SMP 750-S - Pintapumppu EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava pintapumppu
Merkki	Einhell
Malli	SMP 750-S
Verkkojännite	230 V ~ 50 Hz
Ottoteho	750 W
Maksimivirtaus	13 500 l/h
Maksimipainekorkeus	9 m
Maksimi upotussyvyys	8 m
Veden maksimilämpötila	35 °C
Letkuliitäntä	1 1/2" IG
Vierasainekoko max	Enintään 35 mm halkaisija
Kytkentäkorkeus (päälle)	Noin 50 cm
Kytkentäkorkeus (pois)	Noin 5 cm
Suositeltu sulake	Vähintään 6 A
Suojaus	Sisäänrakennettu moottorinsuojalaite
Käyttötarkoitus	Kirkkaan tai lievästi likaisen veden pumppaus
Huolto	Suodattimen ja juoksupyörän säännöllinen puhdistus
Takuu	24 kuukautta

Usein kysytyt kysymykset - SMP 750-S EINHELL

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite. Varmista, että kellukytkin on yläasennossa (päällä). Jos ongelma jatkuu, tarkista sulake (vähintään 6 A).

Miksi pumppu ei pumppaa vettä?

Tulosuodatin saattaa olla tukossa. Puhdista se vesisuihkulla. Tarkista myös, ettei paineputki ole taittunut tai puristunut.

Pumppu ei pysähdy, mitä tehdä?

Kellukytkin saattaa olla jumissa tai väärässä asennossa. Varmista, että pumppu on hyvin kaivon pohjalla ja kelluke voi liikkua vapaasti.

Virtaus on riittämätön, miten parantaa?

Puhdista tulosuodatin. Jos pumppu on likainen, pura alaosa ja puhdista juoksupyörä puhtaalla vedellä. Vältä hankaavia epäpuhtauksia.

Pumppu pysähtyy muutaman minuutin käytön jälkeen, miksi?

Moottorinsuojalaite on lauennut, todennäköisesti liian likaisen tai liian kuuman veden (>35°C) vuoksi. Irrota pumppu, puhdista se ja kaivo, ja tarkista veden lämpötila.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista pumppu puhtaalla vedellä jokaisen käytön jälkeen (jos irrotettava). Kiinteässä asennuksessa tarkista 3 kuukauden välein kellukytkimen toiminta ja poista liete kaivon pohjalta.

Kuinka puhdistaa juoksupyörä?

Irrota imukori pumpun rungosta. Puhdista juoksupyörä puhtaalla vedellä. Älä koskaan aseta pumppua juoksupyörän varaan. Kokoa takaisin päinvastaisessa järjestyksessä.

Mitkä ovat tärkeät turvallisuusohjeet?

Pumppu on liitettävä turvalliseen maadoitettuun pistorasiaan. Käytä 30 mA vikavirtasuojaa, jos pumppu on lähellä uima-allasta. Älä koskaan käytä pumppua kuivana ja suojaa se jäätymiseltä.

Mikä on suurin upotussyvyys?

Suurin upotussyvyys on 8 metriä. Älä ylitä tätä rajaa moottorivaurioiden välttämiseksi.

Mitä nesteitä se voi pumpata?

Tämä pumppu on suunniteltu puhtaan tai lievästi likaisen veden (hiukkaset enintään 35 mm) pumppaukseen enintään 35°C lämpötilassa. Älä käytä polttoaineille, liuottimille tai kemikaaleille.

KÄYTTÖOHJE SMP 750-S EINHELL

D Bedienungsanleitung Schmutzwasserpumpe mit Schwimmschalter
GB Operating Instructions Dirty-water pump with floating switch
F Mode d'emploi Pompe à eau usée avec interrupteuer à flotteur
NL Gebruiksaanwijzing Dompelpomp met vlotterschakelaar
E Manual de instrucciones para Bomba para aguas sucias con interruptor de flotador
P Manual de operação da bomba de água suja com interruptor de flutuador
⑤ Bruksanvisning Dränkbar motorpump med flytande brytare
Käyttöohje Uimurikytkimellä varustetta likavesipumppu
N Bruksanvisning Spillvannspumpe med væskesansavbryter
©GR Οδηγία χρήσης Αντλία ακάθαρτου νερού με πλωτό διακόπτη
① Istruzioni per l'uso Pompa per acqua sporca con interruttore galleggiante
DK Betjeningsvejledning Spildevandspumpe med væskestandafbryder

CE

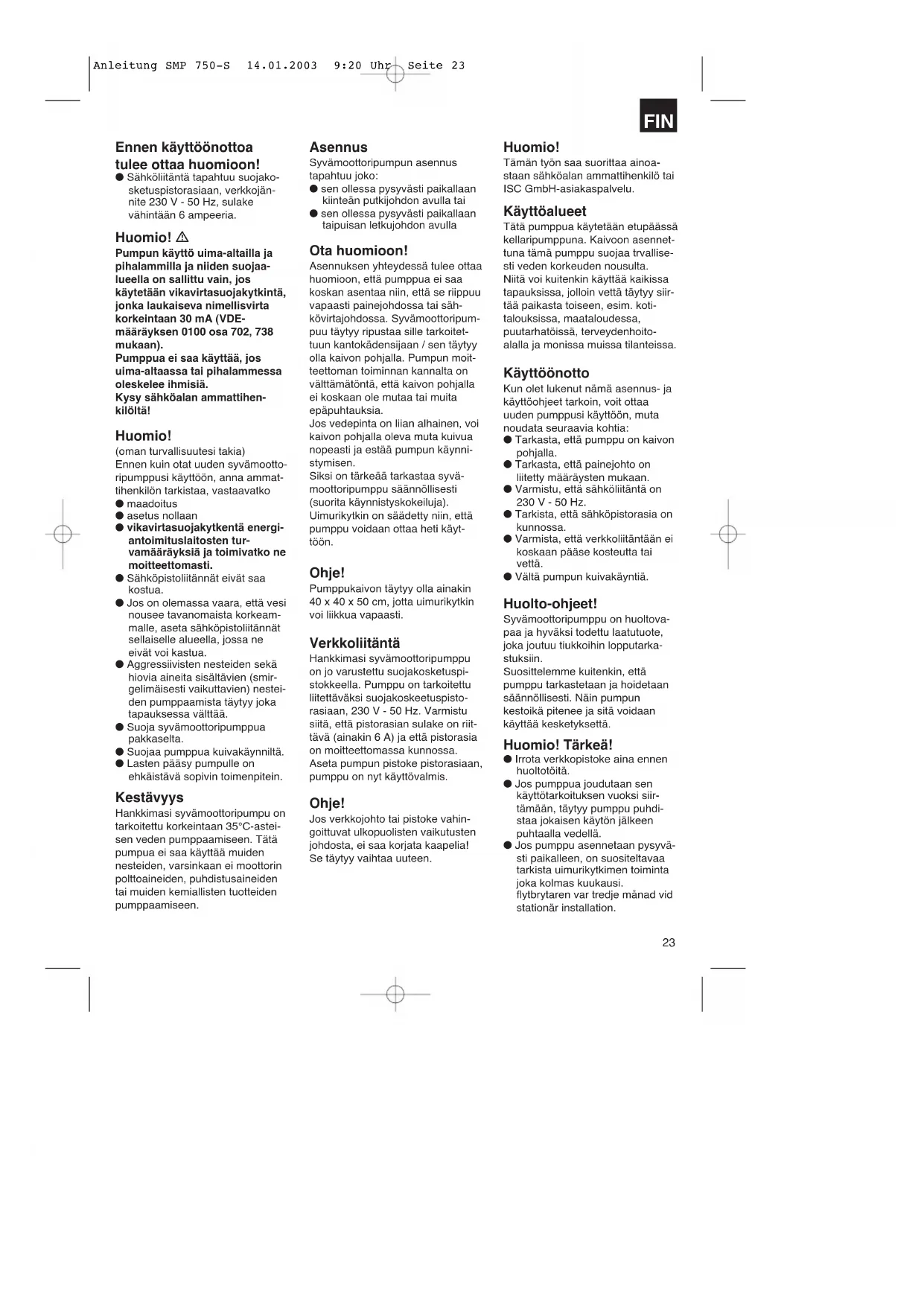

tulee ottaa huomioon!

- Sähköliitäntä tapahtuu suojakosketuspistorasiaan, verkkojännite 230 V - 50 Hz, sulake vähintään 6 ampeeria.

Huomio!

Pumpun käyttö uima-altailla ja pihalammilla ja niiden suojaa-lueella on sallittu vain, jos käytetään vikavirtasuojakytkintä, jonka laukaiseva nimellisvirta korkeintaan 30 mA (VDE-määräyksen 0100 osa 702, 738 mukaan).

Pumppua ei saa käyttää, jos uima-altaassa tai pihalammessa oleskelee ihmisiä.

Kysy sähköalan ammattihenkilöltä!

Huomio!

(oman turvallisuutesi takia) Ennen kuin otat uuden syvämootto- ripumppusi käyttöön, anna ammat- tihenkilön tarkistaa, vastaavatko

maadoitus
- asetus nollaan
● vikavirtasuojakytkentä energiantoimituslaitosten turvamääräyksiä ja toimivatko ne moitteettomasti.
- Sähköpistoliitännät eivät saa kostua.
- Jos on olemassa vaara, että vesi nousee tavanomaista korkeammalle, aseta sähköpistoliitännät sellaiselle alueella, jossa ne eivät voi kastua.
- Aggressiivisten nesteiden sekä hiovia aineita sisältävien (smirgelimäisesti vaikuttavien) nesteiden pumppaamista täytyy joka tapauksessa välttää.
- Suoja syvämoottoripumppua pakkaselta.
- Suojaa pumppua kuivakäynniltä.
- Lasten pääsy pumpulle on ehkäistävä sopivin toimenpitein.

Kestävyys

Hankkimasi syvämoottoripumpu on tarkoitettu korkeintaan 35°C-asteisen veden pumppaamiseen. Tätä pumpua ei saa käyttää muiden nesteiden, varsinkaan ei moottorin polttoaineiden, puhdistusaineiden tai muiden kemialisten tuotteiden pumppaamiseen.

Asennus

Syvämoottoripumpun asennus tapahtuu joko:

• sen ollessa pysyvästi paikallaan kiinteän putkijohdon avulla tai
• sen ollessa pysyvästi paikallaan taipuisan letkujohdon avulla

Ota huomioon!

Asennuksen yhteydessä tulee ottaa huomioon, että pumppua ei saa koskan asentaa niin, että se riippuu vapaasti painejohdossa tai sähkövirtajohdossa. Syvämoottoripumpuu täytyy ripustaa sille tarkoitettuun kantokädensijaan / sen täytyy olla kaivon pohjalla. Pumpun moitteettoman loiminnan kannalta on välttämätöntä, että kaivon pohjalla ei koskaan ole mutaa tai muita epäpuhtauksia.

Jos vedepinta on liian alhainen, voi kaivon pohjalla oleva muta kuivua nopeasti ja estää pumpun käynnistymisen.

Siksi on tärkeää tarkastaa syvä- moottoripumppu säännöllisesti (suorita käynnistyskokeiluja).

Uimurikytkin on säädetty niin, että pumppu voidaan ottaa heti käyt- töön.

Ohje!

Pumppukaivon täytyy olla ainakin 40 x 40 x 50 cm, jotta uimurikytkin voi liikkua vapaasti.

Verkkoliitäntä

Hankkimasi syvämoottoripumppu on jo varustettu suojakosketuspistokkeella. Pumppu on tarkoitettu liitettäväksi suojakoskeetuspistorasiaan, 230 V - 50 Hz. Varmistu siitä, että pistorasian sulake on riittävä (ainakin 6 A) ja että pistorasia on moitteettomassa kunnossa.

Aseta pumpun pistoke pistorasiaan, pumppu on nyt käyttövalmis.

Ohje!

Jos verkkojohto tai pistoke vahingoittuvat ulkopuolisten vaikutusten johdosta, ei saa korjata kaapelia! Se täytyy vaihtaa uuteen.

Huomio!

Tämän työn saa suorittaa ainoa-staan sähköalan ammattihenkilö tai ISC GmbH-asiakaspalvelu.

Käyttöalueet

Tätä pumppua käytetään etupäässä kellaripumppuna. Kaivoon asennettuna tämä pumppu suojaa trvallisesti veden korkeuden nousulta. Niitä voi kuitenkin käyttää kaikissa tapauksissa, jolloin vettä täytyy siirtää paikasta toiseen, esim. kotitalouksissa, maataloudessa, puutarhatöissä, terveydenhoitoalalla ja monissa muissa tilanteissa.

Käyttöönotto

Kun olet lukenut nämä asennus- ja käyttöohjeet tarkoin, voit ottaa uuden pumppusi käyttöön, muta noudata seuraavia kohtia:

● Tarkasta, että pumppu on kaivon pohjalla.
● Tarkasta, että painejohto on liitetty määräysten mukaan.
● Varmistu, että sähköliitäntä on 230 V - 50 Hz.
- Tarkista, että sähköpistorasia on kunnossa.
- Varmista, että verkkoliitäntään ei koskaan pääse kosteutta tai vettä.
- Vältä pumpun kuivakäyntiä.

Huelto-ohjeet!

Syvämoottoripumppu on huoltovapaa ja hyväksi todettu laatutuote, joka joutuu tiukkoihin lopputarkastuksiin.

Suosittelemme kuitenkin, että pumppu tarkastetaan ja hoidetaan säännöllisesti. Näin pumpun kestoikä pitenee ja sitä voidaan käyttää kesketyksettä.

Huomio! Tärkeä!

• Irrota verkkopistoke aina ennen huoltotöitä.
• Jos pumppua joudutaan sen käyttötarkoituksen vuoksi siirtämään, täytyy pumppu puhdistaa jokaisen käytön jälkeen puhtaalla vedellä.
• Jos pumppu asennetaan pysyvästi paikalleen, on suositeltavaa tarkista uimurikytkimen toiminta joka kolmas kuukausi. flytbrytaren var tredje månad vid stationär installation.

FIN

• Poista vesisuihkulla nöyhtä ja kuitumaiset hiukkaset, joita on voinut jäädä kiinni pumpun koteloon.
• Poista muta kaivon pohjasta joka kolmas kuukausi ja puhdista myös kaivon seinät.
  ● Puhdista uimurikykimessä olevat kerrostumat puhtaalla vedellä.

Pumpun siipirattaan puhdistus

Jos pumpun koteloon kertyy liikaa likakerrostumia, on sen alaosa purettava osiin seuraavasti:

1. Irroita imukori pumpun kotelosta.
2. Puhdista siipipyörä puhtaalla vedellä.

Huomio! Älä aseta pumppua siipipyörän päälle tai tue sitä sillä!

1. Kokoa pumppu päinvastaisessa järjestyksessä.

Päälle/pois-toiminta-asen- non säätö

Uimurikytkimen PÄÄLLE- / POIS-toiminta-asentoa voidaan säätää muuttamalla uimurikytkintä uimurikytkinpidikkeessä.

Tarkasta ennen käyttöönottoa seuraavat kohdat:

• uimurikytkin täytyy asentaa niin, että molemmat kytkentäkorkeudet: PÄÄLLE ja POIS voidaan saavuttaa helposti. Tarkasta asia asettamalla pumppu vedellä täytettyyn astiaan ja nostamalla uimurikytkintä varovasti kädellä ja upottamalla se taas sen jälkeen. Tällöin näet, kytkeytyykö pumpuu päälle / pois päältä.

- uimurikytkimen pään ja sen pidikkeen välinen etäisyys ei saa olla liian pieni. Jos niiden väli on liian pieni, ei voida taata kytkimen moitteetonta toimintaa.

- ota huomioon uimurikytkintä säätäessäsi, että uimurikytkin ei saa koskea pohjaan ennen pumpun sammuttamista. Huomio! silloin olisi kuivakäynnin vaara.

Häiriöt - syyt - poisto

Häiriöt	Syyt	Poisto
Pumppu ei käynnisty	– ei verkkojännitettä– uimurikytkin ei toimi	– t arkista verkkojännite– aseta uimurikytkin korkeampaan asentoon
Pumppu ei pumppaa	– esisiivilä tukossa– paineletkussa taittuma	– puhdisat esisiivilä vesisuihkulla– suorista taittumakohta
Pumppu ei kytkeydy pois päältä	– u imurikytkin ei voi laskeutua	– aseta pumppu oikeln kaivon pohjalle
Pumpun teho ei ole riittävä	– esisiivilä tukossa– erittäin likaisten ja smirgelimäisten veden epäpuhtaksien johdosta on pumpun teho heikentynyt	– puhdista esisiivilä– puhdista pumppu ja uusi kuluvat osat
Pumppu kytkeytyy lyhyen ajan kuluttua pois päältä	– mootorisuoja kytkee pumpun pois päältä, koska vesi on erittäin likaista– veden lämpötila liiaan korkoea, mootorisuoja kytkee pumpun pois päältä	– irrota verkkopistoke ja puhdista pumppu ja kaivo– Varmista, että vedan maksimilämpötila ei ylitä 35 C!

FIN

Takuun piiriin ei sisälly:

• jos liukurengastiivisteet turmeltuneet kuivakäynnin tai vedessä olevien epäpuhtauksien johdosta
• jos siipipyörä tukkeutunut epäpuhtauksien johdosta
• kuljetusvauriot
  ● vahingot, jotka ovat aiheutuneet ammattitaidottomasta käsittelystä

Tekniset tiedot

ROYAL SMP 750-S
Verkkoliitäntä 230 V ~ 50 Hz
Ottoteho 750 W
Vesimäärä enint. 13.500 l/h
Nostokorkeus enint. 9 m
Upotussyvyys: enint. 8 m
Veden lämpötila: 35°C
Letkuliitäntä 11/2" ulkokierre
Epäpuhtaudet korkeintaan ∅ 35 mm
Toiminta-asentokorkeus: ON 50 cm
Toiminta-asentokorkeus: EI 5 cm
Tuotenumero 41.705.80

Tehotiedot

Nostokorkeus Nostomäärä SMP 750-S
2 m max.: 13.000 l/h
4 m max.: 9.800 l/h
6 m max.: 5.300 l/h

N

Allekirjoittanut ilmoittaa liikkeen nimissä, että tuote vastaa seuraavia direktiivejä ja standardeja:

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toi- mintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.
