Produkttyp	Dränkbar ytpump
Märke	Einhell
Modell	SMP 750-S
Nätspänning	230 V ~ 50 Hz
Effektförbrukning	750 W
Maxflöde	13 500 l/h
Max pumphöjd	9 m
Max nedsänkningsdjup	8 m
Max vattentemperatur	35 °C
Slanganslutning	1 1/2" IG
Max främmande partiklar	Upp till 35 mm diameter
Startnivå (påslag)	Cirka 50 cm
Stoppnivå (frånslag)	Cirka 5 cm
Rekommenderad säkring	Minst 6 A
Skydd	Inbyggt motorskydd
Användning	Pumpning av rent eller lätt förorenat vatten
Underhåll	Regelbunden rengöring av filter och pumphjul
Garanti	24 månader

Vanliga frågor - SMP 750-S EINHELL

Vad gör jag om pumpen inte startar?

Kontrollera först nätspänningen. Se till att flottörbrytaren är i övre läge (på). Om problemet kvarstår, kontrollera säkringen (minst 6 A).

Varför pumpar inte pumpen vatten?

Inloppsfiltret kan vara igensatt. Rengör det med en vattenstråle. Kontrollera också att tryckslangen inte är böjd eller klämd.

Pumpen stannar inte, vad gör jag?

Flottörbrytaren kan vara fast eller felaktigt placerad. Se till att pumpen vilar ordentligt på brunnens botten och att flottören kan röra sig fritt.

Flödet är otillräckligt, hur förbättrar jag det?

Rengör inloppsfiltret. Om pumpen är smutsig, demontera den nedre delen och rengör pumphjulet med rent vatten. Undvik slipande föroreningar.

Pumpen stannar efter några minuters drift, varför?

Motorskyddet har löst ut, troligen på grund av för smutsigt eller för varmt vatten (>35°C). Koppla bort pumpen, rengör den och brunnen, kontrollera sedan vattentemperaturen.

Vilket regelbundet underhåll behövs?

Rengör pumpen med rent vatten efter varje användning (om den är avtagbar). För fast installation, kontrollera flottörbrytarens funktion var 3:e månad och avlägsna slam från brunnens botten.

Hur rengör jag pumphjulet?

Lossa sugkorgen från pumphuset. Rengör pumphjulet med rent vatten. Placera aldrig pumpen på pumphjulet. Montera i omvänd ordning.

Vilka viktiga säkerhetsanvisningar finns?

Pumpen måste anslutas till ett skyddsuttag med jordning. Använd en jordfelsbrytare på 30 mA om pumpen är nära en pool. Kör aldrig pumpen torr och skydda den mot frost.

Vilket är det maximala nedsänkningsdjupet?

Det maximala nedsänkningsdjupet är 8 meter. Överskrid inte denna gräns för att undvika skador på motorn.

Vilka typer av vätskor kan den pumpa?

Denna pump är avsedd för pumpning av rent eller lätt förorenat vatten (partiklar upp till 35 mm) vid en maximal temperatur på 35°C. Använd inte för bränslen, lösningsmedel eller kemikalier.

BRUKSANVISNING SMP 750-S EINHELL

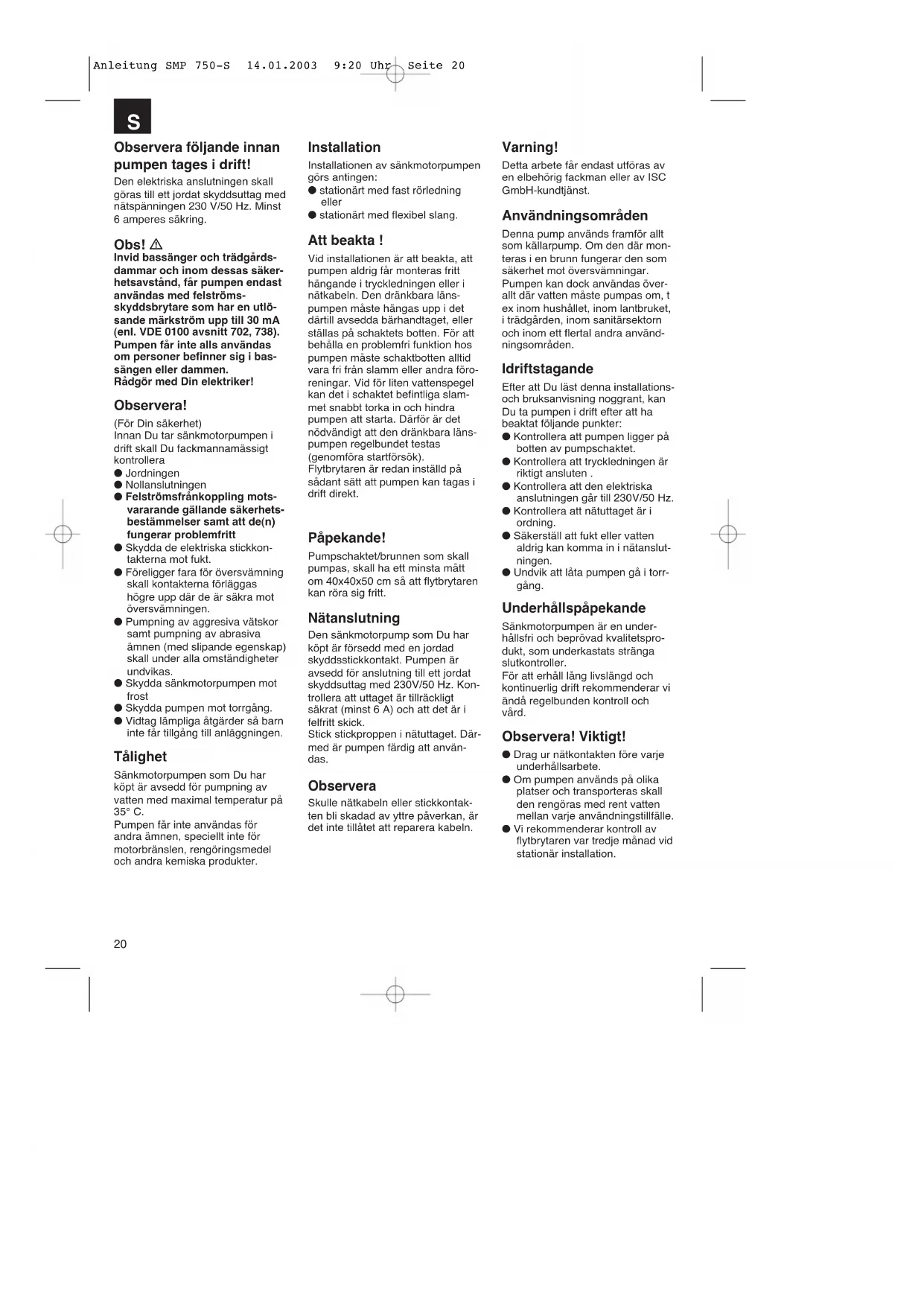

Observera följande innan pumpen tages i drift!

Den elektriska anslutningen skall göras till ett jordat skyddsuttag med nätpänningen 230 V/50 Hz. Minst 6 amperes säkring.

Obs!

Invid bassänger och trädgårdsdammar och inom dessas säkerhetsavständ, får pumpen endast användas med felströmsskyddsbrytare som har en utlösande märkström upp till 30 mA (enl. VDE 0100 avsnitt 702, 738). Pumpen får inte alls användas om personer befinner sig i bassängen eller dammen. Rådgör med Din elektriker!

Observera!

(För Din säkerhet)

Innan Du tar sänkmotorpumpen i drift skall Du fackmannamässigt kontrollera

Jordningen
● Nollanslutningen
- Felströmsfränkoppling motsvararande gällande säkerhetsbestämmelser samt att de(n) fungerar problemfritt
- Skydda de elektriska stickkontakterna mot fukt.
- Föreligger fara för översvämning skall kontakterna förläggas högre upp där de är säkra mot översvämningen.
- Pumpning av aggresiva vätskor samt pumpning av abrasiva ämnen (med slipande egenskap) skall under alla omständigheter undvikas.
● Skydda sänkmotorpumpen mot frost
● Skydda pumpen mot torrgång.
- Vidtag lämpliga åtgärder så barn inte får tillgång till anläggningen.

Tålighet

Sänkmotorpumpen som Du har köpt är avsedd för pumpning av vatten med maximal temperatur på 35° C.

Pumpen får inte användas för andra ämnen, speciellt inte för motorbränslen, rengöringsmedel och andra kemiska produkter.

Installation

Installationen av sänkmotorpumpen görs antingen:

● stationärt med fast rörledning eller
● stationärt med flexibel slang.

Att beakta!

Vid installationen är att beakta, att pumpen aldrig får monteras fritt hängande i tryckledningen eller i nätkabeln. Den dränkbara läns-pumpen måste hängas upp i det därtill avsedda bärhandtaget, eller ställas på schaktets botten. För att behålla en problemfri funktion hos pumpen måste schaktbotten alltid vara fri från slamm eller andra föro-reningar. Vid för liten vattenspegel kan det i schaktet befintliga slam-met snabbt torka in och hindra pumpen att starta. Därför är det nödvändigt att den dränkbara läns-pumpen regelbundet testas (genomföra startförsök). Flytbrytaren är redan inställd på sådant sätt att pumpen kan tagas i drift direkt.

Påpekande!

Pumpschaktet/brunnen som skall pumpas, skall ha ett minsta mått om 40x40x50 cm så att flytbrytaren kan röra sig fritt.

Nätanslutning

Den sänkmotorpump som Du har köpt är försedd med en jordad skyddsstickkontakt. Pumpen är avsedd för anslutning till ett jordat skyddsuttag med 230V/50 Hz. Kontrollera att uttaget är tillräckligt säkrat (minst 6 A) och att det är i felfritt skick.

Stick stickproppen i nätuttaget. Därmed är pumpen färdig att användas.

Observera

Skulle nätkabeln eller stickkontakten bli skadad av yttre påverkan, är det inte tillåtet att reparera kabeln.

Varning!

Detta arbete får endast utföras av en elbehörig fackman eller av ISC GmbH-kundtjänst.

Användningsområden

Denna pump används framför allt som källarpump. Om den där monteras i en brunn fungerar den som säkerhet mot översvämningar.

Pumpen kan dock användas över- allt där vatten måste pumpas om, t ex inom hushålet, inom lantbruket, i trädgården, inom sanitärsektorn och inom ett flertal andra använd- ningsområden.

Idriftstagande

Efter att Du läst denna installations- och bruksanvisning noggrant, kan Du ta pumpen i drift efter att ha beaktat följande punkter:

• Kontrollera att pumpen ligger på botten av pumpschaktet.
• Kontrollera att tryckledningen är riktigt ansluten.
• Kontrollera att den elektriska anslutningen går till 230V/50 Hz.
• Kontrollera att nätuttaget är i ordning.
• Säkerställ att fukt eller vatten aldrig kan komma in i nätanslutningen.
• Undvik att låta pumpen gå i torrgång.

Underhållspåpekande

Sänkmotorpumpen är en underhållsfri och beprövad kvalitetsprodukt, som underkastats stränga slutkontroller.

För att erhåll lång livslängd och kontinuerlig drift rekommenderar vi ändå regelbunden kontroll och vård.

Observera! Viktigt!

• Drag ur nätkontakten före varje underhållsarbete.
• Om pumpen används på olika platser och transporteras skall den rengöras med rent vatten mellan varje användningstillfälle
• Vi rekommenderar kontroll av flytbrytaren var tredje månad vid stationär installation.

S

• Avlägsna ludd och trädartiga partiklar som eventuellt fastnat i pumphuset med en vattenstråle.
• Var tredje månad skall slamm på botten i pumpschaktet avlägsnas och väggarna i pumpschaktet rengöras.
• Rengör flytbrytaren från avlagringar med rent vatten.

Rengöring av skovelhjulet Vid alltför starka avlagringar i pum- phuset måste pumpens undre del demonteras på följande sätt:

1. Lossa på insugningslådan från pumphuset.

2. Rengör skovelhjulet med klart vatten.

Obs! Pumpen får inte ställas ned på eller stöttas upp av skovelhju- let!

1. Montera i omvänd ordningsföljd.

Inställning av PÅ/AV-brytpunkten

Flottörställarens PÅ- resp AV-brytpunkt kan ställas in genom ändring av flottörställaren i flottörställarrastreringen.

Kontrollera före driftstart följande punkter:

• Flottörställaren måste vara så placerad att brytpunktshöjden: PÅ och brytpunktshöjden: AV kan nås lätt och med ringa kraftförbrukning. Kontrollera detta genom att ställa pumpen i ett kärl fyllt med vatten och försiktigt höja flottörställaren för hand och därefter åter sänka den. Då går det att se om pumpen kopplas till resp från.
• Se till att avständet mellan flottörställarhuvud och flottörställarrastrering inte är för litet. Vid för litet avständ garanteras inte en felfri funktion.

- Se till vid inställningen av flottörställaren att flottörställaren inte rör vid bottnen före urkopplingen av pumpen. OBS! Risk för torrkörning.

Störningar – Orsaker – Åtgärder

Störningar	Orsaker	Åtgärder
Pumpen startar inte	– Nätspänningen saknas– Flytbrytaren kopplar inte om	– Kontrollera nätspänningen– P lacera flytbrytaren i högre läge
Pumpen pumpar inte	– Inloppssilen tillstoppad– Tryckslangen ihopböjd	– Rengör inloppssilen med vattenstråle– Åtgårda böjstället
Pumpen stängs inte av	– F lytbrytaren kan inte sjunka ned	– Placera pumpen riktigt på pumpschaktets botten
Pumpmängden för liten	– Inloppssilen tillstoppad– Pumpkapaciteten minskad pga starkt nedsmutsat vatten med smörjiga substanser	– Rengör inloppssilen– Rengör pumpen och byt tätningsdelar
Pumpen stängs av efter kort gångtid	– Motorskyddet stänger av pum- pen pga för starkt försmutsat vatten– För hög vattentemperatur, motorskyddet stänger av	– Drag ur nätstickproppen och rengör pumpschaktet och pumpen– Se till att den maximala vattentemperaturen inte överstiger 35°C!

S

Garantipåpekanden:

Följande omfattas inte av garantin:

• Förstörd glidtätningsring pga torrpumpning eller främmande partiklar blandade i vattnet.
• Löphjulet tillstoppat pga främmande partiklar.
  ● Transportskador.
• Obehörigs ingrepp.

Tekniska data

ROYAL SMP 750-S
Nätanslutning 230 V ~ 50 Hz
Effekt 750 Watt
Transportmängd max 13.500 l/h
Transporthöjd max 9 m
Doppningsdjup max 8 m
Vattentemperatur max 35°C
Slanganslutning 11/2“ IG
Frammande partiklar t o m ∅ 35 mm
Omkopplingshöjd: TILL 50 cm
Omkopplingshöjd: FRÅN 5 cm
Art nr. 41.705.90

Effektdata

Pumphöjd Pumpmängd	SMP 750-S
2 m max.: 13.000 l/h
4 m max.: 9.800 l/h
6 m max.: 5.300 l/h

FIN

Ennen käyttöönottoa

Undertecknad förklarar i firmans namn att produkten överensstämmer med följande direktiv och standarder.

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

Förbehåll för tekniska förändringar
