Tuotetyyppi	Espressokone
Merkki	La Pavoni
Malli	LPSCOV01EU
Vesisäiliö	Irrotettava, manuaalinen täyttö tai vesijohtoliitäntä
Pumpun paine	Säädettävä, ihanteellinen 8-9 bar (luettavissa BPPC-manometristä)
Kattilan paine	1,1-1,3 bar, säädettävissä painekytkimellä
Syöttöveden paine	Max 0,65 MPa (6,5 bar), suositellaan paineenalenninta jos >0,5 MPa
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Päätoiminnot	Espresson valmistus, kuuman veden jako, höyry, maidonvaahdotin, BPPC (Brewing Pressure Profiling Control)
Säiliön tilavuus	Ei määritelty
Mitat (L × P × H)	Ei määritelty
Paino	Ei määritelty
Materiaalit	Ruostumaton teräs, kupari (kattila)
Turvallisuus	Automaattinen sammutus veden puuttuessa, tasotarkistuslaite, ylikuumenemissuoja
Huolto ja puhdistus	Suuttimien, suodattimien, suodatinkannattimien säännöllinen puhdistus, tippa-altaan tyhjennys, säännöllinen kalkinpoisto
Varaosat	Suodattimet (1 kuppi 7g, 2 kuppia 16g), suodatinkannattimet, tiivisteet, suihkutin, höyrysuutin, harja
Korjattavuus	Valtuutettu huoltopalvelu, alkuperäiset varaosat, korjaukset ammattitaitoisen teknikon toimesta
Takuu	Valmistajan takuu, raukeaa jos käyttö on väärää tai korjauksia ilman lupaa
Mukana tulevat lisävarusteet	Yksi- ja kaksipidike suodatinkannattimet, suodattimet, tampperi, harja, vesiliitäntäletku tietyissä malleissa
Melutaso	Ei määritelty

Usein kysytyt kysymykset - LPSCOV01EU LA PAVONI

Kuinka valmistan espressokahvia La Pavoni LPSCOV01EU -koneella?

Täytä vesisäiliö, käynnistä kone ja odota, että se saavuttaa käyttöpaineen (1,1–1,3 bar). Aseta sopiva suodatin (1 tai 2 kuppia), annostele jauhettu kahvi (7 g tai 16 g), tamppaa tampperilla, puhdista reuna, kiinnitä suodatinkannatin ryhmään. Aseta kupit nokkien alle, käännä jakovipua ylös käynnistääksesi, alas pysäyttääksesi haluttu annos.

Kuinka vaahdotan maitoa cappuccinoa varten?

Käytä kylmää kevytmaitoa. Avaa höyrysuutinta hetkeksi kondenssiveden poistamiseksi. Upota suutin muutaman millimetrin syvyyteen maitoon, käännä höyrykahvaa hitaasti vastapäivään. Liikuta astiaa ylös ja alas vaahdottaaksesi. Kun tilavuus kaksinkertaistuu, upota suutin syvemmälle kuumentaaksesi maidon. Sulje höyry, puhdista suutin.

Mitä tehdä, jos kahvi ei valu jakelun aikana?

Tarkista vesisäiliön vesitaso (merkkivalo vilkkuu tyhjänä). Jauhatus voi olla liian hienoa: käytä karkeampaa jauhatusta. Vähennä kahviannosta tai tamppaa kevyemmin. Varmista, että piiri on täytetty (katso osio Ensimmäinen käyttöönotto). Puhdista ryhmän suihkutin.

Kuinka puhdistan höyry- ja kuumavesisuuttimet?

Jokaisen käytön jälkeen pyyhi suutin kostealla liinalla. Anna sitten pienen höyrysuihkun päästä ulos puhdistamaan reiät. Jos tukos, käytä neulaa suuttimen pään puhdistamiseen.

Kuinka poistan kalkin koneesta?

Käytä erityistä kahvinkeitinpesuainetta. Aseta sokea suodatin suodatinkantimeen, lisää kauhallinen kalkinpoistoainetta, kiinnitä ryhmään. Käännä jakolaitetta 15-20 sekunnin ajan, toista kunnes vesi tulee puhtaana. Poista sokea suodatin ja huuhtele ryhmä jakamalla kirkasta vettä useita kertoja.

Miksi kahvi valuu ryhmän ja suodatinkantimen välistä?

Suodatinkannatin voi olla huonosti asennettu tai kahviannos liian suuri. Puhdista suodatinkantimen reuna ja ryhmän tiiviste. Jos ongelma jatkuu, ryhmän alla oleva tiiviste voi olla kulunut ja se on vaihdettava valtuutetun teknikon toimesta.

Kuinka säädän kattilan painetta?

Irrota kone pistorasiasta, paikanna painekytkin (säätöruuvi). Käännä ruuvia myötäpäivään paineen (ja lämpötilan) nostamiseksi tai vastapäivään laskemiseksi. Jokainen täysi kierros muuttaa painetta noin 0,1 bar. Älä ylitä 1,3 bar.

Voinko käyttää hanavettä vai tarvitsenko suodatettua vettä?

On suositeltavaa käyttää vähäkalkkista vettä kalkkikertymän vähentämiseksi. Jos verkostovesipaine on yli 0,5 MPa (5 bar), asenna paineenalennin. Vedenpehmentimen käyttöä suositellaan koneen käyttöiän pidentämiseksi.

Mitä merkkivalot tarkoittavat?

Päämerkkivalo (14) palaa jatkuvasti, kun kone on virrassa ja valmis. Se vilkkuu, jos vesisäiliössä on liian vähän vettä; tällöin kaikki toiminnot estetään, kunnes täytät säiliön.

Kuinka vaihdan ryhmän alla olevan tiivisteen?

Sammuta ja irrota kone pistorasiasta. Poista vanha tiiviste ja suihkutin litteällä ruuvitaltalla. Puhdista kotelo, aseta uusi tiiviste ja uusi suihkutin. Lukitse suodatinkannatin ilman suodatinta tiivisteen oikeaan asentoon. Tämä toimenpide saattaa vaatia teknikon.

KÄYTTÖOHJE LPSCOV01EU LA PAVONI

Käyttöohjeet malleille

Kiitämme sinua uusimpien teknologisten innovaatioiden mukaisesti valmistetun tuotteemme hankinnan johdosta. Noudattamalla huolella tässä ohjekirjassa annettuja yksinkertaisia käyttöohjeita, oleellisten turvamääräysten mukaisesti, saat tuotteen parhaan suorituskyvyn ja merkittävän luotettavuuden vuosien ajaksi. Mikäli toiminnassa esiintyy häiriöitä, voit kääntyä aina huoltoverkoston puoleen, joka on tästä lähtien käytettävissäsi.

KÄYTTÖOHJEISSA KÄYTETYT MERKIT

Tärkeät varoitukset on merkitty näillä merkeillä. Näiden varoitusten noudattaminen on ehdottomasti tarpeen.

Ennen tuotteen käyttöönottoa, lue ohjekirja huolella läpi.

Varoitus! Erityisen tärkeät ja/tai vaaralliset toimenpiteet.

Tietoja (hyödyllisiä laitteen käytön kannalta).

Neuvoja

Toimenpiteet, jotka voidaan suorittaa käyttäjän toimesta.

Toimenpiteet, jotka saa suorittaa yksinomaan pätevä teknikko.

SISÄLTÖ

1. JOHDANTO OHJEKIRJAAN 152

2. VAROITUKSIA 152

2-1. TURVALLISUUTTA KOSKEVAT VAROITUKSET 152

2-2. KEITTIMEN KÄYTTÖTARKOITUS 153

2-3. HÄVITTÄMINEN 154

2-4. JÄÄNNÖSRISKIT 154

3. KUVAUS 154

3-1. TUOTTEEN KUVAUS 154

4. ENSIMMÄINEN KÄYTTÖÖNOTTO 155

4-1. VESIJOHTOLIITÄNTÄ 155

4-2. SÄHKÖLIITÄNTÄ JA ENSIMMÄINEN KÄYTTÖKERTA 155

4-3. PAINEKYTKIMEN MANUAALINEN SÄÄTÖ 156

4-4. ANNOSTELUPAINEEN MANUAALINEN SÄÄTÖ 156

4-5. LÄMPÖTILAN OHJELMOINTI 156

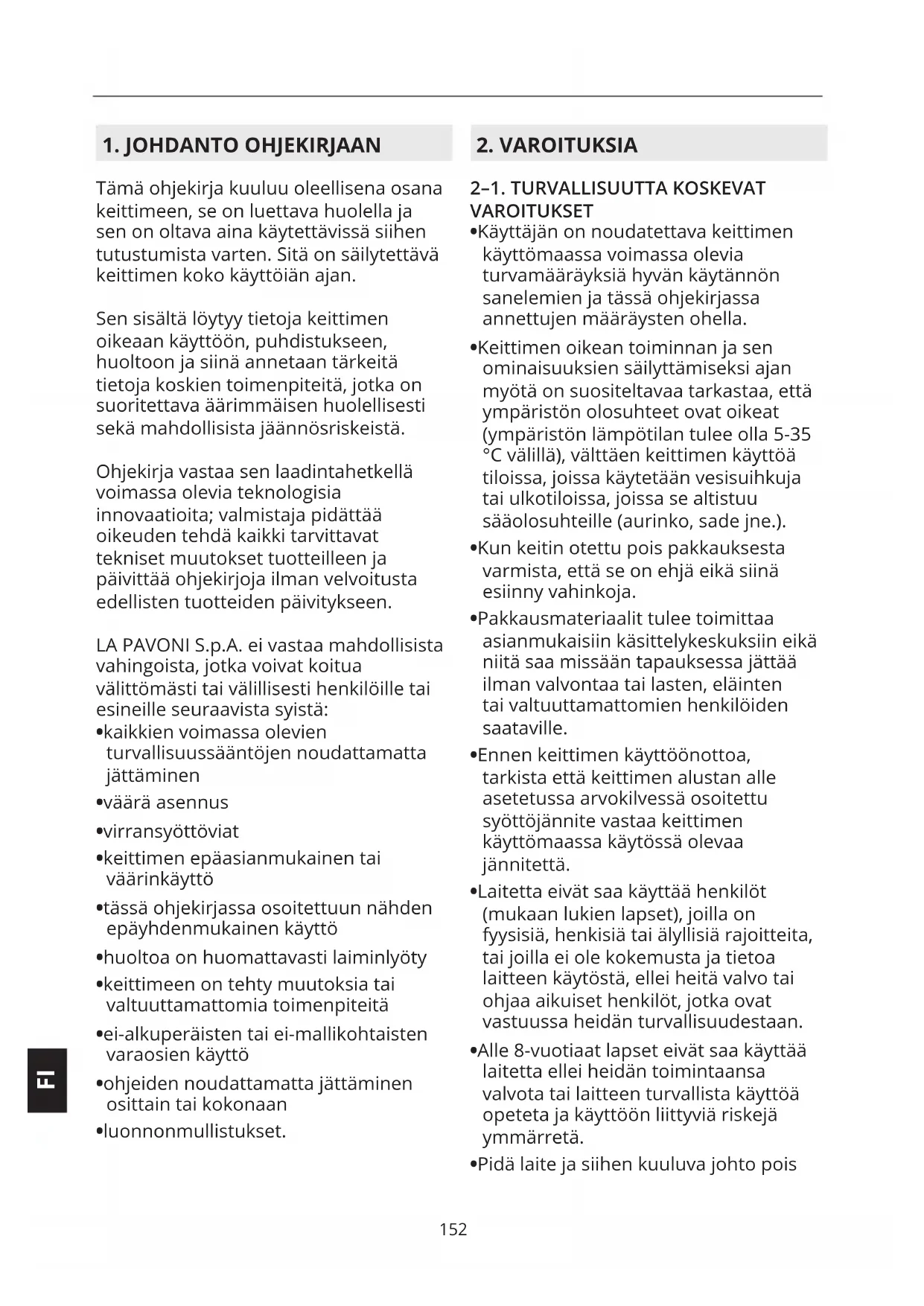

Tämä ohjekirja kuuluu oleellisena osana keittimeen, se on luettava huolella ja sen on oltava aina käytettävissä siihen tutustumista varten. Sitä on säilytettävä keittimen koko käyttöiän ajan.

Sen sisältä löytyy tietoja keittimen oikeaan käyttöön, puhdistukseen, huoltoon ja siinä annetaan tärkeitä tietoja koskien toimenpiteitä, jotka on suoritettava äärimmäisen huolellisesti sekä mahdollisista jäännösriskeistä.

Ohjekirja vastaa sen laadintahetkellä voimassa olevia teknologisia innovaatioita; valmistaja pidättää oikeuden tehdä kaikki tarvittavat tekniset muutokset tuotteilleen ja päivittää ohjekirjoja ilman velvoitusta edellisten tuotteiden päivitykseen.

LA PAVONI S.p.A. ei vastaa mahdollisista vahingoista, jotka voivat koitua välittömästi tai välillisesti henkilöille tai esineille seuraavista syistä:

• kaikkien voimassa olevien turvallisuussääntöjen noudattamatta jättäminen
  •väärä asennus
  •virransyöttöviat
• keittimen epäasianmukainen tai väärinkäyttö
  •tässä ohjekirjassa osoitettuun nähden epäyhdenmukainen käyttö
  •huoltoa on huomattavasti laiminlyöty
• keittimeen on tehty muutoksia tai valtuuttamattomia toimenpiteitä
• ei-alkuperäisten tai ei-mallikohtaisten varaosien käyttö
• ohjeiden noudattamatta jättäminen osittain tai kokonaan
• luonnonmullistukset.

2. VAROITUKSIA

2-1. TURVALLISUUTTA KOSKEVAT VAROITUKSET

• Käyttäjän on noudatettava keittimen käyttömaassa voimassa olevia turvamääräyksiä hyvän käytännön sanelemien ja tässä ohjekirjassa annettujen määräysten ohella.
• Keittimen oikean toiminnan ja sen ominaisuuksien säilyttämiseksi ajan myötä on suositeltavaa tarkastaa, että ympäristön olosuhteet ovat oikeat (ympäristön lämpötilan tulee olla 5-35 °C välillä), välttäen keittimen käyttöä tiloissa, joissa käytetään vesisuihkuja tai ulkotiloissa, joissa se altistuu sääolosuhteille (aurinko, sade jne.).
• Kun keitin otettu pois pakkauksesta varmista, että se on ehjä eikä siinä esiinny vahinkoja.
• Pakkausmateriaalit tulee toimittaa asianmukaisiin käsittelykeskuksiin eikä niitä saa missään tapauksessa jättää ilman valvontaa tai lasten, eläinten tai valtuuttamattomien henkilöiden saataville.
• Ennen keittimen käyttöönottoa, tarkista että keittimen alustan alle asetetussa arvokilvessä osoitettu syöttöjännite vastaa keittimen käyttömaassa käytössä olevaa jännitettä.
• Laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä, henkisiä tai älyllisiä rajoitteita, tai joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heitä valvo tai ohjaa aikuiset henkilöt, jotka ovat vastuussa heidän turvallisuudestaan.
• Alle 8-vuotiaat lapset eivät saa käyttää laitetta ellei heidän toimintaansa valvota tai laitteen turvallista käyttöä opeteta ja käyttöön liittyviä riskejä ymmärretä.
• Pidä laite ja siihen kuuluva johto pois

alle 8-vuotiaiden lasten ulottuvilta.

- Lapset eivät saa leikkiä keittimellä.

- Laitteen käyttö on sallittu henkilöille, joiden fyysinen tai henkinen kapasiteetti tai aistit ovat alentuneet, tai joilta puuttuu tarvittava kokemus ja taito, valvonnan alaisina, tai jos heitä opastetaan laitteen turvalliseen käyttöön ja he ovat tietoisia siihen liittyvistä vaaroista.

- Älä upota keitintä veteen.

- Sijoita keitin turvalliseen paikkaan tukevalle alustalle, loitolle lämmönlähteistä ja lasten ulottuvilta.

- Keitintä ei saa käyttää syvennyksen sisällä.

- Ennen kuin keitin kytketään sähkövirtaan tai siitä pois, varmista että virtakatkaisin on sammutetussa asennossa.

- Älä käytä laitetta jos se ei toimi oikein tai jos virtajohto tai pistoke ovat vahingoittuneet. Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä valtuutettuun huoltokeskukseen.

- Älä koske kuumia pintoja (säiliö, yksikkö, suodatinkuppi, höyryputki) palovammojen välttämiseksi.

- Älä ota suodatinkuppia pois kahvin annostuksen aikana mahdollisten palovammojen välttämiseksi.

- Älä missään tapauksessa laita käsiä yksikön ja höyryputken alle, sillä nesteet tai annosteltu höyry ovat hyvin kuumia ja voivat aiheuttaa palovammoja.

-Älä käytä kahvinkeitintä yhdessä muiden valmistajien toimittamia osia tai lisävarusteita.

- Käytä vain valmistajan toimittamia alkuperäisiä lisävarusteita. Muiden kuin valmistajan suosittelemien lisävarusteiden käyttö voi aiheuttaa tulipaloja, sähköiskuja tai

henkilövahinkoja.

- Älä käytä keitintä ilman vettä estääksesi vastuksen vahingoittumista.

- Jos keittimen toiminnassa esiintyy vikoja tai häiriöitä, sammuta se välttämällä sen käsittelyä ja käänny valtuutetun huoltokeskuksen puoleen kuluneiden tai vahingoittuneiden osien mahdollista vaihtoa varten alkuperäisillä varaosilla.

- Mikäli keittimessä suoritetaan valtuuttamattomia korjaustoimenpiteitä tai ei-alkuperäisiä varaosia käytetään, takuu raukeaa ja näin ollen valmistajayritys pidättää oikeuden jättää sen myöntämättä.

-Älä käytä keitintä ulkotiloissa.

- Älä käytä keitintä muuhun kuin sille tarkoitettuun käyttöön.

- Tulipalon syntyessä käytä hiilidioksidisammutinta (CO2). Älä käytä vettä tai höyrysammuttimia.

- Ennen minkä tahansa puhdistus- tai huoltotoimenpiteen suorittamista, kytke keitin pois päältä siirtämällä virtakatkaisin sammutettuun asentoon ja irrota pistoke pistorasiasta vetämättä virtajohdosta.

- Älä koskaan puhdista syövyttävillä pesuaineilla tai käyttämällä naarmuttavia välineitä. Vedellä kostutettu liina on riittävä.

2-2. KEITTIMEN KÄYTTÖTARKOITUS

Tämä keitin soveltuu espressokahvin valmistukseen kotikäytössä kahvisekoituksesta, kuuman veden ja/tai höyryn sekä kuuman maidon ottoon tai annosteluun.

Käyttäjän on luettava ja ymmärrettävä kaikki ohjekirjassa annetut ohjeet keittimen oikean toiminnan kannalta.

Tämä laite on tarkoitettu käytettäväksi kotikäytössä ja

vastaavissa, kuten:

– liikkeiden henkilöstölle varatuilla keittoalueilla, toimistoissa ja muissa ammatillisissa ympäristöissä
- maatiloilla
- hotelleissa,
motelleissa ja muissa asuinympäristöissä asiakkaiden toimesta
- aamiaismajoituspaikoissa (B&B).

Väärinkäyttö aiheuttaa takuun täydellisen raukeamisen eikä valmistaja ota vastuuta henkilö- ja/tai aineellisista vahingoista.

Väärinkäyttönä on pidettävä:

• muu kuin ilmoitettu käyttötarkoitus
• kaikkia laitteessa suoritettavia toimenpiteitä, jotka poikkeavat tässä ohjekirjassa annetuista ohjeista
• kaikkia käyttöjä komponenttien tai turvalaitteiden peukalointien jälkeen
• laitteen käyttöä ulkotiloissa.

2-3. HÄVITTÄMINEN

Vanhoja sähkölaitteita ei saa hävittää yhdessä kotitalousjätteiden kanssa. Laitteet joihin on kiinnitetty tämä symboli ovat eurooppalaisen direktiivin 2012/19/EU alaisia. Kaikki käytöstä poistetut sähkö- ja elektroniset laitteet tulee hävittää erikseen kotitalousjätteistä toimittamalla ne valtion järjestämiin kierrätyspisteisiin. Hävittämällä oikein käytöstä poistettu laite vältetään ympäristölle ja käyttäjien terveydelle aiheutuvia vaaroja. Laitteen hävittämiseen liittyviä lisätietoja varten käänny kunnantoimiston, jätehuoltotoimiston tai sen liikkeen puoleen, josta laite hankittiin.

2-4. JÄÄNNÖSRISKIT

Käyttäjää ei voi suojata suorilta höyrysuihkeilta tai kuumalta vedeltä, joten toimi äärimmäisen varovaisesti toimintojen aikana palovammojen välttämiseksi.

Valmistajayritys ei vastaa mahdollisista aineellisista, henkilö-tai eläinvahingoista, jotka syntyvät keittimessä tehdyistä toimenpiteistä sellaisten henkilöiden toimesta joilla ei ole kyseisiin toimenpiteisiin pätevyyttä eikä lupaa.

3. KUVAUS

3-1. TUOTTEEN KUVAUS

1. Yleiskatkaisin
2. Vesisäiliö
3. Passiivinen kuppilämmitin
4. Pumpun painemittari*
5. Säiliön painemittari
6. Kuuman veden nuppi
7. Höyrynuppi
8. Altaan riti lä
9. Kuuman veden putki
10. Höyryputki
11. Annosteluyksikkö
12. Suodatinkuppi
13. Tippa-allas
14. Merkkivalo ON/OFF ja säiliössä olevan vesitason merkkivalo
15. Yksikön annosteluvipu
16. Puhdistusharja
17. Liitosputki vesijohtoverkkoon*
18. Kahvitampperi
19. Mittalusikka
20. Suodatin 1 kupillinen 7 g
21. Suodatin 2 kupillista 16 g
22. Suodatinkuppi yksi suutin
23. Suodatinkuppi kaksoissuutin**
24. Sokea suodatin
25. Silikoniputki veden tyhjennykseen
26. Painemittari BPPC (Brewing Pressure Profiling Control)

27. TermoPid\*

*Vakiovarusteena vain joissakin malleissa

4. ENSIMMÄINEN KÄYTTÖÖNOTTO

4-1. VESIJOHTOLIITÄNTÄ

• Kahvinkeittimen versiot LPSGEV01 - LPSCOV01- LPSGEV02 tarjoavat monipuolisen käytön vesisäiliöllä (2) tai vesijohtoverkkoliitännällä varustukseen kuuluvaatarkoituksenmukaista putkea käyttämällä (17).
• Keittimen käyttö vesisäiliöllä (2) vaatii, että ohjain (C) on asennossa "I" (toimenpide on suoritettava keitin sammutettuna) (kuva 1-2).

Keittimen käyttämiseksi vesijohtoverkkoliitännällä:

• Ohjain (C) on asetettava kohtaan "II" (toimenpide on suoritettava keitin sammutettuna) (kuva 1-2).
• Liitä putki (17) liittimeen (DX), joka on asetettu keittimen alle ja liitä se sitten vesijohtoverkkoon (kuva 1).

• Veden pehmennyssuodattimen asennusta suositellaan keittimen vedensyöttöön.
  •Varmista, että keitin liitetään juomakelpoiseen vesijohtoverkkoon.
  •Tämän laitteen liitäntä vesijohtoverkkoon on tehtävä käyttömaassa voimassa olevan kansallisen lainsäädännön mukaisesti.
• Vesijohtoverkon tuloveden maksimipaine keittimeen ei saa ylittää 0,65 Mpa.
• Mitä verkkopaineeseen tulee, jos se ylittää 0,5 MPa (5 bar),

korkeapaineelle tarkoitettua vakauttavan paineenalentimen asentamista suositellaan.

4-2. SÄHKÖLIITÄNTÄ JA ENSIMMÄINEN KÄYTTÖKERTA

• Espressokeittimen käyttöönottoa varten, lue huolella seuraavassa annetut ohjeet:
• Avaa ulkoinen pakkaus, ota kahvinkeitin pois pakkauksesta ja varmista, että se on ehjä.
• Aseta keitin vaakasuoralle pinnalle, ota pois kansi, irrota vesisäiliö (2) ja huuhtele se.
• Täytä säiliö puhtaalla vedellä ja aseta se uudelleen paikalleen ja aseta siihen silikoniputket. Sulje keittimen kansi.
• Jos tehdään liitäntä vesijohtoverkkoon, tarkista että verkon hanaliitäntä on auki ennen kuin keitin käynnistetään.
• Irrottamalla korkin (A) alustasta (13) ja liittämällä silikoniputken (25) altaaseen (B) vesi voidaan tyhjentää suoraan tyhjennysputkeen (kuva 1).

Ennen sähköliitäntään ryhtymistä varmista, että verkkojännite vastaa keittimen alustan alla asetetussa kyltissä osoitettuja ominaisuuksia.

•Kytke johto pistorasiaan.
- Käynnistä keitin asettamalla on/off-katkaisin (1) asentoon "I". Odota noin 2 sekuntia, jotta piiri voi suorittaa valvontatarkastuksen. Lampun syttyminen (14) vahvistaa sähkövirran paikallaolon.
- Tason osoitin käynnistää veden täytön säiliöön, kunnes se saavuttaa automaattisesti ennalta määritetyn tason; vettä valvotaan säiliössä automaattisesti ja tason palautus tapahtuu automaattisesti.
•Käyttöönoton aikana: kun

säiliöpaineen valvontaan kuuluva painemittari (5) osoittaa 0,5 barin painetta, avaa höyryhanan nuppia (7) hitaasti tyhjentääksesi säiliössä olevan ilman ja odota, että höyryn annosteluputkesta (10) alkaa tulla höyryä ennen sen sulkemista.

• Odota siten, että keitin saavuttaa käyttöpaineen 1,1 - 1,3 bar tarkistamalla säiliön paine painemittarista (5).
• Aseta suodatinkuppi (12) annosteluyksikköön (11) ja käytä yksikön annosteluvipua (15). Tällä tavoin veden annostelu sallii kahvipiirin lämmönvaihtimien täyttymisen oikealla tavalla.
• Siirrä annosteluvipu (15) kokonaan alasuuntaan annostelun keskeyttämiseksi.
  •Nyt keitin on käyttövalmis.

• Keitin on varustettu turvalaitteella, joka valvoo altaassa olevaa vesimäärää; vihreä merkkivalo (14) vilkkuu osoittaen veden puuttumisesta säiliössä (2). Jos vesi puuttuu, laite puuttuu asiaan lukitsemalla automaattisesti kaikki keittimen toiminnat.
  •Täyttämällä altaan, merkkivalo sammuu ja keitin on uudelleen valmis kahvin annosteluun.

Kahvin annostelu ja säiliön vastuksen virransyöttö eivät toimi kun vesisäiliön (14) lamppu vilkkuu.

4-3. PAINEKYTKIMEN MANUAALINEN SÄÄTÖ

(Vain malliversiot LPSGEV01, LPSCOV01, LPSGEV02 - LPSGIM01)

Kuvassa osoitetun painekytkimen tehtävänä on pitää säiliössä oleva paine vakaana, kytkemällä päälle tai pois

päältä sähkölämmityksen vastus.

Painekytkin säädetään jo koneen testausvaiheessa (1,1-1,3 bar) Jos erilaista käyttöpainetta vaaditaan, painekytkimen käyttöaluetta voidaan muuttaa säätöruuvia käyttämällä (kuva 4).

Vähentämällä painetta lämpötila laskee. Päinvastoin, jos taas painetta lisätään, nousee myös veden lämpötila. Säätösuunta on osoitettu kuvassa ja myös itse painekytkimessä. Paine vaihtelee noin 0,1 atm jokaista ruuvin täyttä kierrosta kohti.

4-4. ANNOSTELUPAINEEN MANUAALINEN SÄÄTÖ

Keittimen annostelemaa painetta voidaan säätää manuaalisesti käyttämällä pumpun (F) paineen säätöruuvia (kuva 3).

Annostelussa käytetyn paineen tarkastamiseksi:

• Aseta yksikköön suodatinkuppi, joka on täytetty tavallisesti jauhetulla, annostetulla ja puristetulla kahvilla.
• Käytä yksikön ohjauksen (15) annosteluvipua ja lue paine pumpun painemittarista (4). Oikea paine on 8-9 baaria.
• Jos painemittarissa lukeva paine ei ole oikea, käytä pumppupaineen säätöruuvia (F) (kuva 3) kääntämällä sitä myötäpäivään pumppupaineen lisäämiseksi ja vastapäivään pumppupaineen vähentämiseksi.
• Kun säätö on suoritettu, tarkista pumpun kalibrointi annostelemalla yksi tai useampi kahviannos.

4-5. LÄMPÖTILAN OHJELMOINTI

Malli LPSGEV02 on varustettu

Termopidillä (27),

Termopidin tehtävänä on säätää säiliön lämpötilaa.

Termopid (27) on asetettu tehtaalla 122

°C:een. Säätöä varten, toimi seuraavasti (kuva 6):

• paina näppäintä ; kun näytölle ilmestyy kirjoitus "PRG", paina näppäintä ;

- kun näytölle ilmestyy säiliön lämpötila, paina näppäimiä ja halutun lämpötilan lisäämiseksi tai vähentämiseksi 80 °C:een minimilämpötilasta 133 °C:een maksimilämpötilaan.

- 3 sekunnin kuluttua viimeisen näppäimen painalluksesta, arvo tallennetaan ja näyttö näyttää lämpötilaa.

5. KEITTIMEN KÄYTTÖ

5-1. VALMISTUS JA KAHVIN ANNOSTELU

Kun kappaleessa 4.1-4.2 kuvatut toimenpiteet on suoritettu, keitin on valmis käyttöön.

Vältä kuppitason peittämistä kankailla, huovalla tms.

- Aseta valittu suodatin (20-21) suodatinkupissa olevaan asiamukaiseen paikkaan (12).

- Täytä suodatin kahvijauheannoksella, joka riittää 1 tai 2 kupillisen valmistamiseksi (7 g – 16 g) valitun suodattimen mukaan (20-21).

- Tasoita ja paina kahvi kahvitampperilla (18). Puhdista suodattimen reunalta mahdolliset kahvijäämät kämmenellä ja kiinnitä suodatinkuppi yksikön runkoon (11) ja käännä sitä oikealle sen kiinnittämiseksi itse yksikköön.

- Aseta kupit annostelusuuttimien alle ja käynnistä yksikkö yksikön ohjauksen

(15) kautta. Kahvin annostelu suoritetaan siirtämällä paneelissa olevaa yksikön vipua (15) yläsuuntaan

- Kun haluttu kahviannos on saatu, keskeytä annostelu käyttämällä yksikön ohjausta (15), kääntämällä vipu takaisin alasuuntaan.

- Muiden kahvien annostelemiseksi, irrota suodatinkuppi (12) yksiköstä siirtämällä sitä vasemmalle, poista kahvinpurut ja toista edellä mainitut toimenpiteet.

Välttääksesi mahdollisten palovammojen syntymistä, älä koske yksikköjä, höyry- ja kuumavesiputkia keittimen toiminnan aikana äläkä missään tapauksessa laita käsiä yksikköjen ja putkien alle annostelun aikana.

Kun keitin on uusi, suodatinkuppi voi olla vinossa (ei kohtisuorassa keittimeen nähden) kuvassa 5 osoitetulla tavalla. Se ei kuitenkaan vaaranna sen hyvää toimintaa. Lyhyen käyttöajan jälkeen, suodatinkuppi asettuu pikku hiljaa oikeaan asentoon. G = Suljetun suodatinkupin asento uudessa keittimessä H = Suljetun suodatinkupin asento keittimessä lyhyen käyttöajan jälkeen.

•Jauhatus on tehtävä jauheen käyttöhetkellä, sillä kahvi menettää arominsa lyhyen ajan kuluessa sen jauhatuksesta. Jos jauhatus on liian karkeaa, tuloksena on vaalea kahvi ilman vaahtoa. Jos taas jauhatus on liian hienoa, tuloksena on tumma ja vahva kahvi jossa vähän vaahtoa.

- Kuumat kupit edesauttavat kahvin säilymistä oikeassa lämpötilassa sen annostelun

jälkeen. Näin ollen on suositeltava asettaa kupit ennen käyttöä laajalle kuppitelineritälle (3) jonka ansiosta säiliöstä hehkuvaa lämpöä voidaan käyttää hyväksi.

- Pumpun paine voidaan lukea vastaavalta painemittarilta annostelun aikana. Oikea paine kahvin annostelua varten on 8-9 baaria. (vain mallit LPSGEV01, LPSCOV01, LPSGEV02).

5-2. ANNOSTELUN PAINEPROFIILIN TARKASTUS

Mallit on varustettu järjestelmällä BPPC: Brewing Pressure Profiling Control. Yksikköön asetetun painemittarin (26) avulla voidaan lukea espressokahvin annostelupaineen profiili.

Kyseisen ohjeen avulla käyttäjä voi tarkistaa oikean jauhatuksen, puristuksen ja kahviannoksen suodattimessa.

Jos annostelupaine on alle pumpun kalibrointipaineen (tehdasasetus 9 baria), se merkitsee, että jauhatus on karkeaa, tai sitä ei ole puristettu oikein tai annos ei ole riittävä.

5-3. KUUMAN VEDEN ANNOSTELU

- Aseta astia kuuman veden putken alle (9), käännä vesihanan nuppia (6) vastapäivään kuuman veden annostelua varten.

- Kun haluttu vesimäärä on saatu, käännä vesihanan nuppia (6) myötäpäivään annostelun päättämiseksi.

On suositeltavaa annostella korkeintaan noin 200 ml vettä.

- Keittimen lämmityselementin suojaamiseksi siinä on 25 sekunnin täytön aikakatkaisu.

5-4. HÖYRYN ANNOSTELU

- Ennen minkä tahansa juoman

kuumentamista, päästä pieni määrä höyryä ulos höyryputkesta (10) kääntämällä nuppia (7) vastapäivään säiliön sisälle kerääntyneen mahdollisen kondenssiveden poistamiseksi.

- Kaada valmistettava neste astiaan, upota höyryn annosteluputki (10) nesteeseen ja käännä höyryhanan nuppia (7) hitaasti vastapäivään. Annostellun höyryn määrä on verrannollinen hanan avaamiseen. Mitä enemmän sitä avataan, sitä suurempi on annostellun höyryn määrä.

- Kun haluttu määrä on annosteltu, käännä nuppia vastapäivään annostelun päättämiseksi. Ota astia pois ja puhdista höyryputki kostealla rätillä.

Maidon vaahdottamiseksi cappuccinoa varten:

•Täytä astia kylmällä kevytmaidolla
- Aseta maitoastia höyryn annosteluputken alle (10) upottamalla se muutaman millimetrin verran maitoon.
- Käännä höyrynuppia (7) vastapäivään ja liikuta astiaa hitaasti alhaalta ylöspäin kiinteän vaahdon aikaansaamiseksi.
- Kun maidon tilavuus on kaksinkertaistunut, upota syvälle ja lämmitä maito.
• Pysäytä annostelu kääntämällä höyrynuppia (7) myötäpäivään.

Palovammojen vaara! Annostelun alussa voi esiintyä lyhyitä kuumavesisuihkeita. Annosteluputki voi saavuttaa korkeita lämpötiloja: vältä siihen koskemista suoraan käsillä.

Kun neste on kuumennettu, tyhjennä höyryputki avaamalla

venttiili muutamaksi sekunniksi.

6. PUHDISTUS JA HUOLTO

6-1. HÖYRYN JA VEDEN ANNOSTELUPUTKIEN PUHDISTUS

- Kuumennettavien juomien maun muuttumisen ja höyryputkien päässä olevien aukkojen tukkeutumisen estämiseksi, puhdista höyryputki huolella jokaisen käytön jälkeen kosteaa rättiä käyttämällä ja päästämällä ulos pieni höyrysuihke.

6-2. YKSIKÖN RUNGON JA SUODATINLEVYJEN PUHDISTUS

• Ota suodatinkuppi annosteluyksiköstä ja puhdista yksikön tiiviste varustukseen kuuluvalla harjalla (16).
• Aseta varustukseen kuuluva sokea suodatin (24) suodatinkupin (22-23) sisälle
  • Laita lusikallinen kahvinkeittimille tarkoitettua jauhemaista pesuainetta ja kiinnitä suodatinkuppi yksikön runkoon.
  •Käynnistä yksikkö yksikön ohjauksen (15) kautta ja keskeytä annostelu noin 15-20 sekunnin kuluttua.
• Käynnistä ja keskeytä annostelu vuoronperään useampaan kertaan noin minuutin ajan, kunnes kahvi- ja kalkkijäämät saadaan pois.
• Ota pois sokea suodatin (24) ja aktivoi useampaan kertaan annostelu yksikön huuhtelemiseksi mahdollisten jäämien poistamiseksi suodatinlevyistä ja yksikön rungosta.

Laske vettä jonkin verran mahdollisten jäämien poistamiseksi, jos putkiin on jäänyt kuumaa vettä pitkäksi aikaa.

6-3. SUODATTIMIEN JA SUODATINKUPPIEN PUHDISTUS

•Tarkista usein suodattimien aukot poistaaksesi mahdolliset kahvijäämät.
- Valmistele noin litra kiehuvaa vettä jossa neljä lusikallista jauhemaista kahvinkeittimelle tarkoitettua pesuainetta sopivaan astiaan ja upota siihen suodattimet ja suodatinkupit noin 20-30 minuutiksi; huuhtele sitten runsaalla ja juoksevalla vedellä.

6-4. ALEMMAN TYHJENNYSALTAAN PUHDISTUS

Irrota tyhjennysaltaan ritilä (8), ota pois alempi tyhjennysallas (13) ja puhdista siitä kahvijäämät huuhtelemalla sitä juoksevan veden alla.

6-5. RUNGON PUHDISTUS

Ulkopintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista. Puhdista pehmeällä ja kostealla liinalla.

6–6. SUODATINLEVYN TIIVISTEEN VAIHTO (kuva 7)

• Jos kahvia valuu annostelun aikana suodatinkupin reunoilta (L), syynä voi olla suodatinkupin annosteluaukon tukkeutuminen. Tässä tapauksessa on puhdistettava aukko.
• Jos ongelma jatkuu tai kiinnittämällä suodatinkupin yksikön runkoon se menee huomattavasti yli yksikön keskikohdan, vaihda suodatinlevyn tiiviste.

Suorita vaihto toimimalla seuraavasti:

•Varmista, että keitin on sammunut ja kytke virtajohto irti.
- Ota pois tiiviste (I) ja suodatinlevy (M) käyttämällä vipuvoimaa litteällä ruuvimeisselillä.
•Kun tiiviste ja suodatinlevy on otettu

pois, puhdista asennuspaikka ennen kuin tilalle asennetaan uudet osat.

•Kun uudet osat on asetettu, ota suodatinkuppi ilman suodatinta,

lukitse se annosteluyksikköön ja liikuta sitä lukitaksesi tiivisteen lopullisesti paikoilleen.

7. VIANMÄÄRITYS

ONGELMA SYY RATKAISU

Keitin ei toimi javirtakatkaisimenmerkkivalo ei syty.	1. Virta puuttuu2. Virtajohtoa ei ole asetettuoikein paikoilleen3. Liitäntäkaapeli onvahingoittunut	1. Kytke virta takaisin päälle2. Aseta pistoke oikeinpistorasiaan.3. Käänny valtuutetunhuoltokeskuksen puoleenvaihtoa varten
Virtakatkaisimenmerkkivalo palaa javesi ei kuumene.	1. Käyttötermostaatit eivättoimi2. Vastus on katkennut taipalanut.	1. Käänny valtuutetunhuoltokeskuksen puoleen2. Käänny valtuutetunhuoltokeskuksen puoleen
Annostelun aikanakahvia ei valu	1. Vesi puuttuu säiliöstä2. Kahvi on jauhettu liianhienoksi3. Kahvia on liikaa4. Kahvi on liian puristettua5. Piiriä ei ole ladattu6. Suodatinlevy on likainen	1. Kaada vettä säiliöön2. Vaihda karkeampaanjauhatukseen3. Vähennä kahvin määrääsuodattimessa4. Paina kahvia vähemmän5. Katso kappale 46. Puhdista tai vaihdasuodatinlevy
Voimakasta meluapumpusta	1. Pumppu ei ole käynnistynyt	1. Katso kappale 4"Ensimmäinen käyttöönotto"
Kahvi valuu liiannopeasti	1. Kahvi on jauhettu liiankarkeaksi2. Kahvin määrä ei ole riittävä3. Kahvia ei ole puristetturiittävästi4. Kahvi on vanhaa taisopimatonta	1. Kahvin jauhatuksen säädönon oltava hienompi2. Lisää kahviannosta3. Paina kahvia enemmän4. Vaihda kahvi
Kahvia valuutiputtamalla	1. Kahvi on jauhettu liianhienoksi2. Kahvia on liikaa3. Kahvia on puristettu liikaa	1. Kahvin jauhatuksensäädön on oltava karkeampi2. Vähennä kahvin määrää3. Paina kahvia vähemmän
Kahvia valuannosteluyksikönja suodatinkupinvälistä	1. Suodatinkuppia ei oleasetettu oikein paikoilleen2. Kahvia on liikaa suodattimessa3. Suodatinkupin reunaa ei olepuhdistettu4. Suodatinlevyn tiiviste onkulunut	1. Aseta se oikein paikalleen2. Vähennä kahvin määrää3. Ota kahvijäämät poissuodatinkupin reunaltaja puhdista suodatinlevyntiiviste4. Käänny valtuutetunhuoltokeskuksen puoleen
Kahviin ei muodostuvaahtoa	1. Kahviseos ei sovellukeittimen tyypille2. Jauhatus ei ole oikea3. Kahvin määrä ei ole riittävä	1. Vaihda kahvi2. Säädä jauhatusta3. Lisää kahviannosta ja painase oikein
Kahvi valuu liiankylmänä	1. Keittimen lämpötila ei ollutoikea2. Suodatinkuppia ei oleesilämmitetty3. Kupit eivät ole lämmenneet4. Termostaatti ei työskenteleihanteellisten arvojen sisällä	1. Noudata kappaleessa 4.1 -4.2 annettuja ohjeita2. Suodatinkuppi onlämmitettävä yhtä aikaaveden kanssa, katso kappale4.1 - 4.23. Lämmitä kupittarkoituksenmukaisenkuppitelineen (3) päällä4. Käänny valtuutetunhuoltokeskuksen puoleen
Annosteltu kahvi on liiankuumaa	1. Termostaatti ei työskenteleihanteellisten arvojen sisällä	1. Käänny valtuutetunhuoltokeskuksen puoleen
Keitin ei annostelehöyryä.	1. Piiriä ei ole ladattu2. Höyryputken päässä olevaaukko on tukossa3. Vesi puuttuu säiliöstä	1. Katso kappale 42. Puhdista tukkeutunutaukko neulalla3. Katso kappale 4
