Tuotetyyppi	Ammattikäyttöön tarkoitettu korkeapainepesuri
Merkki	Kärcher
Malli	HD 17154 S Classic
Käyttöpaine (vakiosuuttimella)	15 MPa (150 bar)
Maks. ylipaine	21 MPa (210 bar)
Veden virtausnopeus	28,33 l/min
Maks. syöttölämpötila	60 °C
Sähköliitäntä	400 V / 3 phases / 50 Hz / 9,0 kW
Suojaus	IPX5
Pääsulake	16 A (hidastettu, käyrä C)
Tyypillinen käyttöpaino	73 kg
Mitat (P × L × K)	720 × 637 × 1080 mm
Moottoriöljyn tyyppi	15W40 (määrä: 1,2 l)
Äänenpainetaso LpA	76 dB(A)
Äänitehotaso LWA	93 dB(A)
Käsi-varsi-tärinä	3,0 m/s² (epävarmuus K=0,8 m/s²)
Turvalaitteet	Painekytkin, kierrätysventtiili, moottorin ylikuumenemissuoja, turvasalpa
Veden syöttöliitäntä	Maks. paine 1 MPa, maks. lämpötila 60 °C, min. virtaus 31,6 l/min
Maks. imukorkeus	0,5 m
Mukana tulevat varusteet	Korkeapainesuutin, EASY!Lock-pistooli, korkeapainepistooli, EASY!Lock-korkeapaineletku, pistolinteline, tarvikelokero
Pesuaineyhteensopivuus	Kauhallinen vaahtosuutin (valinnainen) annostelusäädöllä
Säilytys ja kuljetus	Kuljetusohjain, pistoolitelineet, kaapeli- ja letkukoukut, pakkassuojaus suositeltava

Usein kysytyt kysymykset - HD 17154 S Classic Kärcher

Kuinka käynnistää HD 17154 S Classic -korkeapainepesuri?

Varmista, että laite on asianmukaisesti liitetty veteen ja sähköön. Avaa veden tulo, aseta pääkytkin asentoon « 1 ». Vapauta pistooli työntämällä turvasalpa taaksepäin ja vedä liipaisinta. Moottori käynnistyy automaattisesti painekytkimen avulla.

Kuinka käyttää pesuainetta tämän laitteen kanssa?

Käytä kauhallista vaahtosuutinta (valinnainen lisävaruste). Täytä pesuainesäiliö, aseta haluttu tulppa (1=heikko, 2=keskivahva, 3=vahva) imuletkuun ja kiinnitä suutin pistooliin. Suihkuta pesuaine kuivalle pinnalle, anna vaikuttaa ja huuhtele korkeapainesuihkulla.

Minkä tyyppistä vettä voin käyttää?

Käytä puhdasta tai kierrätysvettä, joka täyttää raja-arvot: pH 6,5-9,5, johtokyky ≤ 2000 µS/cm, kloridit < 300 mg/l, kokonaiskovuus < 28 °dH, rauta < 0,5 mg/l jne. Älä käytä likaantunutta vettä pumpun vaurioitumisen välttämiseksi.

Kuinka ilmata laite ennen käyttöä?

Irrota korkeapainesuutin pistoolista. Anna laitteen käydä, kunnes vedessä ei ole enää ilmakuplia. Tarvittaessa toista käynnistys/pysäytys -jakso. Kiinnitä suutin takaisin ilmauksen jälkeen.

Kuinka huoltaa pesuria säännöllisesti?

Tarkista ennen jokaista käyttöä kaapelin ja korkeapaineletkun kunto. Puhdista hienosuodatin ja tarkista öljytaso (oltava tarkastuslasin keskellä) viikoittain. Vaihda öljy ja tee huolto huoltoliikkeessä 500 käyttötunnin välein tai vähintään kerran vuodessa.

Mitä tehdä, jos laite ei käynnisty?

Tarkista verkkojohto, jännite ja sulake. Jos laite on ylikuumentunut, käännä kytkin asentoon 0, anna jäähtyä 15 minuuttia ja yritä uudelleen. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Kuinka säilyttää laitteen käytön jälkeen?

Säilytä sisätiloissa, suojassa jäätymiseltä. Tyhjennä vesi laitteesta ja letkuista. Kiedo kaapeli ja letku koukkuihinsa. Aseta pistooli ja suutin telineisiinsä. Pakkassuojaukseen pumppaa glykolipohjaista pakkasnestettä laitteeseen.

Mitkä ovat tärkeimmät turvalaitteet?

Painekytkin pysäyttää pumpun, kun liipaisin vapautetaan. Kierrätysventtiili suojaa pumppua virtauksen vähentyessä. Ylikuumenemissuoja katkaisee virran ylikuumentuessa. Turvasalpa lukitsee pistoolin estääkseen vahingossa tapahtuvan laukaisun.

Kuinka ratkaista paineen menetys?

Tarkista suuttimen koko (oltava määritysten mukainen), puhdista tai vaihda se. Ilmaa laite. Puhdista hienosuodatin. Varmista, että veden syöttö on riittävä (min. 31,6 l/min). Ota tarvittaessa yhteys huoltopalveluun.

Voinko käyttää jatkojohtoa?

Kyllä, mutta käytä riittävän paksua johtoa: 2,5 mm² 10 m pituudelle, 4 mm² 30 m pituudelle. Kelaa johto kokonaan auki ja noudata paikallisia määräyksiä. Laite on kytkettävä maadoitettuun pistorasiaan.

KÄYTTÖOHJE HD 17154 S Classic Kärcher

Määräystenmukainen käyttö 64

Ympäristönsuojelu.... 64

Lisävarusteet ja varaosat 64

Toimituksen sisältö 64

Turvaohjeet 64

Laitekuvaus 64

Asennus 65

Sähköliitäntä.... 65

Vesiliitäntä 65

Käyttö 65

Kuljetus 66

Säilytys.... 66

Hoito ja huolto 67

Ohjeita häiriöissä.... 67

Takuu.... 68

Tekniset tiedot 68

EU-vaatimustenmukaisuusvakuutus 69

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

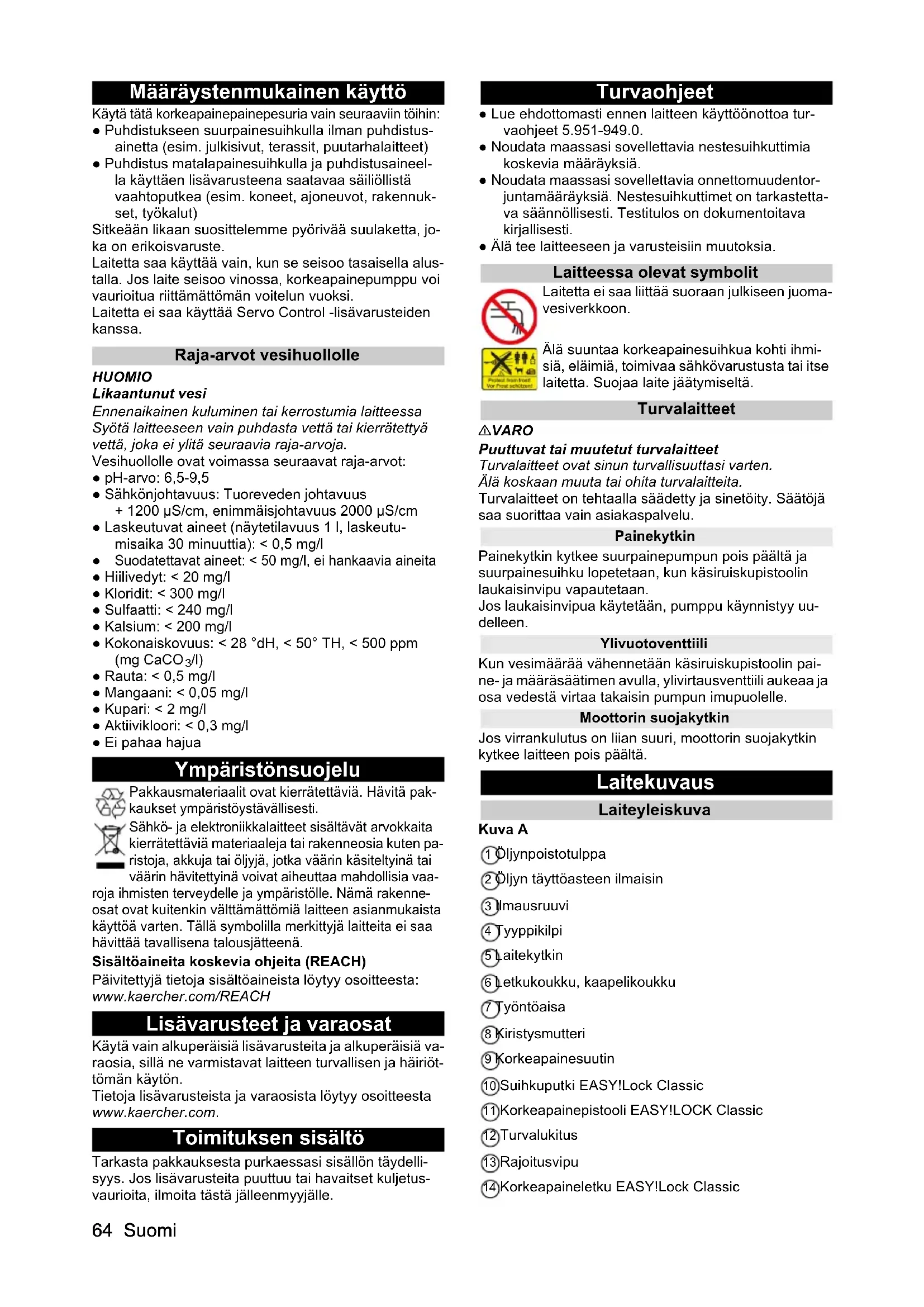

Määräystenmukainen käyttö

Käytä tätä korkeapainepainepesuria vain seuraaviin töihin:

• Puhdistukseen suurpainesuihkulla ilman puhdistusainetta (esim. julkisivut, terassit, puutarhalaitteet)
• Puhdistus matalapainesuihkulla ja puhdistusaineella käyttäen lisävarusteena saatavaa säiliöllistä vaahtoputkea (esim. koneet, ajoneuvot, rakennukset, työkalut)

Sitkeään likaan suosittelemme pyörivää suulaketta, jo- ka on erikoisvaruste.

Laitetta saa käyttää vain, kun se seisoo tasaisella alustalla. Jos laite seisoo vinossa, korkeapainepumppu voi vaurioitua riittämättömän voitelun vuoksi.

Laitetta ei saa käyttää Servo Control -lisävarusteiden kanssa.

Raja-arvot vesihuollolle

HUOMIO

Likaantunut vesi

Ennenaikainen kuluminen tai kerrostumia laitteessa Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja.

Vesihuollolle ovat voimassa seuraavat raja-arvot:

• pH-arvo: 6,5-9,5
• Sähkönjohtavuus: Tuoreveden johtavuus + 1200 μS/cm, enimmäisjohtavuus 2000 μS/cm
• Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l
• Suodatettavat aineet: < 50 mg/l, ei hankaavia aineita
  • Hiilivedyt: < 20 mg/l
  • Kloridit: < 300 mg/l
  • Sulfaatti: < 240 mg/l
  • Kalsium: < 200 mg/l
• Kokonaiskovuus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
  • Rauta: < 0,5 mg/l
• Mangaani: < 0,05 mg/l
• Kupari: < 2 mg/l
• Aktiivikloori: < 0,3 mg/l
• Ei pahaa hajua

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaa-

roja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvaohjeet

• Lue ehdottomasti ennen laitteen käyttöönottoa turvaohjeet 5.951-949.0.
• Noudata maassasi sovellettavia nestesuihkuttimia koskevia määräyksiä.
• Noudata maassasi sovellettavia onnettomuudentorjuntamääräyksiä. Nestesuihkuttimet on tarkastettava säännöllisesti. Testitulos on dokumentoitava kirjallisesti.
• Älä tee laitteeseen ja varusteisiin muutoksia.

Laitteessa olevat symbolit

Laitetta ei saa liittää suoraan julkiseen juomavesiverkkoon.

Älä suuntaa korkeapainesuihkua kohti ihmi- siä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä.

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten.

Älä koskaan muuta tai ohita turvalaitteita.

Turvalaitteet on tehtaalla säädetty ja sinetöity. Säätöjä saa suorittaa vain asiakaspalvelu.

Painekytkin

Painekytkin kytkee suurpainepumpun pois päältä ja suurpainesuihku lopetetaan, kun käsiruiskupistoolin laukaisinvipu vapautetaan.

Jos laukaisinvipua käytetään, pumppu käynnistyy uudelleen.

Ylivuotoventtiili

Kun vesimäärää vähennetään käsiruiskupistoolin pai- ne- ja määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun imupuolelle.

Moottorin suojakytkin

Jos virrankulutus on liian suuri, moottorin suojakytkin kytkee laitteen pois päältä.

Laitekuvaus

Laiteyleiskuva

Kuva A

① Öljynpoistotulppa
2 Öljyn täyttöasteen ilmaisin
③ Ilmausruuvi
④ Tyyppikilpi
⑤ Laitekytkin
⑥ Letkukoukku, kaapelikoukku
⑦ Työntöaisa
⑧ Kiristysmutteri
⑨ Korkeapainesuutin
⑩Suihkuputki EASY!Lock Classic
⑪ Korkeapainepistooli EASY!LOCK Classic
12Turvalukitus
13Rajoitusvipu
⑭Korkeapaineletku EASY!Lock Classic

⑮ Suihkuputken pidike
16 Varustelokero
⑰Paine-/määräsäädin
18 Korkeapaineliitäntä EASY!Lock
⑲Hienosuodatin
20 Vesiliitäntä

Värimerkintä

• Puhdistusprosessin käyttöelementit ovat keltaisia.
• Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Asennus

Työntöaisan kiinnittäminen

1. Työnnä työntöaisa putkikehykseen. Kuva B

① Työntöaisa
② Putkikehys
2. Kiinnitä molemmat liitoskohdat pulteilla, aluslaatoilla ja muttereilla. Kuva C
① Ruuvi M8x45
② Laatta 8
③ Työntöaisa
④ Mutteri M8, itselukittuva
⑤ Putkikehys

Öljyn ilmausruuvin asennus

1. Irrota tulppa ja hävitä se. Kuva D

①Tulppa
② Ilmausruuvi

1. Kierrä ilmausruuvi paikalleen ja kiristä se.

HUOMIO

Vaurioitumisvaara

Jos tulppaa ei vaihdeta ilmausruuviin ennen käyttöä, korkeapainepumppu voi vaurioitua.

Tulppa on ehdottomasti korvattava ilmausruuvilla.

Öljymäärän tarkastus

1. Sijoita laite vaakasuoraan.
2. Öljyn pinnan on oltava keskellä öljyn täyttöasteen il-maisinta.
3. Kierrä ilmausruuvi tarvittaessa irti ja lisää öljyä (katso "Tekniset tiedot").

Lisävarusteiden asennus

Huomautus

EASY!Lock-järjestelmä yhdistää komponentit pikakier-teellä vain yhdellä kierolla nopeasti ja turvallisesti.

1. Aseta korkeapainesuutin suihkuputkeen.
2. Asenna hattumutteri ja kiristä käsin (EASY!Lock).
3. Yhdistä suurpaineletku käsiruiskupistooliin ja kiristä käsin (EASY!Lock).
4. Kiinnitä suurpaineletku käsiruiskupistooliin ja yhdistä se laitteen suurpaineliitäntään ja kiristä käsin (EASY!Lock).

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara

Yhdistä laite pistokkeella sähköverkkoon. Ei erotettavissa oleva liitäntä sähköverkkoon on kielletty. Pistoketta käytetään erottamiseen verkosta.

Yhdistä laite vain vaihtovirtaan.

Käytä jatkojohtoa, jonka läpimitta on riittävä (katso "Tekniset tiedot").

Kelaa jatkojohto kokonaan irti kaapelikelasta.

1. Kelaa verkkokaapeli auki ja aseta lattialle.
2. Yhdistä verkkopistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

△VAROITUS

Likaisen veden paluuvirtauksen käyttövesiverk- koon

Terveydellinen vaara

Noudata vesilaitoksen määräyksiä.

Voimassa olevien määräysten mukaan laitetta ei saa koskaan käyttää ilman järjestelmäerotinta käyttövesiverkossa. Käytä KÄRCHERin järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyypin BA mukaista järjestelmäerotinta. Järjestelmäerottimen kautta virrannut vesi ei enää ole juomakelpoista. Yhdistä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteen vesiliitäntään.

1. Tarkasta vedensyötön tulopaine, tulolämpötila ja tulomäärä (katso luku Tekniset tiedot).
2. Yhdistä järjestelmäerotin laitteen vesiliitäntään veden tuloletkulla (vaatimukset veden tuloletkulle, katso luku Tekniset tiedot).
3. Avaa veden tulo.

Veden imeminen säiliöistä

1. Kierrä imuletku ja suodatin vesiliitäntään (suodattimen tilausnumero, katso luku Tekniset tiedot).
2. Ilmaa laite (katso luku Laitteen ilmanpoisto).

Laitteen ilmanpoisto

1. Kierrä suurpainesuutin irti suihkuputkesta.
2. Anna laitteen käydä, kunnes vesi valuu ulos ilman kuplia.
3. Jos ilmanpoistossa on ongelmia, anna laitteen käydä 10 sekuntia ja kytke se sitten pois päältä. Toista menettely useita kertoja.
4. Kytke laite pois päältä.
5. Kierrä suurpainesuutin suihkuputkeen.

Käyttö

⚠VAARA

Suurpainevesisuihku

Loukkaantumisvaara

Älä koskaan kiinnitä laukaisuvipua painettuun asen- toon.

Työnnä käsiruiskupistoolin turvalukitus eteen ennen kaikkia laitteella tehtäviä töitä.

Pidä käsiruiskupistoolista ja suihkuputkessa kiinni molemmin käsin.

△VAROITUS

Viallinen laite ja vialliset varusteet, tulojohdot ja lii-tännät

Loukkaantumisvaara

Laitetta saa käyttää vain moitteettomassa kunnossa.

Käyttö korkeapaineella

Huomautus

Laitteessa on painekytkin. Moottori käynnistyy vain, jos käsiruiskupistooli on avattu.

1. Käännä laitekytkin asentoon "1".
2. Poista käsiruiskupistoolin varmistus työntämällä turvasalpa taakse.
3. Vedä korkeapainepistoolin laukaisuvivusta.
4. Säädä työpaine ja vedenmäärä kääntämällä (portaatonta) paine- ja määräsäädintä (+/-)

Käyttö puhdistusaineella

△VAROITUS

Puhdistusaineiden väärä käsittely

Terveydellinen vaara Noudata puhdistusaineissa olevia turvaohjeita.

HUOMIO

Soveltumattomat puhdistusaineet

Laitteen ja puhdistettavien kohteiden vaurioituminen Käytä vain KÄRCHERin hyväksymää puhdistusainetta. Noudata puhdistusaineen mukana toimitettuja annostelusuosituksia ja ohjeita.

Käytä puhdistusaineita säästeliäästi ympäristön suojelemiseksi.

Huomautus

KÄRCHER-puhdistusaineet takaavat häiriöttömän työskentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luettelo tai puhdistusaineiden esittelylehtiset.

Huomautus

Käyttöön puhdistusaineen kanssa vaaditaan säiliöllinen vaahtoputki (lisävaruste).

1. Kierrä säiliö irti.

Kuva E

① Säiliö
② Vaahtosuutin
③ Korkeapainepistooli
4 Imuletku
⑤Läppäsarja Puhdistusaineen sekoitus: 3=suuri, 2=keskitaso, 1=vähäinen

1. Aseta haluamasi läppä imuletkuun.

2. Täytä puhdistusainetta säiliöön.

3. Kiinnitä säiliö vaahtosuuttimeen.

4. Irrota suihkuputki korkeapainepistoolista.

5. Kiinnitä vaahtoputki korkeapainepistooliin ja kiristä käsin.

6. Kytke suurpainepesuri päälle.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).
2. Huuhtele lika pois korkeapainesuihkulla.

Puhdistusaineella käytön jälkeen

Säiliöllinen vaahtoputki on huuhdeltava käytön jälkeen puhdistusainekerrostumien välttämiseksi.

1. Kierrä säiliö irti.
2. Kaada puhdistusainejäämät takaisin toimituspakka-ukseensa.
3. Täytä säiliö puhtaalla vedellä.
4. Kiinnitä säiliö säiliölliseen vaahtoputkeen.
5. Käytä säiliöllistä vaahtoputkea n. 1 minuutin ajan, jotta puhdistusainejäämät huuhtoutuvat pois.
6. Tyhjennä säiliö.

Käytön keskeyttäminen

1. Sulje käsiruiskupistooli.
   Laite kytkeytyy pois päältä.
2. Työnnä varmistuslukitus eteenpäin. Käsiruiskupistooli on varmistettu.

Käytön jatkaminen

1. Työnnä varmistuslukitus taaksepäin.
   Käsiruiskupistoolin varmistus on poistettu.
2. Avaa käsiruiskupistooli.
   Laite kytkeytyy päälle.

Käytön lopettaminen

1. Sulje veden tulo.
2. Avaa käsiruiskupistooli.
3. Käännä laitekytkin asentoon "I/ON" ja anna laitteen käydä 5-10 s.
4. Sulje korkeapainepistooli.
5. Käännä laitekytkin asentoon "0/OFF".
6. Irrota verkkopistoke kuivin käsin pistorasiasta.
7. Poista veden tulo.
8. Avaa käsiruiskupistoolia, kunnes laite on paineeton.
9. Työnnä varmistuslukitus eteenpäin. Käsiruiskupistooli on varmistettu.

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

• Laitteen kuljetus ajoneuvoissa: Varmista laite vastaavien voimassa olevien määräysten mukaan liukumisen ja kaatumisen estämiseksi.
• Laitteen kuljetus pitempiä matkoja: Vedä tai työnnä laitetta työntöaisasta.

Säilytys

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

Säilytä laitetta vain sisätiloissa.

Laitteen säilytys

1. Aseta suihkuputki ja korkeapainepistooli kahden suihkuputken kannattimen päälle.
2. Kelaa verkkokaapeli kiinni ja ripusta se kaapelikoukkuun.
3. Kelaa korkeapaineletku kiinni ja ripusta se letkukoukkuun.

Jäätymissuoja

HUOMIO

Jäätyminen

Laite rikkoutuu, jos vesi jäätyy

Tyhjennä vesi täysin pois laitteesta.

Säilytä laitetta jäätymiseltä suojatussa tilassa.

Jos jäätymiseltä suojattu säilytys ei ole mahdollista:

1. Valuta vesi pois.

2. Pumppaa laitteen läpi tavallista jäätymisenestoainetta.

Huomautus

Käytä tavanomaista ajoneuvoille tarkoitettua glykolipohjaista jäätymisenestoainetta. Noudata jäätymisenestoaineen valmistajan käsittelyohjeita.

1. Anna laitteen käydä enintään 1 minuutti, kunnes pumppu ja letkut ovat tyhjiä.

Hoito ja huolto

⚠VAARA

Laite käynnistyy tahattomasti

Loukkaantumisvaara, sähköisku

Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke.

Huomautus

Jäteöljyn saa hävittää vain siihen tarkoitetuissa keräys-paikassa. Vie syntynyt jäteöljy sinne. Ympäristön jäteöl-jyllä saastuttaminen on rangastava teko.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjeita.

Huoltovälit

Aina ennen käyttöä

• Tarkasta, onko verkkokaapelissa vaurioita. Jos kaapeli on vaurioitunut, anna valtuutetun asia-kaspalvelun tai sähköalan ammattilaisen vaihtaa kaapeli välittömästi.
• Tarkasta, onko suurpaineletkussa vaurioita. Anna vaurioitunut suurpaineletku välittömästi vaihdettavaksi.
• Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on suurempi, ota yhteyttä asiakaspalveluun.

Viikoittain

- Tarkasta öljymäärä. Jos öljy on maitomaista (vettä öljyssä), ota heti yhteyttä asiakaspalveluun.

● Puhdista hienosuodatin.

Kuva F

① Suodatinkotelo

② Hienosuodatin

③ Välikappale

④ Kiristysmutteri

a Kierrä hattumutteri irti.
b Vedä välikappale ulos.
c Vedä hienosuodatin ulos suodatinkotelosta.
d Huuhtele hienosuodatin puhtaalla vedellä tai pu-halla se puhtaaksi paineilmalla.

e Aseta hienosuodatin suodatinkoteloon.

f Kiinnitä välikappale.

g Ruuvaa liitosmutteri ja kiristä se käsitiukkuuteen.

500 käyttötunnin välein, vähintään vuosittain

- Anna asiakaspalvelun suorittaa laitteen huolto.

- Vaihda korkeapainepumpun öljy. Kuva G

① Imausruuvi
② Öljyn täyttöasteen ilmaisin

③ Öljynpoistotulppa

a Kierrä öljynpoistotulppa irti.
b Valuta öljy keräyssäiliöön.
c Kierrä öljynpoistotulppa paikalleen ja kiristä se.
d Kierrä ilmausruuvi irti.
e Kaada uutta öljyä hitaasti, jotta ilmakuplat ehtivät poistua. Öljymäärä ja -laji, katso "Tekniset tiedot". f Asenna ilmausruuvi takaisin paikalleen.

Ohjeita häiriöissä

⚠VAARA

Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin

Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke.

Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi.

Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden osalta, joita ei ole mainittu tässä luvussa.

Laite ei käynnisty

1. Tarkasta, onko verkkokaapelissa vaurioita.

2. Tarkasta verkkojännite.

3. Jos laite on ylikuumentunut: a Käännä laitekytkin asentoon "0/OFF". b Anna laitteen jäähtyä vähintään 15 minuuttia. c Käännä laitekytkin asentoon "I/ON".

4. Sähkövian tapauksessa ota yhteyttä asiakaspalveluun.

Laitteeseen ei muodostu painetta

1. Tarkasta, että korkeapainesuutin on oikean kokoinen (katso luku "Tekniset tiedot").
2. Puhdista tai vaihda suutin.
3. Ilmaa laite (katso luku "Vesilitäntä / Laitteen ilmanpoisto").
4. Puhdista hienosuodatin ja vaihda se tarvittaessa (katso luku "Hoito ja huolto/ Viikoittain").
5. Tarkasta veden tulomäärä (vaaditut määrät, katso luku "Tekniset tiedot").
6. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vedenmäärä on liian alhainen

1. Kun käytät pitkää korkeapaineletkua tai korkeapaineletkua, jonka läpimitta on pieni, asenna suihkuputkeen suurempi korkeapainesuutin.

Pumppu ei ole tiivis.

Enintään 3 pisaraa vettä minuutissa on sallittu.

- Jos laite vuotaa tätä enemmän, anna asiakaspalvelun tarkastaa se.

Pumppu kolisee

1. Tarkasta veden tulomäärä (vaaditut määrät, katso luku "Tekniset tiedot").
2. Ilmaa laite (katso luku "Vesilitäntä / Laitteen ilmanpoisto").

3. Puhdista hienosuodatin ja vaihda se tarvittaessa (katso luku "Hoito ja huolto/ Viikoittain").

4. Ota tarvittaessa yhteyttä asiakaspalveluun.

Puhdistusaineseos on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii laitteen virtausnopeudelle.
2. Täytä vaahtoputken säiliö uudelleen.
3. Aseta suurempi suljinimuletkuun.

4. Tarkasta, onko imuletkussa ja säiliöllisessä vaah- tosuuttimessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.

5. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vaahdonmuodostus on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii laitteen virtausnopeudelle.
2. Tarkasta, onko imuletkussa ja säiliöllisessä vaahtoputkessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.
3. Ota tarvittaessa yhteyttä asiakaspalveluun.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai val

mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Maaversio
M	a	a	E	U	E	U	E
Sähköliitäntä
Jännite			V			400
V	a	i	h	e		~	3
Taajuus Hz 50	50	50	50
Suurin sallittu verkon impedanssi			Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Liitäntäteho			kW	8,0	8,8	8,8	9,0
Kotelointiluokka				IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas, tyyppi C)			A	16	16	16	16
Jatkojohto 10 m			mm2	2,5	2,5	2,5	2,5
Jatkojohto 30 m			mm2	4	4	4	4
Vesiliitäntä
Tulopaine (enint.)			MPa	1	1	1	1
Tulolämpötila (enint.)			°C	60	60	60	60
Tulomäärä (väh.)			l/min	20	20	25	31,6
Imunostokorkeus (enint.)			m	0,5	0,5	0,5	0,5
Vedentuloletkun vähimmäispituus			m	7,5	7,5	7,5	7,5
Vedentuloletkun vähimmäisläpimitta			in	1	1	1	1
Imusuodattimen tilausnumero				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Laitteen tehotiedot
Vakiosuuttimen suutinkoko				050 045 075	105
Veden käyttöpaine vakiosuuttimella			MPa	21	25	18	15
Käyttöpaine (enint.)			MPa	27	31	24	21
Pumppausmäärä, vesi			l/min	16,7	16,7	21,67	28,33
Käsiruiskupistoolin rekylivoima			N	57	63	69	85
Mitat ja painot
Tyypillinen käyttöpaino			kg	60	67	67	73
Pituus			mm	720 720 720	720
Leveys			mm	637 637 637	637
Korkeus			mm	1080	1080	1080	1080
Öljymäärä			l	0,65	0,65	0,65	1,2
Öljylaatu			Tyyppi	15W40	15W40	15W40	15W40
Määritetyt arvot EN 60335-2-79 mukaan
Käsi-käsivarsi-tärinäarvo			m/s2	2,8	3,7	2,9	3,0
Epävarmuus K			m/s2	0,8	0,9	0,8	0,8
Äänenpainetaso LpA			dB(A)	69	74	74	76
Epävarmuus KpA			d	B	(	A	)
Äänen tehotaso LWA + epävarmuus KWA			dB(A)	86	91	91	93

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan

Oikeus teknisiin muutoksiin pidätetään.

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.367-xxx

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Sovelletut kansalliset standardit

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

HD 10/21-4 S Classic

Mitattu: 84

Taattu: 86

HD 13/18-4 S Classic

Mitattu: 89

Taattu: 91

HD 10/25-4 S Classic

Mitattu: 89

Taattu: 91

HD 17/15-4 S Classic

Mitattu: 91

Taattu: 93

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad

1. Keerake öhueemalduspolt sisse ja keerake kinni.

TÄHELEPANU

Kahjustusoht
