Spirit HSP904MXW - Lämmitys HARVIA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökiuas
Merkki	Harvia
Malli	Spirit HSP904MXW
Teho	9,0 kW (HSPE904M)
Sähköliitäntä	400 V 3N~ tai 230 V 1N~ tai 230 V 3~
Suositeltu saunan tilavuus	8–13 m³
Saunan vähimmäiskorkeus	1900 mm
Mitat (K × L × S)	687 mm × 385 mm × 334 mm
Paino	11 kg
Kivien kapasiteetti	60 kg, halkaisija 5–10 cm, pyöristetyt kivet (peridotiitti, olivini-doleriitti, oliviini)
Suojausluokka	IPX4
Liitäntäkaapelin tyyppi	H07RN-F tai vastaava, poikkipinta 5 × 2,5 mm² (400 V) tai 3 × 10 mm² (230 V 1N~) tai 4 × 2,5 mm² (230 V 3~)
Säilytyslämpötila	0–50 °C
Yhteensopivat ohjauskeskukset	C150400, C150400VKK, CX170400, CX110400, CS110400, CF9400, C170400VKK, C090400
Takuu (kotikäyttö)	2 vuotta
Takuu (huoneistosauna)	1 vuosi
Takuu (ammattikäyttö)	3 kuukautta
Huolto	Järjestä kivet uudelleen vähintään kerran vuodessa, puhdista kiuas kostealla liinalla, käytä harjaa ja saunanpuhdistusainetta
Turvallisuus	Uudelleenasetettava ylikuumenemissuoja, pakolliset turvaetäisyydet, valinnainen turvaristikko

Usein kysytyt kysymykset - Spirit HSP904MXW HARVIA

Mikä saunan tilavuus sopii mallille HSP904MXW?

Kiuas HSPE904M (9 kW) sopii saunan tilavuudelle 8–13 m³. Eristämättömille seinille lisää 1,2 m³ per eristämätön seinäneliö.

Mitkä ovat noudatettavat turvaetäisyydet?

Vähimmäisetäisyydet on ilmoitettu kuvan 2 ohjeessa: esim. 80 mm takaseinästä (A), 900 mm katosta (B), 1900 mm lattiasta (C). Noudata näitä arvoja palovaaran välttämiseksi.

Kuinka kivet asennetaan kiuaseen?

Aseta ensin suurimmat kivet pohjalle ja sivuille ilmanvaihdon varmistamiseksi. Tiivistä ne ritilää vasten, mutta jätä keskelle tyhjää. Varmista, ettei vastuksia näy. Älä kiilaa kiviä vastusten väliin.

Mitä vettä käytetään kivien kostuttamiseen?

Käytä vain juomakelpoista vettä, joka täyttää laatuvaatimukset (humus <12 mg/l, rauta <0,2 mg/l jne.). Älä kaada merivettä tai kloorattua vettä. Kauhan tilavuus ei saa ylittää 0,2 litraa.

Mitä tehdä, jos kiuas ei kuumene?

Tarkista sulakkeet, liitäntäkaapeli ja ylikuumenemissuoja (katso ohjauskeskuksen ohjeet). Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

Kuinka huoltaa kiuasta ja kiviä?

Vähintään kerran vuodessa järjestä kivet uudelleen ja vaihda rikkoutuneet. Puhdista kiuas kostealla liinalla ja miedolla pesuaineella. Älä koskaan puhdista runsaalla vedellä.

Voiko kiuasta käyttää vikavirtasuojan kanssa?

Ei, sähkönsyöttöä ei saa kytkeä vikavirtasuojan kautta. Kytkennän saa suorittaa vain pätevä sähköasentaja voimassa olevien määräysten mukaisesti.

Kuinka ylikuumenemissuoja nollataan?

Ennen nollausta poista ylikuumenemisen syy. Nollaus tapahtuu ohjauskeskuksen kautta. Katso ohjauskeskuksen asennusohjeista tarkka menettely.

Millaisia kiviä suositellaan?

Käytä pyöristettyjä kiviä, halkaisija 5–10 cm, peridotiittia, oliviinidoleriittia tai oliviinia. Älä käytä keraamisia tai pehmeitä vuolukiviä, koska ne eivät ime lämpöä riittävästi.

Kiuas haisee alussa, onko se normaalia?

Kyllä, ensimmäisillä käyttökerroilla kivistä ja kiuasta voi lähteä hajua. Varmista hyvä ilmanvaihto saunassa. Muutaman käyttökerran jälkeen haju häviää.

KÄYTTÖOHJE Spirit HSP904MXW HARVIA

FI Sähkökiukaan käytö- ja asennusohje

Fl: Toimituksen sisälto

√ Kiuas
Lampoanturi
√ Kiinnitysruuvit
Seinatetline
Asennus- ja kaytttoohje

Tämä asennus- ja käytöohje on tarkoitettu saunan omistajalle tai saunan hoidosta vastaavalle henkilolle sekä kiukaan sähköasennuksesta vastaavalle sähkoasantajalle. Kun kiuaas on asennettu, luovutetaan namä asennus- ja käytöohjeet saunan omistajalle tai saunan hoidosta vastaavalle henkilolle. Lue käytöohjeet huolellisesti ennen käytöönottoa.

SV INNEHÄLL

Ennen asentamista. 17

Sujaetaisyydet. 17

Suojakaide. 18

Sahköytkennat. 18

Sahkokiukaan eristysresistanssi. 18

Ohjauskeskuksen ja anturin asentaminen. 18

Kiukaanasentaminen. 18

Vastusten vaihtaminen. 18

Ylikuemenemissuojan palautus. 18

SAUNAHUONE. 19

Saunahuoneen rakenne. 19

Kiuasteho. 19

Saunanseinientummuminen. 20

Saunahuoneenilmanvaihto. 20

Saunahuoneen hygienia. 20

KAYTTOOHJEET 21

Kiuaskivien latominen 21

Saunahuoneen lammittaminen. 22

Kiukaankayttö. 22

Löylynheitto 22

Veden laatuvaatimukset. 22

Saunomisohjeita. 23

Vianetsintä. 23

TAKUU. 89

VARAOSAT. 91

INSTALLATIONSBILDER. 7

VARNINGAR OCH ANMARKINGAR. 24

MONTERINGSANVISING. 26

Tekniska data. 26

Fore monteringen 26

Sakerhetsavstand. 26

Skyddsracke. 27

Elkopplingar. 27

Elaggregatets isolationsresistans. 27

• Kiuas on tarkoitetu lammittamään saunahuone saunomislampötilaan. Muuhun tarkoitukseen käytto on kielletty! Ohjauskeskus on tarkoitetu kiukaan ja ohjauskeskukselle tarkoitettujen saunan toimintojen ohjauseen. Muuhun tarkoitukseen käytto on kielletty!
• Laitteen saa liittä sähköverkoon vain sihen oikeutetu ammatitaitoinen sahkoasentaja voimassa olevien märäysten mukaan. Laitteen asennuksesta vastaavan on annettava sen mukana tuleva asennus- ja käytöohje, sekä tarvittava käytökoulutus käytäjälle ennen asennustyön luovuttamista.
  Kaikki erityisosaamista vaativat huoltotoimet on annettava koulutetun ammattilaisen tehtavaki.
• Kytke laite pois sähköverkosta aina ennen huoltotoimenpiteita!
• Tarkasta laite nakyvien vaurioiden varalta ennen laitteen asennusta ja käyttoönottoa. Älä käytä vaurioitunutta laitetta.
• Tātā laitetta voivat kāyttāa vāhintāan 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietao,Jos heita valvotaan tai heita on opastetttu kāyttāmaan laitetta turvallisesti ja Jos he ymmartavat laitteen kāyttoon liittyvat vaarat. Lapset eivāt saa leikkä laitteella. Lapset eivāt saa puhdistaa laitetta eivätkä he saa tehdā laitteen hoitotoimenpiteita ilman valvontaa.
• Laitteen käytöohjeessa ilmoitettuja arvoja on noudatettava, koska niistä poikkeaminen aiheuttaa palovaaran.
• Saunaan saa asentaa ainoastaan yhden sahkokiukaan, ellei kaytiohjeessa toisin mainita.
• Laite on asennettava niin, etta varoitustekstit ovat helposti luettavissa asennuksen jälkeen.
  Kiuasta tai laitetta ei saa asentaa seinasyvennykseen, ellei kayttohjeessa toisin mainita.
• Jos kiukaan ymparille tehdään suojakaide, on noudatettava kiukaan käyttohjeessa ilmoitettuja suojaetäisyyksiä.
• Jos laitteeseen asennetaan sihen soveltuvia lisātarvikkeita, noudata lisātarvikekohtaisia käytto- ja asennusohjeita!
• Varmista saunahuoneen riittä ilmanvaihto (llman tulisi vaihtua kuusi kertaa tunnissa).
• Alä sijoita tuloilmaventtiā siten, etta ilmavirta vilentä lampoanturia (ks. lampoanturin asennusohje!)
• Jos verkkoliitantajho to vaurioitu, on valmistajan hueltoedustajan tai vastaavan patevän henkilon vaihdettava se vaaran valtamiseksi.
• PVC-eristeisen johdon kayttö kiukaan liitantäkaepelina on kelletty sen lamponhaurauden takia.
• Tarkasta saunan kytkentarasian liittimien kunto aina kiukaan asentamisen yhteydessä. Suosittelemme ruuvilittimiä. Välta jousikuormitteisia liittimiä!
• Älä kytke sahkökiukaan tehonsyöttövikavirtasuojakytkimen kautta.
• Mikäli laitetta käytetän yleisissä saunoissa ilman ajastinta, tulee laitteen päällä olosta kertova merkkivalo sjoittaa tilaan, josta laitetta käytetän.
  Käytä suojahansikkaita kiviä ladottaessa.
  Peitta vastukset kivillä kokonaan, paljaana hehkuva vastus voi aiheuttaa palovaaran!
• Alä laita kiukaan kivitilaan tai sen lajeisyyteen mitään sellaisia esineita tai laitteita, jotka muuttavat kiukaan lapivirtaavan ilman märää tai suuntaa.
• Pyyhi kiuas aika ajoin polysta ja liasta kostealla liinalla. Käytä tarvittaessa mietoja puhdistusaineita. Alä käytä juokseva vettä puhdistuksen yhteydessä.
• Ennen puhdistuksen aloittamista varmista, etta laite on tãysin jäahtynyt.
• Lado kivet uudelleen tai vaihda rikkoutuneet kivet uusiin vahintaan vuoden valein.

• Huom! Käytä vain pyöristettyä kiuaskivia.

• Varo kuumaa kiuasta. Kiukaan kivet ja metalliosat kuumenevat ihoa pottaviki.

• Tarkista aina ennen kiukaan pällekytkentä, ettei kiukaan pällä tai lahietäisyddlä ole mitään tavaroita.
• Ensimmäisillä lammityskerroilla kiua saattaa tuottaa Hajua, varmista saunahuoneen riittäva tuuletus
• Alä heita tai kaada kiukaalle liikaa vetta kerralla, kiehuvaa vetta voi roiskua kylpjöiden pälle.
• Alä heita lóyä silloin, kun joku on kiukaan läheisyydessa.
• Alä kaytä lóylykauhaa, jonka tilavuus ylittäa 0,2 litraa.
• Alä kaytä lóylyvetenä muunlaista vettä, kuin kiukaan káyttohjeessa on ilmoitettu.
  Käytä lólyvedessä vain ainoastaan lólyveteen tarkoitettuja hajusteita niiden käytöohjeiden mukaisesti.
• Pitkäikainen oleskuuumassa saunassa nestaa kehon lamptilaa, mika saattaa olla vaarallista.
• España lasten pääsy kiukaan laheisyyteen.
• Alä jat lapsia, liikuntarajoitteisia, sairaita tai heikkokuntoisia saunomaan ilman valvontaa.
• Selvitä saunomiseen liittyvä terveydelliset rajoitteet laakärin kanssa.
• Liku saunassa varovasti, koska lauteet ja lattiat saattavat olla liukkaita.
• Alä mene kuumaan saunaan huumaavien aineiden (alkoholi, läkkeet, huumeet ym.) vaikutuksenalaisena.
• Alä nuku lammitetyssa saunassa.
• Meri- ja kostea ilmasto saattavat syövyttaa kiukaan metallipintoja.
• Alä käytä saunaa vaatteiden tai pyykkien kuivaaran vuoksi. Sähkölaitteetkin saattavat vioittua runsaasta kosteustesta.
• Ää palauta ylikuumenemissuojaa palautuspainikkeesta, ennen kuin ylikuumenemissuojan laukeamisen syy on selvitetty. Ylikuumenemissuojan saa palauttaa vain ammattitaitoinen huoltomies, ellei käytööhjeessa toisin mainita.
• Tarkista, etta kiuaas on varmasti kytkeytynyt pois paalta ja lopettanut lammittamisen, kun paallaloika on kulunut loppuun.
  Kiukaasta putoavat kuumat kivenpalat saattav vauroittaa lattiapallysteita ja aiheuttaa palovaaran.
• Yleisissä saunoisissa, joissa kiuasta käytetän ilman ajastinta tai yhtäjaksoisesti pidempia aikoja kuin kiukaan tai ohjauslaitteen ajastin tehdasasetuksilla salli, tulee laitetta valvo jatkuvasti.
• Saunahuone ja kiukaan ympäristo tulee tarkastaa aina ennen kuin kiias kytketaän pälle uudelleen tai se kytketaän pälle etäohjausjärestelmällä.
• Saunahuone ja kiukaan ympäristö tulee tarkastaa aina ennen kuin laite saatetaan etähjauksen tai esiajastetun toiminnan vaatimaan valmiustilaan.
• Sähköllammiteisiä kiukaita koskevan tuostandardin IEC/EN 60335-2-53 mukaan etäkäynistystoiminnolla varustettuja ohjauskeskuksia saa käyttaa kiukaan ohjaamiseen ja saatelyyn, kun kiukaaseen tai saunan oveen on asennetu vastaava turvakatkaisu (ovi- tai turvakytkin).

Ei saa peittä! Laitetta kaytettäessö on varottava kuumaa vesihöryä

Tekniset tiedot

		HSPE604M	HSPE904M
Asennustiedot Teho 6 kW 9 kW
		230 V 1N~230 V 3-
		Taajuus 50 / 60 Hz 50 / 60 Hz
		Syöttökaapeli 400 V 3N~ 5 x 1,5 mm2 5	x 2,5 mm2
		230 V 1N~ 3 x 6 mm2 3 x 10 mm2
		230 V 3~ 4 x 1,5 mm2 4 x 2,5 mm2
		Liitäntäkaapelin typpi	H07RN-F tai vastaava
		Sujausluokka	IPX4
		Paino kg	11 kg
		Kivet ja määrää	Ø 5-10 cm / 60 kg
		Varastointi lampötila 0-50 °C
Mitat	Pituus	687 mm	687 mm
	Leveys	385 mm	385 mm
	Svyys	334 mm	334 mm
Sauna	Huonetilavuus m3	5-8 m3 8-14 m3
	Saunan min. korkeus mm	1900	1900
Hyväksytyt lisätarvikkeet	Upotuskaulus	HSP1
	Suojakaide	HSP3M
Ohjauskeskukset	C150400, C150400VKK, CX170400, CX110400, CS110400, CF9400, C170400VKK, C090400(Katso viimeisimmät ohjauskeskusmallit internet-sivuiltamme www.harvia.fi)

Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu asennusohjeeseen ja tarkista seuraavat asi:

Kiuas on teholtaan ja tyypiltaa n sopiva ko. saunahuoneeseen Saunan tilavuusarvoja ei saa ylittaa eik alittaa. Tekniset tiedot.
Syottojannite on sopiva kiukaalle.
Kiukaan asennuspaikka tayttäa suojaetaisyyksien vahimmäisarvot > Tekniset tiedot, > Asennuskuvat: 2. Suojaetaisyydet.

Huom! Saunaan saa asentaa ainoastaan yhden sähkökiukaan. Kias on asennettava niin, etta varoitustekstit ovat helposti luettavissa asennuksen jälkeen.

Sujoetaisyydet

Suohaïsyyksien vahimmäisarvot palava-aineisen materiaaliin on esitetty kuvassa 2.

Arvoja on ehdottomasti noudatettava, koska niistä poikkeaminen aiheuttaa palovaaran!

Suojakaide

Jos kiukaan ymparille tehdäan suojakaide, on noudatettava kuvassa 2. tai kaiteen asennusohjeessa annettuja suojaetäisyyksiä.

Sahköytkennät

Kiukaan saa liittä sahköverkoon vain sihen oikeutetu ammattitaitoinen sahköasentaja voimassaolevien märäysten mukaan.

Asennuskuvat: 6-7
- Kiuas liitetaan puolikiinteasti saunan seinallə olevaan kytkentarasian. Kytkentarasian on olta vroisevedenpitava ja sen korkeus lattiasta saa olla korkeintaan 500 mm. (kuva 7).
- Liitantakaepina tulee kaytttaa kumikaapelityppia H07RN-F tai vastaavaa. HUOM! PVC-eristeisen johdon kaytto kiukaan liitantakaepina on kielletty sen lampohaurauden takia.
- Jos liitäntä- tai asennuskaapelit tulevat saunaan tai saunan seinien sisään yli 1000 mm korkeudelle lattiasta, tuleen niiden kestää kuormitettuina vähintään 170^ lampötila (esim. SSJ). Yli 1000 mm korkeudelle saunan lattiasta asennettavien sahkolaitteiden tulee olla hyväksytjä käytettäviki s 125^ ympäristolampötilassa (merkinta T125).

Sähkökiukaan eristysresistanssi

Sahkoasennusten lopputarkastukssaa saattaa kiukaan eristysresistanssimittauskssaa esiinty "vuotoa", mika johtuu siita, etta lammitysvastuksien eriste aineeseen on paassyt imeymaan ilmassa olevaa kosteutta (varastointi/kuljetus). Kosteus saadaan poistumaan vastuksista parin lammitys kerran jalkeen.

Alä kytke sähkökiukaan tehonsyöttövikavirtasuoha kytkimen kautta!

Ohjauskeskuksen ja anturin asentaminen

• Ohjauskeskuksen mukana on tarkemmat oheet keskuksen kiinnittamisesti seinään.
• Asenna lampo anturi kuvan 5 mukaisesti.

Alä sijoita tuloilmaventtiiliä siten, etta ilmavirta viilentä lmpoanturia. Kuva 11.

Kiukaan asentaminen

Asennuskuvat: 3.-4.

Vastuten vaihtaminen

Asennuskuvat: 9.

Ylikuumenemissuojan palautus

Katso ohjauskeskuksen asennusohje.

Laukeamisen syy on selvitettävä ennen kuin palautuspainiketta painetaan.

FI

SAUNAHUONE

Katso VAROITUKSET JA HUOMIOT!

Katso TEKNISET TIEDOT!

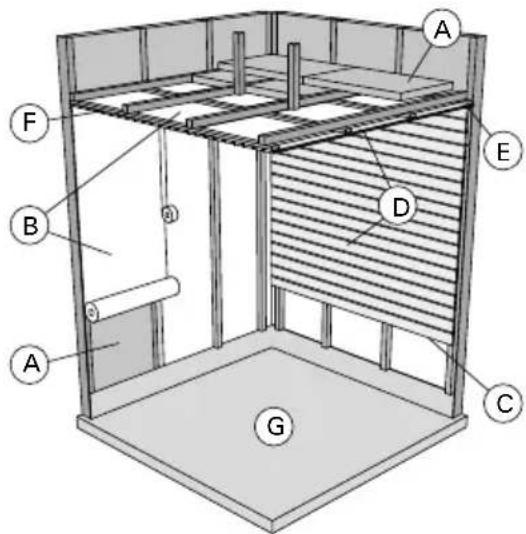

Saunahuoneen rakenne

10.

A. Eristevilla, paksuus 50-100 mm. Saunahuone tulee eristaa huolellisesti, jotta kiusteho voidaan pitaa kohtuullisen pienena.
B. Kosteussulku, esim. alumiinpaperi. Aseta paperin kiiltavä puoli kohti saunan sisatilaa. Teippaa saumat tiiviiksi alumiiniteipillä.
C. Noin 10 mm tuuletsrakoosteussulun ja paneelin valissa (suositus).
D. Pienimassainen 12-16 mm paksu paneelilauta. Selvita ennen paneloinnin aloittamista laitteiden sahkjojhodotukset sekä kiukaan ja lauteiden vaatimat vahvistukset seinissä.
E. Noin 3 mm tuuletusrako seinä- ja kattopaneelin valissä.
F. Saunan korkeus on tavallisesti 2100-2300 mm. Vahimmäiskorkeus riippuu kiukaasta. Ylalauteen ja katon vän tulisi olla enintäan 1200 mm.
G. Kayta keraamisia lattiapäallysteita ja tummia sauma-aineita. Kivista irronnut kivaines ja loylyveden epapuhtaudet saattavat liata ja/tai vauroiittaa herkkiä lattiapäallysteita.

HUOM! Selvita paloviranaisten kansa mitä palomuurin osia saa eristä. Käytöss olevia hormeja ei saa eristä.

HUOM! Suoraan seinään tai katon pinnalle asennettu kevtytsuojaus voi aiheuttaa palovaaran.

HUOM! Saunan lattiale tuleva vesi tulee ohjata lattiakaivoon

Kiuasteho

Kunseinatjakatto ovat paneellipintaiset ja paneelien takana on riittaveraistys,kiukaan teho maaritetaaan saunan tilavuuden mukaan. Eristamattomat seinapinnat (tiili,lasitiili, lasi,betoni,kaakeli yms.) lisaavat kiastehon tarvetta. Lisaa saunan tilavuuteen 1,2m^3 jokaista eristamatonta seinapintaneliota koht. Esim. 10m^3 saunahuone, jossa on lasiovi vastaa tehontarpeeltaan n. 12m^3 saunahuoneessa on hirsiseinat, kerro saunan tilavuus luvulla 1,5. Valitse oikea kiuasteho Tekniset tiedot

Saunan seinien tummuminen

Saunahueneen puupintojen tummuminen ajan mittaan on normalaia. Tummumista saattavat nopeuttaa

auringonvalo
- kiukaan lampo
-seinapintoihin tarkoitetut suja-aineet (suja-aineet kestavat huanosti lampoa)
- kiukaan kivista mureneva ja ilmavirtauksien mukana nouseva hienojakoinen kiviaines.

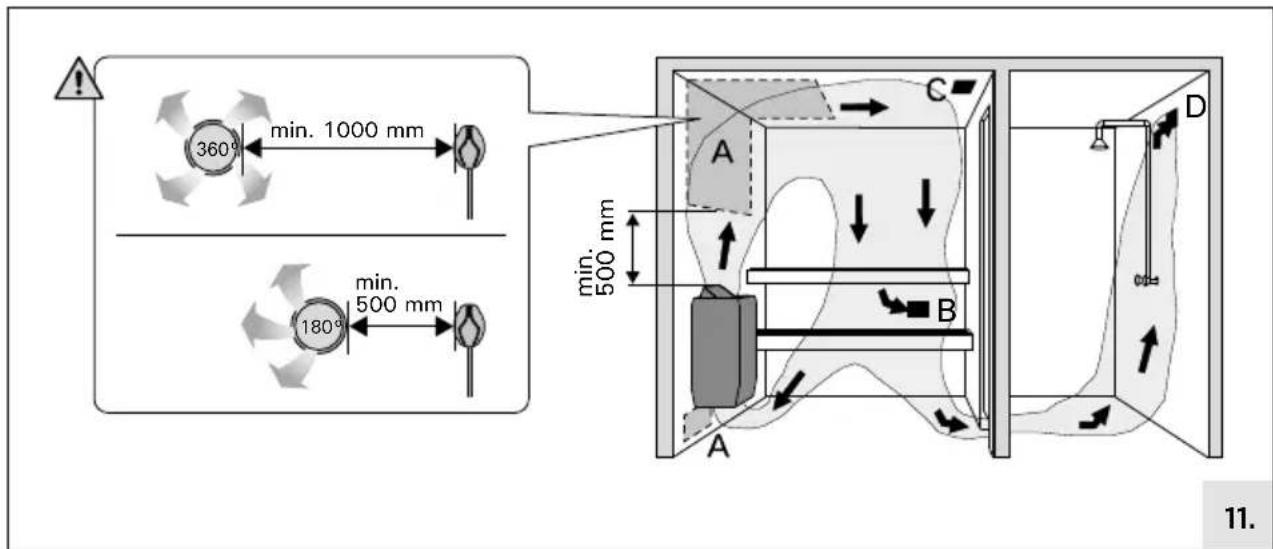

Saunahuoneen ilmanvaihto

Saunahuoneen ilman tulisi vaihtua kuusi kertaa tunnissa. Kuvassa 11 on esimerkkejä saunahuoneen ilmanvaihtoratkaisuista.

HUOM! Alä sijola tuloilmaventtiillä siten, etta ilmavirta vilentäa lmpoanturia.

A. Tuloilmaventtiin koko ja sijoitusalue (0 50 - 100 mm) Jos ilmanvaihto on koneellinen, sjoita tuloilmaventti li kiukaan ylapuolle. Jos ilmanvaihto on painovoinnen, sjoita tuloilmaventti li kiukaan alapuolle tai viereen. Tuloilmputken halkaisijan tulee oll a 50-100 mm.
B. Poistoilmaventtiili (0 100 - 200 mm). Sijoita poistoilmaventtiili mahdollisimman kauas kiukaasta ja lahelle lattiaa.
C. Mahdollinen kuivatusventtiili (suljettu lammittamisen ja saunomisen aikana). Saunan voi kuivattaa myos jattamalla oven auki saunomisen jälkeen.
D. Poistoilmaventti lipesuhuoneessa (0 100 - 200 mm). Jos poistoilmaventti on pesuhuoneen puolella, saunan oven kynnysraon tulee olla vahintaaan 100 mm. Koneellinen postoilmmanvaiahto pakollinen

Saunahuoneen hygienia

• Suosittelemme kayttamaa saunoessa laudeliinoja, jotta hiki ei valuisi lauteille.
  Vahintaan puolen vuoden valein kannattaa saunan lauteet,seinat ja lattia pesta perusteellisesti. Kayta juuriharjaa ja saunanpesuainetta.
• Pyyhi kiua s polysta ja liasta kostealla liinall. Poista kalkkitahrat kiukaasta 10 % sitruunahappoliuoksella ja huhhtele.

Katso VAROITUKSET JA HUOMIOT!

Katso TEKNISET TIEDOT!

Katso ASENNUSKUVAT

Kiuaskivien latominen

Kiuaskivien latomisella on suuri vaikutus sekä kiukaan turvallisuuteen että lólyominaisuuksiin.

Tärkeä tietoa kiuaskivista:

• Sopiva kivimäärä on noin 60 kg. Kivimäärä vaihtee kivilaatujen perusteella.
  Vain halkaisijaltaan 5-10 cm kiaskivet ovat sallittuja
• Kiven pinta tulee olla pyoristetty. Lohkopintaisten kivien käytto on kielletty
• Sopivia kivimateriaialeja ovat peridotitiiti, oliviinidiabaasi ja oliviini.
• Keraamisten "kivien" ja pehmeiden vuolukivien käytö on kielletty. Ne eivat sido riittävasti lampoä kiuasta lammitettäessä. Pehmeät kivet saattavat mumentua ja tukkia ilmankierron. Tämä saattaa johtaa vastusten rikkoutumiseen ja tuotteen poikkeavaan käytäytymiseen
• Huuhdo kiuaskivet kivipólysta ennen kiukaaseen latomista.

Huomioi kivia latoessasi:

- Asennuskuvat: 8.

• Aloita kivien ladonta suurimmilla kivilla, jotka ladotaan kiukaan alaosaan ja sivuille. Tämä varmistaa riittävän ilmankierron ja luo tukevan pohjan kivitilalle.
• Lado kivet tiiviisti terasristikkoa vasten ja kiukaan ylosa valjasti. Varmista etta vastukset eivat paae nakymaan kivien valista. Tivis kerros esta suoraa lamposateilya ylikuumentamasta kiukaan ymparill a olevia materiaaleja. Kiinnita erityisesti huomiota nihin kulmiin, joissa vastukset ovat lahimpnan kehikkoa. Keskella olevien kivien valja. ladonta paastaa ilman virtaamaan kiukaan lapi, jolloin sauna ja kiaskivet lampenevat hyvin.
• Asettele jokainen kivi. Älä pudota kiviä kivitilaan.
• Alä kilaa kiviä tiukasti vastusten valiin. Varmista etta ladonnan ansiosta vastukset pysyvat alkuperäissä asennossa ja muodossa.
• Tue vastukset kivilla siten, etta ne pyszvát pystysuorassa kiukaaseen nahden.
• Alä aseta mitaän vastustunnelin sisäpuolelle
• Lado kivet siten, etta niiden paino on toisten kivien, ei vastusten varassa.
• Alä tee kivistä kekoa kiukaan paälle. Kivitila saa ylettyä kiukaan ilmanohjaimen tasalle. Liallinen kivimärä heikentäilmankiertoja ja heikentäkiukaan ominaisuksia.
• Varmista ennen ensikäytöä, että kivet eivät pääse putoamaan.
• On suositeltavaa sailyttä ylimäräisi kiviä, jotta ne voidaan vaihtaa rikkoutuneiden tilalle tai jos kivitila vajoaa kayton aikana.

Kiukaan kivitilaan tai laheisyyteen ei saa laittaa mitään sellaisia esineita tai laitteita, jotka muuttavat kiukaan lapi virtaavan ilman märää tai suuntaa.

Paljaana hehkuva vastus voi kuumentaa kiukaan suojaetäisyksien ulkopuolellakin olevat materiaalit vaarallisen kuumiki. Tarkista, ettei vastuksia nay kivien takaa. Käytäjänä sinulla on vastuu yllapidosta ja etta kivitila on virheeton kiukaan elinajan.

Yllapito:

Voimakkaan lammonvaihtelun vuoksi kiuaskivet rapautuvat ja murenevat kayton aikana. Lado kivet uudelleen vahintaan kerran vuodessa, kovassa kaytossa useammin. Poista samalla kivitilaan kertynyt kivijate ja vaihda rikkoutuneet kivet. Nain varmistat, etta kiukaan loylyominaisuudet sailyvat eika ylikuumenemisen vaaraa synny. Tarkkaile erityisesti kivien painumista kivillassa. Huolehdi, ettei vastuksia tule ajan mittaan nakyviin. Kivien painuminen on nopeinta noin kahden kuukauden aikana kayttöonotosta.

Saunahuoneen lammittäminen

Kiuas ja kivet tuottavat ensimmäisellä kayttokerralla hajuja, joden poistamiseksi saunahuoneeseen on järjestettävhyvä tuuletus. Jos kiuas on teholtaan sopiva saunahuoneeseen, hyvin lampöeristetty saunahuone lampenee kayttokunteon noin tunnissa. Kiuaskivet kuumenevat yleensä samassa ajassa kuin saunahuonekin. Sopiva lampötila saunahuoneessa on noin 65-80 °C.

Kiukaan kaytto

Tarkista aina ennen kiukaan pällekytkentä, ettei kiukaan pälä tai lahietäisyddä ole mitän tavaroita.

Kiuasta käytetään erillisen ohjauskeskuksen kautta. Tutustu ohjauskeskuksen mukana toimitettaviin käyttohjeisin.

Löylnheitto

Saunan ilma kuivuu, kun saunaa lammitetäan. Tämän vuoksi on tarpeen lisätä ilmankosteutta heittämälla vetta kiukaan kiville. Jokainen ihminen kokee lammon ja koskeuden vaikutuksen omalla tavallaan - cokeilemalla lóydät itsellesi sopivan lamptilan ja ilmankosteuden. Pyri heittämän vetta vain kiaskiville.

Käytä löylykauhaa, Jonka tilavuus on korkeintaan 0,2 litraa. Jos kiukaalle heitetäan tai kaadetaan kerralla liikaa vetta, sitä saattaa roiskua kiehuvan kuumana kylpijöiden pälle. Älä heita löylyä silloin, kun joku on kiukaan laheisyydessä, koska kuuma vesihöyry voi aiheuttaa palovammoja.

Veden laatuvaatimukset

Löylyvetena tulee käyttaa vettä, joka täyttaa talousveden laatuvaatimukset. Löylyvedessä voi käyttaa ainoastaan lóylyveteen tarkoitettuja hajusteita. Noudata Hajusteen mukana toimitettuja ohjeita.

Veden ominaisuus Vaikutukset Suositus
Humuspitoisuus Vär, maku, saostumat <12 mg/l
Rautapitoisuus Vär, haju, maku, saostumat <0,2 mg/l
Mangaanipitoisuus (Mn) Vär, haju, maku, saostumat <0,10 mg/l
Kovuus: tärkeimmät aineet kalkki eli kalsium (Ca) ja magnesium (Mg)	Saostumat Ca: <100 mg/
Kloridipitoinen vesi Korroosio Cl: <100 mg/l
Klooripitoinen vesi Terveysriski Käytö kielletty
Meresisi	Nopea korroosio	Käytö kielletty
Arseeni- ja radonpitoisuudet	Terveysriski Käytö kielletty

Saunomisohjeita

Katso VAROITUKSET JA HUOMIOT!

• Aloita saunominen peseytymällä.
  Istu loylyssa niin kauan, kuin tuntuu mukavalta.
• Unohda kiire ja rentoudu.
  Hyviin saunatapoihin kuuluu, etta huomioit muut saunojat hairitsematta heita aenekkaa kaytoksellasi.
• Alä aja muita lauteilà liialisella lóylynheitolla.
• Jäähdytä eli vilvoittele ihoasi. Jos olet terve, voit nauttia vilvoittelun yhteydessä uimisesta.
• Peseydy saunomisen lopuksi.
• Lepäile ja anna olovi tasaantua. Nauti nestetasapainon palauttamiseksi raikasta juomaa.

Vianetsintä

Kaikki huoltotoimet on annettava koulutetun sahköalan ammattilaisen tehtäviksi.

Kiuas ei lampene.

• Tarkista, etta kiukaan sulakkeet sahkotaulussa ovat ehjat.
• Tarkista, etta kiukaan liitantakaapeli on kytketty
  Tarkista, ettei ylikuumenemissuoja ole lauennut (katso ohjauskuksen asennusohje).

Saunahuone lampenee hitaasti. Kiukaalle heitety vesi jäähdyttä kivet nopeasti.

• Tarkista, etta kiukaan sulakkeet sahkotaulussa ovat ehjat.
• Tarkista, etta kaikki vastukset hehkuvat, kun kiuas on paallä.
  Säddä lampötila korkeammaksi (katso ohjauskeskuksen asennusohje).
• Tarkista, ettei kiukaan teho ole lian pieni
• Tarkista, etta saunahuoneen ilmanvaiahto on järestetty oikein

Saunahuone lampenee nopeasti, mutta kivet eivat ehdi lammetä. Kiukaalle heitetty vesi ei hóyrysty, vaan valuu kivitilan lapi.

• Tarkista, ettei kiukaan teho ole lian suuri
• Tarkista, etta saunahuoneen ilmanvaiahto on järestetty oikein

Paneeli tai muu materiaali kiukaan lahellā tummuu nopeasti.

Tarkista,etta sujaetaisyysvaatimuksettaytyvat
- Tarkista, ettei vastuksia nay kivien takaa. Jos naky, lado kivet uudelleen ja huolehdi, etta vastukset peittyvat kokonaan
- Katso myos kohta > Saunan seinien tummuminen

Kiuas tuottaa Hajua.

• Katso kohta > Saunahuoneen lammittäminen
• Kuuma kiuaas saattaa korostaa ilmaan sekoittuneita hajuja, jotka eivat kutenkaan ole peraisin saunasta tai kiukaasta. Esimerkkeja: maalit, liimat, lammitysoljy, mausteet.

Kiukaasta kuuluu aantä.

• Satunnaiset pamaukset johtuvat yleensä kivista, jotka halkevat kuumuudessa.
  Kiukaan osien lampolaenemen saattaa aiheuttaa aant kiukaan lammetessa.

LÄS NOGA IGENOM VARNINGARNA OCH HANDBOKEN INNAN DU ANVÄNDER PRODUKTEN!

• Perhekäytössä kiukaiden ja ohjauslaitteiden takuuaika on kaksi (2) vuotta.
• Yhteisokäytössä kiukaiden ja ohjauslaitteiden takuuaika on yksi (1) vuosi.
• Laitoskaytossä oleville kiukaille ja ohjauslaitteille takuuaika on kolme (3) kuukautta.
• Takuu ei ole voimassa,Jos kiukaassa kaytetaa muita kuin valmistajan suosittelemia kiaskivia.
• Suosittelemme käytämaaän vain valmistajan varaosia.
• Takuu ei ole voimassa, jos ohjeessa esitetyt veden laatuvaatukset eivat tayty, laitetta ei houlleta ohjeessa esitetyllä tavalla ja/tai asennusta ei ole tehty ohjeessa esitetyllä tavalla.

SV: Garanti
