Tuotetyyppi	Saunakiuas
Merkki	Harvia
Malli	The Wall SW45S HSW450400S
Teho	4,5 kW
Jännite	230 V / 400 V 3~
Mitat (K x L x S)	n. 450 x 400 x 300 mm
Paino	n. 12 kg
Kivimäärä	n. 20 kg saunakiviä
Toiminnot	Lämpötilansäätö, ajastin, sisävalaistus
Ohjaus	Elektroninen, ohjauspaneelilla
Asennus	Seinäasennus
Materiaali	Ruostumaton teräs, sinkitty teräs
Väri	Musta / Hopea
Suojausluokka	IP24
Turvallisuus	Ylikuumenemissuoja, turvallisuuslämpötilanrajoitin, lapsilukko
Huolto	Vaihda kivet säännöllisesti, puhdista kotelo
Varaosat	Lämmitysvastukset, ohjauskortti, lämpötila-anturi
Korjattavuus	Varaosat saatavilla, helppo vaihto
Sertifiointi	CE, TÜV

Usein kysytyt kysymykset - The Wall SW45S HSW450400S HARVIA

Miten asennan Harvia The Wall SW45S:n?

Asennuksen on suoritettava sähköasentaja. Laite asennetaan seinälle ja kytketään sähköverkkoon. Huomioi turvaetäisyydet palaviin materiaaleihin.

Mitkä saunakivet sopivat?

Käytä Harvia-saunakiviä tai muita oliviinidiabaasi-kiviä. Kivimäärä on noin 20 kg.

Kuinka puhdistan saunakiuaksen?

Sammuta kiuas ja anna sen jäähtyä. Poista kivet ja puhdista kotelo kostealla liinalla. Älä käytä voimakkaita puhdistusaineita.

Kuinka vaihdan lämmitysvastukset?

Irrota kiuas sähköverkosta. Poista kansi ja avaa lämmitysvastusten kiinnitysruuvit. Vedä vanhat vastukset ulos ja asenna uudet. Käytä vain alkuperäisiä Harvia-lämmitysvastuksia.

Mitä virhekoodi näytöllä tarkoittaa?

Virhekoodi ilmaisee häiriön. Yleisimmät koodit ovat E1 (ylikuumeneminen) ja E2 (anturivirhe). Sammuta laite ja ota yhteys asiakaspalveluun.

Voinko ohjelmoida ajastimen?

Kyllä, paina ajastin-painiketta ja aseta haluamasi päällekytkentäaika. Lämmitys käynnistyy automaattisesti asetettuna aikana.

Kuinka suuri on sähkönkulutus?

Suurin sähkönkulutus on 4,5 kW. Keskimääräisessä käytössä kulutus on noin 6-8 kWh saunomiskertaa kohden.

Mitä turvatoimintoja kiuas sisältää?

Kiuas sisältää ylikuumenemissuojan, turvallisuuslämpötilanrajoittimen ja lapsilukon. Kriittisissä lämpötiloissa se sammuu automaattisesti.

Kuinka vaihdan sisävalaistuksen?

Katkaise virransyöttö. Poista valaistuksen kansi ja vaihda LED-lamppu vastaavaan. Huomioi oikea kanta.

Mistä löydän käyttöohjeen?

Käyttöohje on laitteen mukana tai ladattavissa PDF-muodossa Harvian verkkosivuilta. Se sisältää kaikki tärkeät tiedot asennuksesta ja käytöstä.

KÄYTTÖOHJE The Wall SW45S HSW450400S HARVIA

Tämä asennus- ja käyttöohje on tarkoitettu saunan omistajalle tai saunan hoidosta vastaavalle henkilölle sekä kiukaan sähköasennuksesta vastaavalle sähköasentajalle. Kun kiuas on asennettu, luovutetaan nämä asennus- ja käyttöohjeet saunan omistajalle tai saunan hoidosta vastaavalle henkilölle. Lue käyttöohjeet huolellisesti ennen käyttöönottoa.

Kiuas on tarkoitettu lämmittämään saunahuone saunomislämpötilaan. Muuhun tarkoitukseen käyttö on kielletty.

Parhaat onnittelut hyvästä kiuasvalinnastanne!

Takuu:

• Perhekäytössä kiukaiden ja ohjauslaitteiden takuuaika on kaksi (2) vuotta.
• Yhteisökäytössä kiukaiden ja ohjauslaitteiden takuuaika on yksi (1) vuosi.
• Laitoskäytössä oleville kiukaille ja ohjauslaitteille takuuaika on kolme (3) kuukautta.
• Takuu ei kata ohjeiden vastaisen asennuksen, käytön tai ylläpidon aiheuttamia vikoja.
• Takuu ei ole voimassa, jos kiukaassa käytetään muita kuin valmistajan suosittelemia kiuaskiviä.

SISÄLLYSLUETTELO

1. KÄYTTÖOHJE 7
   1.1. Kiuaskivien latominen ....7 1.1.1. Ylläpito ....7
   1.2. Saunahuoneen lämmittäminen....7 1.2.1. Löylynheitto....8
   1.3. Höyrystin päällä lämmittämisen yhteydessä ....8 1.3.1. Vesisäilion täyttö, kylmä höyrystin....8 1.3.2. Vesisäilion täyttö, kuuma höyrystin....8 1.3.3. Vesisäilion tyhjentäminen....9 1.3.4. Vedentäyttöautomatiikalla varustetut Combikiukaat (SW45SA, SW70SA, SW90SA)....10
   1.4. Hajusteiden käyttö 10
   1.5. Saunahuoneen kuivattaminen 10
   1.6. Höyrystimen puhdistus 10
   1.7. Saunomisohjeita....10
   1.8. Varoituksia....10 1.8.1. Symbolien selitykset....11
   1.9. Häiriötilanne 11

2. SAUNAHUONE 12
   2.1. Saunahuoneen rakenne .... 12 2.1.1. Saunan seinien tummuminen .... 12
   2.2. Saunahuoneen ilmanvaihto 13
   2.3. Kiuasteho....13
   2.4. Saunahuoneen hygienia.... 13

3. ASENNUSOHJE 14
   3.1. Ennen asentamista 14
   3.2. Suojakaide 14
   3.3. Ohjauskeskuksen ja antureiden asennus 14
   3.4. Kiukaan asentaminen....16
   3.5. Automaattinen vedentäyttö (SW45SA, SW70SA, SW90SA) 18
   3.6. Sähkökytkennät 18
   3.6.1. Sähkökiukaan eristysresistanssi 20
   3.7. Vastusten vaihtaminen....20

4. VARAOSAT....21

Kiuaskivien latomisella on suuri vaikutus kiukaan toimintaan (kuva 1).

Tärkeää tietoa kiuaskivistä:

• Sopiva kivikoko on halkaisijaltaan 5–10 cm.
• Käytä vain kiuaskiviksi tarkoitettuja lohkopintaisia kiviä. Sopivia kivimateriaaleja ovat peridotiitti, oliviinidiabaasi ja oliviini.
• Keraamisten "kivien" ja pehmeiden vuolukivien käyttö on kielletty. Ne eivät sido riittävästi lämpöä kiuasta lämmitettäessä. Tämä saattaa johtaa vastusten rikkoutumiseen.
• Huuhdo kiuaskivet kivipölystä ennen kiukaa-seen latomista.

Huomioi kiviä latoessasi:

• Älä pudota kiviä kivitilaan.
• Älä kiilaa kiviä tiukasti vastusten väliin.
• Lado kivet väljästi, jotta ilma pääsee liikkumaan niiden välistä.
• Lado kivet siten, että niiden paino on toisten kivien, ei vastusten varassa.
• Älä tee kivistä kekoa kiukaan päälle.
• Kiukaan kivitilaan tai läheisyyteen ei saa laittaa mitään sellaisia esineitä tai laitteita, jotka muuttavat kiukaan läpi virtaavan ilman määrää tai suuntaa.

Voimakkaan lämmönvaihtelun vuoksi kiuaskivet rapautuvat ja murenevat käytön aikana. Lado kivet uudelleen vähintään kerran vuodessa, kovassa käytössä useammin. Poista samalla kivitilaan kertynyt kivijäte ja vaihda rikkoutuneet kivet. Näin varmistat, että kiukaan löylyominaisuudet säilyvät eikä ylikuumenemisen vaaraa synny.

1.2. Saunahuoneen lämmittäminen

Kiuas ja kivet tuottavat ensimmäisellä käyttökerralla hajuja, joiden poistamiseksi on järjestettävä sauna-huoneeseen hyvä tuuletus.

Jos kiuas on teholtaan sopiva saunahuoneeseen,

1.1.1. Underhåll

hyvin lämpöeristetty saunahuone lämpenee käyttökuntoon noin tunnissa (▶2.3.). Kiuaskivet kuumenevat yleensä samassa ajassa kuin saunahuonekin. Sopiva lämpötila saunahuoneessa on noin 65–80 °C.

Tarkista aina ennen kiukaan päällekytkentää, ettei kiukaan päällä tai lähietäisyydellä ole mitään tavaroita. ▶ 1.8. "Varoituksia".

1.2.1. Löylynheitto

Saunan ilma kuivuu, kun saunaa lämmitetään. Tämän vuoksi on tarpeen lisätä ilmankosteutta heittämällä vettä kiukaan kiville. Jokainen ihminen kokee lämmön ja kosteuden vaikutuksen omalla tavallaan – kokeilemalla löydät itsellesi sopivan lämpötilan ja ilmankosteuden.

Käytä löylykauhaa, jonka tilavuus on korkeintaan 0,2 litraa. Jos kiukaalle heitetään tai kaadetaan kerralla liikaa vettä, sitä saattaa roiskua kiehuvan kuumana kylpijöiden päälle. Älä heitä löylyä silloin, kun joku on kiukaan läheisyydessä, koska kuuma vesihöyry voi aiheuttaa palovammoja.

Löylyvetenä tulee käyttää vettä, joka täyttää talousveden laatuvaatimukset (taulukko 1). Löylyvedessä voi käyttää ainoastaan löylyveteen tarkoitettuja hajusteita. Noudata hajusteen mukana toimitettuja ohjeita.

1.3. Höyrystin päällä lämmittämisen yhteydessä Combi-kiukaalla voidaan sauna lämmittää tavanomaisen kiukaan tavoin tai käyttää kiukaan höyrystinominaisuutta lämmityksen yhteydessä.

• Täytä vesisäiliö aina ennen käyttöä!
• Höyrystinsäiliön vesitilavuus on n. 5 litraa, mikä riittää noin kahdeksi tunniksi höyrystintä yhtäjaksoisestikäytettäessä.Höyrystinsäiliön täyttö on tehtävä kiukaan ollessa kylmänä.
• Parhaan kosteuden saunaan saa, kun säätää saunalämpötilan matalaksi (n. 40 °C) ja kosteusarvon korkeaksi (max. 95 %) sekä antaa kiukaan ja höyrystimen lämmittää saunaan n. 1 h.

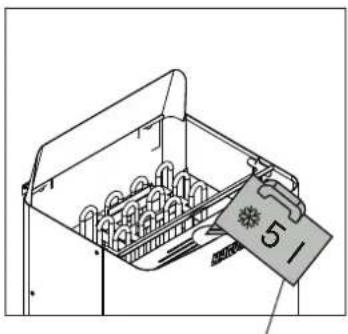

1.3.1. Vesisäiliön täyttö, kylmä höyrystin

Täytä vesisäiliö puhtaalla talousvedellä. Säiliön maksimitäyttömäärä on noin 5 litraa. Kuva 2.

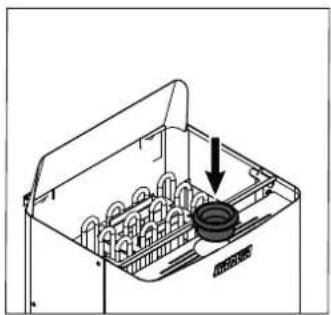

1.3.2. Vesisäiliön täyttö, kuuma höyrystin

Vesisäiliön täyttämistä tai veden lisäystä kuumana olevaan hörystimeen tulisi välttää, koska kuuma höyry ja kuuma höyrystin saattavat aiheuttaa palovammoja. Jos kuitenkin joudut täyttämään vesisäiliön kuumana,

Täytä vesisäiliö aina ennen käyttöä! Fyll alltid vattenbehållaren innan användning!

2

max. täyttömäärä max. nivå för påfyllning

3

toimi seuraavasti suurta varovaisuutta noudattaen:

1. Kytke höyrystin pois päältä.
2. Kaada varovasti kylmää vettä vesisäiliön ritiläosan päälle, josta vesi valuu säiliöön ja jäähdyttää säiliössä olevan kuuman veden.
3. Valuta säiliössä oleva jäähtynyt vesi astiaan ja kaada viemäriin.
4. Täytä vesisäiliö kohdan 1.3.1. mukaisesti.

1.3.3. Vesisäilion tyhjentäminen

Häiriöttömän toiminnan varmistamiseksi tulee vesi- säiliö tyhjentää aina käytön jälkeen. Näin saadaan poistettua epäpuhtauksia, jotka rikastuvat säiliöön veden haihtumisen seurauksena.

Heti käytön jälkeen säiliössä oleva vesi on kuumaa, joten säiliö kannattaa tyhjentää vasta muutaman tunnin kuluttua höyrystimen sammuttamisesta. Kuva 3.

Katso myös kohdasta 1.3.2. alakohdat 1, 2 ja 3.

1.3.4. Vedentäyttöautomatiikalla varustetut Combi-kiukaat (SW45SA, SW70SA, SW90SA)

Ne Combi-kiukaat, jotka on varustettu vedentäyttöautomatiikalla, täyttävät vesisäiliön automaattisesti. Höyrystinsäiliön tyhjen nys venttiili on suljettava ja vesisäiliön täytön sulkuventtiili on avat tava. Katso kuva 3 ja 10.

Saunomisen loputtua sulje vesisäiliön täytön sulkuventtiili. Katso myös kohta 1.3.3.

1.4. Hajusteiden käyttö

Höyrystimessä on mahdollisuus käyttää nestemäisiä ja pussitettuja hajusteita. Nestemäiset hajusteet kaadetaan höyrystimessä olevaan kivikuppiin. Pussitetut hajusteet asetetaan höyryritilän päälle.

Hajusteita käytettäessä on varottava höyrysti mestä purkautuvaa kuumaa höyryä. Vältä veden lisäystä ja hajusteiden asettamista kuumaan höyrystimeen.

Kivikuppi tulee pestä vedellä riittävän usein.

1.5. Saunahuoneen kuivattaminen

Saunahuone tulee kuivattaa huolellisesti aina höyrystimen käytön jälkeen. Kuivumisen nopeuttamiseksi voi kiuasta pitää päällä ja samalla saunan tuuletuksen mahdollisimman suurella.

Jos kiuasta käytetään kuivatukseen on myös varmistettava, että kiuas on mennyt pois päältä säädetyn ajan jälkeen.

1.6. Höyrystimen puhdistus

Höyrystimen vesisäiliön seinämiin kertyy vedessä olevia epäpuhtauksia kuten kalkkia. Kalkin poistoon voi käyttää kotitalouskoneisiin esimerkiksi kahvin- ja vedenkeittimiin tarkoitettuja kalkinpoistoaineita ohjeit tensa mukaan. Ulkopuolinen puhdistus tehdään kostealla liinalla. Ulkopuolista puhdistusta tehtäessä tulee höyrystimen käyttökytkimen olla OFF-tilassa.

1.7. Saunomisohjeita

• Aloita saunominen peseytymällä.
• Istu löylyssä niin kauan, kuin tuntuu mukavalta.
  • Unohda kiire ja rentoudu.
• Hyviin saunatapoihin kuuluu, että huomioit muut saunojat häiritsemättä heitä äänekkäällä käytökselläsi.
• Älä aja muita lauteilta liiallisella löylynheitolla.
• Jäähdytä eli vilvoittele ihoasi. Jos olet terve, voit nauttia vilvoittelun yhteydessä uimisesta.
• Peseydy saunomisen lopuksi.
• Lepäile ja anna olosi tasaantua. Nauti nestetasapainon palauttamiseksi raikasta juomaa.

1.8. Varoituksia

• Pitkäaikainen oleskelu kuumassa saunassa nostaa kehon lämpötilaa, mikä saattaa olla vaarallista.
• Varo kuumaa kiuasta. Kiukaan kivet ja metalliosat kuumenevat ihoa polttaviksi.
• Estä lasten pääsy kiukaan läheisyyteen.
• Älä jätä lapsia, liikuntarajoitteisia, sairaita tai heikkokuntoisia saunomaan ilman valvontaa.
• Selvitä saunomiseen liittyvät terveydelliset rajoitteet lääkärin kanssa.
• Keskustele neuvolassa pienten lasten saunotta-

• Liiku saunassa varovasti, koska lauteet ja lattiat saattavat olla liukkaita.
• Älä mene kuumaan saunaan huumaavien aineiden (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena.
• Älä nuku lämmitetyssä saunassa.
• Meri- ja kostea ilmasto saattavat syövyttää kiukaan metallipintoja.
• Älä käytä saunaa vaatteiden tai pyykkien kuivaushuoneena palovaaran vuoksi. Sähkölaitteetkin saattavat vioittua runsaasta kosteudesta.

1.8.1. Symbolien selitykset

Lue käyttöohje.

Ei saa peittää.

1.9. Häiriötilanne

Jos höyrystin ei toimi, tarkista seuraavat asiat:

• Vesisäiliössä on riittävästi vettä (ks. kohta 1.3.)
• onko ylikuumenemissuoja lauennut (höyrystimen pohjassa on kuittauspainike)
  • onko saunan kosteus liian korkea
• onko termostaatin säätö max. asennossa
  Mikäli kiuas ei lämpene, tarkista seuraavat kohteet:
  • virta on kytkettynä
• termostaatti on käännetty saunan lämpötilaa korkeammalle arvolle
• kiukaan sulakkeet sähkötaulussa ovat ehjät.

mödrarådgivningen.

2.1. Saunahuoneen rakenne

A. Eristevilla, paksuus 50–100 mm. Saunahuone tulee eristää huolellisesti, jotta kiuasteho voidaan pitää kohtuullisen pienenä.
B. Kosteussulku, esim. alumiinipaperi. Aseta paperin kiiltävä puoli kohti saunan sisätilaa. Teippaa saumat tiiviiksi alumiiniteipillä.
C. Noin 10 mm tuuletusrako kosteussulun ja paneelin välissä (suositus).
D. Pienimassainen 12–16 mm paksu paneelilauta. Selvitä ennen paneloinnin aloittamista laitteiden sähköjohdotukset sekä kiukaan ja lauteiden vaatimat vahvistukset seinissä.
E. Noin 3 mm tuuletusrako seinä- ja kattopaneelin välissä.
F. Saunan korkeus on tavallisesti 2100-2300 mm. Vähimmäiskorkeus riippuu kiukaasta (katso taulukko 2). Ylälauteen ja katon välin tulisi olla enintään 1200 mm.
G. Käytä keraamisia lattiapäällysteitä ja tummia sauma-aineita. Kivistä irronnut kiviaines ja löylyveden epäpuhtaudet saattavat liata ja/tai vaurioittaa herkkiä lattiapäällysteitä.
HUOM! Selvitä paloviranomaisten kanssa mitä palomuurin osia saa eristää. Käytössä olevia hormeja ei saa eristää.
HUOM! Suoraan seinään tai katon pinnalle asennettu kevytsuojaus voi aiheuttaa palovaaran.
HUOM! Saunan lattialle tuleva vesi tulee ohjata lattiakaivoon.
Saunahuoneen puupintojen tummuminen ajan mittaan on normaalia. Tummumista saattavat nopeuttaa
- auringonvalo
- kiukaan lämpö
- seinäpintoihin tarkoitetut suoja-aineet (suoja-aineet kestävät huonosti lämpöä)
- kiukaan kivistä mureneva ja ilmavirtauksien mukana nouseva hienojakoinen kiviaines.

2.1.1. Saunan seinien tummuminen

2.2. Saunahuoneen ilmanvaihto

Saunahuoneen ilman tulisi vaihtua kuusi kertaa tunnissa. Kuvassa 4 on esimerkkejä saunahuoneen ilmanvaihtoratkaisuista.

2.2. Ventilation i bastun

A. Tuloilmaventtiilin sijoitusalue. Jos ilmanvaihto on koneellinen, sijoita tuloilmaventtiili kiukaan yläpuolelle. Jos ilmanvaihto on painovoimainen, sijoita tuloilmaventtiili kiukaan alapuolelle tai viereen. Tuloilmaputken halkaisijan tulee olla 50–100 mm. Älä sijoita tuloilmaventtiiliä siten, että ilmavirta viilentää lämpöanturia (katso lämpöanturin asennusohje ohjauskeskuksen ohjeesta)!
B. Poistoilmaventtiili. Sijoita poistoilmaventtiili mahdollisimman kauas kiukaasta ja lähelle lattiaa. Poistoilmaputken halkaisijan tulisi olla kaksi kertaa tuloilmaputken halkaisijaa suurempi.
C. Mahdollinen kuivatusventtiili (suljettu lämmittämisen ja saunomisen aikana). Saunan voi kuivattaa myös jättämällä oven auki saunomisen jälkeen.
D. Jos poistoilmaventtiili on pesuhuoneen puolella, saunan oven kynnysraon tulee olla vähintään 100 mm. Koneellinen poistoilmanvaihto pakollinen.

2.3. Kiuasteho

Kun seinät ja katto ovat paneelipintaiset ja paneelien takana on riittävä eristys, kiukaan teho määritetään saunan tilavuuden mukaan. Eristämättömät seinäpinnat (tiili, lasitiili, lasi, betoni, kaakeli yms.) lisäävät kiuastehon tarvetta. Lisää saunan tilavuuteen 1,2 m³ jokaista eristämätöntä seinäpintaneliötä kohti. Esim. 10 m³ saunahuone, jossa on lasiovi vastaa tehontarpeeltaan n. 12 m³ saunahuonetta. Jos saunahuoneessa on hirsiseinät, kerro saunan tilavuus luvulla 1,5. Valitse oikea kiuasteho taulukosta 2.

2.4. Saunahuoneen hygienia

Suosittelemme käyttämään saunoessa laudeliinoja, jotta hiki ei valuisi lauteille.

Vähintään puolen vuoden välein kannattaa saunan lauteet, seinät ja lattia pestä perusteellisesti. Käytä juuriharjaa ja saunanpesuainetta.

Pyyhi kiuas pölystä ja liasta kostealla liinalla. Poista kalkkitahrat kiukaasta 10 % sitruunahappoliuoksella ja huuhtele.

3.1. Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu asennusohjeeseen ja tarkista seuraavat asiat:

• kiuas on teholtaan ja tyypiltään sopiva ko. saunahuoneeseen. Taulukon 2 antamia saunan tilavuusarvoja ei saa ylittää eikä alittaa.
• syöttöjännite on sopiva kiukaalle
• kiukaan asennuspaikka täyttää kuvassa 5 ja taulukossa 2 annetut suojaetäisyyksien vähimmäisarvot

Arvoja on ehdottomasti noudatettava, koska niistä poikkeaminen aiheuttaa palovaaran.

• Saunaan saa asentaa ainoastaan yhden sähkökiukaan.
• Kiuas on asennettava niin, että varoitustekstit ovat helposti luettavissa asennuksen jälkeen.
• Kiukaita ei saa asentaa seinäsyvennykseen.

3.2. Suojakaide

Jos kiukaan ympärille tehdään suojakaide, on noudatettava kuvassa 5 sekä taulukossa 2 annettuja suojaetäisyyksiä.

3.3. Ohjauskeskuksen ja antureiden asennus

Ohjauskes kuksen mukana on tarkemmat ohjeet keskuksen ja termostaatin antureiden asennuksesta.

3.1. Före montering

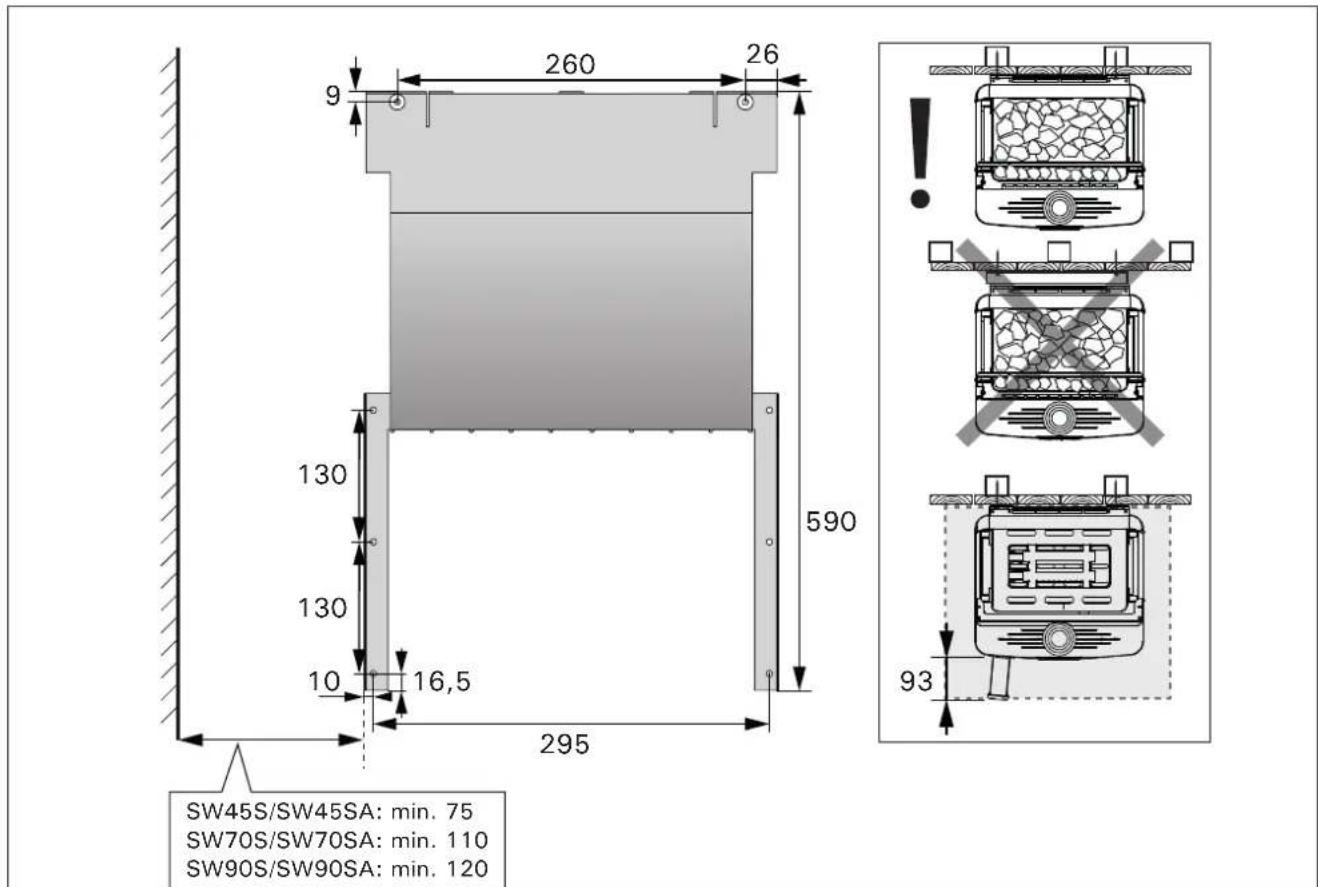

Kuva 5. Kiukaan suojaetäisyydet (mitat millimetreinä)
Bild 5. Säkerhetsavständ (mätten i millimeter)

260 26 9 130 130 10 16,5 295 590 93 SW45S/SW45SA: min. 75 SW70S/SW70SA: min. 110 SW90S/SW90SA: min. 120

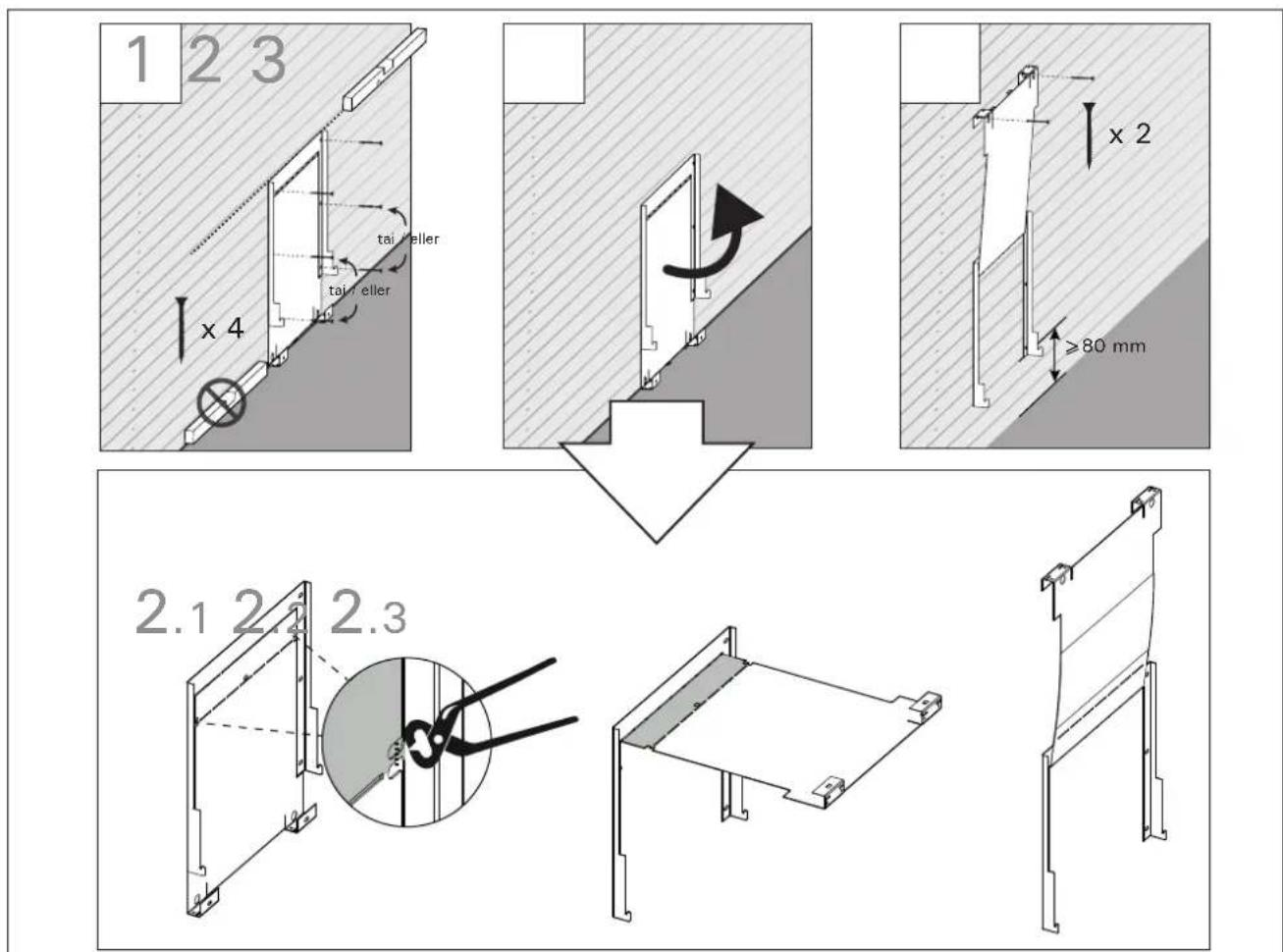

Kuva 6. Kiukaan asennustelineen paikka (mitat millimetreinä)
Bild 6. Placering av aggregatets monteringsställning (måtten i millimeter)

1 2 3 x 4 tai eller tai eller x 2 ≥80 mm 2.1 2 2.3

3.4. Kiukaan asentaminen

Katso kuvat 5 - 9.

1. Kytke kiukaan liitäntäjohto (kuva 8) kiukaaseen.
2. Kiinnitä seinäteline seinään vaakasuoraan käyttäen sopivia kiinnikkeitä. Varmista, ettei kiuas tule pelkän paneelin varaan (kuva 6). Huomioi lattian kaadot (kuva 7:2). Seinäteline asettuu automaattisesti vähintään 80 millimetrin suojakorkeuteen.
3. Nosta kiuas paikalleen ja varmista, että kiuas tulee keskelle telinettä (kuva 9:1-3)
4. Käännä löylynohjain kiinni kiukaaseen ja seinätelineeseen (kuva 9:4-5).
5. Varmista kiinnitys ruuveilla löylyohjaimen takaa (kuva 9:6).
6. Kytke kiukaan liitäntäjohto seinärasiaan.

3.5. Automaattinen vedentäyttö (SW45SA, SW70SA, SW90SA)

Kiuas liitetään kylmävesiverkostoon joustavan liitän täletkun avulla. Lisäksi vesiliittymässä tulee olla sulkuventtiili. Katso kuva 10. Saunan ja/tai pesuhuoneen lattiassa tulee olla lattiakaivo letkurikkojen tai vuotojen varalta.

Kuva 10. Automaattinen vedentäyttö
Bild 10. Automatisk vattenpåfyllning

3.6. Sähkökytkennät

Kiukaan saa liittää sähköverkkoon vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassaolevien määräysten mukaan.

• Kiuas liitetään puolikiinteästi saunan seinällä olevaan kytkentärasiaan (kuva 11: 3). Kytkentärasian on oltava roiskevedenpitävä ja sen korkeus lattiasta saa olla korkeintaan 500 mm.
• Liitäntäkaapelina (kuva 11: 2) tulee käyttää kumikaapelityyppiä H07RN-F tai vastaavaa. HUOM! PVC-eristeisen johdon käyttö kiukaan liitäntäkaapelina on kielletty sen lämpöhaurauden takia.
• Jos liitäntä- tai asennuskaapelit tulevat saunaan tai saunan seinien sisään yli 1 000 mm korkeudelle lattiasta, tulee niiden kestää kuormitettuina vähintään 170 °C lämpötila (esim. SSJ). Yli 1 000 mm korkeudelle saunan lattiasta asennettavien sähkölaitteiden tulee olla hyväksyttyjä käytettäviksi 125 °C ympäristölämpötilassa (merkintä T125).

3.6.1. Soveltuvat ohjauskeskukset

• Harvia Xenio CX110C
• Harvia Xafir CS110C
- Harvia C105S

Katso viimeisimmät ohjauskeskusmallit internet-sivuiltamme www.harvia.fi.

3.6.2. Sähkökiukaan eristysresistanssi

Sähköasennusten lopputarkastuksessa saattaa kiu kaan eristysresistanssimittauksessa esiintyä "vuo toa", mikä johtuu siitä, että lämmitysvastuksien eriste aineeseen on päässyt imeytymään ilmassa olevaa kostutta (varastointi/kuljetus). Kosteus saadaan poistumaan vastuksista parin lämmitys kerran jälkeen.

Älä kytke sähkökiukaan tehonsyöttöä vikavirtasuojakytkimenkautta!

3.6. Elinstallation

Täytä vesisäiliö aina ennen käyttöä! Fyll alltid vattenbehållaren innan användning!

Kuva 11. Kiukaan kytkentä

Kuva 12. Sähkökytkennät
Bild 12. Elinstallation

3.7. Vastusten vaihtaminen

Katso kuva 13.

1. Irrota kiukaan sähkökytkennät, poista kivet ja irrota kiuas seinätelineestä.
2. Väännä rostia kiinnipitävät haitat (2 kpl) auki.
3. Vedä rosti pois.
4. Avaa huoltoluukku kiukaan pohjasta.
5. Irrota vastuksen johtimet ja kiinnitysruuvi.
6. Poista vastus ja pujota uusi vastus tilalle. Kokoa kiuas päinvastaisessa järjestyksessä.

Suosittelemme käyttämään vain valmistajan varaosia.

Tähtis teave saunakivide kohta:

1.5. Saunaruumi kuivatamine

1.6. Aurusti puhastamine

2.4. Saunaruumi hügieen
