KHEV 845 BL - Vasara METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yhdistelmävasara (pora ja taltta) Metabo VibraTech (MVT) -vaimennusjärjestelmällä
Asianmukainen käyttö	Poraus ja taltaus betoniin, tiileen, kiveen ja vastaaviin materiaaleihin
Käyttötapa	Poravasara, taltaus, taltan asennon säätö (lukitus)
Säädettävä iskuvoima	Painike (14) iskuvoiman vähentämiseksi (n. 70%) tai maksimi (100%)
Pysyvä aktivointi	Saatavilla vain taltatilassa, valaistulla painikkeella (10)
Työkalun lukitus	SDS-max, asennus ja irrotus ilman työkalua
Lisäkahva	Sankakahva (MHEV) tai lisäkahva (KHEV) kulmasäädöllä
Syvyysrajoitin	Säädettävä siipiruuvilla (vain KHEV 5-40 BL)
Sähköturvallisuus	Suositellaan vikavirtasuojaa (RCD) (30 mA)
Uudelleenkäynnistyksen estolanka	Elektroninen merkkivalo vilkkuu verkkokatkoksen jälkeen; manuaalinen uudelleenkäynnistys vaaditaan
Ylikuormitussuoja	Elektroninen merkkivalo palaa jatkuvasti; automaattinen tehon vähennys
Äänitaso	Voi ylittää 80 dB(A); kuulosuojainten käyttö pakollista
Vähennetyt tärinät	Metabo VibraTech (MVT) -järjestelmä takakahvassa
Lisävarusteet	SDS-max-taltat, erikoisrasva (viite 6.31800), pölynimujärjestelmä
Huolto ja puhdistus	Puhdista ilma-aukot imuroimalla tai kuivalla ilmalla; irrota pistoke ennen
Korjaukset	Pätevän sähköasentajan toimesta; johdon vaihto Metabon tai valtuutetun huoltoliikkeen toimesta
Hävittäminen	Älä hävitä kotitalousjätteen mukana; kierrätä WEEE-direktiivin mukaisesti
Suojausluokka	II (kaksoiseristys)
Virtalähde	Vaihtovirta, jännite ja taajuus tyyppikilven mukaisesti
Suositeltava jatkojohto	Poikkipinta vähintään 1,5 mm², sovitettu tehonkulutukseen

Usein kysytyt kysymykset - KHEV 845 BL METABO

Kuinka syvyysrajoitin säädetään?

Löysää siipiruuvia (4), säädä syvyysrajoitin (5) haluttuun syvyyteen ja kiristä ruuvi uudelleen. Tämä säätö on saatavilla vain mallissa KHEV 5-40 BL.

Kuinka SDS-max-työkalu asennetaan ja irrotetaan?

Puhdista ja voitele työkalun pää Metabo-erikoisrasvalla. Kierrä työkalua ja työnnä se sisään salpaan asti; lukitus on automaattinen. Irrotusta varten vedä lukitusta (6) taaksepäin ja poista työkalu.

Kuinka käyttötapa valitaan?

Käännä ohjauspainiketta (7) moottorin ollessa pysäytettynä. Asennot: poravasara (KHEV), taltaus tai taltan asennon säätö. Talttaa varten aseta se, käännä painike väliasentoon N, sitten haluttuun asentoon ja lopuksi asentoon ⚠ lukitaksesi.

Kuinka iskuvoimaa vähennetään?

Paina painiketta (14) moottorin ollessa pysäytettynä. Painike syttyy, kun teho on alennettu (noin 70%); sammutettuna maksimiteho (100%). Hyödyllinen herkille materiaaleille.

Kuinka pysyvää aktivointia käytetään?

Pysyvä aktivointi on saatavilla vain taltatilassa. Paina painiketta (10); se syttyy. Poista käytöstä painamalla uudelleen. Huomio: kone jatkaa toimintaa, jos se pääsee karkuun.

Mitä suojavarusteita on käytettävä?

Käytä aina suojalaseja, työkäsineitä, pölynaamaria, turvakenkiä ja kuulosuojaimia. Melu voi ylittää 80 dB(A).

Kuinka laitetta huolletaan?

Imuroi tai puhalla ilma-aukot säännöllisesti kuivalla ilmalla irrotettuasi laitteen verkkovirrasta. Käytä suojalaseja ja pölynaamaria. Vaihda vaurioitunut lisäkahva.

Mitä tehdä ylikuormituksen sattuessa?

Elektroninen merkkivalo (12) palaa jatkuvasti. Tehoa vähennetään ylikuumenemisen estämiseksi. Anna koneen jäähtyä käymällä tyhjäkäynnillä, kunnes merkkivalo sammuu.

Mistä löydän lisävarusteet ja varaosat?

Käytä yksinomaan alkuperäisiä Metabo-lisävarusteita, jotka ovat spesifikaatioiden mukaisia. Tutustu Metabo-luetteloon tai verkkosivustoon www.metabo.com. Varaosaluettelot ovat ladattavissa.

Kuinka laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Noudata kansallisia sähkölaitteiden kierrätysmääräyksiä. EU:ssa se kuuluu WEEE-direktiivin (2002/96/EY) piiriin.

KÄYTTÖOHJE KHEV 845 BL METABO

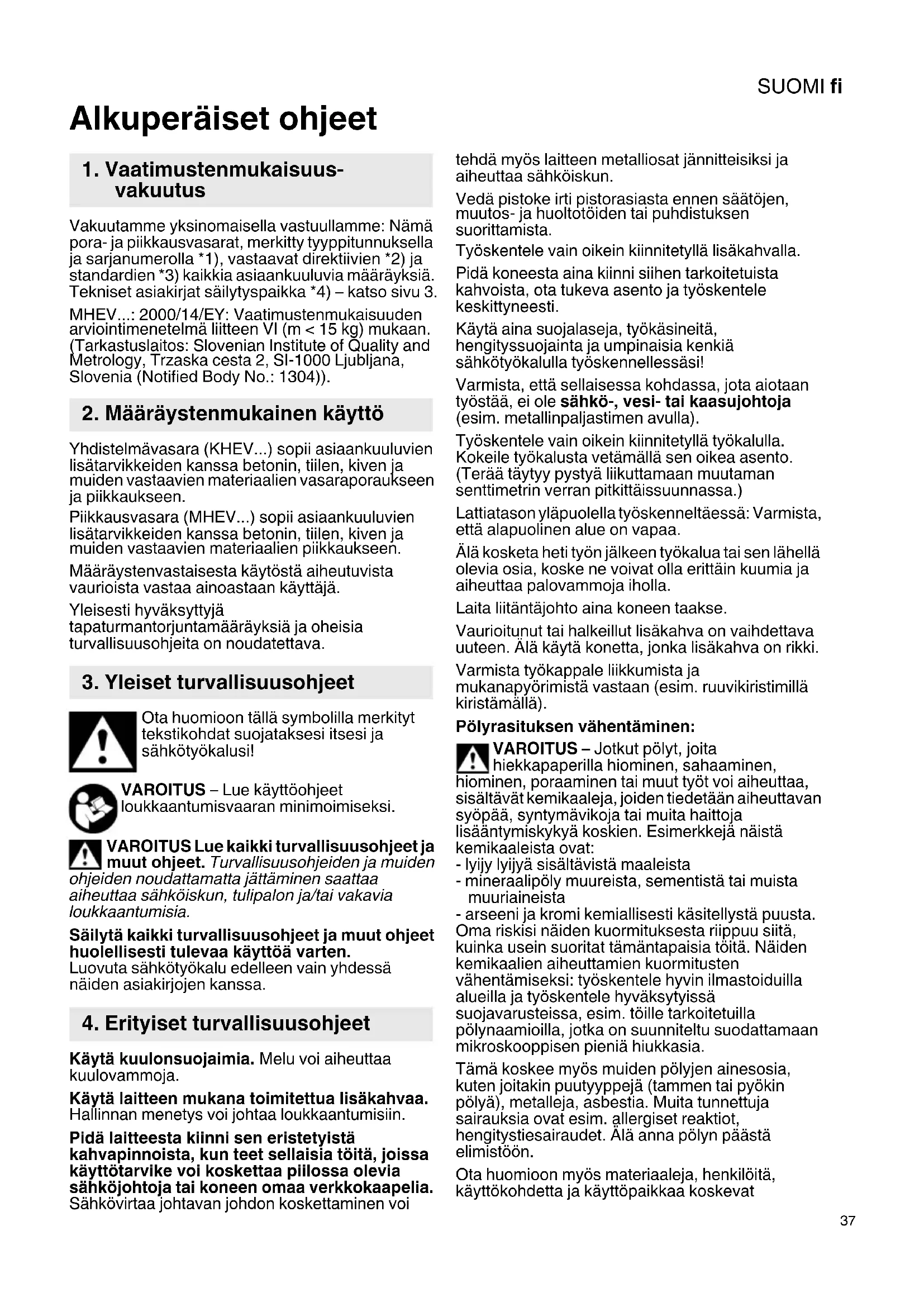

fi Alkuperäiset ohjeet 37

Elektronische signaalindicatie (12)

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä pora- ja piikkausvasarat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat säilytyspaikka *4) – katso sivu 3.

MHEV...: 2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen VI (m < 15 kg) mukaan. (Tarkastuslaitos: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Määräystenmukainen käyttö

Yhdistelmävasara (KHEV...) sopii asiaankuuluvien lisätarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaalien vasaraporaukseen ja piikkaukseen.

Piikkausvasara (MHEV...) sopii asiaankuuluvien lisätarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaalien piikkaukseen.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden den noudattamatta jättäminen saattaa uttaa sähköiskun, tulipalon ja/tai vakavia kaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa. Hallinnan menetys voi johtaa loukkaantumisiin.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia. Sähkövirtaa johtavan johdon koskettaminen voi

tehdä myös laitteen metalliosat jännitteisiksi ja aiheuttaa sähköiskun.

Vedä pistoke irti pistorasiasta ennen säätöjen, muutos- ja huoltotöiden tai puhdistuksen suorittamista.

Työskentele vain oikein kiinnitetyllä lisäkahvalla.

Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

Käytä aina suojalaseja, työkäsineitä, hengityssuojainta ja umpinaisia kenkiä sähkötyökalulla työskennellessäsi!

Varmista, että sellaisessa kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla).

Työskentele vain oikein kiinnitetyllä työkalulla. Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan muutaman senttimetrin verran pitkittäissuunnassa.)

Lattiatason yläpuolella työskenneltäessä: Varmista, että alapuolinen alue on vapaa.

Älä kosketa heti työn jälkeen työkalua tai sen lähellä olevia osia, koske ne voivat olla erittäin kuumia ja aiheuttaa palovammoja iholla.

Laita liitäntäjohto aina koneen taakse.

Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki.

Varmista työkappale liikkumista ja mukanapyörimistä vastaan (esim. ruuvikiristimillä kiristämällä).

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen,

hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat:

• lyijy lyijyä sisältävistä maaleista
• mineraalipöly muureista, sementistä tai muista muuriaineista
• arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. ällergiset reaktiot, hengitystiesairaudet. Ålä anna pölyn päästä elimistöön.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat

SUOMIfi

määräykset ja kansalliset direktiivit (esim. työsuojelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

• Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin.
• Käytä imuria ja/tai ilmanpuhdistinta.
• Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.
• Imuroi tai pese suojavaatteet. Ålä puhalla, pudista tai harjaa niitä.

5. Yleiskuva

Katso sivu 2.

1 Kiristysnuppi *
2 Sankakahva (lisäkahva) *
3 Lisäkahva *
4 Siipiruuvi (poraussyvyyden rajoittimen säätöön) *
5 Poraussyvyyden rajoitin *
6 Työkalun lukitus

7 K y t k e n t ä n u p p i

8 Metabo VibraTech (MVT): integroitu vaimennusjärjestelmä

9 Painokytkin

10 Painike kestokytkentään (vain käyttötavassa piikkaus)

11 Kahva

12 Elektroniikan signaalinäyttö

13 Käyttötilanäyttö (valosignaali verkkojännitteen ollessa päällä)

14 Painike rajoitetulle iskuvoimalle (työskennellessä pehmeän materiaalin kanssa)

* mallista, varustuksesta riippuvainen

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja

verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA.

Käytä ainoastaan jatkojohtoa, jonka vähimmäishalkaisija on 1,5 mm ² . Jatkojohdon on vastattava koneen tehonottoa (vrt. tekniset tiedot). Johtovyyhtiä käytettäessä kelaa johto aina kokonaan auki.

6.1 Sanka- tai lisäkahvan asentaminen

Käytä turvallisuussyistä aina oheista sankakahvaa (2) tai lisäkahvaa (3).

MHEV...:

Avaa lukkorengas kiertämällä kiristysnupista (1) vasemmalle. Sankakahva (2) voidaan kiinnittää paikalleen haluttuun kohtaan ja haluttuun kulmaan. Kiristä kiristysnuppia voimakkaasti.

KHEV...:

Avaa lukkorengas kiertämällä lisäkahvasta (3) vasemmalle. Lisäkahva voidaan kiinnittää haluttuun kulmaan. Kiristä lisäkahva pitävästi paikalleen.

7. Käyttö

7.1 Poraussyvyyden rajoittimen säätö (vain mallissa KHEV 5-40 BL)

Avaa siipiruuvi (4). Säädä poraussyvyyden rajoitin (5) haluamallesi poraussyvyydelle. Kiristä siipiruuvi (4) jälleen.

7.2 Työkalun asettaminen, poistaminen

Puhdista työkalun kiinnityspää ennen käyttöä ja voitele se mukanaolevalla erikoisrasvalla

(lisätarvikkeena: tilausnro 6.31800)! Käytä vain SDS-max työkaluja!

Työkalun asettaminen:

Käännä työkalua ja pistä se paikalleen kunnes se lukittuu. Työkalu lukittuu automaattisesti.

Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan aman senttimetrin verran pitkittäissuunnassa.)

Poista käyttövaruste:

Vedä terän lukitusta (6) nuolen suuntaan taaksepäin (a) ja ota terä pois (b).

7.3 Käyttötavan ja piikkausasennon säätö

Vältä vivun liikkeitä koneella, kun piikkausterä on paikallaan.

Käytä kytkentänuppia (7) vain silloin, kun moottori on pysäytetty.

Haluttu käyttötapa voidaan valita kääntämällä kytkentänupista (7).

Vasaraporaus (vain malleissa KHEV...)

Piikkaus

Piikkausterän asennon kääntäminen haluttuun asentoon.

Piikkausterän asennon säätö: Terä voidaan kiinnittää eri asentoon.

• Laita terä paikalleen.
• Käännä kytkentänuppi (7) väliasentoon
• Käännä piikkausterää, kunnes se on haluamassasi asennossa.

- Käännä kytkentänuppi (7) asentoon

- Käännä piikkausterää, kunnes se lukittuu paikalleen.

Kun piikkausterä on kiinnitetty koneeseen, konetta saa käyttää vain 📂 piikkaukseen.

7.4 Iskuvoimakkuuden säätö

Painiketta (14) painamalla voit muuttaa iskuvoimakkuutta (ja pyörimisnopeutta) (ei kuitenkaan moottorin käydessä).

Painike (14) palaa: rajoitettu iskuvoimakkuus, rajoitettu pyörimisnopeus (noin 70 %)

Painike (14) ei pala: maksimaalinen iskuvoimakkuus, korkea pyörimisnopeus (100 %)

Oikea säätö riippuu kokemuksesta. Esimerkki: kun haluat työstää pehmeitä ja hauraita materiaaleja tai murtaa pintaa varovasti, aseta kytkin asentoon "rajoitettu iskuvoimakkuus".

Kovempien materiaalien käsittelyyn käytä asetusta "maksimaalinen iskuvoimakkuus"

7.5 Päälle-/poiskytkeminen

Hetkellisen käytön päällekytkeminen:

Koneen päällekytkemiseksi paina painokytkintä (9).

Kytke pois päältä vapauttamalla painokytkin (9).

Kestokytkentä (vain käyttötavassa piikkaus 📁:

Kestokytkentää (vain käyttötavassa piikkaus varten kone voidaan kytkeä päälle painiketta (10) painamalla. (Painike (10) palaa.)

Sammuta kone painamalla uudelleen painiketta (10). (Painike (10) ei pala enää.)

Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen

vuoksi laitteen kahvoista on aina pidettävä kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti.

7.6 Metabo VibraTech (MVT)

Vähemmän käsiin kohdistuvaa tärinää ja siten nivelille ystävällinen työskentely.

Älä paina konetta takakahvasta liian kevyesti tai liian kovaa. Keskiasennossa (8) tärinää vähennetään kaikkein tehokkaimmin.

8. Puhdistus, huolto

Imuroi sähkölaitteiden ilmakanavat säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkölaite ensin energiansaannista ja käytä suojalaseja ja hengityksensuojainta.

9. Häiriöiden korjaus

Elektroniikan signaalinäyttö (12)

Merkkivalo vilkkuu - suoja uudelleenkäynnistymistä vastaan

---- Kun kone saa taas virtaa sähkökatkoksen jälkeen, vielä päällekytketty kone ei turvallisuussyistä käynnisty itsestään. Sammuta kone ja käynnistä uudelleen.

Merkkivalo palaa jatkuvasti - ylikuormitus

Jos kone on pitemmän aikaa jatkuvasti ylikuormitettuna, sen ottoteho alenee ja siten vältytään moottorin sallitun lämpötilan ylittämiseltä.

Anna koneen käydä kuormittamattomana, kunnes kone on jäähtynyt ja elektroniikan signaalinäyttö sammuu.

10. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Katso sivu 4.

A Monipuolinen poranterä- ja piikkausterävalikoima mitä erilaisimpiin käyttösovelluksiin.
B Erikoisrasva (työkalun kiinnityspäiden voitelemiseen)
C Imurointijärjestelmä

Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

11. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Liitäntäjohdon saa vaihtaa vain Metabo tai sen valtuuttama korjaamo.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

12. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä pois- tettuja sähkö- ja elektroniikkalaitteita koske-

vassa EU-direktiivissä 2002/96/EY ja maakohtai-sissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen.

13. Tekniset tiedot

Selitykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

P₁ =nimellisottoteho

P₂ =antoteho

n₀ = kierrosluku kuormittamattomana

D₁ =porauksen maksimihalkaisija betoniin vasaraporanterillä

D₂ =porauksen maksimihalkaisija betoniin vasaraporakruunuilla

s_max =maks.iskuluku

SUOMIfi

W =yksittäisiskuvoima

C =terän asentojen määrä

m = paino ilman verkkojohtoa

Mittausarvot ilmoitettu EN 60745 mukaan.

Suojausluokan II kone

\~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat asianomaisia voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 60745 mukaisesti:

a_{h, HD} = värähtelyn säteilyarvo (vasaraporaus betoniin)

a_{h, Cheq}=värähtelyarvo (piikkaus)

K_{h,HD / Cheq} = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

K_pA, K_WA = epävarmuus (äänitaso)

L_pA(M) =mitattu äänen painetaso käyttäjän korvalla direktiivin 2000/14/EY mukaan

L_WA(M) = mitattu äänen tehotaso 2000/14/EY mukaan

L_WA(G) =taattu äänentehotaso 2000/14/EY mukaan

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulosuojaimia!
