Square - Liesituuletin Airforce - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Airforce
Malli	Square
Saatavilla olevat koot	60 cm ja 90 cm (version mukaan)
Sähkönsyöttö	230 V, 50 Hz (maan mukaan)
Maksimiteho	Ei määritelty
Maksimi ilmanvirtaus	Yli 650 m³/h
Nopeuksien lukumäärä	4 (1., 2., 3. ja ajastettu tehostus)
Valaistustyyppi	LED
Ohjaustyyppi	Kosketusnäyttö LED-näytöllä
Rasvasuodatin	Metallinen, pestävä (kuukausittain)
Hiilisuodatin (suodatinversio)	Aktiivihiili, vaihto 6 kuukauden välein
Käyttötapa	Imu- tai suodatin (hiilen kanssa)
Asennusetäisyys (sähköliesi)	70 cm
Asennusetäisyys (kaasu- / sekaliesi)	75 cm (tai enemmän liesiohjeen mukaan)
Virtajohdon pituus	1250 mm
Automaattinen sammutustoiminto	Kyllä, 4 tunnin käyttämättömyyden jälkeen
Tehostusnopeuden ajastus	7 minuuttia, sitten paluu edelliseen nopeuteen
Suositeltu vikavirtasuoja	30 mA
Standardit ja sertifikaatit	CE, WEEE (SER)

Usein kysytyt kysymykset - Square Airforce

Kuinka asentaa Square Airforce liesituuletin oikein?

Noudata vähimmäisetäisyyksiä: 70 cm sähköliesi, 75 cm kaasu- tai sekaliesi. Liesituuletinta voidaan käyttää imuversiona (ulkoilman poisto) tai suodatinversiona (hiilisuodattimella). Varmista, että seinä kestää painon ja sähköasennuksessa on 30 mA vikavirtasuoja.

Kuinka käyttää liesituulettimen ohjaimia?

Painikkeet ovat: + moottori (lisää nopeutta), - moottori (vähentää), Moottori On/Off (käynnistys/pysäytys ja nopeuskierto), Valo On/Off. LED-näyttö näyttää asetukset. Liesituulettimen LED osoittaa nopeuden värillä: vihreä (1.), oranssi (2.), punainen (3.), vilkkua punainen (ajastettu tehostus 7 min).

Kuinka puhdistaa rasvasuodatin?

Puhdista suodatin kerran kuukaudessa käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Astianpesukoneen käyttö voi haalistaa suodatinta, mutta se ei vaikuta sen toimintaan.

Milloin vaihtaa hiilisuodatin?

Aktiivihiilisuodatin ei ole pestävä eikä kierrätettävä. Normaalikäytössä vaihda se 6 kuukauden välein varmistaaksesi hyvän hajunpoiston.

Mitä tehdä, jos kaukosäädin ei toimi?

Suorita yhdistämisprosessi: katkaise virta, kytke se takaisin, paina 5 sekunnin kuluessa valopainiketta kunnes valo syttyy, paina sitten 5 sekunnin kuluessa moottoripainiketta. Odota 10 sekuntia. Jos toimi, luo uusi koodi painamalla samanaikaisesti + ja - -painikkeita 10 sekunnin ajan.

Kuinka asettaa kellonaika liesituulettimen näytöllä?

Paina samanaikaisesti A (valo On/Off) ja B (moottori On/Off) -painikkeita. Näyttö vilkkuu. Aseta tunnit A ja minuutit B. Paina uudelleen A ja B vahvistaaksesi.

Kuinka poistaa kaukosäätimen vastaanotin käytöstä?

Katkaise virta vähintään 10 sekunniksi, kytke uudelleen, pidä liesituulettimen ohjauspaneelissa valo-painiketta painettuna, kunnes valo syttyy. Paina sitten moottori-painiketta. Valojen sammuminen vahvistaa poistamisen käytöstä.

Miksi liesituuletin sammuu automaattisesti?

Liesituuletin sammuu automaattisesti 4 tunnin kuluttua viimeisestä painikkeen painamisesta. Tämä on turvatoiminto tarpeettoman pitkän käytön estämiseksi.

Minkä tyyppistä lamppua käyttää valaistukseen?

Liesituuletin on varustettu LED-lampuilla. Jos toimintahäiriö ilmenee, ota yhteyttä tekniseen tukeen koko valoryhmän vaihtamiseksi. Älä yritä vaihtaa LEDejä itse.

Mitä tehdä, jos valaistus ei toimi?

Tarkista ensin sähkönsyöttö. Jos valot eivät syty, ota yhteyttä huoltopalveluun LED-ryhmän vaihtamiseksi. Älä käytä liesituuletinta ilman toimivaa valaistusta tarvittaessa.

KÄYTTÖOHJE Square Airforce

Laitteen käyttö on sallittu vähintään 8-vuotaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvät tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. Lasten ei saa antaa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjälle kuuluvia puhdistus- ja huoltotoimenpiteitä ellei heidän toimintaansa valvota. Älä koskaan käytä liesituuletinta, ellei ritilää ole asennettu oikein paikalle!

HUOMIO:

Kosketeltavissa olevat osat voivat kuumentua liettä käytettäessä.

Ilmaa ei saa poistaa kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden tuottamien savujen poistoon. Kun liesituuletinta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus. On ehdottomasti kiellettyä liekittää ruokia liesituulettimen alla. Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. Paistaminen on suoritettava yksinomaan valvonnan alla, jotta voidaan välttää ylikuumentuneen öljyn syttymistä palamaan. Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee,

noudata paikallisten asianomaisten viranomaisten antamia määräyksiä.

Tästä laitteesta on maksettava direktiivin 2002/96/EY mukainen sähkö- ja elektroniikkalaiteromun kierrätysmaksu. Kun varmistat, että laite hävitetään asianmukaisesti, estät ympäristölle ja terveydelle haitallisten aineiden pääsyn ympäristöön.

Tuotteesta tai tuoteasiakirjoista

löytyvä merkki ilmoittaa, että

tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- jaelektronisten laitteiden kierrätyspisteeseen.Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.Mikäli virtakaapeli vaurioituu, se on toimitettava mahdollisten vaarojen välttämiseksi valmistajalle, tämän tekniseen palvelupisteeseen tai riittävän teknisen pätevyyden omaavalle henkilölle vaihdettavaksi.

Seuraa samalla alkusivujen kuvia, joiden kirjaimet ja numerot viittaavat tämän tekstin

selityksiin. Tässä käyttöohjeessa annettuja ohjeita on noudatettava tarkasti. Valmistaja ei ole vastuussa laitteen mahdollisesti aiheuttamista haitoista, vahingoista ja tulipaloista, jotka johtuvat tässä käyttöohjeessa annettujen ohjeiden.

Liesituuletinta ei saa kiinnittää seinään, joka ei jaksa kannatella sen painoa, esimerkiksi kipsiseinään.

Keittotason tukipinnan ja tuulettimen välinen minimietäisyys on oltava vähintään 70cm sähköliesien osalta ja 75cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Tuulettimessa on ylempi poistoaukko B, jonka kautta savu poistuu ulos (lmukupuversio A – poistoputki ei kuulu varustukseen). Jos ruoanlaitosta aiheutunutta savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona F asentamalla siihen 1 aktiivihiilisuodatin F, savu ja höyry poistuvat ulos ylemmän suodatinverkon G lävitse.

Varmista, että liesituulettimen läheisyydessä on virtapistoke ja että laitteistossa on 30 mA:n vikavirtasuojakytkin. Verkkovirran jännitteen

on vastattava liesituulettimen sisään kiinnitetyssä tarrassa osoitettua jännitettä. Liesituuletin on varustettu 1250 mm pituisella virtajohdolla jossa mahdollisesti pistoke: jos siihen kuuluu pistoke, liitä liesituuletin voimassa olevien määräysten mukaiseen pistorasiaan, joka on asetettu helppopääsyiseen paikkaan. Jos pistoketta ei kuulu varusteeseen (liitäntä suoraan verkkoon) asenna syöttöverkkoon asennusmääräysten mukaisesti laite, joka takaa kytkennän irti verkosta. Kosketuksien välillä on oltava aukko, joiden avulla virta voidaan kytkeä kokonaan pois päältä jos III-luokan ylijännite syntyy.

Liesituuletin on aina käynnistettävä vähintään 1-nopeudelle kun keittotaso on käytössä.

Tuotteen energiatehokkuustestit on tehty asetuksen (EU) N:o 65/2014 mukaisesti – viitestandardi IEC 61591

Paras energiatehokkuus saavutetaan sijoittamalla mahdolliset liikku-vat paneelit avoimeen asentoon.

Mahdolliset liesituulettimen lähellä olevat kaapit tai hyllyt on asen- nettava vähintään 1 mm päähän tuotteesta.

Oikeaa imua varten, keittotaso on mitoitettava liesituulettimen koon mukaan.

Esimerkiksi:

60 cm:n liesituuletin 60 cm:n keittotasolle (korkeintaan 4 liekkiä)

90 cm:n liesituuletin 78 cm:n keittotasolle (korkeintaan 5 liekkiä)

90 cm:n liesituuletin 90 cm:n keittotasolle (korkeintaan 6 liekkiä)

TlloCo

1: + motor

2: On/Off motor

3: - motor

4: On/Off light

5: Led

Huomautuksia: Liesituulettimessa oleva led-valo osoittaa eri nopeuksia: Vihreä 1-nopeus, oranssi 2-nopeus, punainen 3-nopeus ja vilkkuva punainen 4-nopeus. Virtausnopeudeltaan yli 650 m3/h liesituulettimien suurin nopeus on ajastettu: se toimii 7 minuutin ajan, minkä jälkeen nopeus palautuu automaattisesti suurimmalle ajastamattomalle nopeudelle.

„Jos elektroninen kaukosäädin on vaihdettava, se on säädettävä uudelleen uuden kaukosäätimen taajuudelle noudattaen seuraavaa menetelmää:

Paritusmenettely:

1. Kytke virta pois liesituulettimesta
2. Kytke virta takaisin päälle liesituulettimeen
3. Ensimmäisten 5 sekunnin kuluessa paina valonäppäintä ja vapauta näppäin kun valot syttyvät (ohjaus on kytkettävä päälle näppäimen 3 kautta)
4. Paina moottorin näppäintä 5 sekunnin sisällä ja vapauta näppäin
   Odota nyt noin 10 sekuntia, jonka kuluttua voit käyttää liesituuletinta tavalliseen tapaan.
   Huomautus: neljän jatkuvan toimintatunnin kuluttua näppäimen viimeisestä painalluksesta liesituuletin sammu automaattisesti.
   jos häiriöitä esiintyy muiden läheisyydessä olevien kaukosäätimien kanssa, vaihda koodi.
   Jos elektroninen kaukosäädin on vaihdettava, se on säädettävä uudelleen uuden kaukosäätimen taajuudelle noudattaen seuraavaa paritusmenetelmää.

Kaukosäätimen uuden koodin luonti.

Kaukosäädin toimitetaan ennakkoon asetetuilla koodeilla. Jos haluat luoda satunnaiskoodit uudelleen, noudata seuraavaa menettelyä: paina samanaikaisesti kahta näppäintä noin 10 sekunnin ajan, led-valo syttyy. Paina sitten kahta näppäintä uudelleen (3 sekunnin sisällä). Toimenpide on suoritettu loppuun kun led-valo vilkkuu kolme kertaa. Kun kaukosäätimen koodi on vaihdettu, suorita paritusmenettely uudelleen.

CRISAEIDE

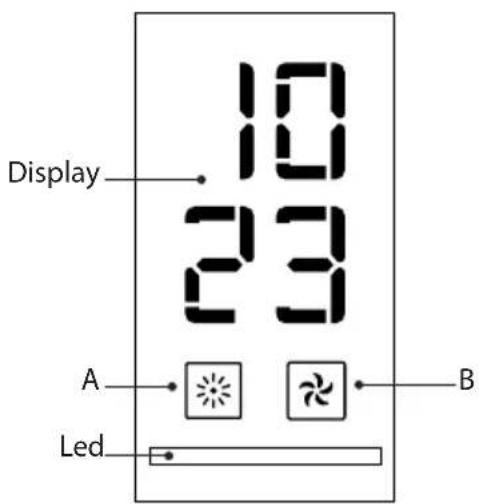

A. Valon ON/OFF -näppäin: näppäintä painamalla liesituulettimen valot syttyvät tai sammuvat.

A. Moottorin ON/OFF -näppäin: näppäintä painamalla moottori käynnistyy/pysähtyy ja imunopeuksien välillä selataan jaksoittain. (0-1.-2.-3.-intensiivinen ajastettu-0)

Kellonajan säätö: kellonajan asettamiseksi, paina samanaikaisesti näppäimiä A ja B, näyttö alkaa vilkkua. Näppäimen A kautta säädetään kellonaikaa, näppäimen B kautta minuutteja. Kun kellonaika on asetettu, paina samanaikaisesti A ja B menettelyn päättämiseksi.

Huomautuksia: Liesituulettimessa oleva LED-valo osoittaa eri nopeuksia: vihreä 1-nopeus, oranssi 2-nopeus, punainen 3-nopeus ja vilkkuva punainen 4-nopeus. Kaikkien liesituulettimien, joiden virtaus ylittää 650 m3/h, viimeinen nopeus on ajastettu; se kestää 7 minuuttia, jonka päättyessä se palaa automaattisesti takaisin viimeiseen ei ajastettuun nopeuteen.

Tämä tuote on varustettu vastaanottimella kaukosäätimellä tehtävään etäohjausta varten (saatavana lisävarusteena) tai keittotason ohjausta varten (myynnissä erikseen).

Jos kaukosäädintä ei ole, estääksesi kaiken tyyppisen interferenssin on suositeltavaa kytkeä vastaan- otin pois päältä seuraavaa menettelyä noudattamalla:

1 Kytke virta pois päältä vähintään 10 sekunniksi
2 Kytke virransyöttö takaisin päälle
3 Liesituulettimen ohjauksessa paina valojen näppäintä, kunnes ne syttyvät palamaan
4 Paina moottorin näppäintä. Valojen sammuminen vahvistaa tapahtuneen poiskytkennän.
Kytkeäksesi vastaanoton uudelleen päälle, noudata kaukosäätimen tai keittotason laiteparin muodostusmenetelmää.

Hitolto

Irrota tuuletin sähköverkosta aina ennen korjaustöiden aloittamista.

Puhdistus

Liesituuletin on puhdistettava usein sisältä (lukuun ottamatta rasvasuodattimen jälkeistä aluetta) ja ulkoa. Käytä puhdistukseen denaturoidulla spriillä tai neutraalilla nestemäisellä puhdistusaineella kostutettua kangasta. Vältä hankaavia aineita sisältävien tuotteiden käyttöä.

Huomio

Tuulettimen puhdistuksesta ja suodattimien vaihdosta annettujen ohjeiden noudattamattajättämisestä voi aiheutua tulipalovaara. On siis suositeltavaa noudattaa annettuja ohjeita.

Rasvasuodatin

puhdistetaan kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta millään tavoin sen suodatinkykyyn.

Hiilisuodatin(ainostaan suodatinversiossa)

Aktiivihilisuodatinta F ei voi pestä eikä käyttää uudestaan. Hillisuodatin on vaihdettava 6 kuukauden välein. Suodatin imee ruoanlaitosta aiheutuneet epämiellyttävät hajut.

Lamppujen vaihto

Huomio! Varmista että lamput ovat jäähtyneet ennen kuin kosket niihin.

LED-LAMPUT

Jos led-valaisinyksikkö ei toimi, ota yhteyttä tekniseen huoltoon koko yksikön vaihtamista varten.

EY-vaatimustenmukaisuusvakuutus:

Allekirjoittanut yritys Airforce S.p.A., osoite via Ca' Maiano 140/E 60044 Fabriano AN, ITALIA, vakuuttaa, että mallit

-Square

joita tämä vakuutus koskee, ovat seuraavien Euroopan yhteisön direktiivien, niiden muutosten sekä direktiivien täytäntöön panemiseksi voimaan saatettujen kansallisten lakien mukaisia:

-EMC 2014/30/EU ;

-LVD 2014/35/EU.

Katso lisätiedot ja tekniset tiedot käyttöohjeen viimeiseltä sivulta.
