KÄYTTÖOHJE PS182 BLACK & DECKER

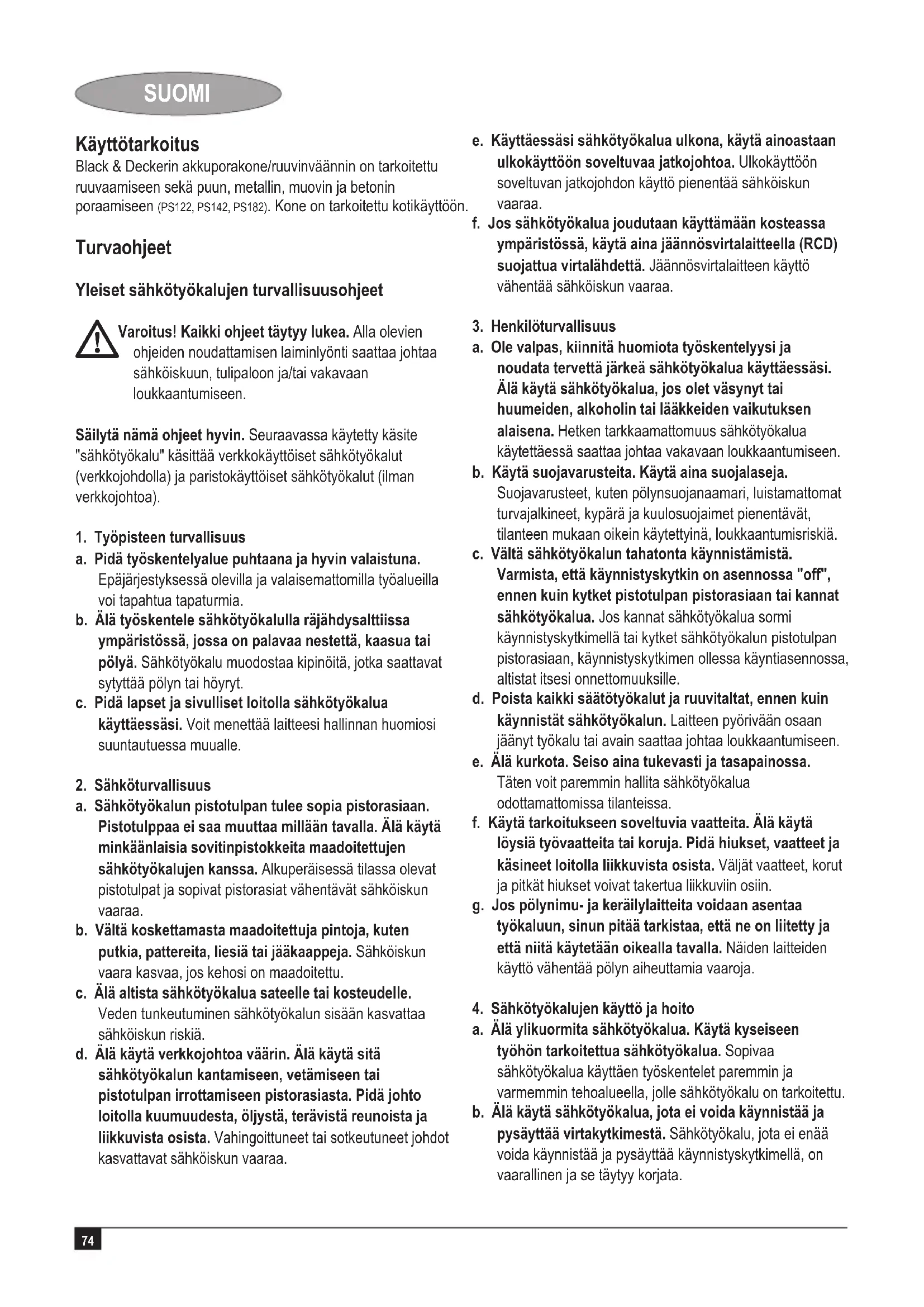

Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä nämä ohjeet hyvin. Seuraavassa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja paristokäyttöiset sähkötyökalut (ilman verkkojohtoa).

1. Työpisteen turvallisuus

a. Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevilla ja valaisemattomilla työalueilla voi tapahtua tapaturmia. b. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

2. Sähköturvallisuus

a. Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia sovitinpistokkeita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä tilassa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f. Jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä, käytä aina jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä. c. Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että käynnistyskytkin on asennossa "off", ennen kuin kytket pistotulpan pistorasiaan tai kannat sähkötyökalua. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan jäänyt työkalu tai avain saattaa johtaa loukkaantumiseen. e. Älä kurkota. Seiso aina tukevasti ja tasapainossa. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g. Jos pölynimu- ja keräilylaitteita voidaan asentaa työkaluun, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.75 SUOMI c. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet laskevat sähkötyökalun tahatonta käynnistysriskiä. d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista. f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden terät ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin tarkoituksenmukaiseen käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Akkukäyttöisten työkalujen käyttö ja hoito

a. Lataa akku vain valmistajan määrittelemällä laturilla. Laturi, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. b. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c. Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akun kosketinten välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d. Väärästä käytöstä johtuen saattaa paristosta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Paristosta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

a. Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Sähkötyökalujen lisäturvallisuusohjeet

Varoitus! Porakoneiden ja iskuporakoneiden lisäturvallisuusohjeet Käytä kuulonsuojaimia iskuporakoneiden käytön yhteydessä. Altistuminen melulle voi aiheuttaa kuulovaurioita. Käytä koneen varusteisiin kuuluvia lisäkahvoja. Koneen hallinnan menetys voi aiheuttaa loukkaantumisen. Käsittele sähkötyökalua eristävien tartuntapintojen avulla kun teet työtä jossa leikkaustarvike voi joutua kosketuksiin piilossa olevien sähköjohtojen tai oman virtajohtonsa kanssa. Jännitteiseen johtimeen koskettava leikkaustarvike saattaa tehdä työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle. Käytä ruuvipuristimia tai vastaavaa keinoa, jolla saat kiinnitettyä ja tuettua työkappaleen tukevalle alustalle. Työkappaleen kannatteleminen käsin tai tukeminen kehoa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteen syntymiseen. Ennen seinien, lattioiden tai kattojen poraamista tarkista sähköjohtojen ja putkistojen sijainnit. Vältä poranterän koskettamista heti poraamisen jälkeen, sillä se saattaa olla kuuma. Henkilöt (lapset mukaan lukien), joilla on fyysisiä, tunnollisia tai henkisiä rajoituksia tai rajallinen kokemus ja tuntemus, eivät saa käyttää tätä laitetta ellei heidän turvallisuudesta vastaava henkilö valvo tai ohjaa heitä laitteen käytössä. Lapsia on valvottava, etteivät he leiki koneen kanssa. Käyttö, johon työkalu on tarkoitettu, on kuvailtu tässä käyttöohjeessa. Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden ja/tai aineellisia vahinkoja. Tärinä Käyttöohjeen teknisissä tiedoissa ja vaatimustenmukaisuusva kuutuksessa ilmoitetut tärinän päästöarvot on mitattu EN 60745-normin vakioiden testimenetelmän mukaisesti ja niitä voidaan käyttää työkalun vertaamisessa toiseen. Ilmoitettua tärinän päästöarvoa voidaan myös käyttää altistumisen arviointiin ennakolta. Varoitus! Sähkötyökalun tärinän päästöarvo voi varsinaisen käytön aikana poiketa ilmoitetusta arvosta riippuen siitä, millä tavalla työkalua käytetään. Tärinän taso voi kohota ilmoitetun tason yläpuolelle.76 SUOMI Kun tärinälle altistumista arvioidaan, jotta voidaan määrittää 2002/44/EY-direktiivin edellyttämät turvatoimenpiteet säännöllisesti sähkötyökaluja työssä käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvion tulee ottaa huomioon varsinaiset käyttöolosuhteet ja työkalun käyttötavan, johon sisältyy kaikkien käyttöjakson osien huomioon ottaminen, kuten ajat, jolloin työkalu on pois päältä tai kun se käy joutokäyntiä sekä käynnistysajan. Koneessa olevat merkit Koneessa on seuraavat kuvakemerkinnät:

Varoitus! Loukkaantumisen vaaran ehkäisemiseksi käyttäjän on luettava käyttöohjeet. Lisäturvaohjeet akuille ja latureille Paristot Älä koskaan yritä avata akkua. Älä altista akkua vedelle. Älä altista akkua kuumuudelle. Älä säilytä akkua paikassa, jonka lämpötila ylittää +40 °C. Lataa akku ainoastaan lämpötilan ollessa +10 °C - +40 °C. Lataa akku käyttäen ainoastaan laitteen mukana toimitettua laturia. Kun poistat pariston käytöstä, noudata kappaleessa "Ympäristönsuojelu" annettuja ohjeita. Laturit Käytä Black & Decker -laturia ainoastaan laitteen mukana toimitetun akun lataamiseen. Muunlaiset akut saattavat räjähtää aiheuttaen henkilö- ja esinevahinkoja. Älä koskaan yritä ladata ei-ladattavia paristoja. Vaihda vialliset johdot välittömästi. Älä altista laturia vedelle. Älä avaa laturia. Älä vahingoita laturia.

Laturi on tarkoitettu vain sisäkäyttöön.

Lue käyttöohje huolellisesti ennen käyttöä. Jos nimellisvirta ylitetään pidemmän aikaa, laite kytkeytyy automaattisesti pois päältä. Tällöin laite ei toimi. Laite on irrotettava verkkovirrasta ja vietävä valtuutettuun huoltokeskukseen korjattavaksi.

Lataa akku ainoastaan lämpötilan ollessa +10 °C - +40 °C.

Lataus valmis (Merkkivalo palaa vihreänä.)

Lataa (Merkkivalo palaa punaisena.) Sähköturvallisuus

Laturi on kaksoiseristetty; siksi erillistä maadoitusta ei tarvita. Tarkista aina ennen laitteen käyttöä, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä koskaan yritä vaihtaa laturia normaaliin verkkovirtapistokkeeseen. Jos sähköjohto on vaurioitunut, se saadaan vaihtaa vain valtuutetussa Black & Deckerin huoltoliikkeessä vaaratilanteiden välttämiseksi. Ominaisuudet Tällä koneella on kaikki tai joitakin seuraavista ominaisuuksista.

1. Virrankatkaisija portaattomalla nopeudensäädöllä

2. Suunnanvaihtokytkin

10. Latausvalo - lataus käynnissä

Kokoaminen Varoitus! Poista akku koneesta aina ennen kokoamista. Akun kiinnittäminen ja poistaminen (kuva B) Kiinnitä akku (5) asettamalla se koneen liitännän kanssa samaan linjaan. Liu'uta akkua liitäntään, kunnes se lukittuu paikalleen. Poista akku painamalla vapautusnappia (11) samanaikaisesti, kun vedät akkua irti. Akun kannen kiinnittäminen (kuva C) Varoitus! Kiinnitä kansi (12) akkuun (5) kuljetusta ja säilytystä varten. Poranterien ja ruuvitalttojen kiinnitys ja poisto (kuva D) Koneessa on pikaistukka, jonka avulla terien vaihtaminen on helppoa. Lukitse työkalu laittamalla suunnanvaihtokytkin (2) keskiasentoon.77 SUOMI Avaa istukka kiertämällä pidikettä (13) toisella kädellä samalla, kun pidät toisella kädellä kiinni työkalusta. Laita tarvike (14) istukkaan. Kiristä istukka kiertämällä pidikettä (13) toisella kädellä samalla, kun pidät toisella kädellä kiinni työkalusta. Käyttö Varoitus! Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Akun lataaminen (kuva A) Akku tulee ladata ennen ensimmäistä käyttökertaa ja aina silloin, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aikaisemmin hoituivat helposti. Ladatessasi akkua ensimmäistä kertaa tai pitkäaikaisen säilytyksen jälkeen, latautuu se vain 80 %:sesti. Usean lataamis- ja tyhjentymiskerran jälkeen akku saavuttaa täyden kapasiteettinsa. Akku voi lämmetä ladattaessa; tämä on normaalia eikä ole merkkinä minkäänlaisesta ongelmasta. Varoitus! Älä lataa akkua alle +4 °C tai yli +40 °C asteen lämpötiloissa. Suositeltu lämpötila lataamiseen on noin +24 °C. 3 tunnin laturin käyttäminen Ladataksesi akun (5) poista se koneesta ja työnnä laturiliitäntä (9) akkuun. Liitä laturi (8) virtalähteeseen. Akku lämpenee latauksen aikana. Akku on latautunut riittävän täyteen normaalia käyttöä varten noin 3 tunnin lataamisen jälkeen. Akku on latautunut täyteen noin 6 tunnin latauksen jälkeen. Poista akku laturista. Varoitus! Laturia ei saa korvata tavallisella vaihtovirtajohdolla. 1 tunnin laturin käyttäminen Akun (5) lataamiseksi poista se koneesta ja aseta se laturiin (8). Akku sopii laturiin vain yhdessä asennossa. Älä laita sitä laturiin väkisin. Varmista, että akku on kunnolla laturissa. Liitä laturi virtalähteeseen. Tarkista, että latauksen merkkivalo (10) on punainen. Jos latausvalo palaa vihreänä, akku on jo täyteen ladattu tai liian kuuma ja sitä ei voi ladata. Jos näin tapahtuu, poista akku laturista, anna sen jäähtyä noin tunnin ajan ja aseta se sitten takaisin. Noin 1. tunnin latauksen jälkeen merkkivalo (10) vaihtaa väriä punaisesta vihreäksi. Akku on nyt latautunut täyteen. Poista akku laturista. Akun kunnon tarkistaminen (kuva E) (PS122, PS142, PS182) Koneessa on akun latauksen tunnistin, jonka avulla voidaan tarkistaa jäljellä oleva lataus. Paina nappia (15) ja pidä se alhaalla. Tarkista, montako valoa (6) palaa: Akun lataustila 1 valo alhainen 2 valoa keskivälissä 3 valoa korkea Pyörimissuunnan valitseminen (kuva F) Käytä eteenpäin (myötäpäivään) suuntautuvaa pyörimisliikettä poraamiseen ja ruuvien kiristämiseen. Käytä taaksepäin (vastapäivään) suuntautuvaa pyörimisliikettä ruuvien tai jumiutuneen poranterän irrottamiseen. Valitaksesi pyörimissuunnan eteenpäin siirrä suunnanvaihtokytkintä (2) vasemmalle. Kun haluat vaihtaa pyörimissuunnan taaksepäin, siirrä suunnanvaihtokytkintä oikealle. Lukitse kone asettamalla suunnanvaihtokytkin keskiasentoon. Momentin valitseminen (kuva G) Koneessa on momentin säädin oikean vääntömomentin valitsemiseksi erilaisiin ruuvaus- ja poraustöihin. Isot ruuvit ja kovat materiaalit vaativat suuremman momentin kuin pienet ruuvit ja pehmeät materiaalit. Säätimessä on monia eri symbolein merkittyjä valintamahdollisuuksia eri käyttötarkoituksia varten. Katso symbolin määritelmä alla olevasta listasta. Jos aiot porata puuta, metallia tai muoveja, aseta säädin (3) oikeaa porausvalintaa vastaavaan asentoon siirtämällä merkki kohdakkain nuolen (16) kanssa. Ruuvaamista varten aseta säädin haluttuun momenttiin. Jos et tiedä vielä oikeaa momenttiasetusta, toimi seuraavalla tavalla: - Aseta säädin (3) pienimmälle momentille. - Kiristä ensimmäinen ruuvi. - Jos momentti ei riitä ruuvin ruuvaukseen, lisää momenttia ja jatka ruuvin kiristämistä. Toista toimenpide, kunnes löydät oikean momentin. Käytä samaa momenttia jäljellä olevien ruuvien kiristämiseen. Momentti-/nopeusalue Ei työstössä käytettävä asento jota käytetään vaihdettaessa pienen nopeuden, suuren nopeuden ja korkean momentin välillä.78 SUOMI Poraustoiminnot Momenttialue: alhainen momentti pienille ruuveilla ja korkea momentti isoille. Korkean momentin poraustoiminnot Suuret poranterät terästä varten Large spade bits in woodSuuret litteät puuporanterät Suuren nopeuden poraustoiminnot Pienen halkaisijan poranterät puuta, muovia ja metallia varten Suuren halkaisijan poranterät puuta, muovia ja metallia varten Iskuporaustoiminnot (PS122, PS142, PS182) Betonin iskuporaus Poraus ja ruuvaus Valitse suunnanvaihtokytkimellä (2) pyörimissuunnaksi eteen- tai taaksepäin. Käynnistä kone painamalla virrankatkaisijaa (1). Koneen nopeus riippuu siitä, kuinka paljon virrankatkaisijaa painetaan. Sammuta kone päästämällä irti kytkimestä. Vinkkejä parhaimman tuloksen saamiseksi Poraus Paina terää kevyesti suoraan työstökappaletta kohti. Vähennä koneen painamista juuri ennen kuin terän kärki tulee ulos työstökappaleen toiselta puolelta. Käytä puunpalaa työstökappaleen alla halkeilun estämiseksi. Käytä litteää puuporanterää poratessasi suuria reikiä puuhun. Käytä HSS-teriä (pikaterästeriä) poratessasi metallia. Käytä betoniteriä poratessasi betonia. Käytä voiteluainetta poratessasi muita metalleja kuin valurautaa tai messinkiä. Tee pistepuikolla aloitusreikä porattavan reiän keskikohtaan, niin porauksen tarkkuus paranee. Ruuvaus Käytä aina oikean mallista ja -kokoista ruuvinväännintä. Jos ruuvi on hankala kiristää, voidaan voiteluaineena käyttää hiukan nestemäistä pesuainetta tai saippuaa. Pidä konetta ja ruuvinväännintä aina kohtisuorassa ruuviin nähden. Huolto Black & Deckerin kone on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyttää suorituskykynsä. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi minkään muunlaista huoltoa. Varoitus! Poista akku ennen työkalun huoltamista. Irrota laturi virtalähteestä ennen puhdistamista. Puhdista koneen ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla siivousliinalla. Puhdista työkalun kuori säännöllisesti kostealla siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Avaa istukka säännöllisin väliajoin ja kopauta sitä pölyjen poistamiseksi sisältä. Ympäristö

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote. Black & Decker tarjoaa mahdollisuuden Black & Decker - tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme.79 SUOMI Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Akut

Black & Deckerin akut voidaan ladata useaan kertaan. Vie loppuunkäytetyt akut niille tarkoitettuun keräyspaikkaan tai -astiaan: Käytä akku täysin loppuun ja poista se sitten työkalusta. NiCd-, NiMH-, Li-Ion-akut ovat kierrätettäviä. Voit viedä ne mihin tahansa valtuutettuun huoltoliikkeeseen tai paikalliseen kierrätyskeskukseen. Kerätyt akut toimitetaan kierrätykseen tai käsitellään asianmukaisesti.Tekniset tiedot PS122/H PS142/H PS182/H Jännite V 12 14 18Kuormittamaton nopeus min 0-400 0-1200 0-400Suurin mahdollinen vääntömomentti Nm 20 23 27Max. porausteho teräs mm 10 10 10 puu mm 25 30 38 betoni mm 10 10 10Paino kg 1,3 1,3 1,3 PS12/H PS14/H PS18/HJännite V 12 14 18Kuormittamaton nopeus min 0-1200 0-400 0-1200Suurin mahdollinen vääntömomentti Nm 20 23 27Max. porausteho teräs mm 10 10 10 puu mm 25 30 38 Paino kg 1,1 1,1 1,2 Akku A12 A12NH A14 A14NH A18 A18NH Teho Ah 1,5 1,5 1,5 1,5 1,5 1,5 Akun tyyppi NiCd NiMH NiCd NiMH NiCd NiMH Paino kg 0,6 0,6 0,7 0,7 0,9 0,9 Laturi 3 tuntia 1 tuntiaJännite V 230 230Latausaika (noin) h 3 1Paino kg 0,4 0,4 EU:n yhdenmukaisuusilmoitus PS122/H, PS142/H, PS182/H, PS12/H, PS14/H, PS18/H Black & Decker vakuuttaa näiden tuotteiden olevan seuraavien standardien vaatimusten mukaisia: 98/37/EY, EN 60745Äänenpainetaso mitattu EN 60745:n mukaisesti:Äänenpaine (L ) 83 dB(A), epävarmuus (K) 3 dB(A)Akustinen teho (L ) 94 dB(A), epävarmuus (K) 3 dB(A)Tärinän kokonaisarvot (kolmiaks. vektorisumma) EN 60745:n mukaisesti:Iskuporaus betoniin (ah, ID) 6,82 m/s , epävarmuus (K) 1,5 m/s Poraus metalliin (a h, D ) < 2,5 m/s , epävarmuus (K) 1,5 m/s Ruuvitalttaus ilman iskua (a h, S ) < 2,5 m/s

epävarmuus (K) 1,5 m/s

Kevin HewittDirector of Consumer EngineeringSpennymoor, County Durham DL16 6JG,Iso-Britannia16-6-2008 Suunnittelu- ja patenttitiedot EY-patenttihakemusnumerot 06114236.0EY-mallisuojahakemusnumerot 000681960 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi. Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta.Tiedot valtuutetuista huoltoliikkeistä löytyvät internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan.80 SUOMI Takuu ei kata vikoja, jotka johtuvat koneen normaalista kulumisesta ylikuormituksesta, virheellisestä käytöstä tai hoidosta vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi81 Ε Λ Λ Η Ν Ι Κ Α Ενδεδειγμένη χρήση Το δραπανοκατσάβιδο Black & Decker έχει σχεδιαστεί για εφαρμογές βιδώματος και για διάτρηση σε ξύλο, μέταλλο, πλαστικά και τοιχοποιία (PS122, PS142, PS182). Αυτο το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά
