Performance C50R - Crosstrainer TUNTURI - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Performance C50R TUNTURI

• Garanti Tunturis ágargarantitunt Garantivillkor Konsumenten har rätt att tillämpa de nationellt lagstadgade rättigheterna gällande konsumentvaror och denna garanti begränsar inte dessa rättigheter. Ägargarantin är giltig endast om Tunturis träningsredskap används i de miljöer som tillåts enligt Tunturi. Vilka miljöer som är tillåtna står i träningsredskapets bruksanvisning. Garantivillkor Garantivillkoren börjar att gälla från inköpsdatumet. Garantivillkoren kan variera mellan olika länder. Kontakta en lokal återförsäljare om garantivillkoren. Garantins omfattning Oavsett omständigheter, ansvarar inte Tunturi New Fitness BV eller Tunturis återförsäljare för uppkomna personskador som påverkar köparen, och som innebär inkomstförlust eller andra ekonomiska följdverkningar. Gegränsninggar i garantin Garantin gäller för arbets- och materialfel, förutsatt att redskapet är i originalmonterat skick. Garantin gäller endast fel som uppstår vid normalt bruk och då den använts enligt Tunturis instruktioner gällande montering, skötsel och användning. Tunturi New Fitness BV och Tunturis återförsäljare ansvarar ej för fel som uppkommer utanför deras kontroll. Garantin gäller endast redskapets ursprungliga ägare och är gällande endast i de länder där det ifnns en godkänd Tunturi New Fitness BV återförsäljare. Garantin gäller ej för redskap eller delar som har ändrats utan Tunturi New Fitness BV:s godkännande. Garantin gäller ej för fel som beror på normalt slitage, felaktig användning, användning i förhållanden som inte är avsett för redskapet, korrosion eller lastnings- och transportskador. Garantin täcker inte ljud som uppstår under användning såvida dessa inte väsentligt hindrar utrustningens användning eller har orsakas av ett fel i utrustningen. Garantin gäller inte för underhållsarbete, som rengöring, smörjning eller normal kontroll av komponenterna och inte heller för monteringsarbete som kunden själv kan göra och som inte kräver att redskapet plockas isär/sätts ihop. Det gäller till exempel byte av mätare, trampor eller andra motsvarande enkla delar. Garantireparationer utförda av andra än en godkänd Tunturi-representant,ersätts inte. Ifall instruktionerna i manualen inte följs upphävs produktens garanti. Försäkran från tillverkaren Tunturi New Fitness BV försäkrar att produkten uppfyller följande standarder och direktiv: EN 957 (HB), 89/336/EEG. Produkten är därför CE- märkt. 01-2017 Tunturi New Fitness BV Purmerweg 1 1311 XE Almere Nederländerna Friskrivning © 2017 Tunturi New Fitness BV Alla rättigheter förbehållna. Produkten och handboken kan komma att ändras. Specifikationer kan ändras utan förvarning.89 Finsk Suomeksi Tämä suomennettu käyttöohje on käännetty Englannin kielestä. Pidätämme oikeudet mahdollisiin käännösvirheisiin. Käännös tehty virallisen, englanninkielisen version pohjalta. Sisältö Crosstrainer Tervetuloa Tunturi Fitness -maailmaan!Kiitämme sinua tämän Tunturi-laitteen ostosta. Tunturi tarjoaa laajan valikoiman ammattimaisia kuntoilulaitteita, mukaan lukien crosstrainerit, juoksumatot, kuntopyörät ja soutulaitteet. Tunturi-laite sopii koko perheelle kuntotasosta riippumatta. Katso lisätiedot verkkosivuiltamme www.tunturi.com Crosstrainer p. 89
• Turvallisuusvaroitukset p. 89
• Sähköturvallisuus 90 Kokoamisohjeet p. 90
• Kuvaus (kuva A) 90Pakkauksen sisältö (kuva. B & C) 90Kokoonpano (kuva. D) 90 Harjoitukset p. 90
• Ohjeita harjoittelua varten 90Syke p. 91
• Käyttö p. 92
• virtalähde (kuva. E-1) 92 Ohjauspaneeli (kuva F) p. 92
• Näytön toimintojen selitys 93Painikkeiden selitykset 93Toiminta . 94Ohjelmat 94Recovery (palautuminen) 95Sovellus & Bluetooth 96 Puhdistus ja huolto p. 96
• Viat ja häiriöt 96 Kuljetus ja säilytys p. 97
• Lisätietoa laitteen omistajalle 97 Tekniset tiedot p. 97
• Takuu p. 97
• Valmistajan vakuutus p. 98
• Vastuuvapauslauseke Turvallisuusvaroitukset ⚠ VAROITUS p. 98

• Lue turvallisuusvaroitukset ja -ohjeet. Turvallisuusvaroitusten ja - ohjeiden jättäminen noudattamatta voi aiheuttaa henkilön loukkaantumisen tai laitevaurion. Säilytä turvallisuusvaroitukset ja - ohjeet myöhempää käyttöä varten. ⚠ VAROITUS
• Sykkeenvalvontajärjestelmät saattavat olla epätarkkoja. Liiallinen harjoittelu saattaa aiheuttaa vakavia vammoja tai kuoleman. Jos tunnet olosi heikoksi, lopeta harjoittelu heti. - Laite on sopiva vain kotikäyttöön. Laite ei ole sopiva kaupalliseen käyttöön. - Enimmäiskäyttö on rajoitettu 3 tuntiin päivässä - Tämän laitteen käyttö lasten tai fyysisesti, aistillisesti, henkisesti, tai liikunnallisesti rajoittuneiden, tai kokemukseltaan ja tiedoiltaan puutteellisten henkilöiden toimesta voi aiheuttaa vaaratilanteita. Heidän turvallisuudestaan vastuussa olevien henkilöiden on annettava selkeät ja tarkat ohjeet laitteen käytöstä ja valvottava laitteen käyttöä. - Ennen harjoituksen aloittamista ota yhteys lääkäriin terveystarkastusta varten. - Jos sinulla on pahoinvointia, huimausta, tai muita epätavallisia oireita, lopeta välittömästi harjoitus ja ota yhteys lääkäriin. - Vältä lihaskipuja ja venähdyksiä aloittamalla jokainen harjoitus lämmittelyjaksolla ja päätä jokainen harjoitus jäähdyttelyjaksolla. Muista venytellä harjoittelun lopuksi. - Laite on sopiva vain sisäkäyttöön. Laite ei ole sopiva ulkokäyttöön. - Käytä laitetta riittävällä tuuletuksella varustetuissa tiloissa. Älä käytä laitetta vetoisissa tiloissa välttääksesi kylmettymisen. - Käytä laitetta vain ympäristölämpötilassa 10 °C - 35 °C. Säilytä laitetta vain ympäristölämpötilassa 5 °C - 45 °C. - Älä käytä tai säilytä laitetta kosteissa tiloissa. Ilmankosteus ei saa koskaan olla yli 80 %. - Käytä laitetta vain sen aiottuun tarkoitukseen. Älä käytä laitetta muihin, kuin tässä käyttöoppaassa esitettyihin tarkoituksiin. - Älä käytä laitetta, jos sen jokin osa on vaurioitunut tai viallinen. Jos osa on vaurioitunut tai viallinen, ota yhteys jälleenmyyjään. - Pidä kätesi, jalkasi ja kehon muut osat pois liikkuvista osista. - Pidä hiuksesi pois liikkuvista osista. - Käytä asianmukaista vaatetusta ja kenkiä. - Pidä vaatteet, korut ja muut esineet pois liikkuvista osista. - Varmista, että vain yksi henkilö kerrallaan käyttää90 Finsk laitetta. Yli 120 kg (265 lbs)) ainava henkilö ei saa käyttää laitetta. - Älä avaa laitetta ilman yhteydenottoa jälleenmyyjääsi. Sähköturvallisuus (koskee vain sähköistä laitetta) - Varmista aina ennen käyttöä, että sähkölähteen jännite on sama kuin laitekilvessä ilmoitettu laitteen nimellisjännite. - Älä käytä jatkojohtoa. - Pidä virtajohto pois kuumasta, öljystä ja terävistä kulmista. - Älä tee muutoksia virtajohtoon tai pistokkeeseen. - Älä käytä laitetta, jos virtajohto tai virtajohdon pistoke on vaurioitunut tai viallinen. Jos virtajohto tai virtajohdon pistoke on vaurioitunut tai viallinen, ota yhteys jälleenmyyjääsi. - Suorista aina virtajohto täysin. - Älä vie virtajohtoa laitteen alitse. Älä laita virtajohtoa maton alle. Älä laita virtajohdon päälle mitään esineitä. - Varmista, ettei virtajohto roiku pöydän kulman yli. Varmista, ettei virtajohtoon voi vahingossa tarttua kiinni tai kompastua. - Älä jätä laitetta ilman valvontaa virtajohdon ollessa liitettynä pistorasiaan. - Älä vedä pistoketta irti pistorasiasta virtajohdosta vetämällä. - Irrota pistoke pistorasiasta, kun laite ei ole käytössä, ennen asennusta tai purkamista ja ennen puhdistusta sekä huoltoa. Kokoamisohjeet Kuvaus (kuva A) Crosstrainer on paikallaan pysyvä kuntoilulaite, jota käytetään simuloimaan kävelyä tai juoksua ilman liiallista rasitusta niveliin. Pakkauksen sisältö (kuva. B & C) - Pakkaus sisältää kuvassa B näytetyt osat. - Pakkaus sisältää kuvassa C näytetyt kiinnittimet. Katso “Kuvaus”-osiota. ‼ ILMOITUS

• Jos osa puuttuu, ota yhteys jälleenmyyjään. Kokoonpano (kuva. D) ⚠ VAROITUS

• Kokoonpane laite esitetyssä järjestyksessä.

• Vähintään kahden henkilön on kannettava ja siirrettävä laitetta. ⚠ HUOMAUTUS

• Sijoita laite kovalle, tasaiselle alustalle.

• Asettakaa laite suojajalustalle lattiapinnan vaurioiden estämiseksi.

• Varaa vähintää 100 cm tilaa laitteen ympärille.

• Katso piirroksesta laitteen oikea asennus. ‼ ILMOITUS

• Kun olet suorittanut asennuksen loppuun, pane tämän tuotteen mukana toimitetut työkalut talteen tulevia huoltotöitä varten. Harjoitukset Harjoituksen on oltava sopivan kevyt, mutta pitkäkestoinen. Aerobic-harjoitus perustuu kehon maksimi hapenottokyvyn parantamiseen, mikä puolestaan parantaa kestävyyttä ja kuntotasoa. Harjoituksen aikana sinun tulisi hikoilla, mutta sinun ei tulisi hengästyä. Harjoittele vähintään kolme kertaa viikossa 30 minuuttia peruskuntotason saavuttamiseksi ja ylläpitämiseksi. Paranna kuntotasoasi lisäämällä harjoituskertojen määrää. On hyödyllistä yhdistää säännöllinen harjoitus terveelliseen dieettiin. Dieettiin sitoutuneen henkilön tulisi harjoitella päivittäin, ensi alkuun korkeintaan 30 minuuttia ja vähitellen lisäten päivittäinen harjoitusaika yhteen tuntiin. Aloita harjoituksesi hitaalla nopeudella ja pienellä vastuksella estääksesi liiallisen rasituksen sydän- verisuonijärjestelmään. Nopeutta ja vastusta voidaan vähitellen lisätä kuntotason parantuessa. Harjoituksesi tehokkuus voidaan mitata seuraamalla sydämesi lyöntinopeutta ja pulssisi nopeutta. Lisää nopeutta ja vastusta vähitellen oman kuntosi mukaan. Pidä pää pystyssä ja kaula suorana välttääksesi stressiä kaulassa, hartioissa ja selässä. Pidä selkäsi suorana. Varmista, että jalkasi ovat keskellä polkimia ja että lantio, polvet, nilkat ja varpaat ovat suoraan eteenpäin. Pidä painosi alaruumiin yläpuolella, huolimatta siitä, nojaatko eteepäin vai seisotko suorana. Lopeta harjoitusjaksosi vähentämällä nopeutta ja vastusta vähitellen. Muista venytellä harjoittelun lopuksi. Ohjeita harjoittelua varten Kuntolaitteen käyttö tarjoaa monia etuja: se parantaa fyysistä kuntoa, kiinteyttää lihaksia ja hallittuun ruokavalion yhdistettynä se auttaa myös pudottamaan painoa.91 Finsk Lämmittelyvaihe Tämän vaiheen tarkoituksena on saada veri virtaamaan nopeammin ympäri kehoa ja panna lihakset tekemään työtä. Lämmittely vähentää myös kramppien ja lihasvammojen riskiä. Suosittelema, että teet muutaman venyttelyharjoituksen alla olevan kuvan mukaisesti. Jokaisen venytyksen tulisi kestää noin 30 sekuntia. Älä tee venytyksiä väkisin tai nykäisten - jos tunnet kipua, LOPETA. Harjoitteluvaihe Tämä on se vaihe, jossa ponnistelet. Säännöllisen harjoittelun tuloksena jalkojesi lihakset tulevat joustavammiksi. Tässä vaiheessa on hyvin tärkeää ylläpitää tasaista nopeutta koko ajan. Rasituksen tulisi olla riittävän suuri, jotta sykkeesi nousee tavoitealueelle alla olevan kaavion mukaisesti

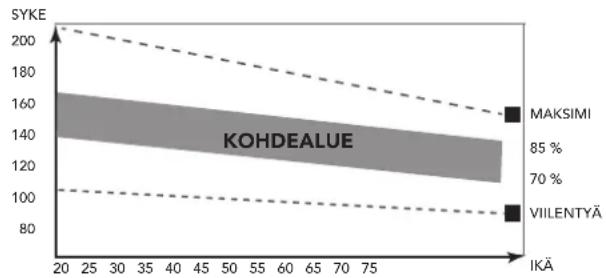

20 25 30 35 40 45 50 55 60 65 70 75 85 % 70 % IKÄ MAKSIMI VIILENTYÄ SYKE KOHDEALUE Tämän vaiheen tulisi kestää vähintään 12 minuuttia, mutta useimmilla aloittelijoilla se on noin 15-20 minuuttia. Jäähdyttelyvaihe Tämän vaiheen tarkoituksena on antaa verenkiertojärjestelmäsi ja lihaksiesi palautua. Jäähdyttelyssä toistetaan lämmittelyvaiheen harjoitukset vähentämällä ensin nopeutta ja jatkamalla tällä nopeudella noin 5 minuuttia. Toista sitten venyttelyharjoitukset pitäen mielessä, että venytyksiä ei saa tehdä väkisin tai nykäisten. Kun kuntosi nousee, voit tarvita pidempiä ja raskaampia harjoituksia. On suositeltavaa treenata vähintään kolme kertaa viikossa, ja harjoittelut olisi hyvä jakaa tasaisesti viikon varrelle. Lihasten kiinteytys Jos tavoitteenasi on lihasten kiinteytys, sinun pitää asettaa vastus suureksi. Silloin jalkojesi lihakset rasittuvat enemmän, etkä ehkä pysty treenaamaan niin pitkään kuin haluaisit. Jos tavoitteenasi on myös kunnon kohentaminen, sinun pitää muuttaa harjoitteluohjelmaasi. Harjoittele lämmittely- ja jäähdyttelyvaiheissa normaalisti, mutta lisää vastusta harjoitteluvaiheessa, jotta jalkasi joutuvat tekemään enemmän työtä. Vähennä tarvittaessa nopeutta, jotta sykkeesi pysyy tavoitealueella. Painon pudotus Ratkaisevaa on se, miten rasittavaa harjoittelu on. Mitä enemmän ja mitä pidempään harjoittelet, sitä enemmän poltat kaloreita. Vaikutus on sama kuin jos harjoittelisit kunnon kohentamiseksi, vaikka tavoite on nyt toinen. Syke Pulssinopeuden mittaus (käsipulssianturit) Pulssinopeus mitataan käsitukien antureilla käyttäjän koskettaessa kumpaakin anturia samanaikaisesti. Pulssi saadaan mitattua mahdollisimman tarkasti, kun iho on hieman kostea ja se koskettaa koko ajan käsipulssiantureita. Jos iho on liian kuiva tai liian kostea, pulssinopeuden mittaus voi olla epätarkempi. ‼ ILMOITUS

• Älä käytä käsipulssiantureita yhdessä sykevyön kanssa.

• Jos asetat rajan sydämen lyöntinopeudelle, rajan ylittyessä kuuluu äänihälytys. Sykkeen mittaus (sykevyö) ‼ ILMOITUS

• Rinnahihna ei ole vakiona tämän kouluttajan kanssa. Kun haluat käyttää langatonta rintahihnaa, sinun on ostettava tämä lisävarusteena. Tarkin sydämen lyöntinopeus saadaan sykevyöllä. Sykemittaus tapahtuu käyttöliittymän sykevastaanottimen ja sykevyön lähettimen avulla. Tarkka sydänmittaus edellyttää lähetinvyön elektrodien olevan hieman kosteita ja jatkuvassa kosketuksessa ihoon. Jos elektrodit ovat liian kuivia tai liian kosteita, sykkeen mittaus voi olla epätarkempi. ⚠ VAROITUS

• Jos sinulla on sydäntahdistin, ota yhteys lääkäriin ennen sykevyön käyttöä. ⚠ HUOMAUTUS

• Jos useita sykemittauslaitteita on vierekkäin, varmista, että niiden keskinäinen etäisyys on vähintään 2 metriä.

• Varmistu, että laitteen sykevastaanottimen ja sykevyön lähettimen kantomatkan sisällä ei ole muita lähettimiä, jotka voisivat aiheuttaa häiriöitä mittauksessa. ‼ ILMOITUS

• Älä käytä sykevyötä yhdessä käsipulssiantureiden kanssa.

• Pidä aina sykevyötä vaatteittesi alla suorassa kosketuksessa ihoosi. Älä pidä sykevyötä vaatteittesi päällä. Jos pidät sykevyötä vaatteittesi päällä, signaalia ei ole.

• Jos asetat rajan sydämen lyöntinopeudelle, rajan ylittyessä kuuluu äänihälytys.

• Lähetin lähettää sykkeen korkeintaan 1,5 metrin etäisyydellä olevaan ohjauspaneeliin. Jos elektrodit eivät ole kosteita, sydämen lyöntinopeus ei tule näytölle.92 Finsk
• Jotkin vaatteiden kuidut (esim. polyesteri, polyamidi) synnyttävät staattista sähköä, mikä voi estää tarkan sydämen lyöntinopeuden mittauksen.• Matkapuhelimet, televisiot ja muut sähkölaitteet luovat sähkömagneettisen kentän, joka voi estää tarkan sydämen• lyöntinopeuden mittauksen. Suurin sallittu sydämen lyöntinopeus (harjoituksen aikana) Suurin sallittu sydämen lyöntinopeus on suurin lyöntinopeus, jonka henkilö voi turvallisesti saavuttaa harjoituksen rasituksella. Seuraavaa kaavaa käytetään laskemaan keskimääräinen suurin sallittu sydämen lyöntinopeus: 220 - IKÄ. Suurin sallittu sydämen lyöntinopeus vaihtelee henkilöstä toiseen. ⚠ VAROITUS
• Varmista, ettet ylitä sydämesi suurinta sallittua lyöntinopeutta harjoituksen aikana. Jos kuulut riskiryhmään, ota yhteys lääkäriin. Aloittelija 50-60% suurimmasta sallitusta sydämen lyöntinopeudesta Sopiva aloittelijoille, painonvartijoille, toipilaille, ja henkilöille, jotka eivät ole harjoitelleet pitkään aikaan. Harjoittele vähintään kolme kertaa viikossa, 30 minuuttia kerrallaan. Edistynyt 60-70% suurimmasta allitusta sydämen lyöntinopeudesta Sopiva henkilöille, jotka haluavat parantaa ja ylläpitää kuntoaan. Harjoittele vähintään kolme kertaa viikossa, 30 minuuttia kerrallaan.. Ekspertti 70-80 % suurimmasta sallitusta sydämen lyöntinopeudesta Sopiva kunnoltaan erittäin hyville henkilöille, jotka ovat tottuneet pitkäkestoisiin harjoituksiin. Käyttö Tukijalkojen säätäminen Laite on varustettu 4 tukijalalla. Tukijalkoja voidaan säätää, jos laite ei ole vakaa. - Käännä tukijalkoja tarpeen mukaan, jotta laite on vakaasti lattialla. - Lukitse tukijalat kiristämällä lukkomutterit. ‼ ILMOITUS
• Laite on vakain, kun kaikki tukijalat on kierretty täysin sisään. Tämän vuoksi, aloita laitteen säätäminen vaakasuoraan kiertämällä kaikki tukijalat ensin täysin sisään, ennen kuin kierrät tarvittavia jalkoja ulospäin laitteen saamiseksi vakaaksi. Poljinten asennon säätäminen Kumpikin poljin voidaan säätää käyttäjän pituuden ja harjoitteluasennon mukaisesti. - Löysennä polkimen 2 kiinnitysnuppia. - Aseta poljin haluttuun asentoon. - Kiristä polkimen kiinnitysnupit. ‼ ILMOITUS
• Varmista, että polkimet on aina asetettu samaan asentoon. Ohjauspaneelin säätö Ohjaupaneeli voidaan säätää käyttäjän pituuden ja harjoitusasennon mukaisesti. - Löysää paneelin säätönuppia. - Siirrä paneeli haluttuun kohtaan. - Kiristä paneelin säätönuppi. virtalähde (kuva. E-1) VirtalähdeKuntolaitteessa on ulkoinen virtalähde. Katso oheisesta kuvasta, missä kuntolaitteesi virtapiste sijaitsee. ‼ ILMOITUS

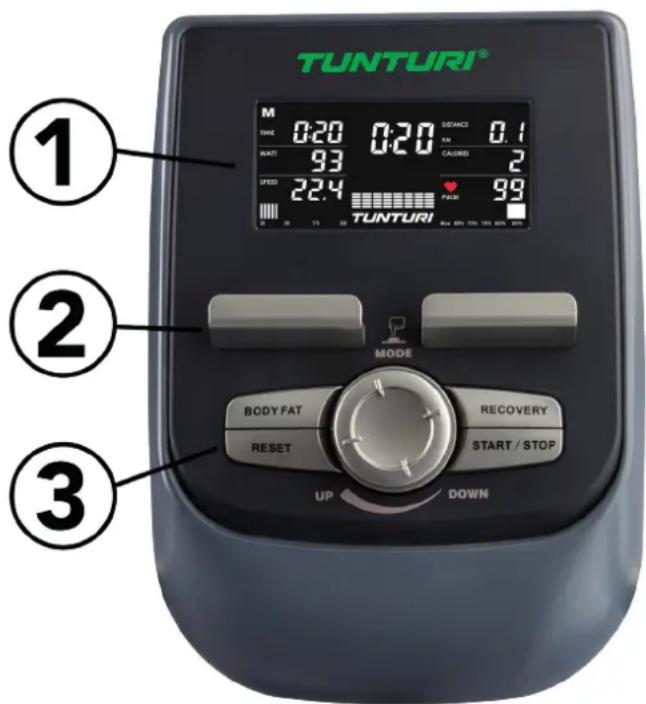

• Kiinnitä muuntaja laitteeseen ennen kuin yhdistät sen pistorasiaan.• Irrota virtajohto seinästä aina kun laitetta ei käytetä. Ohjauspaneeli (kuva F)

1. Näyttö2. taulu/ kirja teline3. painikkeet93

• Pidä ohjauspaneeli pois suorasta auringonvalosta.

• Kuivaa ohjauspaneelin pinta, jos siihen on tippunut hikeä.

• Älä nojaa ohjauspaneeliin.

• Kosketa näyttöä vain sormenpäälläsi. Älä kosketa näyttöä kynsilläsi tai terävillä esineillä. ‼ ILMOITUS

• Ohjauspaneeli siirtyy valmiustilaan, kun laitetta ei ole käytetty 4 minuuttiin. Näytön toimintojen selitys Time (harjoitusaika) - Jos tavoitearvoa ei aseteta, harjoitusaika lasketaan eteenpäin. - Jos on asetettu tavoitearvo, harjoitusaika lasketaan tavoitearvosta taaksepäin 0:an, joka ilmoitetaan äänimerkillä tai valolla.Mikäli harjoittelua jatketaan vielä tavoitteen saavuttamisen jälkeen, aika lasketaan eteenpäin. - Jos näyttö ei harjoittelun aikana vastaanota signaaleja 4 sekuntiin, harjoitusajan laskeminen lopetetaan (STOP). - Alue on 0:00~99:59 Speed - Esittää senhetkisen harjoittelunopeuden. - Alue on 0,0 ~ 99,9 - Jos näyttö ei harjoittelun aikana vastaanota signaalia 4 sekuntiin, näytön SPEED on “0.0” RPM - Näyttää kierrokset minuutissa - Alue on 0 ~ 999 - Jos näyttö ei harjoittelun aikana vastaanota signaalia 4 sekuntiin, näytön RPM on “0” Watt (watit) - Esittää harjoittelun senhetkisen tehon. Alue on 0 ~

Level - Näyttää jännitteen tason säätämisen vastuksen säätämisen aikana 3 sekunnin ajans. Distance (harjoitusmatka) - Jos tavoitearvoa ei aseteta, harjoitusmatka lasketaan eteenpäin. - Jos on asetettu tavoitearvo, harjoitusmatka lasketaan tavoitearvosta taaksepäin 0:an, joka ilmoitetaan äänimerkillä tai valolla.Mikäli harjoittelua jatketaan vielä tavoitteen saavuttamisen jälkeen, harjoitusmatkaa lasketaan eteenpäin. - Alue on 0,00~99,99 Calories (energiankulutus) - Jos tavoitearvoa ei aseteta, kalorit lasketaan eteenpäin. - Jos on asetettu tavoitearvo, kalorit lasketaan tavoitearvosta taaksepäin 0:an, joka ilmoitetaan äänimerkillä tai valolla.Mikäli harjoittelua jatketaan vielä tavoitteen saavuttamisen jälkeen, kalorit lasketaan eteenpäin. - Alue on 0~999 ‼ HUOM

• Nämä tiedot ovat karkeita ohjeita erilaisten harjoittelujen vertailua varten, eikä niitä voida käyttää lääketieteellisen hoidon pohjana. Pulse (syke) - Senhetkinen syke esitetään 6 sekunnin kuluttua siitä, kun konsoli havaitsee signaalin. - Jos konsoli ei vastaanota sykkeen signaalia 6 sekuntiin, näytössä näkyy “P”. - Konsoli antaa varoitusäänen, jos senhetkinen syke ylittää tavoitesykkeen. - Alue on 0-30~230 BPM BAI ™ - Näytä BAI-kulutuksen BAI-arvo harjoittelun aikana. - Näyttöalue 0~999 ‼ HUOM

• BAI (Body Activity Index, kehon aktiivisuusindeksi) on tehokkaan harjoitusvolyymin summa.

• Harjoitusvolyymi = harjoituksen rasitustaso x harjoitusaika. BAI laskee tehokkaan harjoitusvolyymin sykkeesi, ikäsi, sukupuolesi ja keston perusteella. Näet harjoittelun aikana, miten BAI kertyy. Heti kun päätät harjoituskerran, saat kyseisen harjoituskerran BAI-kokonaispistemäärän, joka tarkoittaa kyseisen harjoituskerran tehokasta harjoitusvolyymia yhteensä. Jos harjoittelet kovempaa, korkeammalla sykealueella, saat BAI-pisteitä nopeammin. Jos harjoittelet kevyemmin, matalammalla sykealueella, saat BAI- pisteitä hitaammin. Suosittelemme harjoittelemaan niin, että BAI-pisteitä kertyy 100 joka viikko, jolloin vahvistat sydämesi toimintaa. Painikkeiden selitykset Up (valintapyörä) - Kääntämällä valintapyörää myötäpäivään suurennat arvoa. - Kääntämällä valintapyörää myötäpäivään Down (valintapyörä) - Kasvattaa vastusta harjoituksen aikana. - Kääntämällä valintapyörää vastapäivään pienennät arvoa.94 Finsk Mode/Enter - Valitse jokainen toiminto painamalla näppäintä MODE/ENTER. Reset - Voit nollata senhetkiset toiminnon arvot painamalla asetustilassa RESET-näppäintä. - Pitämällä RESET-näppäintä alaspainettuna 2 sekunnin ajan nollaat kaikki toimintojen arvot Start/ Stop - Käynnistää tai pysäyttää ( Tauko ) harjoituksen. Body fat - Kehon rasvan mittaus ja painoindeksi Recovery - Kun konsoli on havainnut sykkeen signaalin, siirry palautumistilaan painamalla RECOVERY-näppäintä, jotta voit valvoa sykkeen palautumiskykyä Toiminta Laitteen kytkeminen päälle - Laita pistotulppa pistorasiaan, tietokone käynnistyy ja näyttää LCD:llä kaikki segmentit 2 sekuntia. - Voit aktivoida virransäästötilassa olevan konsolin painamalla mitä tahansa näppäintä. - Voit aktivoida virransäästötilassa olevan konsolin alkamalla polkea. Nestekidenäyttö esittää kaikki segmentit (kuva F-01) Aseta käyttäjä - Valitse käyttäjä: valitse valintapyörää kääntämällä U1~U4, vahvista painamalla MODE-painiketta. - Valitse sukupuoli: valitse valintapyörää kääntämällä Male (mies) / Female (nainen), vahvista painamalla MODE-painiketta. - Aseta ikä (A): valitse valintapyörää kääntämällä 1~99, vahvista painamalla MODE-painiketta. - Aseta pituus (H): valitse valintapyörää kääntämällä 100~200, vahvista painamalla MODE-painiketta. - Aseta paino (W): valitse valintapyörää kääntämällä 20~150, vahvista painamalla MODE-painiketta. Harjoituksen valitseminen Käytä valintapyörää YLÖS/ALAS valitaksesi seuraavat: - M Manuaaliohjelma. - P1~P12 Ohjelmaprofiili 1~12. - HRC Sykeohjelma - W Wattimääräohjelma - U Käyttäjän ohjelma. Pois päältä / virransäästötila Jos näyttö ei vastaanota signaaleja 4 minuuttiin, se siirtyy automaattisesti virransäästötilaan (SLEEP). Ohjelmat Pika-aloitus - Paina START/STOP-painiketta aloittaaksesi harjoittelun ilman ennalta määritettyjä asetuksia. - Käytä valintapyörää YLÖS/ALAS säätääksesi vastustasoa harjoittelun aikana. Lopeta harjoituksesi - Pysäytä/keskeytä harjoituksesi painamalla START/ STOP-painiketta harjoittelutilassa. Jatka harjoitustasi painamalla START/STOP- painiketta taukotilassa. - Nollaa kaikki harjoitustiedot painamalla RESET- painiketta (taukotilassa). - Nollaa konsoli painamalla RESET-painiketta yhtäjaksoisesti yli kahden sekunnin ajan. (Käynnissä olevan harjoituksen tiedot menetetään.) Manuaalinen tila - Käytä valintapyörän ylös/alas-toimintoa valitaksesi harjoitusohjelman. Valitse M (manuaalinen) -tila, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-toimintoa asettaaksesi vastustason, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn harjoitusajan, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn matkan, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi harjoituksen ennalta määritetyt kalorit, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi rajan pulssille, vahvista painamalla MODE-painiketta. ‼ HUOM

• Jos asetat useamman kuin yhden tavoitteen, harjoitus päättyy, kun ensimmäinen tavoite on saavutettu.

• Jätä tavoite tyhjäksi, niin sitä ei katsota ennalta määritetyksi rajaksi.

• Jos asetat pulssirajan, harjoitus ei pääty, kun ylität asetetun rajan. Kuuluu äänimerkki, joka varoittaa käyttäjää rajan ylittämisestä. - Paina START/STOP-painiketta aloittaaksesi harjoittelun. - Käytä valintapyörän YLÖS/ALAS-painiketta säätääksesi vastustasoa. Kuormitustaso näkyy LEVEL (taso) -ikkunassa.95 Finsk Ohjelmaprofiili 1~12 - Käytä valintapyörän ylös/alas-toimintoa valitaksesi harjoitusohjelman. Valitse yksi ennalta määritetyistä profiileista, vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-toimintoa asettaaksesi vastustason, vahvista painamalla MODE-painiketta. Koko profiilia skaalataan vastaavasti. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn harjoitusajan, vahvista painamalla MODE-painiketta. - Paina START/STOP-painiketta aloittaaksesi harjoittelun. - Käytä valintapyörän YLÖS/ALAS-painiketta säätääksesi vastustasoa. Koko profiilia skaalataan vastaavasti. Kuormitustaso näkyy LEVEL (taso) -ikkunassa. Ohjelmaprofiilitilassa vastus säädetään automaattisesti ennalta määritettyyn profiiliin. ‼ HUOM

• Profiilin kunkin vaiheen kesto on 1/8 ennalta määrittämästäsi harjoitusajasta.

• Jos harjoitusaikaa ei ole asetettu, kunkin vaiheen kesto on ± 20 sekuntia, ja profiili alkaa aina toistuvasti uudelleen, kunnes lopetat harjoituksen itse. Sydäntila. - Käytä valintapyörän ylös/alas-toimintoa valitaksesi harjoitusohjelman. Valitse HRC (sydänkuvake), vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-toimintoa asettaaksesi HRC-tavoitteen: 55 %. = 55 % arvosta 220 miinus ikä. 75 %. = 75 % arvosta 220 miinus ikä. 90 %. = 90 % arvosta 220 miinus ikä. TA = Tavoite (Oletus 100) Vahvista painamalla MODE-painiketta. - Kun TA on asetettu, käytä valintapyörän ylös/alas- toimintoa asettaaksesi tavoitteen (30~230), vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn harjoitusajan, vahvista painamalla MODE-painiketta. - Paina START/STOP-painiketta aloittaaksesi harjoittelun. - Käytä RESET-painiketta siirtyäksesi takaisin päävalikkoon. Sydäntilassa vastus säädetään automaattisesti niin, että sykkeesi saavuttaa ennalta määritetyn HRC-tavoitteen. Wattimäärätila. - Käytä valintapyörän ylös/alas-toimintoa valitaksesi harjoitusohjelman. Valitse wattimääräohjelma (W), vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-toimintoa asettaaksesi wattimäärätavoitteen: 120 on ennalta määritetty oletus (10~350), vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn harjoitusajan, vahvista painamalla MODE-painiketta. - Paina START/STOP-painiketta aloittaaksesi harjoittelun. - Käytä RESET-painiketta siirtyäksesi takaisin päävalikkoon. Wattimäärätilassa vastus säädetään automaattisesti niin, että wattimäärä saavuttaa ennalta määritetyn wattimäärätavoitteen. ‼ HUOM

• Wattimääräparametri on laskelma RPM:stä ja vastustasosta. Kun RPM on korkeampi, vastus on matalampi. Kun RPM on matalampi, vastus on korkeampi. Käyttäjän profiili - Käytä valintapyörän ylös/alas-toimintoa valitaksesi harjoitusohjelman. Valitse käyttäjän profiili (U), vahvista painamalla MODE-painiketta. - Käytä valintapyörän ylös/alas-toimintoa asettaaksesi vastustason ensimmäiseen profiilivaiheeseen, vahvista painamalla MODE-painiketta. - Aseta loput profiilivaiheiden vastustasot jatkamalla samaan tapaan. - Paina MODE-painiketta yhtäjaksoisesti 2 sekunnin ajan vahvistaaksesi ja tallentaaksesi asetetun käyttäjäprofiilin. - Käytä valintapyörän ylös/alas-painiketta asettaaksesi ennalta määritetyn harjoitusajan, vahvista painamalla MODE-painiketta. - Paina START/STOP-painiketta aloittaaksesi harjoittelun. - Käytä RESET-painiketta siirtyäksesi takaisin päävalikkoon. Käyttäjän ohjelma -profiilitilassa vastus säädetään automaattisesti ennalta määritettyyn profiiliin. Profiilin kunkin vaiheen kesto on 1/8 ennalta määrittämästäsi harjoitusajasta. ‼ HUOM

• Käyttäjää kohden on käytettävissä yksi käyttäjäohjelma. Recovery (palautuminen) - RECOVERY-näppäin toimii vain, jos konsoli havaitsee sykkeen signaalin. - Näytössä näkyvä aika-arvo TIME on 0:60 (sekuntia) ja aika lasketaan taaksepäin 0:an.96 Finsk - Taaksepäin laskemisen jälkeen näytössä esitetään arvot F1 - F6 sykkeen palautumistilan tarkistamiseksi. Käyttäjä voi tarkistaa sykkeen palautumisasteen alla olevan kaavion avulla. - Voit palata alkuun painamalla uudestaan näppäintä RECOVERY.F1 ErinomainenF2 Erittäin hyväF3 HyväF4 KohtalainenF5 Keskimääräistä heikompiF6 Heikko Body Fat (Kehon rasvan mittaus) - Aloita kehon rasvan mittaus painamalla näppäintä BODY FAT. - Mittauksen aikana käyttäjän on pidettävä kummallakin kädellä kiinni käsikahvoista. Nestekidenäytössä näkyy “-” “- -” “- - -” “- - - -” 8 sekunnin ajan, kunnes mittari lopettaa mittauksen. - Nestekidenäytössä esitetään BMI ja rasvaprosentti. ‼ HUOM
• Tämä toiminto edellyttää, että käyttäjäprofiiliasetukset ovat oikein. Virhekoodit kehon rasvan mittauksessa - *E-1 Konsoli ei havaitse sykkeen signaalia. - *E-4 Rasvaprosentti- ja BMI-tulos on pienempi kuin 5 tai suurempi kuin 50. Sovellus & Bluetooth - Tämä konsoli voi muodostaa yhteyden älylaitteen sovellukseen Bluetoothin välityksellä. (iOS & Android) - Luo Bluetooth-yhteys vain asennetun APP-yhteystilan avulla älykkäässä laitteessa. - Kun konsoli on yhdistetty älylaitteeseen Bluetoothin välityksellä, konsoli kytkeytyy pois päältä. ‼ HUOM
• Tunturi ainoastaan tarjoaa mahdollisuuden yhdistää kuntolaite Bluetooth-yhteyden välityksellä. Tunturi ei siten ole vastuussa muiden kuin Tunturi-tuotteiden vahingoista tai toimintahäiriöistä. • Tarkista verkkosivuilla lisätietoja. Tämä konsoli voi vastaanottaa Bluetooth-sykemittarin. Laitetta ei tarvitse muodostaa pariksi, koska konsoli tunnistaa automaattisesti sykemittarin, kun se on alueella. Puhdistus ja huolto Laite ei vaadi erityishuoltoa. Laite ei vaadi uudelleenkalibrointia kokoonpanon, käytön ja ohjeiden mukaan suoritetun huollon jälkeen. ⚠ VAROITUS
• Älä käytä liuottimia laitteen puhdistukseen. - Puhdista laite pehmeällä, imukykyisellä kankaalla jokaisen käytön jälkeen. - Tarkista säännöllisesti kaikkien ruuvien ja mutterien olevan tiukasti kiinni. - Voitele nivelet tarvittaessa. Viat ja häiriöt Huolimatta jatkuvasti laadunvarmistuksesta laitteessa voi tapahtua yksittäisen osan aiheuttamia vikoja ja häiriöitä. Useimmissa tapauksissa viallisen osan vaihtaminen on riittävää - Jos laite ei toimi normaalisti, ota välittömästi yhteys jälleenmyyjään. - Anna jälleenmyyjälle laitteen malli- ja sarjanumero. Kerro ongelman luonne, käyttöolosuhteet ja ostopäivä. Vianmääritys: - Nestekidenäytön himmeys on osoitus siitä, että paristot pitää vaihtaa.Jos konsoli ei vastaanota signaalia polkemisen aikana, tarkista että johto on liitetty kunnolla. ‼ HUOM
• Kun keskeytät harjoittelun 4 minuutiksi, päänäyttö kytkeytyy pois päältä.• Jos tietojen esitys näytössä on epätavallista, asenna paristot uudestaan ja katso onko ongelma poistunut. Sykkivä rullat - Säännöllinen käyttö: Levitä 2cc. voiteluaineiden sekä kiskot, kolmen kuukauden välein. - Kun pyörät liikaa meteliä liikkuessaan, sovelletaan 2cc. voiteluainetta sekä kiskot. ⚠ VAROITUS
• Suosittelemme silikonipohjaista voiteluainetta. • Liika voiteluaine voi liata matto tai pölyä vaurioita. Pyyhi liikaa voiteluainetta kuivalla liinalla. Epätasainen tunne käytön aikana Jos kone tuntuu epävakaalta tai epävakaalta käytön aikana, kannattaa säätää tukijalat, jotta runko on oikeaan korkeuteen. Lue tämän käyttöoppaan ohjeet isoista: “Käyttö”97 Finsk Kuljetus ja säilytys ⚠ VAROITUS
• Vähintään kahden henkilön on kannettava ja siirrettävä laitetta. - Seisokaa laitteen edessä sen kummallakin puolella ja tarttukaa tiukasti kiinni käsitangoista. Nostakaa laitetta siten, että laitteen takapää on pyörillä. Siirtäkää laite ja laskekaa se varovasti alas. Asettakaa laite suojajalustalle lattiapinnan vaurioiden estämiseksi. - Siirrä laitetta varovasti epätasaisilla pinnoilla. Älä siirrä laitetta yläkertaan pyöriä käyttäen. Suorita siirto kahvatuista kantaen. - Säilytä laitetta kuivassa, mahdollisimman tasalämpötilaisessa paikassa. Lisätietoa laitteen omistajalle Pakkauksen hävittäminen Lainsäädäntö ohjeistaa meitä vähentämään kaatopaikoille toimitetun jätteen määrää. Sen vuoksi pyydämme sinua toimittamaan kaikki pakkausjätteet sitä varten tarkoitettuun kierrätyspisteeseen. Laitteen hävittäminen käyttoiän päättyessä Me Tunturilla toivomme, että iloitset kuntolaitteestasi vuosia. Jokainen kuntolaite tulee kuitenkin aikanaan oman käyttöikänsä loppuun. Kotitalouksien sähkö- ja elektroniikkalaiteromua käsittelevien eurooppalaisten määräysten (WEEE) mukaan sinun kuuluu toimittaa kuntolaitteesi sitä varten tarkoitettuun keräyspaikkaan. Tekniset tiedot Parametri Mittayksikkö Arvo Telemetrinen sykevastaanotinTaajuus 5.3 Khz/ BluetoothPituus cm inch

58.3 128.2Suurin sallittu käyttäjän paino

SovitinJännite/ Virta Ma. 9V-DC1.0 A Takuu Tunturi-kuntolaitteen omistajan takuu Takuuehdot Kuluttajalla on sovellettavan kulutustavaroiden kauppaa koskevan kansallisen lainsäädännön mukaiset lailliset oikeudet, eikä takuulla rajoiteta näitä oikeuksia. Omistajan Takuu on voimassa vain, mikäli laitetta käytetään Tunturi New Fitness BV:n kyseiselle laitteelle sallimassa käyttöympäristössä. Kunkin laitteen sallittu käyttöympäristö mainitaan laitteen käyttöohjeessa. Takuuehdot Takuuehdot tulevat voimaan tuotteen ostopäivästä lukien. Takuuehdot voivat olla erilaiset eri maissa, joten pyydä takuuehdot paikalliselta jälleenmyyjältä. Takuun kattavuus Missään olosuhteissa Tunturi New Fitness BV tai Tunturi-jälleenmyyjä ei vastaa ostajalle mahdollisesti aiheutuvista välillisistä vahingoista, kuten käyttöhyödyn tai tulojen menetyksestä taikka muista taloudellisista seurausvahingoista. Takuun tajoitukset Takuu kattaa työstä ja materiaalista johtuvat virheet kuntolaitteessa, joka on alkuperäisessä kokoonpanossaan. Takuu koskee vain virheitä, jotka ilmenevät normaalissa ja laitteen mukana tulleen ohjekirjan mukaisessa käytössä edellyttäen, että Tunturin asennus-, huolto- ja käyttöohjeita on noudatettu. Tunturi New Fitness BV:n ja Tunturin jälleenmyyjät eivät vastaa virheistä, jotka aiheutuvat heidän vaikutusmahdollisuuksiensa ulkopuolella olevista seikoista. Takuu on voimassa vain niissä maissa, joissa Tunturi New Fitness BV:llä on valtuutettu maahantuoja. Takuu ei koske sellaisia kuntolaitteita tai osia, joita on muutettu ilman Tunturi New Fitness BV:n suostumusta. Takuu ei koske virheitä, jotka johtuvat luonnollisesta kulumisesta, virheellisestä käytöstä, käytöstä olosuhteissa, joihin kuntolaitetta ei ole tarkoitettu, korroosiosta tai lastaus- tai kuljetusvahingoista.Takuu ei koske käyttöääniä, jotka eivät olennaisesti haittaa laitteen käyttöä eivätkä johdu laitteessa olevasta virheestä.Takuu ei myöskään sisällä kunnossapitotoimenpiteitä, kuten puhdistusta, voitelua tai sen osien normaalia tarkistamista, eikä sellaisia asennustoimenpiteitä, jotka asiakas voi suorittaa itse ja jotka eivät edellytä erityistä kuntolaitteen purkamista / kokeamista. Tällaisia toimenpiteitä ovat esim. mittareiden, polkimien tai muiden vastaavien yksinkertaisten osien vaihdot. Muun kuin valtuutetun Tunturi-edustajan suorittamia takuukorjauksia ei korvata. Laitteen käyttöohjeen noudattamatta jättäminen aiheuttaa takuun raukeamisen.98 Finsk Valmistajan vakuutus Tunturi New Fitness BV vakuuttaa tuotteen täyttävän seuraavien standardien ja direktiivien vaatimukset: EN 957 (HB), 89/336/ETY. Tässä tuotteessa on sen vuoksi CE-merkki.. 01-2017 Tunturi New Fitness BV Purmerweg 1 1311 XE Almere Alankomaat Vastuuvapauslauseke © 2017 Tunturi New Fitness BV Kaikki oikeudet pidätetään. Tuote ja käyttöopas saattavat muuttua. Teknisiä tietoja saatetaan muuttaa ilman eri ilmoitusta.99 C-50 1 Console 1 2 Cross head screw M5*10 3 3 Handlebar post 1 4 Hand pulse sensor wire 1 5 Cable wire, upper 1 6 End cap 2 7 Foam grip 2 8 Hand pulse sensor 2 9 Front post cover 2 10 Console bracket 1 11 Console bracket seat 1 12 Flat washer Ø6xØ13x1t 2 13 Nylon nut M6 1 14 Console locking knob 1 15 Fixed washer 1 16 Screw M5x14L 2 17 Screw M3.5x20L 2 18 Screw M5xP0.8x20L 2 19 Handlebar axle bushing 2 20 Handlebar cap 2 21 Bushing Ø6.0*Ø9.8*50L 2 22 Screw M6x60L 1 23 Handlebar fixed axle 1 24 Main frame 1 25 Hex. screw M8xP1.25x12Lx5t 3 26 Driving pulley 1 27 Bushing Ø20.5xØ25x7.5mm 1 28 Axle 1 29 Locking screw 2 30 Nylon nut M20 1 31 Flat washer Ø20.3xØ30x1t 1 32 Sensor wire 1 33 DC wire 1 34 Screw M4xP1.5*16L 2 35 Sensor holder 1 36 Flat washer Ø5xØ10x1t 2 37 Bearing 6004RS 2 38 Driving belt 1 39 Side cover ( L) 1 40 Side cover ( R) 1 41 Top cover 1 42 Handlebar post cover 1 43 Ring for handlebar post 1 44 Cover of bottom tube 1 45 Screw M4x16 3 46 Flat washer Ø10xØ18x1t 2 47 Screw M5x16 3 48 Shaft of chain cover 2 49 Pin 2 50 Hex. screw M10xP1.5x50L 2 51 Hex. screw M5*P0.8*16L 2 52 Nylon nut M10 2 53 Pedal arm front cover, left 2 54 Pedal arm front cover, right 2 55 Cap for handlebar R/L 2 56 Cap for Pedal arm R/L 2 57 Fixed tube of semi-bracket 2 58 Bottle holder 1 59 Servomotor set 1 60 Disc crank 2 61 Crank cap (outer) 2 62 Crank cap (Inner) 2 63 Screw M5x6L 4 64 Flywheel assy set (65~72) 1 65 Flywheel 1 66 Nut 3/8“ 3 67 Axle for flywheel 1 68 Flat washer Ø10xØ14x1t 1 69 Bearing 6000RS 1 70 Bearing 6300RS 1 71 Plastic sleeve 1 72 Pattern nut 2 73 Magnetic brake set 1 74 Hex. screw M6xP1.0*16L 2 75 Flat washer Ø6xØ13x1t 2 76 Spring washer Ø6 2 77 Belt tightener 1 78 Wheel for belt tightener 1 79 Curved washer Ø10.5xØ15x0.3t 2 80 Nylon nut M8 1 81 Flat washer Ø8.5xØ25x2t 1 82 Flat washer Ø6xØ13x1t 2 83 Hex. screw M6xP1.0x80L 1 84 Hex. screw M6xP1.0x12L 1 85 Hex. screw M6xP1.0x18L 1 86 Spring 1 87 Flat washer Ø10xØ14x1t 1 88 Front foot 1 89 Adjusting cushion 4 90 End cap 4 91 Screw 3/16“x1/2“ 4 92 Transportation wheel 2 No Description Qty No Description Qty100 C-50 93 Nylon nut M8 2 94 Allen bolt M8xP1.25x40L 2 95 Rear foot 1 96 Pedal arm left 1 97 Pedal, left 2 98 Bearing 2 99 Rubber band Ø40 2 100 Pedal arm, right 1 101 Pedal, right 1 102 Movable handlebar, left 1 103 Bearing 6003RS 4 104 Bearing 6001RS 4 105 Lower handlebar axle 2 106 Foam grip for moving handlebar 2 107 End cap for moving handlebar 2 108 Movable handlebar, right 1 109 Switching power 9V, 1A 1 110 Hardware kit (C20/C50/C80) 1 111 Spring washer Ø8.1*Ø12.9*2.4T 2 112 Flat washer Ø8.5xØ25x2t 4 113 Screw M5xP0.8x10L 12 114 Screw M8xP1.25x16L 8 115 Flat washer Ø8xØ19x2t 4 116 Screw M8xP1.25x60L 4 117 Flat washer Ø17.5xØ25x1t 2 122 Knob for pedal 4 123 Carriage bolt M6xP1.0x65L 4 124 Spring washer Ø6 4 125 Flat washer Ø6xØ13x1t 4 No Description Qty101 C-50
