KÄYTTÖOHJE G24AC GREENWORKS

Lue ja ymmärrä laitteen kyltit ja käyttöohjeet. Laiminlyönnin seurauksena voi olla kuolema tai vakava loukkaantuminen.

Säilytä nämä ohjeet.

1. TYÖALUEEN TURVALLISUUS

a. Pidä työalue siistinä ja valoisana. Sotkuiset alueet ja pöydät voivat aiheuttaa onnettomuuden. Lattian ei saa olla liukas vahasta tai pölystä.
b. Älä käytä sähkötyökalua räjähdysalttiissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt. c. Pidä sivulliset, lapset ja vierailijat etäällä työkalujen käytön aikana.
d. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt. Pidä sivulliset, lapset ja vierailijat etäällä työkalujen käytön aikana. Häiriöt voivat saada koneen riistäytymään hallinnasta.
e. Käytä painilmalaitetta avoimessa tilassa vähintään 600 mm päässä seinistä ja esineistä, jotka voisivat estää raittiin ilman virtaamisen tuuletusaukkoihin.

2. SÄHKÖTURVALLISUUS

a. Älä kosketa maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, helloihin tai jääkaappeihin. Jos ruumiisi on maadoitettu, sähköiskun vaara on suurempi.
b. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun joutunut vesi kasvattaa sähköiskun vaaraa.

c. Älä käsittele johtoa väärin. Älä koskaan kanna laitetta johdosta tai irrota pistoketta vetämällä johdosta. Älä päästä johtoa koskettamaan kuumuuden lähteitä, öljyä, teräviä reunoja tai liikkuvia osia. Vaihda vioittunut johto välittömästi. Vioittunut johto lisää sähköiskun vaaraa.
d. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa, jossa on merkintä "W-A" tai "W". Nämä johdot on luokiteltu ulkokäyttöön, ja ne pienentävät sähköiskun vaaraa.

3. KÄYTTÄJÄN TURVALLISUUS

a. Käytä suojalaitteita. Käytä aina suojalaseja. Pölynaamaria, luistamattomia suojakenkiä, kypärää ja kuulosuojaimia on käytettävä olosuhteiden niin vaatiessa.

b. Käytä aina sivulta suojaavia suojalaseja sekä kuulosuojaimia. Tämän ohjeen laiminlyönti voi aiheuttaa roskien sinkoutumista silmiin ja muita mahdollisesti vakavia vammoja.

c. Työnantajan ja/tai käyttäjän on varmistettava, että käytetään asianmukaisia suojalaseja.

d. Suosittelemme, että silmälasien tai tavallisten sivulta suojattujen suojalasien päällä käytetään laajaa suojanaamaria, joka suojaa lentäviltä kappaleilta sekä edestä että sivuilta.

e. Tarkista käytettävien lisälaitteiden yhteensopivuus.

f. Lue ja ymmärrä lisälaitteiden ja paineilmatyökalujen käyttöohjeet ennen niiden käyttöä.

g. Joissain ympäristöissä vaaditaan ylimääräistä suojausta. Työalueella voi esimerkiksi altistua melutasolle, joka voi aiheuttaa kuulovamman. Työnantajan ja käyttäjän on varmistettava, että käytettävissä on tarpeelliset kuulosuojaimet ja että käyttäjä ja muut työalueella olevat käyttävät niitä. Joissain ympäristöissä on käytettävä pääsuojainta.

h. Ole valpas, katso mitä teet ja käytä maalaisjärkeä laitetta käyttäessäsi. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

i. Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Sido pitkät hiukset. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista

Suomi

osista. Löysät vaatteet, korut ja pitkät hiukset saattavat tarttua liikkuviin osiin.

j. Älä kurkota liian kauas. Säilytä aina kunnollinen jalansija ja tasapaino. Säilytä aina kunnollinen jalansija ja tasapaino, jotta pystyt käsittelemään laitetta odottamattomissa tilanteissa.

k. Älä käytä laitetta tikkailla tai muulla epävakaalla pinnalla. Tukeva jalansija kiinteällä pinnalla auttaa hallitsemaan laitetta paremmin odottamattomissa tilanteissa.

I. Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset sekä ihmiset, joiden ruumiin, aistien tai mielen suorituskyky on heikentynyt tai joilta puuttuu kokemusta ja yleistietämystä, jos laitteen turvallista käyttöä valvotaan ja heillä on siinä koulutus sekä he ymmärtävät käyttöön liittyvät vaarat. Lasten ei saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

1. LAITTEEN KÄYTTÖ JA HOITO

a. Älä yritä järjestelmän minkään komponentin paineluokitusta.

b. Suojaa putket ja ilmaletkut vaurioilta ja rei'iltä. Pidä letku ja virtajohto erillään terävistä esineistä, kemiallisista vuodoista, öljystä, liuottimista ja märistä lattioista.

c. Tarkista letkut heikkojen ja kuluneiden liitosten varalta ennen jokaista käyttöä ja varmista, että kaikki liitokset ovat tukevia. Älä käytä, jos laitteistossa on vika.

d. Hanki uusi letku tai pyydä valtuutettua huoltoa tarkistamaan tai korjaamaan se.

e. Vapauta järjestelmän paine hitaasti. Pöly ja roskat voivat olla haitallisia.

f. Säilytä käyttämättömiä työkaluja lasten ja kouluttamattomien henkilöiden ulottumattomissa. Laitteet ovat vaarallisia kouluttamattomien käyttäjien käsissä.

g. Huolla laite huolella. Noudata huolto-ohjeita. Asianmukaisesti huollettuja laitteita on helpompi hallita.

h. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole rikkoutunut ja että mikään muu seikka ei haittaa laitteen toimintaa. Jos laite on vioittunut, vie se huoltoon e nnen sen käyttöä.

i. Monet onnettomuudet johtuvat huonosti huolletuista tuotteista.

j. Älä koskaan osoita työkalua itseäsi tai muita kohden.

k. Pidä paineilmalaitteen ulkopinta kuivana ja puhtaana liasta, öljystä ja rasvasta. Käytä puhdistukseen aina puhdasta riepua. Älä puhdista yksikköä koskaan jarrunesteellä, bensinillä, öljypohjaisilla tuotteilla eikä vahvoilla liuottimilla. Tämän säännön noudattaminen pienentää kotelon muovin rappeutumisen vaaraa.

1. HUOLTO

a. Ainoastaan pätevä huoltohenkilöstö saa huoltaa laitetta. Siitä, että epäpätevä henkilö huoltaa laitetta, saattaa aiheutua loukkaantumisvaara.

b. Irrota virtalähde, vapauta säiliön paina avaamalla tyhjennysventtiili ja anna veden tyhjentyä ja kompressorin jäähtyä viileäksi ennen huoltoa. Käännä paineensäätönuppi koko matkan vastapäivään kompressorin sammuttamisen jälkeen.

c. Huollossa tulee käyttää ainoastaan identtisiä varaosia. Noudata käsikirjan Huolto-luvun ohjeita. Luvattomien osien käyttö ja huolto-ohjeiden laiminlyönti voi aiheuttaa loukkaantumisen vaaran.

ERITYISET TURVALLISUUUSSÄÄNNÖT

1. Tunne paineilmalaite. Lue käyttöohjeet huolella. Opi tuotteen käyttötarkoitukset ja rajoitukset sekä siihen liittyvät mahdolliset vaarat. Vähennät sähköisku-, tulipalo- ja loukkaantumisvaaraa.
2. Tyhjennä säiliö kosteudesta kunkin päivän päätteeksi. Jos yksikköä ei tulla käyttämään hetkeen, tyhjennysventtiili on parasta jättää auki, kunnes sitä käytetään taas. Näin kosteus pääsee täysin poistumaan, ja tämä estää säiliön sisäosia ruostumasta.
3. Tulipalo- ja rähähdysvaara. Älä ruiskuta tulenarkoja nesteitä suljetussa tilassa. Ruiskutusalueen on oltava hyvin tuuletettu. Älä tupakoi ruiskuttamisen aikana tai ruiskuta alueelle, missä on kipinöitä tai liekkejä. Pidä paineilmalaitteet mahdollisimman kaukana ruiskutusalueesta, vähintään 4,6 m ruiskutusalueesta ja kaikista räjähdysalttiista huuruista.
4. Halkeamisvaara. Älä säädä säädintä siten, että lähtöpaine ylittää lisälaitteeseen ja/tai täytettävään kohteeseen merkityn maksimipaineen. Älä koskaan käytä yli 8 bar painetta.
5. Tarkista ilmanpaine säännöllisesti ilmanpainemittarista täyttöä suorittaessasi.
6. Kone on kytkettävä sähköpiiriä suojaavaan laitteeseen (sulakkeeseen tai katkaisimeen). Suojalaitteen on oltava säädetty 10 A virralle, ja käyttäjän on testattava säädöksen EN 60204-1:2006 kohdan 18.2.2 mukaisesti, että suojalaite sopii kyseiseen käyttöön.
7. Jotta sähköiskun vaara vähenisi, älä altista konetta sateelle (vedelle) tai pöylle; säilytä sitä sisätiloissa.
8. Tarkista säiliö vuosittain ruosteen, pintahuokosten ja muiden epätäydellisyyksien varalta, jotka voisivat tehdä siitä vaarallisen. Älä koskaan hitsaa ilmasäiliötä tai poraa siihen reikiä.

Suomi

1. Tarkista, että letkussa ei ole tukoksia eikä se ole sotkussa. Sotkeutuneet ja takkuiset letkut voivat saada käyttäjän menettämään tasapainon tai jalansijan ja voivat vioittua.
2. Käytä paineilmalaitetta ainoastaan sille suunniteltuun tarkoitukseen. Älä muuta tai muokkaa yksikköä sen alkuperäisestä rakenteesta tai toiminnosta.
3. Pidä aina mielessä, että tämän laitteen väärinkäyttö ja virheellinen käsittely voi aiheuttaa loukkaantumisen itsellesi tai muille.
4. Älä koskaan astu työistuimelle tai seiso sen päällä. Vähennät vakavia ruumiinvammavaaroja.
5. Älä koskaan jätä laitetta ilman valvontaa, kun siihen on kytketty ilmaletkukela.
6. Älä käytä tätä laitetta, jos siinä ei ole luettavaa varoituskylttiä.
7. Älä jatka ilmaa vuotavan tai viallisen laitteen tai letkun käyttöä.
8. Irrota aina ilman ja virran lähde ennen säätöjen tekemistä, laitteen huoltoa ja silloin, kun se ei ole käytössä.
9. Älä yritä vetää tai kantaa paineilmalaitetta letkusta.
10. Työkalu saattaa vaatia enemmän ilmaa kuin tämä paineilmalaite pystyy toimittamaan.
11. Noudata aina kaikkia paineilmatyökalun valmistajan suosittelemia turvallisuussääntöjä paineilmalaitteen kaikkien turvallisuussääntöjen lisäksi. Vähennät vakavia ruumiinvammavaaroja.
12. Älä koskaan suuntaa paineilmasuihkua ihmisiä tai eläimiä kohden. Varo, ettet puhalla pölyä ja likaa itsesi tai muiden päälle. Tämän säännön noudattaminen pienentää vakavan loukkaantumisen riskiä.
13. Älä ruiskuta kemikaaleja tällä paineilmalaitteella. Myrkyllisten huurujen hengittäminen voi vahingoittaa keuhkojasi. Pölyisissä ympäristöissä tai ruiskumaalattaessa voidaan tarvita hengityslaitetta. Älä kanna maalatessasi.
14. Tarkista laitteen johdot ja letkut säännöllisesti, ja jos ne ovat vioittuneet, korjauta ne lähimmässä valtuutetussa huollossa. Ole aina tietoinen jatkojohdon sijaintipaikasta. Vähennät sähköiskuvaaraa.

15. Tarkista vioittuneet osat. Ennen kuin paineilmalaitteen tai -työkalun käyttöä jatketaan, vioittuneiden osien suojat tulee tarkistaa huolella jotta voidaan olla varmoja, että ne toimivat kunnolla ja asianmukaisesti.

16. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole rikkoutunut, että osat on asennettu oikein ja että mikään muu seikka ei haittaa koneen toimintaa. Vioittunut teränsuojus tai mikä tahansa muu osa on korjattava tai vaihdettava valtuutetussa Ryobihuoltamossa. Vähennät sähköisku-, tulipalo- ja loukkaantumisvaaraa.

17. Tässä laitteessa on osia, kuten pikakytkimiä, liitoksia jne., joilla on taipumus tuottaa sähkökaaria tai kipinäitä, joten jos laite on autotallissa, sen tulee olla sille tarkoitetussa huoneessa tai kotelossa ja sen on oltava vähintään 460 mm lattian yläpuolella.
18. Älä koskaan varastoi työkalua silloin, kun se on kytketty paineilmaan. Jos työkalu varastoidaan kun siihen on kytketty paineilma, se saattaa laueta odottamatta ja aiheuttaa vakavia vammoja.
19. Suojele keuhkojasi. Käytä kasvonsuojusta tai kasvonaamaria, mikäli työstä syntyy pölyä. Vähennät vakavia ruumiinvammavaaroja.
20. Älä käytä ilmaletkukelaa sen nimellispainetta suuremmalla paineella. Vähennät vakavia ruumiinvammavaaroja.
21. Jos virtajohto vioittuu, se on vaihdatettava ainoastaan valmistajalla tai valtuutetussa huollossa, jotta vältytään vaaroilta.
22. käytä niitä kouluttaessasi muita laitteen mahdollisia käyttäjiä. Jos lainaat laitteen, lainaa mukana myös ohjeet.
23. Käytä konetta ohjauspaneelin edestä.
24. Kun kone käy, monet koneen osat voivat aiheuttaa korkean lämpötilan. Käytä asianmukaisia henkilökohtaisia suojavarusteita, kuten käsineitä, jotta vältyt korkeista lämpötiloista johtuvilta vammoilta.
25. Virtakytkimen on oltava off-asennossa ennen akun asentamista.

Suomi

TEKNISET TIEDOT

Paineilmasäiliön tilavuus	2 L
Paineilman toimitus	40 L/min
Ilmanpaine	8 bar max
Säiliön painemittari	40 mm diameter
Painemittari	40 mm diameter
Kokonaispaino	5.2 kg
Työympäristö	+5~40 °C
Kosteus	< 50 %
Korkeus	≤ 1000 m
Säilytysympäristö	-25~+55 °C
Nimellisvirta	10 A
Moottorin nopeus	4600 kierr/min.

TUNNE PAINEILMALAITE

Katso kuvaa 1.

Laitteen turvallinen käyttö edellyttää, että käyttäjä ymmärtää sen sekä tämän käyttöoppaan tiedot sekä suoritettavan tehtävän. Perehdy työkalun toimintoihin ja turvallisuutta koskeviin erikoisuuksiin ennen sen käyttöä.

Kantokahva

Kompressorissa on kuljetusta helpottava kantokahva."

Tyhjennysventtiili

Säiliön tyhjennysventtiili on tarkoitettu kondensaation tyhjennykseen, jotta säiliö ei ruostuisi.

Öljytön pumppu

Öljytön pumppu vähentää huoltotarvetta.

Paineensäätönuppi

Säädä letkun kautta virtaavan ilman määrää paineensäätönupilla. Nuppi lukittuu painoilleen sitä painamalla. Tämä estää nuppia liikkumasta käytön aiheuttaman tärinän takia.

Pikaliitin

Paineilmalaitteen kyljessä on 6,4 mm pikaliitin.

Painemittari

Letkun paine esitetään säätimen painemittarissa. Painetta voidaan säätää kääntämällä paineensäätönuppia.

Ylipaineventtiili

Suojaventtiili on suunniteltu siten, että se vapauttaa ilman automaattisesti, jos ilmasäilion paine ylittää ennalta määrätyn maksimiarvon.

Säilion painemittari

Säiliön painemittari osoittaa säiliössä olevan ilman paineen.

Säilytys pystyasennossa

Kompressori on suunniteltu siten, että se voidaan turvallisesti varastoida vaaka- tai pystysuoraan.

OPERATION

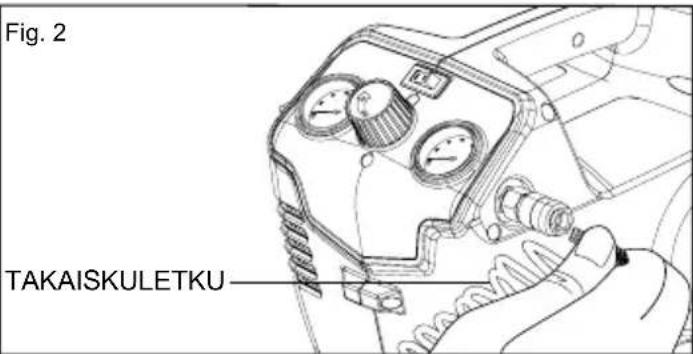

ILMALETKUN KIINNITTÄMINEN KOMPRESSORIIN

1, Työnnä pikaliitintä vasemmalla kädellä kompressorin runkoa kohden.
2, Paina ilmaletkun urosliitin tiukasti paikoilleen naarasliittimeen ja vapauta naarasliitin lukitaksesi letkun paikoilleen.

Fig. 2 TAKAISKULETKU

HUOMAUTUS: Kun liität tai irrotat ilmaletkua, vapauta ilma ensin ilmasäiliöstä.

OPERATION

AKKU (myydään erikseen)

TÄRKEÄÄ! Akkua ei ole ladattu ostohetkellä. Ennen kuin käytät kompressoria ensimmäistä kertaa, aseta akku akkulaturiin ja lataa se. Muista lukea kaikki varotoimet ja noudata akkulaturiluvun ohjeita. (myydään erikseen)

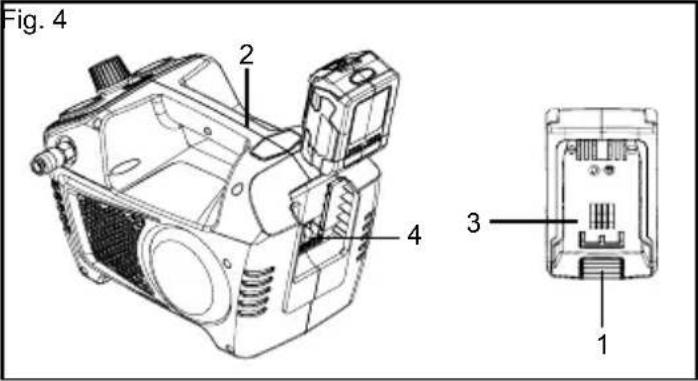

Asentaminen (katso kuva 2.)

1. Kohdista akun kieli (3) kompressorin rungon loveen (4). (myydään erikseen)
2. Ota tiukasti kiinni kompressorista (2).
3. Työnnä akku kahvaan siten, että salpa lukittuu paikoilleen. (myydään erikseen)
4. Älä käytä voimaa asettaessasi akkua paikoilleen. Sen tulisi liukua paikoilleen ja napsahtaa. (myydään erikseen)

Irrottaminen (katso kuva 2.)

1. Paina akun salpapainike (1) alas ja pidä se painettuna. (myydään erikseen)
2. Ota kompressorista (2) tiukasti kiinni ja vedä akku ulos kotelosta. (myydään erikseen)

Suomi

Huomautus: Akku istuu kahvassa tiukasti, jotta se ei irtoaisi vahingossa. Sen irrottaminen saattaa vaatia voimaa. (myydään erikseen)

Fig. 4 2 4 3 1

VAROITUS

• Vaihda akku tai laturi välittömästi, jos akun kuori tai laturin johto on vioittunut. (myydään erikseen)
• Tarkista, että kytkin on OFF-asennossa, ennen kuin asennat tai irrotat akun. (myydään erikseen)
• Tarkista, että akku on irrotettu ja että kytkin on OFF-asennossa, ennen kuin tarkistat, säädät tai huollat mitään puhaltimen osia.
  • Lue, ymmärrä ja noudata latausta käsittelevän luvun ohjeita.
• Jos akku alkaa vuotaa, vapautuvat elektrolyytit ovat syövyttäviä ja myrkyllisiä. ÄLÄ päästä liuosta silmiin tai iholle äläkä niele sitä.
  ÄLÄ heitä näitä akkuja tavalliseen roskikseen. Akku on irrotettava laitteesta ennen laitteen hävittämistä.

KÄYNNISTÄMINEN

1. Varmista aina ennen käynnistystä, että virtakytkin on OFF-asennossa.
2. Sijoita kompressori tasaiselle vaakapinnalle.
3. Vapauta järjestelmän painie. Päästä kosteus ulos ilmasäiliöstä avaamalla sen tyhjennysventtiili hitaasti kiertämällä sitä vastapäivään. Kun kosteus on poistettu, sulje huolella.

HUOMAUTUS: Ilmasäiliön paine ei kasva tyhjennysventtiilin ollessa auki.

1. Käännä paineensäätönuppi täysin vastapäivään sulkeaksesi lähtöilma-aukon ilmavirtauksen.

5.Kiinnitä ilmaletku ja lisävarusteet.

VAROITUS

Liiallinen ilmanpaine aiheuttaa halkeamisvaaran. Tarkista valmistajan suurin paineluokitus paineilmalaitteille ja lisävarusteille. Säätimen lähtöpaineen ei saa koskaan ylittää suurinta paineluokitusta.

6.Aseta akku kompressoriin tiukasti. (myydään erikseen) avataksesi ilmavirran ilman ulostuloaukosta, kunnes toivottu lähtöpaine on saavutettu.
7.Kytke kompressori päälle kytkemällä kytin AUTO/ON-asentoon ja anna paineen kasvaa säiliössä. Kun ilmanpaine saavuttaa ennalta määritetyn maksimipaineen ("katkaisupaineen"), se sammu automaattisesti.
8.Käännä paineensäätönuppia hitaasti myötäpäivän

Fig. 5
ILMASÄILIÖ PAINEMITTARI TYÖKALUN LÄHTÖAUKKO PAINEMITTARI

AUKI

HUOMAUTUS: Kompressori käynnistyy automaattisesti uudelleen, kun ilmasäiliön paine laskee ennalta määrätyn minimipaineen alle ("käynnistyspaine").

VAARA

Älä pura takaiskuventtiiliä, säiliön tyhjennysventtiileitä tai ilmasäiliön varoventtiiliä – tyhjennä säiliö. Jos säiliöstä ei vapauteta painetta, tuloksena voi olla räjähdys ja/tai vakava loukkaantuminen.

VAROITUS

Älä tule varomattomaksi sen takia, että tunnet laitteen. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Käytä aina suojalaseja, joissa on sivusuojaimet. Tämän ohjeen laiminlyönti voi aiheuttaa roskien sinkoutumista silmiin ja muita mahdollisesti vakavia vammoja.

Suomi

VAROITUS

Tässä laitteessa on osia, kuten pikakytkimiä, liitoksia jne., joilla on taipumus tuottaa sähkökaaria tai kipinäitä, joten jos laite on autotallissa, sen tulee olla sille tarkoitetussa huoneessa tai kotelossa ja sen on oltava vähintään 460 mm lattian yläpuolella.

VAROITUS

Älä kytke mitään laitteita letkun avoimeen päähän ennen käynnistyksen suorittamista. Laitteen ennenaikainen kytkeminen voi aiheuttaa vikakäytön, josta voi aiheutua vakava vamma.

FÖRSIKTIGHET

Älä käytä pölyisessä tai muuten saastuneessa ympäristössä. Paineilmalaitteen käyttäminen tällaisessa ympäristössä voi vioittaa yksikköä.

KÄYTTÖKOHTEET

Paineilmalaitteita käytetään erilaisissa paineilmasovelluksissa. Letkujen, liitosten, paineilmatyökalujen ja lisävarusteiden on vastattava paineilmalaitteen arvoja.

Tätä tuotetta saa käyttää alla lueteltuihin tarkoituksiin:

• joidenkin paineilmatyökalujen käyttö
• paineilmavarusteiden, kuten paineilmasuutinten ja täyttölaitteiden, käyttö
• käyttää joitain paineilmatoimisia maaliruiskutuotteita

AUTO/OFF-KYTKIN

Käynnistä paineilmalaite kytkemällä virtakytkin automaattiseen asentoon (I).

HUOM: Voit sammuttaa paineilmalaitteen kytkemällä virtakytkimen sammutusasentoon (O).

HUOM: Kun paineilmalaite on automaattisessa asennossa (I), se kytkeytyy automaattisesti takaisin päälle, kun säiliön ilmanpaine laskee ennalta määritetyn painerajan alle. Se myös sammuu uudelleen, kun maksimipaine saavutetaan.

PAINEILMALAITTEEN NOLLAAMINEN

Jos paineilmalaitteen jännite ylittää määritetyn jännitearvon, paineilmalaite sammuu automaattisesti.

1. Kytke paineilmalaite pois päältä.
2. Jotta laite pääsee jäähtymään ja käynnistämään nollauksen.
   HUOM: Jos ylivirtasuoja pannaan käyntiin, moottorin on annettava jäähtyä 30 minuuttia.
3. Kytke paineilmalaite päälle.

VAROITUS

Älä koskaan ylitä työkalun valmistajan suosittelemaa nimellispainetta. Kun tätä paineilmalaitetta käytetään täyttöön, noudata aina täytettävän kohteen valmistajan ilmoittamia maksimitäyttöohjeita.

VAROITUS

Varmista aina, että kytkin on sammuksissa-asennossa (O) ja säätimen painemittari näyttää nollaa baaria ennen paineilmatyökalujen vaihtamista ja letkun irrottamista lähtöilmaportista. Muutoin seurauksena voi olla vakava loukkaantuminen.

LETKUJEN KYTKEMINEN PAINEILMALAITTEESEEN JA NIIDEN IRROTTAMINEN

Noudata aina valmistajan suosittelemaa käynnistysmenettelyä kytkiessäsi paineilmatoimista naulauskonetta tai muuta paineilmatyökalua.

Toimi aina seuraavasti, kun kiinnität letkua paineilmalaitteeseen tai irrotat sitä.

1. Varmista, että auto/off-kytkin on sammutusasennossa (O).
2. Varmista, että lähtöpaine on nolla baaria kääntämällä säätimen nuppia vastapäivään, jolloin lähtöportin ilmanpainen tulisi vähetä minimiin.
   HUOM: Nupin kääntäminen myötäpäivään lisää lähtöilmanpainetta. Vastapäivään kääntäminen vähentää lähtöilmanpainetta.
3. Liitä kelalle rullattu ilmaletku paineilmalaitteen kyljessä olevaan liittimeen.
4. Käännä virtakytkin automaattiseen asentoon (I).
5. Anna yksikön saavuttaa säiliön painemittarin mukaan maksimipaine.
6. Aseta säädin osoittamaan haluamaasi painetta kiertämällä paineensäätönuppia. Säätimen paine ilmoitetaan lähdöksi merkityssä mittarissa.

Paineilmaletkukelan irrottaminen:

1. Varmista, että lähtöpaine on nolla baaria.
2. Kun irrotat letkun pikaliittimestä, pitele aina tiukasti letkun purkupäätä.
3. Vedä pikaliittimen vapautusholkkia.

4. Vedä pikaliittimeen kytketty pikaliitoksinen ilmaliitin ulos tiukalla otteella.

5. Paineilmatyökalujen kiinnittäminen paineilmalaitteeseen ja irrottaminen siitä. HUOM: Kukin laite on erilainen. Viittaa valmistajan ohjeisiin ennen laitteen käyttöä istualtaan.

Suomi

VAROITUS

Halkeamisvaara. Älä säädä säädintä siten, että lähtöpaine ylittää lisälaitteeseen ja/tai täytettävään kohteeseen merkityn maksimipaineen. Älä koskaan käytä yli 6.9 bar painetta. Tämän laiminlyönti voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Paineilmatoiminen työkalu saattaa vaatia enemmän ilmaa kuin tämä paineilmalaite pystyy toimittamaan. Viittaa laitteen käsikirjaan välttyäksesi laitevaurioiden ja henkilövahinkojen vaaralta.

1. Letkujen kytkeminen paineilmalaitteeseen.
2. Säädä ilmavirran määrää paineensäätönupilla. Nupin kääntäminen koko matkan vastapäivään pysäyttää ilmavirran täysin, kuten pikaviitekyltin sammutusosassa esitetään.
   HUOM: Käytä aina pienin määrä painetta. Tarpeellista suurempi paine kuluttaa säiliön ilmaa nopeammin ja saa yksikön kytkeytymään päälle useammin.
3. Tyhjennä aina lopuksi säiliö ja irrota yksikkö pistorasiasta.

SÄILIÖN TYHJENTÄMINEN

1. Jotta säiliö ei pääse ruostumaan ja jotta käytettyyn ilmaan ei sitoudu kosteutta, laitteen ilmasäiliö tulee tyhjentää päivittäin.
2. Sammuta paineilmalaite.
3. Vedä ylipaineventtiilin rengasta ja vapauta painetta 1,4 baariin saakka.
4. Vapauta rengas.
5. Avaa tyhjennysventtiili kiertämällä sitä vastapäivään.
6. Kallista säiliötä siten, että kosteus valuu sopivaan astiaan. HUOM: Kondensaatti on saastetta, ja se on hävitettävä paikallisten säädösten mukaisesti.
7. Jos tyhjennysventtiili on tukossa, vapauta ilmanpaine, irrota ja puhdista venttiili ja asenna se takaisin.

VAROITUS

Sulkea paineilmalaite pistorasiasta ja vapauta kaikki ilma säiliöstä ennen huoltoa. Jos säiliöstä ei vapauteta painetta ennen venttiilin irrottamista, tuloksena voi olla vakava loukkaantuminen.

1. Kierrä tyhjennysventtiiliä myötäpäivään, kunnes se sulkeutuu tiukasti..

YLIPAINEVENTTIILIN TARKISTAMINEN

VAARA

Älä yritä peukaloida ylipaineventtiileitä. Mikä tahansa tästä laitteesta irronnut kappale voi singota ylös ja osua käyttäjään. Tämän laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Suojaventtiili vapauttaa ilman automaattisesti, jos ilmasäiliön paine ylittää ennalta määrätyn maksimiarvon. Venttiili tulee tarkistaa päivittäin ennen käyttöä vetämällä rengasta käsin.

1. Kytke paineilmalaite päälle ja anna säiliön täyttyä. Laite sammuu, kun paine saavuttaa ennalta määrätyn maksimiarvon.
2. Kytke paineilmalaite pois päältä.
3. Vedä ylipaineventtiilin rengasta ja anna ilman purkautua 3-5 sekuntia, jotta paineistettu ilma pääsee poistumaan. Vapauta rengas. Suojaventtiilin on nollauduttava, ja sen on pidettävä painetta, ennen kuin säiliöstä/paineastiasta poistetaan kaikki paineilma.
4. Jos ilmaa häviää yllä kuvattujen vaiheiden jälkeen, ylipaineventtiilissä on vikaa. Keskeytä käyttö ja vie laite huoltoon ennen paineilmalaitteen käytön jatkamista.

VAROITUS

Jos ilmaa vuotaa renkaan vapauttamisen jälkeen tai jos venttiili on juuttunut eikä rengas pysty käyttämään sitä, älä käytä paineilmalaitetta ennen ylipaineventtiilin vaihtamista. Tässä tilassa olevan paineilmalaitteen käyttö saattaa aiheuttaa vakavan vamman.

VAROITUS

Hullossa tulee käyttää ainoastaan identtisiä varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta.

VAROITUS

Käytä laitetta huollettaessa aina silmäsuojaimia. Käytä lisäksi pölynaamaria, jos työ on pölyistä.

Suomi

VAROITUS

Vapauta aina kaikki paine, anna yksikön jäähtyä viileäksi ennen paineilmalaitteen puhdistamista ja korjaamista.

YLEISHUOLTO

Älä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat vioittaa useimpia muovityyppejä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla. Jos ilmaa häviää yllä kuvattujen vaiheiden jälkeen, ylipaineventtiilissä on vikaa. Keskeytä käyttö ja vie laite huoltoon ennen paineilmalaitteen käytön jatkamista. Jos ilmaa vuotaa renkaan vapauttamisen jälkeen tai jos venttiili on juuttunut eikä rengas pysty käyttämään sitä, älä käytä paineilmalaitetta ennen ylipaineventtiilin vaihtamista. Tässä tilassa olevan paineilmalaitteen käyttö saattaa aiheuttaa vakavan vamman.

VAROITUS

Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, öljytuotteita, ruosteenirrotusöljyn jne. kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen. Lasikuidun, kipsin ja pinnotteiden käsittelyyn käytetyillä sähkökäyttöisillä työkaluilla on taipumusta kulua nopeammin ja niissä havaitaan enemmän ennenaikaisia toimintahäiriöitä. Näistä materiaaleista lähtevät hakkeet, jätteet ja sahajauhot kuluttavat sähkötyökalun osia kuten esimerkiksi hammaspyöriä, harjoja, katkaisimia jne. Siksi emme ole suositeltavaa käyttää tätä tuotetta pidentävät näiden materiaali. Mikäli kuitenkin hiot tämäntyyppistä materiaalia, tuote on ehdottomasti puhdistettava säännöllisin väliajoin paineilmapuhaltimella.

VOITELU

Älä heitä raaka-aineita kotitalousjätteisiin, vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

YMPÄRISTÖNSUOJELU

Älä heitä raaka-aineita kotitalousjätteisiin, vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

SYMBOLIT

SYMBOLIT
		Turvavaroitus
		CE-vastaavuus
		Lue ohjeet huolella ennen laitteen käyttöä.
		Käytä kuulosuojaimia
		Käytä aina suojalaseja.
		Käytä aina suojalaseja.
		Loukkaantumisvaara. Älä suuntaa ilmavirtaakehoon. Älä hengitä paineilmaa. Älä kanna maalatessasi.
		Tulipalo- ja rähähdysvaara
		Halkeamisvaara.
		Jotta sähköiskun vaara vähenisi, älä altista sateelle. Säilytä sisätiloissa.
		Sähköiskun vaara. Vaarallinen jännite.
		Kuuma pinta: Palovamman vaara – älä kosketa!
		Etäkäynnistys: Yksikkö on etäohjattu, ja se voi käynnistyä varoittamatta.
		Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

Suomi

ONGELMA MAHDOLLISET SYYT RATKAISUT
Moottori ei käy tai käynnisty	Akku ei ole asennettu kunnolla. (myydään erikseen)	Irrota ja asenna akku. (myydään erikseen)
	Virtakytkin on O (OFF) -asennossa. Kytke virtakytkin I (ON) -asentoon.
	Akku on ladattava. (myydään erikseen)	Irrota akku ja lataa täyteen akkulaturissa. (myydään erikseen)
	Moottorin ylikuumennussuoja on lauennut.	Sammuta kompressori, irrota virtajohto ja odota, kunnes moottori jäähtyy.
	Sulake on palanut tai suojakatkaisin on lauennut.	Vaihda sulake tai nollaa suojakatkaisin.
		Tarkista, että sulakkeen ampeeriluokitus on oikea.
		Tarkista matalajänniteolosuhteet.
		Irrota kaikki muut sähkölaitteet virtapiiristä tai käytä kompressoria erillisessä piirissä.
	Ilmasäiliön paine ylittää ennalta säädetyn painekytkimen rajan.	Moottori käynnistyy automaattisesti, kun säiliön paine laskee katkaisupaineen alle.
	Varoventtiili on jäänyt auki. Puhdista tai vaihda varoventtiili.
	Sähkökytkennät ovat löysällä. Vie kompressori pätevän teknikon huollettavaksi.
	Moottori, kondensaattori tai varoventtiili on viallinen.	Vie kompressori pätevän teknikon huollettavaksi.
Moottori käy jatkuvasti kun virtakytkin on I (ON) -asennossa	Painekytkin ei sammuta moottoria kompressorin saavuttaessa katkaisupaineen ja varoventtiili aktivoituu.	Aseta virtakytkin O (OFF) -asentoon. Jos moottori ei sammu, irrota kompressori pistorasiasta. Jos painekytkin on viallinen, vaihda se.
	Kompressorin kapasiteetti ei riitä.	Tarkista käytetyn lisälaitteen paineilmavaatimukset. Jos se on korkeampi kuin SCFM (standardia kuutiojalkaa minuutissa, sivu 2) ja kompressorin toimittama paine, tarvitaan suurempikapasiteettinen kompressori. Useimpien lisälaitteiden luokitus on 25 % varsinaisesta SCFM:stä jatkuvassa käytössä.

Suomi

ONGELMA MAHDOLLISET SYYT RATKAISUT
Säädin ei säädä painetta.	Säädin tai sen sisäiset osat ovat likaisia tai vioittuneita.	Vaihda säädin.
Paine on alhainen tai ilmaan ei saada riittävästi.	Jossain liitännässä on vuoto.	Tarkista liitännät saippuavedellä. Kiristä tai tiivistä vuotavat liitännät (kiedo putkimiehen teippiä kierteisiin). Älä kiristä liikaa.
	Säiliön tyhjennysventtiili on auki. Sulje tynjennysventtiili.
	Ilmanotto on rajoittunut. Puhdista moottorikotelon tuuletusaukot.
	Jatkuva liiallinen ilmankäyttö. Vähennä käytetyn ilman määrää.
	Ilmaletkussa on reikä. Tarkista ilmaletku ja vaihda tarvittaessa.
	Säiliö vuotaa. Vaihda säiliö välittömästi. Älä yritä korjata sitä.
	Venttiili vuotaa.	Tarkista, ovatko osat kuluneet, ja vaihda ne tarvittaessa.
Lähtöilmassa on kosteutta.	Ilmasäiliöön tiivistyy vettä ilman kosteuden taikia tai sen takia, että kompressori ei ole käynyt tarpeeksi kauan.	Tyhjennä ilmasäiliö jokaisen käyttökerran jälkeen. Tyhjennä ilmasäiliö useammin kostealla säällä ja käytä ilmaletkun sovitinta.
Kompressori ylikuumenee.	Tuuletus ei ole riittävä.	Siirrä kompressori alueelle, jossa on viileää, kuivaa ja hyvin kierrätettyä ilmaa.
	Jäähdytyspinnat ovat likaiset.	Puhdista kaikki jäähdytyspinnat pumpusta ja moottorista huolella.
	Venttiili vuotaa.	Vaihda kuluneet osat ja kokoa käyttäen uutta Teflon-teippiä.

Slovenčina

POPIS

1. INSTÄLLNINGSVRED FÖR UTGÅENDE TRYCK
2. SÄKERHETSVENTIL
3. TRYCKMÄTARE FÖR LUFTBEHÅLLARE
4. TRYCKMÄTARE FÖR VERKTYG
5. SNABBKONTAKT, HONA
6. AUTO ON/OFF-BRYTARE
7. 24 V LITIUMJONBATTERI (säljs separat)
8. LUFTBEHÄLLARE
9. DRÄNERINGSVENTIL, LUFTTANK
10. LADDARE (säljs separat)

SPLOŠNA VARNOSTNA PRAVILA

OPOZORILO

Greenworks Toolsin takuukäytöntä TI-laitteille

TAKUUKAUSI

Kaikilla uusilla Greenworks Toolsin laitteilla on 2 vuoden osa- ja valmistustakuu, joka alkaa alkuperäisenä hankintapäivänä. 30 päivän takuu myönnetään ammattikäyttöön hankituille laitteille, koska Greenworks Toolsin laitteet on suunniteltu ensisijaisesti TI-kuluttajille. Tätä takuuta ei voi siirtää.

RAJOITUKSET

Tämä takuu kattaa ainoastaan vialliset osat/komponentit, eikä se kata seuraavista seikoista aiheutuvia korjauksia:

1. Normaali kuluminen.

2. Rutiininomainen viritys tai säätö.

3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin aiheuttamat vahingot.

4. Huollon puutteesta johtuva ylikuumeneminen.

5. Huollon puutteesta johtuvasta liittimien/kiinnikkeiden löystymisestä/irtoamisesta aiheutuvat vauriot.

6. Vedellä puhdistamisesta aiheutuvat vauriot.

7. Valtuuttamattomissa Greenworks Tools -huolloissa huolletut tai korjatut laitteet.

8. Virheellisesti kootut tai säädetyt laitteet.

9. Laitteen virheellisestä käytöstä johtuvat vahingot.

10. Virheellisestä talvivalmistelusta johtuvat vauriot (puskurijousen vasteet).

11. Takuu ei tavallisesti kata tuotteita, joita pidetään kulutustarvikkeina, kuten mm. seuraavia:

12. akut
    • sähköjohdot
    • terät ja teräkokoonpanot
    • hihnat

13. suodattimet

14. istukat ja työkalupidikkeet

15. Tietyissä tuotteissa saattaa olla jonkun muun valmistajan komponentteja, kuten moottoreita tai voimansiirtolaitteita; tällaiset osat ovat asianmukaisen valmistajan takuukäytännön alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymään vaatimukset mainitun valmistajan takuukauden ulkopuolella.

16. Tämä takuukäytäntö ei kata käytettynä hankittuja tuotteita.

17. Sellaisten varaosien asentaminen, vaihtaminen tai lisääminen, joita Greenworks Tools Europe GmbH ei ole toimittanut tai hyväksynyt.

Takuu

Vaadittaessa takuuhuoltoa mille tahansa tuotteelle tämän käytännön puitteissa on esitettävä alkuperäinen ostotosite. Luottokorttitiliote ei riitä ostotositteeksi. Jos takuun alainen tapahtuma ilmenee, kuluttajan tulee välittömästi palauttaa tuote alkuperäiseen hankintapaikkaan ostotositteen kanssa. Laite lähetetään keskushuoltoomme, jossa se tarkistetaan. Jos laitteessa havaitaan vika, se korjataan ja lähetetään takaisin kuluttajan osoitteeseen veloituksetta. Laitteet, joiden jälleenmyyntihinta on alle 100 euroa (ml. ALV), tavallisesti vaihdetaan uuteen.

Jos keskushuollossa havaitaan, että laitteessa ei ole vikaa, asiasta ilmoitetaan kuluttajalle, ja hänen on katettava korjauskulut.

Tämä takuukäytäntö saattaa muuttua ajoittain kattamaan uusien tuotteiden vaatimukset. Tuorein takuukäytäntö on saatavilla osoitteessa www.greenworkstools.eu.

SV

EC-SÄÄNNÖSTEN NOUDATTAMINEN (Alkuperäisten Ohjeiden Käännös)

Valmistaja: Changzhou Globe Co., Ltd.

Adres: No 65 Xinggang Road. Zhonglou Zone, Changzhou Jiangsu, China

Sen henkilön nimi ja osoite, jolla on lupa koota tekninen tiedosto:

Ilmoitamme täten, että tuotteet

Luokka 24 V kompressori

Malli....4100302/ 4100402/ 4100502/ 4100602/ 4100702

Sarjanumero ......Viittaa tuotteen nimikilpeen

Valmistusvuosi ......Viittaa tuotteen nimikilpeen

- noudattaa konedirektiivin 2006/42/EC asianmukaisia edellytyksiä

- noudattaa seuraavien EC-direktiivien edellytyksiä:

2000/14/EC

2006/42/EC

2004/108/EC

Ilmoitamme edelleen, että

- olemme käyttäneet seuraavia eurooppalaisia yhdenmukaisia standardeja (osittain/lauseittain):

EN 60204-1

EN 1012-1

Mitattu äänenteho L WA: 90 dB(A)

Taattu äänenteho LWA: 93 dB(A) KWA:3 dB(A)

Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen V mukaisesti

EC-tyyppisen tarkastuksen serti fikaattinumero: SHES131000417501 TLC / SHES140100007501

Paikka, päiväys: Changzhou, 12/25/2015

Allekirjoitus: Gary Gao Naixin (BEng, CEng, MIET)
