KÄYTTÖOHJE BGS4U2234 BOSCH

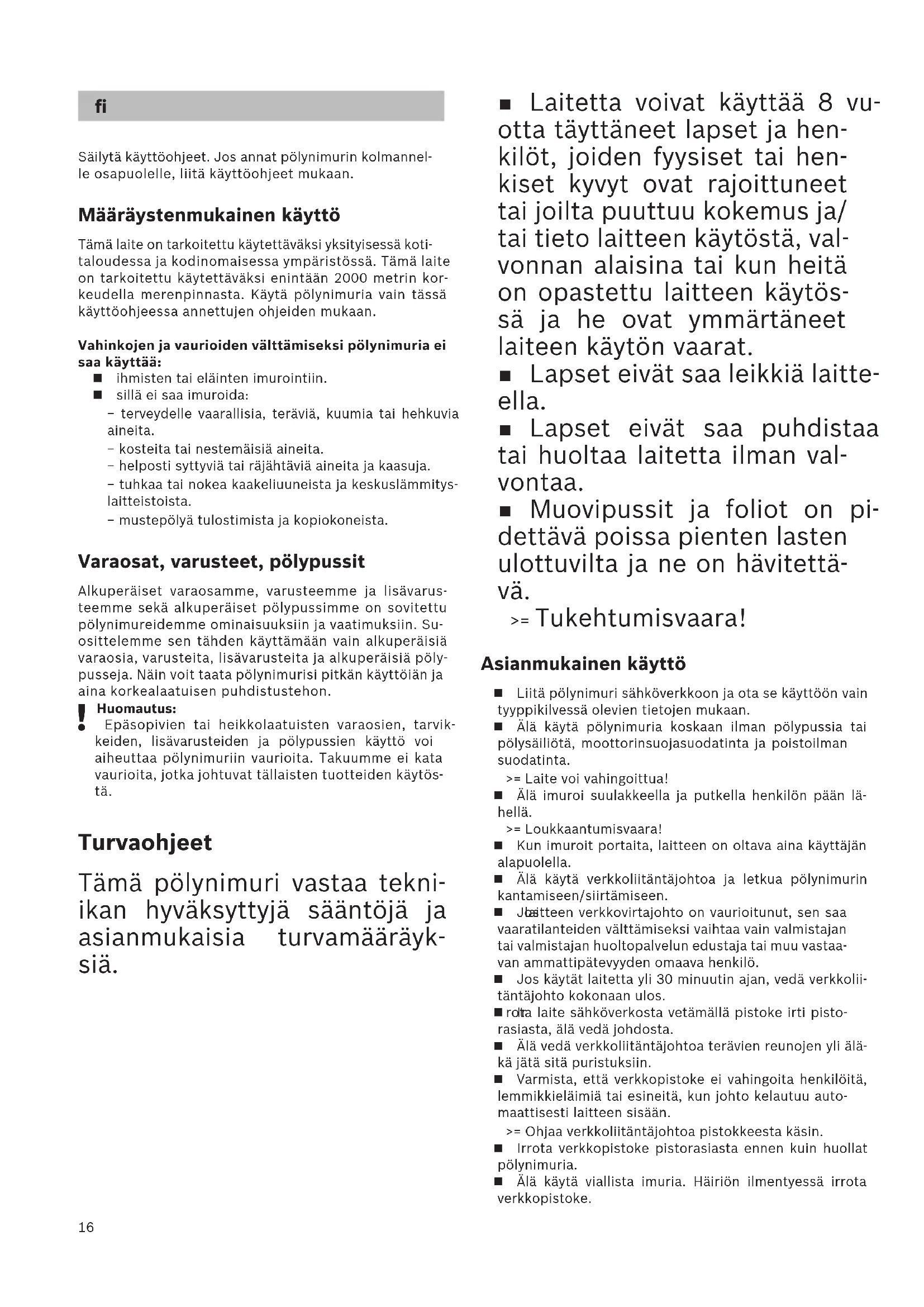

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel-le osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä koti-taloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin kor-keudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan.Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: − terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. − kosteita tai nestemäisiä aineita. − helposti syttyviä tai räjähtäviä aineita ja kaasuja. − tuhkaa tai nokea kaakeliuuneista ja keskuslämmitys-laitteistoista. − mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarus-teemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Su-osittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pöly-pusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon. Huomautus: Epäsopivien tai heikkolaatuisten varaosien, tarvik-keiden, lisävarusteiden ja pölypussien käyttö voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytös- tä. Turvaohjeet Tämä pölynimuri vastaa tekni- ikan hyväksyttyjä sääntöjä ja asianmukaisia turvamääräyk- siä. Laitetta voivat käyttää 8 vu- otta täyttäneet lapset ja hen- kilöt, joiden fyysiset tai hen- kiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käytöstä, val- vonnan alaisina tai kun heitä on opastettu laitteen käytös- sä ja he ovat ymmärtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä laitte- ella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman val- vontaa. Muovipussit ja foliot on pi- dettävä poissa pienten lasten ulottuvilta ja ne on hävitettä- vä. >= Tukehtumisvaara! Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta. >= Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lä-hellä. >= Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistajan tai valmistajan huoltopalvelun edustaja tai muu vastaa-van ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkkolii-täntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pisto-rasiasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli älä-kä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu auto-maattisesti laitteen sisään. >= Ohjaa verkkoliitäntäjohtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopistoke.17 Vaaratilanteiden välttämiseksi pölynimurin korjaami- nen ja varaosien vaihto on sallittu ainoastaan valtuu- tetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmön- lähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodatti- miin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. >= Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökel- vottomiksi ja hävittää määräysten mukaisesti.

Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitse- malla vasta sitten suurempi tehoalue. Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateri- aalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita mate- riaaleja. Vie käytöstä poistettu laitteesi kierrätystä varten alan liikkeeseen tai kierrätyskeskukseen. Li- sätietoja jätehuoltokysymyksissä saat kauppiaaltasi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talous- jätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautukset Tämä pölynimuri on yleiskäyttöön tarkoitettu letkulla va- rustettu pölynimuri. Käytä mattojen ja kovien lattioiden imurointiin vaihdet- tavaa yleiskäyttöön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdistuskykyluokan saavutta- miseksi. Laskelmat perustuvat delegoituun säädökseen (EU) nro 665/2013, jonka komissio on julkaissut 3. touko- kuuta 2013 direktiivin 2010/30/EU täydennykseksi. Kaikki menettelyt, joita tässä ohjeessa ei ole kuvattu tarkemmin, on suoritettu standardin EN 60312-1:2017* perusteella. *Koska käyttöikätesti tehdään moottorille tyhjällä pölysäiliöllä, ilmoitettua moottorin käyttöikää on nostettava 10 %:lla puoliksi täytetyllä pölysäiliöllä tehtävää tarkastusta varten.

Onnittelumme, olet valinnut laadukkaan Bosch-malli- sarjan Runn`n pölynimurin. Tässä käyttöohjeessa esitellään erilaisia Runn`n-mal- leja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pöly- nimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-lisävarusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavut- tamiseksi. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel- le osapuolelle, liitä käyttöohjeet mukaan. Käännä esiin kuvasivut! Laitteen kuvaus 1 Lattia-/mattosuulake* (suulakkeen ulkonäkö voi poiketa kuvasta, vaikka toiminto on sama) 2 Teleskooppiputki liukupainikkeella ilman varusteliitän- tää* 3 Teleskooppiputki liukumansetilla ja varusteliitännällä* 4 Imuletku 5 Kädensija 6 Vaahtomuovisuodatin 7 Taukopidike laitteen takapuolella 8 Poistoilmasuodattimen kansi 9 Verkkoliitäntäjohto 10 Laitteen kansi 11 Vaahtomuovisuodattimen kansi 12 Kantokahva 13 Käynnistys-/sammutuspainike elektronisella imutehon säätimellä 14 Suodattimen valvontanäyttö (Sensor Control) 15 Pölysäiliö ja kantokahva 16 Säilytyspidike laitteen alapuolella 17 Nukkasihdin suojus 18 Yhdistelmäsuulake* 19 Varustepidike yhdistelmäsuulaketta* varten 20 Profi-huonekalusuulake* 21 Profi-rakosuulake* 22 Huonekalusuulake 23 Lisävarustepidike* 24 Rakosuulake 25 Pölyharja (asennetaan huonekalusuulakkeeseen)* 26 Poraussuulake*71

• mallista riippuen 27 Huonekaluharja* 28 Kovien lattioiden suulake* 29 Kovien lattioiden suulake* Varaosat ja lisävarusteet A Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) B Kovien lattioiden suulake BBZ124HD Kaksi pyörivää harjarullaa Korkealaatuisten kovien lattioiden hoitoon ja karkean lian helpompaan imurointiin. Ennen ensimmäistä käyttöä Kuva

Aseta kädensija imuletkuun ja lukitse paikalleen. Käyttöönotto Kuva

Työnnä imuletkun istukka laitteen imuaukkoon ja lukitse kuuluvasti. Kuva

a) Teleskooppiputki ilman varusteliitäntää: Työnnä kädensija teleskooppiputkeen. b) Teleskooppiputki varusteliitännällä: Työnnä kädensijaa teleskooppiputkeen kunnes se lukittuu paikalleen. Kuva

a) Suulake ilman lisävarusteliitäntää: Työnnä teleskooppiputki lattiasuulakkeen istukkaan. b) Suulake jossa lisävarusteliitäntä: Työnnä teleskooppiputki lukitukseen asti lattiasuul- akkeen istukkaan. Kuva

Vapauta teleskooppiputki työntämällä liukupainiket- ta tai liukumansettia nuolen suuntaan ja säädä putki haluttuun pituuteen. Liukuvastus on matolla pienim- millään, kun teleskooppiputki on vedetty kokonaan ulos. Kuva

a) Laita varustepidike haluamaasi kohtaan teleskooppi- putkeen. b) Aseta pölyharjalla varustettu huonekalusuulake ja rakosuulake ylhäältä tai alhaalta päin varustepidik- keeseen kevyesti painamalla. Kuva

Työnnä lisävarustepidike yhdistelmäsuulakkeeseen ja kiinnitä imu-/teleskooppiputkeen. Kuva

Tartu verkkoliitäntäjohtoon pistokkeesta, vedä ha- luttu määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva

Kytke pölynimuri päälle tai pois päällä painamalla käynnistys-/sammutuspainiketta. Imutehon säätö Kuva

Imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho >= Hellävaraista käsittelyä vaativien materiaalien imu- rointiin, kuten esimerkiksi herkät pehmusteet, ver- hot, jne. Keskiteho >= Päivittäiseen siivoukseen. Suuri teho >= Karkeiden lattiapintojen puhdistamiseen, kovat lat- tiat ja erittäin likaiset pinnat. Imurointi

Huomio Lattiasuulakkeet kuluvat jonkin verran kovien latti- oiden ominaisuuksista riippuen (esimerkiksi karke- apintaiset, talonpoikaistyyliset kaakelit). Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kulu- neet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheutta- mista vaurioista. Kuva

Lattia-/mattosuulakkeen säätö: matot ja kokolattiamatot => kovat lattiat / parketti => Imuroidessasi suurempia kappaleita varmista, että imuroit kappaleet peräjälkeen ja varovasti, jotta lattia- suulakkeen imukanava ei tukkeudu. Nosta tarvittaessa suulaketta, jotta saat imuroitua ros- kat paremmin.72

• mallista riippuen Imurointi lisävarusteen avulla Kuva 12* Aseta tarpeen mukainen suulake imuputkeen tai käden- sijaan: a) Rakosuulake rakojen ja kulmien jne. imurointiin b) Huonekalusuulake huonekalujen, verhojen jne. imu- rointiin. c) Pölyharjalla varustettu huonekalusuulake ikkunanke- hysten, kaappien, listojen jne. imurointiin Laita rakosuulake ja huonekalusuulake käytön jäl- keen takaisin varustepidikkeeseen. d) Profi-rakosuulake Erikoispitkä rakosuulake rakojen, kulmien ja kapei- den välien puhdistukseen esimerkiksi autossa, jne.

ofi-huonekalusuulake Pehmustettujen huonekalujen, verhojen jne. ke- vyeen ja perusteelliseen puhdistukseen. Profi-huonekalusuulakkeen puhdistat helposti kä- densijalla imuroimalla. f) Huonekaluharja

kkunankehysten, kaappien, listojen jne. puhdistuk- seen

vien lattioiden suulake kovien lattiapintojen imu- rointiin (laatat, parketti, jne.) Kovien lattioiden suulakkeen puhdistaminen Kuva 13* a) Puhdista suulake imuroimalla sen alapinta. b) Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla poikki ja imuroi ne pois. Poraussuulake Kuva 14*

Kiinnitä poraussuulake kädensijaan ja laita se seinää vasten siten, että suulakkeen porausreiän aukko on suoraan porattavan reiän kohdalla.

Säädä laite pienelle teholle ja kytke se sitten päälle.

Poraussuulake pysyy imutehon avulla halutussa koh- dassa. Joskus tehoa kannattaa säätää porattavan seinän pinnasta riippuen suuremmalle poraussuutti- men kiinni imeytymisen varmistamiseksi. Hieno pöly imetään porattaessa automaattisesti pois. Kuva

Lyhyen imurointitauon aikana voit käyttää taukopidiket- tä laitteen takapuolella.

Kytke laite pois päältä ja työnnä lattiasuulakkeessa oleva koukku taukopidikkeeseen. Kuva

Kun imuroit portaita, laitteen on oltava portaiden ju- uressa. Jos tämä ei riitä, laitetta voidaan kuljettaa kan- tokahvasta tai pölysäiliön kädensijasta. Imuroinnin päätyttyä Kuva

Kytke laite pois päältä.

Vetäise verkkoliitäntäjohdosta ja vapauta johto. (Johto kelautuu automaattisesti sisään.) Kuva 18*

Vapauta teleskooppiputken lukitus työntämällä liuku- painiketta nuolen suuntaan ja työnnä putki kokoon. Kuva

Laiteen säilyttämiseen voit käyttää laitteen alapuolella olevaa säilytyspidikettä. a) Nosta laite letkusta tai pölysäiliön kahvasta pystyyn. b) Työnnä lattiasuulakkeessa oleva koukku säilytyspi- dikkeeseen. Osien irrottaminen Kuva

Irrottaaksesi imuletkun paina molemmista lukitusno- kista ja vedä letku pois laitteen imuaukosta. Kuva 21* a) Teleskooppiputki ilman varusteliitäntää: Irrota liitos kääntämällä kädensijaa vähän ja vedä te- leskooppiputkesta. b) Teleskooppiputki varusteliitännällä: Liitoksen irrottamiseksi paina teleskooppiputken ir- rotusholkista ja vedä kädensija pois. Kuva 22* a) Suulake ilman lisävarusteliitäntää: Irrota liitos kääntämällä teleskooppiputkea vähän ja vetämällä se pois lattiasuulakkeesta. b) Suulake jossa lisävarusteliitäntä: Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki pois lattiasuulakkeesta. Puhdistus & hoito Pölysäiliön tyhjentäminen Kuva

Hyvän imurointituloksen saavuttamiseksi olisi pölysäi- liö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimei- stään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka.

Huomio Pölysäiliön saa poistettua vain laitteen ollessa py- styasennossa. Aseta laite sen tähden lattialle va- pauttaaksesi vapautuspainikkeen lukituksen. Kuva

a) Paina lukituksen vapautuspainiketta ja vedä pölysäi- liö kädensijan avulla pois laitteesta. b) Poista pölysäiliön kansi ja tyhjennä pölysäiliö. c) Aseta pölysäiliön kansi paikalleen. d) Poista poistoaukon alapuolella mahdollisesti oleva lika. e) Aseta pölysäiliö laitteeseen ja lukitse se kuuluvasti paikalleen.73

• mallista riippuen Pölynerotinjärjestelmän huolto Laitteessa on Sensor Control -näyttö. Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaali- nen. Kuva

Normaalikäytössä Kuva

Näyttö (sininen rengas) vilkkuu punaisena, kun vaahto- muovisuodatin on puhdistettava. Laite kytkeytyy auto- maattisesti pienimmälle teholle. Vaahtomuovisuodattimen puhdistaminen Kytke laite pois päältä. Kuva

a) Avaa vaahtomuovisuodattimen kansi vetämällä lu- kitsinvivusta. b) Ota suodatinkasetti ja vaahtomuovisuodatin tartun- takielekkeen avulla pois paikaltaan. c) Ota vaahtomuovisuodatin pois suodatinkasetista ja ravistele molemmat osat. d) Jos likaantuminen on runsasta, puhdista vaahto- muovisuodatin ja suodatinkasetti juoksevan veden alla. Yksikkö voidaan vaihtoehtoisesti puhdistaa pesu- koneessa enintään 30 °C:n hienopesuohjelmalla ja pienimmällä linkousteholla. VIHJE: Laita suodatinyksikkö muun pyykin suojaa- miseksi pesupussiin. e) Anna vaahtomuovin ja suodatinkasetin kuivua kun- nolla vähintään 24 tuntia ja laita vaahtomuovi sitten takaisin suodatinkasettiin.

seta suodatinkasetti ja vaahtomuovisuodatin ta- kaisin laitteeseen. Sulje vaahtomuovisuodattimen kansi.

Huomio Kansi sulkeutuu vain, kun suodatin on paikallaan. Häiriötapauksessa Sensor Control -näyttö vilkkuu myös vaahtomuovisuo- dattimen puhdistuksen jälkeen: Tukoksen poistaminen erotteluyksiköstä Kuva

Kytke laite pois päältä.

artu laitteen kanteen tartuntasyvennyksestä ja avaa kansi. b) Vapauta suojuksen lukitus vastapäivään kiertämällä ja ota se pois laitteesta. >= Poista tukos erotteluyksiköstä.

Aseta suojus paikalleen ja lukitse myötäpäivään kiertämällä. >= Sulje laitteen kansi. Jos Sensor Control -näyttö vilkkuu edelleen punaisena tarkasta, onko suuttimessa, imuputkessa tai imuletkus- sa tukos. Myös tämä voi saada aikaan Sensor Control -näytön syttymisen. Poistoilmasuodattimen hoito Laitteessa on mallista riippuen joko (H)EPA-suodatin Kuva

tai mikrosuodatin Kuva

Laitteessa on mallista riippuen lisäksi (H)EPA-suodat- timen tai mikrosuodattimen takana äänenvaimennin - sitä ei tarvitse puhdistaa. (H)EPA-suodatin Pestävän (H)EPA-suodattimen puhdistaminen Merkinnällä "washable" varustettu (H)EPA-suodatin suodatin on suunniteltu siten, että sitä ei tarvitse vaihtaa, kun laitetta käytetään ohjeiden mukaan koti- talouskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, pois- toilmasuodatin on hyvä pestä noin vuoden välein. Suo- dattimen teho säilyy muuttumattomana suodattimen pinnan mahdollisesta värjäytymisestä huolimatta. Kuva 28* a) Avaa poistoilmasuodattimen kansi painamalla ja vetämällä lukitsinkielekkeestä. b) Vapauta (H)EPA-suodattimen lukitus ja ota se pois laitteesta. c) Ravistele suodatinyksikköä ja pese se juoksevan veden alla. Yksikkö voidaan vaihtoehtoisesti puhdistaa pesu- koneessa enintään 30 °C:n hienopesuohjelmalla ja pienimmällä linkousteolla. VIHJE: Laita suodatinyksikkö muun pyykin suojaa- miseksi pesupussiin.

un (H)EPA-suodatin on kuivunut täysin kuivaksi (vä- hintään 24h), laita se takaisin laitteeseen ja lukitse paikalleen. >= Sulje poistoilmasuodattimen kansi. Paina tätä var- ten lukitsinta ylöspäin, kunnes se lukittuu kuulu- vasti. Mikrosuodatin Mikrosuodattimen puhdistaminen Mikrosuodatin on suunniteltu siten, että sitä ei tarvitse vaihtaa, kun laitetta käytetään ohjeiden mukaan kotita- louskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, pois- toilmasuodatin on hyvä pestä noin vuoden välein. Suo- dattimen teho säilyy muuttumattomana suodattimen pinnan mahdollisesta värjäytymisestä huolimatta. Kuva 29* a) Avaa poistoilmasuodattimen kansi painamalla ja vetämällä lukitsinkielekkeestä. b) Vapauta vaahtomuovilla ja mikrosuodattimella va- rustetun suodatinyksikön lukitus vetämällä lukitsin- kielekkeestä ja ota se pois laitteesta. c) Poista vaahtomuovi ja mikrosuodatin suodatinkehyk- sestä.74

• Según equipamiento d) Pese vaahtomuovi ja mikrosuodatin juoksevan veden alla. Ne voidaan vaihtoehtoisesti puhdistaa pesuko- neessa enintään 30 °C:n hienopesuohjelmalla ja pie- nimmällä linkousteolla. VIHJE: Laita suodatinyksikkö muun pyykin suojaami- seksi pesupussiin. e) Laita vaahtomuovi ja mikrosuodatin takaisin suoda- tinkehykseen vasta, kun ne ovat kuivuneen täysin kuiviksi (vähintään 24h). f) Aseta suodatinyksikkö takaisin laitteeseen ja lukitse kielekkeet kuuluvasti. g) Sulje poistoilmasuodattimen kansi. Paina tätä varten lukitsinta ylöspäin, kunnes se lukittuu kuuluvasti. Puhdistusohjeet Ennen pölynimurin jokaista puhdistusta sen täytyy olla pois päältä ja pistoke pois seinästä. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muo- vinpuhdistusaineilla.

Huomio: Älä käytä hankausaineita, lasin- tai yleispuhdistu- saineita. Älä upota pölynimuria koskaan veteen. Oikeus teknisiin muutoksiin pidätetään.
