BRUGSANVISNING BGS4U2234 BOSCH

Bemærk: Anvendelse af reservedele / ekstra tilbehør og støv- poser, som ikke passer eller er af dårlig kvalitet, kan medføre skader på støvsugeren, som ikke er omfat- tet af vores garanti, hvis disse skader netop er forår- saget af anvendelsen af sådanne produkter. Sikkerhedsanvisninger Denne støvsuger opfylder de anerkendte tekniske standar- der og de relevante sikkerhe- dsanvisninger. da12 Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med redu- cerede fysiske, sensoriske eller mentale evner og / eller manglende erfaring eller vi- den, hvis de er under opsigt eller er blevet instrueret i sik- ker brug af apparatet og har forstået de farer og risici, der kan være forbundet med bru- gen af apparatet. Børn må ikke bruge appara- tet som legetøj. Rengøring og vedligeholdel- se må ikke udføres af børn, uden at de er under opsigt. Plastikposer og folie må ikke være tilgængelige for småbørn, hverken ved op- bevaring og kassering >= Der er fare for kvælning! Korrekt anvendelse Støvsugeren må kun tilsluttes og anvendes iht. types- kiltet. Støvsug aldrig uden filterpose hhv. støvbeholder, mo- torbeskyttelses- og udblæsningsfilter. >= apparatet kan blive beskadiget! Støvsug aldrig med mundstykke eller rør i nærheden af hovedet. >= Der er fare for tilskadekomst! Ved støvsugning af trapper, skal apparatet altid være placeret lavere end brugeren. Benyt ikke netledningen eller slangen til at bære / transportere støvsugeren med. Hvis dette apparats netkabel er blevet beskadiget, skal det skiftes ud af producenten, af dennes service- værksted eller af en tilsvarende faguddannet person, så der ikke kan opstå fare. Hvis støvsugeren er i drift i mere end 30 minutter, skal netledningen trækkes helt ud. Træk ikke i tilslutningsledningen, men kun i selve stik- ket, når ledningen trækkes ud af kontakten. Undlad at trække netledningen hen over skarpe kan- ter, og sørg for, at den ikke kommer i klemme. Pas på, at netstikket ikke rammer personer, legems- dele, husdyr eller genstande under den automatiske ledningsoprulning. => Hold i stikket og ikke i selve led- ningen, når netledningen trækkes ud. Træk altid netstikket ud af kontakten, inden der foreta- ges nogen form for arbejde på støvsugeren. Støvsugeren må ikke anvendes, hvis den er beskadi- get. Træk netstikket ud af kontakten i tilfælde af en funktionsfejl ved apparatet. For at der ikke skal opstå fare, må reparationer af støv- sugeren og udskiftning af reservedele kun udføres af et autoriseret serviceværksted. Støvsugeren skal beskyttes mod fugt, vejr og vind samt påvirkning fra varmekilder. Hæld ikke brændbare eller alkoholholdige substanser på filtrene (filterpose, motorbeskyttelsesfilter, ud- blæsningsfilter etc.). Støvsugeren er ikke beregnet til anvendelse på byg- gepladser. >= Opsugning af byggeaffald kan beskadige apparatet. Sluk for apparatet, og træk netstikket ud, når der ikke støvsuges. Et kasseret apparat skal gøres ubrugeligt med det samme og herefter bortskaffes efter forskrifterne.

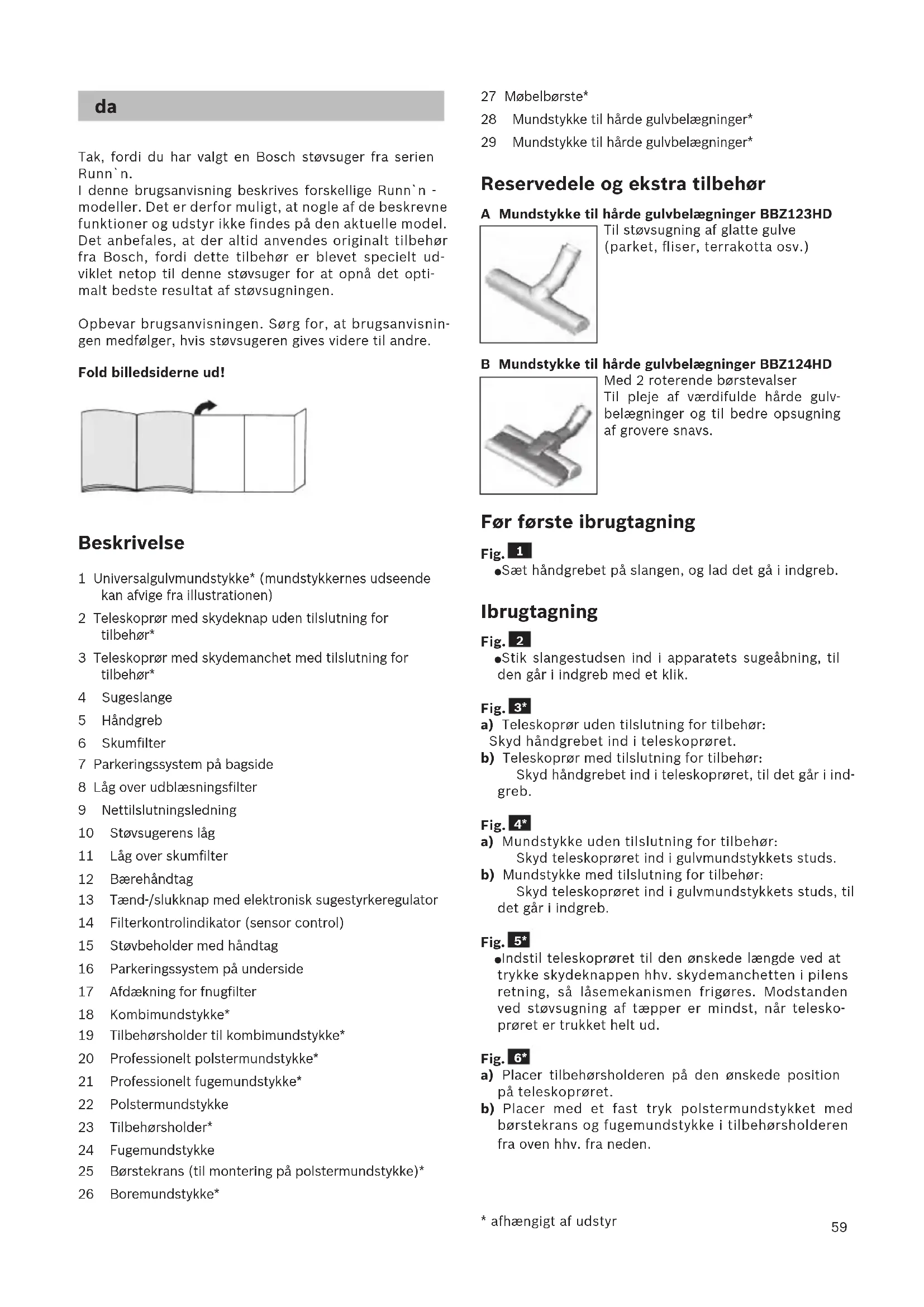

Tak, fordi du har valgt en Bosch støvsuger fra serien Runn`n. I denne brugsanvisning beskrives forskellige Runn`n - modeller. Det er derfor muligt, at nogle af de beskrevne funktioner og udstyr ikke findes på den aktuelle model. Det anbefales, at der altid anvendes originalt tilbehør fra Bosch, fordi dette tilbehør er blevet specielt ud- viklet netop til denne støvsuger for at opnå det opti- malt bedste resultat af støvsugningen. Opbevar brugsanvisningen. Sørg for, at brugsanvisnin- gen medfølger, hvis støvsugeren gives videre til andre. Fold billedsiderne ud! Beskrivelse 1 Universalgulvmundstykke* (mundstykkernes udseende kan afvige fra illustrationen) 2 Teleskoprør med skydeknap uden tilslutning for tilbehør* 3 Teleskoprør med skydemanchet med tilslutning for tilbehør* 4 Sugeslange 5 Håndgreb 6 Skumfilter 7 Parkeringssystem på bagside 8 Låg over udblæsningsfilter 9 Nettilslutningsledning 10 Støvsugerens låg 11 Låg over skumfilter 12 Bærehåndtag 13 Tænd-/slukknap med elektronisk sugestyrkeregulator 14 Filterkontrolindikator (sensor control) 15 Støvbeholder med håndtag 16 Parkeringssystem på underside 17 Afdækning for fnugfilter 18 Kombimundstykke* 19 Tilbehørsholder til kombimundstykke* 20 Professionelt polstermundstykke* 21 Professionelt fugemundstykke* 22 Polstermundstykke 23 Tilbehørsholder* 24 Fugemundstykke 25 Børstekrans (til montering på polstermundstykke)* 26 Boremundstykke* 27 Møbelbørste* 28 Mundstykke til hårde gulvbelægninger* 29 Mundstykke til hårde gulvbelægninger* Reservedele og ekstra tilbehør A Mundstykke til hårde gulvbelægninger BBZ123HD Til støvsugning af glatte gulve (parket, fliser, terrakotta osv.) B Mundstykke til hårde gulvbelægninger BBZ124HD

Med 2 roterende børstevalser Til pleje af værdifulde hårde gulv- belægninger og til bedre opsugning af grovere snavs. Før første ibrugtagning Fig.

Sæt håndgrebet på slangen, og lad det gå i indgreb. Ibrugtagning Fig.

Stik slangestudsen ind i apparatets sugeåbning, til den går i indgreb med et klik. Fig.

a) Teleskoprør uden tilslutning for tilbehør: Skyd håndgrebet ind i teleskoprøret. b) Teleskoprør med tilslutning for tilbehør: Skyd håndgrebet ind i teleskoprøret, til det går i ind- greb. Fig.

a) Mundstykke uden tilslutning for tilbehør: Skyd teleskoprøret ind i gulvmundstykkets studs. b) Mundstykke med tilslutning for tilbehør: Skyd teleskoprøret ind i gulvmundstykkets studs, til det går i indgreb. Fig.

Indstil teleskoprøret til den ønskede længde ved at trykke skydeknappen hhv. skydemanchetten i pilens retning, så låsemekanismen frigøres. Modstanden ved støvsugning af tæpper er mindst, når telesko- prøret er trukket helt ud. Fig.

a) Placer tilbehørsholderen på den ønskede position på teleskoprøret. b) Placer med et fast tryk polstermundstykket med børstekrans og fugemundstykke i tilbehørsholderen fra oven hhv. fra neden.60

• afhængigt af udstyr Fig.

Skyd tilbehørsholderen på kombimundstykket, og klips det fast på suge-/teleskoprøret. Fig.

Hold i nettilslutningsledningens stik, træk ledningen ud til den ønskede længde, og stik netstikket i stik- kontakten. Fig.

Tænd for støvsugeren ved at trykke på tænd-/sluk- knappen. Regulering af sugestyrke Fig.

Den ønskede sugestyrke kan indstilles trinløst ved at dreje regulatorknappen. Lav sugeeffekt >= Til støvsugning af sarte materialer, som f.eks. sarte polstrede møbler, gardiner, etc. Mellem sugeeffekt >= Til daglig rengøring ved ringe tilsmudsning. Høj sugeeffekt >= Til rengøring af robuste gulvbelægninger, hårde gul- ve og ved stærk tilsmudsning. Støvsugning

Bemærk Gulvmundstykker bliver udsat for et vist slid, af- hængigt af gulvenes art (f.eks. ru, rustikale fliser). Derfor skal mundstykkets glidesål kontrolleres med regelmæssige mellemrum. Slidte eller skarpkantede undersider på mundstykker kan beskadige sarte gul- ve som parket eller linoleum. Producenten hæfter ikke for evt. skader, som er opstået som følge af et slidt gulvmundstykke. Fig.

Indstilling af universalgulvmundstykke: Løse og faste tæpper => Hårde gulvbelægninger / parket => Ved opsugning af større partikler skal disse partikler suges forsigtigt op lidt efter lidt, så gulvmundstykkets sugekanal ikke tilstoppes. Løft eventuelt mundstykket lidt, så det bedre kan suge snavspartiklerne ind. Støvsugning med ekstra tilbehør Fig. 12* Sæt efter behov mundstykket på hhv. sugerør eller håndgreb: a) Fugemundstykke til støvsugning af fuger, hjørner etc. b) Polstermundstykke til støvsugning af polstrede møbler, gardiner etc. c) Polstermundstykke med påsat børstekrans til støv- sugning af vinduesrammer, skabe, profiler, etc. Sæt fugemundstykket og polstermundstykket tilba- ge i tilbehørsholderen efter brug. d) Professionelt fugemundstykke Ekstra langt fugemundstykke til rengøring af fuger, hjørner og smalle mellemrum, f.eks. i bilen etc. e) Professionelt polstermundstykke Til let og grundig rengøring af polstrede møbler, gar- diner, etc. Det professionelle polstermundstykke kan let suges rent med håndgrebet. f) Møbelbørste Til rengøring af vinduesrammer, skabe. profiler etc. g) Mundstykke til støvsugning af hårde gulvbelægnin- ger (fliser, parket, etc.) Rengøring af mundstykke til hårde gulvbelægninger Fig. 13* a) Rengør mundstykket ved at støvsuge det nedefra. b) Hår og tråde, som har viklet sig om børsterne, kan klippes over med en saks og derefter støvsuges bort. Boremundstykke Fig. 14*

Fastgør boremundstykket på håndgrebet, og placer det på væggen, så mundstykkets boreåbning er pla- ceret direkte over det sted, hvor hullet skal bores.

Indstil støvsugeren til det laveste effektniveau, og tænd for den.

Boremundstykket bliver holdt på plads på den øns- kede position af sugekraften. Afhængigt af beskaf- fenheden af væggens overflade kan det være en fordel at regulere effekten op til et højere niveau for at boremundstykket bedre kan suge sig fast til underlaget. Under boringen bliver det fine støv automatisk suget op. Fig.

Ved støvsugning af trapper, skal apparatet placeres nedenfor trappen. Hvis slangen ikke er lang nok, kan støvsugeren også transporteres i bærehåndtaget eller i støvbeholderens håndtag. Efter støvsugningen Fig.

Træk kort i nettilslutningsledningen, og slip den igen. (Ledningen ruller sig automatisk op). Fig. 18*

• afhængigt af udstyr Fig.

Parkeringssystemet på undersiden af apparatet kan be- nyttes, når det skal sættes væk. a) Hold i slangen eller i støvbeholderens håndtag, og stil apparatet lodret. b) Skyd hagen på gulvmundstykket ind i parkeringssys- temet. Demontering Fig.

Tryk de to indgrebshager sammen, hvorefter slangen kan trækkes ud af apparatets sugeåbning. Fig. 21* a) Teleskoprør uden tilslutning for tilbehør: Drej håndgrebet lidt, når håndgreb og rør skal skilles ad, og træk det ud af teleskoprøret. b) Teleskoprør med tilslutning for tilbehør: Tryk på låsemuffen på teleskoprøret for at skille de- lene ad, og træk derefter håndgrebet ud. Fig. 22* a) Mundstykke uden tilslutning for tilbehør: Drej røret lidt for at løsne forbindelsen, og træk tele- skoprøret ud af gulvmundstykket. b) Mundstykke med tilslutning for tilbehør: Tryk på låsemuffen for at frigøre forbindelsen, og træk teleskoprøret ud af gulvmundstykket. Rengøring & vedligeholdelse Tømning af støvbeholder Fig.

Bemærk Støvbeholderen kan kun tages ud af apparatet, når det er placeret horisontalt. Stil derfor apparatet på gulvet for at åbne frigørelsestasten. Fig.

a) Tryk på frigørelsestasten, og træk støvbeholderen ud af apparatet ved hjælp af håndtaget. b) Tag låget af støvbeholderen, og tøm den. c) Sæt låget på støvbeholderen igen. d) Fjern eventuelt snavs under udgangsåbningen. e) Sæt støvbeholderen i apparatet, og lad den gå i ind- greb med et klik. Vedligeholdelse af støvopsamlingssystemet Dette apparat er udstyret med en sensor control indi- kator. Denne funktion overvåger permanent, om støv- sugeren arbejder med den optimale effekt. Fig.

Indikatoren (blå ring) blinker rødt, hvis skumfiltret skal renses. Apparatet bliver automatisk reguleret ned til det laveste effekttrin. Rensning af skumfilter Sluk for apparatet. Fig.

a) Luk låget over skumfiltret op ved at trække i lå- sehåndtaget. b) Tag filterkassetten med skumfiltret ud ved at holde i lasken. c) Tag skumfiltret ud af filterkassetten, og bank støvet ud af begge dele. d) Ved kraftig tilsmudsning skal skumfiltret og filter- kassetten renses under rindende vand. Enheden kan også vaskes i vaskemaskinen på fin- vask ved maks. 30°C og laveste centrifugeringshas- tighed. TIP: Læg filterenheden i en vaskepose for at skåne resten af vasketøjet. e) Lad både filterskum og filterkassette tørre i mindst 24 timer, til de er fuldstændigt tørre, og sæt derefter filterskummet i filterkassetten igen. f) Sæt filterkassetten med skumfiltret på plads i appa- ratet igen. Luk låget over skumfiltret.

Bemærk Låget kan kun lukkes, når der er isat et filter. I tilfælde af fejl Sensor control indikatoren fortsætter med at blinke ef- ter, at skumfiltret er renset: Fjernelse af tilstopning i støvopsamlingsenheden Fig.

Sluk for apparatet. a) Luk apparatets låg op ved hjælp af finger-fordybnin- gen. b) Frigør afdækningen ved at dreje den i retning mod uret, og tag den ud af apparatet. >= Fjern tilstopningen fra støvopsamlingsenheden. c) Sæt afdækningen på igen, og lås den ved at dreje den i retning med uret. >= Luk apparatets låg. Hvis sensor control indikatoren stadig blinker rødt, skal det kontrolleres, om mundstykke, sugerør eller suges- lange er tilstoppet. Dette kan også medføre, at sensor control indikatoren aktiveres. Pleje af udblæsningsfilter Afhængigt af udførelsen er apparatet enten udstyret med et (H)EPA-filter Fig.

Afhængigt af udførelsen kan apparatet være udstyret med en ekstra støjdæmper, som er placeret efter (H) EPA- oder micro-filtret - den behøver ikke at blive ren- set.62

• afhængigt af udstyr (H)EPA-filter Rengøring af vaskbart (H)EPA-filter (H)EPA-filtret med påskriften "washable" er konstrue- ret, så det normalt aldrig skal udskiftes, når støvsuge- ren anvendes iht. sit formål i boligen. For at støvsugeren skal vedblive at arbejde med opti- mal sugeeffekt, skal udblæsnings-filtret normalt vaskes efter ca. et år. Filtrets filtreringsevne bevares uafhæn- gigt af en eventuel misfarvning af filtrets overflade. Fig. 28* a) Udblæsningsfiltrets låg åbnes ved at trykke på luk- kelasken og dreje den. b) Frigør (H)EPA-filtret, og tag det ud af apparatet. c) Bank filterenheden ren, og vask den under rindende vand. Enheden kan også vaskes i vaskemaskinen på fin- vask ved maks. 30°C og laveste centrifugeringshas- tighed. TIP: Læg filterenheden i en vaskepose for at skåne resten af vasketøjet. d) Sæt (H)EPA-filtret i apparatet, når det er fuldstæn- dig tørt (efter minimum 24 timer), og lås det igen. >= Luk låget over udblæsningsfiltret. Tryk låsepalen opad, til den går i indgreb med et klik. Micro-filter Rengøring af micro-filter Micro-filtret er konstrueret, så det normalt aldrig skal udskiftes, når støvsugeren anvendes iht. sit formål i boligen. For at støvsugeren skal vedblive at arbejde med opti- mal sugeeffekt, skal udblæsnings-filtret normalt vaskes efter et år. Filtrets virkning bevares uafhængigt af en evt. farveændring af filtrets overflade. Fig. 29* a) Udblæsningsfiltrets låg åbnes ved at trykke på luk- kelasken og dreje den. b) Frigør filterenheden med filterskum og micro-filter ved at trække i lukkelasken, og tag den ud af appa- ratet. c) Tag filterskum og micro-filter ud af filterrammen. d) Vask filterskum og micro-filter under rindende vand. De kan også vaskes i vaskemaskinen på finvask ved maks. 30°C og laveste centrifugeringshastighed. TIP: Læg filterenheden i en vaskepose for at skåne resten af vasketøjet. e) Sæt først filterskum og micro-filter tilbage i filter- rammen, når de er fuldstændig tørre (efter minimum 24 timer). f) Sæt filterenheden på plads i apparatet igen, og lad lukkelaskerne gå i indgreb med et klik. g) Luk låget over udblæsningsfiltret. Tryk låsepalen opad, til den går i indgreb med et klik. Anvisninger vedr. rengøring Sluk altid for støvsugeren, og træk stikket ud af stik- kontakten, når støvsugeren skal rengøres. Støvsugeren og tilbehørsdelene kan plejes med et af de gængse ren- semidler til kunststof.

Bemærk: Anvend aldrig skuremidler, glas- eller universal- rengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer.63
