KÄYTTÖOHJE MobiCool M40 AC WAECO
FIN Sähkökäyttöinen kylmälaukku Käyttöohjeet 107
Olkaa hyvä ja lukekaa tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilyttäkää ohje hyvin. Siinä tapauksessa, että myytte laitteen eteenpäin, antakaa ohje tällöin edelleen ostajalle.
Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaises-ta käytöstä tai väärästä käytöstä.
Sisällysluettelo
1 Neuvoja käyttöohjeen käyttämiseen 107
2 Turvallisuusohjeet 108
3 Tarkoituksenmukainen käyttö 110
4 Toimituskokonaisuus .... 110
5 Lisävarusteet 111
6 Tekninen kuvaus 111
7 Käyttö....113
8 Puhdistaminen ja hoito.... 116
9 Häiriöiden poistaminen 116
10 Hävittäminen 117
11 Tekniset tiedot .... 117
Olkaa hyvä ja noudattakaa myös seuraavia turvallisuusohjeita.
1 Neuvoja käyttöohjeen käyttämiseen
Tässä käyttöohjeessa käytetään seuraavia symboleita:
VAARA!
Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.
VAROITUS!
Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa-ran tai vakavan loukkaantumisen.
HUOMIO!
Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.
HUOMAUTUS!
Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
√ Tämä symboli kuvailee menettelyn tuloksen.
kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".
Noudata myös seuraavia turvallisuusohjeita.
2 Turvallisuusohjeet
2.1 Yleinen turvallisuus
VAARA!
- Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.
VAROITUS!
- Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
- Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasian-mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
- Henkilöiden, jotka eivät voi käyttää laitetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.
- Sähkölaitteet eivät ole lasten leluja!
Säilytä ja käytä laitetta lasten ulottumattomissa.
- Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
- Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
HUOMIO!
- Irrota laite verkosta
- ennen jokaista puhdistusta tai hoitoa
- jokaisen käytön jälkeen
- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
HUOMAUTUS!
- Liittäkää laite vain seuraavalla tavalla: - toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan - toimituskokonaisuuteen kuuluvalla 230 V -liitäntäjohdolla 230 V -vaihtovirtaverkkoon
- Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
- Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.
- Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
- Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.
- Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.
2.2 Laitteen käyttöturvallisuus
VAARA!
- Älkää koskettako avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.
HUOMIO!
- Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.
HUOMAUTUS!
- Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.
- Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.
- Ylikuumenemisvaara!
Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.
- Huolehtikaa siitä, että tuuletusrakoja ei peitetä.
- Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.
- Älkää upottako laitetta koskaan veteen.
- Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.
3 Tarkoituksenmukainen käyttö
Tämä kylmälaite sopii elintarvikkeiden jäähdyttämiseen.
Laite on tarkoitettu käyttöön:
- DC-verkkopistorasiassa autossa (esim. savukkeensytyttimeen), veneessä tai matkailuautossa (katso tyyppikilven jännitetiedot)
● 230-V-vaihtovirtaverkkoon
Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle.
HUOMIO! Terveysvaara!
Jos haluat jäähdyttää lääkkeitä, tarkista, vastaako laitteen jäähdytysteho kyseisen lääkkeen vaatimuksia.

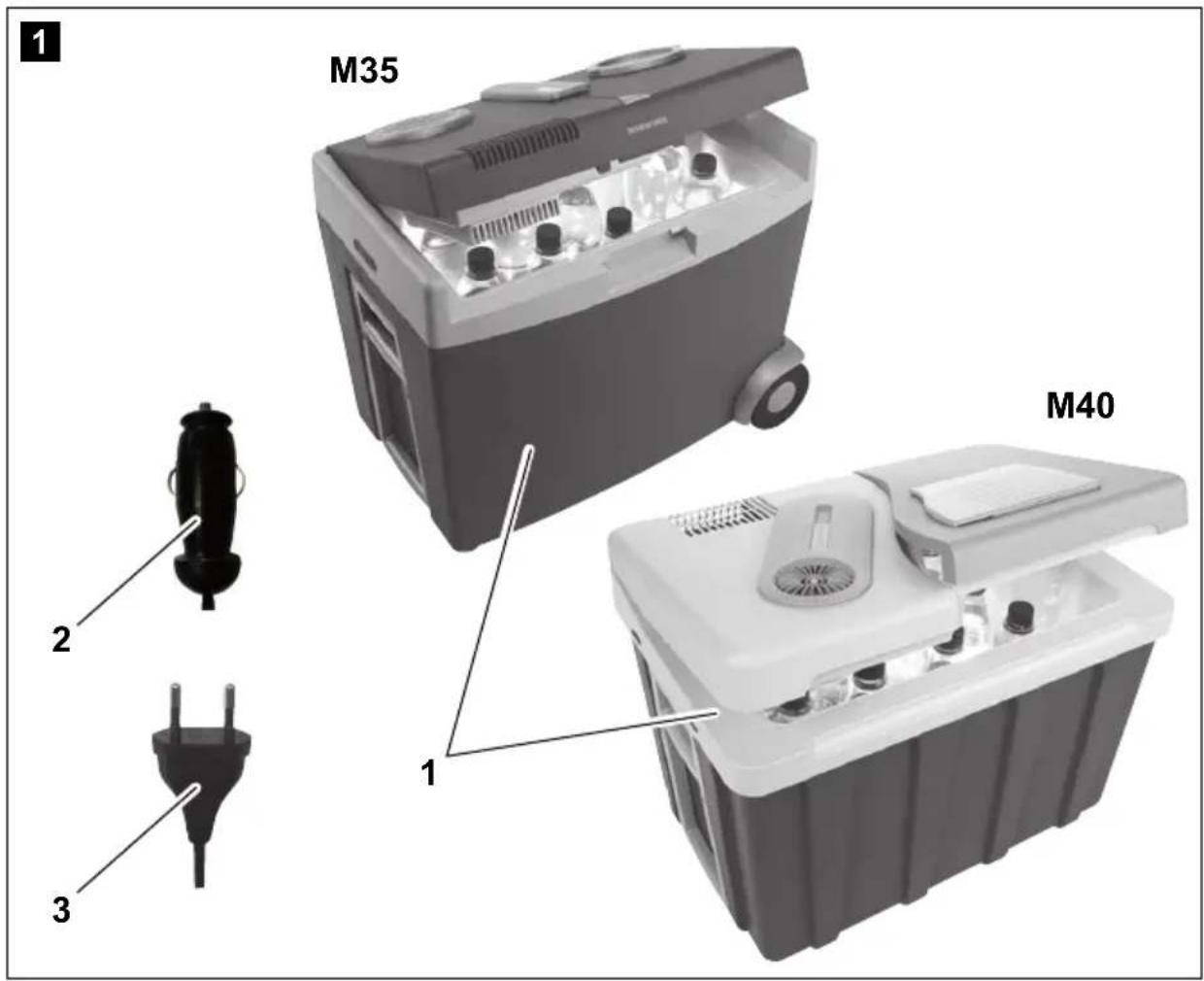

4 Toimituskokonaisuus
| Kohta – kuva 1, sivulla 3 | Määrä Nimitys | ||||
| 1 | 1 | K | y | l | m |
| - | 1 | Ritilä | |||
- 1 Käyttöohje
5 Lisävarusteet
Nimitys Kuvaus
Y24 24/12 DC/DC muuntaja
12-V---kylmälaitteen liittämiseen 24 V---
6 Tekninen kuvaus
Kylmälaukku sopii liikkuvaan käyttöön. Se voi jäähdyttää tuotteita max.
● M35 AC/DC: 20 °C
● M40 AC/DC: 18 °C
ympäristölämpötilaa kylmemmiksi ja pitää ne kylminä.
Elintarvikkeet voidaan erottaa toisistaan väliverkon avulla, esim. pullot ja hedelmät.
Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella.
Lisäksi kylmälaukussa on liitäntämahdollisuus musiikkilaitteelle (esim. MP3-soitin). Ääni välittyy kannen kautta, joka siis toimii kaiuttimena.
M35 AC/DC
Kylmälaukku M35 AC/DC pystyy lisäksi lämmittämään kylmälaukun sisällön noin 65 °C:een tai pitämään sen lämpimänä.
Laitteeseen sisäänrakennettu, kytkettävissä oleva akkutarkkailulaite suojaa ajoneuvonne akkua syväpurkautumiselta (kts. kappale "Akkutarkkailulaitteen käyttäminen (vain M35 AC/DC)" sivulla 115).
Kylmälaukussa on automaattinen etusijaiskytkentä. Näin varmistetaan, että – kytkettäessä samanaikaisesti vaihtovirtaverkkoon ja 12 V:n akkuun – käytetään vaihtovirtaverkkoa.

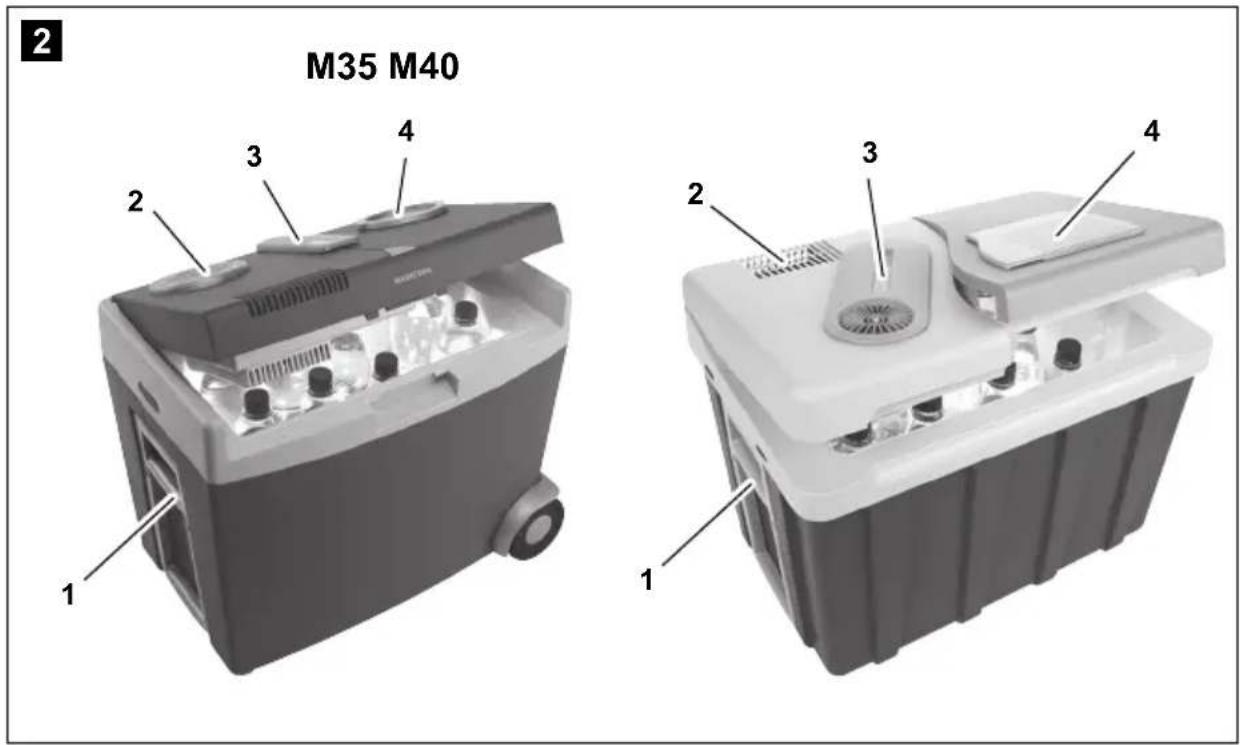

6.1 Laitekuvaus
M35 AC/DC
Kohta – kuva 2, Nimitys sivulla 3
1 Kantokahva
2 Tuuletusraot
3 Käyttöpaneeli ja jännitteensyötön liittimet
4 Lokero musiikkilaittelle
M40 AC/DC
Kohta – kuva 2, Nimitys sivulla 3
1 Kantokahva
2 Tuuletusraot
3 Liitäntäjohdon lokero
4 Lokero musiikkilaittelle
7 Käyttö
HUOMIO! Terveysvaara!
Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
OHJE
- Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös kappale "Puhdistaminen ja hoito" sivulla 116).
- Kylmälaitteen sisään voi muodostua muutama vesipisara, jos se jäähtyy pidemmän aikaa. Tämä on tavallista, koska ilman kosteus kondensoituu vesipisaroiksi, kun lämpötila kylmälaitteessa alenee. Kylmälaite ei ole rikki. Pyyhi se tarvittaessa kuivalla liinalla.
7.1 Vinkkejä energian säästämiseen
- Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
- Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.
- Älkää avatko kylmälaitetta tarpeettoman usein.
- Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
7.2 Kylmälaitteen käyttäminen
HUOMAUTUS! Vaurioitumisvaara!
- Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita, jotka saa jäähdyttää tai (vain M35 AC/DC) lämmittää valit-tuun lämpötilaan.
- Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.
- Huomioi, että kylmälaukku tarvitsee kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muutoin laitteen asianmukaista toimintaa ei voida taata. Erityisesti tuuletusaukkoja ei saa peittää.
M35 AC/DC:n käyttäminen
▶ Aseta kylmälaite tukevalle alustalle.
▶ Liittäkää 12-V-liitäntäjohto (kuva 1 2, sivulla 3) ajoneuvon savukkeensytyttimeen tai 12 V -pistorasiaan.
tai...
▶ Liittäkää 230 V -liitäntäjohto (kuva 1 3, sivulla 3) 230 V -vaihtovirtaverkkoon.
Kytke akkutarkkailulaite (kuva 4 2, sivulla 4) pois päältä (asento "OFF").

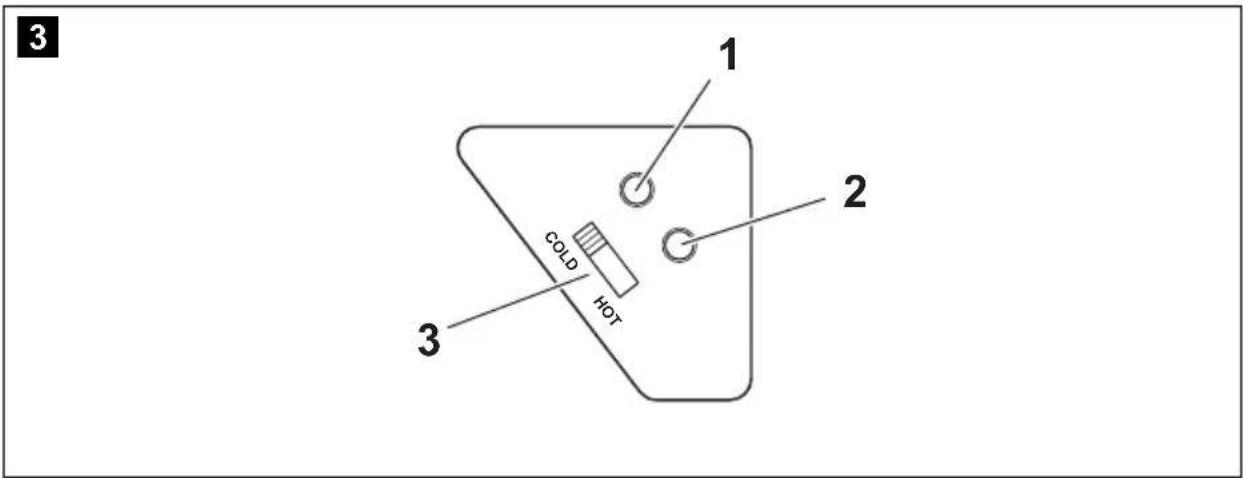

▶ Työnnä käyttöpaneelin kytkin (kuva 3 3, sivulla 4) asentoon "COLD" (jäähdytys) tai "HOT" (lämmitys) kytkeäksesi kylmälaitteen päälle.
√ Käyttöpaneelin tilailmaisimet näyttävät sinulle toimintatilan:
Toimintailmaisin Toimintatila
| vihreä (kuva 3 1, sivulla 4) | jäähdytys |
| punainen (kuva 3 2, sivulla 4) | lämmitys |
√ Kylmälaite alkaa jäähdyttää tai lämmittää sisätilaansa.
- Jos otat kylmälaitteen pois käytöstä, - aseta kytkin (kuva 3 3, sivulla 4) asentoon "OFF" - irrota liitäntäjohto.
M40 AC/DC:n käyttäminen
▶ Aseta kylmälaite tukevalle alustalle.
▶ Liittäkää 12-V-liitäntäjohto (kuva 1 2, sivulla 3) ajoneuvon savukkeensytyttimeen tai 12 V -pistorasiaan.
tai...
▶ Liittäkää 230 V -liitäntäjohto (kuva 1 3, sivulla 3) 230 V -vaihtovirtaverk- koon.
√ Kylmälaite alkaa jäähdyttää sisätilaansa.
▶ Irrota liitäntäpistoke, kun lopetat kylmälaitteen käyttämisen.
7.3 Musiikkilaitteen liittäminen
Voit liittää kylmälaukkuun musiikkilaitteen (esim. MP3-soittimen).
▶ Avaa kate (kuva 5 1, sivulla 4, nuoli) painamalla. Siten salpaus aukeaa ja kate napsahtaa auki.
▶ Aseta kolme 1,5-V-paristoa, tyyppi AA (Mignon) paristolokeroon (kuva 5 2, sivulla 4). Paristot eivät kuulu toimitukseen.
▶ Liitä RCA-liitin (kuva 5 3, sivulla 4) musiikkilaitteeseesi (kuva 5 4, sivulla 4).
▶ Aseta kytkin (kuva 5 5, sivulla 4) asentoon "ON".
√ Vihreä LED (kuva 5 6, sivulla 4) loistaa.
▶ Kytke musiikkilaitteesi päälle.
▶ Aseta musiikkilaitteeseesi haluamasi äänenvoimakkuus.
▶ Sulje kate (kuva 5 1, sivulla 4).
7.4 Liittäminen savukkeensytyttimeen
OHJE
Huomaa, että virran täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon savukkeensytyttimeen.
7.5 Akkutarkkailulaitteen käyttäminen (vain M35 AC/DC)
HUOMAUTUS!
Kytkekää akkutarkkailulaite pois päältä, kun käytätte kylmälaukkuanne 220–240 V -vaihtovirtaverkossa.
Kytkekää akkutarkkailulaite päälle työntämällä käyttöpaneelin kytkin kuva 4 2, sivulla 4) asentoon "ON".
√ Käyttöpaneelin punainen valodiodi (LED) (kuva 4 1, sivulla 4) ilmaisee akkutarkkailulaitteen tilan:
| Toimintailmaisin Toimintatila | |
| Valodiodi (LED) loistaa | Päällekytkentäjännite (13,1 V ± 0,2 V) on käytettävissä, kylmälaukku toimii. |
| Valodiodi (LED) vilkkuu | Poiskytkentäjännite (11,7 V ± 0,2 V) on saavutettu, akkutarkkailulaite on kytkenyt kylmälaukun pois päältä. |
Kytkekää akkutarkkailulaite pois päältä työntämällä käyttöpaneelin kytkin kuva 4 2, sivulla 4) asentoon "OFF".
8 Puhdistaminen ja hoito
VAROITUS!
Irrota laite verkosta aina ennen puhdistusta ja huoltoa.
HUOMAUTUS! Vaurioitumisvaara!
- Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
- Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esi-neitä, koska ne voivat vahingoittaa kylmälaitetta.
▶ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.
9 Häiriöiden poistaminen
| Häiriö Mahdollinen syy Ratkaisuehdotus | ||
| Laite ei toimi (pistoke on paikallaan). | Ajoneuvon DC-pistorasi-assa (savukkeensytytti-messä) ei ole jännitettä. | Useimmissa ajoneuvoissa virran täy-tyy olla päällä, jotta savukkeensytytin saa jännitettä. |
| Vaihtovirtapistorasiassa ei ole jännitettä. | Kokeile toista pistorasiaa. | |
| Sisätuuletin tai jäähdy-tyselementti on rikki. | Vain valtuutettu asiakaspalveluliike voi korjata vian. | |
| Käyttö DC-pistorasiassa (savukkeensytytin): Virta on päällä ja laukku ei toimi. | DC-pistorasian kanta on likainen. Tämän vuoksi sähköinen kontakti on heikko. | Jos kylmälaitteen pistoke lämpenee DC-pistorasiakannassa hyvin lämpi-mäksi, joko kanta täytyy puhdistaa tai pistoketta ei ole mahdollisesti koottu oikein. |
| DC-pistokkeessa oleva sulake on palanut. | Vaihda DC-pistokkeen sulake vastaa-vaan sulakkeeseen (kuva 6 1, sivulla 5). | |
| Ajoneuvon sulake on palanut. | Vaihda ajoneuvon DC-pistorasian sulake (tavallisesti 15 A) (noudata ajo-neuvosi käyttöohjeita). | |
| Ei musiikkia. | Paristot ovat tyhjät. | Aseta kolme 1,5-V-paristoa, tyyppi AA (Mignon) paikalleen. |
10 Hävittäminen
▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.
Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.
Muista ympäristönsuojelu!
Akut ja paristot eivät kuulu kotitalousjätteen sekaan.
Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.
11 Tekniset tiedot
| M35 DC/AC M40 DC/AC | ||
| Bruttotilavuus: 35 litraa 40 | litraa | |
| Liitäntäjännite: 12 V DC | 220–240 V AC ~50 Hz | |
| Tehonkulutus:Jäähdytys:Lämmitys: | 47 W 47 WDC: 41 WAC: 42 W | - |
| Jäähdytysteho: maks. 20 °C maks. 18 °Cympäristölämpötilaa kylmemmäksi | ||
| Lämmitysteho: | n. 65 °C:een sisälämpötila | - |
| Musiikkilaitteen paristot: 3 x 1,5 V, tyyppi AA (Mignon) | ||
| Paino: | n. 7,8 kg | n. 8,8 kg |
| Mitat (mm): | 540 x 350 x 445 | 560 x 380 x 420 |
| Tarkastus/sertifikaatti: |    | |
Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.
