Tuotetyyppi	Korkeapainepesuri
Merkki	Kärcher
Malli	HD 513 EX Plus Classic
Käyttöpaine	13 MPa (130 bar)
Maks. ylipaine	16 MPa (160 bar)
Vesivirtaus	500 l/h (8,4 l/min)
Liitäntäteho	2,4 kW
Jännite	220 - 240 V
Taajuus	50 Hz
Suojausluokka	IPX5
Paino (ilman lisätarvikkeita)	21,3 kg
Mitat (P x L x K)	350 x 330 x 880 mm
Maks. syöttölämpötila	40 °C
Maks. syöttöpaine	1,0 MPa (10 bar)
Vakioputken koko	032
Päätoiminnot	Korkeapainepuhdistus, pesuainekäyttö (vaahtosuutin lisävarusteena), pyörivä suihku
Turvallisuus	Turvavipu pistoolissa, ylivirtausventtiili, turvalukko, painekytkin
Huolto	Vedensuodattimen puhdistus, öljynvaihto (huoltopalvelun toimesta), pakkassuoja
Mukana tulevat lisävarusteet	Korkeapainepistooli, ruiskutusputki, korkeapainesuutin, korkeapaineletku, säilytysputki
Äänenpainetaso	L_pA 7 dB(A) (epävarmuus 2,5 dB(A))
Äänitehotaso	L_WA + K_WA 96 dB(A) (taattu)
Käyttötarkoitus	Koneiden, ajoneuvojen, julkisivujen, terassien, työkalujen, puutarhavälineiden puhdistus

Usein kysytyt kysymykset - HD 513 EX Plus Classic Kärcher

Mikä on laitteen maksimipaine?

Käyttöpaine on 13 MPa (130 bar) ja maksimi ylipaine on 16 MPa (160 bar).

Voinko käyttää pesuainetta tämän pesurin kanssa?

Kyllä, mutta vaahtosuutin (lisävaruste) on tarpeen. Käytä vain Kärcherin hyväksymiä pesuaineita.

Miten laite huuhdellaan ennen ensimmäistä käyttöä?

Avaa vedentulo, irrota korkeapainesuutin, käynnistä laite kunnes vesi tulee ilman kuplia, sammuta ja aseta suutin takaisin.

Mitä tehdä, jos laite ei käynnisty?

Tarkista virtajohto, verkkojännite ja sulake. Jos laite on ylikuumentunut, anna sen jäähtyä 15 minuuttia. Ota yhteyttä huoltoon, jos ongelma jatkuu.

Miten huoltaa vedensuodatinta?

Puhdista vedensuodatin viikoittain irrottamalla se vesiliittimestä ja huuhtelemalla juoksevalla vedellä. Aseta takaisin puhdistuksen jälkeen.

Voinko käyttää laitetta talousvesiverkossa?

Kyllä, mutta järjestelmäerotin, joka täyttää standardin EN 12729 tyyppi BA, on pakollinen estämään saastuneen veden takaisinvirtaus.

Miten suojata laite jäätymiseltä?

Säilytä laite jäätymiseltä suojatussa paikassa. Muussa tapauksessa tyhjennä vesi kokonaan ja pumppaa glykolipohjaista pakkasnestettä järjestelmään.

Mikä on pistoolin rekyylivoima?

Rekyylivoima on 22,4 N. Ole varovainen käytön aikana välttääksesi kaatumisia.

Miten vaihtaa korkeapainesuutin?

Sammuta laite ja lukitse pistooli. Löysää suuttimen ruuvit, irrota se ja ruuvaa uusi suutin kiinni. Kiristä käsin.

Mikä on laitteen melutaso?

Äänenpainetaso on 7 dB(A) (epävarmuus 2,5 dB(A)) ja taattu äänitehotaso on 96 dB(A). Käytä kuulosuojaimia.

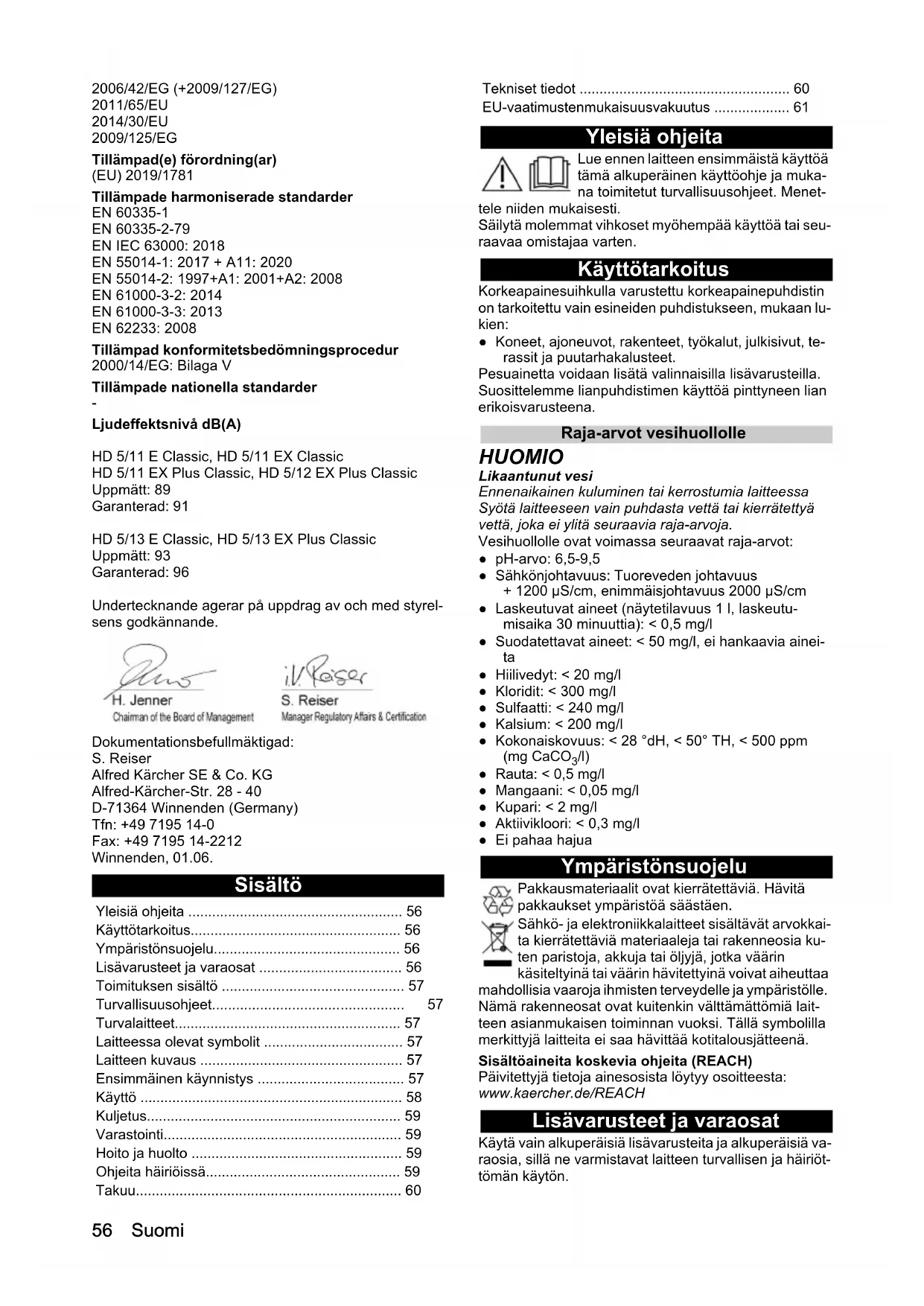

KÄYTTÖOHJE HD 513 EX Plus Classic Kärcher

Yleisiä ohjeita	56
Käyttötarkoitus	56
Ympäristönsuojelu	56
Lisävarusteet ja varaosat	56
Toimituksen sisältö	57
Turvallisuusohjeet	57

Turvalaitteet	57
Laitteessa olevat symbolit	57
Laitteen kuvaus	57
Ensimmäinen käynnistys	57
Käyttö	58
Kuljetus	59
Varastointi	59
Hoito ja huolto	59
Ohjeita häiriöissä	59
Takuu	60

Tekniset tiedot 60

EU-vaatimustenmukaisuusvakuutus 61

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Käyttötarkoitus

Korkeapainesuihkulla varustettu korkeapainepuhdistin on tarkoitettu vain esineiden puhdistukseen, mukaan lukien:

- Koneet, ajoneuvot, rakenteet, työkalut, julkisivut, terassit ja puutarhakalusteet.

Pesuainetta voidaan lisätä valinnaisilla lisävarusteilla.

Suosittelemme lianpuhdistimen käyttöä pinttyneen lian erikoisvarusteena.

Raja-arvot vesihuollolle

HUOMIO

Likaantunut vesi

Ennenaikainen kuluminen tai kerrostumia laitteessa Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja.

Vesihuollolle ovat voimassa seuraavat raja-arvot:

• pH-arvo: 6,5-9,5
• Sähkönjohtavuus: Tuoreveden johtavuus + 1200 μS/cm, enimmäisjohtavuus 2000 μS/cm
• Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l

- Suodatettavat aineet: < 50 mg/l, ei hankaavia ainei-ta

• Hiilivedyt: < 20 mg/l

• Sulfaatti: < 240 mg/l

• Kalsium: < 200 mg/l

- Kokonaiskovuus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Rauta: < 0,5 mg/l

- Mangaani: < 0,05 mg/l

- Kupari: < 2 mg/l

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvallisuusohjeet

• On tärkeää, että luet turvallisuusohjeet 5.951-949.0 ennen ensimmäistä käyttöönottoa.
• Noudata nestesuihkupesureita koskevia maakohtai-sia määräyksiä.
• Noudata maakohtaisia tapaturmantorjuntamääräyksiä. Nestesuihkupuhdistimet on testattava säännöllisesti. Testitulos on tallennettava kirjallisesti.
• Älä muokkaa laitetta tai sen lisävarusteita.

Turvalaitteet

⚠️VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Varmistusvipu

Korkeapainepistoolin varmistusvipu estää laitteen ta-hattoman käynnistämisen.

Ylivuotoventtiili

Jos korkeapainepistooli on suljettu, ylivuotoventtiili avautuu ja koko vesimäärä virtaa takaisin pumpun imupuolelle.

Ylivuotoventtiili on valmistajan asettama ja sinetöity. Asetuksen saa suorittaa vain asiakaspalvelu.

Laitteessa olevat symbolit

Älä kohdista korkeapainesuihkua ihmisiin, eläimiin, jännitteen alaisiin sähkölaitteisiin tai itse laitteeseen.

Suojaa laitetta pakkaselta.

Sovellettavien määräysten mukaan laitetta ei saa koskaan käyttää käyttövesiverkossa ilman järjestelmäerotinta. Varmista, että liitäntä talosi vesijärjestelmään, jossa korkeapainepuhdistinta käytetään, on varustettu järjestelmäerottimella standardin EN 12729 tyypin BA mukaan. Järjestelmäerottimen läpi virrannut vesi luokitellaan juomakelvottomaksi. Liitä järjestelmäerotin aina vedentuloon, ei koskaan suoraan laitteeseen.

⚠VAROITUS

Korkeapainevesisuihkun korkea suuttimen ulostulonopeus aiheuttaa korkean melutason, joka voi aiheuttaa epämukavuutta tai kuulovaurioita (esim. tinnitus) välittömässä läheisyydessä oleville henkilöille. Jatkuva korkea melutaso voi johtaa kuurouteen.

• Käytä määritettyä henkilökohtaista suo-javarustusta.
• Korkea melutaso voi heikentää äänellistä viestintää ja heikentää tai estää kykyäsi huomata varoitussignaaleja. Älä koskaan työskentele yksin. Toisen henkilön on oltava työalueen ulkopuolella.

Laitteen kuvaus

Yleiskatsaus HD 5/11 E Classic ja HD 5/13 E Classic

Kuva A

① Suutinruuvit
2 Korkeapainesuutin
3 Ruiskuputki
4 Turvalukko
5 Pistoolikahva
⑥ Laitekytkin
7 Korkeapaineletku
8 Pistoolin koukku
9 Lisäkahva
10 Kaapelin koukku
⑪ Vesisuodatin
⑬ Veden tuloliitäntä
⑭ Veden ulostulo
⑮Virtakytkin

⑫Ruiskuputken säilytyspidike (pitkille suihkuputkille)

⑯Työntökahva, yläosa (pidennetty)

Yleiskatsaus HD 5/11 EX Plus Classic ja HD 5/13 EX Plus Classic

Kuva B

① Suutinruuvit

2 Korkeapainesuutin

3 Ruiskuputki

4 Turvalukko

5 Pistoolikahva

6 Laitekytkin

7 Korkeapaineletku

8 Työntökahva, yläosa (pidennetty)

9 Lisäkahva

⑩Kaapelin koukku

⑪ Vesisuodatin

⑫Ruiskuputken säilytyspidike (pitkille suihkuputkille)

13 Veden tuloliitäntä

14 Veden ulostulo

⑮Virtakytkin

⑯Käsikampi

⑰Ruiskuputken pidike

⑱Lianpuhdistin

Ensimmäinen käynnistys

⚠ VAARA

Loukkaantumisvaara sähköiskun johdosta

Anna vain valtuutetun teknisen asiantuntijan asentaa vesijohto, sähköliitännät ja korkeapaineverkko.

Värikoodaus

- Puhdistusprosessin ohjausosat ovat keltaisia.

Purkaminen pakkauksesta

1. Tarkasta pakkauksen sisältö purkaessasi pakkauksen.

2. Ilmoita kuljetusvahingoista heti myyjälle.

Lisävarusteiden asennus

1. Aseta työntökahva koneeseen ja kiinnitä ruuvit kahvaan.

Kuva C

1. Asenna suutin suutinruuveilla ruiskuputkeen.

2. Liitä ruiskuputki korkeapainepistooliin.

Kuva D

1. Ruuvaa korkeapaineletku korkeapainepistooliin.

2. Vain HD 5/11 E Classic ja HD 5/13 E Classic, kiinnitä korkeapaineletku veden ulostuloon.

3. Vain HD 5/11 E Classic ja HD 5/13 E Classic, paina käsikampi letkukelan aukkoon ja varmista, että käsikampi on lukittunut.

Kuva E

Sähköliitäntä

⚠ VAARA

Loukkaantumisvaara sähköiskun johdosta

Liitä laite verkkovirtaan pistokkeella. Pysyvä liitäntä sähköverkoon on kielletty. Pistoketta käytetään irrotta-miseen verkkovirrasta.

Katso liitäntäarvot tyyppikilvestä tai teknisistä tiedoista.

1. Kelaa virtajohto auki ja aseta se maahan.

2. Kytke virtapistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

⚠VAROITUS

Likaantuneen veden paluuvirtaus käyttövesiverk- koon aiheuttaa terveysriskin.

Noudata vesiyhtiösi määräyksiä.

1. Tarkasta syöttöpaine, syöttölämpötila ja syötettävä vesimäärä. Katso luku Tekniset tiedot vaatimusten täyttämiseksi.

2. Liitä järjestelmäerotin ja laitteen vesiliitäntä letkulla (vähimmäispituus 7,5 m, vähimmäishalkaisija 3/4"). Syöttöletku ei sisälly toimitukseen.

3. Avaa vedentulo.

Laitteen ilmaus

1. Avaa vedentulo.

2. Irrota korkeapainesuutin.

3. Kytke laite päälle.

4. Anna laitteen käydä, kunnes poistuvassa vedessä ei enää ole ilmakuplia.

5. Kytke laite pois päältä.

6. Asenna korkeapainesuutin.

Käyttö

⚠ VAARA

Räjähdysvaara!

Älä suihkuta palavia nesteitä.

Jos laitetta käytetään vaarallisilla alueilla (esim. huoltoasemilla), on noudatettava vastaavia turvallisuusmääräyksiä.

Korkeapainepistoolin avaaminen/sulkeminen

1. Paina turvalukkoa taaksepäin ja paina laitekytkintä. Kuva F

Korkeapainepistooli avautuu.

1. Vapauta laitekytkin ja työnnä turvalukkoa eteenpäin. Sitten korkeapainepistooli sulkeutuu.

Korkeapainetoiminta

Huomautus

- Laitetta voidaan käyttää pystysuorassa.

- Laite on varustettu painekytkimellä. Moottori käynnistyy vain, kun korkeapainepistooli on auki.

- Korkeapaineletku tulee pitää poissa terävistä reunoista.

1. Laite, jossa on letkukela: kelaa korkeapaineletku kokonaan pois letkukelasta.

2. Avaa vedensyöttö.

3. Aseta virtakytkin asentoon "1".

4. Avaa korkeapainepistoolin turvalukko.

5. Avaa korkeapainepistooli.

6. Suuntaa korkeapainepistooli puhdistettavaan koh- teeseen ja aloita puhdistus.

Käyttö pesuaineella

Huomautus

Vaahtoputki (valinnainen) tarvitaan pesuaineen käyttöä varten.

⚠VAROITUS

Puhdistusaineiden väärä käsittely

Terveydellinen vaara

Noudata puhdistusaineissa olevia turvaohjeita.

HUOMIO

Soveltumattomat puhdistusaineet

Laitteen ja puhdistettavien kohteiden vaurioituminen

Käytä vain KÄRCHERin hyväksymää puhdistusainetta.

Noudata puhdistusaineen mukana toimitettuja annostelusuosituksia ja ohjeita.

Käytä puhdistusaineita säästeliäästi ympäristön suojelemiseksi.

KÄRCHER-pesuaineet takaavat häiriöttömän toiminnan. Pyydä meiltä neuvontaa, tuoteluetteloamme tai pesuaineiden tietolehtiä.

1. Täytä pesuaine vaahtoputken säiliöön. (Noudata pesuainepullossa olevia annosteluohjeita.) Kuva G

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

Pesuaineella käytön jälkeen

1. Huuhtele vaahtomuoviputkia puhtaalla vedellä n. 30 sekuntia.

Suuttimen vaihto

⚠ VAARA

Loukkaantumisvaara!

Kytke laite pois päältä ennen suuttimen vaihtoa, äläkä käytä käsisuihkupistoolia ennen kuin laite on paineeton.

1 Kiinnitä korkeapainepistooli. Työnnä sitä varten varmistusvipua eteenpäin.

2 Avaa suutinruuvit ja poista suutin.

3 Ruuvaa lianpuhdistin kiinni ja kiristä ne käsin.

4 Vain HD 5/11 EX Plus Classic ja HD 5/13 EX Plus Classic, kierrä likapuhallin kiinni ja kiristä ne käsin.

Lianpuhdistimen säilytys

1. Ruuvaa lianpuhdistin keltaiseen liittimeen. Kuva H

Käytön keskeyttäminen

Huomautus

Kun laite sammutetaan, vedenpaine laskee, mikä voi vähentää korkeapainepistoolin käyttövoimaa ja parantaa laitteen käyttöikää.

1. Sulje korkeapainepistooli, laitteen toiminta keskeytyy.
2. Työnnä turvalukkoa eteenpäin sulkeaksesi korkeapainepistoolin turvalukon.
3. Työnnä turvalukkoa taaksepäin avataksesi korkeapainepistoolin turvalukon.
4. Avaa korkeapainepistooli, laite kytkeytyy taas päälle.

Käytön lopettaminen

1. Sulje vedensyöttö.
2. Avaa korkeapainepistooli.
3. Aseta virtakytkin asentoon "1" ja anna laitteen käydä 5-10 sekuntia.
4. Aseta virtakytkin asentoon "0".
5. Sulje korkeapainepistooli.
6. Irrota virtalähde laitteesta kuivin käsin.
7. Irrota veden tuloaukko.
8. Sulje korkeapainepistoolin turvavipu ja työnnä turvalukkoa eteenpäin.

Kuljetus

⚠️VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljetettaessa laitteen paino.

1. Aseta ruiskuputki korkeapainepistoolin kanssa koukkuihin.
2. Kierrä virtajohto kaapelikoukkujen ympärille.
3. Ilman letkukelaa: Kelaa korkeapaineletku kokoon ja ripusta se koukkuun.
   Letkukelan kanssa: Kierrä korkeapaineletku letkukelalle.
4. Kun kuljetat laitetta ajoneuvoissa, varmista laite liikkumista ja kaatumista vastaan.
5. Lyhyen matkan kuljettamista varten vedä laitetta teleskooppikahvasta.
   Kuva I
6. Kun nouset portaita ylös, pidä kiinni lisäkahvasta ja nosta laite ylös.
   Kuva J

Varastointi

⚠️VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen paino.

Varastoi laite vain sisätiloihin.

Jäätymissuojaus

HUOMIO

Jäätyminen rikkoo laitteen, ellei sitä tyhjennetä kokonaan vedestä.

Varastoi laite jäätymiseltä suojattuun paikkaan.

Jos jäätymissuojaus varastoinnissa ei ole mahdollista:

1. Tyhjennä ylimääräinen vesi.
2. Pumppaa yleisesti saatavana olevaa jäätymisenestoainetta laitteen läpi.
3. Anna laitteen käydä enintään 1 minuutin ajan, kunnes pumppu ja putket ovat tyhjät.

Huomautus

Käytä yleisesti saatavana olevaa glykolipohjaista ajoneuvojen jäätymisenestoainetta. Noudata jäätymisenesteen valmistajan käsittelyohjeita.

Hoito ja huolto

⚠ VAARA

Laitteen käynnistäminen vahingossa

Loukkaantumisvaara, sähköisku

Sammuta laite välittömästi ja irrota pistoke pistorasiasta ennen töiden aloittamista.

Huomautus

Jäteöljyn saa toimittaa vain sille tarkoitettuihin keräyspisteisiin. Hävitä kaikki jäteöljyt näissä paikoissa. Ympäristön saastuttaminen jäteöljyllä on lain mukaan rangaistavaa.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjei-ta.

Huoltovälit

Aina ennen käyttöä

1. Tarkasta, onko liitäntäkaapelissa vaurioita. Vaihdata vaurioitunut kaapeli välittömästi valtuutetulla asia-kaspalvelulla tai sähköalan ammattilaisella.
2. Tarkasta, onko korkeapaineletkussa vaurioita. Vaihda vaurioitunut korkeapaineletku välittömästi.
3. Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on merkittävä, ota yhteyttä asiakaspalveluun.

Viikoittain

1. Puhdista vedensuodatin, katso luku Vesisuodattimen puhdistaminen.

Aina 500 käyttötunnin välein, vähintään kerran vuodessa

Pyydä asiakaspalvelu vaihtamaan öljy.

Huoltotyöt

Vesisuodattimen puhdistaminen

HUOMIO

Vesiliitännän vesisuodatin vaurioitunut

Laitteen vaurioituminen saastuneen veden seuraukse- na

Tarkasta vesisuodatin vaurioiden varalta, ennen kuin asetat sen vesiliitäntään.

1. Vedä vesisuodatin ulos.
2. Puhdista vesisuodatin juoksevan veden alla.
3. Aseta vesisuodatin takaisin vesiliitäntään.

Ohjeita häiriöissä

⚠VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

Kytke laite pois päältä ennen kaikkia laitteella tehtäviä töitä ja irrota verkkopistoke.

Anna vain valtuutetun asiakaspalvelun tarkastaa ja korjata sähköosat.

Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden tapauksessa, joita ei ole mainittu tässä kappaleessa, epäselvyyksien tapauksessa ja jos niin on nimenomaan ohjeistettu.

Vika Korjaus
Laite ei käynnisty	● Tarkasta virtajohto vaurioiden varalta.● Tarkasta verkkojännite.● Jos laite ylikuumenee:a Aseta virtakytkin asentoon "0".b Anna laitteen jäähtyä vähintään 15 minuuttia.c Aseta virtakytkin asentoon "1".● Ota yhteyttä asiakaspalveluun sähkövikojen sattuessa.
Laite ei muodosta painetta	● Asenna vakiosuutin (määritetty koko, katso luku Tekniset tiedot).● Puhdista/vaihda korkeapainesuutin.● Ilmaa laite (katso luku Laitteen ilmaus).● Puhdista vesisuodatin (katso luku Vesisuodattimen puhdistaminen).● Puhdista kaikki pumpun tuloputket.● Tarkasta vedensyöttömäärä (katso luku Tekniset tiedot).
Pumppu vuotaaEnintään 3 pisaraa vettä minuutissa on sallittu.	● Jos laite vuotaa tätä enemmän, anna asiakaspalvelun tarkastaa se.
Pumppu nakuttaa ● Puhdista vesisuodatin.● Tarkasta veden syöttöputki vuotojen varalta.● Ilmaa laite (katso luku Laitteen ilmaus).● Ota tarvittaessa yhteyttä asiakaspalveluun.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme otta-

maan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(osoite, katso takasivu)

Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelalueella kohdassa "Lataukset".

Tekniset tiedot

				HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Sähköliitäntä
Jännite V 220 - 240 220 - 240 220 - 240 220 - 240
V	a	i	h	e		~	1
Taajuus			Hz	50	50	50	50
Liitäntäteho			kW	2,2	2,2	2,4	2,4
Kotelointiluokka				IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas)			A	15	15	15	15
Jatkojohto 30 m			mm2	2,5	2,5	2,5	2,5
Vesiliitäntä
Tulopaine (enint.)			MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Tulolämpötila (enint.)			°C	40	40	40	40
Tulomäärä (väh.)			l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Imunostokorkeus (enint.)			m	1,0	1,0	1,0	1,0
Laitteen tehotiedot
Vakiosuuttimen suutinkoko				036	036	032	032
Pumppausmäärä, vesi			l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Käyttöpaine			MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Käyttöpaine (enint.)			MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Käsiruiskupistoolin rekyylivimoima			N	20,4	20,4	22,4	22,4
Mitat ja painot
Paino (ilman varusteita)			kg	18	21	18,3	21,3
Pituus x leveys x korkeus			mm	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8
				80	80	80	80
Määritetyt arvot EN 60335-2-79 mukaan

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Käsi-käsivarsi-tärinäarvo, käsiruiskupistooli m/s ^2		2,27 2,27 3,1 3,1
Epävarmuus K m/s ^2		1,5 1,5 1,5 1,5
Äänenpainetaso L _pA	d	B	(	A	7
Epävarmuus K _pA	dB(A) 2,5 2,5 2,5 2,5
Äänen tehotaso L _WA + epävarmuus K _WA	d	B	(	A	9

Oikeus teknisiin muutoksiin pidätetään.

EU- vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.520-xxx

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY: liite V

Sovelletut kansalliset standardit

Äänen tehotaso dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Mitattu: 89

Taattu: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Mitattu: 93

Taattu: 96

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad

1. Loputage pudelvahuotsakut puhta veega u. 30 sekundit.

Otsaku asendamine

⚠️OHT

Vigastusoht!
