KÄYTTÖOHJE Arcturus 60700 AZ BRESSER
Ala katso talla optisella laitteella suoraan aurinkoon tai sen lahelle! Huomioi tamä erityisesti, kun Iapset kayttavat laitetta! SOKEUTUMISVAARA! Pida pakkaismateriaialit (muovipussit, kuminauhat jne.) poissa lasten ulottuvilta!
(NO) ADVARSEL!

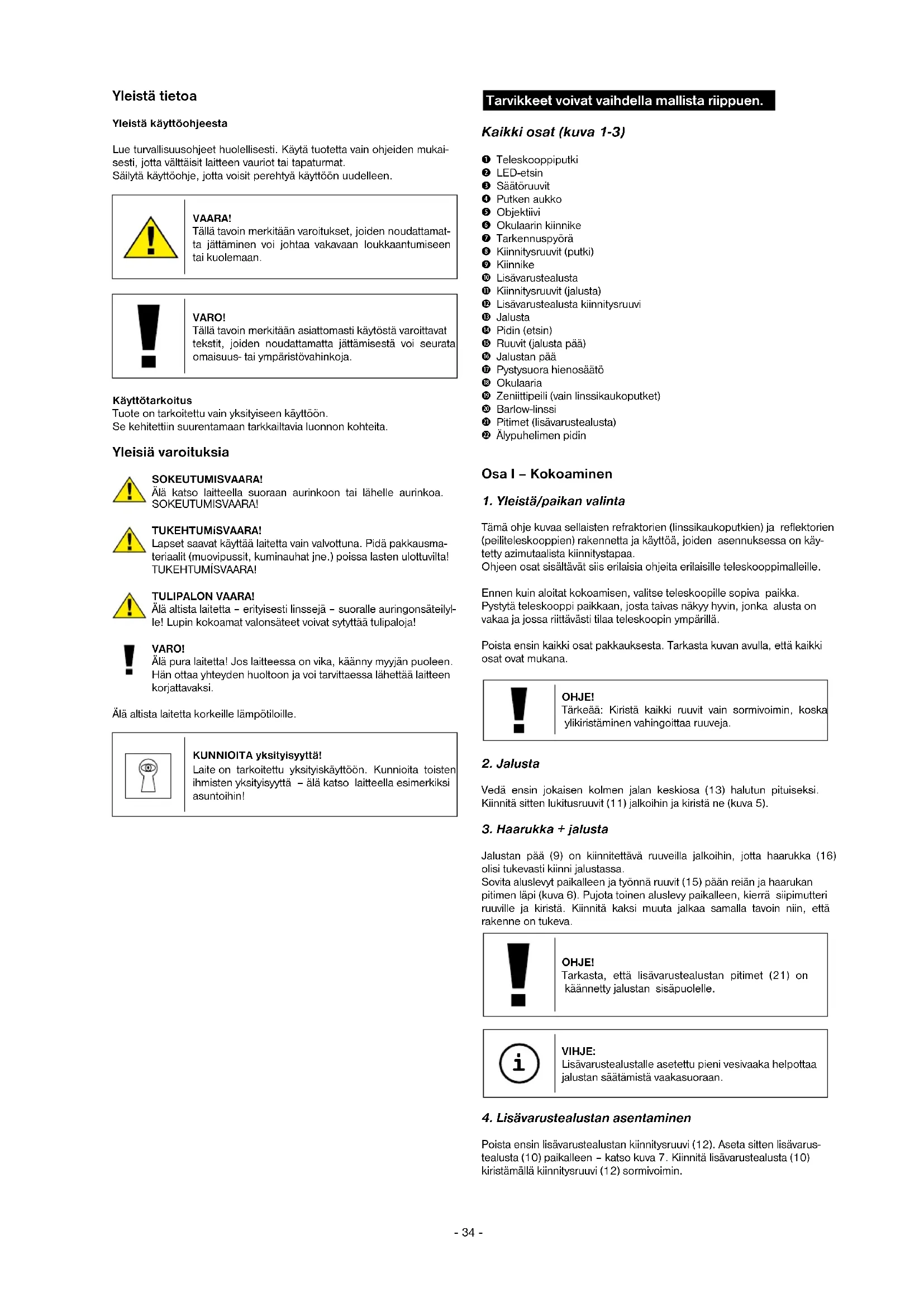

Yleistä kaytöohjeesta
Lue turvallusuohjeet huolellisesti. Käytä tuotetta vain ohjeiden mukaisesti, jotta välttäisit laitteen vauriot tai tapaturmat.
Sälytä käytöohje, jotta voisit perohtyä käytöön uudelleen.
VAARA!
Tällä tavoin merkitään varoitukset, joiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.
VARO!
Tälla tavoin merkitäan asiatomasti käytösta varoittavat tekstin, joiden noudattamatta jättämisetä voi seurata omaisuus- tai ymparistovahinkoja.
Käytötkoitus
Tuote on tarkoitetu vain yksityiseen kayttoon.
Se kehitetiin suurentamaan tarkkailtavia luonnon kohteita.
Yleisiä varoituksia
SOKEUTUMISVAARA!
Ala katso laitteella suoraan aurinkoon tai lahelle aurinkoa. SOKEUTUMISVAARA!
TUKEHTUMiSVAARA!
Lapset saaat kat'ttta laitetta vain valvottuna. Pida pakkausma
teriaalit (muovipussit, kuminauhat jne.) poissa lasten ulottuvilta!
TUKEHTUMISVAARA!
TULIPALON VAARA!
Alä altista laitetta - erityseisti linssjeja - suoralle auringonsateilyle! Lupin kokoamat valonsateet voivat sytyttä tulipaloja!
VARO!
Aä pura laitetta! Jos laitteessa on vika, kännny myjän puoleen. Han ottaa yhteyden hultoon ja voi tarvittaessa lahettäa laitteen korjattavaks.
Alä altista laitetta korkeille lampötiloille.
KUNNIOITA yksityisyyttä!
Laite on tarkoitetu yksityskayttoon. Kunnoita toisten ihmisten yksityisyyttä - alä katso laitteella esimerkiksi asuntoih!
Tarvikkeet voivat vaihdella mallista riippuen.
Kaikki osat (kuva 1-3)
Teleskooppiputki
LED-etsin
Saatoruvit
Putkenaukko
Objektiv
Okulaarin kiinnike
Tarkennuspyöra
Kiinnitysruuvit (putki)
Kiinnike
Lisavarustealusta
Kiinnitysruuvit (jalusta)
Lisavarustealustakiinnityruuvi
Jalusta
Pidin (etsin)
Ruuvit (jalusta paa)
Jalustan paa
Pystysuora hienosaat
Okulaaria
Zeniittipeili (vain linssikaukoputket)
Barlow-linssi
Pitimet (lisavarustealusta)
Alypuhelimen pidin
Osa I - Kokoaminen
1. Yleistä/paikan valinta
Tāma oji青海a sellaisten refraktorian (linssikaukoputkien) ja reflektorian (peiliteleskooppien) rakennetta ja käytö, joiden asennuksessa on käytetytä azimuthalista kiinnitystapaa.
Ohjeen osat sisaltavati siis erilaisia ohjeita erilaisille teleskooppimalleille.
Ennen kuin aloitat kokoamisen, valitse teleskoopille sopiva paikka.
Pystyta teleskooppi paikkaan, josta taivas nakyyy hyvin, jonka alusta on vakaa ja jossa riittavasti tilaa teleskoopin ymparillà.
Poista ensin kaikki osat pakkauksesta. Tarkasta kuvan avulla, etta kaikki osat ovat mukana.
OHJE!
Tarkeaa: Kirista kaikki ruuvit vain sormivoimin, koska ylikiristaminen vahingoittaa ruuveja.
2. Jalusta
Vedä ensin jokaisen kolmen jalan keskiosa (13) halutun pituiseksi.
Kiinnitā sitten lukitusruuvit (11) jalkoihin ja kiristäne (kuva 5).
3. Haarukka + jalusta
Jalustan pää (9) on kiinitettä ruuveilla jalkoihin, jottahaarukka (16) olisi tukevasti kiinni jalustassa.
Sovita aluslevyt paikalleen ja työnnä ruuvit (15) paan reian jahaarukan pitinen lapi (kuva 6). Pujota toinen aluslevy paikalleen, kierra siipimutteri ruuville ja kirsta. Kiinnitā kaksi muuta jalkaa samalla tavoin niin, etta rakenne on tukeva.
OHJE!
Tarkasta, etta lisavarustealustan pitimet (21) on kännetty jalustan sisäpuolelle.
VIHJE:
Lisavarustalustalle asetettu pieni vesivaaka helptaa jalustan saatamista vaakasuoraan.
4. Lisavarustealustan asentaminen
Poista ensin lisavarustealustan kiinitsruuvi (12). Aseta sitten lisavarustealusta (10) paikalleen - katso kuva 7. Kiinitta lisavarustealusta (10) kirstamalla kiinitsruuvi (12) somvivoim.
5. Putki
Pida putkea (1) kuvan mukaisesti keskellà atsimutaalistahaarukkaa (9), ja kierra ruuvit (8) paikalleen kummaltakin puolelta (kuva 8).
6. Pystysuora hienosaat
Pystysuoran hiensaedon (17) asentamiseksi tyonnä ensin saatotanko vastaavan pitimen (X) lapihaarukkaan (kuva 9a).
Irrota sitten saatotangon ruvi (Y) ja aseta saatotangon toinen paa paikalleen. Kiinitta ruvi (Y) takaisin paikalleen (kuva 9b).
Tärkeä: Älä kirstä pystysäddön lukkoruuvia (X) liikaa. Muuten putkea el vol enä saatä korkeussuunnassa.
SOKEUTUMISVAARA!
Alakato laitteella suoraan aurinkoon tai lahelle aurinkoa. SOKEUTUMISVAARA!
Huomautus: LED-etsimessä on sähköpatteri, joka on toimittaessa varmistetu purkautumiselta muovikalvolla. Kalvo on polstettava ennen ensimmäistä pällekytkentäa (kuva 1d).
Etsimen asennus - LED-etsin pikakiinnityksellä
LED-etsin (kuva 1a) ja sen pidike muodostavat yhden yksikon. Tyonnä LED-etsimen jalka kokonaan teleskooppiputkessa olevaan kantaan (kuva 10, X). Etsimen pidike lukittuu kiinni.
Tärkeä: Huomioi, etta LED-etsimen objektivi on putken aukon suunnassa (kuva 1,4).
8. Etsimen suuntaaminen
LED-etsimen suuntaus on saadettava ennen kayttoa. Se tarkoittaa, etta LED-etsin ja teleskooppiputki on saadettava samansuuntaisiksi.
Aseta suurimman poltovalin okulaari zenittipeliin (kuva 12b, vain linssiteleskoopit) tai suoraan okulaaripitimeen (kuva 13, vain peilitekeskoopit). Tahtaa teleskoopilla selvaan kohteeesen n. 300m n etaisyydella (esim. talon paatyharjan karkeen, kirkontornin karkeen jne.) kunnes se osuu nakoaluen keskelle (kuva 15, A).
Kytke ensiksi LED-etsin (2) paalle/pois -kytkimestä (kuva 1b, Z) paalle. Valitse taso ^一2^ paivakayttoon tai taso ^1^ yokayttoon.
Katso LED-etsimen levtse ja suuntaa sitä kiertamalla vaakasuoraa (kuva 1b, X) ja pystysuoraa (kuva 1b, Y) säätoruuvia kunnes naret punaisen pisteen kuva keskellä (kuva 15, B). LED-etsin ja teleskooppi onyt soviettu toisiinsa.
9. Suojukset
Putken aukon peittäva polysoujus (kuva 11, X) estäa polyn ja lian paasyn teleskooppiin. Okulaarin kiinnitsy (kuva 1, 6) on samoin suojattu tulpalla.
Poista suojukset ennen teleskoopin kaytttoa.
10. Okulaarin asetus paikalleen
10.1. Linssiteleskoopeissa (refraktoreissa)
Teleskoopin perusvarustukseen sisaltyk kaksi okulaaria (18) ja apupeili (19). Teleskoopin suurrenuss valitaan okulaarilla.
Ennen kuin asennat okulaarin ja apupeilin, poista okulaarin kiinnikkeen (6) ja apupeilin suojukset.
Avaa okulaarin kiinnikkeen puristusruvi (kuva 12a, X) ja tyonna apupeili ensin paikalleen. Krista sitten ruvi (X) jalleen.
Kiinnitä lopuksi 20mm okulaari zeniittipeilin, samalla ravoin likitusruuveja (kuva 12b, X) avamalla ja kirstämälä.
Varmista, etta okulaarin katseluaukko on suoraan yloispain. Siloin sihen on helppo katsoa. Muuten loysaa ruvi (kuva 12a, X) ja kannna apupeili tahan asentoon. Poista polynsuojus putken akosta (kuva 11, X).
10.2. Peiliteleskoopeissa (reflektoreissa)
Loyssa okulaaripidikkeessə olevat lukitusruuvit (6). Ota mukana toimitetuu suurimman polittovalin 20 mm okulaari (18) ja aseta se suoraan okulaa
rapidikkeeseen. Kiristä lukitusruuvit (kuva 13, X) käsitiukkuuteen. Poista polynsojus putken akosta (kuva 11, X).
Osa II - Kaytto
1. Kiinnitys
Kaukoputkessa on helppokaytöinen "atsimutainen kiinritys".
Kaukoputkea voi käntä sekä vaaka- (oikealle/vasemmalle) etta pystysuunnassa (ylos/alas).
2. Pysytäminen
Valitse pimea paikka, koska hairitsevat valot (katulamput jne.) voivat heikentaa teleskoopin nakeman kuvan tarkkuutta huomattavasti.
Kun siirny valoisasta tilasta ulos, silmien on ensin totuttava pimeyteen. Voit aloittaa tahtien tarkkailun noin 20 minuutin kuluttua.
Alä käytä teleskooppia suljetuissa tiloissa, ja vie teleskooppi varusteineen ulos noin 30 minuuttia ennen käytöä, jotta putken lampotila ehtisi tasaantua. Valitse teleskoopille tasainen, tukeva paikka.
3. Sāṭāminen pystysuunnassa/vaakasuunnassa
3.1. Saitaminen pystysunnassa
Loysslukkoruvi (kuva 14a, X) ja kann putkeylos tai alas. Kun asento on haluttu, kirista lukkoruvi sormivoimin. SaTo on lukkiutunut.
Kun haluat muuttaa asentoa vahan, kännä hieman saatöpyoräa (kuva 14b, Y). Avaa lukkoruuvit (kuva 14a, X) ennen suuntaamista uudelleen.
3.2. Sāṭāminen vaakasuunnassa
Kun haluat käantäa kaukoputkevaakasuunnassa, lóysa lukkoruvi (kuva 16, Z) ja kaannaa kaukoputkehaluttuun suuntaan (oikealle tai vasemmalle). Kun suunta on oikea, kiristä lukkoruvi somivoimin.
4.katselu:
Suuntaa kaukokitki kohteeseen. Katso LED-etsinkaukokitteen ja saadahokde keskelle nikokenttaa (punainen piste) siirtamalla kaukokitkevaaka-ja pystysunnassa.
Kun katsot okulaarin, naet kohteen suurentuneena. Tarkenna kuvaarvatittaessa saatopyoralla (7).
Voit myos valita suuremman suurrennoksen vaihtamalla okulaaria.
VIHJE:
Aloita katselu vahan suurentavalla okulaarilla (= pieni polittovali 20 mm).
Tähtien lóytäminen on aluksi varmasti vaikeea, koska tāhdet ja tāhtikuviot likkuvat jatkuvasti, ja niiden sijainti taivaa muuttuu vuodenajan, paivän je kellonajan mukaan.
Pohjantahti on poikkeus. Se on kiintotahti ja kaikkien tahtikarttojen lahtokoha.
Tassā piirksessā on joitakin tunnettuja tāhtikuviota ja tāhdistöjā, jotka nakyvāt koko vuoden (kuva 17). Tāhdistöjen järestys riippuu kutenkin paivayksestä ja kellonajasta.
6. Lisātarvikkeet
Teleskooppisi perusvarustukseen kuuluu useita lisavarusteita (kuva 2). Kulloisenkin mallin mukaan niitta voivat olla
6.1. Okulaarit
Okulaareja vaihtamalla märität teleskooppisi kulloisenkin suurrenuksen.
Kaava suurrennoksen laskemiseksi:
Poltovali teleskooppi : poltovali okulaari = suurrennus
Esimerkkeja:
| Polttoväli teleskooppi | polttoväli okulaari | suurrennus suuren | hus kanssa Barlow-linssi 3x |
| 700 mm 20 m | 35X | 105X | |
| 700 mm 4 mm | 175X | 525X |
6.2. Zeniittipeili (vain refraktori)
Zeniittipeili (19) saa aikaan kuvan puolien vaihtumisen (peilikuvan) ja sitä kaytetään siksi vain taivaankappaleiden havainnointiin.
6.3.Barlow-linssi
Barlow-linssilla 3x (20) saat nostettua suurrenoksen 3-kertaiseksi.
6.3.1 Linssiteleskooppien asennus ja käsittely
Kun kaytāl linssiteleskooppia, kayta Barlow-linssi ainoastaan zenitipeilissa (kuva 12a, 19). Poista siis ensin okulaari zenitipeillista ja aseta set talse Barlow-linssi. Aseta tāmān jäikeen paikalleen pusimān polittovalin okulaari ja lukitse se kiristāmāllā luktusruuvia kasin (kuva 21, Z).
6.3.2 Peiliteleskooppien asennus ja käsittely
Kun kaytā peiliteleskooppia, lóysä okulaaripitmessä olevaa lugitusruuvia (kuva 21, X) ja poista okulaari okulaaripitimesta. Aseta sitten Barlow-linssi (20) suoraan okulaaripitimeen, ja kirstä lugitusruuvia kasin. Aseta lopuksi ensin surumimman poltovali okulaari Barlow-linssi aukkoon ja lukitse okulaari lugitusruuvara (kuva 21, Z).
6.4 Aplyuhelimen pidin
Aseta okulaari älypuhelimen pitimeen ja kirstä pitimen ruvu (kuva 23, X). Aseta sitten älypuhelimen pidin okulaareineen okulaarin kiinnikkee- seen (6) tai zenitiipeilin (19) (linssikaukoputki) ja kirstä kiinnikkeeen tai zenitiipeilin puristusruuvit (kuva 23, Y) somrivoimin. Käynnistä älypuhelimen kamerasovellus. Paina älypuhelin kiinitsylevyn ja tarkista, etta se on tiukasti kiinni. Kameran on oltava tarkasti okulaarin paallä. Saadä älypuhelin tarkasti keskelle okulaaria niin, etta kuva on tarkasti keskellä nayttoa. Käytä tarvittaessa zoomaistoimintao niin, etta kuva tayttaa älypuhelinen nayton. Imukuppien on oltava kuivat ja puhtaat, eika niissä saa alla minkänlaista polya tai kkaa. Emme vastaa älypuhelimista, jotka putoavat ja rikkoutuvat virheellisesti kaytettaessä.
7. Purkaminen
Teleskooppi Kannattaa toivottavasti hyvin onnistuneen tarkkailun jälkeen kuivassa, hyvin tuuletetussa tilassa. Joidenkinn malienaarukka ja jalusta on helppo irrottaa toisistaan. Silsoinhaarukan saadot eivat muttu. Muista asettaa soujukset putken aukoon ja okulaarin kiinnytkeen. Sailyta kaikki okulaarit ja muut optiset lisavarusteet omissa koteloissaan.
Puhdistaminen
Puhdista linssit (okulaarit ja/tai objektivit) vain pehmeallä, nukatomalla kankaalla (esim. mikrokitu). Älä paina kangasta lian voimakkaasti, jotta linssit evät naarmuuntuisi.
Jos lika ei irtoa muuten, kostuta puhdistusiina silmälaisen puhdistusnesteellä ja pyyhi linssit kevysti painaen.
Suojaa laite polytta ja kosteudelta! Anna laitteen akklimatisoitua - eriyisesti kostealla ilmalla - jonkun aikaa huoneen lammosa, jotta loppu kosteus poistuisi.
Osa III - Liite
1. Mahdollisia tarkkailukohteita
Olemme keränneet tähn joitakin kiinnostavia taivaankpappeita ja tāhdistōjā seka tieta jià. Ohjeen lopussa olevista kuvista næt, miltä kohtete nayttāvat okulaarin lápi katsuttuna hyvissa oloissa:
Kuu (kuva 24)
Kuu on Maan ainoa luonnollinen kiertolainen Kiertoraha: noin 384 400 km päässä Maasta
Halkaisija: 3476 km
Etaisyys: 384 401 km
Kuu on tunnettu jo esihistorialisesta ajasta lahtien. Se on Auringon jälkeen taivaan toiseksi kirkkain kohe. Koska Kuu kiertäa Maan kerran kuukaudessa, Maan, Kuun ja Auringon valinen kulma muttuu jatkuvasti. Muutos ilmenee Kuun vaiheiden syklnä. Kahden uudenkuun valinen aika on noin 295 vuorokautta (709 tuntia).
Tähtikuvio ORION/M42 (kuva 25)
Rektasensio: 05:32.9 (tuntia : minuuttia)
Deklinaatio: -05:25 (astetta : minuuttia)
Etaisyys: 1500 valovuotta
Noin 1600 valovuoden paassə oleva Orion tahtisumu (M42) on taivaan kirkkain diffuusi sumu - se naky paljailla silmilla, ja sita on kiinnostavaa katsella kaiken kokoisila laitteilla pienimmista kikareista observatorioiihin Hubble-avaruusteleskooppiin.
Se kāsittāa pāaasiassa paljon suuremman vetykaasusa ja polysta koostuvan pilven, joka kattaa yli 10 asteen kokoisena yli puolet Orion-täntikuviosta. Valtavan pilven koko on useita satoja valovuosa.
Tähtikuvio LEIER/M57 (kuva 26)
Rektasensio: (tuntia : minuuttia)
Deklinaatio: +32:58 (astetta : minuuttia)
Etaisyys: 4100 valovuotta
Tähtikuvion Leierin kuula rengassumua M57 pidetäan usein planetaarisen sumu prototyyppina. Se kuuluu pohjosen pallonpuoliskon kesataivaan komistuksin. Uusien tutkimusten mukaan kysmyksessa on erittain todennäöisesti kirkkaana loistavasta materiaalista koostuva rengas (Torus), joka ympärö keskustähea (nakyy vain suurilla teleskoopeila), eikä pallomainen tai ellipsoidinen kausrakenne. Jos rengassumua katselisi sivulta, se muistuttaisi Dumbell Nebel M27:aa. Katsomme tassä kohteessa sumun napaa.
Tahtikuvio Fuchslein / M27 (kuva 27)
Rektasensio: (tuntia : minuuttia)
Deklinaatio: +22:43 (astetta : minuuttia)
Etaisys:1250valovuotta
Fuchslein Dumbbell Nebel M27 oli ensimmainen yleensakään havaittu planetaarinen sumu. Charles Messier loysi 12. heinkauuta 1764 tän uuden ja kiinnostavan kohteiden luokan. Næmme kohteen lahes tarkasta sen ekvaattoritasolta. Jos tata sumua tarkastelisi navan suunnasta, sen olisi todennäöisesti rengas ji muistuttaisi ulkonaöltään rengassumua M57.
Tämä nakyyy kohtuullisissa saaoloisa pienelläkin suurrenuksella hyvin.
2. Ongelmien korjaaminen
Ongelma: Korjaus:
Ei kuvaa Poista polysuojus objektiviaukon edesta.
Epaterava kuva Sada teravyys tarkennusrenkaalla
Teravyttie saa Anna lampotilan sddettyasaantua n.30 min
Huono kuva Alä katso lasiruudun
lapi
Kohde naky Saaed a etsin
etsimessa, mutta e1 (katso osa II-4)
teleskoopissa
Apupeilista hulimatta Okulaarin kiinnikkeeen kuva vaarinpain apupeilissa on olta pystysuorassa
HAVITTÄMINEN
Lajitte havitettavatpakkaismateriaalit.Kysy tarvitta essa lisatietoja jatehuoltoyhtioltaiymparistosioista vastaavalta kunnan viranomaiselta.
Noudata lainsaadannon maarayksi, kun havitat laitteen. Kysy tarvittaessa lisatieta ja taehuoltoyhtielta taiymparistosioista vastaavalta kunnan viranomaiselta.
