KÄYTTÖOHJE CLASSIC 60900 EQ BRESSER

Älä katso tällä optisella laitteella suoraan aurinkoon tai sen lähelle! Huomioi tämä erityisesti, kun lapset käyttävät laitetta! SOKEUTUMISVAARA! Pidä pakkausmateriaalit (muovipussit, kuminauhat jne.) poissa lasten ulottuvilta!

(NO) ADVARSEL!

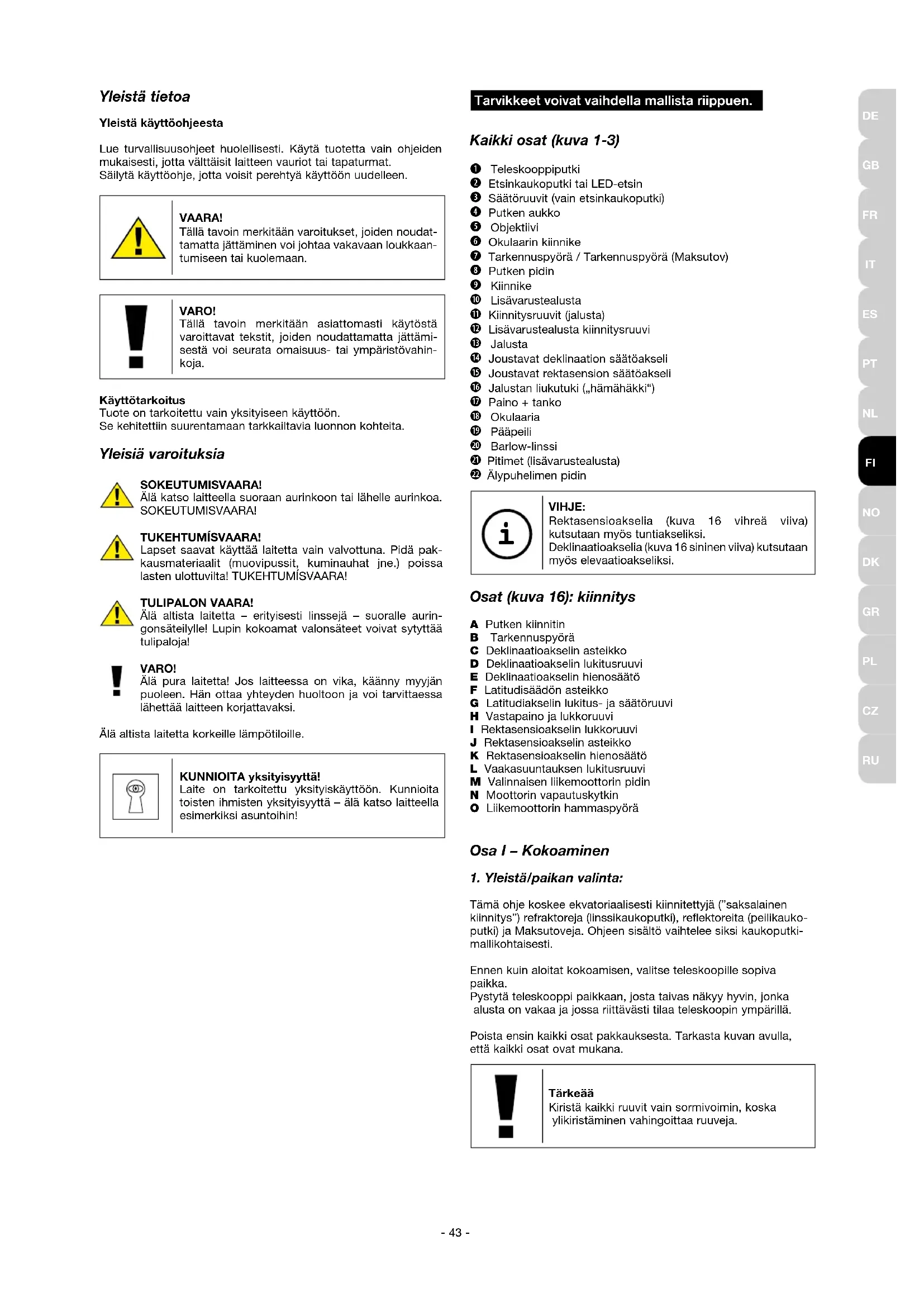

Yleistä käyttöohjeesta

Lue turvallisuusohjeet huolellisesti. Käytä tuotetta vain ohjeiden mukaisesti, jotta välttäisit laitteen vauriot tai tapaturmat. Säilytä käyttöohje, jotta voisit perehtyä käyttöön uudelleen.

VAARA!

Tällä tavoin merkitään varoitukset, joiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

VARO!

Tällä tavoin merkitään asiattomasti käytöstä varoittavat tekstit, joiden noudattamatta jättämisestä voi seurata omaisuus- tai ympäristövahinkoja.

Käyttötarkoitus

Tuote on tarkoitettu vain yksityiseen käyttöön.

Se kehitettiin suurentamaan tarkkailtavia luonnon kohteita.

Yleisiä varoituksia

SOKEUTUMISVAARA!

Älä katso laitteella suoraan aurinkoon tai lähelle aurinkoa. SOKEUTUMISVAARA!

TUKEHTUMÍSVAARA!

Lapset saavat käyttää laitetta vain valvottuna. Pidä pakkausmateriaalit (muovipussit, kuminauhat jne.) poissa lasten ulottuvilta! TUKEHTUMÍSVAARA!

TULIPALON VAARA!

Älä altista laitetta – erityisesti linssejä – suoralle aurin- gonsäteilylle! Lupin kokoamat valonsäteet voivat sytyttää tulipaloja!

VARO!

Älä pura laitetta! Jos laitteessa on vika, käänny myyjän puoleen. Hän ottaa yhteyden huoltoon ja voi tarvittaessa lähettää laitteen korjattavaksi.

Älä altista laitetta korkeille lämpötiloille.

KUNNIOITA yksityisyyttä!

Laite on tarkoitettu yksityiskäyttöön. Kunnioita toisten ihmisten yksityisyyttä – älä katso laitteella esimerkiksi asuntoihin!

Tarvikkeet voivat vaihdella mallista riippuen.

Kaikki osat (kuva 1-3)

① Teleskooppiputki

② Etsinkaukoputki tai LED-etsin

3 Säätöruuvit (vain etsinkaukoputki)

4 Putken aukko

5 Objektiivi

6 Okulaarin kiinnike

⑦ Tarkennuspyörä / Tarkennuspyörä (Maksutov)

8 Putken pidin

9 Kiinnike

10 Lisävarustealusta

⑪ Kiinnitysruuvit (jalusta)

⑫ Lisävarustealusta kiinnitysruuvi

13 Jalusta

14 Joustavat deklinaation säätöakseli

15 Joustavat rektasension säätöakseli

16 Jalustan liukutuki („hämähäkki“)

17 Paino + tanko

18 Okulaaria

19 Pääpeili

20 Barlow-linssi

21 Pitimet (lisävarustealusta)

22 Älypuhelimen pidin

VIHJE:

Rektasensioakselia (kuva 16 vihreä viiva) kutsutaan myös tuntiakseliksi.

Deklinaatioakselia (kuva 16 sininen viiva) kutsutaan myös elevaatioakseliksi.

Osat (kuva 16): kiinnitys

A Putken kiinnitin

B Tarkennuspyörä

c Deklinaatioakselin asteikko

D Deklinaatioakselin lukitusruuvi

E Deklinaatioakselin hienosäätö

F Latitudisäädön asteikko

G Latitudiakselin lukitus- ja säätöruuvi

H Vastapaino ja lukkoruuvi

I Rektasensioakselin lukkoruuvi

J Rektasensioakselin asteikko

K Rektasensioakselin hienosäätö

L Vaakasuuntauksen lukitusruuvi

M Valinnaisen liikemoottorin pidin

N Moottorin vapautuskytkin

- Liikemoottorin hammaspyörä

Osa I - Kokoaminen

1. Yleistä/paikan valinta:

Tämä ohje koskee ekvatoriaalisesti kiinnitettyjä ("saksalainen kiinnitys") refraktoreja (linssikaukoputki), reflektoreita (peilikaukoputki) ja Maksutoveja. Ohjeen sisältö vaihtelee siksi kaukoputkimallikohtaisesti.

Ennen kuin aloitat kokoamisen, valitse teleskoopille sopiva paikka.

Pystytä teleskooppi paikkaan, josta taivas näkyy hyvin, jonka alusta on vakaa ja jossa riittävästi tilaa teleskoopin ympärillä.

Poista ensin kaikki osat pakkauksesta. Tarkasta kuvan avulla, että kaikki osat ovat mukana.

Tärkeää

Kiristä kaikki ruuvit vain sormivoimin, koska ylikiristäminen vahingoittaa ruuveja.

2. Kokoaminen - jalusta:

Jalat on koottu valmiiksi ja kiinnitetty jalustan päähän (kuva 5, X) sekä liuktukeen (kuva 1, 16).

Ota kolmijalkainen jalusta pakkauksesta, käännä jalat alaspäin ja aseta jalusta pystysuoraan. Vedä kaksi jalkaa varovasti täysin auki. Jalustan koko paino on nyt yhden jalan varassa. Säädä jalusta sitten suoraan.

Vedä jalat yksitellen halutun pituiseksi (katso kuva 4) ja kiristä lukkoruuvi (kuva 4, 11) (yhteensä.3 ruuvia) sormivoimin. Älä kiristä ruuveja liikaa! Säädä jalat sisemmät osat haluttuun asentoon ja lukitse ruuveilla.

VIHJE!

Lisävarustealustalle asetettu pieni vesivaaka helpottaa jalustan säätämistä vaakasuoraan.

3. Haarukka

Kiinnitä seuraavaksi haaruuukka (kuva 1, 9) jalustan päähän (kuva 5, X). Työnnä haarukka yläpuolelta jalustan päähän ja kiristä pyälletty ruuvi alakautta sormivoimin.

Haarukan (kuva 1, 9) kokoaminen: työnnä paino tangolle (kuva 7, X) ja kiinnitä se alapuolelta haarukan kierteeseen.

Sovita sitten putken kiinnikerengas (kuva 1+3, 8) haarukkaan ja kiinnitä ruuvilla (kuva 8, X).

Maksutoveissa ei ole putken kiinnitysrengasta. Kisko asennetaan suoraan kiinnikkeeseen.

4. Lisävarustealustan asentaminen:

Poista ensin lisävarustealustan kiinnitysruuvi (12). Aseta sitten lisävarustealusta (10) paikalleen – katso kuva 7. Kiinnitä lisävarustealusta (10) kirstämällä kiinnitysruuvi (12) sormivoimin.

5. Putki:

5.1 Avaa putken kiinnikerenkaan (kuva 9, X) ruuvi ja käännä kiinnikerengasauki.

5.2 Aseta putki keskelle pidintä ja sulje kiinnikerengas. Kiristä kiinnikerenkaan ruuvi sormivoimin.

Huomautus: Mallista riippuen putken kiinnittimessä voi olla kaksi ruuvia (kuva 9b). Putken asennus suoritetaan periaatteessa tarkalleen kuten yllä on kuvattu.

6. Okulaarin asetus paikalleen

6.1. Linssiteleskoopeissa (refraktoreissa)

Teleskoopin perusvarustukseen sisältyy kolme okulaaria (kuva 2, 18) ja apupeili (kuva 2, 19).

Teleskoopin suurennus valitaan okulaarilla.

Ennen kuin asennat okulaarin ja apupeilin, poista okulaarin kiinnikkeen (kuva 1, 6) ja apupeilin suojukset. Avaa okulaarin kiinnikkeen puristusruuvi (kuva 12, X) ja työnnä apupeili ensin paikalleen. Kiristä sitten ruuvi (kuva 12, X) jälleen.

Kiinnitä lopuksi 20mm okulaari zeniittipeiliin, samalla tavoin lukitusruuveja (kuva 13a, X) avaamalla ja kiristämällä.

Varmista, että okulaarin katseluaukko on suoraan ylöspäin. Silloin siihen on helppo katsoa. Muuten löysää ruuvi (kuva 12, X) ja käännä apupeili tähän asentoon.

6.2. Peiliteleskoopeissa (reflektoreissa)

Löysää okulaaripidikkeessä olevat lukitusruuvit (kuva 1,6). Ota mukana toimitettu suurimman polttovälin 20 mm okulaari (kuva 2,18) ja aseta se suoraan okulaaripidikkeeseen. Kiristä lukitusruuvit (kuva 3b, X) käsitiukkuuteen. Poista pölynsuojus putken aukosta.

SOKEUTUMISVAARA!

Älä katso laitteella suoraan aurinkoon tai lähelle aurinkoa. SOKEUTUMISVAARA!

Huomautus: LED-etsimessä on sähköpatteri, joka on toimitettaessa varmistettu purkautumiselta muovikalvolla. Kalvo on poistettava ennen ensimmäistä päällekytkentää (kuva 1d).

Etsimen asennus - LED-etsin pikakiinnityksellä

LED-etsin (kuva 1a) ja sen pidike muodostavat yhden yksikön. Työnnä LED-etsimen jalka kokonaan teleskooppiputkessa olevaan kantaan (kuva 10, X). Etsimen pidike lukittuu kiinni. Tärkeää: Huomioi, että LED-etsimen objektiivi on putken aukon suunnassa (kuva 1,4).

8. Etsimen suuntaaminen

LED-etsimen suuntaus on säädettävä ennen käyttöä. Se tarkoittaa, että LED-etsin ja teleskooppiputki on säädettävä samansuuntaisiksi.

Aseta suurimman polttovälin okulaari zeniittipeiliin (kuva 13a, vain linssiteleskoopit) tai suoraan okulaaripitimeen (kuva 13b, vain peiliteleskoopit). Tähtää teleskoopilla selvään kohteeseen n. 300 m:n etäisyydellä (esim. talon päätyharjan kärkeen, kirkontornin kärkeen jne.) kunnes se osuu näköalueen keskelle (kuva 15, A).

Kytke ensiksi LED-etsin (kuva 1, 2) päälle/pois -kytkimestä (kuva 1b, Z) päälle. Valitse taso „2“ päiväkäyttöön tai taso „1“ yökäyttöön.

Katso LED-etsimen lävitse ja suuntaa sitä kiertämällä vaakasuoraa (kuva 1b, X) ja pystysuoraa (kuva 1b, Y) säätöruuvia kunnes näet punaisen pisteen kuvan keskellä (kuva 15, C). LED-etsin ja teleskooppi on nyt sovitettu toisiinsa.

9. Suojukset:

Putken aukon peittävä pölysuojus (kuva 11, X) estää pölyn ja lian pääsyn teleskooppiin. Okulaarin kiinnitys (kuva 1, 6) on samoin suojattu tulpalla.

Poista suojukset ennen teleskoopin käyttöä.

10. Taipuisat akselit:

Deklinaatio- ja tuntiakselin säätämista helpottavat joustavat akselit, joka kiinnitetään akselien pitimiin. (Kuva 14, X)

Asenna pitkä taipuisa akseli (kuva 1, 14) putken suuntaiseksi. Kiinnitä puristusruuvilla akselin uraan.

Kiinnitä lyhyt taipuisa akseli (sivu 1, 15) sivulle. Kiinnitä puristusruuvilla akselin uraan.

Kaukoputki on nyt käyttövalmis.

Osa II - Käyttö

1. Haarukka

Seuraavat seikat vaikuttavat ratkaisevasti teleskoopin kohdistusja liiketarkkuuteen tarkkailtaessa taivaankappaleita.

Teleskooppi on tyypiltään „parallaktinen“ (ekvatoriaalinen). Järjestelmässä on kaksi toisiinsa nähden kohtisuorassa olevaa akselia (kuva 16, a+b)

Niin kutsutun tuntiakselin (RA-akselin) (kuva 16, b) on oltava maapallon akselin (kuva 26, c) suuntainen. Oikea säätäminen: katso osa II – 4. (Käyttö – säätäminen).

Säädä kohteen korkeus dekllinaatioakselilla (kuva 16, a) taivaanekvaattorin suhteen (kuva 26, d). Hae taivaankappaleen D koordinaatit tähtikartalta tai etsi kohde itse.

Korjaa maapallon pyörimisliike vastakkaiseen suuntaan pyörittämällä tuntiakselin liikettä joustavalla akselilla (kuva 1, 15). Valitsemasi (= suuntaamasi) kohde pysyy silloin okulaarin näkökentässä.

Koska tuntiakselia on liikutettava jatkuvasti, sähkökäyttöinen seurantamoottori helpottaisi seurantaa (sen voi asentaa jälikäteen – katso Osat: haarukka).

2. Pysyttäminen:

Valitse pimeä paikka, koska häiritsevät valot (katulamput jne.) voivat heikentää teleskoopin näkemän kuvan tarkkuutta huomattavasti.

Kun siirryt valoisasta tilasta ulos, silmien on ensin totuttava pimeyteen. Voit aloittaa tähtien tarkkailun noin 20 minuutin kuluttua.

Älä käytä teleskooppia suljetuissa tiloissa, ja vie teleskooppi varusteineen ulos noin 30 minuuttia ennen käyttöä, jotta putken lämpötila ehtisi tasaantua.

Valitse teleskoopille tasainen, tukeva paikka.

3. Tasapainotus:

Teleskooppi on tasapainotettava ennen käyttöä. Deklinaatio- ja tuntiakselin on liikuttava herkästi ja täsmällisesti.

Tuntiakselin tasapainottaminen: löysää ruuvi (kuva 16, I), ja käännä vastapainotanko vaakasuoraan. Siirrä vastapainoa (kuva 16, H) pitkin tankoa, kunnes putki ja vastapaino pysyvät vaakasuorassa. Kiristä tuntiakselin lukkoruuvi (kuva 16, I). Aavaa deklinaatioakselin lukkoruuvi (kuva 16, D) deklinaatioakselin säätämistä varten. Löysää sitten putken pitimen ruuvit (kuva 16, A), ja siirrä putkea, kunnes se pysyy vaakasuorassa. Muista kiristää putken pitimen ruuvit ja deklinaatioakselin lukkoruuvi.

4. Säätäminen:

Säädä sitten tuntiakseli (kuva 16, F) (napakorkeus): löysää lukko- ruuvi (kuva 18, X) ja säädä säätöruuvilla (kuva 18, Y).

Akselille säädettävä luku riippuu käyttöpaikan leveysasteesta (esimerkiksi München 48°, Hamburg 53°).

Muista kiristä lukkoruuvi säätämisen jälkeen. Säädä sitten deklinaatioakseli (kuva 16, C) 90° asentoon löysäämällä ja kiristämällä lukkoruuvi (kuva 16, D). Teleskooppiputki on nyt maan akselin suuntainen. Tätä kutsutaan polaariseksi suuntaukseksi.

VIHJE:

Käyttöpaikan leveysasteen löydät kartan oikeasta tai vasemmasta reunasta. Tietoa voi kysyä myös kunnanvirastosta tai hakea Internetistä: esimerkiksi www.heavens-above.com. Valitse „Anonymous user > Select“ ja sitten maa, jolloin tiedot tulevat näkyviin.

5. Polaarisuuntaus:

Suuntaa putken aukko pohjoiseen. Avaa lukkoruuvi (kuva 19). Nyt putkea voi kääntää ja sen voi suunnata tarkasti pohjoiseen. Käytä tarvittaessa kompassia apuna. Kiristä sitten lukkoruuvi.

Tarkasta, onko teleskooppi kuva 28 mukaisessa asennossa. Vastapaino (kuva 28, X) on maahan päin ja muodostaa siten putken kanssa pystysuoran akselin.

Tässä asennossa etsimestä näkee napaseudun ja Pohjantähden. Pohjantähti on alueen kirkkain (kuva 27).

Sen pitäisi näkyä keskellä okulaarin (f=20 mm) näkökenttää. Teleskoopin suuntaus on oikea. Suuntaaminen vaatii hieman kärsivällisyyttä, mutta kannattaa, sillä se helpottaa taivaankappaleiden paikantamista koordinaateilla.

Tässä asennossa deklinaatioakselin asteikon (kuva 29) pitäisi olla asennossa "9" (= 90°) ja tuntiakselin (kuva 30) asennossa "0" (= 0 tuntia). Käännä asteikot tarvittaessa varovasti oikeaan asentoon (nuolien mukaan).

Näin säädettynä voit käyttää kulmamittoja (asteikkoja) taivaankappaleiden löytämiseen (mahdollisia havainnointikohteita).

6. Etsin

Teleskooppisi on nyt karkeasti suunnattu ja säädetty.

Saavuttaaksesi mukavan havainnointiasennon, löysää varovasti putkikiinnityksen ruuveja (kuva 9, X) niin, että voit kiertää teleskooppiputkea. Käännä okulaari ja LED-etsin sellaiseen asentoon, josta voit mukavasti havainnoida.

Hienosuuntaus tehdään etsinkaukoputkea käyttäen. Katso etsimeen ja yritä säätää Pohjantähti (kuva 27) päällekkäin valopisteen kanssa (kuva 15). Tarkassa säädössä apuna on tuntiakselin (kuva 16, b) suuntainen kiertoakseli (kuva 16, K) sekä deklinaatioakselin (kuva 16, a) suuntainen kiertoakseli (kuva 16, E).

7. Havainnointi

Kun olet saanut säädettyä Pohjantähden LED-etsimeen, näet teleskoopissa Pohjantähden okulaarin lävitse katsomalla.

Voit tarvittaessa suunnata teleskoopin tarkemmin liikkeillä ja tarkentaa kuvaa säätöpyörällä (7).

Voit myös valita suuremman suurennoksen vaihtamalla okulaaria. Huomaa, että tähtien suurentumista voi tuskin havaita.

VIHJE:

Okulaarit ovat linssijärjestelmiä, joihin katsotaan silmällä. Objektiivin polttopisteeseen muodostuva kuva näkyy okulaarissa ja suurenee samalla. Eri suurennoksia varten tarvitaan polttoväliltään erilaisia okulaareja. Aloita katselu vähän suurentavalla okulaarilla (= pieni polttoväli 20 mm).

8. Tähtien etsiminen:

Tähtien löytäminen on aluksi varmasti vaikeaa, koska tähdet ja tähtikuviot liikkuvat jatkuvasti, ja niiden sijainti taivaalla muuttuu vuodenajan, päivän ja kellonajan mukaan.

Pohjantähti on poikkeus. Sen läpi kulkee maapallon akse- lin ajateltu jatke. Se on kiintotähti ja kaikkien tähtikarttojen lähtökohta. Tässä piirroksessa on joitakin tunnettuja tähtikuvioita ja tähdistöjä, jotka näkyvät koko vuoden. Tähdistöjen järjestys riippuu kuitenkin päiväyksestä ja kellonajasta.

Kun olet suunnannut teleskoopin tällaiseen tähteen, huomaat, että se on hävinnyt pian okulaarin näkökentästä. Kompensoi muutos tuntiakselin (kuva 16, K) liikkeellä, jolloin teleskooppi seuraa tähden näennäistä liikerataa.

9. Asteikot:

Tähdillä ja muilla taivaankappaleilla on koordinaatit.

Tähden paikan maailmankaikkeudessa määrittävät rektasensio ja deklinaatio.

Deklinaatio (kuva 16, C) on tähden etäisyys ekvaattorista (kuva 26, d), mitattuna kulma-asteina. Ekvaattorin pohjoispuolisten tähtien asteluku on positiivinen. Jos tähti on ekvaattorin eteläpuolella, asteluvulla on miinusetumerkki.

Rektasensio (kuva 16, M) on taivaanekvaattoria pitkin mitattu tähden etäisyys kevättasauspisteestä. Kevättasauspiste on taivaanekvaattorin ja auringon näennäisradan (n.k. elliptiikan) leikkauspiste (kuva 26, e). Ajankohta on kevätpäivätasaus (maaliskuun lopulla). Arvo lasketaan taivaan päivittäistä kiertosuuntaa vastaan aikana kello 0 – 24.

Katso lisätietoja tähtikartoista tai alan kirjallisuudesta.

10. Lisätarvikkeet

Teleskooppisi perusvarustukseen kuuluu useita lisävarusteita (kuva 2). Kulloisenkin mallin mukaan niitä voivat olla

10.1. Okulaarit:

Okulaareja vaihtamalla määrität teleskooppisi kulloisenkin suu- rennuksen.

Kaava suurennoksen laskemiseksi:

Polttoväli teleskooppi : polttoväli okulaari = suurennus

Esimerkkejä:

Polttoväli teleskooppi	polttoväli okulaari	suurennus suurennus kanssa Barlow-linssi 3x
700 mm 20 m	m 35X 105X
700 mm 4 mm	175X 525X

10.2. Zeniittipeili (vain refraktori):

Zeniittipeili (2, 19) saa aikaan kuvan puolien vaihtumisen (peilikuvan) ja sitä käytetään siksi vain taivaankappaleiden havainnointiin.

10.3. Barlow-linssi:

Barlow-linssillä 3x saat nostettua suurennoksen 3-kertaiseksi.

10.3.1 Linssiteleskooppien asennus ja käsittely

Kun käytät linssiteleskooppia, käytä Barlow-linssiä ainoastaan zeniittipeilissä (kuva 13a, X). Poista siis ensin okulaari zeniittipeilistä ja aseta sen tilalle Barlow-linssi. Aseta tämän jälkeen paikalleen pisimmän polttovälin okulaari ja lukitse se kirstämällä lukitusruuvia käsin (kuva 24).

10.3.2 Peiliteleskooppien asennus ja käsittely/Maksutovs

Kun käytät peiliteleskooppia, löysää okulaaripitimessä olevaa lukitusruuvia (kuva 13b, X) ja poista okulaari okulaaripitimestä. Aseta sitten Barlow-linssi suoraan okulaaripitimeen, ja kiristä lukitusruuvia käsin. Aseta lopuksi ensin suurimman polttovälin okulaari Barlow-linssi aukkoon ja lukitse okulaari lukitusruuvilla (kuva 24).

10.4 Älypuhelimen pidin

Aseta okulaari älypuhelimen pitimeen ja kiristä pitimen ruuvi (kuva 25, X). Aseta sitten älypuhelimen pidin okulaareineen okulaarin kiinnikkeeseen (6) tai zeniittipeiliin (19) (linssikaukoputki) ja kiristä kiinnikkeen tai zeniittipeilin puristusruuvit (kuva 25, Y) sormivoimin. Käynnistä älypuhelimen kamerasovellus. Paina älypuhelin kiinnityslevyyn ja tarkista, että se on tiukasti kiinni. Kameran on oltava tarkasti okulaarin päällä. Säädä älypuhelin tarkasti keskelle okulaarla niin, että kuva on tarkasti keskellä näyttöä. Käytä tarvittaessa zoomaustoimintoa niin, että kuva täyttää älypuhelimen näytön. Imukuppien on oltava kuivat ja puhtaat, eikä niissä saa olla minkäänlaista pölyä tai likaa. Emme vastaa älypuhelimista, jotka putoavat ja rikkoutuvat virheellisesti käytettäessä.

11. Käyttö – purkaminen:

Teleskooppi kannattaa toivottavasti hyvin onnistuneen tarkkailun jälkeen kuivassa, hyvin tuuletetussa tilassa. Joidenkin mallien haarukka ja jalusta on helppo irrottaa toisistaan. Silloin haarukan säädöt eivät muutu. Muista asettaa suojukset putken aukkoon ja okulaarin kiinnitykseen. Säilytä kaikki okulaarit ja muut optiset lisävarusteet omissa koteloissaan.

Puhdistaminen

Puhdista linssit (okulaarit ja/tai objektiivit) vain pehmeällä, nukattomalla kankaalla (esim. mikrokuitu). Älä paina kangasta liian voimakkaasti, jotta linssit eivät naarmuuntuisi.

Jos lika ei irtoa muuten, kostuta puhdistusliina silmälasien puhdistusnesteellä ja pyyhi linssit kevyesti painaen.

Suojaa laite pölyltä ja kosteudelta! Anna laitteen akklimatisoitua – erityisesti kostealla ilmalla – jonkun aikaa huoneen lämmössä, jotta loppu kosteus poistuisi.

Osa III - Liite

1. Mahdollisia tarkkailukohteita

Olemme keränneet tähän joitakin kiinnostavia taivaankappaleita ja tähdistöjä sekä tietoja niistä. Ohjeen lopussa olevista kuvista näet, miltä kohteet näyttävät okulaarin läpi katsottuna hyvissä oloissa:

KUU (kuva 31)

Kuu on Maan ainoa luonnollinen kiertolainen Kiertoraha: noin 384 400 km päässä Maasta Halkaisija: 3 476 km Etäisyys: 384 401 km

Kuu on tunnettu jo esihistoriallisesta ajasta lähtien. Se on Auringon jälkeen taivaan toiseksi kirkkain kohde. Koska Kuu kiertää Maan kerran kuukaudessa, Maan, Kuun ja Auringon välinen kulma muuttuu jatkuvasti. Muutos ilmenee Kuun vaiheiden syklinä. Kahden uudenkuun välinen aika on noin 29,5 vuorokautta (709 tuntia).

Tähtikuvio ORION / M42 (kuva 32)

Rektasensio: 05:32.9 (tuntia : minuuttia) Deklinaatio: -05:25 (astetta : minuuttia) Etäisyys: 1 500 valovuotta

Noin 1600 valovuoden päässä oleva Orion tähtisumu (M42) on taivaan kirkkain diffuusi sumu - se näkyy paljailla silmillä, ja sitä on kiinnostavaa katsella kaiken kokoisilla laitteilla pienimmistä kiikareista observatorioihin Hubble-avaruusteleskooppiin.

Se käsittää pääasiassa paljon suuremman vetykaasusta ja pölystä koostuvan pilven, joka kattaa yli 10 asteen kokoisena yli puolet Orion-tähtikuviosta. Valtavan pilven koko on useita satoja valovuosia.

Tähtikuvio LEIER / M57 (kuva 33)

Rektasensio: (tuntia : minuuttia) Deklinaatio: +32:58 (astetta : minuuttia) Etäisyys: 4 100 valovuotta

Tähtikuvion Leierin kuulua rengassumua M57 pidetään usein planetaarisen sumu prototyyppinä. Se kuuluu pohjoisen pallonpuoliskon kesätaivaan komistuksiin. Uusien tutkimusten mukaan kysymyksessä on erittäin todennäköisesti kirkkaana loistavasta materiaalista koostuva rengas (Torus), joka ympäröi keskustähteä (näkyy vain suurilla teleskoopeilla), eikä pallomainen tai ellipsoidinen kaasurakenne. Jos rengassumua katselisi sivulta, se muistuttaisi Dumbell Nebel M27:ää. Katsomme tässä kohteessa sumun napaa.

Tähtikuvio Füchslein / M27 (kuva 34)

Rektasensio: (tuntia : minuuttia) Deklinaatio: +22:43 (astetta : minuuttia) Etäisyys: 1 250 valovuotta

Füchsleinin Dumbbell Nebel M27 oli ensimmäinen yleensäkään havaittu planetaarinen sumu. Charles Messier löysi 12. heinäkuuta 1764 tämän uuden ja kiinnostavan kohteiden luokan. Näemme kohteen lähes tarkasta sen ekvaattorita-solta. Jos tätä sumua tarkastelisi navan suunnasta, sen olisi todennäköisesti rengas ja muistuttaisi ulkonäöltään rengassumua M57.

Tämä näkyy kohtuullisissa sääoloissa pienelläkin suurennuksella hyvin.

2. Ongelmien korjaaminen:

Ongelma:

Korjaus:

Ei kuvaa Poista pölysuojus

objektiiviaukon

edestä.

Epäterävä kuva Säädä terävyys

tarkennusrenkaalla

Tarkennuspyörä (Maksutov) Maksutovin tarkennuspyörää on tarvittaessa pyöritettävä yli 20

kierrosta, jotta kuva on terävä.

Terävyyttä ei saa Anna lämpötilan

säädettyä tasaantua (n. 30 min)

Huono kuva Älä katso lasiruudun

läpi

Kohde näkyy Säädä etsin

etsimessä, mutta ei (katso osa I – 11. Etsimen

teleskoopissa

säätäminen)

Kohteen

Tasapainota

seuranta liikkeillä teleskooppi

jäykkää ja vastapaino

Apupeilistä huolimatta Okulaarin kiinnikkeeen

kuva väärinpäin apupeilissä on oltava

pystysuorassa

HÄVITTÄMINEN

Lajittele hävitettävät pakkausmateriaalit. Kysy tarvittaessa lisätietoja jätehuoltoyhtiöltä tai ympäristöasioista vastaavalta kunnan viranomaiselta.

Noudata lainsäädännön määräyksiä, kun hävität laitteen. Kysy tarvittaessa lisätietoja jätehuoltoyhtiöltä tai ympäristöasioista vastaavalta kunnan viranomaiselta.

Downloads:

• Tähtitiede ohjelmisto
- Moon kartta
- Käyttöohje

Normaali takuuaika on kaksi vuotta, ja se alkaa ostopäivästä. Jos haluat käyttää hyväksesi lahjapakkaukseen merkityn pidennetyn vapaa-ehtoiseen takuuajan, sinun on rekisteröidyttävä sivustos-samme.

Täydelliset takuuehdot sekä tietoja pidennetystä takuusta ja palveluista on nähtävissä osoitteessa www.bresser.de/warranty_terms.
