Tuotetyyppi	Kierrätysjärjestelmällä varustettu liesituuletin
Merkki	Miele
Malli	DUU 1000
Käyttötarkoitus	Keittohöyryjen imurointi kierrätystilassa
Rasvasuodatin	Integroitu liesituulettimeen (ei tarkennettu)
Aktiivihiilisuodatin	Uunissa regeneroitava, tyyppi Miele DKF1000R
Liitäntäliitoksen mitat	222 x 89 mm
Asennus	Sokkeliin tai sopivaan matalaan paikkaan
Poistoputki	Sileät tai joustavat palamattomat putket
Takaiskuventtiili	Integroitu kierrätyssarjaan
Ilmanvaihtoritilä	Pidetään paikallaan magneeteilla
Hiilisuodattimen puhdistus	Regenerointi uunissa 200 °C:een 60 minuutin ajan; älä pese astianpesukoneessa
Hiilisuodattimen vaihto	3 vuoden välein
Turvallisuus	Myrkytysvaara, jos asennus on virheellinen ja tulisija on riippuvainen huoneilmasta
Käyttöalue	Vain kotitalouskäyttöön

Usein kysytyt kysymykset - DUU 1000 MIELE

Kuinka regeneroida aktiivihiilisuodatin?

Regeneroi suodatin uunissa 200 °C:ssa kiertoilmatilassa 60 minuutin ajan. Älä esilämmitä uunia, aseta suodatin ritilälle ja anna jäähtyä uunissa regeneroinnin jälkeen. Älä koskaan pese astianpesukoneessa.

Milloin hiilisuodatin pitää regeneroida?

Regenerointi on tarpeen, kun hajuja ei enää imeydy riittävästi, viimeistään 6 kuukauden välein.

Voinko pestä aktiivihiilisuodattimen astianpesukoneessa?

Ei, aktiivihiilisuodatinta ei saa pestä astianpesukoneessa. Pesuainejäämät voivat syttyä palamaan uuniregeneroinnin aikana.

Kuinka puhdistaa kierrätyssarjan ilmanvaihtoritilä?

Puhdista ilmanvaihtoritilä sienellä ja kuumalla vedellä, johon on lisätty astianpesuainetta. Korin sisäreunat voidaan puhdistaa samalla tavalla, kun hiilisuodatin on poistettu.

Mihin kierrätyssarja asennetaan?

Kierrätyssarja on tarkoitettu asennettavaksi mataliin paikkoihin, kuten keittiön sokkelin. Mikä tahansa muu sopiva paikka on mahdollinen, mutta ilmaa ei saa ohjata suoraan kattoon tai seinään.

Millaista poistoputkea tulisi käyttää?

Käytä vain sileitä tai joustavia palamattomia putkia liesituulettimen ja kierrätyssarjan väliseen liitäntään.

Kuinka aktiivihiilisuodatin irrotetaan?

Irrota magneeteilla pidettävä ilmanvaihtoritilä. Paina kierrätyssarjan kahta ulompaa kielekettä ja aseta suodatin varovasti tasaiselle alustalle. Käsittele varovasti vaurioiden välttämiseksi.

Mikä on aktiivihiilisuodattimen käyttöikä?

Aktiivihiilisuodatin on vaihdettava 3 vuoden kuluttua. Käytä tyyppiä Miele DKF1000R.

Onko tässä järjestelmässä myrkytysvaara?

Kyllä, jos asunnossa on huoneilmasta riippuvainen tulisija, virheellinen asennus voi aiheuttaa palamiskaasujen aiheuttaman myrkytysvaaran. Noudata ehdottomasti turvallisuusohjeita.

Kuinka vanha hiilisuodatin hävitetään?

Voit hävittää käytetyn aktiivihiilisuodattimen kotitalousjätteen mukana.

KÄYTTÖOHJE DUU 1000 MIELE

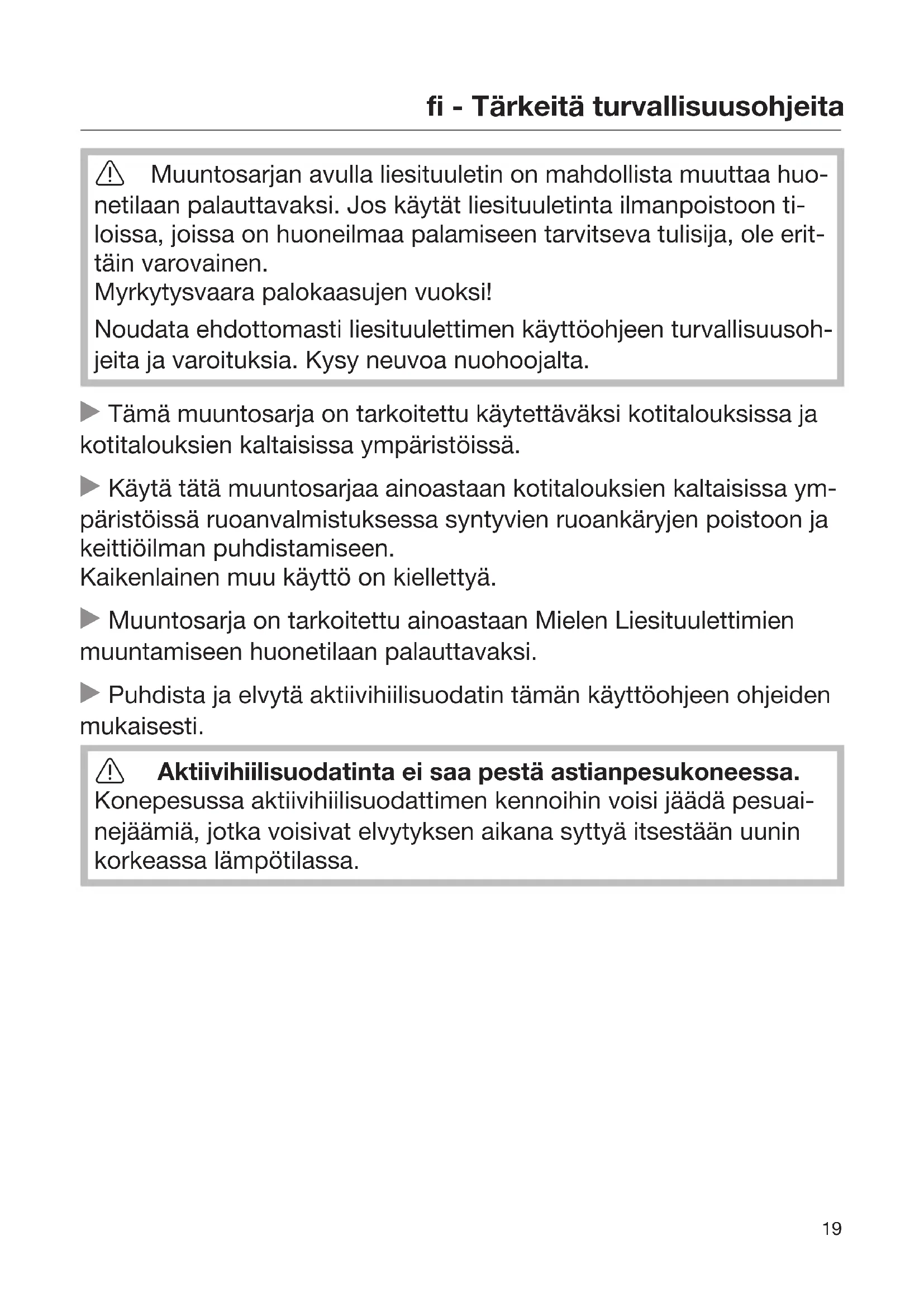

Muuntosarjan avulla liesituuletin on mahdolista muuttaa huo-netilaan palauttavaksi. Jos kaytät liesituuletinta ilmanpoistoon ti-loissa, joissa on huoneilmaa palamiseen tarvitseva tulisija, ole erittäin varovainen. Myrkytysvaara palokaasujen vuoksi!

Noudata ehdottomasti liesituulettimen käytöohjeen turvallisuusohjeita ja varoituksia. Kysy nuvoa nuohoojalta.

Tämä muuntosarja on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä.
Käytä tatä muuntosarjaa ainoastaan kotitalouksien kalaisissa ympäristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja keittiöilman puhdistamiseen. Kaikenlainen muu käytto on kiellettyä.
Muertosarja on tarkoitetti ainoastaan Mielen Liesituulettimien muuntamiseen huonetilaan palauttavaksi.
▶ Puhdista ja elvytä aktiivihiilisuodatin tämän käyttoohjeen ohjeiden mukaisesti.

Aktiivihiilisuodatinta ei saa pestä astianpesukoneessa. Konepesussa aktiivihiilisuodattimen kennoihin voisi jäädä pesuai-nejäämä, jotka voisivat elvytskyen aikana syttyä itsestaan uunin korkeassa lampötilassa.

Laitteen toimintaperiaate

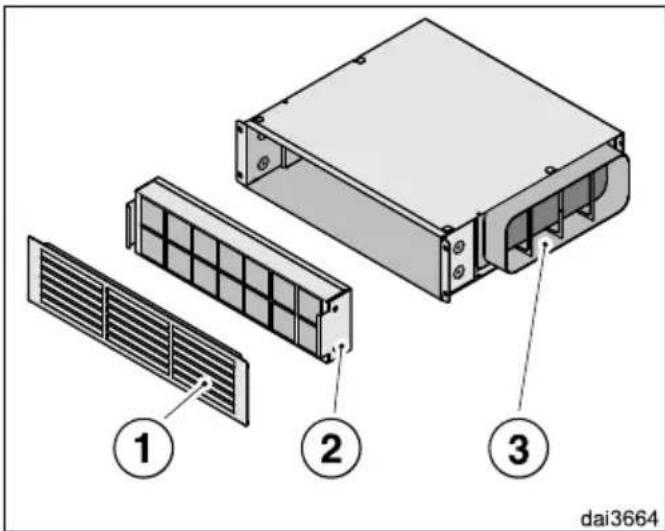

Rasvansuodattimet puhdistavat liesituulettimen imemän ilman ja johtavaten ilmankierratysyksikköön. Siella ilma virtaa elvyettävän aktivhiilisuodattimen 2 lapi, joka puhdistaa sitä edelleen ja johtaa sen poistoilmarilän 1 kautta takaisin huoneilmaan.

Liesituulettimen on sovelluttava muunnettavaksi huonetilaan palauttavaksi. Tutustu liesituulettimen kayttöohjeeseen.

Liesituuletinta saa kayttä huonetilaan palauttavana vain, kun aktivhiilisuodatin on paikallaan.

Ilmankierrätysyksikkö asennetaan sopivaan paikkaan keittiössä. Liesituulettimen ja ilmankierrätysyksikon valin asennetaan hormiputki. Ilman voi johtaa ilmankierrätysyksikköön joko oikealta tai vasemmalta sen takana olevan liitäntakaulksen ③ kautta.

Liesituulettimeen ei tällöin asenneta sulkulappää ja aktivihiilisuodatinta. Noudata liesituulettimen asennuksessa sen omaa asennusohjetta.

Asennus

llmankierratysyksikkö soveltuu asennettavaksi alas, kuten keittion jalustalistaan. Sen voi kuitenkin asentaa myos mihin tahansa muuhun sopivaan paikkaan. Valitse sijoituspaikka ja suuntaa ulostuleva ilmavirta siten, etta ilma pää-see virtaamaan steettä ulos yksikosta. Ilmavirta ei saa suunnata suoraan kohti kattoa tai seinä. Ilmavirta ei myoskään saa suunnata suoraan paikkoihin, joissa oleskellaan.

Noudata ilmoitettuja asennusmittoja ja tee asennus taman kaytto- ja asennusohjeen lopussa olevien kuvien mukaisesti.

Poistoilmaliitanta

llmankierratysyksikkö on varustetty 222 x 89 mm:n liitantakaulk sella. Sihen sopivia hormiputkia ja muita asennustarvikkeita saa alan likkeista.

Käytä liesituulettimen ja ilmankierratysyksikon valillä ainoastaan palamattomasta materiaalista valmistetuja sileitä tai taipuisia hormiputkia.

Vedä hormiputki liesituulettimen käytöohjeessa neuvotulla tavalla.

Puhdistus ja hoito

Elvyettävä aktiivihilisuodatin

Aktiivihiilisuodattimen voi kayttä useita kertoja elvyttamalla sen uunissa tai yhdistelmahöyryuunissa tavallisella uu-nitoiminnolla.

Milloin aktivihiilisuodatin taytyy elvyttä?

Elvyta aktiivihiilisuodatin aina heti, kun sen hajun- ja karynpoistoteho alkaa heiketa.

Elvyta suodatin kuitenkin vahintaan 6 kuukauden valein.

Kun asennat aktivihiilisuodattimen paikalleen ensimmäisen kerran: Jos liesituulettimessasi on aktivihiilisuodattimen kayttotuntilaskuri, ota se kayttoon. Katso ohjeet liesituuletti- men kayttohjeesta.

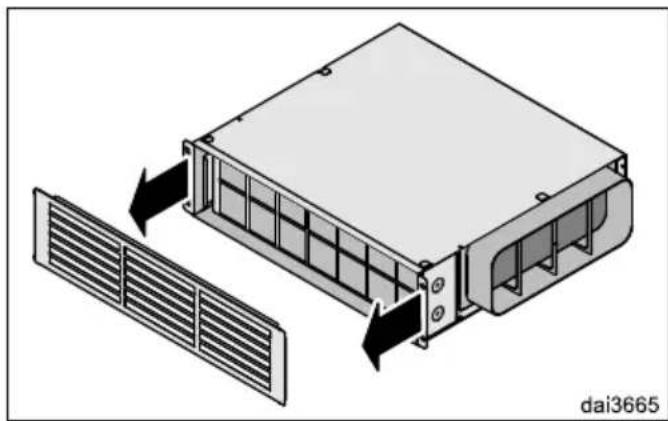

• Irrota ilmankierratysyksikon poistoilmaritä. Se on kiinnitety magneettien avulla.

Aktiivihilisuodatin menee helposti rikk. Ole varovainen sitä käsitetlessäsi, ettei se paase putoamaan. Alä paina suodattimen kennoja.

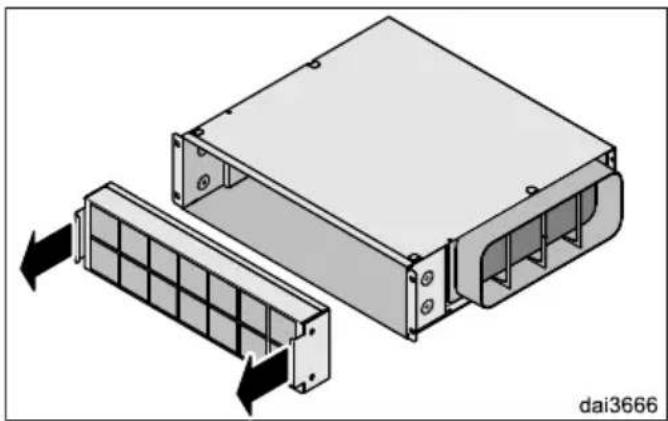

Tartu ulompiin kielekkeisiin ja vedä aktiivihiilisuodatin varovasti ulos ilmankierratysyksikösta ja aseta se tasaïselle alustalle.

Aktiivihiilisuodattimen elvytys

Aktiivihiilisuodatinta ei saa pestä astianpesukoneessa!

Aktiivihilisuodattimen voi elvyttä
vain uunissa tai yhdistelmahöyryuunissa tavallisella uunitoiminnolla.
Alä pese sitä kasin.

Aktiivihilisuodatin menee helposti rikk. Ole varovainen käsitetlessäsi sitä, ettei se paase putoamaan. Alä paina suodattimen kennoja.

Pyyhi aktiivihiilisuodatin ennen elvytstä kostealla liinalla. Alä kayta puhdistusaineita.
Jos uunitilan takaseinässa on irrotet-tava rasvansuodatin, ota se pois uu-nista. Noudata uunin kayttöohjetta.
Alä esilämmitä uunia. Aseta aktiivihiisuodatin rittelä ja työnnä rittelä uuniin keskimmäiselle kannatintasolle.
Kytke uuni tai uuunitoiminto paalle; toimintatapa Kiertoilma plus (kiertoilma), 200^

Aktiivihilisuodattimesta voi elvytksen aikana tulla Hajua. Huolehdi huonetilan riittavasttuuletuksesta elvytksen aikana.Avaa tarvittaessa ikkuna.

Elvytysaika: 60 minuuttia. Kytke sen jälkeen uuni tai uunitoiminto pois päältä.

Alä ota kuumaa aktiivihilisuodatinta ulos uunitilasta alakä missän tapauksessa aseta sitä kuumoutta kestämattomalle alustalle.
Alä myoskään asenna suodatinta kuumana takaisin ilmankierratysk-sikköön.

■ Anna aktiivihiilisuodattimen jäahtyä uunitilassa.
Työnnä aktiivihiilisuodatin ilmankierratysyksikköön ja aseta poistoilmaritälpaikalleen.
Jos liesituulettimessasi on aktiivihilisuodattimen kayttotuntilaskuri , otase kayttoon. Katso ohjeet liesituulettimen kayttoohjeesta.

Aktiivihiilusuodattimen vaihto

Aktiivihilisuodatin taytyy vaihtaa uuteen 3 vuoden valein. Typpi: Miele DKF 1000 R.

Aktivihilisuodattimen havittäminen

Voit havittaa kaytetyn aktiivihilisuo-dattimen sekajatteen mukana.

Kotelon puhdistus

Puhdista poistoilmarilä ja ilmankieri-ratysyksikon kotelon sisapuoli (kun aktivhiisuodatin on otettu pois) sie-nilinalla, astianpesuaineella ja lampimallā vedellā.
