X91384MIO - Liesituuletin AEG-ELECTROLUX - Ilmainen käyttöohje ja opas

Merkki	AEG-Electrolux
Malli	X91384MIO
Tuotetyyppi	Keittiön liesituuletin
Pienin turvaetäisyys (keittotaso)	650 mm
Ilmanpoiston halkaisija	≥ 120 mm
Sähkönsyöttö	Verkkovirta (tarkista tyyppikilpi)
Maadoitus	Pakollinen, standardien mukainen
Ohjaustyyppi	Kosketusnäyttö LED-näytöllä
Moottorin nopeudet	4 nopeutta (V1-V4) + Tehostus (P, 5 min)
Erikoistoiminnot	Automaattinen Sensor-tila, viivästetty käynnistys 10 min, lisävarusteena kaukosäädin
Valaistus	LED, säädettävä kirkkaus (L0-LMax)
Metallisuodattimet	Puhdistus 2 kuukauden välein
Aktiivihiilisuodattimet	Vaihto 4 kuukauden välein
Suodattimen kyllästyshälytys	LED palaa tasaisesti (metalli) tai vilkkuu (hiili)
Ulkopuolen huolto	Kostealla liinalla ja neutraalilla nestemäisellä pesuaineella
Turvallisuus	Automaattinen sammutus 7 tunnin jälkeen ilman käyttöä, liesituulettimen palosuojaus
Varaosat	Alkuperäiset suositellaan
Huoltopalvelu	Malli, PNC ja sarjanumero tarvitaan

Usein kysytyt kysymykset - X91384MIO AEG-ELECTROLUX

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Keittotason ja liesituulettimen välinen pienin turvaetäisyys on oltava vähintään 650 mm.

Kuinka metalli- ja hiilisuodattimet puhdistetaan?

Metallisuodattimet puhdistetaan 2 kuukauden välein (astianpesukoneessa tai käsin). Aktiivihiilisuodattimet vaihdetaan 4 kuukauden välein.

Kuinka automaattista Sensor-tilaa käytetään?

Paina D (Sensor) -painiketta aktivoidaksesi automaattitilan enintään 5 tunniksi. Liesituuletin säätää nopeutta anturin havaintojen mukaan. Painikkeet B ja C eivät toimi. Poistaaksesi käytöstä, paina uudelleen D:tä tai sammuta liesituuletin.

Mitä tehdä, kun suodattimien kyllästyshälytys syttyy?

100 tunnin jälkeen LED palaa tasaisesti metallisuodattimilla (puhdistus tarpeen). 200 tunnin jälkeen se vilkkuu hiilisuodattimilla (vaihto tarpeen). Paina F-painiketta moottorin ollessa sammutettuna nollataksesi hälytyksen.

Kuinka kaukosäädin aktivoidaan tai poistetaan käytöstä?

Kun moottori ja valot on sammutettu, paina C-painiketta noin 4 sekunnin ajan. LED vilkkuu 4 sekuntia aktivoinnin yhteydessä, 2 sekuntia poiskytkennän yhteydessä.

Kuinka valaistuksen kirkkautta säädetään?

Käytä E-painiketta valitaksesi tasot: 0, L1, L2, L3, LMax. Valittu toiminto palaa kirkkaammin.

Kuinka viivästettyä käynnistystä käytetään?

Aktivoi C (viivästetty käynnistys) -toiminto, kun moottori on päällä (ei tehostus- tai Sensor-tilassa). Liesituuletin sammuu automaattisesti 10 minuutin kuluttua.

Mitä tehdä häiriön sattuessa?

Ota yhteyttä AEG:n huoltopalveluun ja anna tyyppikilven tiedot: malli, PNC (tuotenumero) ja sarjanumero. Käytä vain alkuperäisiä varaosia.

Kuinka keittotason tyyppi (sähkö/kaasu) vaihdetaan Sensor-tilaa varten?

Sammuta liesituuletin, paina D (Sensor) -painiketta 8 sekunnin ajan. LED vilkkuu: 4 kertaa sähköliesille, 2 kertaa kaasuliesille. Katkaise virta 10 sekunniksi ja kytke uudelleen. Kalibrointi kestää 13 min (sähkö) tai 1 min (kaasu).

Kuinka liesituuletin puhdistetaan?

Irrota liesituuletin verkkovirrasta. Puhdista pinnat kostealla liinalla ja neutraalilla nestemäisellä pesuaineella. Älä suihkuta suoraan ritilälle; käytä kostutettua liinaa. Vältä alkoholia tai silikonia sisältäviä tuotteita.

KÄYTTÖOHJE X91384MIO AEG-ELECTROLUX

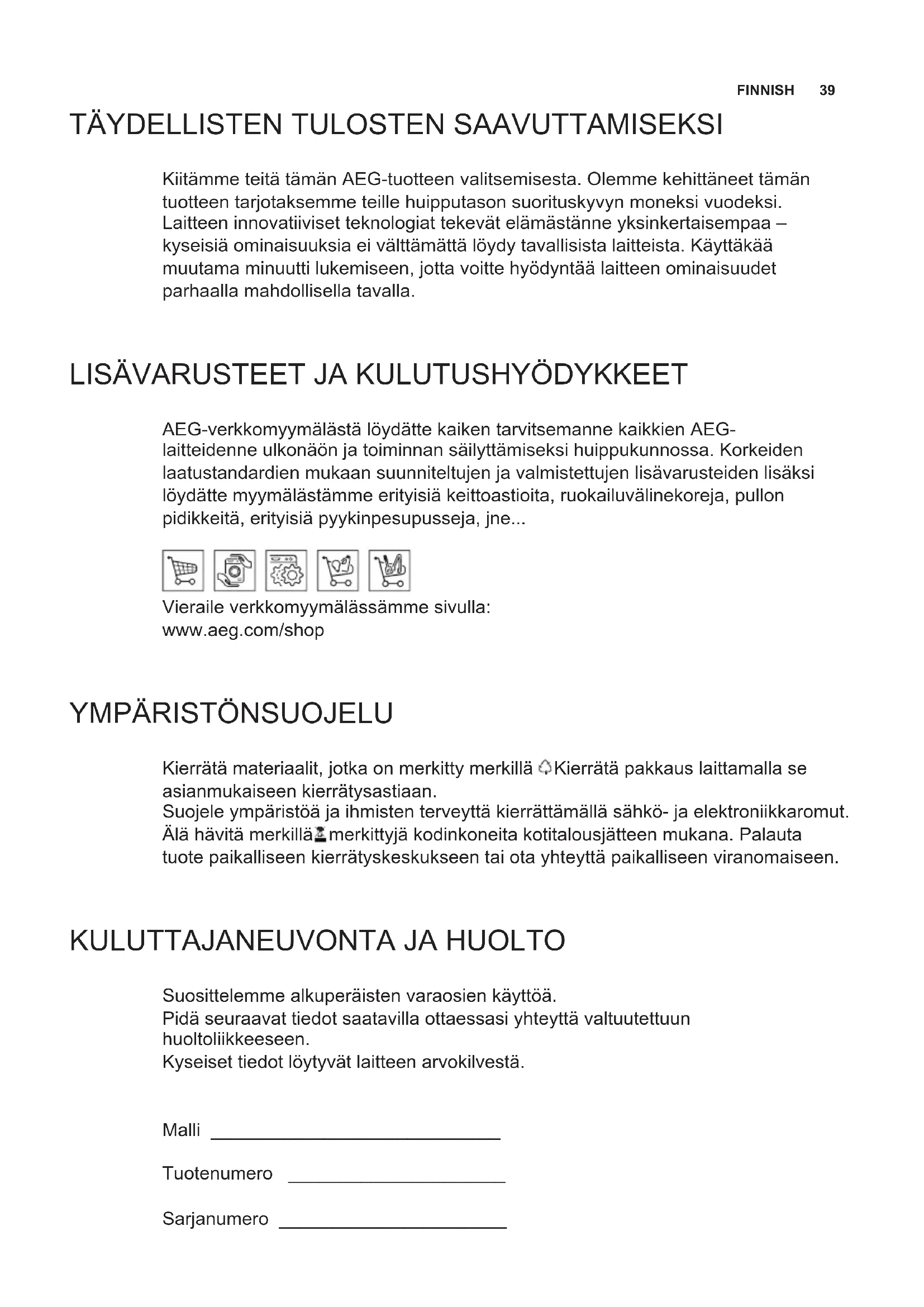

Kiitämme teita taman AEG-tuotteen valitsemisesta. Olemme kehittaneet taman tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset technologiat tekevat elamastanne yksinkertaisempaa - kyseisiä ominaisuuksia ei valttamattä loydy davallista laitteista. Kayttakäa muutama minuutti lukemiseen, jotta voitte hyödyntäa laitteen ominausuudet parhaalla mahdollisella ravalla.

LISÄVARUSTEET JA KULUTUSHYÖDYKKEET

AEG-verkkomymälästa lóydätte kaiken tarvitsemanne kaikkien AEG-laitteidenne ulkonaön ja toiminnan sáilytämiseksi huippukunnossa. Korkeidenaatustandardien mukaan suunniteltujen ja valmistettuken lisavarusteiden lisäksi lóydätte myymälastämme erityisiä keittoastioita, ruokailuvalinekoreja, pullon pidikkeitä, erityisiä pyykinpesupusseja, jne...

Vieraile verkkomyymälässämme sivulla:

www.aeg.com/shop

YMPÄRISTÖNSUOJELU

Kierrä materialit, jotka on merkitty merkillä Kierrä pakkaus laittamalla se asianmukaiseen kierratysastiaan.

Suojele ymparistoa ja ihmisten terveyttä kierrattamalla sahkö- ja elektroniikkaromut.
Ala havita merkilla merkittyjä kodinkoneita kotitalousjatteen mukana. Palauta tuote paikalliseen kierratyskesukseen tai ota yhteytta paikalliseen viranomaiseen.

KULUTTAJANEUVONTA JA HUOLTO

Suosittelemme alkuperäisten varaosien käytöä.

Pida seuraavat tiedot saatavilla otaessasi yhteyttä valtuutettuun huoltolikkeeseen.

Kyseiset tiedot loytyvat laitteen arvokilvesta.

Malli

Tuotenumero

Sarjanumero

OHJEET JA SUOSITUKSET

• Namä kaytöohjeet koskevat useita tuuletintyyppejä. On mahdollista, etta teksti käsittelee yksityiskohtia, jotka eivat kuulu valitsemaanne tuulettimeen.
• Valmistaja ei vastaa virheellisetä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetaisyys liesitason ja liesikuvun valillä on 650~mm (jotkut mallit voidaan asentaa alemmas, katsoittoja ja asennusta koskevia kappaleita).
  Tarkista, etta kaytettavän sahköverkon jannite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jannitetta.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella,jonka halkaisija on vahintaaan 120~mm Hormiin menevän putken on oltavamahdollisimman lyhyt.
• Alä yhdistä liesituuletinta savuhormiin (lammityskattilat, tulisijat, jne.).
  Mikali liesituuleinta kaytetaan muiden kuin sahkolaitteiden (esim. kaasuhella) yhteydessa, on huolehdittava tyoskentelytilan riittavastuuletuksesta, etteivat poistettavat kaasut paa se virtaamaan takaisin tyoskentelytilan. Keittiossa on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten. Kaytto tapahtuu oikein ja vaaratta kun tilan enimmaispaine ei ylitä arvoa 0,04 mBar.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekinen huoltopalvelu, nain valtetaan kaikki riskit.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskayttoon.
• Alä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jäta avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävā silmällä, sillä ylikuumentunut oljy voi leimahtaa tuleen.

Lapset tai henkilot, joita ei ole opastettu laitteen oikeaan kayttoen, eivat saa kayttä liesituuleinta.
- Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaa
- Laitetta eivat saa käyttaa henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilö, joilla ei ole tarpeellista kokemusta tai taitoa, elleidän turvallisuudestaan vastaava henkilö ole valmentanut heita laitteen käyttoön tai valvo sitä.
- Valvo, etteivat lapset päse leikkimään laitteella.
"HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumikijs niitä kaytetaan keittolaitteiden kanssa."

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.

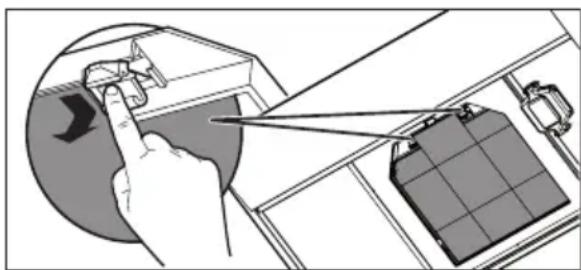

• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua (Tulipalovaara).

• 4 kk aktivihiilisuodattimet.

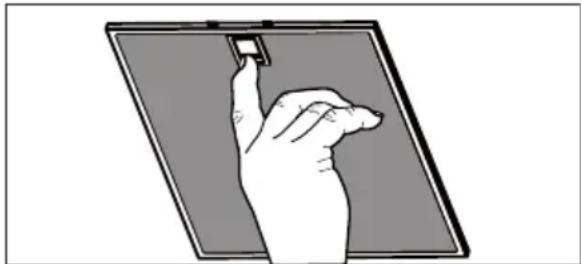

• 2 kk metalliset rasvasuodattimet.

• Kytkimien merkkivalot, mallikohtaiset.

• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemaisell' pesuaineella.

COMANDI

A: On/Off Liesituulettimenoiminnot.

Jos painiketta kosketaan liesituulettimen ollessa sammutettu, kaikkin toimintohin syttyy valo (teho 50% ) ja niiden kayttaminen tulee mahdolliseksi. Jos painiketta kosketaan liesituulettimen ollessa toiminnassa, se sammuttaa kaikki toiminnot (Moottori Off + valot Off).

B: Hallitsee moottorin nopeutta: 0-V1-V2-V3-V4-P.

Kun aluetta kosketetaan, moottori kaynnistyy halutulla nopeudella. P = Tehonopeus, nopeus on ajastettu 5 minuutiksi ja tämän ajan kuluttua järjestelmä palaa aiemmin asetettuun nopeuteen,Jos aktivointi tehdään moottorin ollessa Off nopeudeksi tulee V1. Kun haluttua nopeutta kosketaan, valo tulee kirkkaammaksi (teho 100% ) kuin muissa toiminnoissa (teho 50% ).

C: Ajastustoiminto.

Painikkeen koskeminen aktivoi automaattisen moottorin ja valon kytkemisen pois toiminnasta 10 minuutin viiveen jälkeen. Aktivoitavissa vain moottorin ollessa toiminnassa, normaali nopeus ja Sensor = Off.

Ottaa käyttoën / poistaa käytösta kaukohjaimen vastaanottimen.

Kun painiketta kosketaan 4 sekuntia (Moottori Off + valot Off), ja muita hälytyksiä ei ole, merkkivalo vilkkuu:
4 sekuntia osoittaen kauko-ohjaimen aktivoinnin
2 sekuntia osoittaen kauko-ohjaimen poistumisen käytösta

D:Sensor.

Tassā tavassa liesituuletin toimii
automaattisesti enintäan 5 tuntia, toiminnon
pääntyessä moottori sammuu. Liesituuletin
muuttaa moottorin nopeutta anturin
havaintojen mukaan.Painikkeet B ja C eivat
toimi, toiminto sammutetaan painamalla
painiketta tai sammuttamalla liesituuletin.

E: Hallitsee valon kirkkautta: 0-L1-L2-L3-LMax.

Kun aluetta kosketaan, valot syttyvat halutulla kirkkaudella. Kun haluttua kirkkauden kohtaa kosketaan se tulee kirkkaammaksi (teho 100% ) kuin muissa toiminnoissa (teho 50% ).

F: Suodattimien kuittaus Kuittaa suodattimen tayttymisen halytyksen kun painiketta kosketaan moottorin ollessa sammutetu.

100 toimintatunnin jälkeen merkkivalo palaa
jatkuvasti osoittaen metallisuodattimien
täytymisen.

200 toimintatunnin jälkeen merkkivalo vilkkuu osoittaen aktiiivihiilisuodattimien täytymisen.

Ottaa kayttoon / poistaa kaytostä aktiivihilisuodattimien tayttymisen halytskyen.

Kun painiketta kosketaan 4 sekuntia (Moottori Off + valot Off), ja muita halytyksiä ei ole, merkkivalo vilkkuu:

4 sekuntia osoittaen aktivihiilisuodattimien halytyksen aktivoinnin

2 sekuntia osoittaen aktivihiilisusuodattimien poistumisen käytösta.

Kun liesituuletin kytketaan sahkoverkloon, kytkimet alkavat toimia noin 4 sekunnin kuluttua. Tana aikana moottorin painikkeen merkkivalo 0 vilkkuu. Liesituulettimen ollessa sammutetu mikan toiminto ei nay naytossa, nikyy vain kayttopaneelin kiinteaa osa.

Muuhun osaan tulee valo (teho 50% kun painetaan painiketta A. Kytkimet aktivoituvat kun valittua toimintoa kosketaan, ja valo tulee kirkkaammaksi (teho 100% ) kuin muissa toiminnoissa (teho 50% ). 10 sekunnin kuluttua ilman kytkimien kayttamista vain valitut toiminnot palavat (teho 100% ) muut sammuvat (teho 50% ). 7 tunnin kuluttua ilman kytkimien kayttamista liesituuletin sammuu (Moottori Off + valot Off), tassā tilassa toiminnot aktivoidaan kosketuksella ja seuraavalla kosketuksella voidaan valita haluttu toiminto. On mahdollista aktivoida liesituulettimen toiminto (nopeus ja valo) kossettamalla kayttöpaneelia, mutta

myös laittamalla sormi paneelin paallee ja siirtämällä sitä halutun toiminnon kohdalle sormea nostamatta. Jos moottori ja valot sammutetaan viemällä ne asentoon nolla, kaikkien kytkimien valot jävävat palamaan (50 %) ja jos muita valintoja ei tehdä 10 sekunnin kuluessa, kaikki merkkivalot samuvat merkkivaloja 0 lukuun ottamatta, ne palavat vielä 15 minuuttia.

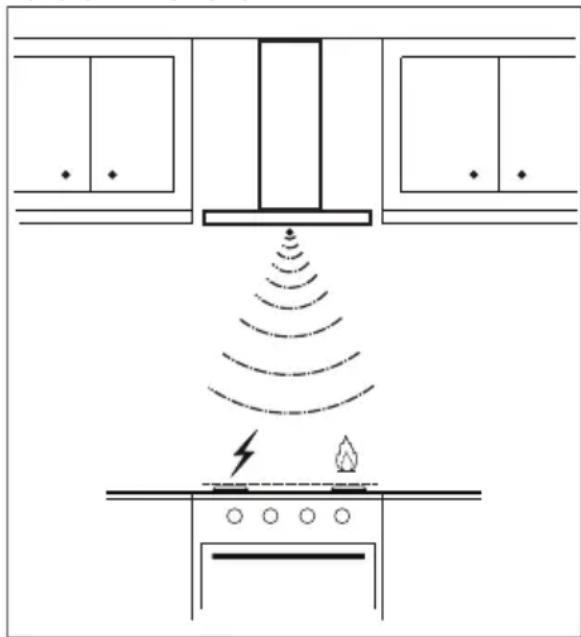

LIESITUULETTIMEN VAIHTOEHDOT TAVASSA SENSOR

Sensor-tavassa toimintaan vaikuttaa kaytetty keittotaso, on kaksi mahdollisuutta:

Sahköliesi;

Kaasuliesi;

Valittuna on sahkoliesi, valintaa muutetaan seuraavalla tavalla:

• Sammuta liesituuletin painikkeella on/off

• Pidä painettuna painiketta Sensor 8 sekuntia, kunnes merkkivalo alkaa vilkkua:

• 4 vilkutusta osoittaa sahkölieden valinnan

• 2 vilkutusta kaasuliesi

• Katkaise virta 10 sekunnin ajaksi ja kytke se takaisin.

Aina kun keittotason tyyppia muutetaan, tapahtuu kalibrointi.

Kalibrointimenetely: Aina kun
liesituuletin kytketaan sahkoverkoon tai
keittotason typpia muutetaan, aktivoituu
anturin kalibrointimenetely, jonka aikana
liesituuleinta
ei pidä kayttäa ruoanlaittoon eikä sen
lahellaa saa kayttäa aineita, jossa on
erityisen voimakas haju, kuten liuottimia tai
pesuaineita.

Menettely kestaa:

13 min jos on valittu sahkoliesi
1 min jos on valittu kaasuliesi

Tämän vaiheen osoittaa Sensor-painikkeen merkkivalon vikkuminen, jos sitä on painettu. Alä käynistä moottoria kalibroinnin aikana.

Huomio: Äla suihkuta puhdistusaineita suoraan ritilään, vaan puhdista se pesuaineeseen kostutetulla liinalla. Äla käytä ritilän puhdistamiseen alkoholia tai silikonia sisäläviä tuotteita.

VALAISTUS

Huomio: Tassà laitteessa on Valkoinen LEDvalo, luokka 1M vastaa normia EN 60825-1: 1994 + A1:2002 + A2:2001 ; suurin valoteho @439nm: 7 W . Ala katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).

Vaihtoa varten ota yhteys huoltopalveluun. ("Hankintaa varten ota yhteys huoltopalveluun").

FOR PERFEKTE RESULTATER

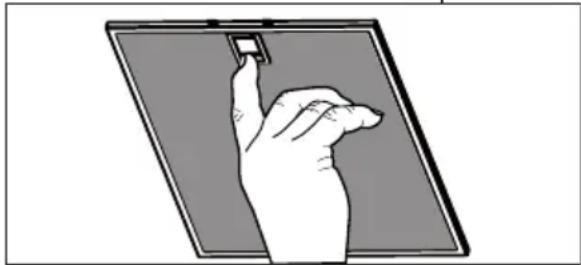

• 2 kuud metallist rasvafiltrite puhul.
