KÄYTTÖOHJE LC 348VE HUSQVARNA
VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.
Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
Varmista, ettei työalueella ole asiaankuulumattomia.
Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.
Varo sinkoutuvia esineitä ja kimmokkeita.
Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.
Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä.
Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.
Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.
Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa.
Pakokaasut sisältävät
hiilimonoksidia, hajutonta,
myrkyllistä ja hengenvaarallista kaasua.
Räjähdysvaara
Älä koskaan tankkaa moottorin käydessä.
Erittäin kuuma ulkopinta.
Pysäytä moottori.
Moottorin käynnistys
Poista (akun) turvakytkin ennen koneen huoltamista. Turvakytkin on poistettava myös silloin, kun kone jätetään ilman valvontaa.
Selvitys vaaratasoista
Varoitukset on jaettu kolmeen luokkaan.
VAROITUS!
VAROITUS! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän vakava vamma tai kuolema tai ympäristön vahingoittuminen.
TÄRKEÄÄ!
TÄRKEÄÄ! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän loukkaantuminen tai ympäristön vahingoittuminen.
HUOM!
HUOM! Tätä käytetään, jos käyttöohjeiden noudattamatta jättämisestä voi seurata materiaalin tai koneen vaurioituminen.
Sisältö
MERKKIEN SELITYKSET
Merkkien selitykset 56
Selvitys vaaratasoista 56
SISÄLTÖ
Sisältö 57
ESITTELY
Hyvä asiakas! 58
Toimenpiteet ennen uuden ruohonleikkurin käyttöä. 58
KONEEN OSAT
Ruohonleikkurin osat? 59
KONEEN TURVALAITTEET
Yleistä 60
ASENNUS JA SÄÄDÖT
Yleistä 61
Kahvan 61
Leikkuukorkeus 62
Öljyn täyttö 62
POLTTOAINEEN KÄSITTELY
Yleistä 63
Polttoaine 63
Tankkaus 63
Kuljetus ja säilytys 63
KÄYTTÖ
Henkilökohtainen suojavarustus 64
Yleiset turvaohjeet 64
Trimmauksen perustekniikka 65
Kuljetus ja säilytys 65
Käynnistys ja pysäytys 66
KUNNOSSAPITO
Yleistä 68
Huoltokaavio 68
Yleinen tarkastus 68
Ulkoinen puhdistus 68
Öljymäärä 68
Öljynvaihto 68
Terälaite 69
Akku 70
Sytytystulppa 70
Ilmansuodatin 70
Polttoainejärjestelmä 70
Kierrätys 70
TEKNISET TIEDOT
Tekniset tiedot 71
EY-vaatimustenmukaisuusvakuutus 73
Hyvä asiakas!
Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.
Husqvarna tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.
Olemme vakuuttuneita, että tulette tyytyväisenä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.
Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.
Kiitämme Husqvarna-tuotteen valitsemisesta!
Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.
Toimenpiteet ennen uuden ruohonleikkurin käyttöä.
- Lue käyttöohje huolellisesti.
- Tarkasta terälaitteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.
- Tankkaa ja lisää öljyä moottoriin. Koneen mukana toimitetaan astiassa riittävä öljymäärä. Katso ohjeet otsikon Polttoaineenkäsittely alta.
VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia.
Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.
VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen laite, joka voi aiheuttaa vakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, että luet tämän käyttöohjeen ja ymmärrät sen sisällön.
VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.
Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

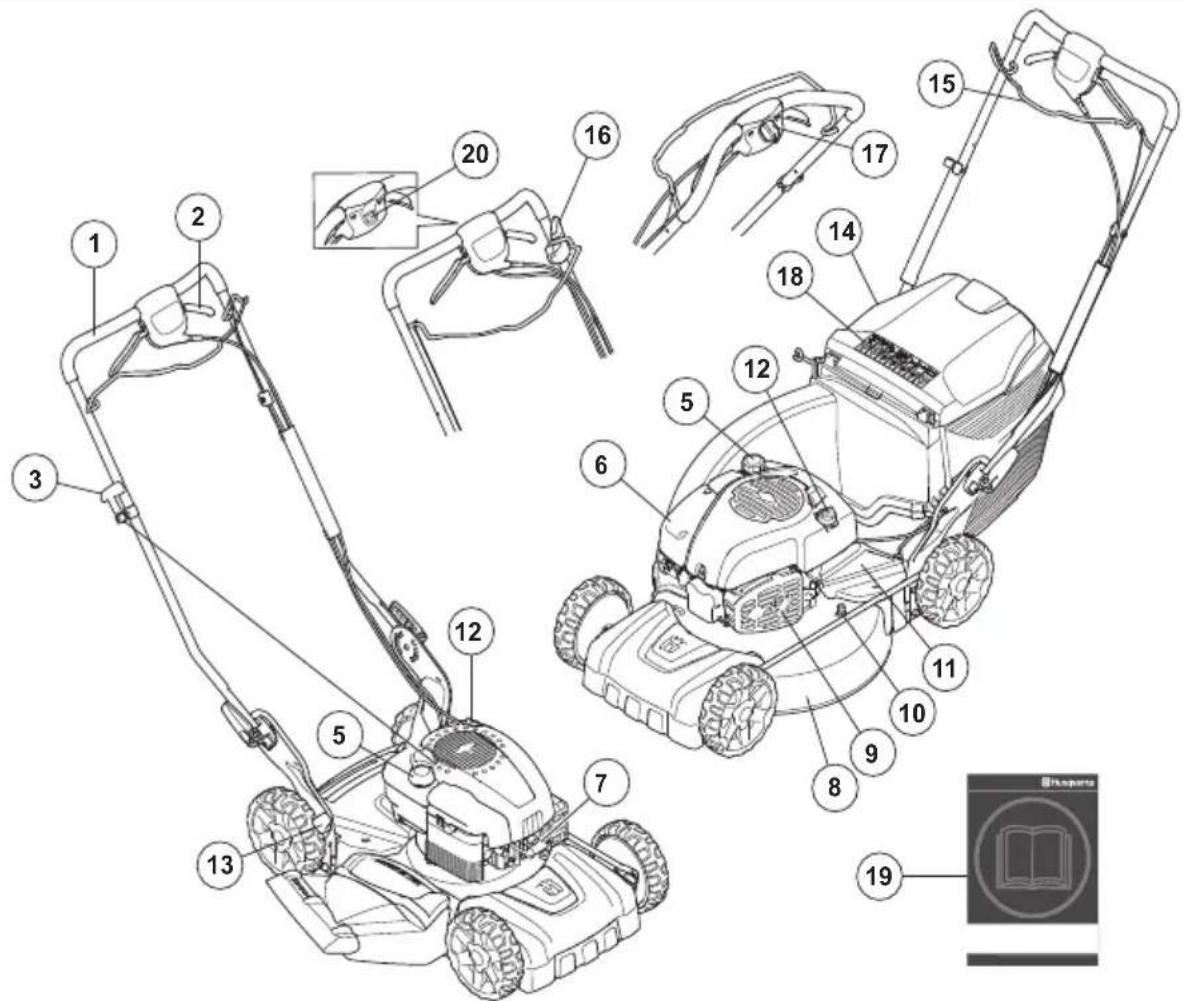

KONEEN OSAT
Ruohonleikkurin osat?
1 Kahva / ohjausaisa
2 Veto
3 Käynnistyskahva (LB 348V, LC 348V, LC 353V, LV 353VB)
4 Ruohonkerääjä (ei LB348V)
5 Polttoainesäiliö
6 Ilmansuodatin
7 Sytytystulppa
8 Leikkuukotelo
9 Äänenvaimennin
10 Vesiliitäntä
11 Suojakotelo
12 Öljysäiliö
13 Leikkuukorkeuden säädin
14 Takasuojus (ei LB348V)
15 Moottorijarrusanka / käynnistysvipu (LC 353VI)
16 Teräjarru (LC 353VB) / käynnistyksenesto (LC 353VI)
17 Sähkökäynnistys (LC 353VE, LC 348VE)
18 Tunnukset
19 Käyttöohje
20 Pysäytin
Yleistä
Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.
VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.
Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.
Leikkuukotelo
- Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä.
Leikkuusuojuksen tarkastus
- Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyviä vaurioita, esim. halkeamia materiaalissa.

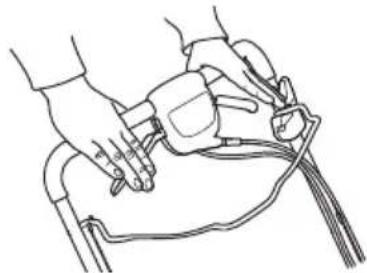

Virta-avain (LC 353VE, LC 348VE)
Sähkökäynnistyksellä käynnistettävissä koneissa on virta-avain tai helposti poistettava akku. Näitä on säilytettävä eri paikassa, kun konetta ei käytetä tai kun se jätetään ilman valvontaa.
- Poista avain vetämällä sitä itseesi päin.
Irrota (akun) pääkytkin pitämällä lukituspainikkeita painettuina ja vetämällä kytkintä sivulle päin.
- Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.
Moottorin jarrukahvan tarkastus
- Käynnistä moottori ja vapauta sen jälkeen jarrukahva. Moottorin tulee pysähtyä ja vedon kytkeytyä pois. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa.
Käynnistysvipu (LC 353VI)
Malissa LC 353VI moottorin jarruvipua voi käyttää myös käynnistysvipuna.
Käynnistyksenestotoiminto on tarkistettava, jotta kone ei vahingossa käynnisty.
Käynnistykseneston tarkistus
- Vedä käynnistysvipua itseesi päin. Varmista, että käynnistyksenesto estää käynnistysvipua aktivoimasta käynnistysmoottoria.
- Varmista, että käynnistyksenestäjä palautuu takaisin alkuasentoonsa aktivoitumisen jälkeen.
VAROITUS! Älä koskaan käytä konetta ilman äänenvaimenninta tai äänenvaimentimen ollessa rikki. Rikkoutunut äänenvaimennin voi nostaa äänitasoa ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla.
Äänenvaimennin kuumentuu erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen läheisyydessä.
- Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.
Äänenvaimentimen tarkastus
- Tarkasta säännöllisesti, että äänenvaimennin on ehjä ja kunnolla kiinnitetty.
ASENNUS JA SÄÄDÖT
Yleistä
TÄRKEÄÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.
Kahvan
Asennus
- Irrota alemmat nupit.
- Säädä kahvan korkeutta ja kiristä nupit tiukalle.

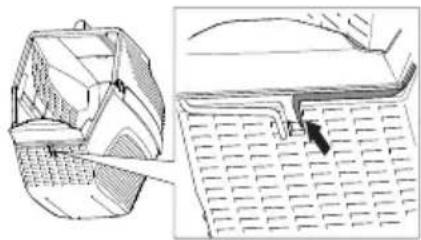

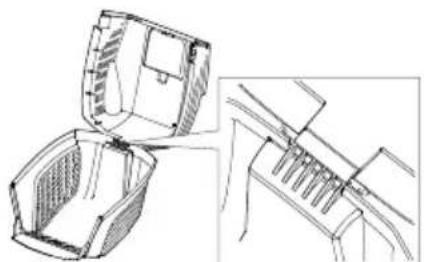

- Kiinnitä ylempi suojus alemmassa suojuksessa oleviin kiinnityskohtiin.
- Laske ylempi suojus alas. Varmista, että reunalista jää alemman suojuksen ulkopuolelle.
- Kiinnitä ensiksi metallisen ulokkeen toinen pää alemman suojuksen uriin.
- Ohjaa metallinen uloke sekä ylemmän että alemman suojuksen ympäri. Kiinnitä metallinen uloke alempaan suojukseen.
- Nosta takasuojus ja ripusta ruohosäiliö ylös.
Silppuamissarja on saatavilla lisävarusteena. Sen avulla siepolla varustettuja koneita voi käyttää silppuamiseen.
Silppuamissarja koostuu silppuamistulpasta ja -terästä.
Kiinnitä silppuamistulppa paikalleen.
- Nosta takasuojus ja nosta säiliö pois.
- Aseta silppuri keräyskanavaan.
- Sulje suojus ja varmista, että se sulkeutuu lujasti silppurin kanssa.
HUOM! Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.
Leikkuukorkeuden säätö, viisi asentoa, mm
- Öljysäiliö on tyhjä toimitushetkellä. Lisää öljy hitaasti. Katso myös otsikon Kunnossapito alla olevat ohjeet. Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen.
Yleistä
VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.
Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.
Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!
Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.
Polttoaine
HUOMAUTUS! Koneessa on nelitahtimoottori. Varmista, että öljysäiliössä on aina tarpeeksi öljyä.
Bensiini
- Käytä lyijytöntä tai lyijyllistä laatubensiiniä.
- Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita.
- Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.
Moottoriöljy
HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.
- Katso ohjeet jaksosta "Kunnossapito".
- Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän öljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä.
Tankkaus
VAROITUS! Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Moottori tulee sammuttaa ja pysäytin viedä pysäytysasentoon.
Vältä bensiinin roiskumista käyttämällä aina bensiinikannua.
Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.
Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos et tee sitä, seurauksena voi olla tulipalo.
Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.
Älä koskaan käynnistä konetta:
- Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.
- Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippua ja vettä.
- Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.
Kuljetus ja säilytys
- Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
- Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.
Pitkäaikaissäilytys
- Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen.
Henkilökohtainen suojavarustus
Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.
Käytä aina:
- Luistamattomat ja tukevat saappaat tai kengät.
- Lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin.
- Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.
Yleiset turvaohjeet
Tässä osassa käsitellään koneen käyttöön liittyviä yleisiä turvamääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä.
- Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
- Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista
- Kone on pidettävä puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa.
Käytä aina tervettä järkeä
On mahdotonta käsitellä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysyttävä neuvoa asiantuntijalta. Käänny myyjälikkeen, huoltoliikkeen tai kokeneen käyttäjän puoleen. Älä ryhdy mihinkään tehtävään, jonka suhteen tunnet itsesi epävarmaksi!
VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.
VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.
Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä.
Konetta ei pidä antaa käyttöön henkilölle, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eikä henkilölle, jotka eivät terveyssyistä sovi koneen käyttäjiksi, ilman heidän turvallisuudestaan vastaavan henkilön valvontaa.
Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.
Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käyttö voi aiheuttaa käyttäjän tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa.
Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta.
Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.
Käytä aina alkuperäisiä varaosia.
Työalueen turvallisuus
- Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
- Terälaitteeseen osuvat esineet voivat lentää sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pidä ihmiset ja eläimet riittävän kaukana.
- Älä koskaan käytä konetta huonolla säällä esimerkiksi sumussa, sateessa, kosteissa tai märissä olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.
- Tarkkaile ympäristöäsi varmistaaksesi, ettei mikään pääse vaikuttamaan koneen hallintaan.
- Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittää alleen esteitä.
- Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.
Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 15 astetta.
- Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.
- Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka voivat peittää näkökenttäsi.
Työturvallisuus
- Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käyttö on kiellettyä.
- Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
- Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.
- Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa.
- Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaan, kun kone on käynnissä.
- Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.
- Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat kätesi kahvalla ruohoa leikatessasi. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
- Älä kallista konetta moottorin käydessä. Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.
-
Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.
-
Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
- Älä leikkaa ruohoa takaperin kävellen.
- Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne.
- Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.
- Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
- Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, että terälaite on lakannut pyörimästä.
- Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.
Trimmauksen perustekniikka
- Leikkaa optimaalisten tulosten saamiseksi aina terävällä terällä. Tylsä terä leikkaa epätasaisesti, ja ruohosta tulee keltaista leikatun pinnan kohdalta.
- Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.
- Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tulisi raitoja.
- Ennen kuin vedät konetta itseäsi kohti, vapauta koneen veto ja työnnä konetta eteenpäin noin 10 senttimetriä.
- Muista vapauttaa koneen veto estettä lähestyttäessä.
Kuljetus ja säilytys
- Kiinnitä laite kuljetuksen ajaksi välttääksesi kuljetusvauriot ja tapaturmat.
- Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.
- Säilytä konetta ja siihen kuuluvia välineitä kuivassa ja pakkasta kestävässä paikassa.
- Katso ohjeet polttoaineen kuljetukseen ja säilytykseen kohdasta "Polttoaineen käsittely".
- Poista aina akku, kun kone jätetään ilman valvontaa. (LC 353VI)
Käynnistys ja pysäytys
Ennen käynnistystä
VAROITUS! Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Varmista, ettei työalueella ole asiaankuulumattomia.
- Suorita päivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".
- Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa.
Manuaalinen käynnistys
Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.
LB 348V, LC 348V, LC 353V
- Ole itse koneen takana.
- Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
LC 353VB
- Ole itse koneen takana.
- Aseta pysäytin käynnistysasentoon.
Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
LC353VB on varustettu teräjarrulla. Laita leikkurit pyörimään seuraavasti:
- Löysää laikan jarrussa (1) oleva salpa.
• Vedä moottorin jarruvipua (2) itseäsi kohti
Malleissa LC 348VE ja LC 353VE on sähkökäynnistys, jota käytetään seuraavasti.
- Ennen sähkökäynnistyksen ensimmäistä käyttöä on ladattava akku. Katso ohjeet jaksosta "Kunnossapito".
- Paina moottorijarrusanka ohjausaisaa vasten.
- Aseta virta-avain lukkoon ja paina näppäintä.
Kone käynnistetään sähköisesti käynnistysvivun avulla.
- Akku on aktivoitava, ennen kuin sähkökäynnistystä käytetään ensimmäistä kertaa. Katso ohjeet jaksosta "Kunnossapito".
Malissa LC 353VI on käynnistyksenesto. Käynnistä moottori ja laikan pyörintä noudattamalla seuraavia ohjeita.
- Asenna akku moottorin akkutilaan. Tarkista myös akun tila.
Katso lisätietoja kohdasta "Akku".
• Löysää käynnistyksenesto (1).
- Vedä käynnistysvipua (2) itseäsi kohti. Käynnistysmoottori sammuu, kun kone käynnistetään.
- Kytke veto pyöriin vetämällä kytkinvipua itseesi päin.
Kun veto alkaa tuntua hitaalta, kytkinvaijeria on säädettävä. Säädä hieman johtoa säätöruuvin avulla.
- Kiristä vaijeria ja lisää nopeutta kiertämällä säätöruuvia vastapäivään.
Älä kiristä vaijeria liikaa. Jos ruohonleikkurin veto käynnistyy, vaikka kytkinvipua ei käytetä, pidennä vaijeria.
- Pidennä vaijeria ja pienennä nopeutta kiertämällä säätöruuvia myötäpäivään.
Pysäytys
LB 348V, LC 348V, LC 348VE, LC 353V, LC 353VE, LC353VI
- Sammuta moottori vapauttamalla moottorin jarruvipu/käynnistysvipu. Myös voimansiirto pysähtyy, kun vapautat moottorin jarruvivun/käynnistysvivun.
TÄRKEÄÄ!
Mallit LC 348VE ja LC 353VE: irrota avain.
LC 353VI Irrota akku aina, kun kone ei ole käytössä.
LC353VB
Leikkuri lakkaa pyörimästä, kun päästät jarrukahvan.
Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon.
VAROITUS! Käyttäjä saa tehdä ainoastaan sellaisia huolto- ja kunnostustehtäviä, jotka on kuvattu tässä käyttöohjeessa. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.
Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. Virtaavain tai akku on myös poistettava koneista, joissa on sähkökäynnistystoiminto.
Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.
- Anna Husqvarna-myyjän tarkistaa kone säännöllisesti ja tehdä tarvittavat säädöt ja korjaukset.
• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.
- Käytä aina alkuperäisiä varaosia.
Huoltokaavio
Huoltokaaviosta näet, mitkä koneen osat vaativat huoltoa ja millaisin välein huolto on tehtävä. Välit lasketaan koneen päivittäisen käytön perusteella, ja ne voivat vaihdella käyttötiheyden mukaan.
| Päivittäiset toimenpiteet | Viikoittais et toimenpite et | 50 tuntia | Vähintään kerran vuodessa |
| Yleinen tarkastus | Sytytystulp pa | Kiilahihna n vaihtamine n ja säätö | Kiilahihnan vaihtamine n ja säätö |
| Öljymäärä | Äänenvaim ennin* | Ilmansuod atin | Ilmansuoda tin |
| Ulkoinen puhdistus | Tärinänvai mennus* | Polttoainej ärjestelmä | Polttoainejär rjestelmä |
| Terälaite | | Öljynvaiht o | Öljynvaihto |
| Leikkuukotelo ja suojakotelo* | | | |
| Moottorijarrusa nka* | | | |
*Katso ohjeet kohdasta "Koneen turvalaitteet".
Yleinen tarkastus
- Tarkasta, että ruuvit ja mutterit ovat kireällä.
LC353VB
Varmista, että vaijerin kiinnike on kiinnitetty pidikkeeseen asianmukaisesti. Jos vaijerin kiinnike tuntuu löysältä tai irtoaa, kiinnitä kiinnike takaisin paikalleen.
- Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
- Älä käytä koneen puhdistamiseen painepesuria.
- Älä koskaan suihkuta vettä suoraan koneen päälle.
- Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
- Puhdistaessasi leikkuukannen alustaa, tyhjennä polttoainesäiliö ja käännä kone kyljelleen äänenvaimennin alaspäin.

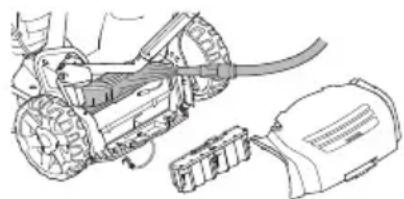

Vaihdekotelon puhdistus.
- Irrota huoltoluukku.
- Puhdista vaihdekotelo lehdistä ja ruohosta. Käytä vaihdekotelon puhdistamiseen vettä tarvittaessa. LC348Ve ja LC353VE: varmista, että akku on kytketty irti.
Öljymäärä
Kun tarkastat öljymäärää, on ruohonleikkurin seisottava tasaisella alustalla. Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.
- Poista öljysäiliön korkki ja pyyhi mittatikku puhtaaksi.
- Työnnä mittatikku takaisin säiliöön. Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva.
- Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.
Öljynvaihto
- Tyhjennä polttoainesäiliö.
- Kierrä öljyntäyttökorkki irti.
- Aseta koneen alle sopiva astia öljyn keräämiseksi talteen.
- Poista öljy kallistamalla moottoria niin, että öljy valuu pois täyttöputken kautta. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.
- Lisää uutta, hyvälaatuista öljyä. Katso ohjeita kappaleesta "Tekniset tiedot".
KUNNOSSAPITO
Terälaite
- Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.
- Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu.
VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.
HUOM! Terät on tasapainotettava teroittamisen jälkeen. Terien tasapainotus, vaihto tai teroitus on jätettävä huoltoliikkeen tehtäväksi.
Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava.
Terien vaihtaminen
Irrotus:
- Irrota terän kiinnityspultti.
- Irrota vanha terä. Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.
Asennus:
- Terä on kiinnitettävä siten, että taitetut päät osoittavat ylös suojusta kohti.
- Aseta leikkuri siten, että kitka-aluslevy on leikkurin kannatinta vasten. Varmista, että leikkuri asettuu oikein runkoputken keskelle. Aseta tärinän välttämiseksi leikkuri siten, että leikkurin kannatinmerkki näkyy leikkurin sivuilla.
- Asenna aluslevy ja kiristä pultti huolellisesti. Pultti tulee kiristää momentilla 45-60 Nm.
- Pyöritä terää käsin ja varmista, että se pyörii vapaasti.
- Koekäytä konetta.
TÄRKEÄÄ!
Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, joihin et pidä itseäsi riittävän pätevänä. Jos näiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltolikkeeseen.
Ajoleikkurissa on aina käytettävä alkuperäisiä varaosia. Katso lisätietoja kohdasta Tekniset tiedot.
KUNNOSSAPITO
Akku
TÄRKEÄÄ! Loppuunkulunutta akkua ei saa hävittää kotitalousjätteen mukana! Toimita se lähimpään huoltoliikkeeseen tai keräyspisteeseen.
LC 353VE, LC 348VE
Akku on täysin suljettu 12 voltin lyijyakku, joka ei yleensä vaadi huoltoa. Akku latautuu ruohonleikkuun aikana.
Jos moottorin käynnistys epäonnistuu toistuvasti, akku saattaa tyhjentyä. Käynnistä moottori silloin manuaalisesti käynnistysnarun avulla. Kokonaan tyhjentyneen akun voi ladata uudelleen mukana tulleella akkulaturilla.
- Tarkasta kaikki kaapelit ja liitännät. Älä käytä konetta, jos jokin kaapeli tai tulppa on vahingoittunut, vaan toimita se valtuutettuun huoltoliikkeeseen korjattavaksi.
Akun lataaminen
HUOMAUTUS! Akku on kenties ladattava uudelleen kerran tai kahdesti ruohonleikkuukauden aikana, ja se tulee aina ladata ennen viemistä varastoon talven ajaksi.
Älä lataa alle +5 °C:n lämpötilassa.
- Irrota kaapeli akusta.
- Kytke akkukaapeli laturiin ja laturi pistorasiaan (220 V, 50 Hz).
LC 353VI
Koneen akku toimii koneen turvakytkimenä. Asenna akku koneeseen vain, kun konetta käytetään.
Akku on 10,8 voltin litiumakku, joka on aktivoitava ennen ensimmäistä käyttöä.
Aseta akku laturiin ja odota, kunnes ainakin yksi vihreä valo syttyy (10 sekuntia). Tämän jälkeen akku voidaan kiinnittää paikalleen koneeseen.
TÄRKEÄÄ! Tässä mallissa akku toimii turvalaitteena. Ajoleikkurissa on aina käytettävä alkuperäisiä varaosia.
Akun lataus.
Akussa on helposti tarkastettava jänniteilmaisin, jossa on LED-merkkivalot (1–4).
Jos jännite on liian alhainen (1 tai 0 LED-valoa palaa), aseta akku laturiin ja kytke laturi pistorasiaan (220 V, 50 Hz).
Tyhjä akku on latautunut täyteen noin 60 minuutin kuluttua.
Akkua voi ladata myös lyhyempiä aikoja ilman vaurioitumisen vaaraa.
| Akun merkkivalo. Syy | |
| Jatkuvasti palava punainen valo | Akku latautuu. |
| Vilkkuva punainen valo | Akku on liian lämmin. Lataus alkaa, kun lämpötila on oikealla tasolla. |
| Jatkuvasti palava vihreä valo | Akku on ladattu täyteen. |
| Vilkkuva punainen ja vihreä valo | Akku on vaurioitunut, ja se on vaihdettava. |
Sytytystulppa
HUOMAUTUS! Käytä aina suositeltua sytytystulppaa!
Väärä sytytystulppa voi tuhota männän/sylinterin.
- Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymistä.
- Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Vaihda tarvittaessa.
Ilmansuodatin
- Irrota ilmansuodattimen kotelo ja poista suodatin.
- Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.
- Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
- Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen.
Polttoainejärjestelmä
- Tarkasta, että säiliön korkki ja sen tiiviste ovat ehjät.
• Tarkista polttoaineletku.
Kierrätys
Tällä koneella on edellytykset toimintakyvyn säilymiseen vuosien ajan. Tämä minimoi koneen ympäristöhaitat. Noudata tämän käyttöohjeen huolto- ja kunnossapito-ohjeita. Siten moottori kestää pidempään ja haitalliset päästöt jäävät minimiin. Kone puretaan ja osat erotellaan materiaalien mukaan kierrätystä varten. Useimmat tämän koneen osat ovat kierrätettäviä.
TEKNISET TIEDOT
Tekniset tiedot
| LC353V LC353 | VB LC353VE LC | 353VI | |
| Moottori | | | | |
| Moottorivalmistaja | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton | Briggs & Stratton |
| Sylinteritilavuus, cm3 | 161 161 161 161 | | | |
| Nopeus, r/min 2900 2900 2900 2900 | | | | |
| Moottorin nimellisteho, kW (ks. huom. 1) 2,7 2,7 | 2,7 2,7 | | | |
| Sytytysjärjestelmä | | | | |
| Sytytystulppa | Champion QC12YC | Champion QC12YC | Champion QC12YC | Champion QC12YC |
| Kärkiväli, mm 0,5 0,5 0,5 0,5 | | | | |
| Polittoaine-/voitelujärjestelmä | | | | |
| Polittoainesäiliön tilavuus, litraa 1,0 1,0 1,0 1,0 | | | | |
| Öljysäiliön tilavuus, litraa 0,6 0,6 0,6 0,6 | | | | |
| Moottoriöljy | SAE 30 | SAE 30 | SAE 30 | SAE 30 |
| Paino | | | | |
| Ruohonleikkuri, tyhjät säiliöt, kg | 41 | 45 | 43 | 42 |
| Melupäästöt (ks. huom. 2) | | | | |
| Äänentehotaso, mitattu dB(A) | 98 | 97 | 98 | 97 |
| Äänentehotaso, taattu LWA dB(A) | 98 | 98 | 98 | 98 |
| Äänitasot (ks. huom. 3) | | | | |
| Äänenpainetaso käyttäjän korvan tasalla, dB(A) | 84 | 83 | 84 | 84 |
| Tärinätasot (ks. huom. 4) | | | | |
| Kahva, m/s2 | 4,0 4,0 4,0 5,3 | | | |
| Leikkuu | | | | |
| Leikkuukorkeus, mm | 25-70 | 25-70 | 25-70 | 25-70 |
| Leikkuuleveys, cm | 53 | 53 | 53 | 53 |
| Terä | Collect | Collect | Collect | Collect |
| Osanumero | 5104364-10 | 5104365-10 | 5104364-10 | 5104364-10 |
| Kerääjän tilavuus, litraa | 60 | 60 | 60 | 60 |
| Veto | | | | |
| Nopeus, km/h | 5,4 5,4 5,4 5,4 | | | |
| Käynnistys | | | | |
| Sähkökäynnistys | - | - | Kyllä | Kyllä |
| Akku | - | - | Lyijy, 12 V / 2,5 Ah | Li-ion, 12V/ 15,7Wh |
Huom. 1 Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s ^2 .
TEKNISET TIEDOT
| LC348V LC348VE LB348V | |
| Moottori | | | |
| Moottorivalmistaja Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Strattoaine-/voitelujärjestelmä | | | |
| Kierrosluku, rpm 2900 2900 2900 | | | |
| Moottorin nimellisteho, kW (ks. huom. 1) 2,4 2,4 Sytytysjärjestelmä | 2,4 | | |
| Sytytystulppa Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LM Champion RJ19LTM |
| Kärkiväli, mm 0,5 0,5 0,5 | | | |
| Polittoaine-/voitelujärjestelmä | | | |
| Polittoainesäiliön tilavuus, litraa | 1,2 1,2 1,2 | | |
| Öljysäiliön tilavuus, litraa | 0,6 0,6 0,6 | | |
| Moottoriöljy | SAE 30 | SAE 30 | SAE 30 |
| Paino | | | |
| Ruohonleikkuri, tyhjät säiliöt, kg | 40 | 42 | 36 |
| Melupäästöt (ks. huom. 2) | | | |
| Äänentehotaso, mitattu dB(A) | 94 | 93 | 94 |
| Äänentehotaso, taattu LWA dB(A) | 95 | 95 | 95 |
| Äänitasot (ks. huom. 3) | | | |
| Äänenpainetaso käyttäjän korvan tasalla, dB(A) | 80 | 80 | 80 |
| Tärinätasot (ks. huom. 4) | | | |
| Kahva, m/s2 | 5,1 5,1 3,8 | | |
| Leikkuu | | | |
| Leikkuukorkeus, mm | 25-70 | 25-70 | 25-70 |
| Leikkuuleveys, mm | 480 480 480 | | |
| Leikkuujärjestelmä | 3 in 1 | 3 in 1 | 2 in 1 |
| Leikkuuleveys, mm | 480 480 480 | | |
| Terä | Collect | Collect | Mulch |
| Osanumero | 5856075-10 | 5856075-10 | 5028813-20 |
| Kerääjän tilavuus, litraa | 60 | 60 | - |
| Veto | | | |
| Nopeus, km/h | 5,4 5,4 5,4 | | |
| Käynnistys | | | |
| Sähkökäynnistys | - | Kyllä | - |
| Akku | - | Lyijy, 12 V / 2,5 Ah | - |
Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöön äänentehona ( L_WA ) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s ^2 .
EY-vaatimustenmukaisuusvakuutus
(Koskee ainoastaan Eurooppaa)
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, vakuuttaa täten, että moottoriruohonleikkurit Husqvarna LB 348V, LC 348V, LC 348VE, LC 353V, LC 353VB, LC 353VI ja LC353VEalkaen sarjanumerosta 14xxxxxxx vastaavat NEUVOSTON DIREKTIIVIN määräyksiä:
-
- toukokuuta 2006 "koskien koneita" 2006/42/EY.
-
- joulukuuta 2004 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2004/108/EY.
-
- toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EY.
Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot.
Seuraavia standardeja on sovellettu: ISO 5395, ISO 11094, EN 55012.
0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.
Huskvarna 19. toukokuuta 2014
$$
\Delta \cdot 2 m
$$
Claes Losdal, kehityspäällikkö/puutarhatuotteet
(Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)
KEY TO SYMBOLS
Key to symbols
Välispidine puhastus 266
Õli tase 266
Õlivahetus 267
Lõikeseade 267
Aku 268
Süüteküunlad 268
Öhufilter 268
Kütusesüsteem 268
Taaskasutus 268
TEHNILISED ANDMED
Tehnilised andmed 269
EÜ kinnitus vastavusest 271
Lugupeetud tarbija!
Mudeli LC 353VI mootori pidurihoob toimib ka käivitushoovana.
Pikaajaline hoiustamine.
Toimige alati arukalt
Välispidine puhastus
(Kehtib vaid Euroopas)
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel.: +46-36-146500, deklareerib ainuvastutusel, et Husqvarna LB348V, LC348V, LC348VE, LC353V, LC353VB, LC 353VI and LC353VE muruniiduk, seerianumbritega 14xxxxxxx ja suuremad, vastavad NÕUKOGU DIREKTIIVI nõudmistele:
