KÄYTTÖOHJE Intuvia BOSCH

fi Alkuperäiset ohjeet

el Pratotipo obnylos хрhons

h g i TURBO SPORT TOUR ECO OFF a b c f 08.8.8 MPH KM/H e 08.8.8.8 AMM PMWH MH KM/H Reichweite d

7 8

Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä turvallisuusohjeet ja neuvot tulevaa käyttöä varten.

Tässä käyttöoppaassa käytetty termi "akku" tarkoittaa kaikkia alkuperäisiä Boschin eBike-akkuja.

• Älä käytä ajotietokonetta kahvana. Jos nostat eBike-pyörää ajotietokoneen avulla, ajotietokone voi rikkoutua korjauskelvottomaksi.
• Älä anna ajotietokoneen viedä huomiotasi liikenteestä. Mikäli et keskity yksinomaan tieliikenteeseen, silloin olet vaarassa joutua onnettomuuteen. Jos haluat tehdä tehostustason vaihtoa pidemmälle meneviä syöttöjä ajotietokoneeseen, pysähdy ja syötä vastaavat tiedot.
  ▶ Lue ja noudata kaikissa eBike-järjestelmän ja eBike-polkupyörän käyttöohjeissa annettuja turvallisuusohjeita ja neuvoja.

Tuotekuvaus

Määräyksenmukainen käyttö

Intuvia-ajotietokone on tarkoitettu Boschin eBike-järjestelmän ohjaukseen ja ajotietojen näyttöön.

Tässä esiteltyjen toimintojen lisäksi on mahdollista, että ohjelmistoon tehdään milloin tahansa virheiden korjausta ja toimintojen laajentamista koskevia muutoksia.

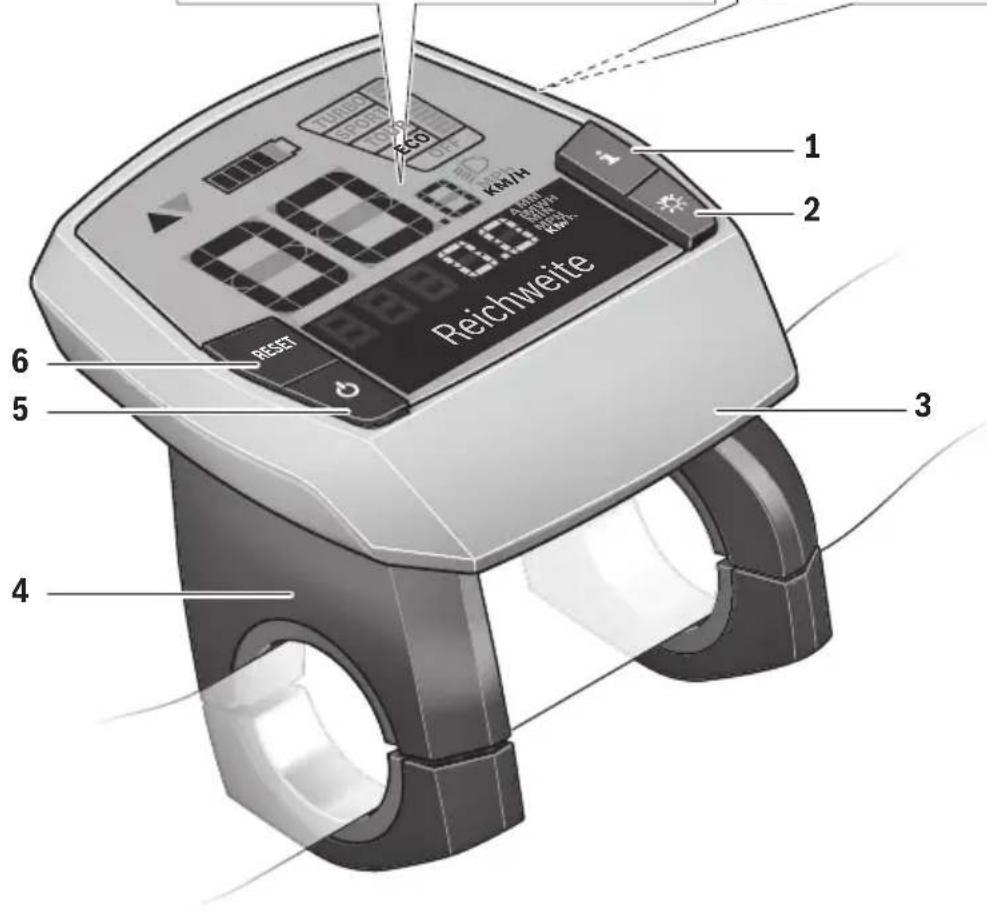

Kuvassa olevat osat

Kuvattujen komponenttien numerointi viittaa ohjekirjan alussa oleviin kuviiin.

Tässä käyttöohjekirjassa olevat kuvaukset voivat poiketa vähäisessä määrin oman eBike-pyöräsi todellisista ominaisuiksista (riippuu varustuksesta).

1 Näyttötoiminnon painike "i"
2 Polkupyörän valopainike
3 Ajotietokone
4 Ajotietokoneen pidike
5 Ajotietokoneen virtapainike
6 Nollauspainike "RESET"

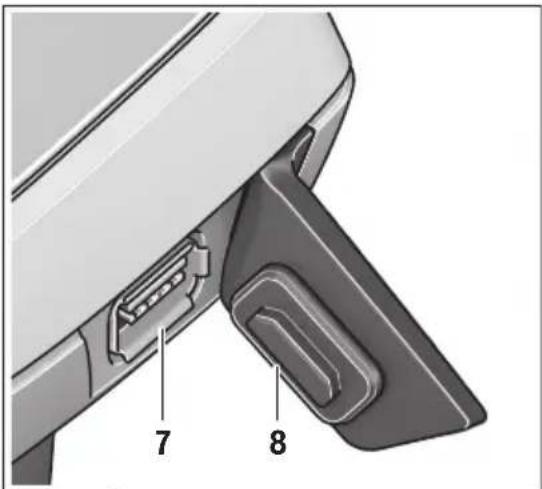

7 USB-liitäntä
8 USB-liitännän suojakansi
9 Käyttöyksikkö
10 Näyttötoiminnon painike "i" käyttöyksikössä
11 Tehostuksen vähennyksen/alaspäin selauksen painike ” – ”
12 Tehostuksen lisäämisen/ylöspäin selauksen painike "+"
13 Talutusavun painike "WALK"

14 Ajotietokoneen lukitus

15 Ajotietokoneen lukitusruuvi USB-latauskaapeli (mikro A-mikro B)*

* ei kuvaa, saatavana lisävarusteena

Ajotietokoneen näyttölohkot

a Käyttövoimayksiköllä tehostamisen näyttö
b Tehostustason näyttö
c Valon näyttö
d Tekstinäyttö
e Arvonnäyttö
f Nopeusmittarin näyttö
g Vaihtosuositus: suurempi vaihde
h Vaihtosuositus: pienempi vaihde
i Akun lataustilan näyttö

Tekniset tiedot

Aotietokone Intuvia
Tuotenumero		1 270 020 906/909
USB-liitännän maks. latausvirta	mA 500
USB-liitännän latausjännite	V	5
USB-latauskaapeli1)		1 270 016 360
Käyttölämpötila	°C -5...+40
Varastointilämpötila	°C -10...+50
Latauslämpötila	°C 0...+40
Sisäinen litiumioniakku	V	3,7
	mAh	230
Suojausluokka2)		IP 54 (pöly- ja roiskevesisuojattu)
Paino n.	kg 0,15
1) ei sisälly vakiotoimitukseen
2) USB-suojuksen ollessa suljettuna
Boschin eBike-järjestelmä käyttää FreeRTOS:ia (katso www.freertos.org)

Asennus

Akun asennus ja irrotus

Kun haluat asentaa tai irrottaa eBike-pyörän eBike-akun, lue akun käyttöohjekirja ja noudata siinä annettuja ohjeita.

Ajotietokoneen asennus ja irrotus (katso kuva A)

Kun haluat asentaa ajotietokoneen 3, työnnä se etukautta pidikkeeseen 4.

Kun haluat irrottaa ajotietokoneen 3, paina lukitusta 14 ja työnnä ajotietokone etukautta irti pidikkeestä 4.

Kun pysäköit eBike:n, irrota sen ajotietokone.

Ajotietokoneen voi lukita pidikkeeseen irrotuksen estämiseksi. Irrota sitä varten pidike 4 ohjaustangosta. Aseta ajotietokone pidikkeeseen. Ruuvaa lukitusruuvi 15 (kierre M3, pituus 8 mm) alakautta pidikkeen tätä varten tarkoitettuun kierteeseen. Asenna pidike takaisin ohjaustankoon.

Huomio: Lukitusruuvi ei suojaa varkaudelta.

Käyttö

Käyttöönotto

Edellytykset

eBike-järjestelmä voidaan aktivoida vain seuraavien edellytysten täyttyessä:

• Riittävästi ladattu akku on asennettu paikalleen (katso akun käyttöohjeet).
  – Ajotietokone on asennettu oikein pidikkeeseen (katso "Ajotietokoneen asennus ja irrotus", sivu Suomi-1).
  – Ajonopeusanturi on liitetty oikein paikalleen (katso käyttöyksikön käyttöohjeet).

eBike-järjestelmän käynnistys ja pysäytys

eBike-järjestelmän käynnistykseen sinulla on seuraavat mahdollisuudet:

– Jos ajotietokone on jo pidikkeeseen asetuksen yhteydessä päällä, eBike-järjestelmä kytkeytyy automaattisesti päälle.
– Paina ajotietokone ja eBike-akku asennettuina lyhyesti yhden kerran ajotietokoneen virtapainiketta 5.
– Kun ajotietokone on paikallaan, paina eBike-akun virtapainiketta (joidenkin valmistajien pyörissä on mahdollista, ettei akun virtapainikkeeseen päästä käsiksi; katso akun käyttöohjekirja).

Moottori aktivoituu heti kun alat polkea polkimilla (paitsi talutusavun toiminnossa tai tehostustasossa "OFF"). Moottoriteho määräytyy ajotietokoneeseen säädetystä tehostustasosta. Heti kun aktivoit järjestelmän, näyttöön tulee hetkeksi

Heti kun normaalikäytössä lopetat paineen polkimelta tai heti, kun olet saavuttanut nopeuden 25/45 km/h, eBike-käyttölaite kytkee tehostuksen pois päältä. Käyttölaite aktivoituu uudelleen heti, kun painat poljinta ja nopeus on alle 25/45 km/h.

eBike-järjestelmän pysäyttämiseen sinulla on seuraavat mahdollisuudet:

– Paina ajotietokoneen virtapainiketta 5.
- Kytke eBike-akku pois päältä akun virtapainikkeella (joidenkin valmistajien pyörissä on mahdollista, ettei akun virtapainikkeeseen päästä käsiksi; katso akun käyttöohjekirja).
- Ota ajotietokone pois pidikkeestä.

Jos eBike:a ei liikuteta noin 10 minuuttiin, eikä mitään ajotietokoneen painiketta paineta, eBike-järjestelmä kytkeytyy automaattisesti pois päältä energian säästämiseksi.

eShift (valinnainen)

eShift tarkoittaa sähköisten vaihdejärjestelmien ja eBike-järjestelmän välistä yhteyttä. Valmistaja on tehnyt eShift-komponenttien sähköliitännän käyttöyksikköön. Elektronisten vaihdejärjestelmien käyttö on kuvattu erillisessä käyttöohjekirjassa.

Ajotietokoneen näytöt ja asetukset

Ajotietokoneen virransyöttö

Kun ajotietokone on pidikkeessään 4, riittävästi ladattu akku on asennettu eBike-pyörään ja eBike-järjestelmä on kytketty päälle, silloin ajotietokone saa sähkövirtaa eBike-pyörän akulta.

Jos ajotietokone otetaan pois pidikkeestä 4, silloin virransyöttö tapahtuu sisäisestä akusta. Jos sisäisen akun varaustila on ajotietokoneen päällekytkennän yhteydessä heikko, tekstinäyttöön d tulee 3 sekunniksi ilmoitus "Attach to bike" (yhdistä polkupyörään). Sen jälkeen ajotietokone kytkeytyy jälleen pois päältä.

Sisäisen akun lataamiseksi aseta ajotietokone jälleen pidikkeeseen 4 (kun akku on asennettu eBike-pyörään). Kytke eBike-akku päälle sen virtapainikkeesta (katso akun käyttöohjeet).

Voit ladata ajotietokoneen myös USB-liitännän välityksellä. Avaa sitä varten suojakansi 8. Yhdistä ajotietokoneen USB-kosketin 7 sopivan USB-johdon välityksellä tavanomaiseen USB-latauslaitteeseen tai tietokoneen USB-liitäntään (5 V la-tausjännite; maks. 500 mA latausvirta). Ajotietokoneen tekstinäyttöön d tulee ilmoitus "USB connected" (liitetty USB-liitäntään).

Ajotietokoneen päälle-/poiskytkentä

Ajotietokone kytketään päälle painamalla lyhyesti virtapainiketta 5. Ajotietokone voidaan (kun sisäisessä akussa riittävästi virtaa) kytkeä päälle myös silloin, kun se ei ole paikallaan pidikkeessä.

Ajotietokone kytketään pois päältä painamalla virtapainiketta 5.

Jos ajotietokone ei ole paikallaan pidikkeessä, se sammuu energian säästämiseksi automaattisesti 1 minuutin kuluttua, mikäli mitään painiketta ei paineta.

Jos jätät eBike-pyörän seisomaan useamman viikon ajaksi, ota ajotietokone pois pidikkeestään. Säilytä ajotietokonetta kuivassa ympäristössä huonelämpötilassa. Lataa ajotietokoneen akku säännöllisin väliajoin (viimeistään 3 kuukauden kuluttua).

Akun lataustilan näyttö

Akun lataustilan näyttö i ilmoittaa eBike-akun lataustilan, ei ajotietokoneen sisäisen akun lataustilaa. eBike-akun lataustila voidaan katsoa myös akun omista LED-valoista.

Näytössä i jokainen akkutunnuksen palkki vastaa noin 20 % kapasiteetistä:

eBike-akku on ladattu aivan täyteen.

eBike-akku on ladattava.

Akun varaustilan näytön LEDit sammuvat. Akun kapasiteetti moottorilla tehostamiseen on käytetty loppuun ja tehostus kytkeytyy pehmeästi pois päältä. Jäljellä oleva kapasiteetti jää valojen ja ajotietokoneen käyttöön, näyttö alkaa vilkkua.

eBike-akun kapasiteetti riittää polkupyörän valoille vielä noin 2 tunniksi. Muita sähkönkuluttajia (esim. automaattivaihteisto, ulkoisten laitteiden lataus USB-liitännästä) ei huomioida tässä yhteydessä.

Jos ajotietokone otetaan pois pidikkeestä 4, viimeisin akun la-taustilan näyttölukema jää muistiin.

Jos eBike-pyörää käytetään kahdella akulla, akun lataustilan näyttö i ilmoittaa molempien akkujen varaustilan.

Jos lataat eBike-pyörän, kun molemmat akut on asennettu paikoilleen, näyttö ilmoittaa molempien akkujen latauksen edistymisen (kuvassa ladataan parhaillaan vasenta akkua). Akun vilkkuvasta näytöstä näet, kumpaa akkua ladataan parhaillaan.

Tehostustason asetus

Voit säätää käyttöyksiköstä 9, kuinka voimakkaasti eBike-moottori tehostaa polkemista. Tehostustasoa voidaan muuttaa milloin tahansa, myös ajon aikana.

Huomio: Yksittäisissä malleissa on mahdollista, että tehostustaso on valmiiksi asetettu, jolloin sitä ei voi muuttaa. On myös mahdollista, että valittavissa on tässä esitettyä vähemmän tehostustasoja.

Jos valmistaja on konfiguroinut eBike-pyörän "eMTB Mode" - käyttömuodolla, Intuvian käytön yhteydessä näyttöön tulee hetkeksi "eMTB Mode", kun valitset "SPORT"-tehostustason. "eMTB Mode" - käyttömuodossa tehostuskerroin ja vääntömomentti sovitetaan dynaamisesti poljentavoiman mukaan. "eMTB Mode" on saatavana vain Performance Line CX -moottoreihin.

Käytettävissä on korkeintaan seuraavat tehostustasot:

• "OFF": Moottorilla tehostus on kytketty pois päältä, eBikepyörää voidaan ajaa normaalin polkupyörän tapaan yksinomaan polkemalla. Talutusapua ei voida aktivoida tällä tehostustasolla.
• "ECO": aktiivinen tehostus suurimmalla tehokkuudella suurinta mahdollista toimintamatkaa varten
• "TOUR": tasainen tehostus pitkiä toimintamatkoja varten

- "SPORT"/"eMTB":

"SPORT": voimakas tehostus urheilulliseen ajoon mäkisillä osuuksilla sekä kaupunkiliikenteeseen

"eMTB": optimaalinen tehostus kaiken tyyppisille maastoille, urheilulliseen ajoon, parannettu dynamiikka, maksimaalinen suorituskyky.

- "TURBO": suurin tehostus suurella poljinnopeudella urheilulliseen ajoon

Paina tehostustason lisäämiseksi käyttöyksikön painiketta "+" 12 niin monta kertaa, kunnes näyttöön b tulee haluamasi tehostustaso. Paina tehostustason vähentämiseksi painiketta "-" 11.

Haluttu moottoriteho tulee näyttöön a. Suurin mahdollinen moottoriteho riippuu valitusta tehostustasosta.

Jos ajotietokone otetaan pois pidikkeestä 4, viimeisin näytössä ilmoitettu tehostustaso jää muistiin, moottoritehon näyttö a jää tyhjäksi.

eBike-järjestelmän yhteispeli vaihteiden kanssa

Käytä vaihteita kuten tavallisessa polkupyörässä myös eBike-käyttölaiteen kanssa (noudata eBike:n käyttöohjetta).

Kaikessa vaihtamisessa on suositeltavaa hetkeksi keskeyttää polkeminen vaihtamisen ajaksi. Tällöin vaihtaminen on helpomppaa ja voimansiirron kuluminen on pienempi.

Valitsemalla vaihde oikein voit nostaa nopeutta ja pidentää toimintamatkaa käyttövoimaa lisäämättä.

Noudata siksi vaihtosuosituksia, jotka ilmoitetaan näytön ilmoituksilla g ja h. Kun ilmoitus g tulee näyttöön, silloin kannattaa vaihtaa suuremmalle vaihteelle, minkä myötä poljentaajuus alenee. Kun ilmoitus h tulee näyttöön, silloin kannattaa vaihtaa pienemmälle vaihteelle, minkä myötä poljentataajuus nousee.

Polkupyörän valojen päälle-/poiskytkentä

Mallissa, jossa ajovalot saavat sähkövirran eBike-järjestelmän kautta, voit kytkeä ajotietokoneen painikkeella 2 samanaikaisesti etuvalon ja takavalon päälle tai pois.

Kun kytket valot päälle tai pois, ilmoitus "Lights on" (valo päällä) tai "Lights off" (valo pois) tulee noin 1 sekunniksi tekstinäyttöön d. Valojen ollessa päällä näytetään valosymboli c.

Polkupyörän valojen päälle- ja poiskytkennällä ei ole mitään vaikutusta näytön taustavalaistukseen.

Talutusavun kytkeminen päälle ja pois

Talutusapu keventää eBike:n taluttamista. Nopeus tätä toimintoa käytettäessä riippuu valitusta vaihteesta ja voi olla korkeintaan 6 km/h. Mitä pienempi valittu vaihde on, sitä pienempi on talutusaputoiminnon nopeus (täydellä teholla).

Toimintoa talutusapua saa käyttää ainoastaan eBike:a talutettaessa. Jos eBike:n pyörät eivät kosketa maata talutusapua käytettäessä, on olemassa loukkaantumisvaara.

Aktivoi talutusapu ajotietokoneen painikkeen "WALK" lyhyellä painalluksella. Paina aktivoinnin jälkeen painike "+" 3 sekunnin kuluessa pohjaan ja pidä se painettuna. eBike:n moottori kytkeytyy päälle.

Huomio: Talutusapua ei voi aktivoida tehostustasolla "OFF".

Talutusapu kytkeytyy pois päältä heti kun jokin seuraavista tilanteista tapahtuu:

• Vapautat painikkeen "+" 12,
  – eBiken pyörät lukkiutuvat (esim. jarrutuksen tai jalkaan koskettamisen takia),
• nopeus ylittää 6 km/h tason.

Huomio: Joissakin järjestelmissä talutusapu voidaan käynnistää suoraan "WALK"-painiketta painamalla.

Talutusavun toimintatapa riippuu maakohtaisista määräyksistä, ja siksi se voi poiketa yllä olevasta kuvauksesta.

Ajotietokoneen näytöt ja asetukset

Nopeus- ja etäisyyysnäytöt

Nopeusmittarin näytössä f näkyy aina senhetkinen nopeus.

Toiminnon näytössä (tekstinäytön d ja arvonäytön e yhdistelmä) voidaan valita seuraavista toiminnoista:

• "Clock" (kelloaika): kyseinen kelloaika
• "Max. speed" (suurin nopeus): viimeisimmän nollauksen jälkeen saavutettu suurin nopeus
• "Avg. speed" (keskinopeus): viimeisimmän nollauksen jälkeen saavutettu keskinopeus
• "Trip time" (ajoaika): ajoaika edellisestä nollauksesta
• "Range" (toimintamatka): todennäköinen toimintamatka akun senhetkisellä varauksella (olosuhteiden kuten tehostustason, matkan profiilin jne. säilyessä samanlaisina)
• "Odometer" (kokonaismatka): koko eBike:lla ajetun matkan pituus (ei voi nollata)
• "Trip distance" (matka): viimeisestä nollauksesta kuljettu matka

Paina näyttötoimintoon vaihtamiseksi ajotietokoneen painiketta "i" 1 tai käyttöyksikön painiketta "i" 10 toistuvasti, kunnes haluamasi toiminto tulee näyttöön.

Nollaa Reset "Trip distance" (matka), "Trip time" (ajoaika) ja "Avg. speed" (keskinopeus) vaihtamalla johonkin näistä kolmesta toiminnoista ja painamalla sitten painiketta

"RESET" 6 kunnes näytössä on nolla. Tällöin myös kahden muun toiminnon arvot nollantuvat.

Nollaa "Max. speed" (suurin nopeus) vaihtamalla tähän toimintoon ja painamalla sitten painiketta "RESET" 6 kunnes näytössä on nolla.

Kun haluat palauttaa toimintamatkan "Range" (toimintamatka), vaihda tähän toimintoon ja paina painiketta "RESET" 6 niin kauan, kunnes näytössä oleva lukema on saatu palautet-tua tehdasasetukseen.

Jos ajotietokone otetaan pois pidikkeestä 4, toimintojen kaikki arvot jäävät muistiin ja voidaan esittää edelleen näytössä.

Perussäätöjen näyttö/sovitus

Perussäätöjen näyttäminen ja muuttaminen on mahdollista riippumatta siitä, onko ajotietokone paikallaan pidikkeessään 4 vai ei. Jotkut asetukset ovat näkyvissä ja niitä voidaan muuttaa ainoastaan ajotietokoneen ollessa paikallaan. Jotkut valikkokohdat saattavat puuttua eBike si varustuksesta riippuen.

Pääset perussäätöjen valikkoon painamalla samanaikaisesti painiketta "RESET" 6 ja painiketta "i" 1, kunnes tekstinäyttöön d ilmestyy "Configuration" (asetukset).

Kun haluat tehdä vaihdon perussäätöjen välillä, paina ajotietokoneen painiketta "i" 1 toistuvasti, kunnes haluamasi perussäätö tulee näyttöön. Jos ajotietokone on paikallaan pidikkeessä 4, voit painaa myös käyttöyksikön painiketta "i" 10.

Kun haluat muuttaa perussäätöjä, paina vähentämiseksi tai alaspäin selaamiseksi virtapainiketta 5 näytön ” – ” vieressä tai lisäämiseksi tai ylöspäin selaamiseksi valopainiketta 2 näytön ”+ ” vieressä.

Jos ajotietokone on paikallaan pidikkeessä 4, silloin voit tehdä muutoksia myös käyttöyksikön painikkeilla ”-” 11 ja ”+” 12.

Kun haluat poistua toiminnosta ja tallentaa muutetun asetuksen, paina painiketta "RESET" 6 3 sekuntia.

Seuraavista perussäädöistä voit valita:

• "- Clock +" (kelloaika): voit asettaa oikean kelloajan. Säätöpainikkeiden pitempi painallus nopeuttaa kelloajan muutoksen.
• ”- Wheel circum. +” (pyöränympärys): voit muuttaa tä- tä valmistajan esiasettamaa arvoa ± 5 % verran. Tämä va- likkokohta näytetään vain silloin, kun ajotietokone on pai- kallaan pidikkeessä.
• “- English +” (englanti): voit muuttaa tekstinäyttöjen kie- len. Vaihtoehtoina ovat saksa, englanti, ranska, espanja, italia, portugali, ruotsi, hollanti ja tanska.
• "- Unit km/mi +" (yksikkö km/mi): voit valita näytön nopeus- ja matkayksiköksi kilometrin tai mailin.
• “- Time format +” (aikamuoto): voit valita kelloajan muodoksi 12-tunnin tai 24 tunnin näytön.
• "- Shift recom. on/off +" (vaihtosuositus päälle/pois): voit kytkeä vaihtosuosituksen päälle tai pois.
• "Power-on hours" (käyttöaika yhteensä): eBike:lla toistaiseksi käytetty kokonaisajoaika (ei muutettavissa)
• "Displ. vx.x.x.x": tämä on näytön ohjelmistoversio.
• "DU vx.x.x.x": tämä on käyttövoimayksikön ohjelmistoversio. Tämä valikkokohta näytetään vain silloin, kun ajotietokone on paikallaan pidikkeessä.
• "DU _N xxxxxxxxx": tämä on käyttöyksikön sarjanumero. Tämä valikkokohta näytetään vain silloin, kun ajotietokone on paikallaan pidikkeessä.
• " Service MM/JJJJ": Tässä valikkokohdassa näytetään, jos polkupyörän valmistaja on määrittänyt ajoneuvolle tietyn huoltoajankohdan.

• "Serv. xx km/mi": Tämä valikkokohta näytetään, jos polkupyörän valmistaja on määrittänyt polkupyörälle tietyn kilometrimäärän jälkeen suoritettavan huollon.

• "Bat. vx.x.x.x": tämä on akun ohjelmistoversio. Tämä valikkokohta näytetään vain silloin, kun ajotietokone on pai-kallaan pidikkeessä.

• "1. Bat. vx.x.x.x": 2 akkua käytettäessä tämä on ensimmäisen akun ohjelmistoversio. Tämä valikkokohta näyte-

Vikakoodin näyttö

eBike:n osat tarkistetaan koko ajan automaattisesti. Jos vika todetaan, tekstinäyttöön d ilmestyy vastaava vikakoodi.

Paina mitä tahansa ajotietokoneen 3 tai käyttöyksikön 9 painiketta palataksesi vakionäyttöön.

tään vain silloin, kun ajotietokone on paikallaan pidikkeessä.
- "2. Bat. vx.x.x.x": 2 akkua käytettäessä tämä on toisen akun ohjelmistoversio. Tämä valikkokohta näytetään vain silloin, kun ajotietokone on paikallaan pidikkeessä.

Riippuen vian laadusta käyttölaite kytkeytyy tarvittaessa automaattisesti pois päältä. Matkan jatkaminen ilman käyttölaitteen tehostusta on kuitenkin aina mahdollista. Anna tarkista eBike ennen seuraavia matkoja.

Anna kaikki korjaustyöt vain valtuutetun polkupyöräkauppiaan tehtäväksi.

Koodi Syy Korjaus
410	Yksi tai useampi ajotietokoneen painikkeista on jumissa.	Tarkista ovatko painikkeet jumissa esim. sisään päässeen lian takia. Puhdista painikkeet tarvittaessa.
414	käyttöyksikön yhteydessä ongelma anna tarkistaa liitokset ja kytkennät
418	Käyttöyksikön yksi tai useampi painike on lukkiutunut.	Tarkista ovatko painikkeet jumissa esim. sisään päässeen lian takia. Puhdista painikkeet tarvittaessa.
419	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
422	ongelmia käyttövoimayksikön liitännöissä	anna tarkistaa liitokset ja kytkennät
423	eBike-akun liitäntäongelma anna tarkistaa liitokset ja kytkennät
424	komponenttien välinen kommunikaatiovika	anna tarkistaa liitokset ja kytkennät
426	sisäinen ajanylitysvirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään. Tässä virhetilassa ei ole mahdollista näyttää tai mukauttaa renkaan ympärysmittaa perusasetusvalikossa.
430	ajotietokoneen sisäinen akku on tyhjä	Lataa ajotietokone (pidikkeessä tai USB-liitännän välityksellä)
431	ohjelmiston versiovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
440	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
450	sisäinen ohjelmistovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
460	vika USB-liitännässä	Irrota johto ajotietokoneen USB-liitännästä. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
490 ajotietokoneen sisäinen vika	Tarkastuta ajotietokone
500	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
502	vika polkupyörän valoissa	Tarkasta valot ja niihin kuuluva johdotus. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
503	vika nopeusanturissa	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
510	sisäinen anturivika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
511	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
Koodi	Syy	Korjaus
530	akkuvika	Kytke eBike pois päältä, ota eBike-akku pois ja asenna eBike-akku uudelleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
531	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
540	lämpötilavirhe	eBike:n lämpötila on sallittujen rajojen ulkopuolella. Kytke eBike-järjestelmä pois päältä, jotta käyttövoimayksikön lämpötila saa jäähtyä tai lämmetä sallittuihin rajoihin. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
550	Kielletty virrankuluttaja tunnistettu.	Poista virrankuluttaja. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
580	ohjelmiston versiovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
591	todentamisvirhe	Kytke eBike-järjestelmä pois päältä. Ota akku pois ja pane se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
592	yhteensopimaton komponentti	Asenna yhteensopiva näyttö. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
593	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
595, 596	tiedonsiirtovirhe	Tarkasta vaihteiston johdotus ja käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
602	sisäinen akkuvika lataustoimenpiteen aikana	Irrota latauslaite akusta. Käynnistä eBike-järjestelmä uudelleen. Kytke latauslaite akkuun. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
602	sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
603	sisäinen akkuvika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
605	akun lämpötilavirhe	eBike:n lämpötila on sallittujen rajojen ulkopuolella. Kytke eBike-järjestelmä pois päältä, jotta käyttövoimayksikön lämpötila saa jäähtyä tai lämmetä sallittuihin rajoihin. Käynnistä järjestelmä uudelleen.Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
605	akun lämpötilavirhe lataustoimenpiteen aikana	Irrota latauslaite akusta. Anna akun jäähtyä. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
606	ulkoinen akkuvika	Tarkasta johdotus. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
610	akun jännitevirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
620	latauslaitteen vika	Vaihda latauslaite. Ota yhteys Boschin eBike-jälleenmyyjään.
640	sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
655	akun monikertainen vika	Kytke eBike-järjestelmä pois päältä. Ota akku pois ja pane se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
Koodi Syy Korjaus
656	ohjelmiston versiovirhe	Ota yhteys Boschin eBike-jälleenmyyjään, joka tekee ohjelmiston päivityksen.
7xx	vaihteistovirhe Noudata vaihteiston valmistajan käyttöohjeita.
Ei näyttöä	ajotietokoneen sisäinen vika	Käynnistä eBike-järjestelmä uudelleen kytkemällä se ensin ja pois ja sitten taas päälle.

Ulkoisten laitteiden energiahuolto USB-liitännän kautta

USB-liitännän avulla voidaan käyttää tai ladata useimmat laitteet, joiden energiahuolto USB:n kautta on mahdollinen (esim. eräät matkapuhelimet).

Lataaminen edellyttää, että eBike-pyörään on asennettu ajotietokone ja riittävän täyteen ladattu akku.

Avaa ajotietokoneen USB-liitännän suojakansi 8. Yhdistä ulkoisen laitteen USB-liitäntä USB-latauskaapelin mikro A-mikro B (saatavana Boschin eBike-jälleenmyyjältä) avulla ajotietokoneen USB-porttiin 7.

Kun kulutuslaite irrotetaan, on USB-liitäntä suljettava jälleen huolellisesti suojakannella 8.

USB-liitäntä ei ole vesitiivis pistoliitäntä. Sateella ajettaessa liitäntään ei saa olla yhdistettynä ulkoista laitetta ja USB-liitännän on oltava täysin suljettu suojakannella 8.

Hoito ja huolto

Huolto ja puhdistus

Komponentteja (mukaan lukien moottoriyksikkö) ei saa upottaa veteen eikä puhdistaa painevedellä.

Käytä ajotietokoneen puhdistamiseen pehmeää ja vain vedellä kostutettua liinaa. Älä käytä pesuaineita.

Tarkistuta eBike-järjestelmän tekniikka vähintään kerran vuodessa (mm. mekaniikka ja järjestelmäohjelmiston versio).

Lisäksi polkupyörän valmistaja tai kauppias voi asettaa huoltoajankohdan perustaksi tietyn pituisen ajomatkan ja/tai ajanjakson. Tässä tapauksessa ajotietokone ilmoittaa jokaisen päällekytkennän jälkeen huoltoajankohdan tekstinäytössä d merkinnällä " Service" 4 sekunnin ajan.

Käänny valtuutetun polkupyöräkauppiaan puoleen eBike:n huoltoa ja korjauksia varten.

Asiakaspalvelu ja käyttöneuvonta

Käänny valtuutetun polkupyöräkauppiaan puoleen kaikissa eBike-järjestelmään ja sen osiin liittyvissä kysymyksissä.

Valtuutettujen polkupyöräkauppiaiden yhteystiedot löydät internetsivulta www.bosch-ebike.com

Kuljetus

Jos sähköpyörääsi kuljetetaan autosi ulkopuolella auton tavaratelineellä, ota ajotietokone ja sähköpyörän akku pois vaurioitumisten välttämiseksi. (Ajotietokonetta, jota ei voi laittaa pidikkeeseen, ei voida ottaa pois polkupyörästä. Tässä tapauksessa ajotietokone voidaan pitää polkupyörässä.)

Akkuihin sovelletaan vaarallisia aineita koskevia määräyksiä. Yksityiskäyttäjät saavat kuljettaa vaurioitumattomia akkuja tiekuljetuksena ilman lisätoimenpiteitä.

Ammattimaisessa kuljetuksessa tai kuljetuksessa kolmansien osapuolten toimesta (esim. ilmakuljetus tai huolinta) on huomioitava erityiset pakkauksia ja merkintöjä koskevat vaatimukset (esim. ADR-määräykset). Ota tarvittaessa yhteyttä vaarallisten aineiden asiantuntijaan valmistellessasi lähetystä.

Käänny valtuutetun polkupyöräkauppiaan puoleen akun kuljetukseen liittyvissä kysymyksissä. Kauppiaalta voit myös tilata sopivan kuljetuspakkauksen.

Hävitys

Kun käyttövoimayksikkö, ajotietokone ja sen käytöyksikkö, akku, nopeusanturi, tarvikkeet ja pakkaukset halutaan hävittää, ne tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä eBike:a tai sen osia talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkölaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Ajotietokoneeseen asennettu akku saadaan ottaa pois vain hävittämistä varten. Rungon kuoren avaaminen voi rikkoa ajotietokoneen.

Toimita vialliset akut ja ajotietokone valtuutettuun polkupyö- räliikkeeseen.

Li-Ion Li

Litiumioni:

Katso ohjeita kappaleessa "Kuljetus", sivu Suomi-7.

Oikeus teknisiin muutoksiin pidätetään.
