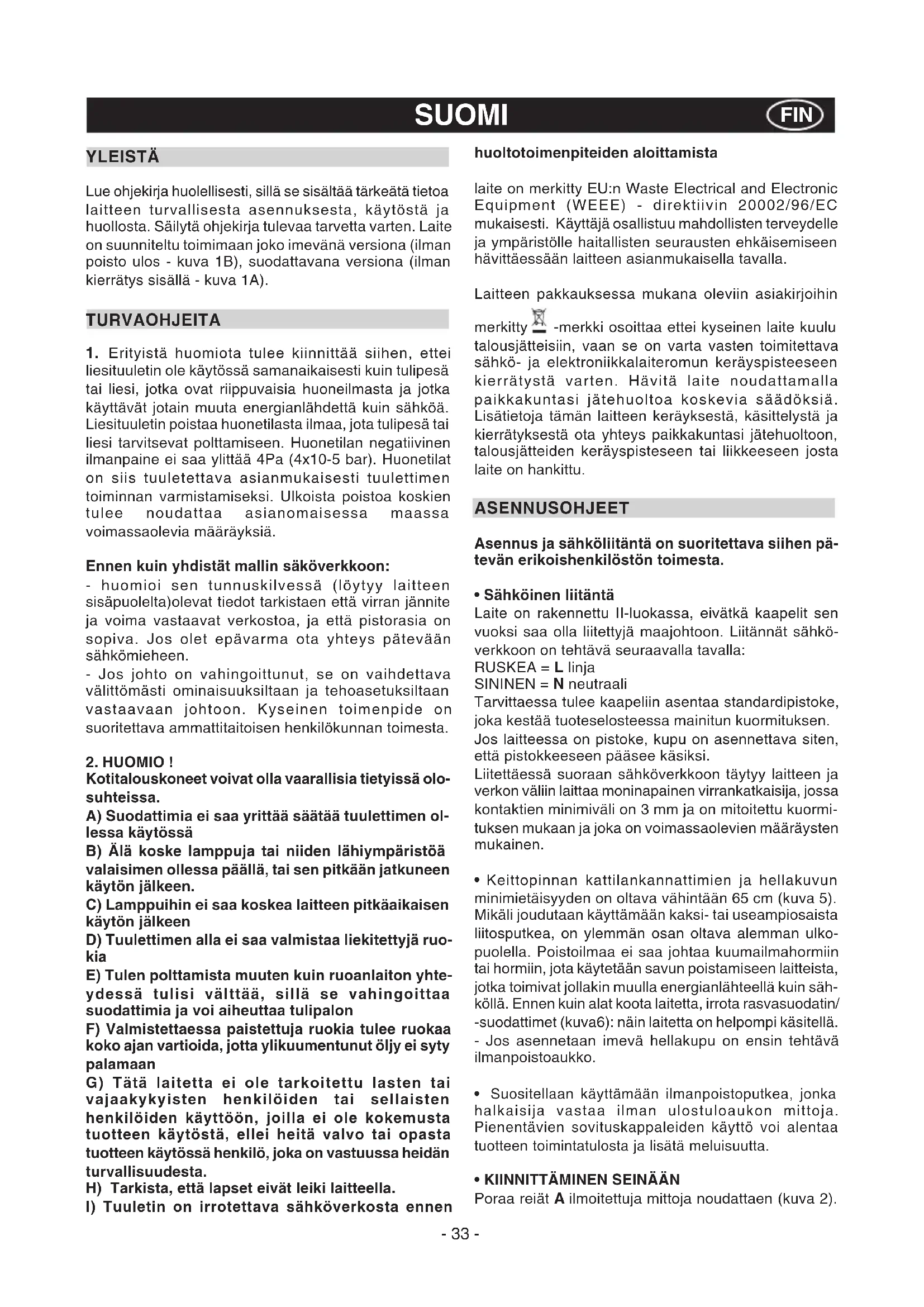

KÄYTTÖOHJE HVE 93 X HOOVER

Lue ohjekirja huolellisesti, sillä se sisältaa tärkeätä tietoa laitteen turvallisesta asennuksesta, käytösta ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevanä versiona (ilman poisto ulos - kuva 1B), suodattavana versiona (ilman kierratys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittäa siihen, ettei liesituuletin ole kaytössa samanaikaisesti kuin tulipesa tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka kayttavat jotain muuta energianlahdettä kuin sahkoä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesa tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittäa 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia märäyksiä.

Ennen kuin yhdistät mallin saköverkloon:

• huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys patevaan sahkömieheen.
• Jos johto on vahingoittunut, se on vaihettava valittomasti ominaisuuksilaan ja tehoasetuksiltaan vastaavaan johtoon. Kyseinen toimenpide on suoritettava ammattitaitoisen henkilokunnan toimesta.

2. HUOMIO!

Kotitalouskoneet voivat olla vaarallisia tietyissä olosuhteissa.

A) Suodattimia ei saa yrittäa sātäa tuulettimen ollessa kaytössa
B) Älä koske lamppuja tai niiden lahiymparistöa valaisimen ollessa paallä, tai sen pitkään jatkuneen kayton jäldeen.
C) Lamppuihin ei saa koskea laitteen pitkäikaisen kayton jälleen
D) Tuulettinen alla ei saa valmistaa liekitettyjä ruokia
E) Tulen polttamista muuten kuin ruoanlaiton yhteydessa tulisi valttä, sillä se vahingoittaa suodattimia ja voi aiheuttaa tulipalon
F) Valmistettaessa paistettuja ruokia tulee ruokaa koko ajan vartioida, jotta ylikuumentunut oljy ei syty palamaan
G) Tāta Iaitetta ei ole tarkoitettu lasten tai vajaakykyisten henkilöiden tai sellaisten henkilöiden kāyttoän, joilla ei ole kokemustatuotteen kāytostä, elleiheitā valvo tai opasta tuotteen kāytössa henkilö, joka on vastuussa heidān turvallisuudesta.
H) Tarkista, etta lapset eivat leiki laitteella. I) Tuuletin on irrotettava sahkoverkosta ennen

huoltotoimenpiteiden aloittamista

laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) - direktivin 20002/96/EC mukaisesti. Kaytajä osallistuu mahdollisten terveydelle ja ympäristolle Haitallisten seurausten ehkaisemeen havittäessän laitteen asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty -merkki osoittaa ettei kyseinen laite kuulu talousjatteisiin, vaan se on varta vasten toimitettava sahkö- ja elektroniikkalaiteromun kerayspisteeneen kierratysta varten. Havita laite noudattamalla paikkakuntasi jatehuoltoa koskevia sddoksiä. Lisatietoja taman laitteen kerayksestä, käsittelysta ja kierratyksestä ota yhteys paikkakuntasi jatehuoltoon, talousjatteiden kerayspisteseen tai liikkeeseen jostalaite on hankittu.

ASENNUSOHJEET

Asennus ja sahköliitänta on suoritettava sihen pa-tev'an erikoishenkiloston toimesta.

Sahköinen liitanta

Laite on rakennettu II-luokassa, eivatka kaepitel sen vuoksi saa olla liitettyja maajtoon. Liitannat sahkoverkkoon on tehtavseuraavalla tavalla:

RUSKEA L linja

SININEN = N neutral

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestäa tuoteselosteessa mainitun kuormituksen.

Jos laitteessa on pistoke, kupu on asennettava siten,
että pistokkeeseen pääsee käsiki.

Liitettäessä suoraan sahköverkloon taytyl laitteen ja verkon valin laittaa moninapainen virrankatkaisija, jossa kontaktien minimivali on 3 mm ja on mitoitettu kuormituksen mukaan ja joka on voimassaolevien maäräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyden on oltava vähintään 65 cm (kuva 5). Mikäli joudutaan käytämaän kaksi- tai useampiosaista liitosputka, on ylemman osan oltava alemman ulkopoulella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koeta laitetta, irrota rasvasuodatin/-suodattimet (kuva6): nain laitetta on helpompi kasitellä.

• Jos asennetaan imeva hellakupu on ensin tehtavä ilmanpoistoaukko.

• Suositellaan käytämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Piententävien sovituskappaleiden käytö voi alentaat tuotteen toimintatulosta ja lisätmeluisuutta.

Poraa reiata ilmoitettuja mittoja noudattaen (kuva 2).

Kiinnitlaite seinaan ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Säadettyasi kuvun oikeaan asentoon kiinnitā se paikalleen kahdella ruuvilla A (kuva4). Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinan tyyppiin (esimerkiki teräsbetoni, kipsilevy tms.). Mikali ruuvit ja tapit on toimitetu tuotteen mukana, varmista etta ne soveltuvat sihen seinatyyppiin, johon kupu on tarkoitus kiinnittäa.

-KORISTETELESKOOPPILIITINTEN KIINNITTÄMINEN - IMEVÄ VERSIO

Varmista sahkovirran syott Koristeliittimen tilaan. Jos on asennettava laitteen imev aversio, on varmistettava etta laitteessa on ilmanpoistoaukko. Sddy ylemman liittimen kannattimen leveys sopivaksi (kuva 3).

Kiinnitä se tämän jälkeen ruuveja A (kuva 3) käyttämällä katton niin, etta se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etaisyyttä katosta. Liitta liitosputken valityksellä laippa C ilmanpoistoaukkoon (kuva 4).

Työnnä ylempi liitin alemman liittimen sisään. Kiinnitä alempi liitin kupuun kayttamälla laitteen mukana toimitettuja ruuveja B (kuva 4), vedä ylempää liitintä ulos Kannattimeen asti ja kiinnitä se ruuveilla B (kuva 3).

Muntaaksesi kuvun imevästa mallista suodattavaksi Malliksi pyydä jalleenmyyjaltämme aktivihilisuodattimia ja seuraa asennusohjeita.

SUODATTAVAMALLI

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta koskevassa kappaleessa on esitetty. Ohjeet suodattavan liittimen asennusta varten loytyvat tarvikepakkauksesta.

Hilisuodattimet on jo asennettu laitteeseen (kuva 7).

KAYTTO JA HUOLTO

• Suositellaan käynistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia viel 15 minuuttia käytön jälleen, jotta ruoanvalmistuksesta aiheituneet kärt saadaan kokonaan pois huonetilasta.
  Liesituulettimen hyvä toiminta riippuu oikeasta ja saannollisestä huollosta; erityista huomiota tulee kiinnittaa rasvasuodattimeen ja aktiihiilisuodattimeen.
• Rasvasuodattimen tehtavānā on pidattāa ilmassa leijuvat rasvahiukkaset ja siksi se on altis tutkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen kayton mukaan.
• Tulipalovaaran estamiseksi korkeintaan joka 2 kuukauden valein tulee pesta rasvasuodattimet, jotka voidaan pesta myos astianpesukoneessa.
• Muutaman pesukerran jälkeen voi tapahtua varimuutoksia. Täm tosiasia ei anna oikeutta vaatia niiden vaihtamista.
  Mikali ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisäantyy.
• Aktiivihiilisuodattimia kaytetaan puhdistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai kayttä uudelleen ja ne tulee vaihtaa vahintäan joka neljas kuukausi. Aktiivihiilen kyllastyminen riippuu laitteen kayttöajan pituudesta, ruuanvalmistustavoista

ja saannollisyydestä, jolla suoritetaan rasvasuodattimen puhdistus.

• Puhdista liesituuletin saannollisesti sekä sisälta että ulkoa käyttaen riepua, joka on kostutetu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.
• Valaislaitteisto on suunniteltu kaytettavaksi ruokien kypsennyksen aikana eika pitkaaikaiseen ymparistonyleiseen valaisuen. Valaisuksen pitkaikainen kayttovahentaa huomattavasti lamppujen keskimaraista kayttoikaa.

- OHJAIMET: (Kuva 9)

Nappain A = sytyttaa / sommuttaa valot

Nappain B = kaynnistaa/sammuttaa kuvun. Laite kayn-nistyy ensimmaiselle nopeudelle.

Jos liesikupu on paallā paina nappäintä 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, nappäintä ei tarvitse pitäaalas painettuna laitetta smmutettaessa. Laskee moottorin nopeutta.

Näytto C = ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin.

Nappain D = kaynnistaa kuvun. Nostaa moottorin nopeutta. Painamalla nappainta kolmannella nopeudella laite toimii taydella teholla 10 sekunnin ajan, sen jälkeen laite alkaa toimia aktivoidulla nopeudella. Tämän toiminnon ajan nayton valor vilkkuu.

Nappain E = Ajastin ajastaa toiminnot käynnistämishetkella 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen nappäintä E. Kun ajastintoiminto on paallä desimaalipisteen on våkyttävà naytollä.

Painamalla nappainta E 2 sekunnin ajan, laitteen ollessa sammuksissa, "clean air"-toiminto kaynnistyy. Tama toiminto kaynnistaa moottorin joka tunti, 10 minutin ajaksi ykkosnopeudella. Toiminnan aikana nayton reunoilla tulee nakyä pyorivä liike. Tämän ajan kuluttua moottori sammuu ja naytollä tulee nakyä "C"-kirjain seuraavien 50 minuutin ajan kunnes moottori taas kaynnistyy seuraaviksi 10 minutiksi ja niin edelleen.

- Rasva-/aktiivihilisuodattimien tayttyminen:

• Kun naytto C vilkkuu ja sihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.
• Kun naytto C vilkkuu ja sihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain A (esim. 1 ja A), aktiivihiilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitety, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes nayton C ilmoitus F tai A lakkaa vilkkumasta.

OHJAIMET: (kuva8) VALOLLA VARUSTETUT

A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike
F = Automaattiajastin (15 min.)
- Jos painallat nappäintä F n.2 sek. (tuulettimen ollessa pois pälätä), käynnistät tominnon "clean air". "Clean air"

käynnistäa tuulettimen kymmeneksi minuutiki tunnin valiajoin alimmalla kierrosnopeudella. Jos valitset tāmān toimintamuon daite käynnistyy kymmeneksi minuutiki joiden aikana välkehtivat nappäinten F ja C. n valomerkit. Kymmenen minuutin jakson paatytya moottori pysähtyy ja vain nappäimen F valomerkki jaa paalle kunnes 50.nen minuutin kuluttua moottori käynnistyy uudelleen ja nappäimien F ja C valomerkit välkehtivat jne. Valiten minkā Tahansa muun nappäimen -valaisinta lukuunotamatta -tuuletin palautuu heti normaalin käyttoön (esim. jos painat nappäinta D "clean air" poistuu käytösta ja tuuletin pyorii kakkosnopeudella; painaltaen nappäinta B toiminta poistuu käytösta).

- Rasva-/aktiivihilisuodattimien tayttyminen:

• Kun nappain A vilkkuu 2 sekunnin valein, rasvasuodattimet tulee pestä.

Kun nappain A vilkkuu 0,5 sekunnin valein, aktivihiisuduattimet tulee vaihtaa.

Kun puhadas suodatin on liitety, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

- Halogeenilamppujen vaihtaminen (Kuva 10).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C kayttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan typpiset lamput.

Varoitus: alä koske lamppuun paljain käsin.

ASIAKASPALVELU

Ennen kuin otat yhteyttä tekniiseen asiakspalveluun Tuotteen toimintahäirion esiintyessä suosittelemme tarkistamaan seuraavat seikat:

• Tarkista johdon asianmukainen liitantä pistorasian. Jos toimintahäirön syy ei tasthauolimatta selviä: Sammuta laite, alä yritä korjata sitä vaan ota yhteys asiakaspalveluun.

TUOTTEEN TUNNUS. Mistä se lóytyy?

On tärkeä ilmoittaa asiakaspalvelulle tuotteen tunnus ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka lótyvät vakuutustodistuksesta tai tai laitteen sisallä olevasta arvokilvestä.

Nain valtetaan tekisen henkilokunnan tarpeeton siirtyminen paikasta toiseen ja siihen liittyvat kulut.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA
VAHINGOISTA, JOTKA OVAT AIHEUTUNEET
YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTÄ.
