RMS 8551 - Jääkaappi DOMETIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Imeytysjääkaappi vapaa-ajan ajoneuvoille
Merkki	Dometic
Malli	RMS 8551
Mitat (K x L x S)	821 x 523 x 623 mm (kaareva ovi)
Netto paino	27 kg
Kokonais tilavuus	103 L (netto) / 110 L (brutto)
Pakastinosaston tilavuus	12 L
Energialähteet	230 V AC, 12 V DC, GPL (propaani/butaani)
Sähköteho	125 W (230 V), 120 W (12 V)
Kaasunkulutus	noin 270 g/24h
Sytytystapa	Automaattinen (MES) - manuaalinen energian valinta
Kaasun paine	30 mbar (vakio)
Ilmastoluokka	SN (10°C - 32°C)
Kylmäaine	Ammoniakki (NH3) korroosionestoaineella
Ominaisuudet	Sisävalaistus, oven avaushälytys, oven lukitus
Sulatus	Manuaalinen
Huolto	Sisäpuhdistus pehmeällä liinalla ja lämpimällä vedellä; kaasutarkastus 2 vuoden välein
Turvallisuus	Kaasun turvalaite, oven lukitus, lapsilukko
Varaosat	Saatavilla Dometicin huoltopalvelun kautta
Varavirtalähde	Paristolokero (8 x AA 1,5 V) itsenäistä kaasukäyttöä varten

Usein kysytyt kysymykset - RMS 8551 DOMETIC

Kuinka puhdistaa jääkaappi?

Käytä pehmeää liinaa ja lämmintä vettä sekoitettuna mietoon puhdistusaineeseen. Huuhtele puhtaalla vedellä ja kuivaa hyvin. Vältä syövyttäviä tai hankaavia puhdistusaineita. Puhdista säännöllisesti sulatusvesikouru.

Kuinka sulattaa laite?

Irrota jääkaappi verkkovirrasta, poista ruoat ja jääpalalokero. Jätä ovi auki, kunnes huurre sulaa. Älä koskaan käytä työkalua tai lämmönlähdettä sulatuksen nopeuttamiseksi. Pyyhi sitten lokerot kuivalla liinalla.

Kuinka käyttää kaasutilaa?

Avaa kaasupullon venttiili ja sulkuventtiili. MES-malleissa (kuten RMS 8551) paina GAZ-painiketta (3). Automaattinen sytytys tapahtuu. Jos liekki ei syty, järjestelmä yrittää kahdesti. Jos epäonnistuu, vikavalo vilkkuu. Katso käyttöohjeesta nollausta varten.

Kuinka vaihtaa paristot paristolokerossa?

Irrota jääkaappi verkkovirrasta. Avaa paristolokero (sijaitsee elektroniikkakotelossa). Poista tyhjät paristot ja vaihda ne 8 uuteen AA 1,5 V paristoon napaisuus huomioiden. Älä sekoita erityyppisiä paristoja. Sulje lokero.

Mitä tehdä, jos jääkaappi ei jäähdytä riittävästi?

Tarkista, ettei ilmanvaihtoritilät ole tukossa, termostaatti on säädetty korkeammalle asetukselle, ovi sulkeutuu kunnolla ja höyrystin ei ole paksun jääkerroksen peitossa. Anna kuumien ruokien jäähtyä ennen niiden laittamista jääkaappiin. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka valita energialähde manuaalisesti?

RMS 8551 (MES) -mallissa paina ON/OFF-painiketta (1) 2 sekunnin ajan käynnistääksesi. Käytä painikkeita (2) 230V, (3) GAZ, (4) 12V. Valittu energialähde ilmoitetaan vastaavalla merkkivalolla. Sammuta pitämällä painiketta (1) painettuna yli 2 sekuntia.

Kuinka lukita jääkaapin ovi?

Sulje ovi painamalla, kunnes se napsahtaa kiinni. Avataksesi paina lukituspainiketta ja vedä ylös. Ennen ajoneuvon käynnistystä varmista, että ovi on kunnolla kiinni ja lukittu. Pysähdyksissä koukku voidaan lukita avaamisen helpottamiseksi.

Kuinka säilyttää ruokia oikein?

Käynnistä jääkaappi 12 tuntia ennen täyttöä. Säilytä jo jäähtyneitä ruokia. Pakkaa ne ilmatiiviisiin astioihin tai kelmuun. Älä ylikuormita hyllyjä. Jätä 10 mm tila ruokien ja höyrystimen väliin. Sulje ovi nopeasti.

Kuinka valmistaa jääpaloja?

Käytä vain juomakelpoista vettä. Täytä jääpalalokero ja aseta se pakastinosastoon. On suositeltavaa valmistaa ne yöllä, kun jääkaappia kuormitetaan vähemmän. Älä säilytä hiilihappopitoisia juomia pakastimessa.

Mitä tehdä kaasun tai ammoniakin hajun sattuessa?

Kaasun tapauksessa: avaa ikkunat, poistu huoneesta, älä käytä sähkölaitteita, sulje kaasuventtiili ja ota yhteyttä valtuutettuun ammattilaiseen. Ammoniakin (kylmäaine) tapauksessa: irrota laite virtalähteestä, tuuleta huone, poistu siitä ja ilmoita Dometicin huoltopalveluun.

KÄYTTÖOHJE RMS 8551 DOMETIC

Absorptiojääkaappi matkailuajoneuvoihin

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Merkitse tiedot tähän:

Malli ....

Tuotenumero ....

Sarjanumero ....

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietoa laitteen käytöstä, vain siinä tapauksessa, että läsnä on valvova henkilö tai kun heidät on opastettu laitteen turvalliseen käyttöön niin että käytöstä aiheutuvat riskit on ymmärretty. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käyttäjän huoltotoimet vain valvonnan alaisina.

VAARA!

Älä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!

Palo- tai räjähdysvaara.

VAROITUS!

Laitteen käyttäminen kaasulla on kielletty

huoltoasemilla

■lautoilla, autojunissa

■asuntovaunun/matkailuauton kuljetustai hinausautolla kuljettamisen aikana. On olemassa palovaara!

Kytke laite pois päältä.

Kaasun paineenalentimen käyttöpainen on ehdottomasti oltava sama kuin jääkaapin tyyppikilvessä annettu arvo.

Jos arvo vaihtelee, laite voi vioittua ja aiheuttaa vaarallisen tilanteen.

Jääkaappia ei ole tarkoitettu lääkkeiden säilytykseen. Noudata lääkepakkauksen tuoteselosteessa annettuja ohjeita.

Jos ilmassa tuntuu ammoniakin hajua, huonetilasta on poistuttava välittömästi. Kytke laite sitä ennen pois päältä.

Älä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.

Loukkaantumisvaara!

Kaasu-, palamiskaasujen poisto- ja sähkölaitteisiin liittyvät työt saa tehdä ainoa-staan valtuutettu asentaja. Väärin tehdyistä toimenpiteistä saattaa seurauksena olla huomattavia esine- ja/tai henkilövahinkoja.

VAROITUS!

Suojella lapsia :

Kun otat vanhan jääkaapin pois käytöstä, irrota kaikki ovet ja jätä hyllyt jääkaappiin. Näin kukaan ei jää loukkuun kaappiin eikä tukehdu oven lukkiutuessa.

Jääpalojen valmistus:

Käytä ainoastaan juomavettä!

VARO!

Jääkaapin moottori lämpenee käytön aikana hyvin kuumaksi. Varo koskettamasta kuumia osia, kun ilmanvaihtosäleiköt on irrotettu.

Jos liitäntäjohto vioittuu, sen saa turvalli suussyistä vaihtaa vain Dometicin huoltopalvelu tai vastaavat asennusoikeudet omaava henkilö.

Sulje ja lukitse jääkaapin ovi aina ennen ajoon lähtöä!

VARO!

Paristojen vaihto :

■ Ota tyhjät paristot ulos lokerosta.
■Vaihda aina kaikki paristot uusiin.
■ Erityyppisiä paristoja ei saa yhdistellä.
■ Ota huomioon napaisuudet !
- Paristoja, joita ei voi ladata, ei saa liittää akkuvaraajaan.

■Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin pois lokerosta.

- Varo, etteivät lokeronsisäiset kosketti-met joudu oikosulkuun!

■Jos jääkaappi ei ole käytössä pitempään aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.

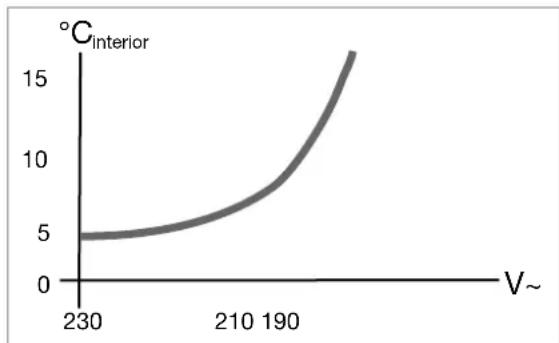

Verkkovirtakäyttö (230V\~):

Valitse tämä vaihtoehto vain, kun verkkovirran jännite vastaa mallikyltissä ilmoitet-tua arvoa.

Jos jännite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!

Sulatus:

Jääkerrosta ei koskaan saa irrottaa väki- sin, eikä sulatusta saa yrittää nopeuttaa minkään lämmönlähteen avulla!

Auton pesu:

Autoa pestäessä on varottava ilmanvaihtosäleikköjä: niitä ei saa pestä korkeapainepesurilla.

Sisällysluettelo

1.0 Yleistietoa 6

1.1 Johdanto 6
1.2 Käyttöohjetta koskevia ohjeita 6
1.3 Tekijänoikeussuoja 6
1.4 Käytettyjen symboleiden merkitys 6
1.5 Takuu 7
1.6 Vastuurajoitus 7
1.7 Asiakaspalvelu 7
1.8 Varaosat 7
1.9 Ympäristönsuojeluun liittyviä ohjeita 8
1.9.1 Kierrätys 8
1.9.2 Energiansäästöohjeita 8
1.10 Vaatimustenmukaisuusvakuutus 8

2.0 Turvallisuusohjeet 9

2.1 Määräystenmukainen käyttö 9
2.2 Käyttäjän vastuu 9
2.3 Kun poistat laitteen käytöstä, muista lasten turvallisuus 9
2.4 Jääkaappiin kohdistuvat toimenpiteet ja tarkastukset 9
2.5 Tietoa kylmäaineesta 10
2.6 Laitteet, joissa elektroniikkaohjaus (MES/AES) 10
2.7 Jääkaapin käyttö kaasulla 10
2.8 Ruokien säilytystä koskevat turvallisuusohjeet 11

3.0 Mallin kuvaus 12

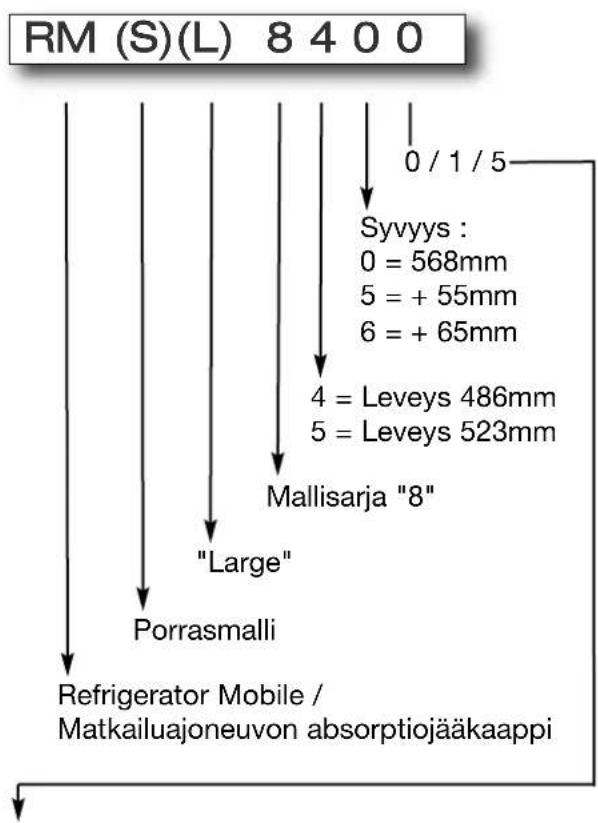

3.1 Tuotemalli 12
3.2 Jääkaapin tyyppikilpi 12

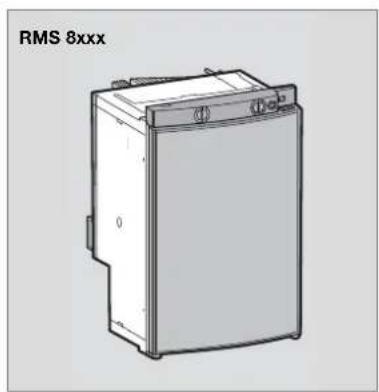

3.3 Tekniset tiedot 13

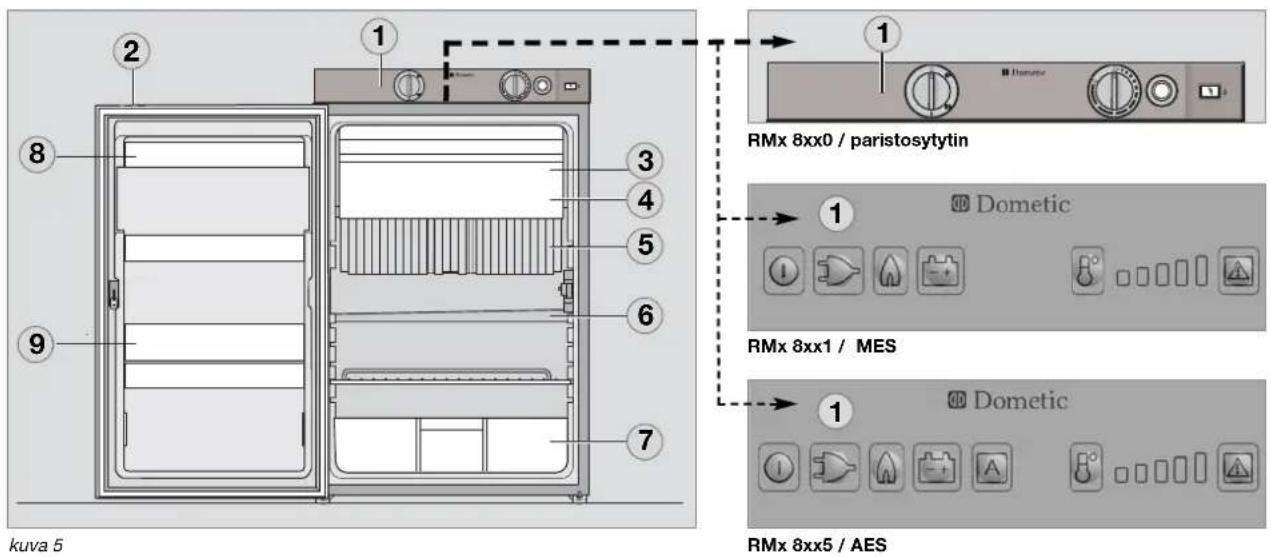

3.4 Jääkaapin kuvaus 14

4.0 Jääkaapin käyttö 15

4.1 Puhdistus 15
4.2 Huolto 15
4.3 Sähkökäyttö 15
4.4 Kaasukäyttö (nestekaasu) 16

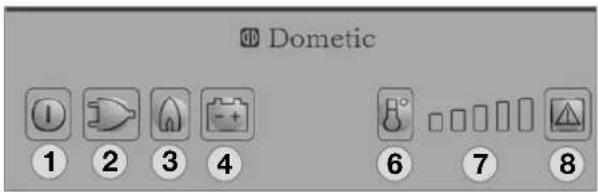

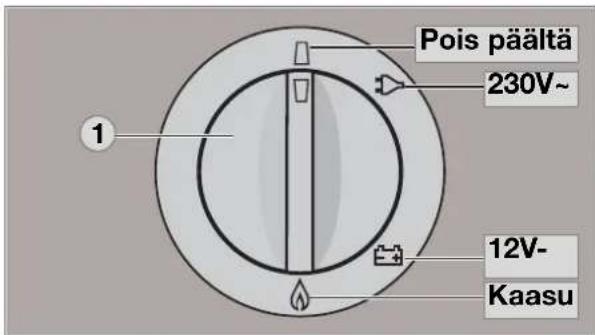

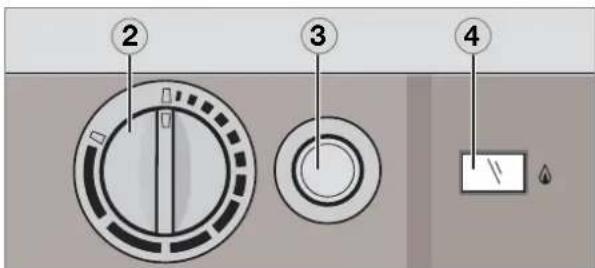

4.5 Käyttöpaneelin kuvaus 16
4.6 Malli RM 8xx0 17

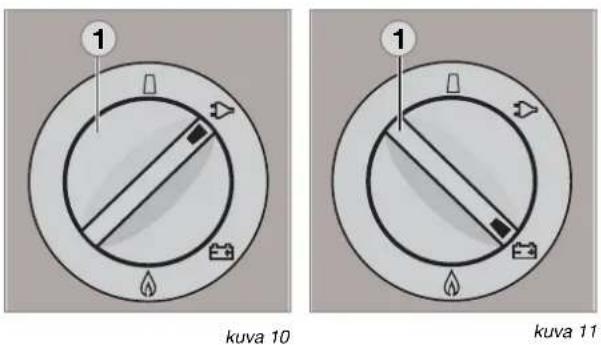

4.6.1 Sähkökäyttö 17
4.6.2 Kaasukäyttö 17

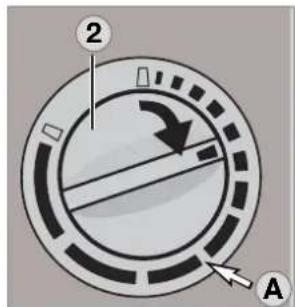

4.6.3 Jääkaapin lämpötilan säätö 17
4.7 Malli RM 8xx1 19
4.7.1 Sähkökäyttö 19
4.7.2 Kaasukäyttö 19
4.7.3 Jääkaapin lämpötilan säätö 19
4.8 Malli RM 8xx5 19
4.8.1 Käsikäyttö 19
4.8.2 Automaattikäyttö 20
4.8.3 Jääkaapin lämpötilan säätö 20
4.8.4 Tankkaustauko - jääkaappi Automatiikka-tilassa 20
4.8.5 Lisätoiminnot (MES ja AES) 20

4.9 Riippumaton kaasukäyttö, optiona paristolokero 21
4.9.1 Paristojen vaihto 21
4.10 Ovilukitus 22
4.10.1 Oven lukitussalvan lukitseminen ja vapauttaminen ajoneuvon pysäköinnin aikana 22
4.11 Valaistus 22
4.12 Hyllyjen paikan vaihto 22

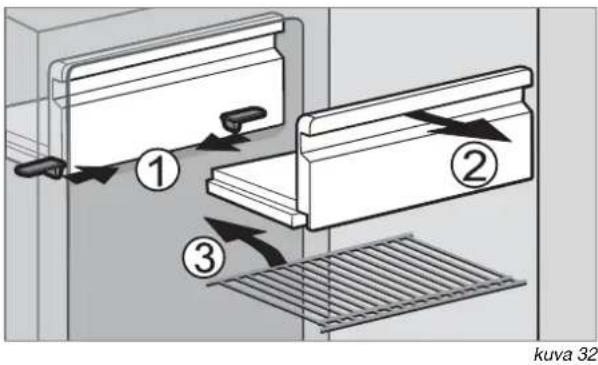

4.13 Irrotettava pakastelokero 23

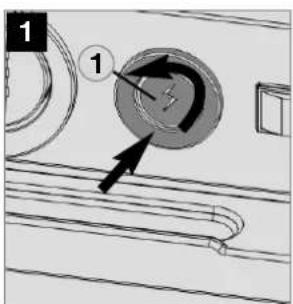

4.14 Sytytinpariston vaihto 23

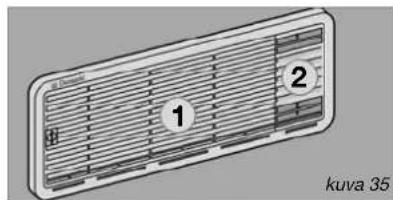

4.15 Käyttö alhaisissa ulkolämpötiloissa 23
4.16 Ruokien säilytys ja jääpalojen valmistus 24
4.16.1 Ruokien säilytys jääkaappiosassa 24
4.16.2 Ruokien säilytys pakastelokerossa 24

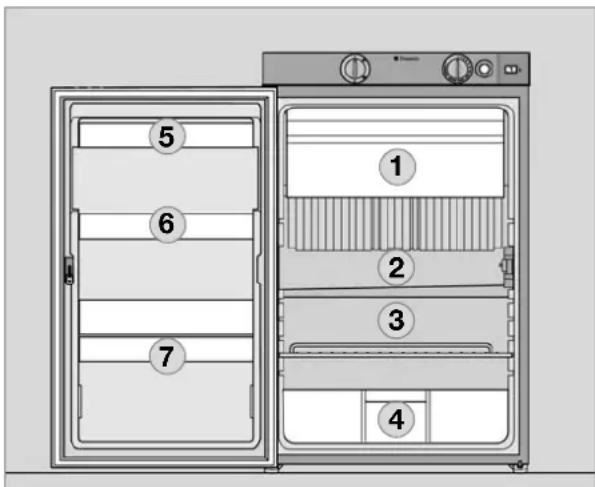

4.16.3 Jääkaappilokerot 24
4.16.4 Jääpalojen valmistus 25
4.17 Käytöstä poisto 25
4.18 Sulatus 25

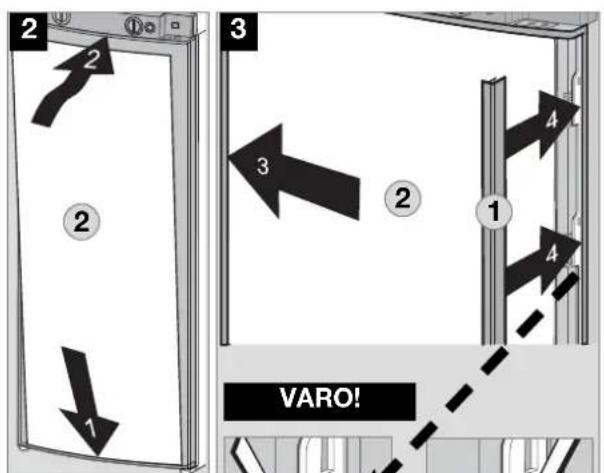

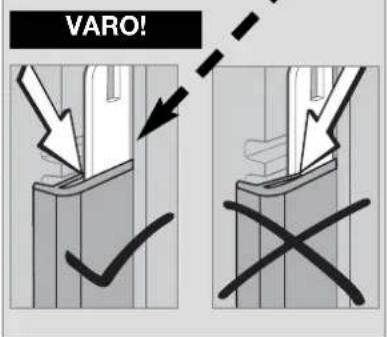

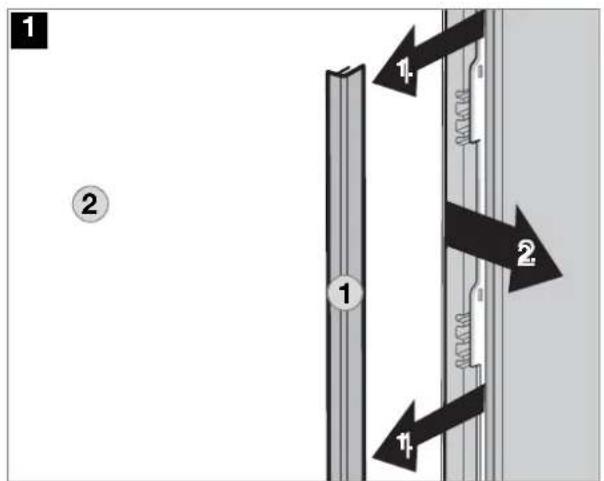

4.19 Ovipaneelin vaihto 26
4.20 Vianetsintä 27
4.21 Viannäyttöön ja viankorjaukseen liittyviä ohjeita 28
4.21.1 Tilanäytöt 28

Dometic

Dometic GmbH

Olet tehnyt erinomaisen valinnan ostaessasi Dometic absorptiojääkaapin. Olemme varmoja, että tulet olemaan tyytyväinen uuteen jääkaappiisi. Äänettömästi toimiva jääkaappi on valmistettu korkeiden laatustandardien mukaisesti, ja käyttää säästeliäästi luonnonvaroja ja energiaa koko jääkaapin käyttöiän mukaanlukien valmistuksen, käytön ja kaapin hävittämisen.

1.2 Käyttöohjetta koskevia ohjeita

Lue käyttöohje huolellisesti, ennen kuin otat jääkaapin käyttöön.

Käyttöohjeessa on tärkeitä jääkaapin oikeaan käyttöön liittyviä ohjeita. Huomioi varsinkin turvallisuusohjeet. Toiminta- ja muiden ohjeiden noudattaminen on tärkeää jääkaapin turvallisen käytön kannalta ja jotta vältyt itsellesi ja jääkaapille aiheutuvilta vahingoilta. Varmista, että olet ymmärtänyt lukemasi, ennen kuin ryhdyt mihinkään toimenpiteisiin.

Säilytä käyttöohje huolellisesti jääkaapin läheisyydessä, niin että voit katsoa siitä tarvittaessa heti neuvoa.

1.3 Tekijänoikeussuoja

Käyttöohjeen tiedot, tekstit ja kuvat ovat teki-jänoikeudellisesti suojattuja ja teollisten suo- jaoikeuksien alaisia.

Käyttöohjeen mitään osaa ei saa tuottaa uudelleen, kopioida tai käyttää muuhun tarkoitukseen ilman Dometic GmbH:n, Siegen, antamaa kirjallista suostumusta.

1.4 Käytettyjen symboleiden merkitys

Varoitukset

Varoitukset on merkitty symboleilla. Täydentävä teksti ilmoittaa vaaran asteen.

Noudata varoituksia erittäin tarkasti. Näin suojaat itseäsi, muita henkilöitä ja laitetta vahingoilta.

VAARA!

VAARA viittaa välittömään vaaratilanteeseen, joka saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen, jos annettuja ohjeita ei noudateta.

VAROITUS!

VAROITUS viittaa mahdolliseen vaaratilantee-seen, joka saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen, jos annettuja ohjeita ei noudateta.

VARO!

VARO viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa lieviin tai vakavampiin loukkaantumisiin, jos annettuja ohjeita ei noudateta.

VARO!

VARO ilman turvasymbolia viittaa mahdolliseen vaaratilanteeseen, joka saattaa johtaa laitevaurioihin, jos annettuja ohjeita ei noudateta.

Ohjeita

OHJEITA viittaa täydentäviin ja hyödyllisiin jääkaapin käyttöön liittyviin ohjeisiin.

Ympäristönsuojelu

YMPÄRISTÖNSUOJELU viittaa hyödyllisiin energiansäästöön ja laitteen kierrätykseen liittyviin ohjeisiin.

1.5 Takuu

Takuukäytäntö on EU-direktiivin 44/1999/EC mukainen ja noudattaa käyttömaan yleisiä ehtoja. Takuutapauksessa pyydämme käänty-mään jälleenmyyjän puoleen.

Takuu ei kata asiattoman käytön aiheuttamia vaurioita. Jos laitteeseen tehdään muutoksia tai käytetään muita kuin alkuperäisiä Dometic varaosia sekä laiminlyötäessä asennus- ja käyttöohjeet, takuu raukeaa eikä valmistaja ota tällöin vastuuta vioista.

1.6 Vastuurajoitus

Kaikki käyttöohjeen tiedot ja ohjeet on laadittu voimassa olevat standardit ja määräykset sekä tekniikan taso huomioiden. Dometic pidättää oikeudet tuotemuutoksiin milloin tahansa, kun niiden tarkoituksena on tuotteen ja turvallisuuden parantaminen.

Dometic ei vastaa vahingoista seuraavissa tapauksissa :

Käyttöohjeen laiminlyönti
■Määräystenvastainen käyttö
■Muiden kuin alkuperäisten varaosien käyttäminen
■ Laitteeseen tehdyt asiattomat muutokset ja toimenpiteet

1.7 Asiakaspalvelu

Saat tietää valtuutetut huoltoliikkeet soittamalla puhelinnumeroon, joka on annettu jääkaapin mukana tulevassa EuroService Network - vihkossa. Sinua lähimmän huoltoliikkeen löydät myös internet-osoitteesta www.dometic.com.

Kun otat yhteyttä asiakaspalveluun tai huolto- liikkeeseen, ilmoita malli, tuotenumero, sarja- numero ja tarvittaessa MLC-koodi. Nämä tiedot löytyvät jääkaapin sisällä olevasta tyyppi- kilvestä. Tiedot kannattaa merkitä muistiin niille tarkoitetuille riveille tämän ohjekirjan etusi- vulla.

1.8 Varaosat

Voit tilata varaosia valtuutettujen huoltoliikkeiden kautta.

Kun tilaat varaosia huoltoliikkeestä, ilmoita aina malli ja tuotenumero! Nämä tiedot löytyvät jääkaapin sisällä olevasta tyyppikilvestä.

1.9 Ympäristönsuojeluun liittyviä ohjeita

Jäähdytskoneistossa käytetään kylmäaineena ammoniakkia (vedyn ja typen yhdistettä). Otsonikerrokselle vaaratonta syklopentaania käytetään ponneaineena PU vaahtoeristeen valmistuksessa.

1.9.1 Kierrätys

Jotta kierrätettävät pakkausmateriaalit varma- sti päätyvät uusiokäyttöön, ne tulee toimittaa asianmukaisiin keräyspisteisiin. Laite tulee viedä asianmukaiseen keräyspisteeseen, josta kierrätettävät osat toimitetaan uudelleen käy- tettäväksi ja loput hävitetään jätehuoltomää- räysten mukaisesti. Kaikkien absorptiojää- kaappien kylmäaineen ympäristöystävällisen hävittämisen varmistamiseksi on käytettävä tarkoitukseen sopivaa jätehuoltolaitosta.

Paristoja ei saa heittää kotitalousjätteisiin. Vie käytetyt paristot kaupan keräilylaatikkoon tai jätehuollon keräilypisteeseen.

1.9.2 Energiansäästöohjeita

■ Ulkolämpötilan ollessa keskimäärin 25°C riittää, kun jääkaappia käytetään termostaatin keskiasennolla.

■ Mikäli mahdollista, laita tuotteet kaappiin jo esijäähdytettyinä ja pakattuina.

Jääkaappia ei saa pystyttää paikkaan, missä se on auringonpaisteessa tai jonkin muun lämpölähteen (esim. lämmityksen) välittömässä läheisyydessä.

■ On katsottava, että ilma pääsee kiertämään esteettä jäähdytyskoneiston kohdalta.

■Aseta hyllyritilät jääkaappiin tasaisin välein.

■ Kaappia ei saa ylitäyttää, jotta ilma pääsee kiertämään sen sisällä esteettä.

Höyristimeen (jäähdytysripoihin) on jätettävä riittävä etäisyys (n. 10 mm).
Säästät energiaa sulattamalla jääkaapin säännöllisesti (katso. Sulatus).
Kun otat ruokia jääkaapista, älä pidä ovea turhan kauan auki.
Kytke jääkaappi päälle noin 12 tuntia ennen sen täyttämistä.

1.10 Vaatimustenmukaisuus- vakuutus

Dometic GROUP

Pävitetyn vaatimustenmukaisuusvakuutuksen voi tilata suoraan valmistajalta Dometic GmbH, Siegen.

2.0 Turvallisuusohjeet

2.1 Määräystenmukainen käyttö

Jääkaappi on tarkoitettu asennettavaksi vapaa-ajan ajoneuvoihin, kuten matkailuautoihin ja -vaunuihin. Laite on saanut tähän käyttötarkoitukseen tyyppihyväksynnän ja se on EU-kaasulaitedirektiivin mukainen.

Käytä jääkaappia ainoastaan elintarvikkeiden jäähdyttämiseen ja säilyttämiseen.

VAROITUS!

Jääkaappia ei ole tarkoitettu lääkkeiden säilytykseen.

Noudata lääkepakkauksen tuoteselosteessa annettuja ohjeita.

2.2 Käyttäjän vastuu

Kaikkien, jotka käyttävät jääkaappia, tulee perehtyä sen turvalliseen käyttöön ja tutustua käyttöohjeeseen.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, motoriset tai psyykkiset valmiudet ovat rajoitettuja tai joilla ei oletettavasti ole tarvittavaa kokemusta tai tietoa laitteen käytöstä, vain siinä tapauksessa, että läsnä on valvova henkilö tai kun heidät on opastettu laitteen turvalliseen käyttöön niin että käytöstä aiheutuvat riskit on ymmärretty. Laite ei ole lasten leikkikalu. Lapset saavat puhdistaa ja tehdä käyttäjän huoltotoimet vain valvonnan alaisina. [EN60335-2-24, 7.12]

2.3 Kun poistat laitteen käytöstä, muista lasten turvallisuus

VAROITUS!

Kun otat vanhan jääkaapin pois käytöstä, irrota kaikki ovet ja jätä hyllyt jääkaappiin. Näin kukaan ei jää loukkuun kaappiin eikä tukehdu oven lukkiutuessa.

2.4 Jääkaappiin kohdistuvat toi- menpiteet ja tarkastukset

VAROITUS!

Kaasu-, palamiskaasujen poisto- ja sähkölaitteisiin liittyvät työt saa tehdä ainoastaan valtuutettu asentaja. Väärin tehdyistä toimenpiteistä saattaa seurauksena olla huomattavia esine- ja/tai henkilövahinkoja.

VAARA!

Älä koskaan käytä avotulta kaasua johtavien osien ja putkien/letkujen vuotojen tarkistamiseen!

Palo- tai räjähdysvaara.

VAROITUS!

Älä koskaan avaa absorptiokoneistoa! Siinä on korkea paine.

Loukkaantumisvaara!

2.5 Tietoa kylmäaineesta

Kylmäaineena käytetään ammoniakkia.

Tätä yhdistettä käytetään myös talouspuhdistusaineissa (1 litra ammoniumkloridipuhdistusainetta sisältää jopa 200 g ammoniakkia - noin kaksi kertaa niin paljon kuin on käytetty jääkaapissa). Natriumkromaattia käytetään korroosiota ehkäisevänä aineena (1,8 painoprosenttia liuottimesta).

Jos tunnet ammoniakin hajua :

VAROITUS!

■Kytke laite pois päältä.
Avaa kaikki ovet ja ikkunat niin, että tila tuulettuu perusteellisesti.
■ Poistu sitten huonetilasta.
Ota yhteyttä valtuutettuun Dometic-asiakaspalvelupisteeseen.

2.6 Laitteet, joissa elektroniik-kaohjaus (MES/AES)

Henkilöautoissa on käytössä yhä useammin nk. akkujen hallintajärjestelmä, joka huolehtii jatkuvasta jännitteensyötöstä, kun autoon on kytketty asuntovaunu.

Kun yhdistelmä pysäköidään ja moottori on sammutettu, akkujen hallintajärjestelmä katkaisee viimeistään 30 minuutin kuluttua automaattisesti jännitteensyötön asuntovaunun sähköjärjestelmään (estää akun tyhjentymisen). Siinä tapauksessa myös elektroniikkaohjauksella varustetuista jääkaapeista (MES/AES) katkeaa virta.

Tarkasta, onko ajoneuvossa tällainen akkujen hallintajärjestelmä.

MES/AES-mallien jääkaapit vaativat jatkuvan jännitteensyötön (12 V).

2.7 Jääkaapin käyttö kaasulla

Kaasun paineenalentimen käyttöpainen on ehdottomasti oltava sama kuin jääkaapin tyyppikilvessä annettu arvo. Vertaa tyyppikilvessä annettua käyttöpainetta nestekaasupullon paineensäätimen tietoihin.

Kaikki Dometic jääkaapit on varustettu 30 mbar liitäntäpaineelle.

VAROITUS!

Laitteen käyttäminen kaasulla on kielletty

huoltoasemilla
■ lautoilla, autojunissa
■asuntovaunun/matkailuauton kuljetustai hinausautolla kuljettamisen aikana.

On olemassa palovaara!

Kytke laite pois päältä.

Jos tunnet kaasun hajua :

■Avaa kaikki ikkunat ja poistu tilasta.
Sähkölaitteita ei saa käynnistää, samoin on vältettävä avotulta.
■Sulje kaasupullon hana ja avaa se vasta sit- ten, kun vika on korjattu.
■ Kysy neuvoa valtuutetulta asentajalta.

\*valtuutettu asentaja

Valtuutetulla asentajalla tarkoitetaan asianmukaiset asennusoikeudet omaavaa henkilöä, joka koulutuksensa ja tietojensa perusteella pystyy tekemään korjaustyöt asianmukaisesti.

2.8 Ruokien säilytystä koskevat turvallisuusohjeet

Säilytys kylmälaitteissa ei paranna elintarvikkeiden laatua, vaan mahdollistaa korkeintaan niiden laadun säilymisen tietyn ajan kylmäsäilytyksen aikana.

Ota huomioon seuraavat seikat säilytettäessä elintarvikkeita jääkaapissa, joka on asennettu ajoneuvoon :

■ Ilmastollisten olosuhteiden muutos, kuten lämpötilamuutokset
Korkea sisälämpötila pysäköitäessä suljettu ajoneuvo niin, että se on alttiina suoralle auringonpaisteelle (mahdollinen lämpötila jopa 50°C)
Jääkaappi asennettu ikkunan taakse ja suora auringonpaiste
Jääkaappi asennettu ikkunan taakse ja suora auringonpaiste
Jääkaapin käyttö ajon aikana, kun käyttö energiana on 12V-DC
Käyttöjännitteen vaihtelut käyttöpaikalla, jännitelähde 230 V\~.

Kaavio

Tällaisissa olosuhteissa ei jääkaappisäilytyksellä voida taata riittävän alhaista lämpötilaa helposti pilaantuvien elintarvikkeiden säilytykseen.

Helposti pilaantuvia elintarvikkeita ovat kaikki tuotteet, joilla on viimeinen käyttöpäivä -merkintä ja joiden säilytyslämpötilaksi on ilmoitet-tu vähintään +4°C tai alhaisempi, etenkin liha, siipikarjanliha, kala, makkara, valmisruoat.

Ruokien säilytys :

Pakkaa raa'at ja kypsennetyt ruoat erilleen toisistaan (esim. säilytysrasioihin, alumiini-folioon tms.).
Poista ylimääräinen myyntipakkaus vain, kun kaikki tarvittavat tiedot kuten esim. viimeinen käyttöpäivä on merkitty myös sisäpakkaukseen.
■Noudata pakkauksiin merkittyjä ohjeita ja viimeinen käyttöpäivä -merkintää.
- Älä säilytä jäähdytettyjä ruokia liian kauan jääkaapin ulkopuolella.
Sijoita etualalle elintarvikkeet, joiden viimeinen käyttöpäivä menee umpeen ensimmäisenä.
Pakkaa tähteeksi jäänyt ruoka uudelleen ja käytä se mahdollisimman pian.
■Pese kädet ennen elintarvikkeisiin kosket-tamista ja sen jälkeen.
■Puhdista jääkaappi sisältä säännöllisin välein.
Noudata käyttöohjeen kappaleessa Puhdistus annettuja ohjeita.

i

Ympäristöolosuhteet vaikuttavat jäähdytyskoneiston tehoon. Kun ulkolämpötila on välillä +15°C ja +25°C, valitse keskiasento (vrt. Jääkaapin lämpötilan säätö). Koneisto toimii optimaalisella tehoalueella.

Dometic jääkaapit toimivat absorptioperiaatteella. Fysikaalisista seikoista johtuen absorptiojärjestelmä reagoi hitaasti termostaatin säätimen muutoksiin, oven avaamisesta johtuvaan kylmähukkaan tai lämpötilamuutoksiin sijoitettaessa ruokia jääkaappiin. Laitteet täyttävät ilmastoluokan SN tehovaatimukset standardin EN/ISO 7371 mukaan ympäristön lämpötilan ollessa välillä +10°C ja +32°C.

Asenna talvikausisuojukset paikalleen, mikäli havaitset, että jäähdytysteho laskee kylmissä ulkolämpötiloissa (katso Käyttö alhaisissa ulkolämpötiloissa). Ulkolämpötilan ollessa yli +32°C pidemmän aikaa kannattaa asentaa Dometic lisätuuletin (tuotenro 241 2985 - 01).

3.0 Mallin kuvaus

3.1 Tuotemalli

Esimerkki:

0

manuaalinen energianvalinta + manuaalinen sytytys (paristosytytin)

1

manuaalinen energianvalinta, automaattinen sytytys (MES)

5

automaattinen ja manuaalinen energianvalinta, autom. sytytys (AES)

3.2 Jääkaapin tyyppikilpi

Jääkaapin tyyppikilpi on sijoitettu jääkaapin sisäpuolelle. Se sisältää tärkeitä tietoja jääkaapista. Voit katsoa siitä tuotemallin, tuotenumeron ja sarjanumeron. Tarvitset näitä tietoja, aina kun otat yhteyttä asiakaspalveluun tai tilaat varaosia.

Dometic MOD. NO. RM 8501 1 PROD. NO. 00921087908 LC 00 SER. NO. 12600008 3 TYPE C 40/110 CLIMATE CLASS SN KU1057C0948 BRUTTOINHALT 100 I VERDAMPFERFACH 9 I NUTZINHALT 96 I TOTAL CAP. 106 I FREEZER COMP. 0 I USEFUL CAP. 102 I VOLUME BRUT VOLUME COMPT BT VOLUME NET ~ 200 - 240V / 125 W LPG Qn: 0,252 kW (R$) = 12 W ft: 18,3 g/n 4 5 I3 + 28 - 30/37 I3B/P 28 - 30 mbar I3P 37 CE 0063 BL3214 G30, G31 p = 30/37 mbar ABSORBER NHs = 115 g Na 2 CrO4 = 7,0 g p max = 35 bar 11 CE 0085 091654 AP Z 660 MADE IN GERMANY 00085136817 Esimerkki kuva 1

1 Malli
2 Tuotenumero
3 Sarjanumero
4 Sähköliitäntätiedot
5 Kaasunpaine

3.3 Tekniset tiedot

Tekniset tiedot / Laitteet, kaareva ovi

Malli Mita BruttotilavuusK x L x S (mm)pakast. kanssa Verkko/akku sähkö/kaasu painoSyvyys sis. ovenpakast. poistettupakast./ 24h				LiitäntätehoEnergiankulutus * Netto- KaasunsytytysPiezo automat.
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg	•
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg	•
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg	•
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg	•
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg

Oikeudet teknisiin muutoksiin pidätetään.
*Keskimääräinen kulutus mitattu ISO-standardin mukaisesti 25°C ulkolämpötilassa.

Tekniset tiedot / Laitteet, tasainen ovi

Malli Mita BruttotilavuusK x L x S (mm)pakast. kanssa Verkko/akku sähkö/kaasu painoSyvyys sis. ovenpakast. poistettupakast./ 24h					Energiankulutus * Netto- KaasunsytytysPiezo automat.
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg

3.4 Jääkaapin kuvaus

RMx 8xx0 / paristosytytin RMx 8xx1 / MES RMx 8xx5 / AES kuva 5

1 Käyttöpaneeli
2 Ovilukituksen painike
3 Pakastelokero (irrotettava)
4 Erillinen lankahylly (lisävaruste, sopii kaappiin kun pakastelokero on poistettu)
5 Jääkaappiosan höyrystin
6 Sulamisveden poistokouru
7 Vihanneslaatikko
8 Kannellinen ylähylly, jossa tilaa kananmunatelineelle (lisävaruste)
9 Alahylly, jossa pullonpidike

4.0 Jääkaapin käyttö

Jääkaappia voidaan käyttää kolmella energia- muodolla:

■ Verkkovirta (230V)
■ Akkuvirta (12V)
■Kaasu (nestekaasu propaani/butaani)

Haluttu käyttöenergia valitaan energian valintakytkimellä (paristokäyttöinen piezomalli) tai energian painikkeella (MES, AES).

Laitteissa, joissa on automaattinen energianvalinta (AES), on lisäksi toiminto "Automatic mode". AES-elektroniikka valitsee energia muodon automaattisesti tärkeysjärjestyksessä.

i

Laitteen ensimmäisen käyttökerran yhteydessä saattaa esiintyä pahaa hajua, joka kuitenkin häviää muutaman tunnin kuluessa. Tuuleta laitteen sijoituspaikka hyvin.
Pysäköi ajoneuvo tasaiselle paikalle, var- sinkin ennen käyttöönottoa ja täyttämistä ennen matkaan lähtöä.
■Jääkaappi toimii äänettömästi.
Jääkaappi saavuttaa toimintalämpötilansa muutaman tunnin kuluttua, pakaste-lokeron tulee olla kylmä noin tunnin kuluttua.

4.1 Puhdistus

Ennen kuin otat jääkaapin käyttöön, puhdista se sisä- ja ulkopuolelta ja toista puhdistus säännöllisesti.

Käytä pehmeää liinaa ja haaleaa vettä, jossa on mietoa pesuainetta.

Huuhtele jääkaappi lopuksi puhtaalla vedellä ja kuivaa huolellisesti.

Puhdista karsta sulaveden poistokourusta.

Älä käytä saippuaa tai voimakkaita, hankaavia tai soodapohjaisia puhdistusaineita materiaali-muutosten estämiseksi. Varo, ettei ovitiiviste joudu kosketuksiin öljyn tai rasvan kanssa.

4.2 Huolto

Sovellettavien määräysten mukaan kaasulaitteet ja niihin liittyvä palokaasujen poistojärjestelmä on tarkistettava, ennen kuin niitä käytetään ensimmäisten kerran ja sen jälkeen kahden vuoden välein valtuutetun kaasuasennusliikkeen toimesta eurooppalaisen standardin EN1949 mukaisesti. Tarkastuksesta on annettava kirjallinen todistus. Käyttäjä on vastuussa tämän tarkastuksen järjestämisestä.
Kaasupoltin on puhdistettava tarvittaessa, vähintään kuitenkin kerran vuodessa. Käytettäessä autokaasua (säiliö tai täyttöpullot) huoltoväli lyhenee ja huolto pitää suorittaa puoli- tai neljännesvuosittain. Säilytä jääkaapille suoritetuista huolloista saadut todistukset huolellisesti.
■Kaasu- ja sähkölaitteisiin liittyvät työt saatehdä ainoastaan valtuutettu asenta- ja.

On suositeltavaa antaa valtuutetun huoltoliikkeen hoitaa nämä työt.

Suosittelemme huoltoa, kun ajoneuvo on ollut pitempään käyttämättä. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

4.3 Sähkökäyttö

Käyttö ajoneuvon akkuvirralla (12 V-)

VARO!

Ajoneuvon akun tyhjentymisen välttämiseksi tulisi 12 voltin toiminta valita vain silloin, kun moottorin on käynnissä.

Verkkovirtakäyttö (230V\~)

VARO!

Valitse tämä vaihtoehto vain, kun verkkovirran jännite vastaa mallikyltissä ilmoitet-tua arvoa.

Jos jännite poikkeaa kyltissä ilmoitetusta arvosta, laite voi vaurioitua!

4.4 Kaasukäyttö (nestekaasu)

Jääkaappia saa käyttää vain nestekaasulla (propaani, butaani) (maakaasun, kaupunki-kaasun käyttö on kielletty).
Käytettäessä autokaasua on huomioitava, että kaasun palamistavan johdosta poltin tulee puhdistaa useammin (suositus: 2 - 3 kertaa vuodessa).
■ Kaasukäyttö on sallittu Euroopassa ajon aikana, jos ajoneuvon kaasuasennus on varustettu letkurikkosuojalla. Käyttömaan lakisääteisiä määräyksiä on noudatettava.
Noin yli 1000 m korkeudessa merenpinnasta (NN) saattaa fysikaalisista seikoista johtuen esiintyä häiriöitä kaasua sytytettäessä (Kyseessä ei ole vika!).
Kun kaasua käytetään ensimmäistä kertaa ja kun kaasupullo on vaihdettu, kaasuput-kissa saattaa olla ilmaa. Kaasuputkista poi-stetaan ilma käynnistämällä hetkeksi jää-kaappi ja tarvittaessa jokin muu kaasulla toimiva laite (esim. keitin). Kaasu syttyy ilman viivettä.
Kaikki jääkaapit, joissa on manuaalinen sytytys, on varustettu liekinvarmistimella, joka katkaisee kaasuntulon automaattisesti noin 30 sekunnin kuluttua liekin sammumisesta.

VAROITUS!

Kaasukäyttö on aina kielletty huoltoasemilla!

Ennen kuin otat kaasutilassa toimivan jääkaapin käyttöön :

■Avaa kaasupullon venttiili.
■Avaa jääkaapin kaasunsyötön sulkuventtiili.

4.5 Käyttöpaneelin kuvaus

HUOM!

Noudata aina OMAAN laitemalliin pätevää selostetta.

Manuaalinen energiavalinta / manuaalinen sytytys paristopiezo (RM 8xx0) :

1= virtakytkin / energian valintakytkin
2= lämpötilasäädin
3= akkuparistokäytt. sytytin (kaasu)
4 liekinilmaisin (galvanometri)

Pois päältä 230V~ 1 12V- Kaasu

kuva 6

Manuaalinen energiavalinta / automaattinen sytytys MES (RM 8xx1) :

Dometic 1 2 3 4 6 7 8

kuva 8

1 = ON-/OFF-painike
2 = energian valintapainike 230V\~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-
6 = lämpötilan valintapainike
7 = lämpötilan näyttö
8 = häiriö-LED / KAASUHÄIRIÖ-nollauspainike

Päällekytkentä / poiskytkentä

■Päällekytkentä painikkeella (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s

Verkkovirtakäyttö (230V\~)

■Valitse verkkovirta painikkeella (2)
Säädä lämpötila painikkeella (6)

Käyttö ajoneuvon akkuvirralla (12 V-)

■Valitse akkujännite painikkeella (4)
■Säädä lämpötila painikkeella (6)

Käyttö KAASULLA

■Valitse kaasu painikkeella (3)
Säädä lämpötila painikkeella (6)

Manuaalinen energiavalinta / automaattinen sytytys AES (RM 8xx5) :

Dometic 1 2 3 4 5 6 8 7

kuva 9

1 = Taste EIN/AUS
2 = energian valintapainike 230V\~
3 = energian valintapainike, KAASU
4 = energian valintapainike 12V-
5 = AUTOMATIIKKA-valintapainike
6 = lämpötilan valintapainike
7 = lämpötilan näyttö
⑧ = häiriö-LED / KAASUHÄIRIÖ-nollauspainike

Päällekytkentä / poiskytkentä

■Päällekytkentä painikkeella (1), paina 2 s
■ Poiskytkentä painikkeella (1), paina > 2 s

Käsikäyttö

■Energialähteen valinta painikkeilla (2, 3, 4)
■Säädä lämpötila painikkeella (6)

Automaattikäyttö

Vaihto automaattikäytölle painikkeella (5) Automaattinen energialähteen valinta (mikäli käytettävissä):

1.) Aurinkosähkö (12V-)
2.) 230V\~
3.) 12V-
4.) Nestekaasu

■Säädä lämpötila painikkeella (6)

4.6 Malli RM 8xx0

Laitteet, joissa on paristopiezo (manuaalinen energiavalinta)

4.6.1 Sähkökäyttö

Käynnistä laite kääntämällä energian valintakytkintä (1) oikealle asentoon :

230V-toiminta,

12V-toiminta.

4.6.2 Kaasukäyttö (nestekaasu)

1

kuva 12

2

kuva 13

1. Aseta valintakytkin (1) asentoon
2. Käännä lämpötila-asetuksen säädintä (2) oikealle ja paina se sisään. Pidä säädin pai- nettuna.

1. Paina sen jälkeen paristosytyttimen käyttöpainiketta (3) ja pidä se painettuna. Sytytys tapahtuu automaattisesti.
2. Galvanometrin viisari (4) siirtyy vihreälle alueelle, kun liekki syttyy. Jääkaappi on nyt toi minnassa. Pidä valitsinta (2) painet tuna vielä noin 15 sekuntia ja päästä se sitten irti.

4.6.3 Jääkaapin lämpötilan säätö

2 A

kuva 15

Säädä jääkaapin pääosaston lämpötilaa kiertokytkimellä (2).

Asteikko alkaa MIN asennosta alimman LED-merkkivalon kohdalla (pieni palkki = korkein lämpötila) ja ulottuu MAX asen-

toon ylimmän LED-merkkivalon kohdalla (iso palkki = alhaisin lämpötila). Huomioi, että lämpötila-asetukset eivät vastaa absoluuttisia lämpötilalukemia.

i

Kun ulkolämpötila on välillä +15°C ja +25°C, valitse keskiasento (A). Koneisto toimii optimaalisella tehoalueella.
■ 12V toiminta : Jääkaappi toimii ilman termostaattiohjausta (koko ajan).

4.7 Malli RM 8xx1

MES-laitteet (manuaalinen energiavalinta)

4.7.1 Sähkökäyttö

① ② ③ ④

kuva 16

Käynnistä laite painamalla painiketta (1) 2 sekunnin ajan.

Jääkaappi käynnistyy aina viimeksi valitulle energialähteelle.

230 voltin virta :

Paina painiketta (2):

12V voltin virta :

Paina painiketta (4):

4.7.2 Käyttö kasssulla

① ③

kuva 17

Energiana kaasu :

Paina painiketta (3):

Sytytys tapahtuu automaattisesti sytytysauto- maatin avulla.

Liekki sammuu, kun säädetty lämpötila kaapin kylmätilassa on saavutettu ja se syttyy uudelleen, kun lämpötila kaapin sisällä nousee. Jos liekki ei pala 1. sytytyskerran jälkeen, sytytysautomaatti tekee uuden sytytysyrityksen (kesto 30 s) 2 kertaa 2 minuutin välein. Jos liekki ei pala senkään jälkeen, tulee häiriötilan näyttö.

4.7.3 Jääkaapin lämpötilan säätö

6 7

kuva 16

Painikkeella (6) valitaan kylmätilaan haluttu lämpötila.

Valittua lämpötilaa vastaava LED-näyttövalo (7) syttyy.

Asteikko alkaa MIN -merkistä alimmaisesta LED-valosta (pieni palkki = ylin lämpötila) ja ulottuu MAX -merkkiin ylimmän LED-valon kohdalle (suurin palkki = kylmin lämpötila). Huomioi, että lämpötila-asetukset eivät vastaa absoluuttisia lämpötilalukemia.

4.8 Malli RM 8xx5

AES-laitteet (manuaalinen + automaattinen energian valinta

4.8.1 Käsikäyttö

1 2 3 4 A

kuva 19

Käynnistä laite painamalla painiketta (1) 2 sekunnin ajan.

Jääkaappi käynnistyy aina viimeksi valitulle energialähteelle.

230 voltin virta :

Paina painiketta (2):

230 voltin virta :

Paina painiketta (4):

Energiana kaasu :

Paina painiketta (3) :

4.8.2 Automaattikäyttö

1 5

kuva 20

Käynnistä laite painamalla painiketta (1) 2 sekunnin ajan.

Jääkaappi käynnistyy aina viimeksi valitulle energialähteelle.

Automaattikäyttö :

Paina painiketta (5) : A

Kun jääkaappi on kytketty päälle, elektroniikka valitsee automaattisesti yhden kolmesta energiamuodosta 230V - 12V - nestekaasu. Ohjauselektroniikka varmistaa automaattisesti, että jääkaapin käyttöenergiana käytetään sopivinta vaihtoehtoa.

Järjestys: 1.) aurinkosähkö (12V-)

Kun käytettävissä on riittävän suuri verkkojännite (> 195 V), valitaan tämä käyttöenergia ensimmäiseksi vaihtoehdoksi. Jos asennettuna on aurinkosähköjärjestelmä, josta jääkaappi voi ottaa käyttöenergiansa, niin 12 voltin jännitteellä toimiva aurinkosähköjärjestelmä on etusijalla.

12V käyttö toimii muutoin vain moottorin käy-dessä.

Ohjausyksikköön tallennetun ensisijaisen kyt-kentäjärjestyksen mukaan yksikkö valitsee energialähteeksi KAASUN vain silloin, jos kumpaakaan sähkölähdettä ei ole käytettävis-sä.

Manuaaliseen energialähteen valintaan voi palata milloin tahansa.

4.8.3 Jääkaapin lämpötilan säätö

atso kohta 4.7.3 Jääkaapin lämpötilan säätö

4.8.4 Tankkaustauko - jääkaappi Automatiikka-tilassa

Jotta jääkaappi ei kytkeydy epähuomiossa kaasukäytölle tankkauksen aikana, elektroniikka käynnistää jääkaapin kaasukäytölle moottorin sammuttamisen jälkeen aikaisintaan 15 minuutin kuluttua. Tänä aikana laite on valmiustilassa (stand-by).

Silloin lämpötilasäädön LED-valot eivät pala, mutta muut näytöt on aktivoitu.

VAROITUS!

Huoltoasemien alueella on avotulen käyttö kielletty.

Jos polttoaineen täyttö kestää yli 15 minuuttia, jääkaappi tulee kytkeä pois päältä tai on valittava toinen energialähde.

4.8.5 Lisätoiminnot (MES ja AES)

■LED-näyttövalot himmenevät muutaman sekunnin kuluttua, jos sinä aikana ei paineta painikkeita. Jos yhtä painikkeista painetaan, näyttövalo syttyy uudelleen. Kun painiketta painetaan toistamiseen, kyseinen toiminto aktivoidaan.
■Kun tulee toimintahäiriö, häiriön LED-valo alkaa vilkkua.
■Jos ovi on pitkään auki (yli kaksi minuuttia), kuuluu varoitusääni (laskeva ja voimistuva vihellysääni).
■Jos elektroninen ohjaus tunnistaa häiriön, kuuluu varoitusääni (laskeva ja voimistuva vihellysääni). Samalla näyttö vilkkuu (Vianetsintä katso kohta 4.21 Vikanäyttöön ja viankorjaukseen liittyviä ohjeita).

4.9 Riippumaton kaasukäyttö, optiona paristolokero

Malleissa RM 8xx1 (laitteet, joissa elektroniikkaohjaus) on elektroniikkayksikössä kotelo (optio) paristoille yksikön omavaraiseen virransaantiin

Paristolokero
kuva 21

Paristot eivät sisälly!

Ennen jääkaapin käyttöönottoa paristot (8 x AA 1.5 V) on laitettava paristolokeroon.

Riippumaton kaasukäyttö

Kun laite ottaa virran auton 12 voltin akusta, voidaan valita kaikki käyttötilat. Paristolokero on silloin pois päältä.

Jos auton akku ei toimita 12 voltin tasavirtaa tai virransyöttö katkeaa jostakin syystä jääkaapin ollessa päällä, elektroniikkayksikkö ottaa automaattisesti virran laitteen sisäisistä paristoista.

Silloin jääkaappia voidaan käyttää vain kaasulla.

Kun virta otetaan laiteparistoista, kaikki muut LED-valot sammuvat paitsi KAASU-LED. KAASU-LED vilkkuu 15 sekunnin välein.

Jos yhtä painikkeista painetaan, syttyy valo lämpötilasäädön LED-valoihin (7, kuva 8).

Mikäli laiteparistojen luovuttama jännite on liian alhainen, kuuluu hälytysääni (piippaus) 15 sekunnin välein. Vaihda silloin lokerossa olevat paristot uusiin.

4.9.1 Paristojen vaihto

Kytke jääkaappi pois päältä kuten kohdassa Käytöstä poisto neuvotaan.

Paristolokeron avaaminen
kuva 22

Dornatic vedä ulos

Vedä paristokotelo
kuva 23

VARO!

Ota tyhjät paristot ulos lokerosta.
Vaihda aina kaikki paristot uusiin.
■ Erityyppisiä paristoja ei saa yhdistellä.
Ota huomioon napaisuudet!
Paristoja, joita ei voi ladata, ei saa liittää akkuvaraajaan.
Jos kyseessä on ladattava akkuparistosarja, ota akkuparistot ensin pois lokerosta.
- Varo, etteivät lokeronsisäiset kosketti-met joudu oikosulkuun!
Jos jääkaappi ei ole käytössä pitempään aikaan, myös silloin paristot on hyvä ottaa pois lokerosta.

Suojele ympäristöä!

Paristoja ei saa heittää kotitalousjätteisiin. Vie käytetyt paristot kaupan keräilylaatikkoon tai jätehuollon keräilypisteeseen.

4.10 Ovilukitus

VARO!

Sulje ja lukitse jääkaapin ovi aina ennen ajoon lähtöä!

Avaa ovi painamalla lukituspainiketta ja vedä ovi auki (katso kuva 24).

Sulje ovi painamalla se kiinni. Ovi napsahtaa lukitukseen kuuluvasti.

Kun ajoneuvo on pysäköity, voi lukituskoukun lukita, jotta oven avaaminen käy helpommin (katso kuvat 26-27).

4.10.1 Oven lukitussalvan lukitseminen ja vapauttaminen ajoneuvon pysäköinnin aikana

Kun ajoneuvo pysäköidään pidemmäksi aikaa paikoitusalueelle, voi oven lukituskoukun luki-ta kiinni salvalla. Oven voi nyt vetää helposti auki lukituspainiketta käyttämättä.

Lukitussalpa sisään
kuva 28

Sisävalon kytkee ja katkaisee ovikosketin. Jos ovi jää auki yli 2 minuutiksi, kuuluu varoitusää- ni (katkova piippaus).

Poikkeus: paristokäyttöiset sytytinmallit.

Häiriön sattuessa pyydämme kääntymään valtuutetun Dometicasiakaspalvelun puoleen.

4.12 Hyllyjen paikan vaihto

Nosta vähän hyllyä ja vedä se pois ohjainkiskoista. Aseta hylly sitten takaisin kaappiin haluamallesi korkeudelle.

4.13 Irrotettava pakastelokero

① ② ③ kuva 32

Kun haluat lisätilaa jääkaappiin, voit irrottaa pakastelokeron.

1. Avaa lukitus pakastelokeron molemmilla puolilla.
2. Vedä pakastelokero pois kaapista.

Säilytä pakastelokeroa huolellisesti vaurioiden välttämiseksi.

Kun pakastelokero on poistettu, voit asettaa kaappiin lisähyllyn (3). Lisähyllyn (lisävaruste) voit tilata valtuutetuista huoltoliikkeistä.

4.14 Sytytinpariston vaihto

Laitteet, joissa on paristopiezo (RM 8xx0)

1 1

kuva 33

Kierrä ruuviavaimella käyttönupin (1) kantta noin 90° asteen verran vastapäivään. Kansi aukeaa, minkä jälkeen pariston (2) (1.5V AAA/R3/ Micro) voi ottaa pois ja vaihtaa uuteen.

Huomioi napaisuus!

4.15 Käyttö alhaisissa ulkolämpötiloissa

Tarkista säännöllisesti, että tuuletusritilät (1) ja palamiskaasujen poistoaukot (2) eivät ole lumen, lehtien tms. peitossa.

Kylmä ilma voi alentaa jäähdytystehoa. Asenna talvikausisuojukset (3) paikalleen, mikäli havaitset, että jäähdytysteho laskee kylmissä ulkolämpötiloissa. Näin jäähdytyskoneikko on suojassa kylmältä ilmalta.

Tuuletusritilät LS100

1 2 kuva 35

Tuuletusritilät LS200 + talvisuoja

3 kuva 36

VARO!

Jääkaapit 130 litran vetoisuuteen saakka: Ylempää talvisuojusta ei saa kiinnittää, kun kaappi käy kaasulla.

* ks. Tekniset tiedot tai tyyppikilvessä olevat tiedot

Kiinnitä molemmat talvisuojat silloin, kun ajoneuvo on pois käytöstä pidemmän aikaa tai se pestään ulkopuolelta.

Ajoneuvoon voi olla asennettu jokin seuraavista ilmanvaihtoritilävaihtoehdoista: LS 100 ja LS 200 tai kaksi LS 200 jääkaappimalleissa 130 litran vetoisuuteen saakka, kaksi LS 300 (ei kuvaa) malleissa 130 litran vetoisuudesta lähtien.

Tämä on muistettava talvisuojuksia hankittaessa.

Dometic myy ilmanvaihtosäleikköihin LS 300 talvisuojasarjaa EWS 300, joka on suunniteltu suojaksi pakkassäillä +5 °C ... -30 °C.

4.16 Ruokien säilytys ja jääpalojen valmistus

4.16.1 Ruokien säilytys jääkaappiosassa

■Kytke jääkaappi päälle noin 12 tuntia ennen sen täyttämistä.
Säilytä jääkaapissa vain jo valmiiksi jäähtyneitä ruokia. Varmista ruokia ostaessasi, ettäne ovat hyvin jäähdytettyjä. Käytä kuljettamiseen kylmälaukkua.
Kun otat ruokia jääkaapista, älä pidä ovea turhan kauan auki.
Säilytä ruokia hyvin pakattuina, parhaiten suljetuissa rasioissa, alumiinifolioon tms. käärittyinä ja erillään toisistaan. Näin estät niiden kuivumisen ja epämiellyttävän hajun muodostumisen.
- Älä koskaan sijoita jääkaappiin lämpimiä ruokia, anna niiden ensin jäähtyä.
- Älä säilytä jääkaapissa tuotteita, joista erittyy helposti haihtuvia tai syttyviä kaasuja.
Kaappia (ritilähyllyt, lokerot) ei saa ylitäyttää, jotta ilma pääsee kiertämään sen sisällä esteettä.
■Ruokatavaroiden ja jäähdytysripojen väliin on jätettävä riittävä etäisyys (n. 10 mm).
Jääkaappia ei saa altistaa suoralle auringo paisteelle. Muista, että suljetun ajoneuvon sisälämpötila nousee auringonpaisteessa nopeasti, jolloin jääkaapin teho voi heikentyä.
Varmista, että ilma pääsee kiertämään esteettä jäähdytyskoneistossa. Ilmankiertoritilöitä ei saa peittää.

4.16.2 Ruokien säilytys pakastelokerossa

• Älä säilytä pakastelokerossa hiilihappopitoisia juomia.
  Pakastelokero soveltuu jääpalojen valmistamiseen ja pakasteiden lyhytaikaiseen säilyttämiseen. Se ei sovellu ruokien paka stamiseen.

Kun sijoitustilan lämpötila on alle +10°C, ei voida enää taata, että pakastelokeron lämpötila pysyy tasaisena, jos jääkaappi altistuu pidemmäksi aikaa tällaisille lämpötiloille. Tällöin on mahdollista, että pakastelokeron lämpötila nousee ja pakasteet sulavat.

4.16.3 Jääkaappilokerot

① ② ③ ④ ⑤ ⑥ ⑦

kuva 37

① Pakastelokero : valmiiksi pakastettu ruoka (pakasteet)
② Keskimmäinen lokero: maitotuotteet, valmiiksi keitetty ruoka
③ Alimmainen lokero: liha, kala, sulatettavat pakasteet
4 Vihanneslokero: salaatti, vihannekset, hedelmät
⑤ Ylin ovilokero: kananmunat, voi
6 Keskimmäinen ovilokero: purkit, salaattikastikkeet, ketsuppi, mar-melaadit
⑦ Alin ovilokero (juomalokero): Juomapullot ja -tölkit

4.16.4 Jääpalojen valmistus

Jääpalat kannattaa jäähdyttää yön yli. Jääkaappia käytetään öisin vähemmän ja koneiston teho riittää paremmin.

1. Täytä jääpala-astia juomavedellä.

2. Aseta jääpala-astia pakastelokeroon.

VAROITUS!

Käytä ainoastaan juomavettä!

4.17 Käytöstä poisto

1

kuva 40

2 I

kuva 41

Aseta paristosytytin-malleissa energian valin takytkin (1) asentoon "POIS PÄÄLTÄ". Laiteon kytketty pois päältä (kuva 40).

■MES ja AES mallit kytketään pois päältä painikkeesta (2). Paina painiketta (2) 3

sekunnin ajan. Näyttö sammuu ja laite on kytketty kokonaan pois päältä (kuva 41).

Aseta ovisalvan lukkopesä tuuletusasentoon painamalla lukkopesän vastakappaletta ensin hieman sisäänpäin ja työntämällä sitten ulospäin. Kun suljet nyt jääkaapin oven, se jää hieman raolleen homeen muodostumisen estämiseksi.
■ Jos jääkaappi halutaan ottaa pois käytöstä pidemmäksi aikaa, sulje ajoneuvossa oleva sulkuventtiili ja kaasupullon venttiili.

4.18 Sulatus

Jääkaapin sisällä oleviin jäähdytysripoihin muodostuu huurretta ajan myötä. Huurretta saattaa muodostua toiselle puolelle enemmän. Tämä on aivan normaalia. Kun huurrekerros on noin 3 mm, sulata jääkaappi.

Kytke jääkaappi pois päältä kuten kohdas- sa Käytöstä poisto neuvotaan.
■Poista kaapista kaikki ruoat ja jääpala-astia.
Jätä jääkaapin ovi auki, jotta sisälle pääsee ilmaa ja homeen muodostuminen estyy.
Pyyhi sulatuksen jälkeen jääkaappi ja paka-stelokero kuivaksi liinalla (pakastelokerossa ja jäähdytysrivoissa ei saa olla enää huur-retta).

Huomautus: Jääkaapin sulamisvesi valuu jääkaapin taakse sijoitettuun astiaan. Sieltä vesi haihtuu ilmaan.

Aseta ennen sulattamista pakastelokeroon ja jääkaappiosaan pyyheliina, johon liika vesi voi imeytyä.

VARO!

Jääkerrosta ei koskaan saa irrottaa väki- sin, eikä sulatusta saa yrittää nopeuttaa minkään lämmönlähteen avulla!

4.19 Ovipaneelin vaihto

Malli RMS 84xx, RM 8xxx, RM(S)L 8xxx (koristelevy kehyksellä)

Vedä oven sivulista (1) irti (lista on vain työnnetty paikalleen, sitä ei ole kiinnitetty ruuveilla).
Työnnä ovipaneeli (2) pois ovesta, aseta oveen uusi paneeli ja työnnä lista (1) takaisin paikalleen.

1 2 1 2 1

kuva 44

2 2 2 1 3 2 1 VARO!

kuva 45

VARO!

kuva 46

Ovipaneelin mitat (koristelevy kehyksellä) :

RMS 84xx, RM 8xxx

Rungon leveys 486 mm

Korkeus Leveys Paksuus

743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm

Rungon leveys 523 mm

Korkeus Leveys Paksuus

743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm

RM(S)L 8xxx

Rungon leveys 523 mm

Korkeus Leveys Paksuus

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

Malli RMx(L) 8xxx

(kehyksetön koristelevy)

Häiriö: Jääkaapissa ei ole riittävän kylmää.

Mahdollinen syy	Korjaustoimenpiteet
- Koneiston ilmankierto ei ole riittävä.- Termostaattiasetus on liian alhainen.- Höyrystimessä on liian paljon jäätä.- Jääkaappiin on sijoitettu vähän aika sitten liikaa lämpimiä ruokia- Laite on ollut vain vähän aikaa käytössä.- Ympäristön lämpötila on liian korkea.	- Tarkista, että tuuletusritilät eivät ole peittyneet.- Aseta termostaattisäädin korkeamman asetuk sen kohdalle.- Tarkista, että jääkaapin ovi sulkeutuu kunnolla.- Anna ruokien jäähtyä ennen kaappiin sijoittami sta.- Tarkista jääkaapin jäähdytys noin 4-5 tunnin kuluttua.- Poista joksikin aikaa tuuletusritilä.

Häiriö: Jääkaappi ei toimi kaasukäytössä.

Mahdollinen syy	Korjaustoimenpiteet
- Kaasupullo on tyhjä.- Onko kaasunsyötön venttiili auki?- Onko putkissa ilmaa ?	- Vaihda kaasupullo.- Avaa venttiili.- Kytke laite pois päältä ja käynnistä uudelleen.Toista toimenpiteet tarvittaessa 3-4 kertaa.

Häiriö: Jääkaappi ei toimi 12V käytössä.

Mahdollinen syy	Korjaustoimenpiteet
- Ajoneuvon virtapiirin sulake on viallinen.- Akku tyhjä.- Sytytystä ei ole kytketty päälle.- Lämpövastus viallinen (katso Häiriönäyttö).	- Vaihda sulake.- Tarkista ja lataa akku.- Käynnistä moottori.- Ota yhteyttä valtuutettuun huoltoon.

Häiriö: Jääkaappi ei toimi 230V käytössä.

Mahdollinen syy	Korjaustoimenpiteet
- Ajoneuvon virtapiirin sulake on viallinen.- Ajoneuvoa ei ole kytketty verkkovirtalähteeseen.- AES: Kaasukäyttö verkkoliitännästä huolimatta?- Lämpövastus viallinen (katso Häiriönäyttö).	- Vaihda sulake.- Tee verkkoliitäntä.- Laite kytkeytyy kaasutilaan liian pienen verkko jännitteen johdosta (kytkeytyy automaattisesti takaisin 230V:n toimintaan).- Ota yhteyttä valtuutettuun huoltoon.

4.21 Vikanäyttöön ja viankorjaukseen liittyviä ohjeita

Kun jääkaappi on varustettu elektroniikalla (MES, AES), esiintyvät viat osoitetaan vilk- kuvalla LED-valolla tai näyttöruudussa.
Toimintahäiriön ilmetessä LED-merkkivalo "Häiriö" (8) alkaa vilkkua samanaikaisesti. AES-malleissa kuuluu hälytysääni.

Tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun asiakaspalvelupistee-seen:

Kohdassa "Jääkaapin käyttö" annettuja ohjeita on noudatettu oikein.
Jääkaappi on suorassa.
- Voidaanko jääkaappia käyttää jollain käytettävissä olevalla energiamuodolla.

4.21.1 Tilanäytöt

1 2 3 4 6 7 8

MES

kuva 51

5 = AUTOMATIIKKA-valintapainike
6 = lämpötilan valintapainike
7 = lämpötilan näyttö
8 = häiriö-LED / KAASUHÄIRIÖ-nollauspainike

Virranotto auton 12 voltin akusta

Näyttö		Häiriö	Apukeino
	vilkuva + äänisignaali 20 s	230V-tila: 230 voltin virtaa ei käytettävissä tai liian alhainen	Tarkasta verkkoliitäntä, -jännite ja sulake
	vilkuva + äänisignaali 20 s	12V-tila: 12 voltin virtaa ei käytettävissä tai liian alhainen	Tarkasta 12 V-liitäntä, auton akku, sulakeAES: Tarkasta D+ signaali
	vilkuva + äänisignaali 20 s	KAASU/AUTO-tila:Liekki ei ole syttynyt	Tarkasta kaasulähde (kaasupullo, -venttiili)Kun häiriö on poistettu, paina painiketta
Akustinen signaali, kesto 15 s, tulee 2 minuutin välein		Sisävaloa ei ole kytketty päälle	Sulje ovi, tarkasta ovikosketin
	vilkuva + äänisignaali 20 s	230V-tila: 230V lämpövastus viallinen	Anna uusia 230 voltin lämpövastus, käänny asiakaspalvelun puoleen
	vilkuva + äänisignaali 20 s	12V-tila: 12V lämpövastus viallinen	Anna uusia 12 voltin lämpövastus, käänny asiakaspalvelun puoleen
	vilkuvat	Lämpötunnistin ei saa kosketusta tai viallinen	käänny asiakaspalvelun puoleen
	vilkuva + äänisignaali 20 s	Poltin viallinen tai kone viallinen	Tarkasta poltin, sen suuttimet, anna uusia tarvittaessa, käänny asiakaspalvelun puoleen

Virranotto paristoista (sisäinen jännitteensyöttö)

Näyttö	Häiriö	Apukeino
3 kirkas vilk-kuvalo8	Liekki ei ole syttynyt	Tarkasta kaasulähde (kaasupullo, -venttiili)Kun häiriö on poistettu, paina painiketta
3 kirkas vilk-kuvalo7	Poltin viallinen tai kone viallinen	Tarkasta poltin, sen suuttimet, anna uusia tarvittaessa, käänny asiakaspalvelun puoleen
Akustinen signaali 15 sekunnin välein	Alijännite tunnistettu (laitteen omat paristot)	Uusi paristot
Automaattinen vaihtoulkoiselta jänniteläh-teeltä laitteensisäiselle jännitteelle ei toimi (elektroniikkayksikkö ei saa virtaa auton 12 vol-tin virtapiiristä)	Jääkaappi ei toimi, se ei käy kaasulla, vaik-ka laitteessa on paristot.	Katkaise jääkaapista virta ja kytke se uudelleen päälle.Auton akusta otettu virta on katkennut, kun jääkaappi on käynnistetty kaasukäytölle.Huomautus: Automaattinen vaihtokytkentä ei toimi sytytyksen aikana.
