| Producttype | Absorptiekoelkast voor recreatievoertuigen |
| Merk | Dometic |
| Model | RMS 8551 |
| Afmetingen (H x B x D) | 821 x 523 x 623 mm (gebogen deur) |
| Nettogewicht | 27 kg |
| Totale capaciteit | 103 L (netto) / 110 L (bruto) |
| Capaciteit vriesvak | 12 L |
| Energiebronnen | 230 V AC, 12 V DC, LPG (propaan/butaan) |
| Elektrisch vermogen | 125 W (230 V), 120 W (12 V) |
| Gasverbruik | ca. 270 g/24u |
| Type ontsteking | Automatisch (MES) - handmatige energiekeuze |
| Gasdruk | 30 mbar (standaard) |
| Klimaatklasse | SN (10°C tot 32°C) |
| Koelmiddel | Ammoniak (NH3) met corrosieremmer |
| Functies | Binnenverlichting, deuralarm, deurvergrendeling |
| Ontdooien | Handmatig |
| Onderhoud | Binnenkant reinigen met zachte doek en lauwwarm water; gasinspectie om de 2 jaar |
| Veiligheid | Gasveiligheidsvoorziening, deurvergrendeling, kinderbeveiliging |
| Onderdelen | Beschikbaar via Dometic after-sales service |
| Noodstroom | Batterijvak (8 x AA 1,5 V) voor autonome gaswerking |
Veelgestelde vragen - RMS 8551 DOMETIC
Gebruikersvragen over RMS 8551 DOMETIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Koelkast in PDF-formaat gratis! Vind uw handleiding RMS 8551 - DOMETIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RMS 8551 van het merk DOMETIC.
GEBRUIKSAANWIJZING RMS 8551 DOMETIC
Absorptiekoelkast voor recreatievoertuigen
RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555
RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501
RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500
RMSL 8501 RMSL 8505
Noteert u deze gegevens hier
Modelnummer ....
Productnummer ....
Serienummer ....
Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een lichamelijke, sensorische of verstandelijke beperking of een gebrek aan ervaring en/of kennis worden gebruikt, indien zij onder toezicht staan of geïnstrueerd zijn over het veilig gebruik van het apparaat en de daaruit voortvloeiende risico's hebben begrepen. Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.
GEVAAR!
Gebruik nooit open vuur als u gasvoeren- de onderdelen en leidingen op lekken controleert!
Er bestaat brand- of ontploffingsgevaar.
WAARSCHUWING!
Het gebruik van het apparaat op gas is niet toegestaan
bij benzinestations
■ op ferry's en op autoslaaptreinen
■ tijdens het transporteren van de caravan/motorcaravan met een sleep- of takelwagen.
Schakel het apparaat uit.
De bedrijfsdruk van het reduceerventiel op de gasinstallatie moet beslist overeenkomen met de gegevens op het typeplaatje van de koelkast. Bij afwijkende waarden kan het apparaat worden beschadigd en kan een gevaarlijke situatie ontstaan.
De koelkast is niet geschikt voor het bewaren van geneesmiddelen. Lees ook de informatie in de bijsluiter van het medicament.
Verlaat onmiddellijk de woonruimte, wan- neer u een ammoniakgeur ruikt. Schakel het apparaat eerst uit.
Open nooit het absorptieaggregaat! Het staat onder hoge druk.
Er bestaat risico op verwondingen!
Reparatie- en onderhoudswerkzaamheden aan gasonderdelen, verbrandingsgasafvoer en elektrische onderdelen mogen alleen worden verricht door erkend servicepersoneel. Ondeskundig uitgevoerde werkzaamheden kunnen aanzienlijke materiële schade en/of lichamelijk letsel tot gevolg hebben.
WAARSCHUWING!
Veiligheid van kinderen:
Als u de koelkast afdankt, verwijder dan alle koelkastdeuren en laat de opbergrekjes in de koelkast. U voorkomt hiermee insluiting en verstikking.
Bereiding van ijsblokjes :
Gebruik alleen drinkwater!
LET OP!
Het koelkastaggregaat wordt tijdens de werking zeer heet. Kom niet in contact met onderdelen die heet worden, wanneer de ventilatieroosters zijn verwijderd.
Wanneer de aansluitkabel wordt beschadigd, moet deze door de klantenservice van Dometic of door net zo gekwalificeerd personeel worden vervangen om gevaarlijke situaties te vermijden.
Sluit de deur van de koelkast en vergren- del hem altijd voordat u gaat rjiden!
LET OP!
Batterijen vervangen :
■Verwijder lege batterijen.
■ Vervang de batterijen volledig.
■Gebruik niet verschillende typen batterijen door elkaar.
■Let op de polariteit!
■Plaats geen niet-oplaadbare batterijen in een oplader.
■Verwijder oplaadbare batterijen uit het batterijvak voordat u ze oplaadt.
■Voorkom dat de contactpunten in het batterijvak worden kortgesloten!
■Verwijder de batterijen uit het batterijvak als u de koelkast lange tijd niet gebruikt.

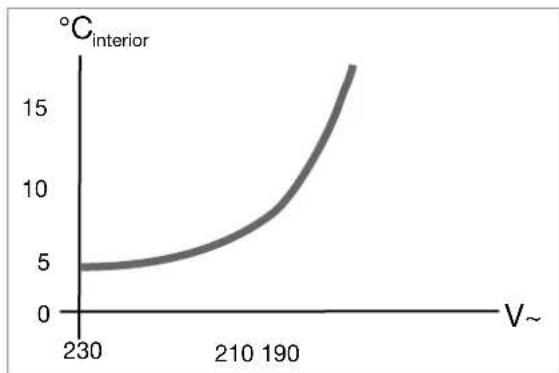

Bedrijf met 230V\~ :
Kies deze modus alleen dan, wanneer de spanningsvoorziening van de stroomaansluiting met de op het typeplaatje aangegeven waarde overeenkomt. Bij afwijkende waarden kan het apparaat beschadigd raken!
Ontdooien
U mag de ijslaag niet met kracht verwijderen of het ontdooien met een warmtebron versnellen!
Reiniging van het voertuig:
Gebruik bij het reinigen van het voertuig in de buurt van de ventilatieroosters geen water-hogedrukreiniger.
Inhoudsopgave
1.0 Algemeen 6
1.1 Inleiding 6
1.2 Instructies bij deze handleiding 6
1.3 Bescherming van het auteursrecht 6
1.4 Verklaring van de gebruikte symbolen 6
1.5 Wettelijke garantie 7
1.6 Beperking van de aansprakelijkheid 7
1.7 Klantenservice 7
1.8 Reserveonderdelen 7
1.9 Milieuadvies 8
1.9.1 Afvalverwerking 8
1.9.2 Tips voor energiebesparing 8
1.10 Conformiteitsverklaring 8
2.0 Veiligheidsinstructies 9
2.1 Correct gebruik 9
2.2 Verantwoordelijkheid van de gebruiker 9
2.3 Veiligheid van kinderen bij afvalverwerking 9
2.4 Werkzaamheden aan en testen van de koelkast 9
2.5 Koelmiddelinformatie 10
2.6 Apparaten met elektronische regeleenheid (MES/AES) 10
2.7 Gebruik van de koelkast op gas 10
2.8 Veiligheidsinstructies voor het bewaren van levensmiddelen 11
3.0 Modelbeschrijving 12

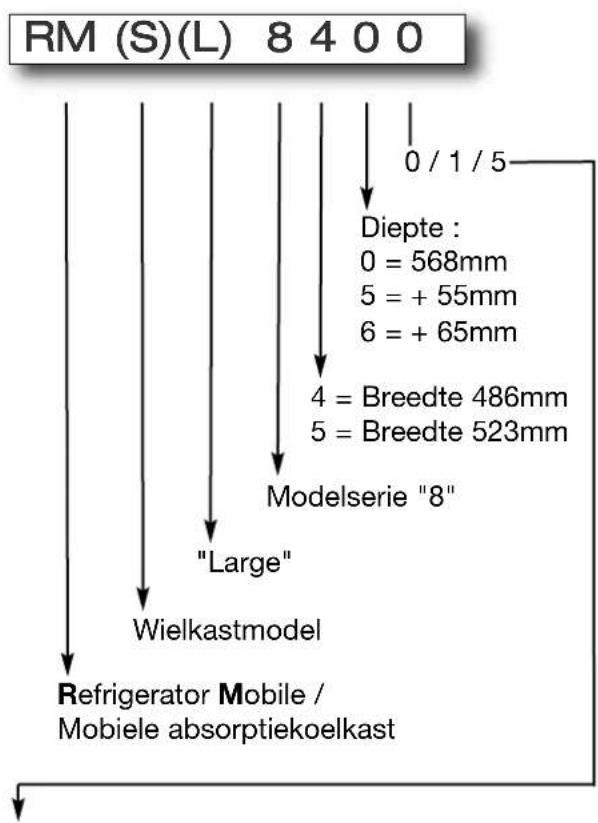

3.1 Modeltype 12
3.2 Typeplaatje van de koelkast 12
3.3 Technische gegevens 13

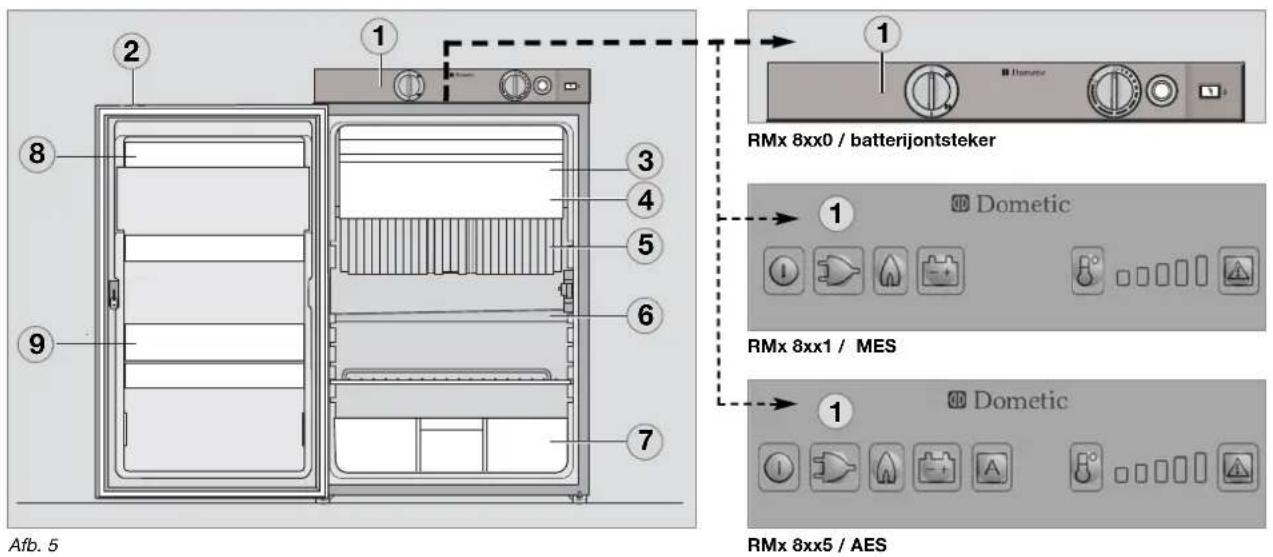

3.4 Verklaring van de koelkast 14
4.0 Gebruik van de koelkast 15
4.1 Reiniging 15
4.2 Onderhoud 15

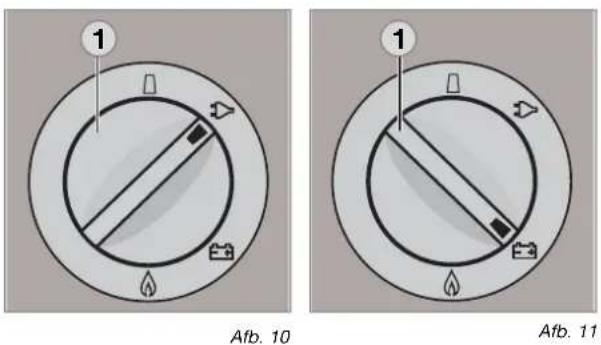

3 4.3 Werking op elektriciteit 15

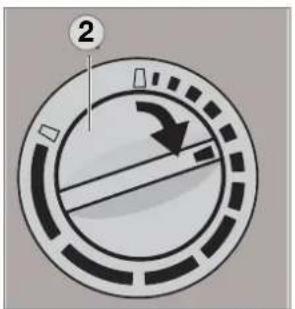

4.4 Gebruik op gas (vloeibaar gas) 16

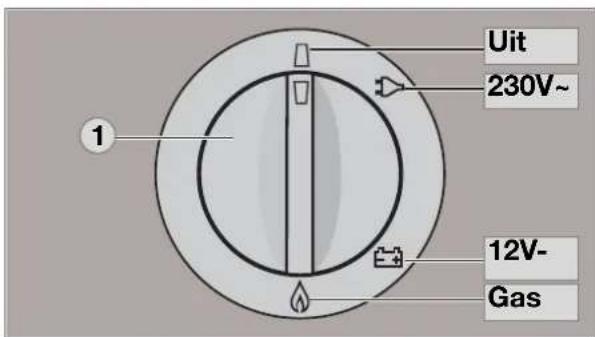

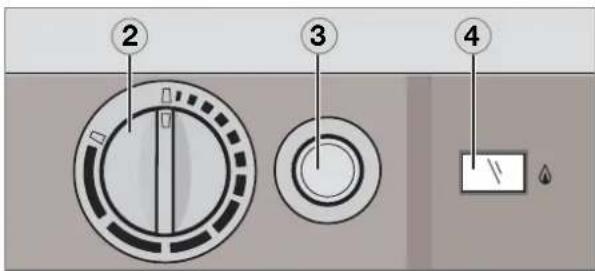

4.5 Verklaring van de bedieningselementen 16
4.6 Model RM 8xx0 18
4.6.1 Werking op elektriciteit 18
4.6.2 Gebruik op gas 18

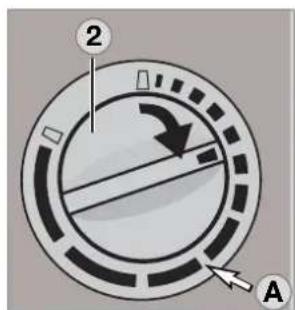

4.6.3 Instellen van de koelruimtetemperatuur 18
4.7 Model RM 8xx1 19
4.7.1 Werking op elektriciteit 19
4.7.2 Gebruik op gas 19
4.7.3 Instellen van de koelruimtetemperatuur 19
4.8 Model RM 8xx5 19
4.8.1 Handmatige modus 19
4.8.2 Automatische modus 20
4.8.3 Instellen van de koelruimtetemperatuur 20
4.8.4 Tanken gedurende automatische modus 20
4.8.5 Extra functies 20
4.9 Autarkische gaswerking en optioneel batterijvak 21

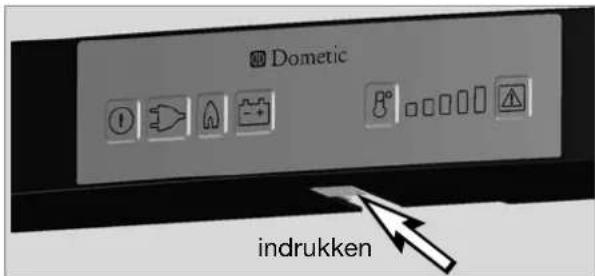

4.9.1 Batterijen plaatsen/vervangen 21
4.10 Deurvergrendeling 22
4.10.1 Vastzetten en losmaken van de deurslotgrendel bij het parkeren van het voertuig 22
4.11 Verlichting 22
4.12 Opbergrekjes plaatsen 22

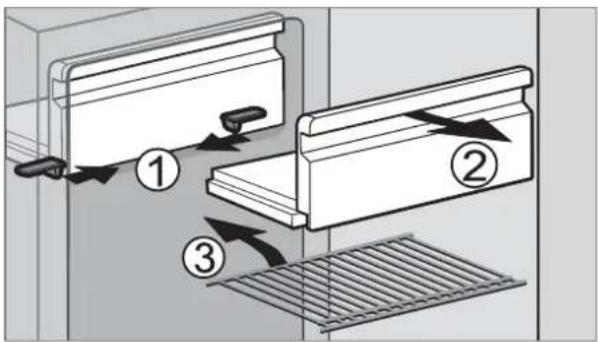

4.13 Uitneembaar vriesvak 23

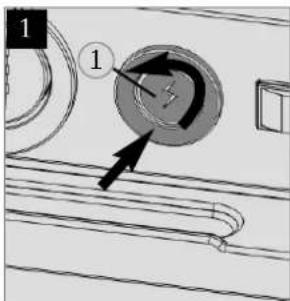

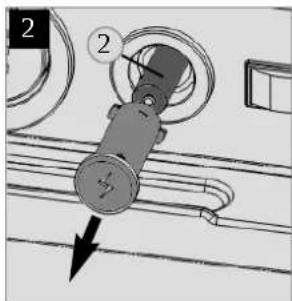

4.14 Batterij van de onsteker vervangen 23

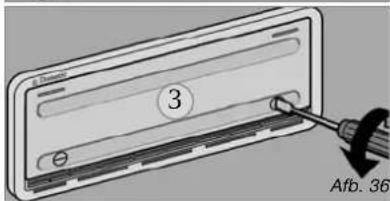

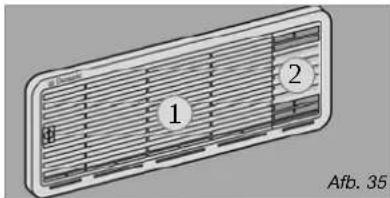

4.15 Bedrijf bij lage buitentemperaturen 23
4.16 Bewaren van levensmiddelen en bereiding van ijsblokjes 24
4.16.1 Bewaren van producten in de koeling 24
4.16.2 Bewaren van producten in het vriesvak 24

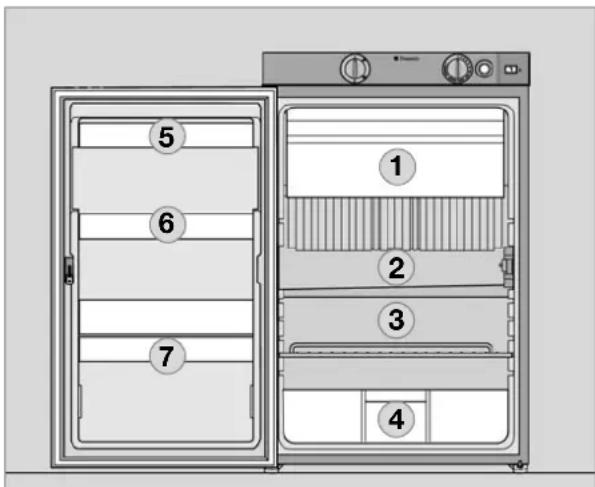

4.16.3 Koelkastvakken 24
4.16.4 Bereiding van ijsblokjes 25
4.17 Uitschakelen 25
4.18 Ontdooien 25

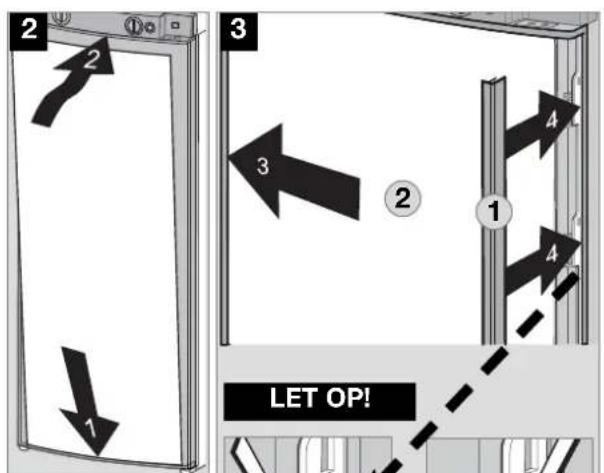

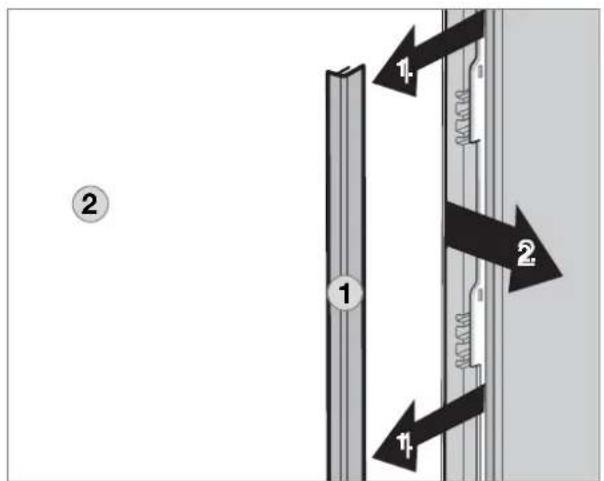

4.19 Decorpaneel vervangen 26
4.20 Handelwijze bij storingen 27
4.21 Storingsmeldingen en handelwijze bij storingen 28
4.21.1 Statusindicators 28
Dometic
Dometic GmbH
U hebt met de Dometic Absorptie Koelkast een uitstekende keuze gemaakt. Wij zijn ervan overtuigd dat uw nieuwe koelkast in ieder opzicht aan uw wensen zal voldoen. Deze koelkast is stil, voldoet aan de hoogste kwaliteitseisen en garandeert gedurende de hele levenscyclus, van fabricage en gebruik tot recycling, een zuinig en efficiënt energieverbruik.
1.2 Instructies bij deze handleiding
Lees voordat u de koelkast in gebruik neemt eerst zorgvuldig deze handleiding.
In deze handleiding vindt u belangrijke instructies voor het juiste gebruik van uw koelkast. Let u vooral op de veiligheidsinstructies. Het opvolgen van de instructies is van wezenlijk belang voor een veilig gebruik van uw koelkast. U beschermt uzelf en de koelkast hiermee tegen mogelijke schade. Voordat u een instructie uitvoert, moet u eerst begrijpen wat u in de handleiding heeft gelezen.
Bewaar deze handleiding zorgvuldig in de buurt van de koelkast, zodat u hem altijd snel bij de hand heeft.
1.3 Bescherming van het auteursrecht
Alle gegevens, teksten en afbeeldingen uit deze handleiding zijn auteursrechtelijk beschermd en vallen onder het octrooirecht. Niets uit deze handleiding mag zonder schriftelijke toestemming van Dometic GmbH, Siegen, verveelvoudigd, gekopieerd of op andere wijze gebruikt worden.
1.4 Verklaring van de gebruikte symbolen
Waarschuwingen
Waarschuwingen zijn d.m.v. symbolen gekenmerkt. De tekst bij het waarschuwingssymbool geeft uitleg over de mate van het risico.
U dient de waarschuwingen nauwkeurig in acht te nemen. Daarmee beschermt u zichzelf, anderen en het apparaat tegen mogelijke schade.
GEVAAR!
GEVAAR geeft aan dat het om een direct gevaarlijke situatie gaat die kan leiden tot de dood of ernstig letsel, wanneer de gegeven instructies niet worden opgevolgd.
WAARSCHUWING!
WAARSCHUWING geeft aan dat het om een een mogelijk gevaarlijke situatie gaat die kan leiden tot de dood of ernstig letsel, wanneer de gegeven instructies niet worden opgevolgd.
LET OP!
LET OP geeft aan dat het om een mogelijk gevaarlijke situatie gaat die kan leiden tot licht tot middelzware verwondingen, wanneer de gegeven instructies niet worden opgevolgd.
LET OP!
LET OP zonder symbool geeft aan dat het om een mogelijk gevaarlijke situatie gaat die kan leiden tot beschadiging van het apparaat, wanneer de gegeven instructies niet worden opgevolgd.
Informatie
Informatie geeft u nuttige, aanvullende tips over het gebruik van uw koelkast.
Milieuadvies
Milieuadvies geeft u nuttige tips over energie-besparing en afvalverwerking.
1.5 Wettelijke garantie
Garantiebepalingen zijn in overeenstemming met EG richtlijn 44/1999/EC en de voorwaarden zoals van toepassing voor het desbetreffende land. Neem voor garantie contact op met uw dealer. Storingen die het gevolg zijn van foutief gebruik vallen niet onder de garantie. De garantie dekt geen wijzigingen aan de apparatuur of gebruik van onderdelen die niet-originele Dometic onderdelen zijn. In dergelijke gevallen en als de instructies voor installatie en gebruik niet worden opgevolgd vervalt de garantie en aanvaardt Dometic geen enkele aansprakelijkheid.
1.6 Beperking van de aansprakelijkheid
Bij de samenstelling van de informatie in deze handleiding is rekening gehouden met de geldende normen en voorschriften alsmede de stand der techniek. Dometic behoudt zich het recht voor te allen tijde wijzigingen aan te brengen aan het product die in het belang van de verbetering van het product en de veiligheid adequaat worden geacht.
Dometic is niet aansprakelijk in geval van schade bij:
■ niet-naleving van de handleiding
■onjuist gebruik
■gebruik van niet originele reserveonderde-
len
■ wijzigingen en ingrepen aan het apparaat
1.7 Klantenservice
Erkende klantenservicepunten vindt u via de telefoonnummers uit het EuroService Network - boekje dat bij iedere koelkast mee-geleverd wordt. U kunt ook op Internet uw meest nabij gelegen klantenservicedesk zoeken via www.dometic.com. Bij telefonisch of schriftelijk contact met de klantenservice s.v.p. altijd model, productnummer, serienummer en evt. de MLC-code opgeven! Deze informatie vindt u op het typeplaatje in de koelkast. Wij adviseren u deze informatie te noteren in de daarvoor bestemde vakjes op het titelblad van deze handleiding.
1.8 Reserveonderdelen
Onderdelen kunt u in heel Europa bestellen bij de afdeling klantenservic.
Bij contact met het Call Center s.v.p. altijd model en productnummer opgeven. Deze informatie vindt u op het typeplaatje in de koelkast.
1.9 Milieuadvies
In de koeleenheid wordt als koelmiddel ammonia gebruikt (een natuurlijke verbinding van waterstof en stikstof). Als blaasmiddel voor de isolatie van PU-schuim wordt ozonvriendelijk cyclopentaan gebruikt.
1.9.1 Afvalverwerking
Gelieve recyclebaar verpakkingsmateriaal in te leveren bij de u bekende inzamelvoorziening. Het apparaat dient u in te leveren bij een afvalverwerkingsbedrijf dat zorg draagt voor verwerking van de recyclebare onderdelen en het restafval volgens de geldende voorschriften. Voor een milieuvriendelijke verwerking van het koelmiddel uit alle absorptiekoeleenheden moet een geschikte afvalverwerkingsinstallatie worden ingezet.
Batterijen horen niet thuis bij het huishoudelijk afval. Geef uw verbruikte batterijen af bij de dealer of bij een inzamelpunt.
1.9.2 Tips voor energiebesparing
Bij een gemiddelde buitentemperatuur van 25 °C is het voldoende als u de thermostaat op de middelste stand zet.
■Doe, indien mogelijk, altijd voorgekoelde producten in de koelkast.
Stel de koelkast niet bloot aan directe zonnestraling of een andere warmtebron (bijv. verwarming).
■Het koelkastaggregaat moet constant worden geventileerd.
■Plaats het legrooster gelijkmatig in de koelruimte.
■Zet legroosters en opbergvakjes niet te vol om de luchtcirculatie in de koelkast niet te belemmeren.
Laat een afstand van ca. 10 mm tussen de producten en de naverdamper ("koelribben") leeg.
■Regelmatig ontdooien bespaart energie (zie Ontdooien).
■Open de deur zo kort mogelijk als u dingen uit de koelkast neemt.
■Zet de koelkast ongeveer 12 uur voordat u deze vult aan.
1.10 Conformiteitsverklaring
Dometic GROUP
U kunt de actuele verklaring van conformiteit ook rechtstreeks bij Dometic GmbH, Siegen, aanvragen.
2.0 Veiligheidsinstructies
2.1 Correct gebruik
De koelkast is ontworpen voor installatie in recreatievoertuigen, zoals caravans en campers. Het apparaat is gecertificeerd voor toe-passing volgens de EG-richtlijn gastroestellen.
Gebruik de koelkast uitsluitend voor het koelen en bewaren van levensmiddelen.
WAARSCHUWING!
De koelkast is niet geschikt voor het bewaren van geneesmiddelen. Lees ook de informatie in de bijsluiter van het medicament.
2.2 Verantwoordelijkheid van de gebruiker
Personen die de koelkast bedienen, moeten vertrouwd zijn met het veilig gebruik ervan en de instructies in deze handleiding kennen.
Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een lichamelijke, sensorische of verstandelijke beperking of een gebrek aan ervaring en/of kennis worden gebruikt, indien zij onder toezicht staan of geinstrueerd zijn over het veilig gebruik van het apparaat en de daaruit voortvloeiende risico's hebben begrepen. Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd. [EN 60335-2-24, 7.12]
2.3 Veiligheid van kinderen bij afvalverwerking
WAARSCHUWING!
Als u de koelkast afdankt, verwijder dan alle koelkastdeuren en laat de opbergrekjes in de koelkast. U voorkomt hiermee insluiting en verstikking.
2.4 Werkzaamheden aan en testen van de koelkast
WAARSCHUWING!
Reparatie- en onderhoudswerkzaamheden aan gasonderdelen, verbrandingsgasafvoer en elektrische onderdelen mogen alleen worden verricht door erkend servicepersoneel. Ondeskundig uitgevoerde werkzaamheden kunnen aanzienlijke materiële schade en/of lichamelijk letsel tot gevolg hebben.
GEVAAR!
Gebruik nooit open vuur als u gasvoeren- de onderdelen en leidingen op lekken controleert!
Er bestaat brand- of ontploffingsgevaar.
WAARSCHUWING!
Open nooit het absorptieaggregaat! Het staat onder hoge druk.
Er bestaat risico op verwondingen!
2.5 Koelmiddelinformatie
Als koelmiddel wordt ammonia gebruikt.
Dit is een natuurlijke verbinding die ook wordt gebruikt in schoonmaakmiddelen (1 liter schoonmaakmiddel kan tot 200 g ammonia bevatten; ongeveer tweemaal zoveel als in de koelkast wordt gebruikt). Natriumchromaat wordt gebruikt als roestwerend middel (1,8 % gewichtspercentage van het oplosmiddel).
Wanneer u een ammoniakgeur ruikt :
WAARSCHUWING!
■Schakel het apparaat uit.
■Open alle ramen en deuren om te zorgen voor ventilatie.
■Verlaat de woonruimte.
■Neem contact op met de erkende klan-tenservice van Dometic.
2.6 Apparaten met elektronische regeleenheid (MES/AES)
Door de autofabrikant wordt vaak een zogenaamd accumanagementsysteem ingebouwd wat ervoor zorgt dat de aanhanger/caravan wordt voorzien van continu spanning.
Als de auto met aanhangwagen/caravan langer dan 30 minuten met uitgeschakelde motor blijft staan, schakelt het accumanagementsysteem automatisch de continu spanning naar de caravan uit (om te voorkomen dat de accu leeg raakt). Koelkasten met elektronische besturing (MES/AES) zijn dan buiten werking.
Controleer of uw auto is voorzien van een accumanagementsysteem.
Voor het gebruik van de MES/AES koelka- sten moet een constante 12V voeding gewaarborgd zijn.
2.7 Gebruik van de koelkast op gas
De bedrijfsdruk van het reduceerventiel op de gasinstallatie moet beslist overeenkomen met de gegevens op het typeplaatje van de koelkast. Vergelijk de bedrijfsdruk op het typeplaatje met de gegevens van de drukverminderaar op de gasfles.
Alle Dometic koelkasten zijn uitgerust voor een aansluitdruk van 30 mbar. Gebruik bij een aansluiting aan een 50 mbar-Anlage de Truma voordrukregelaar VDR 50/30.
WAARSCHUWING!
Het gebruik van het apparaat op gas is niet toegestaan
bij benzinestations
■ op ferry's en op autoslaaptreinen
- tijdens het transporteren van de caravan/motorcaravan met een sleep- of takelwagen.
Schakel het apparaat uit.
Als u gas ruikt :
■Doe alle ramen open en verlaat de ruimte.
■Gebruik geen elektrische apparaten en ver-mijd het gebruik van open vuur.
■Sluit het ventiel van de gasfles en laat het gesloten, totdat de fout is verholpen.
■Neem contact op met een erkend installateur*.
Erkende installateurs zijn geautoriseerde deskundigen, die op basis van hun opleiding en kennis borg staan voor het correct uitvoeren van reparaties.
2.8 Veiligheidsinstructies voor het bewaren van levensmiddelen
Geen enkele koelkast kan de kwaliteit van levensmiddelen verbeteren, ten hoogste kan de kwaliteit van de levensmiddelen op het tijdpunt van opslag gedurende een korte periode behouden blijven.
Let op de volgende speciale omstandigheden bij het bewaren van levensmiddelen in een koelkast die in een voertuig is ingebouwd:
■Verandering van weersomstandigheden, b.v. temperatuurveranderingen.
Hoge binnentemperatuur wanneer het voertuig afgesloten wordt geparkeerd en blootgesteld is aan directe zonnestraling (temperatuur tot 50 °C mogelijk).
■De koelkast is achter een raam ingebouwd, en er is sprake van directe zonnestraling.
■Te vroeg opbergen van de eet- en drinkwaren nadat het apparaat net is ingeschakeld.
■Gebruik van de koelkast op de energiebron 12V-DC tijdens het rijden.
Schommelingen in de voeding op de opstelplaats bij gebruik van de energiesoort 230 V\~.
line
| V~ | C_interior | | ---- | ---------- | | 230 | 5 | | 210 | 7 | | 190 | 10 | | >190 | >15 |Schema
Onder deze speciale omstandigheden is de benodigde temperatuur voor snel bederfelijke producten niet gewaarborgd.
Tot de snel bederfelijke levensmiddelen behoren alle producten met een aangegeven vervaldatum en een bewaartemperatuur van ten hoogste +4 °C of lager, in het bijzonder vlees, gevogelte, vis, worst, kant-en-klaarmaaltijden.
Bevaren van levensmiddelen :
■Rauwe en gekookte eetwaren apart verpakken (b.v. in dozen, aluminiumfolie enz.).
■ De buitenverpakking van de portieverpakkingen alleen er afdoen, als alle belangrijke gegevens zoals b.v. houdbaarheidsdatum ook op de portieverpakkingen staan.
Let op de instructies over de houdbaar-heidsdatum op de buitenverpakking van de producten.
■Gekoelde producten niet te lang buiten de koelkast laten staan.
■Levensmiddelen met de kortste houdbaar-heidsdatum vooraan zetten.
■Restjes weer inpakken en zo snel mogelijk opmaken.
■Handen voor en na aanraking van levensmiddelen wassen.
■De binnenruimte van de koelkast regelmatig schoonmaken.
Let op punt Reiniging van deze gebruik-
saanwijzing.
i
Omgevingsfactoren hebben invloed op de prestaties van het aggregaat. Kies indien de omgevingstemperatuur tussen +15 en +25 °C ligt de middelste stand (vgl. Instellen van de koelruimtetemperatuur). Het aggregaat werkt in het optimale prestatiebereik.
De werking van de Dometic koelkasten berust op het absorptieprincipe. Een absorptiesysteem reageert traag op veranderingen van de thermostaatregelaar, op uitstromende kou bij het opengaan van de deur of op het opbergen van de eetwaren. De apparaten voldoen aan de eisen van de klimaatklasse SN volgens EN/ISO 7371 bij een temperatuurbereik van +10 °C tot 32 °C omgevingstemperatuur.
Monteer de winterafdekkingen, wanneer u bij lage buitentemperaturen verlies van het koelvermogen constateert (vgl. Bedrijf bij lage buitentemperaturen). Bij een omgevingstemperatuur van boven de +32°C gedurende een langere periode adviseren wij de Dometic ventilator (artikel-nr. 241 2985 - 01) te installeren.
3.0 Modelbeschrijving
3.1 Modeltype
Voorbeeld:
0
handmatige energiebronkeuze + handmatige ontsteking (batterijontsteker)
1
handmatige energiekeuze, automatische ontsteking (MES
5
3.2 Typeplaatje van de koelkast
Het typeplaatje vindt u aan de binnenkant van de koelkast. Op het typeplaatje staat alle belangrijke informatie over de koelkast vermeld. U vindt hier het modeltype, productnummer en serienummer. Deze informatie heeft u nodig als u contact opneemt met de klantenservice of bij de bestelling van reserveonderdelen.
2 Productnummer
3 Serienummer
4 Elektrische aansluitwaarden
5 Gasdruk
Technische wijzigingen voorbehouden.
*Gemiddeld verbruik gemeten bij een gemiddelde omgevingstemperatuur van 25°C volgens de ISO-standaard.
Technische gegevens / modellen met platte deur
| Model Afmetingen Bruto inhoudH x B x D (mm) incl./zonder net/accu stroom/gas gewicht piëzo diepte incl. deur vriesvak vriesvak in 24h maat | Aansluitwaarden auto- | Verbruik * Netto- | Ontsteking | |||||
| RMS 8500 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | • | |
| RMS 8501 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | • | |
| RMS 8505 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | • | |
| RMS 8550 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | • | |
| RMS 8551 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | • | |
| RMS 8555 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | • | |
| RM 8500 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | • | |
| RM 8501 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | • | |
| RM 8505 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | • | |
| RM 8550 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | • | |
| RM 8551 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | • | |
| RM 8555 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | • | |
3.4 Verklaring van de koelkast
2 Toets voor deurvergrendeling
3 Vriesvak (uitneembaar)
4 Inschuifbaar draadrooster (optioneel, als vriesvak eruit genomen is)
5 Naverdamper voor koeling
6 Afvoergootje voor dooiwater
7 Groentelade
8 Opbergvak boven met klep, optioneel met eierrekje
9 Opbergvak onder met flessenhouder
4.0 Gebruik van de koelkast
Deze koelkast werkt op drie verschillende energiebronnen:
■ Netspanning (230V)
Gelijkspanning (12V)
■Gas (vloeibaar gas propaan/butaan)
De gewenste energiebron kiest u met de energiekeuzeschakelaar (modellen met batterijontsteker) of de energiekeuzetoets (MES, AES). Modellen met automatische energieselectie (AES) zijn bovendien voorzien van de "Automatic mode" functie. De AES-elektronica kiest automatisch de meest efficiënte energiebron.
i
■Wanneer het apparaat voor het eerst in werking wordt gezet, komt er mogelijk een geur vrij die na enkele uren verdwijnt. Zorg dat ook de woonruimte goed wordt geventileerd.
Stel het voertuig horizontaal af; met name bij ingebruikname en het laden van de koelkast voor aanvang van de reis.
■Het koelkastaggregaat werkt geruisloos.
■Het diepvriesvak wordt na ongeveer een uur koud; de koelkast is na een paar uur op de gewenste bedrijfstemperatuur.
4.1 Reiniging
Voordat u de koelkast in gebruik neemt, is het aan te raden het apparaat eerst van binnen schoon te maken. Wij adviseren een regelmatige reiniging.
Gebruik een zachte doek en lauwwarm water met een mild schoonmaakmiddel.
Vervolgens met schoon water afwassen en afdrogen. Houd de afvoergootje voor dooiwater vrij van afzettingen.
Gebruik geen zeep of harde, bijtende of op soda gebaseerde schoonmaakmiddelen om aantasting van het materiaal te voorkomen. Zorg ervoor dat de afdichtstrip van de deur niet in contact komt met olie of vet.
4.2 Onderhoud
Wij wijzen u erop dat volgens de geldende voorschriften de gasapparatuur en de aangesloten rookgasafvoer vóór het eerste gebruik en daarna om de 2 jaar moeten worden geïnspecteerd door een erkend installateur op overeenstemming met de Europese Norm EN 1949. Van deze inspectie wordt een certificaat uitgegeven. Het is de verant woordelijkheid van de eindconsument om deze inspectie uit te laten voeren.
De gasbrander moet ten minste eens per jaar en daarnaast indien nodig worden schoongemaakt. Bij het gebruik op lpg (tank of gasflessen) wordt de onderhoudsinterval korter, nl. ieder halfjaar of kwartaal.
Bewaar kwitantiebewijzen van onderhoudsbeurten aan uw koelkast.
■Reparatie- en onderhoudswerkzaamhe den aan gas- en elektrische apparatuur mogen alleen worden uitgevoerd door een erkend installateur.
Wij adviseren u deze werkzaamheden uit te laten voeren door een klantenservicecentrum.
Wanneer uw voertuig langere tijd gestald is geweest, is een onderhoudsbeurt van de koelkast aan te bevelen. Neem daartoe contact op met onze klantenservice.
4.3 Werking op elektriciteit
12V-spanning (boordaccuvoeding)
LET OP!
De 12-V-energiebron moet alleen bij draa- iende motor worden gekozen, om lee- gloop van de voertuig-accu te voorkomen.
230V-spanning
LET OP!
Kies deze modus alleen dan, wanneer de spanningsvoorziening van de stroomaansluiting met de op het typeplaatje aangegeven waarde overeenkomt. Bij afwijkende waarden kan het apparaat beschadigd raken!
4.4 Gas als energiebron (vloei-baar gas)
■ De koelkast werkt alleen op vloeibaar gas (propaan, butaan) dus niet op aardgas, of steenkoolgas.
Bij het gebruik van lpg moet u erop letten dat de brander door de andere verbranding vaker gereinigd moet worden (aanbevolen wordt 2 - 3 keer per jaar).
In Europa is werking op gas tijdens het rijden toegelaten, indien de gasinstallatie van het voertuig is voorzien van een breukbeveiliging voor de gasslang. Neem ook de nationale regelgeving van het desbetreffende land in acht.
Vanaf een hoogte van ca. 1000 m NN kunnen bij het ontsteken van het gas storingen optreden die een fysische oorzaak hebben (geen defect!).
Bij het eerste gebruik en na het vervangen van de gasfles kan er zich lucht in de gasleidingen bevinden. Door kort gebruik van de koelkast en eventuele andere gasapparaten (bijv. fornuis) worden de gasleidingen ontlucht. Het gas ontsteekt dan zonder vertraging.
Alle koelkasten met handmatige ontsteking hebben een automatische vlambeveiliging. Dit betekent dat de gastoevoer na ca. 30 seconden automatisch onderbroken wordt, zodra de vlam uitgaat.
WAARSCHUWING!
In de omgeving van benzinepompstations is het gebruik op gas per definitie verboden!
Voordat u de koelkast in de gasmodus in gebruik nemen:
■ Open het ventiel van de gasfles.
■ Open de afsluitkraan van de gastoevoer voor de koelkast.
4.5 Verklaring van de bedie- ningselementen
INDICATIE!
Ga verder met de beschrijving die op UW model van toepassing is.
Handmatige energiekeuze / handmatige ontsteking batterijontsteker (RM 8xx0) :
1 = Schakelaar ON / energiekeuzeschakelaar
2 = Thermostaat
3 = Batterijontsteker (gas)
4 = Vlammenindicator (Galvanometer
1 = Toets AAN / UIT
2 = Energiekeuzeschakelaar 230V\~
3 = Energiekeuzeschakelaar GAS
4 = Energiekeuzeschakelaar 12V-
6 = Temperatuurniveautoets
7 = Temperatuurniveauweergave
8 = Storings-led / Resettoets GASSTORING
Inschakelen/Uitschakelen
■Schakel het apparaat in door toets (1) 2 sec. ingedrukt te houden
■Schakel het apparaat uit door toets (1) langer dan 2 sec. ingedrukt te houden
Netspanningsmodus (230V\~)
■ Kies met toets (2) "Netspanning"
■Stel met toets (6) de temperatuurniveaus in
Accumodus (12V- boordaccu-/batterijvoeding)
■Kies met toets (4) "Accuspanning"
■Stel met toets (6) de temperatuurniveaus in
GAS modus
■Kies met toets (3) "gas"
■Stel met toets (6) de temperatuurniveaus in
■Schakel het apparaat in door toets (1) 2 sec. ingedrukt te houden
■Schakel het apparaat uit door toets (1) langer dan 2 sec. ingedrukt te houden
Handmatige modus
■ Kies met de toetsen (2, 3, 4) de gewenste energiebron
■Stel met toets (6) de temperatuurniveaus in
Automatische modus
■ Schakel met toets (5) over op "Automatisch" Automatische energiekeuze (afhankelijk van beschikbaarheid):
1.) Zonne-energie (12V-)
2.) 230V\~
3.) 12V-
4.) Vloeibaar gas
■Stel met toets (6) de temperatuurniveaus in
4.6 Model RM 8xx0
Modellen met batterijontsteker (handmatige energiekeuze)
4.6.1 Werking op elektriciteit
Schakel het apparaat in door energiekeuze- schakelaar (1) naar rechts te draaien op de stand:
voor 230V,
voor 12V.
4.6.2 Gas als energiebron
-
Zet energiekeuzeschakelaar (1) op stand ⚠️.
-
Draai de thermostaatregelaar (2) naar rechts en druk hem in. Houd de regelaar ingedrukt.
-
Druk vervolgens knop (2) van de batterijontsteking in en houd hem ingedrukt. De ontsteking gebeurt automatisch.
-
De wijzer van de galvanometers (4) loopt naar het groene gedeelte wanneer de vlam ontstoken is. De koelkast is nu aan. Houd draaiknop (2) nog ca. 15 sec. ingedrukt en laat hem dan los.
4.6.3 Instellen van de koelruimtetemperatuur
Met draaiknop (2) selecteert u de temperatuur van de koelruimte.
De scala begint bij de MIN stand (smal balkje = warmste temperatuur) en gaat tot de MAX stand (breed balkje = koud-
ste temperatuur).
Let er s.v.p. wel op dat deze temperatuurindeling geen absolute temperatuurwaarden inhoudt.
i
Kies indien de omgevingstemperatuur tussen +15 en +25 °C ligt de middelste stand (A). Het aggregaat werkt in het optimale prestatiebereik.
■ 12V modus: De koelkast werkt nu zonder temperatuurscontrole (continue werking).
4.7 Model RM 8xx1
MES-modellen (handmatige energiekeuze)
4.7.1 Werking op elektriciteit
Schakel het apparaat in door toets (1) gedurende 2 seconden in te drukken.
De koelkast start met de laatst gekozen energiebron.
230 V-modus :
Druk op toets (2):
12 V-modus :
Druk op toets (4):
4.7.2 Gasmodus
Gas-modus :
Druk op toets (3):
De ontsteking gebeurt automatisch d.m.v. een ontstekingsautomaat.
De vlam dooft automatisch nadat de vooringestelde koelruimtetemperatuur is bereikt en de brander wordt opnieuw ontstoken als de koelruimtetemperatuur weer is opgelopen. Als er na de eerste poging nog geen vlam brandt, herhaalt de ontstekingsautomaat de ontsteking tweemaal (duur 30 sec.) met intervallen van 2 minuten. Als de vlam daarna nog niet brandt, wordt er een foutmelding weergegeven.
4.7.3 Instellen van de koelruimtetemperatuur
Met toets (6) selecteert u de temperatuur van de koelruimte.
De met de ingestelde temperatuur corresponderende indicatie-leds (7) lichten op.
De schaal begint bij de MIN stand met de laagste led (kleinste staaf = hoogste temperatuur) en loopt op tot de MAX stand met de hoogste led (grootste staaf = laagste temperatuur). Let er s.v.p. wel op dat deze thermostaatindeling geen absolute temperatuurwaarden inhoudt.
4.8 Model RM 8xx5
AES-modellen (handmatige en automatische energiekeuze)
Schakel het apparaat in door toets (1) gedurende 2 seconden in te drukken.
De koelkast start met de laatst gekozen energiebron.
230V-modus :
Druk op toets (2) :
12V-modus :
Druk op toets (4) :
Gas-modus :
Druk op toets (3) :
Schakel het apparaat in door toets (1) gedurende 2 seconden in te drukken.
De koelkast start met de laatst gekozen energiebron.
Druk op toets (5): A
De elektronica maakt na het inschakelen zelfstandig de keuze uit de drie mogelijke energiebronnen 230V - 12V - vloeibaar gas. De regelelektronica zorgt er automatisch voor dat de koelkast gevoed wordt met de voor de desbetreffende situatie meest optimale energiebron.
Prioriteitsvolgorde: 1.) Zonne-energie (12V DC)
2.) 230V AC
3.) 12V DC
4.) Vloeibaar gas
Wanneer de netspanning hoog genoeg is (>195V), dan wordt deze energiebron als eerste optie gekozen. Indien er een zonnepaneel geïnstalleerd is dat de koelkast kan voeden, wordt het eerst de 12V-zonnepaneelinstallatie gekozen.
De 12V-energiebron werkt alleen bij draaiende motor.
In overeenkomst met de prioriteitsvolgorde van de regelelektronica wordt GAS alleen als energiebron gekozen als geen van beide elektrische energietypes beschikbaar zijn.
U kunt op ieder willekeurig moment terug- schakelen naar handmatige energiekeuze.
4.8.3 Instellen van de koelruimtetemperatuur
Zie Pt. 4.7.3 Instellen van de koelruimtetemperatuur.
Om een ongewild overschakelen op gas tijdens het tanken uit te sluiten, schakelt de elektronische regelunit pas 15 minuten na uitschakeling van de motor weer over op gas als energiebron voor de koelkast. Gedurende deze periode staat het apparaat op "standby".
De temperatuurniveau-leds branden dan niet, terwijl alle andere indicators actief blijven.
WAARSCHUWING!
Bij benzinepompstations is het gebruik van open vuur verboden.
Duurt het oponthoud aan het benzinestation langer dan 15 minuten, dan moet de koelkast uitgeschakeld of op een andere energiebron overgeschakeld worden.
4.8.5 Extra functies (MES en AES)
De helderheid van de indicator-leds neemt na een paar seconden af als u geen andere toetsen indrukt. De indicator licht weer op als u op een toets drukt. Druk nogmaals op de toets om de gewenste functie te active-ren.
■Storingen worden aangegeven door een knipperende LED.
Als de deur te lang open staat (langer dan 2 minuten), gaat er een waarschuwingssignaal af (pulserende fluittoon).
Als de elektronische besturing een storing herkent, gaat er een waarschuwingssignaal af (pulserende fluittoon). Gelijktijdig knippert de LED (zie Pt. Storingsmeldingen en handelwijze bij storingen ).
4.9 Autarkische gaswerking en optioneel batterijvak
Optioneel is er voor de modellen RM 8xx1 (apparaten met elektronische regeleenheid) een batterijvak in de elektronicabehuizing beschikbaar voor interne (onafhankelijke) voeding van de elektronica.
Batterijen zijn niet inbegrepen!
Plaats batterijen (8 x AA 1.5 V) in het batterijvak voordat u de koelkast gebruikt.
Als de 12 V-boordgelijkspanningsvoeding actief is, kunt u alle bedieningsmodes kiezen. Het batterijvak is uitgeschakeld.
Als de 12 V-boordgelijkspanningsvoeding niet aanwezig is, of als de voeding tijdens gebruik wordt onderbroken, schakelt de elektronische regeleenheid automatisch over op de batterijspanning in het apparaat.
De koelkast kan nu alleen worden gebruikt in de gasmodus.
Alle LED-indicators, met uitzondering van de GAS-LED, zijn uit bij bedrijf met de batterijen in het apparaat. De GAS-LED knippert elke 15 seconden.
Als u op een toets drukt, lichten ook de temperatuurniveau-leds (7, Afb. 8) op.
Als de batterijspanning in het apparaat te laag is, klinkt er elke 15 seconden een geluidssignaal (fluittoon). Vervang in dat geval de batterijen in het batterijvak.
4.9.1 Batterijen plaatsen/vervangen
Schakel de koelkast uit zoals beschreven bij punt Uitschakelen.
Afb. 22
Afb. 23
LET OP!
■Verwijder lege batterijen.
Vervang de batterijen volledig.
- Gebruik niet verschillende typen batterijen door elkaar.
■ Let op de polariteit !
Plaats geen niet-oplaadbare batterijen in een oplader.
■ Verwijder oplaadbare batterijen uit het batterijvak voordat u ze oplaadt.
■Voorkom dat de contactpunten in het batterijvak worden kortgesloten!
■Verwijder de batterijen uit het batte-rijvak als u de koelkast lange tijd niet gebruikt.
Bescherm het milieu!
Batterijen horen niet thuis bij het huishoudelijk afval. Geef uw verbruikte batterijen af bij de dealer of bij een inzamelpunt.
4.10 Deurvergrendeling
LET OP!
Sluit de deur van de koelkast en vergren- del hem altijd voordat u gaat rjiden!
Open de deur door op de vergrendelingstoets te drukken en trek de deur open (zie Afb. 24).
Sluit de deur weer en duw hem goed dicht. Het sluiten van de vergrendeling is duidelijk te horen.
Als het voertuig geparkeerd staat, kan de vergrendelingshaak vastgezet worden om de deur makkelijker te openen (zie Afb. 26-27).
4.10.1 Vastzetten en losmaken van de deurslotgrendel bij het parkeren van het voertuig
Parkeert u het voertuig voor een langere periode, dan kunt u de vergrendelingshaak van de deur met een grendel vastzetten. U kunt de deur nu gewoon opentrekken en hoeft de vergrendelingsstoets niet in te drukken.
De binnenverlichting wordt gestuurd via een deurcontact. Als de deur langer dan 2 minuten blijft openstaan, klinkt er een geluidssignaal (een herhalende fluittoon).
Uitzondering: Modellen met batterijontsteker.
Gelieve bij storingen contact op te nemen met uw erkende Dometic klantenservice.
4.12 Opbergrekjes plaatsen
U kunt de roosters eruit halen door ze een beetje op te tillen en uit de geleiding te trekken. U kunt de indeling geheel naar wens variëren.
4.13 Uitneembaar vriesvak
Als u het vriesvak niet nodig heeft, kunt u het aan beide zijden ontgrendelen en eruit halen.
- Ontgrendel het vriesvak aan beide zijden.
- U kunt het vriesvak er nu uit halen.
Berg het vriesvak zorgvuldig op om beschadigingen te voorkomen.
Als u het vriesvak niet nodig heeft en eruit haalt, kunt u een extra rooster (3) plaatsen. Roosters zijn als extra accessoires verkrijgbaar bij Dometic.
4.14 Batterij van de onsteker vervangen
Modellen met batterijontsteker (RM 8xx0)
Draai met behulp van een schroevendraaier het kapje van de drukknop (1) ca. 90° naar links. Na het aftrekken van het kapje kan de batterij (2) (1.5V AAA/R3/Micro) eruit genomen en vervangen worden.
Let op de juiste polariteit!
4.15 Bedrijf bij lage buitentemperaturen
Controleer regelmatig of de ventilatieroosters (1) en de gasafvoer (2) niet door sneeuw, bladeren en dergelijke zijn geblokkeerd
Koude lucht kan het vermogen van het aggregaat beperken. Monteer de winterafdekkingen (3), wanneer u bij lage buitentemperatu- ren verlies van het koelvermogen constateert. Op die manier wordt het aggregaat tegen koude lucht beschermd.
Ventilatierooster LS100
Koelkast met max. capaciteit van 130 l: Monteer de bovenste winterafdekking niet tijdens de werking op gas.
* zie de Technische gegevens of de gegevens op het typeplaatje
Gebruik beide afdekkingen voor de winter, wanneer het voertuig gedurende langere tijd gestald of van buiten schoongemaakt wordt.
De volgende ventilatieroostercombinaties kunnen op uw voertuig zijn gemonteerd: LS 100 en LS 200 of twee keer LS 200 voor koelkasten met een max. capaciteit van 130 l; twee keer LS 300 (zonder afb.) voor koelkasten met een capaciteit vanaf 130 l. Let daarop bij de aankoop van winterafdekkingen.
Dometic biedt voor het ventilatierooster LS 300 de winterset EWS 300 aan die bij zeer lage temperaturen vanaf +5 °C tot -30 °C kan worden ingezet.
4.16 Bewaren van levensmiddelen en bereiding van ijsblokjes
4.16.1 Bewaren van producten in de koeling
■Schakel de koelkast ongeveer 12 uur voor het vullen in.
■Vul de koelkast altijd met voorgekoelde producten. Let er bij de aankoop en het transportal op, dat de producten goed zijn gekoeld. Gebruik een koeltas.
■Open de deur zo kort mogelijk als u dingen uit de koelkast neemt.
■ Producten moeten verpakt, het beste in ge sloten dozen, aluminiumfolie of iets dergelijks en apart worden bewaard om uitdrogen en geurtjes te vermijden.
■Zet warme levensmiddelen nooit direct in de koelkast, altijd eerst laten afkoelen.
■ Producten die vluchtige, brandbare gassen kunnen afgeven, mogen niet in de koelkast worden bewaard.
■Zet legroosters en opbergvakjes niet te vol, om de luchtcirculatie in de koelkast niet te belemmeren.
■Laat een afstand van ca. 10 mm tussen de producten en de naverdamper ("koelribben").
Stel de koelkast niet bloot aan direct zonlicht. Denk eraan dat de binnentemperatuur van een gesloten voertuig door zonnestraling sterk kan oplopen, waardoor het koelvermogen van de koelkast kan verminderen.
■De vrieseenheid moet constant worden geventileerd. De ventilatieroosters mogen niet afgedekt worden.
4.16.2 Bewaren van producten in het vriesvak
■Bewaar geen koolzuurhoudende dranken in uw vriesvak.
■Het vriesvak is geschikt voor het bereiden van ijsblokjes en voor het kortdurend opslaan van bevoren levensmiddelen. Het is niet geschikt om levensmiddelen in te vriezen.
Bij een omgevingstemperatuur die lager is dan +10°C kan een gelijkmatige regeling van de vriesvaktemperatuur niet worden gegarandeerd, als de koelkast gedurende langere tijd aan deze temperatuur is bloot-gesteld. Hierdoor kan de temperatuur in het vriesvak stijgen, waardoor de daarin bewaarde producten zullen ontdooien.
4.16.3 Koelkastvakken
① Vriesvak :
reeds ingevroren voedsel (diepgevroren voedsel)
2 Middelste vak:
Zuivelproducten, kant-en-klaarmaaltijden
③ Onderste vak:
Vlees, vis, te ontdooien voedsel
4 Groentevak:
Salades, groenten, fruit
5 Bovenste deurvak: Eieren, boter
6 Middelste deurvak:
Blikjes, dressings, ketchup, jam
7 Onderste deurvak (drankenvak): Dranken in flessen of pakken
4.16.4 Bereiding van ijsblokjes
Ijsblokjes kunt u het best 's nachts maken. 's Nachts moet de vriezer minder hard werken en heeft het apparaat meer reservecapaciteit.
-
Vul het ijsklontjes-bakje met drinkwater.
-
Plaats het bakje in het vriesvak.
WAARSCHUWING!
Gebruik alleen drinkwater!
4.17 Uitschakelen
Bij de modellen met batterijontsteker zet u de energiekeuzeschakelaar (1) op de "UIT" stand. Het apparaat is nu uitgeschakeld (Afb. 40).
■ MES en AES modellen schakelt u uit met de toets (2). Houd de toets (2) 3 seconden
ingedrukt. Het display gaat uit en het apparaat is compleet uitgeschakeld (Afb. 41).
Ontgrendel het slot van de deurvergrendeling door dit in te drukken en schuif het naar voren. Als u de deur nu dicht doet, blijft de koelkast op een kiertje open staan om schimmelvorming te vermijden.
- Gebruikt u de koelkast langere tijd niet, sluit dan het afsluitventiel in het voertuig en het ventiel van de gasfles.
4.18 Ontdooien
Geleidelijk zet zich ijs af op de vinnen aan de binnenkant van de koelkast. Een sterkere ijsvorming aan één zijde kan optreden en betekent niet dat de koelkast niet goed functioneert. Als de ijslaag ongeveer 3 mm dik is, moet u de koelkast ontdooien.
■Schakel de koelkast uit zoals beschreven bij punt Uitschakelen.
■Verwijder het ijsklontjesbakje en alle levensmiddelen.
■Laat de deur van de koelkast open om schimmelvorming te vermijden.
Na het ontdooien (het vriesvak en de vinnen zijn ijsvrij) droogt u beide koelcompartimen- ten met een doek af.
Opmerking: Dooiwater uit het hoofdcompartiment van de koelkast loopt in een container achterin de koelkast. Van hieruit verdampt het water.
Plaats voor het ontdooien een doek in het vriesvak en de koelruimte om overtollig water op te vangen.
LET OP!
U mag de ijslaag niet met kracht verwijderen of het ontdooien met een warmtebron versnellen!

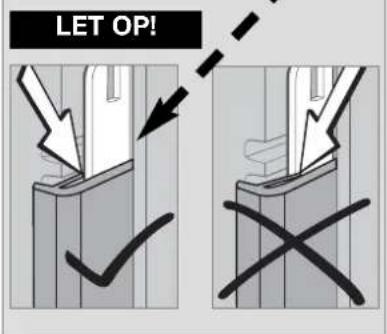

4.19 Decorpaneel vervangen
Modell RMS 84xx, RM 8xxx, RM(S)L 8xxx (met rand)
■Haal zijstrip (1) van de deur af (strip is aan- gedrukt, niet opgeschroefd).
■ Schuif nu deconpaneel (2) uit de deur en zet het nieuwe decorpaneel erin. Breng vervolgens strip (1) weer aan.
Afmetingen van het decorpaneel (met rand) :
RMS 84xx, RM 8xxx
Kastbredte 486 mm
Hoogte
Breedte Dikte
743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm
Kastbredte 523 mm
Hoogte
Breedte Dikte
743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm
RM(S)L 8xxx
Kastbredte 523 mm
Hoogte
Breedte Dikte
1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm
Modell RMx(L) 8xxx (decorpaneel zonder rand)
4.20 Handelwijze bij storingen
Storing: de koelkast koelt niet voldoende.
| Mogelijke oorzaak | Wat kunt u zelf doen? |
| - De ventilatie van het koelaggregaat is niet voldo-ende.- De thermostaatregelaar staat te laag.- Op de verdamper zit veel ijs.- De koelkast werd op korte termijn met teveel warme levensmiddelen gevuld.- De koelkast is nog niet lang ingeschakeld.- De omgevingstemperatuur is te hoog. | - Controleer of de ventilatieroosters niet geblok-keerd zijn.- Zet de thermostaatregelaar hoger.- Controleer of de deur van de koelkast goed sluit.- Levensmiddelen eerst laten afkoelen.- Controleer de koeling na 4-5 uur.- Verwijder tijdelijk de ventilatieroosters. |
Storing: de koelkast werkt niet op gas.
| Mogelijke oorzaak | Wat kunt u zelf doen? |
| - De gasfles is leeg.- Is de voorgeschakelde afsluiter geopend?- Zit er lucht in de leiding? | - Gasfles wisselen.- Afsluiter openen.- Apparaat uitschakelen en opnieuw opstarten.Deze handeling evt. 3 - 4 keer herhalen. |
Storing: de koelkast werkt niet op 12V.
| Mogelijke oorzaak | Wat kunt u zelf doen? |
| - De zekering in het voertuig is defect.- De accu is leeg.- De ontsteking is niet ingeschakeld.- Verwarmingselement defect (zie ook storings-melding). | - De zekering vervangen.- De accu controleren en opladen.- De motor starten.- Neem contact op met de Dometic klantenser-vice. |
Storing: de koelkast werkt niet op 230V.
| Mogelijke oorzaak | Wat kunt u zelf doen? |
| - De zekering in het voertuig is defect.- Het voertuig is niet op het electriciteitsnet aan gesloten.- AES: Werking op gas ondanks aansluiting op electriciteitsnet?- Verwarmingselement defect (zie ook storings melding). | - De zekering vervangen.- Weer op electriciteitsnet aansluiten.- Apparaat schakelt vanwege te lage netspanning op gas over (schakelt automatisch op de 230V- voorziening terug).- Neem contact op met de Dometic klantenser vice. |
4.21 Storingsmeldingen en handelwijze bij storingen
■ Bij koelkasten met elektronische functie (MES, AES) worden storingen door het knipperen van LED of display aangegeven.
In geval van storing knippert de LED-indicatie "storing" (8). Bij AES-modellen gaat er een alarm af.
Voordat u contact opneemt met de afdeling klantenservice, controleert u of:
■U de instructies onder "Bediening van de koelkast" hebt opgevolgd.
■De koelkast waterpas staat.
■Het mogelijk is de koelkast te gebruiken met een andere beschikbare krachtbron.
4.21.1 Statusindicators
Afb. 51
① = Toets AAN / UIT
2 = Energiekeuzeschakelaar 230V AC
3 = Energiekeuzeschakelaar GAS
4 = Energiekeuzeschakelaar 12V DC
5 = Keuzeschakelaar "AUTOMATISCH"
6 = Temperatuurniveautoets
7 = Temperatuurniveauweergave
8 = Storings-led / Resettoets GASSTORING
Accumodus (12 V = boordaccu)
| Indicator | Storing | Oplossing | |
 | knippert + geluidssignaal 20 sec. | 230V-modus: "230V" niet beschikbaar of spanning te laag | Controleer aansluiting netvoeding, spanning net-voeding, zekering |
 | knippert + geluidssignaal 20 sec. | 12V-modus: "12V" niet beschikbaar of spanning te laag | Controleer aansluiting 12 V voeding, boordaccu, zekeringAES: Controleer D+ signaal |
 | knippert + geluidssignaal 20 sec. | GAS/Auto-modus: Brander niet ontstoken | Controleer gastoevoer (gasfles, gasklep)Druk op de toets (8) nadat de storing is opgelost. |
| Geluidssignaal, 15 sec. met intervallen van 2 minuten | De binnenverlichting is ingeschakeld | Sluit deur, controleer deurcontact | |
 | knippert + geluidssignaal 20 sec. | 230V-modus: 230V-ver-warmingselement defect | 230V-verwarmingselement laten vervangen.Neem contact op met de klantenservice |
 | knippert + geluidssignaal 20 sec. | 12V-modus: 12V-ver-warmingselement defect | 12V-verwarmingselement laten vervangen.Neem contact op met de klantenservice |
| 7 | knippert | maakt geen contact/is defect | Neem contact op met de klantenserviceTemperatuursensor |
 | knippert + geluidssignaal 20 sec. | Brander of koeleenheid defect | Controleer brander, branderkop, neem indien nodig contact op met de klantenservice voor vervangen van onderdeel. |
Batterijmodus (interne voedingsbron)
| Indicator | Storing | Oplossing |
| 3 knippert helder8 | Brander niet ontstoken | Controleer gastoevoer (gasfles, gasklep)Druk op de toets (8) nadat de storing is opgelost. |
| 3 knippert helder7 | Brander of koeleenheid defect | Controleer brander, branderkop, neem indien nodig contact op met de klantenservice voor vervangen van onderdeel. |
| Geluidssignaal met intervallen van 15 seconden | Onderspanningdetectie (interne batterijen) | Vervang batterijen |
| Automatisch schakelen van externe naar interne voedingsbron werkt niet.(Afwezigheid van de 12V boordaccuvoeding voor de elektronische regeleenheid) | Koelkast werkt niet; gasmodus werkt niet hoewel de batterijen zijn geplaatst. | Schakel de koelkast uit en begin opnieuwDe boordaccuvoeding werd onderbroken tijdens het starten van de gasmodus.Opmerking: Er wordt niet automatisch geschakeld tijdens het ontsteken. |
