Tuotetyyppi	Karaokejärjestelmä
Merkki	KONIG
Malli	HAVKCD12
Virtalähde	230 V AC ~ 50 Hz
Taajuusvaste (CD-soitin)	60 Hz - 15 kHz (±3 dB)
Signaali-kohinasuhde	50 dB
D/A-muunnin	1-bittinen DAC 8x ylinäytteenottodigitaalisuodattimella
Mikrofonitulot	2 (jack-liitännät)
Säätimet	Mikrofonin volyymi 1 ja 2, päävolyymi, kaiku, AVC
Toistotoiminnot	Toisto/Tauko, Pysäytys, Kappaleen eteen/taakse hyppy, Toisto (kappale/kaikki)
Audiolähdöt	Peritel (SCART), RCA (L/R)
Näyttö	LED-näyttö (kappaletiedot)
Mikrofoniteline	Kyllä (teline mukana)
Mukana tuleva kaapeli	Peritel-kaapeli
Lisävarusteet	Mikrofoni(t) mukana
Turvallisuus	Älä avaa, vältä vettä/kosteutta, irrota virtajohdosta ongelmatilanteissa
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Vaatimustenmukaisuus	EU-direktiivit 89/336/ETY ja 73/23/ETY, standardit EN55013, EN55020, EN61000-3-2, EN61000-3-3, EN60065
Takuu	Ei vastuuta muutoksista tai virheellisestä käytöstä
Yleistä tietoa	Muotoilu ja ominaisuudet voivat muuttua

Usein kysytyt kysymykset - HAVKCD12 KONIG

Kuinka liitän karaokejärjestelmän televisiooni?

Käytä mukana tulevaa Peritel-kaapelia yhdistääksesi laitteen Peritel-lähtö televisioon CD+G-laululyriikoiden näyttämiseksi.

Kuinka käytän mikrofonia?

Liitä mikrofoni johonkin mikrofonituloon, laita mikrofonin kytkin ON-asentoon, säädä mikrofonin ja päävolyymiä tarpeen mukaan.

Kuinka toistan kappaletta uudelleen?

Paina Toisto-painiketta toiston aikana. Vilkunta osoittaa nykyisen kappaleen toistoa, jatkuva valo toistaa kaikki kappaleet.

Kuinka säädän kaiun?

Käytä laitteessa olevaa Kaiku-säädintä lisätäksesi tunnelmaa ääneesi.

Mitä teen, jos CD ei toista?

Varmista, että CD on oikein paikallaan tulostettu puoli ylöspäin ja lokeron luukku on kiinni. Tarvittaessa puhdista CD pehmeällä liinalla.

Kuinka pysäytän toiston?

Paina Pysäytys-painiketta lopettaaksesi toiston kokonaan. Väliaikaista taukoa varten paina Toisto/Tauko-painiketta.

Voinko käyttää järjestelmää ilman televisiota?

Kyllä, voit käyttää RCA (L/R) -audiolähtöjä liittääksesi laitteen erilliseen audiovahvistimeen.

Mitä turvaohjeita on?

Älä avaa laitetta sähköiskujen välttämiseksi. Vältä altistamista vedelle tai kosteudelle. Irrota virtajohdosta ongelmatilanteissa. Puhdista vain kuivalla liinalla.

Kuinka valitsen tietyn kappaleen ennen toistoa?

Ennen Toisto-painikkeen painamista käytä hyppypainikkeita (◄ tai ►) valitaksesi haluamasi kappaleen numero, paina sitten Toisto/Tauko.

Mitä teen toimintahäiriön sattuessa?

Irrota laite verkkovirrasta ja muista laitteista. Ota yhteyttä valtuutettuun teknikkoon korjausta varten. Älä avaa laitetta itse.

KÄYTTÖOHJE HAVKCD12 KONIG

BRUKSANVISNING (s. 34)

KARAOKESYSTEM

NAVOD KPOUZITI (s.38)

KARAOKE

MANUAL DE UTILIZARE (p. 42)

SISTEM KARAOKE

ENGLISH

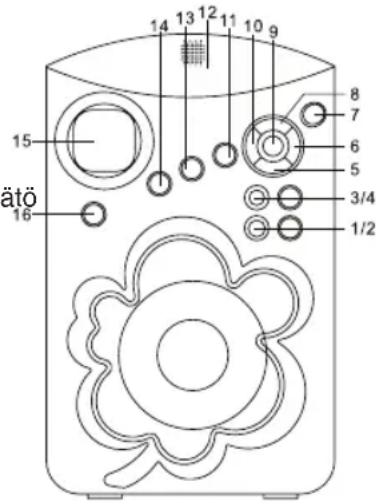

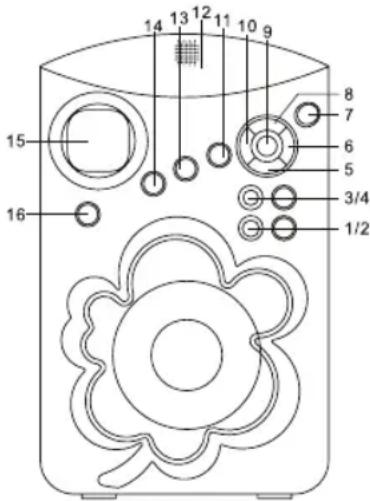

1. MIC 2 input socket
2. MIC 2 volume control
3. MIC1 input
4. MIC 1 volume control
5. Stop button
7. Standby button

8. Repeat button
   9 Play/pause button
   10.

9. Master volume control

10. Open/close button
11. Music/vocal button
12. Echo control
13. Display
14. AVC control
15. MIC holder

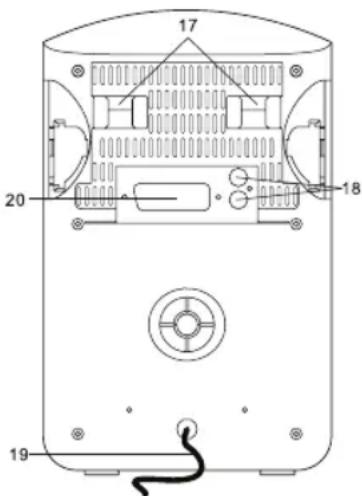

16. Audio out
    19.AC cord
17. SCART out

AUDIO-OUT

-äanenvoimakkuudensàatö

1. MIC 1 -tulo

2. MIC 1

-äenvoimakkuudensàtö

1. Pysäytyspainike

1. Valmiustilapainike

2. Toistopainike

3. Soitto-/keskeytyspainike

AUDIO-LÄHTÖ

SCART-LIITIN JA KAAPELI

Yksikössä on SCART-kaapeli.

Kytke SCART-kaapeli HAV-KCD11-laitteeseen ja TVyksikköön nahdäkesi CDG-levyn sanat tevisiosta.

AUDION LAHTÖ

Yksikon takana on pari RCA-liitintä, jotka on merkitty AUDIO OUT L / R. Niiden avulla audiosignaali voidaan HAV-KCD11-laitteesta kytkeä erilliseen audiovahvistimeen sen vahvistusta varten.

LAULAMINEN MUSIIKIN KUULUESSA

Mikrofonia voidaan kayttaa yhdessa CD-toimintoen kanssa

1. Aseta pakkauksen mikrofoni jompaan kumpaan MIC-tuloon.
2. Aseta mikrofonin On/off-virtakytkin asentoon ON ja käytä mikrofonia.
3. Sääda MIC 1 tai MIC 2 -äenenvoimakkuuksia ja äenenvoimakkuuden päkytkintä vaatimuksen mukaan.
4. Lisaa aeneen taustaaani saatamalla kaikuominaisuutta vaatimuksen mukaan.
5. Leikkaa ja hallitse soitetun musiikin sanoja AVC-kytkimellä.
6. Kytke karaokelevyn soiton aikana MUSIC / VOCAL (MUSIKKI/ÄÄNI) -säadin musiikkipuolele sātäaksesi musiikin äenenvoimakkuutta ja äänipuolle sātaaksesi änen voimakkuutta.

CD:N SOITTO

1. Paina CD-luukkua avataksesi levytilan, aseta CD-levy paikoilleen.
2. Sulje ovi, laite hakee kappaleen ja naytossa nikyy kappaleiden kokonaislukumara.
3. Paina painiketta /II, levyn soitto kaynnistyy ensimmäisen kappaleen alusta.
4. Paina 山 tai -painiketta haluamasi kappaleen valitsemiseksi.

Yksittänen kappale voidaan valita painamalla painiketta 山 tai . Jos nain tehdäen ennen painikkeen /II painallusta, levyn soitto alkaa valitusa kappaleesta silloin, kun painiketta /II painetaan.

CD:N PYSÄYTYS SOITON AIKANA

1. Paina pysäytyspainiketta, levyn soitto pysähtyy, soiton osoitin sammuu ja näytössä nakyy kappaleiden kokonaislukumäärä.
2. Pysayta soitto valiaikaisesti (keskeytystila) painamalla painiketta /II, levyn soitto keskeytyy kyseiseen kappaleen kohtaan.
3. Jatka levyn soittoa painamalla painiketta uudelleen. Soittimen osoitin nakyy.

Kappaleen ohitus

Levyn seuraavaan kappaleeseen siirtyminen.

1. Esimerkiksi kappaleen 5 alkuun siirtyminen kappaleen 4 soiton aikana.
2. Paina kerran painiketta Levyn soitto jatkuu kappaleen 5 alusta. CD-soitin siirtyy seuraavaan kappaleeseen aina painiketta painaessa. Kun paniketta painetaan toistuvasti CD-soitin siirtyy eteenpain kappale kerrallaan. Kun soitin saavuttaa viimeisen kappaleen, CD-soitin ei siiry ena'a taman jalkeen eteenpain.

Levyn edelliseen kappaleeseen siirtyminen.

1. Esimerkiksi kappaleen 3 alkuun siirtyminen kappaleen 4 soiton aikana.
2. Paina painiketta kaksi kertaa. Levyn soitto jatkuu kappaleen 3 alusta. CD-soitin siirtyy edelliseen kappaleeseen aina painiketta kpaiaessa. Jos painiketta painetaan kerran kappaleen keskivaiheessa, CD-soitin siirtyy kyseisen kappaleen alkuun. Soitin siirtyy edelliseen kappaleeseen, kun painiketta kpaiaan kaki siertaan. Kun paniketta kpaiaan toistuvasti CD-soitin siirtyy taaksepain kappale kerrallaan. Kun soitin saavuttaa ensimmäisen kappaleen, CD-soitin ei siirry ena tän jälleen taaksepain.

Huom: Painiketta_▲ tai▶▶ voidaan käyttaa halutun kappaleen valitsemiseen ennen levyn soiton käynnistymista. Tālloin valitun kappaleen numero nakyy, kunnes painiketta▶/■ painetaan.

LEVYN TOISTO

Jos toistopainiketta painetaan normalin levyn soiton aikana, CD-soittimen naytossa nakyvat seuraavat toistotoiminnot.

Toiston merkki vilkkuu: Laite toistaa levyn valittua kappaletta

Toiston merkki palaa: Laite toistaa levyn kaikki kappaleet

Toiston merkki sammunut: Toistotila on pois pälättä

Märirä turvallinen äinitaso

Ajan kuluessa kuulosi mukautuu äinitasoon ja äenenvoimakkuus voi tutua alhaisemmalta. Vahingollinen äinitaso voi vaikuttaa taten normalaillta. Kuulovauroioiden välttämiseksi kannattaa äenenvoimakkuutta laskea ennen kuin kuulosi tottuu korkeaan äinitasoon.

TEKNISETTIEDOT

Virtalähde: AC 230V~50Hz

CD-osio

Taajuusvaste: 60Hz - 15KHz (+/-3dB)

S/N-suhde: 50dB

D/A-muunnin: 1 bitin DAC, jossa 8 kertainen aänen digitointisuodatin

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

Vakuutamme, etta tuote:

Nimi: Konig

Malli: HAV-KCD12

Kuvaus: Karaokejärestelmä

Tayttäa seuraavat standardit:

EMC: EN55013:2001+A1:2003

EN55020:2002+A1:2003+A2:2005

EN61000-3-2:2000+A2:2005

EN61000-3-3:1995+A1:2001

LVD: EN60065:2002

Tayttä EU-direktiivien vaatimukset.

89/336/EY ja 73/23/EY

's-Hertogenbosch, 5. elokuuta 2008

Mrs. J. Gilad

Hankintajohtaja

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA ALA YAVA

Sahköiskuvaaran valttamiseksi taman laitteen saa avata huollon yhteydessa VAIN valtuutetuTeknikko.

Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Alä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvolliusus mitatöityy, jos tuote vauroituu sihen tehtyjen muutoksien tai sen vaärinkäytön takia.

Yleista:

Muutoksia malliin ja teknisin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärestelma.
