Tuotetyyppi	Ilmanpuhdistin
Merkki	Philips
Malli	HR4368
Sähkönkulutus	44 W
Suodatusjärjestelmä	Esisuodatinvaahto, HEPA-suodatin, aktiivihiilisuodatin (kaksipuolinen)
Suodattimien lukumäärä	2 esisuodatinta, 2 HEPA/aktiivihiilisuodatinta
Suositeltu pinta-ala	22 m² (55 m³)
CADR savu	84 m³/h
CADR pöly	98 m³/h
CADR siitepöly	143 m³/h
Nopeudet	3 nopeutta (heikko, normaali, vahva) + pysäytys
Suodattimen kylläisyyden ilmaisin	Kyllä, 4 merkkivaloa
Esisuodattimen puhdistus	2 kuukauden välein (pestävä vedellä)
HEPA/aktiivihiilisuodattimen vaihto	6 kuukauden välein
Varaosasuodattimen viite	HR 4990
Virransyöttö	Verkkovirta, virtajohto säilytyslokerolla
Turvallisuus	Älä upota, älä käytä ulkona, vältä lämmönlähteitä, irrota ennen puhdistusta
Päätoiminnot	Siitepölyjen, pölyn, bakteerien, virusten, homeen, savun ja hajujen poisto

Usein kysytyt kysymykset - HR4368 PHILIPS

Kuinka usein esisuodatin on puhdistettava?

Vaahtoesisuodatin on puhdistettava vähintään joka 2 kuukausi. Se pestään runsaalla vedellä ja sen on oltava täysin kuiva ennen uudelleen asennusta.

Milloin HEPA/aktiivihiilisuodatin on vaihdettava?

HEPA/aktiivihiilisuodatin on vaihdettava joka 6 kuukausi tai kun kylläisyyden ilmaisin saavuttaa merkkivalon 4. Tarkista sen väri säännöllisesti.

Mitä CADR tarkoittaa ja mitkä ovat arvot tälle mallille?

CADR (Clean Air Delivery Rate) mittaa puhdistetun ilman määrää tunnissa. HR4368:lle: 84 m³/h savulle, 98 m³/h pölylle ja 143 m³/h siitepölylle.

Minkä kokoisen huoneen tämä puhdistin kattaa?

Se on suositeltava noin 22 m² (eli 55 m³) huoneelle. Erittäin suurissa huoneissa voidaan käyttää useita laitteita.

Kuinka laite puhdistetaan?

Irrota aina laite verkkovirrasta. Puhdista ulkopinta kostealla liinalla ja tarvittaessa hieman pesuainetta. Älä koskaan upota veteen.

Voinko käyttää ilmanpuhdistinta kylpyhuoneessa?

Ei, laitetta ei saa käyttää kosteassa ympäristössä eikä ulkona. Se voi vaurioitua.

Mitä kylläisyyden ilmaisimen merkkivalot tarkoittavat?

Merkkivalo 1: uusi suodatin. Merkkivalot 2/3: käytetty suodatin, mutta edelleen tehokas. Merkkivalo 4: suodatin kylläinen, on vaihdettava.

Kuinka suodattimet vaihdetaan?

Aseta laite pysäytys (0)-asentoon, irrota virtajohto, poista etulevy. Irrota esisuodatin, vedä sitten HEPA/aktiivihiilisuodatin. HR4368:ssa toista toisella puolella. Aseta uusi suodatin, laita kuiva esisuodatin takaisin, kytke virta.

Voinko jättää ilmanpuhdistimen toimimaan koko yön?

Kyllä, yökäyttöä varten aseta valitsin asentoon 1 (heikko) hiljaista puhdistusta varten. On suositeltavaa jättää se toimimaan jatkuvasti heikolla tai normaalilla asetuksella.

Mikä on varaosasuodattimien viite?

Varaosasuodattimet ovat saatavilla viitteellä HR 4990 (yksi pakkaus). HR4368:lle tarvitaan kaksi suodatinta.

KÄYTTÖOHJE HR4368 PHILIPS

• Pidä sivut 3 ja 46 auki samalla kun luet käyttöohjetta.

Tämän käyttöohjeen lukemista varten avaa sivut 3 ja 46.

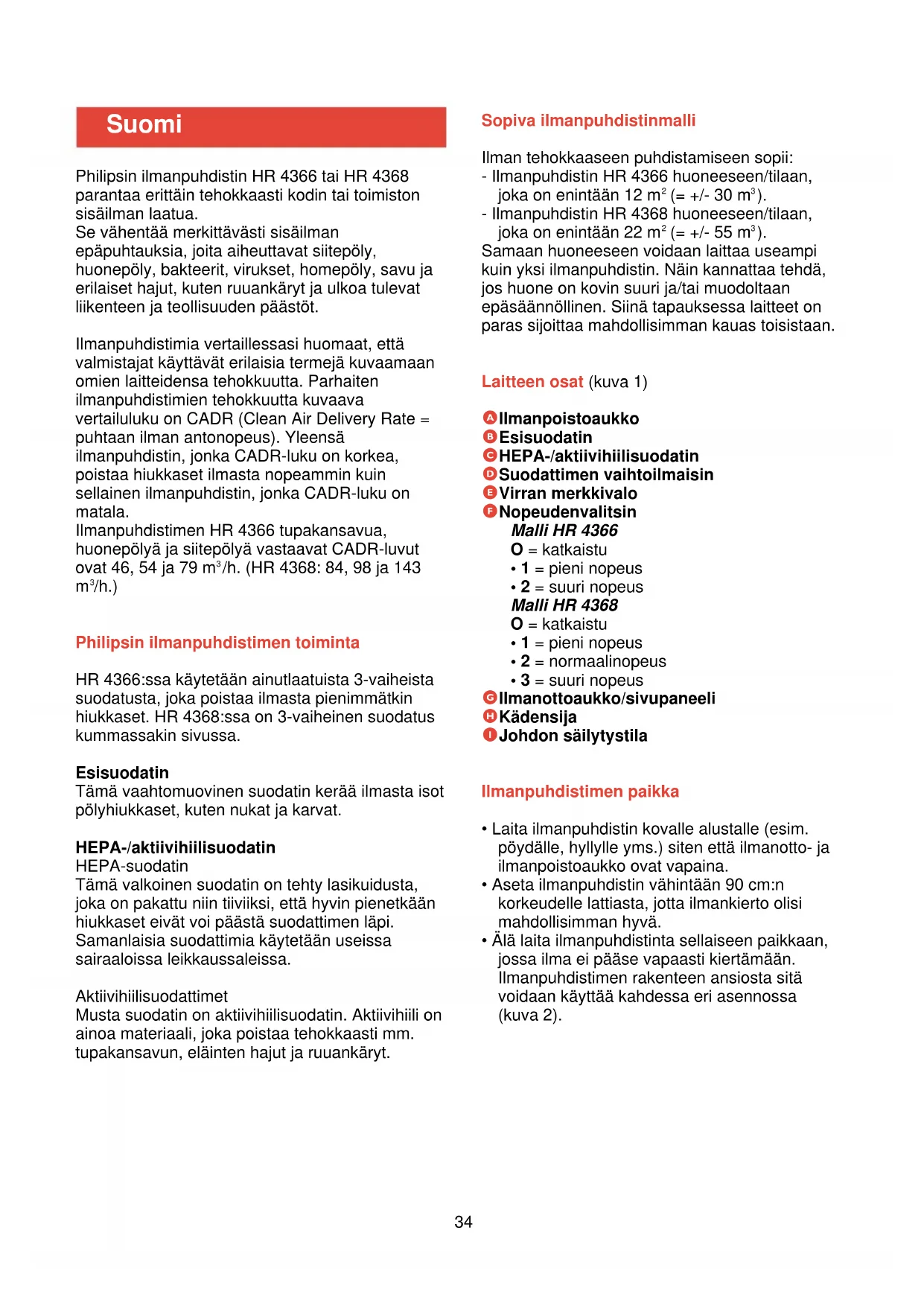

Philipsin ilmanpuhdistin HR 4366 tai HR 4368 parantaa erittäin tehokkaasti kodin tai toimiston sisäilman laatua.

Se vähentää merkittävästi sisäilman epäpuhtauksia, joita aiheuttavat siitepöly, huonepöly, bakteerit, virukset, homepöly, savu ja erilaiset hajut, kuten ruoankäryt ja ulkoa tulevat liikenteen ja teollisuuden päästöt.

Ilmanpuhdistimia vertaillessasi huomaat, että valmistajat käyttävät erilaisia termejä kuvaamaan omien laitteidensa tehokkuutta. Parhaiten ilmanpuhdistimien tehokkuutta kuvaava vertailuluku on CADR (Clean Air Delivery Rate = puhtaan ilman tuottoteho). Yleensä ilmanpuhdistin, jonka CADR-luku on korkea, poistaa hiukkaset ilmasta nopeammin kuin sellainen ilmanpuhdistin, jonka CADR-luku on matala.

Ilmanpuhdistimen HR 4366 tupakansavua, huonepölyä ja siitepölyä vastaavat CADR-luvut ovat 46, 54 ja 79 m³/h (HR 4368: 84, 98 ja 143 m³/h).

Philipsin ilmanpuhdistimen toiminta

HR 4366:ssa käytetään ainutlaatuista 3-vaiheista suodatusta, joka poistaa ilmasta pienimmätkin hiukkaset. HR 4368:ssa on 3-vaiheinen suodatus kummassakin sivussa.

Esisuodatin

Tämä vaahtomuovinen suodatin kerää ilmasta isot pölyhiukkaset, kuten nukat ja karvat.

HEPA-/aktiivihiilisuodatin

HEPA-suodatin

Tämä valkoinen suodatin on tehty lasikuidusta, joka on pakattu niin tiiviiksi, että hyvin pienetkään hiukkaset eivät voi päästä suodattimen läpi. Samanlaisia suodattimia käytetään useissa sairaaloissa leikkaussaleissa.

Aktiivihiilisuodattimet

Musta suodatin on aktiivihiilisuodatin. Aktiivihiili on ainoa materiaali, joka poistaa tehokkaasti mm. tupakansavun, eläinten hajut ja ruoan käryt.

Sopiva ilmanpuhdistinmalli

Ilman tehokkaaseen puhdistamiseen sopii:

• Ilmanpuhdistin HR 4366 huoneeseen/tilaan, joka on enintään 12 m² (= +/- 30 m³)
• Ilmanpuhdistin HR 4368 huoneeseen/tilaan, joka on enintään 22 m² (= +/- 55 m³)

Samaan huoneeseen voidaan laittaa useampi kuin yksi ilmanpuhdistin. Näin kannattaa tehdä, jos huone on kovin suuri ja/tai muodoltaan epäsäännöllinen. Siinä tapauksessa laitteet on paras sijoittaa mahdollisimman kauas toisistaan.

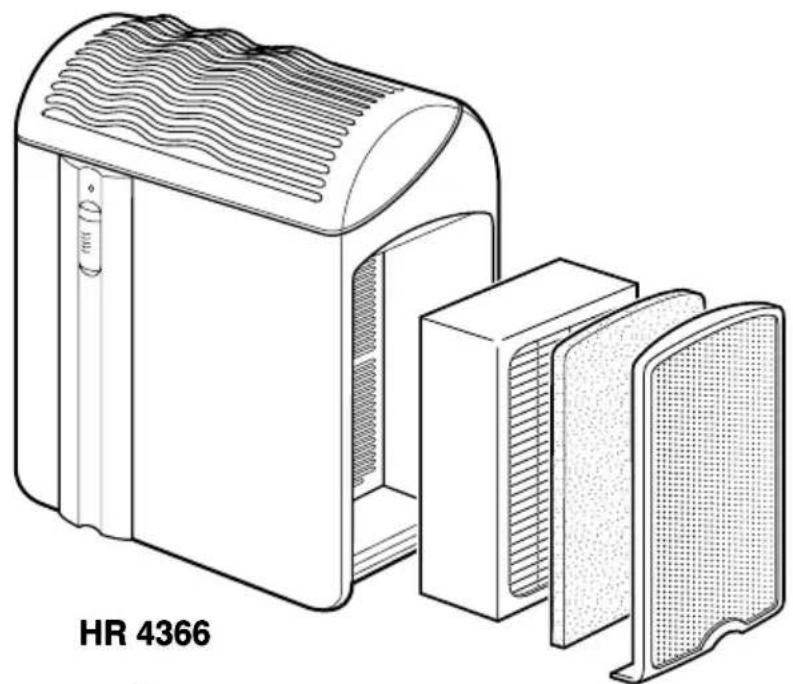

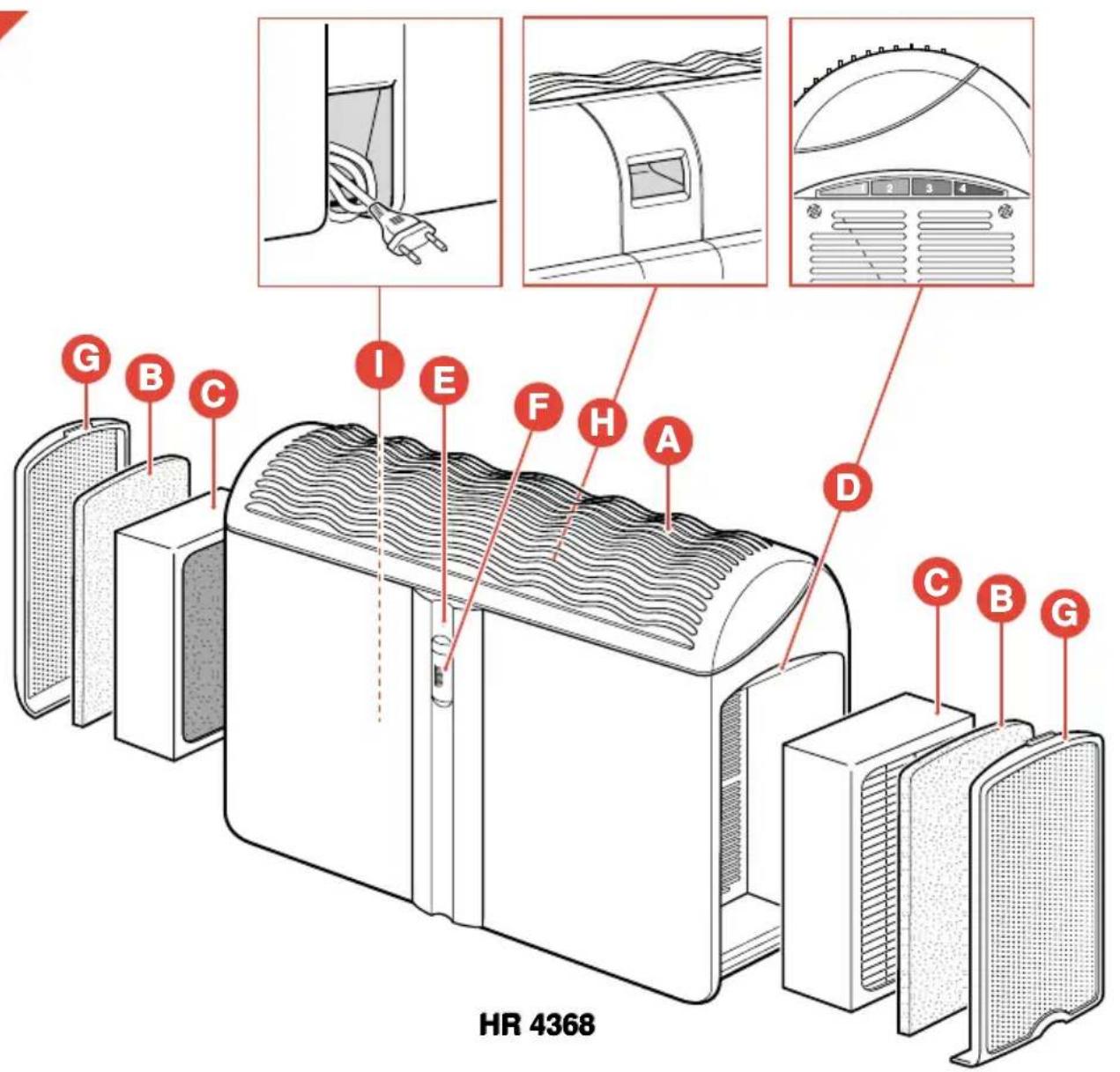

Laitteen osat (kuva 1)

Ilmanpoistoaukko, esisuodatin, HEPA-/aktiivihiilisuodatin, suodattimen vaihtoilmaisin E, virran merkkivalo F, nopeudenvalitsin. Malli HR 4366

O = katkaistu - 1 = pieni nopeus - 2 = suuri nopeus

Malli HR 4368

O = katkaistu - 1 = pieni nopeus - 2 = normaalinopeus - 3 = suuri nopeus

Ilmanottoaukko/sivupaneeli

Kädensija, johdon säilytystila

Ilmanpuhdistimen paikka

• Laita ilmanpuhdistin kovalle alustalle (esim. pöydälle, hyllylle yms.) siten, että ilmanotto- ja ilmanpoistoaukot ovat vapaina.
• Aseta ilmanpuhdistin vähintään 90 cm:n korkeudelle lattiasta, jotta ilmankierto olisi mahdollisimman hyvä.
• Älä laita ilmanpuhdistinta sellaiseen paikkaan, jossa ilma ei pääse vapaasti kiertämään. Ilmanpuhdistimen rakenteen ansiosta sitä voidaan käyttää kahdessa eri asennossa (kuva 2).

Tärkeää

• Lue käyttöohje ja katsele kuvat, ennen kuin alat käyttää laitetta.
• Älä upota laitetta veteen tai muuhun nesteeseen.
• Älä käytä laitetta ulkona tai kosteissa oloissa.
• Laite vaikuttaa huoneen ilmankiertoon. Laitetta ei tulisi käyttää avotulen lähellä.
• Irrota pistotulppa pistorasiasta aina ennen osien irrottamista, ennen puhdistuksen aloittamista ja kun laite ei ole käytössä.
• Laite puhdistetaan pyyhkimällä kostealla liinalla, johon voidaan tarvittaessa lisätä pesuainetta.
• Tätä ilmanpuhdistinta (tai mitään moottorikäyttöistä kodinkonetta) ei saa käyttää huoneessa, jossa on nestemäistä happea tai muita herkästi syttyviä materiaaleja tai kaasuja. Käytä vain alkuperäisiä Philips-suodattimia.
• Varo peittämästä ilmanpuhdistimen ilmanotto- ja ilmanpoistoaukkoja.
• Ilmanpuhdistinta ei saa asettaa pehmeälle alustalle, kuten vuoteen tai sohvan päälle.
• Älä laita ilmanpuhdistinta ilmankostuttimen viereen.
• Varo asettamasta ilmanpuhdistinta 1,5 metriä lähemmäs tietokonetta.
• Kun avaat etulevyn, älä koske liikkuviin osiin. Anna tuulettimen pysähtyä itsestään.
• Varo, ettei liitosjohto kosketa kuumia pintoja.
• Tarkasta liitosjohdon kunto säännöllisesti. Jos tämän laitteen verkkoliitosjohto vaurioituu, on johto korvattava erikoisjohdolla. Ota yhteys lähimpään Philips-myyjään tai Philipsin Kodinkoneiden valtuuttamaan huoltoon.
• Säilytä tämä ohjevihkonen.
• Ennen kuin yhdistät laitteen pistorasiaan, tarkasta että laitteeseen merkitty jännite vastaa paikallista verkkojännitettä.
• Älä irrota pistotulppaa pistorasiasta johdosta vetämällä.
• Pidä huoli, etteivät terävät kulmat, kuumuus tai kemikaalit pääse vahingoittamaan liitosjohtoa.
• Älä taivuta liitosjohtoa tiukalle mutkalle.
• Jos laite on pudonnut veteen, irrota ensin pistotulppa pistorasiasta, ennen kuin nostat laitteen vedestä.

Tarkastuta veteen pudonnut laite huollossa ennen käyttöönottoa.

Ilmanpuhdistimen käyttö

• Liitä pistotulppa pistorasiaan.
• Säädä nopeus nopeudenvalitsimella (F). Merkkivalo (E) syttyy ja osoittaa ilmanpuhdistimen toimivan (kuva 3).

Malli HR 4366

• 1 = pieni nopeus puhdistaa ilmaa hiljalleen
• 2 = suuri nopeus puhdistaa ilmaa nopeasti

Malli HR 4368

• 1 = pieni nopeus puhdistaa ilmaa hiljalleen
• 2 = normaalinopeus puhdistaa ilmaa jatkuvasti hiljalleen
• 3 = korkea puhdistaa ilmaa nopeasti
• Jos haluat puhdistaa ilman nopeasti, valitse ensin suurin nopeus ja vaihda valitsin noin puolen tunnin kuluttua pienemmälle nopeudelle. Kun haluat pitää huoneen ilman koko ajan puhtaana, kannattaa laite pitää jatkuvasti käynnissä pienellä tai normaalinopeudella.
• Yöaikaan ilmanpuhdistin kannattaa pitää pienellä nopeudella (1).

Suodattimien puhdistus/vaihto

• Irrota ja puhdista esisuodatin vähintään joka toinen kuukausi.
• Irrota ja vaihda HEPA-/aktiivihiilisuodatin vähintään joka kuudes kuukausi tai kun HEPA/aktiivihiilisuodattimen väri vastaa vaihtoilmaisimen ruutua 4.
• Vertaa säännöllisesti HEPA-/aktiivisuodattimen väriä vaihtoilmaisimen väriin (kuva 4), jotta tiedät vaihtaa suodattimen ajoissa.

Värilliset ruudut tarkoittavat:

ruutu 1: suodatin on uusi

ruutu 2/3: käytetty suodatin, vielä käyttökelpoinen

ruutu 4: suodatin on täynnä ja tulisi vaihtaa.

• Tarkasta suodattimet heti, jos laitteen ääni kovenee. Puhdista esisuodatin ja/tai vaihda tarvittaessa HEPA-/aktiivihiilisuodatin. HEPA-/aktiivihiilisuodattimen tulisi kestää

jatkuvassa käytössä noin 6 kuukautta.

• Suodattimen elinikään vaikuttavat ilmanpuhdistimen käyttötiheys ja ilman epäpuhtauksien määrä. Uusia HEPA-/aktiivihiilisuodattimia saa kodinkoneliikkeistä tuotenumerolla HR 4990 (yhden kappaleen pakkaus).

Suodattimien irrotus

• Aseta nopeudensäätimen valitsin asentoon O ("katkaistu").
• Irrota pistotulppa pistorasiasta.
• Nosta sivupaneelia hieman ja vedä pois ulospäin (kuva 5).
• Nosta esisuodatinta varovasti alareunasta ja vedä irti paneelista (kuva 6). Tartu HEPA-/aktiivihiilisuodattimen kehikkoon ja vedä suodatin suorassa ulos (kuva 7).

(Malli HR 4368: Poista HEPA-/aktiivihiilisuodattimet laitteen kummastakin sivusta.)

Suodattimien puhdistus

• Pese esisuodatin kylmällä vedellä (kuva 8).
• Anna suodattimen kuivua kunnolla (kuva 9), ennen kuin laitat sen takaisin laitteeseen.

(Malli HR 4368: Pese esisuodattimet laitteen kummastakin sivusta.)

Huom. Vain esisuodatin voidaan pestä ja käyttää uudelleen. HEPA-/aktiivihiilisuodatinta ei voi pestä.

HEPA-/aktiivihiilisuodattimen vaihto

• Heitä vanha HEPA-/aktiivihiilisuodatin pois.
• Pyyhi suodatintila puhtaalla, pehmeällä liinalla, ennen kuin asennat uuden suodattimen.
• Poista uusi suodatin muovipussista ja työnnä se ilmanpuhdistimeen niin, että valkoinen HEPA-materiaali on itseesi päin. Paina suodatin paikalleen, niin että reunat ovat tasan.
• Laita esisuodatin takaisin, vasta kun se on täysin kuiva.
• Pyyhi sivupaneeli pehmeällä, puhtaalla liinalla. Työnnä pistotulppa takaisin pistorasiaan. Laite on taas valmis käyttöön.

(Malli HR 4368: Vaihda HEPA-/aktiivihiilisuodattimet laitteen kummastakin sivusta.)

Tekniset tiedot

HR 4366 HR 4368

Tehontarve 40 W 44 W

Suodattimet:

• Esisuodatin 1 2 -HEPA-suodatin 1 2 -Aktiivihiilisuodatin 1 2

HEPA-suodattimen elinikä 6 kuukautta 6 kuukautta

Vaihdettavien suodattimien

(HR 4990) määrä 12

Huoneen enimmäiskoko 12 m² / 30 m³, 22 m² / 55 m³

Oikeus muutoksiin varataan.
