Suurin teho	3,5 kW
Pienin teho	1,05 kW
Lämmitysalue	21 a 56 m²
Säiliön tilavuus	4 L
Käyttöaika	11 a 36 h
Polttoaineenkulutus	0,109 a 0,365 L/h
Sähkönkulutus	24 W
Tarvittava polttoaine	Petroli C1 (lamppuöljy)
Sytytys	Elektroninen automaattinen
Paloteknologia	Fuzzy Logic
Ajastin	Viikkosuunniteltava
Korkeustila	Kyllä
Automaattinen puhdistus	Kyllä (automaattinen sykli 2h jälkeen)
Säästötila (Save)	Kyllä (noin 8 % säästö)
Näyttö	LCD
Paino	11,5 kg
Äänitaso	23 a 28 dB

Usein kysytyt kysymykset - LC-135 ZIBRO

Mitä polttoainetta minun tulisi käyttää ZIBRO LC-135:ssä?

ZIBRO LC-135 toimii yksinomaan C1-petroolilla, jota kutsutaan myös lamppuöljyksi tai hajuttomaksi lämmityspetrooliksi. Älä koskaan käytä bensiiniä, dieseliä tai alkoholia: tämä aiheuttaisi vaarallisia päästöjä ja vahingoittaisi laitetta pysyvästi.

Kuinka suuren pinta-alan ZIBRO LC-135 voi tehokkaasti lämmittää?

Valitusta tehosta riippuen LC-135 voi lämmittää 21–56 m². Minimiteholla (1,05 kW) se sopii pieneen huoneeseen, maksimiteholla (3,5 kW) se kattaa hyvin eristetyn tilan, joka on jopa 56 m².

Mikä on 4 litran säiliön autonomia?

4 litran säiliöllä autonomia vaihtelee 11 tunnin (täydellä teholla) ja 36 tunnin (alhaisella teholla säästötilassa) välillä. Kulutus vaihtelee 0,109 ja 0,365 L/h välillä valitun lämmitystason mukaan.

Kuinka sytyttää ZIBRO LC-135?

Täytä säiliö, kytke laite verkkovirtaan (sytytys on täysin elektroninen) ja paina käynnistyspainiketta. Sydän syttyy automaattisesti ja lämpeneminen kestää muutaman minuutin. Tulitikkuja tai sytyttimiä ei tarvita.

Kuinka asettaa automaattinen käynnistys viikoittaisella ajastimella?

LC-135:ssa on viikoittain ohjelmoitava ajastin. Pääset kellovalikkoon ohjauspaneelin kautta, aseta nykyinen aika ja määritä sitten useita ajanjaksoja käynnistystä ja sammutusta varten jokaiselle päivälle. Laite käynnistyy ja sammuu valittuina aikoina.

Mikä on säästötilan (Save) tarkoitus?

Save-tila vähentää polttoaineenkulutusta noin 8 % säätämällä automaattisesti tehoa Fuzzy Logic -teknologian avulla. Se on ihanteellinen mukavuuslämpötilan ylläpitämiseen pitkällä aikavälillä samalla kun säästät petroolia.

Voiko ZIBRO LC-135:ä käyttää korkealla tai vuoristossa?

Kyllä, LC-135 sisältää korkeusmoodin, joka säätää palamista kompensoimaan ilman alhaisempaa tiheyttä vuoristossa. Aktivoi tämä tila laitteen valikosta, jos käytät sitä tietyn korkeuden yläpuolella puhtaan palamisen ylläpitämiseksi ja hajujen välttämiseksi.

Miksi ZIBRO LC-135 tuoksuu pahalta?

Kevyt haju voi ilmetä sytytyksen ja sammuttamisen yhteydessä, mikä on normaalia. Jos haju jatkuu käytön aikana, tarkista, että käytät hyvälaatuista C1-petroolia, että sydän ei ole likainen, ja käynnistä automaattinen puhdistussykli. Huonolaatuinen tai vanhentunut polttoaine on yleisin syy.

Kuinka automaattinen puhdistussykli toimii?

Kahden tunnin jatkuvan toiminnan jälkeen LC-135 käynnistää automaattisesti sydämen ja palotilan puhdistussyklin. Tämä prosessi kestää muutaman minuutin, jonka aikana teho voi vaihdella hieman, minkä jälkeen laite jatkaa normaalia toimintaansa.

Mitä tehdä, jos laite näyttää virheen ja sammuu automaattisesti?

LC-135 on varustettu useilla automaattisilla turvatoiminnoilla: ylikuumenemisen, matalan polttoainetason ja palamishäiriön tunnistus. Kirjoita muistiin LCD-näytössä näkyvä koodi, anna laitteen jäähtyä 10 minuuttia ja käynnistä se uudelleen. Jos virhe jatkuu, katso ohjeiden virhekooditaulukosta tai ota yhteyttä Zibron asiakaspalveluun.

Tarvitseeko ZIBRO LC-135 asennusta tai poistoilmakanavaa?

Ei, LC-135 on kannettava lisälämmitin ilman poistoilmakanavaa. Se ei vaadi kiinteää asennusta. Huolehdi kuitenkin siitä, että huone tuuletetaan säännöllisesti (muutaman minuutin ajan 1–2 tunnin välein) hapen uudistamiseksi turvallisuussuositusten mukaisesti.

Mitä säännöllistä huoltoa suositellaan ZIBRO LC-135:lle?

Tyhjennä säiliö kokonaan kauden lopussa, jotta petrooli ei huonone. Puhdista laitteen ulkopinta kuivalla liinalla. Tarkista sydän vuosittain ja vaihda se, jos se on hiiltynyt tai vaurioitunut. Käytä vain alkuperäisiä Zibro/Toyotomi-vaihtoehtoja.

KÄYTTÖOHJE LC-135 ZIBRO

1 Lapsia on valvottava, etteivat he leiki laitteen kanssa.
2 ALA siirra lammitinta, kun se palaa tai on vielakuuma. ALA tayta tai huolla lammitinta, kun se palaa tai on vielkuuma.

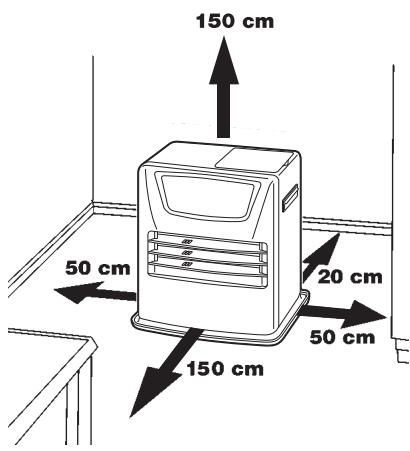

3 Sijoita lammitin siten, etta sen etupuoli on vahintaan 1,5 metrin etaisyydella seinista, verhoista ja huonekaluista.
4 ÅLÄ käytä lämmitintä polyisissä tai erityisen vetoisissaa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla.
5 Sammuta lammitin ennen kuin menet nukkumaan.
6 Säilytä ja siirrä poltoainetta vain sopivissa saïllöissä ja kanistereissa.
7 Varmista, etta polittoaine ei altistu lammolle tai suurille lampotilanvahteluille. Sailytä polittoinetta AlNA viileassä, kuivassa ja pimeassä paikassa (auringonvalo heikentaaaataua).
8 ALA koskaan kayta lammitinta paikoissa, joissa voi olla Haitallisia kausuja tai hajuja (esim. pakokaasua tai maalinhajua).
9 Muista, etta lammittinen rtilä kuumenee. Laitteen peittämisestä aiheutuu tulipalovaara.
10 Varmista AlNA, etta ilmanvaihto on riittava.
11 Lämmitintä ei saa sijoittaa valittomästi pistorasian alapuolle.
12 Alle 3-vuotiaat lapset on pidettäva etäällä laitteesta, elleiheitä valvota jatkuvasti. Yli 3-vuotiaat mutta alle 8-vuotiaat lapset saavat kytkeä laitteen pälle ja pois sillä edellytyksellä, etta se on asennetu tarkoitettuun, normaaliin käyttopaikkaansa, ja heille on annettu neuvontaa tai ohjeet laitteen käytostä turvallisella tavalla, ja he ymmärvat siihen liittyvat vaarat. Yli 3-vuotiaat mutta alle 8-vuotiaat lapset eivät saa kytkeä laitetta verkkoon, säätä sitä, puhdistaa sitä tai tehdä huoltotoitä.

HUOMIO - Jotkin tämän tuotteen osat voivat lammetä hyvin kuumiki ja aiheuttaa palovammoja. Erityistä huomiota on kiinnitettä silloin, kun lapsia ja vaaranalaisia ihmisä on läsna.

13 Lapsed eivat saa leikkia laitteella.
14 Lapsed eivat saa suorittaa huolto- tai puhdistustoimenpiteita laitteelle ilman valvontaa.

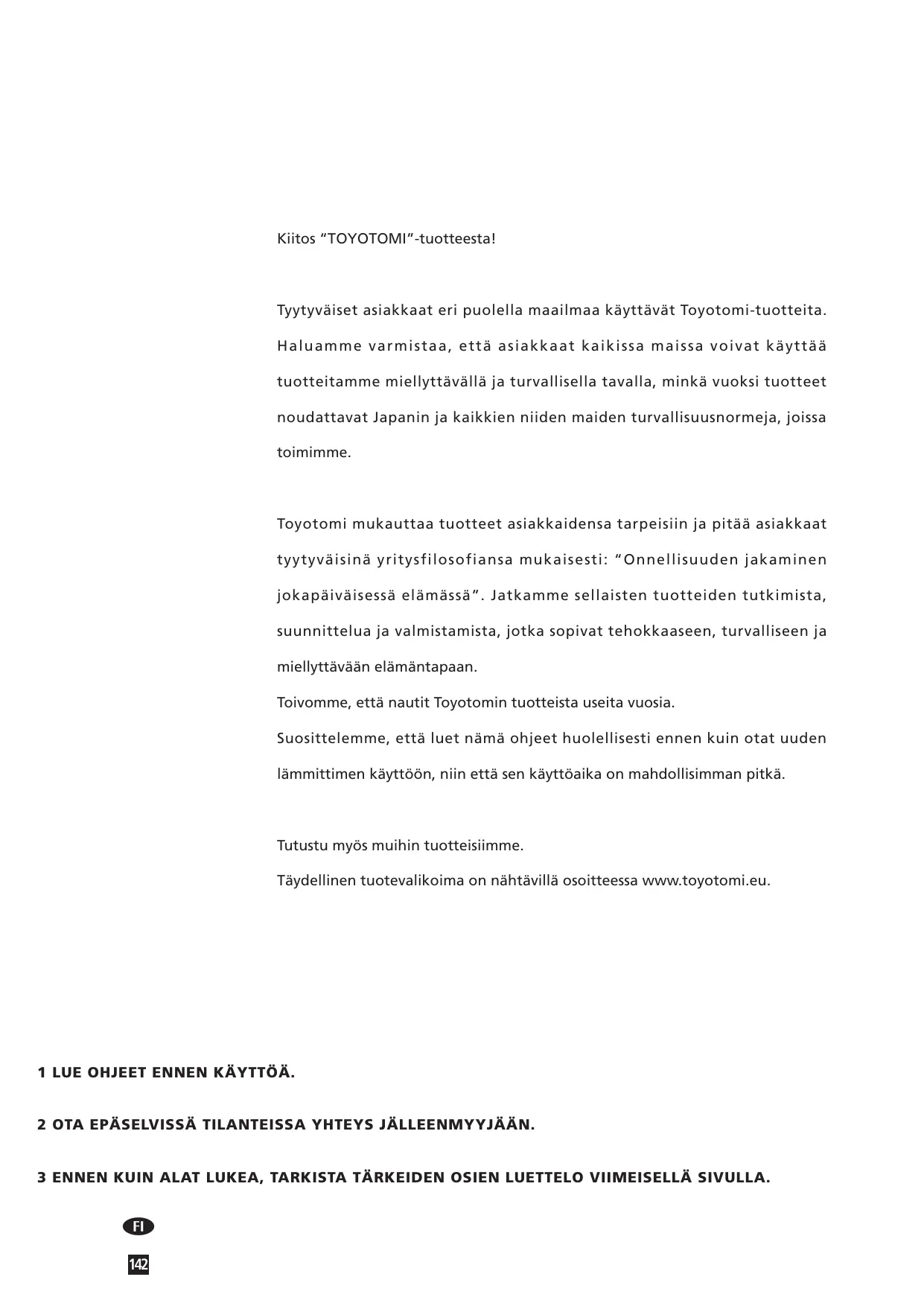

Kiitos "TOYOTOMI"-tuotteesta!

Tyytyväiset asiakkaat eri puolella maailmaa käytävät Toyotomi-tuotteita. Haluamme varmistaa, etta asiakkaat kaikissa maissa voivat käytäatuotteitamme miellyttävällä ja turvallisella ravalla, minkä vuoksi tuotteet noudattavat Japanin ja kaikkien niiden maiden maiden turvallisuusnormeja, joissatoimimme.

Toyotomi mukauttaa tuotteet asiakkaidensa tarpeisiin ja pitää asiakkaat tytyväisinä yritysfilosofiansa mukaisesti: "Onnellisuuden jakaminen jokapäiväissessä elämssä". Jatkamme sellaisten tuotteiden tutkimista, suunnittelua ja valmistamista, jotka sopivat tehokkaaseen, turvalliseen ja miellyttävään elämäntapaan.

Toivomme, etta nautit Toyotomin tuotteista useita vuosia.

Suosittelemme, etta luet namä ohjeet huolellisesti ennen kuin otat uuden lammittimen käyttoön, niin etta sen käyttoaika on mahdollisimman pitkä.

Tutustu myös muihin tuotteisiimme.

Täydellinen tuotevalikoima on nähtävillä osoitteessa www.toyotomi.eu.

1 LUE OHJEET ENNEN KÄYTTÖA.
2 OTA EPASELVISSA TILANTEISSA YHTEYS JALLEENMYJJÄN.

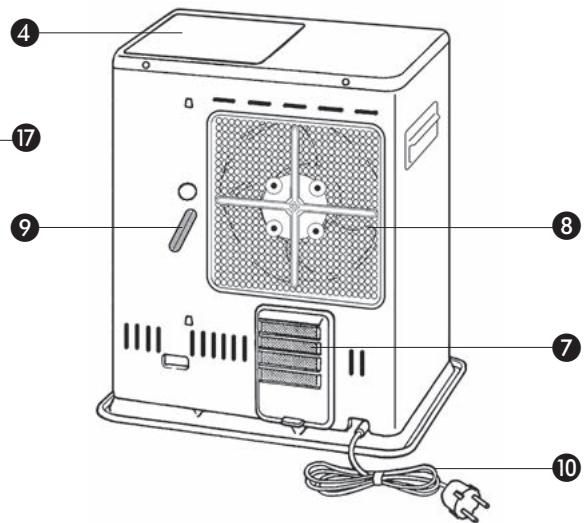

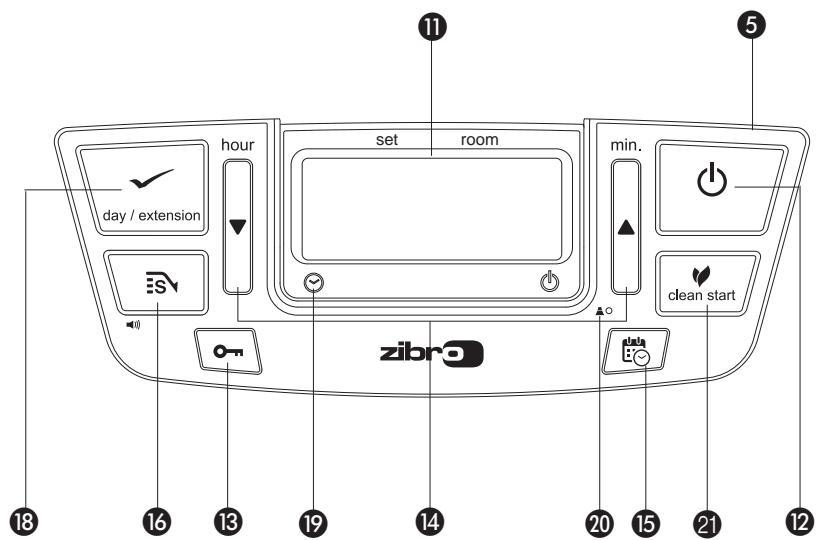

3 ENNEN KUIN ALAT LUKEA, TARKISTA TÄRKEIDEN OSIEN LUETTELO VIIMEISELLÄ SIVULLA.

YLESET KÄYTTÖOHJEET

Seuraavassa on kuvattu lammittimen käyttoönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttoohjeessa.

1 Poista kaikki pakkausmateriali (katso osa A, kuva A).
2 Täytä irrotettava säiliö (katso osa B, kuva C).
3 Työnnä pistoke pistorasiaan.
4 Sytytä lammitin käytämälä (katso osa F).
5 Muuta lampötilaa tarvittaessa käyttemällä saatönappäimiä (katso osa G).
6 Sammuta lammitin painamalla -nappainta 12.

• Paloturvallisuuden vuoksi sällö on täytettä joko lammittimen ollessa pois pälätä tai eri huoneessa kuin lammitin.
• Kun sāliö on tāytetty turvallisen matkan päässa lammönlähteista ja avotulesta, huolehdi sāliön sulkemisesta kunnolla (katso osa B).
• Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".
• Varastoi polittoölykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisia korkkeja ja tiivisteita.
• Polttoöljykin vanhenee. Ota käytöön uusi kanisteri aina lämmityskauden alussa.
• Käytä vain korkealaatuista, vedetöntä, puhdasta parafiiniä paikallisen lainsäddännön mukaisesti (TOYOTOMI poltoaine).
• Jos vaihdat paloöljyn merkkiä tai typpiä, varmista etta kaikki aikaisemmin käytössä ollut ölj on tyhjentynyt siirrettävän lammittimen sisälta.

MITÄ SINUN TULEE TIETÄ ENNEN KÄYTTOÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Lue tämä käytöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, etta se on paikallisten ja kansallisten lakien, märäysten ja standardien mukainen. Laitetta saa käytää vain lammityslaitteena kotitalouksissa. Laitetta saa käyttaa vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Varmista, että ilmanvaihto on riittävä. Nain lämmitys toimii miellyttävästi ja turvallisesti.

HUOMAUTUS: Jotta lammitin ei sammu odottamattomasti, ovi tai ikkuna on suositeltavaa jattä raolleen, kun lammitin on toiminassa.

Mallista riippumatta on aina varmistettava, etta lammitintä kaytetaan riittvänan suressa tilassa, jolloin kaytto on turvallsta eikä lisailmanvaihtoa tarvita (katso osa Q). Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävi hieman raollaan (noin 2,5 cm). Tilassa, jossa lammitintä kaytetaan, on oltava riittävi ilmanvaihto (tuloja poistoilma-aukkojen on oltava vähintäan 50~cm^2

Suosittelemme myös tämän tekemistä hyvin eristetyssä tai vedettömässa huoneessa ja/tai suuressa korkeudessa. Älä käytä lammitintä kellareissa tai muissa maanalaisissa paikoissa.

Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lampoanturin toimintaa ei voida taata. Jos olet epavarma, ota yhteyttä myyjaliikkeeseen.

RANSKAA KOSKEVA HUOMAUTUS: Lämmitin on suunniteltu toimimaan ainoastaan

siirrettäville, nestemäisellä polttoaineella toimiville lammittimille tarkoitetulla palooljyllä asetusten 25-06-2010 ja 18-07-2002 mukaisesti. Muiden polttoaineiden käytö on kielletty. Kysy myyjälikkeestä tai katso verkkosivustoltamme jalleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lammitin on tarkoitettu lisälammittimeksi, ei jatkuvaksi lammönlähteeksi.

YHDISTNYTTÄ KUNINGASKUNTAA KOSKEVA HUOMAUTUS: Käytä ainoastaan C1-luokan palöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käytäjan on noudatettava seuraavia käyttoohjeita:
ALÄ

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitiä huanosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1900 metrin korkeudessa.

• tee muutoksia lammittimen turvalaitteisiin.

Tämntyppisen lammittimen käytto yleisissa tiloissa edellyttäa
märäysten mukaista ennakkolupaa. Hanki tietao tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettöman ja puhtaan parafiiniöljyn (TOYOTOMI polttoaine). Vain tällaisia polttöaineita käytettaessä palaminen on varmasti puhdasta ja tāydellista. Heikkolaatuisen polttoaene n käytösta voi seurata

• virheellisen toiminnan todennaköisyyden kasvu
  epataydellinen palaminen
• lammittimen käytöän lyhentyminen
• savua ja/tai hajuja
• kerrostumien muodostuminen ritilään tai kuoreen.
  Oikean polittoaineeen valitseminen on siten olennaisen tärkeä lammittimen turvallisen, tehokkaan ja miellyttävän kayton kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettomän ja puhtaan paloölyn kaytostä johtuvia vauroiita tai toimintahairiöitä.

Känny lämmittimen polittoinetta valitessasi aina paikallisen myyjän puoleen (www.toyotomi.eu).

Vain oikean polttoaineen kayttaminetakaai lammittimen turvallisen, tehokkaan ja miellyttavän kayton.

Tämä kuljetuskorkki on pakattu erillän-Laatikkoon. Vain tata korkkia kayttamalla voidaan varmistaa,että lammitimen kuljetus kayton jälkeen sujuu ongelmitta. Sailyta se huolellisesti!

A LÄMMITTIMEN ASENTAMINEN

1 Ota lammitin varovasti pois laatikosta ja tarkista laatikon sisälto. Lammittimen lisaksi laatikossa on myös

• käsikäyttoinen polttoaninepumppu
• kuljetuskorkki
• namā käyttoohjeet.

Säilytä当场ikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetustavarten.

2 Avaa irrotettavan sailiön kansi 4 ja poista pahvipala.
3 Täytä irrotettava säiliö kohdassa B kuvatulla ravalla.
4 Lattian tulisi olla kiinteä ja tãysin tasainen. Siirr lämmitintä, jos se ei ole suorassa. Älä korjaa lattian epatasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.
5 Työnnä pistoke 10 pistorasiaan (230 voltia - AC / 50 Hz) ja säädä oikea aika käyttemällä saätönappaimiä 14 (katso osa C).
6 Lämmitin on nyt käytövalmis.

ASETA KORKEUS

1 Jos lammitinta kaytetaan 800-1300 m korkeudessa, kayta korkeustilaa 1. Paina korkeuspainiketta 20 ohuella tangolla, kuten paperiliittimellä, ja kytke samanaikaisesti laite pistorasiaan. Silloin "/▲" nakyy naytolla.
2 Jos lammitiä käytetaan 1300-1900 m korkeudessa, käytä korkeustilaa 2. Asetetuasi korkeustilan 1, paina korkeuspainiketta 0ohuella tangolla ja kytke samanaikaisesti laite uudelleen pistorasiaan. Silloin "c" nakyny näytollä.
3 Korkeustilan 2 asettamisen jälkeen kytke korkeustila pois painamalla korkeuspainiketta 20 ja kytke samanaikaisesti laite uudelleen pistorasiaan. Silloin "ü" nakyyy näytöllä, ja "▲" katoaa.

HUOMAUTUS: Kun korkeustila 1 on asetettu, korkeusmerkintä "▲" palaa näytöllä. Kun korkeustila 2 on asetettu, korkeusmerkintä "▲" vilkkuu käytön aikana.

HUOMAUTUS: Virtakatkon tai lammittimen verkkovirrasta irrottamisen tapauksessa korkeusasetus sailyy.

Älä käytä lammitiä yli 1900 metrin korkeudessa.

ÄÄENVOIMAKKUUDEN SÄTÖ

Tämän lammittimen summerin äenenvoimakkuutta voidaan säätä. Alkuperäinen assetus on Korkea taso.

1 Paina SAVE-painiketta 16 ja pidä sitä alhaalla yli 3 sekuntia, niin summerin äänenvoimakkuus vaihtuu Korkeasta Matalaan.
2 Paina uudelleen SAVE-painiketta 16 ja pidä sitä alhaalla yli 3 sekuntia, niin summerin äenenvoimakkuus vaihtuu Matalasta Korkeaan.

HUOMAUTUS: Äänenvoimakkuuden taso on joko Matala tai Korkea, mutta turvalaitteen hälytys kuuluu Korkealla tasolla.

HUOMAUTUS: Kun lämmitin on irrotetty verkkovirrasta tai virtakaton jälkeen, äänenvoimakkuus on oletusasetus Korkea.

Täytä irrotettava polttoinesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

1 Varmista, etta lammitin on smmutetu.

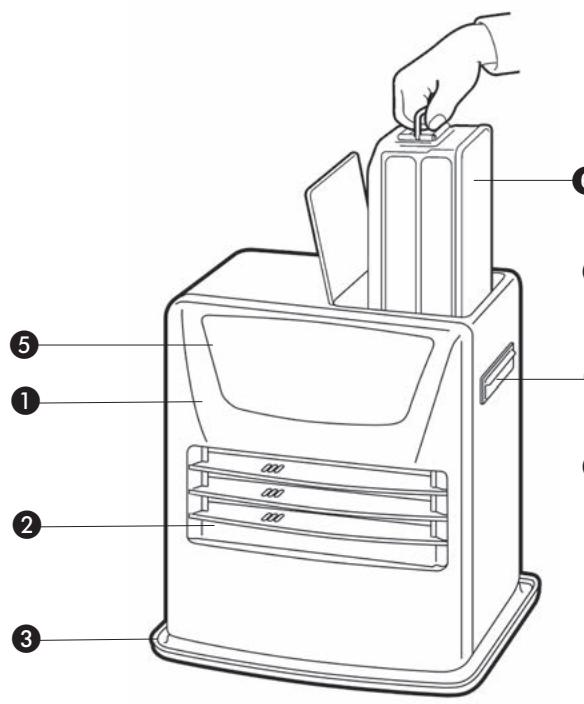

2 Avaa yläkansi ja nosta irrotettava sällö pois lammittimen sisälä (kuva B). Aseta irrotettava sällö maahan (siten että korkki osoittaa ylöspän) ja kierrä polttoainekorkki auki (kuva C). HUOMAUTUS: Sällöstä voi valuva joitakin tippoja.

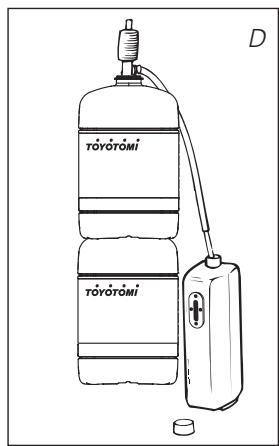

3 Täytä sällö käyttämälä apuna poltoainepumppua (seuraa pumpun käyttoohjeita). Varmista, etta polttoainekanisteri on korkeammalla kuin irrotettava polttöainesäliö (kuva D). Aseta uurrettu letku irrotettavan sällön täyttoaukkoon.
4 Tarkkaile irrotettavan sailiön poltoainenäyttoä sailiöta tayttäessä (kuva E). Lopeta täytö, kun poltoainenäytto osoittaa, etta sailiö on täynna. Älä koskaan täytä sailiöta liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lammetessän).
5 Anna pumppuun jäeneen poltoaineen valu a takaisin poltoainekanisteriin ja irrota pumppu varovasti. Kierra sällön korkki huolellisesti kiinni. Puhdista poltoainevuodot.
6 Tarkista, etta polittoainesaillion korkki on suorassa ja kunnolla kiinni. Aseta irrotettava sailiö takaisin lammittimeen (korkki alaspain). Sulje kansi.

C KELLON ASETTAMINEN

Voit asettaa oikean ajan vain silloin, kun lammitin on kytketty pistorasiaan, mutta se ei pala. Aseta aika äätopainikkeilla 14. Aseta paivä käyttävät extension/day/set (weekly timer).

Käynnistä ensin toiminto painamalla jompaakumpaa kolmesta painikkeesta (4-numeroinen tietonäytto alkaa vilkkua). Aseta sen jälkeen tunnit painikkeell (▼ hour), minuutit painikkeella (▲ min.) ja paivä käytävat 18 avain.

Kun painat painiketta kerran, arvo kasvaa yhdellä pykälällä. Kun pidät painiketta ainettuna, arvo kasvaa, kunnes vapautat painikkeen uudelleen. Noin 10 sekunnin kuluttua vilkuminen loppuu ja asetus lukitaan (kuva F). 5 minuutin kuluttua lammittimen sammuttamisesta näytöllä olevat tiedot katoavat ja lammitin siirtyy automaattisesti valmiustilaan.

Kun lammitin on ollut irrotettuna verkosta yli 30 minuuttia (tai virtakatkon jälkeen), aika ja päävä on asetettava uudelleen.

F: Kun 4-numeroisen symbolin vilkuminen lakkaa,asetus on lukittu ilmoitettuun arvoon.

Esimerkki viikkoajastimen ohjelmoinnista:

	Maanantai	Tiiistai	Keskiviikko	Torstai	Perjantai	Lauantai	Sunnuntai
P1 ON	6:30	6:30	6:30	6:30	6:30	10:00	9:00
P1 OFF	8:45	8:45	8:45	8:45	8:45	23:00	23:00
P2 ON	12:00	15:00	18:00	12:00	12:00
P2 OFF	14:00	23:00	23:00	14:00	14:00
P3 ON	18:00			18:00	18:00
P3 OFF	23:00			23:00	23:00

• Yhdelle paivalle voidaan asettaa korkeintaan 3 ohjelmaa.
• Jokainen viikonpäävöidaan ohjelmoida erikseen.
• Kytkennän vahimmäisaikaväli on 1 tunti.
• Kytkennän vahimmäisaktivointiaika on 1 tunti.
• Valittavissa on manuaalin toiminta ja ajastin
• Asetukset tallennetaan muistiin ja ne sailyvat vaikka virta katkaistaan.

VIIKKOAJASTIMEN OHJELMOIMINEN

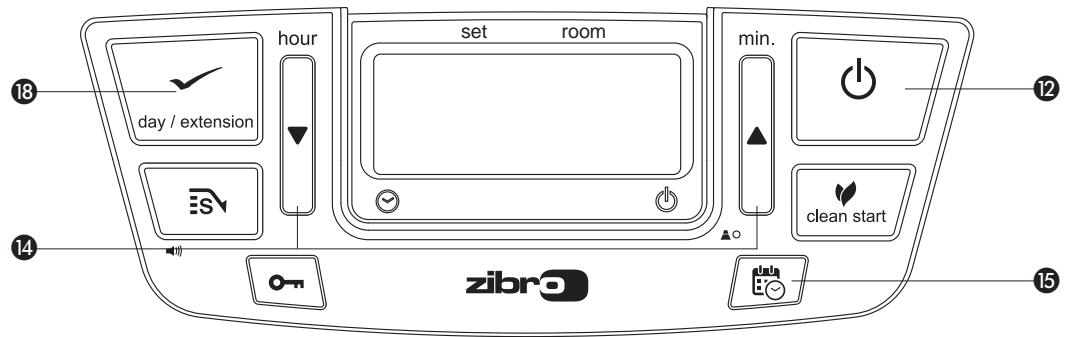

Kytke lammitin pois pälta, jos se pällä. Paina timer painiketta 15. Ajastimen voi käynistäa vain silloin kun oikea aika on asetettu. Valitse ohjelmoitava paivä painamalla painikkeilla 14. Kun painat painiketta ▲ kerran, arvo kasvaa yhdellä pykälallä. Kun painat painiketta▼ kerran, arvo laskee yhdellä pykälallä.

Valitse haluttu paivä painamalla extension/day/set-painiketta 18. Näytöllä nakyy:

• ja▼-painikkeilla 14 voit valita ohjelman P1, P2 tai P3. Voit valita myös Copy-vaihtoehdon (asetuksen kopioiminen paivastä toiseen). Valitse näytöllä nakyvä ohjelma painamalla extension/day/set-painiketta 18.

Painikkeilla 14 voit valita kellonajan tunnit, jolloin lammittimen tulee kytkeytyä paälle. Kun painat painiketta (▲) kerran, arvo kasvaa yhdellä pykälällä. Kun painat painiketta (▼) kerran, arvo laskee yhdellä pykälällä. Valitse tunnit painamalla extension/day/set-painiketta 18.

Painikkeilla 14 voit valita nyt kellonajan minuutit, joloin lammittimen tulee kytkeytyä pälle. Kun painat painiketta (▲) kerran, arvo kasvaa yhdellä pykälä. Kun painat painiketta (▼) kerran, arvo laskee yhdellä pykälä. Valitse minuutit painamalla extension/day/set-painiketta 18.

Painikkeilla 14 voit valita kallonajan tunnit, jolloin lammittimen tulee kytkeytyä pois paälta.

Kun painat painiketta (▲) kerran, arvo kasvaa yhdellä pykälä. Kun painat painiketta (▼) kerran, arvo laskee yhdellä pykälä.

Valitse tunnit painamalla extension/day/set-painiketta 18.

Painikkeilla ⑭ voit valita nyt kallonajan minuutil, jolloin lammittimen tulee kytkeytyä pois pälä. Kun painat painiketta (▲) kerran, arvo kasvaa yhdellä pykälällä. Kun painat painiketta (▼) kerran, arvo laskee yhdellä pykälällä. Valitse minuutit painamalla extension/day/set-painiketta ⑧.

Asetukset maanantain ohjelma 1:lle on ohjelmoitu ja näytöllä nakyyy SET 3 sekunnin ajan.

Valitse 3 sekunnin kuluttua toinen päävä tai poistu asetustilasta painamalla timer-painiketta.

Paina tuntia 15 jattä viikkoajastin asetus. Lämmitin kytkeytyy paälta.

ASETUKSEN KOPIOIMINEN PÄIVÄSTÄ TOISEEN

Voit käyttaa kopiointitoimintoa, jos viikon aikana on useita päiviä, joina haluat käyttaa samoja asetusaikoja.

Varmista, etei lammittimessä pala liekkiä. Paina ajastinnäppäintä 15. Käytä saätönäppäimiä 14, kunnes sen lahteen paivä tulee nayttoän.

Valitse se painamalla extension/day/set-painiketta 18. Näytöllä nakyyy:

Selaa ohjelmia copy ▲- tai ▼- säätö painikkeilla 14. Valitse copy-toiminto painamalla extension/day/set-painiketta 18.

Valitse ▲- tai ▼-sātöpainikkeilla 14 päivä, jolle asetukset tulee kopioida. Valitse valittu päivä painamalla extension/day/ set-painiketta 18.

Asetukset tiistain ohjelma :Ile on ohjelmoitu ja näytöllä nakyy SET 3 sekunnin ajan.

Valitse 3 sekunnin kuluttua toinen kopioitava päävä tai poistu asetustilasta painamalla timer-painiketta.

VIKKOJAJASTIMEN KÄYTTÄMINEN

Kytke lammitin pälle painamalla POWER-painiketta 12. Paina timer-painiketta 15 ja TIMER-merkkivalo sytty. Lammitin kytkeytyy pälä. Näytön On- ja Off-merkinnät osoittavat, onko laite kytketty pälle.

Kun ajastin on kytkenyt laitteen pois pälä, off-merkintä on nakyvissä. Näytö osoittaa todellista aikaa.

Kun ajastin on kytkenyt laitteen pälle, on-merkintä on nakyvissä. Näytössä nakyyy haluttu (set) ja todellinen (room) lampötila.

E CLEAN START

Clean start -toiminto vahentäa merkittävästi Hajua, jota lammitin päästäa sytyttämisen yhteydessä. Sytytäminen kestää yksi tai kaksi minuuttia pidempään kuin normalaalitilassa.

Kun nappäintä clean start ② painetaan lammittimen ollessa kytkettynä pois päältä, merkki syttyy ja lammitin siirtyy clean start -tilaan.

Kun nappäintä painetaan uudelleen, tila kytkeytyy pois päältä ja vaihtuu takaisin normalaill sytytystilaan.

F LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lammittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava.

Sytytä lämmitin aina -painikkeen ⑫ avulla. Älä koskaan käytä tulitikkuja tai tupakansytytinta.

Sytytä lammitin painamalla -painiketta ⑫. POWER-merkkivalo alkaa vilkua osoituksena siitta, etta sytytstoimenpide on käynnistynyt. Tämäkestää hetken ajan. Kun lammitin palaa, POWER-merkkivalo palaa (punaisena). Tietonäytössä ⑬ nakyy kaksi numeroa. Niiden vieressä oleva valo ilmaisee, etta numerot viittaavat lamptoiliohin (kuva G). Todellinen huoneenlampö ilmoitetaan ROOM-kohdan alla. Lamptötila-asetus puolestaan ilmoitetaan SET-kohdan alla. Viimeksi mainittua voidaan muuttaa säätönäppäimillä (katso osa G).

Tarkista aina ennen lammittimen sytyttämista, etta irrotettavassa sailiössä on tarpeeks i polittoainetta.

set	room
25	20

G: Vaadittu lampotila vasemmalla, mitattu lampotila oikealla.

G VAADITUN LÄMPÖTILAN ASETTAMINEN

Lampötila-asetusta voidaan säätää vain, kun lämmitin palaa. Säädä lampötilaa käytämällä saätönappäimiä 14. Paina ensin toista kahdesta nappäimasta toiminon kytkelemiseksi pälle (°C-merkki 1 alkaa vilkkua). Säädä seuraavaksi lampötilaa. Käytä oikealla olevaa nappäintä (▲min.) lampötila-asetuksennostamiseksi ja vasemmalla olevaa nappäintä (▼hour) lampötilan laskemiseksi. Nosta arvoa yhdellä askeleella painamalla kerran. Noin 10 sekunnin kuluttua °C-merkin symbolin vilkuminen lakkaa, ja asetus lukitaan (kuva G).

Lämpötilan säätöalue on 6^ (minimi) - 28 °C (maksimi). Kun lämmittimen virtajohto on ollut irrotettuna (tai virtakatkoksen jälkeen), lämpötila nollaantuu tehdasasetukseen 20^ .

H LÄMMITTIMEN SAMMTAMINEN

Lammitin voidaan sammuttaa kahdella tavalla.

1 Paina -painiketta 2. Tietonaytttoen tulee CLOCK- signaali. Liekki sammuu tastä noin yhden minuutin kuluessa.
2 Paina TIMER-näppäintä 15, kun haluat sammuttaa lämmittimen ja sytyttäa sen uudelleen ajastimella seuraavalla kerralla. Tämä ei ainoastaan sammuta lämmitä vaan myöskin aktiviä ajastintoiminnon.

TIETONÄYTTÖ

Tietonäytto 1 ei toimi ainoastaan (asetetun) ajan ja lampötilan (osat C, D ja G) ilmaisimena vaan se myös ilmoittaa lammittimen virheellisestä toiminnasta. Tietonäytön koodi ilmoittaa ongelman luonteen:

Tietonäytön koodi ilmoittaa mahdollisen ongelman.

KOODI	TIEDOT	TOIMENPIDE	Tietonäytö ilmoittaa ma ongeln
E-0	Lämmitimen sisällä oleva lämpötila on liian suuri.	Jäähdytä ja sytytä uudelleen.
F-0	Virtakatkos.	Sytytä lämmitin uudelleen.
E-1	Vialinen termostaatti.	Ota yhteys tuotteen myyjään.
F-1	Vialinen polttinen termostaatti.	Ota yhteys tuotteen myyjään.
E-2	Käynnistysongelmia.	Ota yhteys tuotteen myyjään.
E-23	Sytytä lämmitin uudelleen välittömästi sammutuksen jälkeen.	Odota noin. 30 s. ja pistokkeen uudelleen kytkemisen jälkeen sytytä uudelleen.
E-5	Kaatumissuojaus.	Sytytä lämmitin uudelleen.
E-6	Huono palaminen.	Ota yhteys tuotteen myyjään.
E-7	Huoneen lämpötila yli 32 °C.	Tarpeen vaatiessa, sytytä lämmitin uudelleen.
E-8	Vialinen tehostin.	Ota yhteys tuotteen myyjään.
E-81	Epänormaali taajuus.	Työnnä pistoke pistorasiaan uudelleen. Ota yhteys tuotteen myyjään.
E-9	Ilmasuodatin on likainen tai	Puhdista suodatin.
69 Hr	Poltoainepumppu on likainen. Lämmitin on allut jatkuvasti päälä	Ota yhteys tuotteen myyjään.
	69 tuntia ja on sammunut automaattisesti.	Kytke lämmitin takaisin päälle.
---:---+	Poltoaine on loppu.	Täytä irrotettava säiliö uudelleen.
---:---+	Riittämätön ilmanvaihto.	Tehosta ilmanvaihtoa.

Ota aina yhteyttä myyjälikkeeseen, jos ilmenee edellä mainituista poikkeavia toimintahäiriöitä tai virhe toistuu edellä kuvatuista korjaustoimenpiteistä huolimatta.

AUTOMAATTINEN SAMMUTUS

Tässä lammittimessä on turvajärjestelmä, joka sammuttaa lammittimen automaattisesti 69 tunnin yhtäjaksoisen toiminnan jälkeen. Näytöön tulee tällöin seuraava sisälto: БгHr . Halutessasi voit kytkeä lammittimen uudelleen pälle painamalla (katso osa F).

AUTOMAATTINEN PUHDISTUSTILA

Kun lammitin on palanut yhtäjaksoisesti kahden tunnin ajan suurimmalla asetuksella, poltin aloittaa automaattisen puhdistuksen. Näytöön tulee automaattisen puhdistuksen koodi : 5 , joka laskee arvoon : 1 . Toimenpidekestää 5 minuuttia. Tänä aikana poltin toimii pienimmällä asetuksella, kun poltin puhdistuu automaattisesti. Kun poltin on jälleen puhdas, lammitin kytkeytyy jälleen automaattisesti suurimmalle asetukselle.

J LAPSITURVALUKKO

Lapsiturvalukon avulla lapsia voidaan estaa muuttamasta lammittimen asetuksia vahingossa. Kun lammitin palaa ja lapsiturvalukko on pällä, lammitin voidaan ainoastaan kytkeä pois pällä. Mitaän muita toimintoja ei voida käyttaa. Jos lammitin on jo sammutettu, lapsiturvalukko estaa myös lammittimen sytyttämisen vahingossa. Ota lapsiturvalukko käyttoön painamalla M-nappäintä yli kolmen sekunnin ajan. KEY-LOCK-merkkivalo tulee tietonäyttoön (kuva H) osoituksena siitä, etta lapsiturvalukko on otettu käyttoön. Poista lapsiturvalukko käytösta painamalla 13-nappäintä uudelleen yli kolmen sekunnin ajan.

H: Kun o-merkki tulee nayttoon, lapsiturvalukko on aktivoitu.

'SAVE'-toiminnolla voidaan rajoittaa lampotilaa. Kun tamä toiminto on käytössä, lammitin menee automaattisesti pois paälta, kun huoneen lampotila ylittäa asetetun lampotilan 3 °C:IIa. Kun huanelampotila laskee taas asetetuun lampotilaan, lammitin käynnistyy automaattisesti uudelleen. Voit ottaa SAVE-asetuksen käytöön painamalla painiketta 16. ES vulee nakyviin tietonaytöön (kuva I). Toiminto poistetaan käytostä painamalla SAVE-nappäintä kerran uudelleen.

Ilman 'SAVE'-asetustakin lammitin pyrkii sailyttamän asetetun lampötilan säätämällä lammityskapasiteettia. 'SAVE' on saëstöasetus, jota voit käytta esimerkiki silloin, kun et ole itse huoneessa tai haluat pitä pakkasen poissa huoneesta.

I: Kun SAVE-toiminto on käytössä, lammitin kytkeytyy automaattisesti päälle tai pois paälä pysyväkseen tietyn lampötila-alueen sisällä.

L POLTTOAINEEN MERKKIVALO

Kun FUEL-ilmaisin tulee nakyviin, se tarkoittaa, etta polittoainetta on jäljellä enää 10 minuutiki. Tietonäytössä alkaa jäljellä olevan lämmitysajan takaisinlaskenta (kuva J). Sinulla on kaksi vaihtoehtoa:

• voit irrottaa polittoainesäiliön ja täyttaa sen olohuoneen ulkopuolella tai (katso luku B)
• voit painaa PIDENNYS-painiketta ⑧. Jos painat tātā painiketta, lammitysaika pidennetaan 90 minuutttiin.

Lämmitin siirtyu automaattisesti käytämaan alinta asentoa. Näytöön ilmestyy numero 90, joka pienenee numeroksi 10. Kun näytössa on numero 10, kuulet irrotettavan sällion tāyttamiseen kehottavan varoitusaänen kahden minuutin valein. Jos et reagoi millään tessall, lammitin sammu itsestään. Lammitin antaa varoitusaänen myös silloin, kun se sammuu. FUEL-ilmaisin vilkkuu ja tietonäytössa nikyy neljä viivaa (-:-) . Voit lopettaa tamän toiminnon painamalla painiketta ① uudelleen.

Kun lammitin on käytänyt kaiken poltoaineen ja se on sammunut,kestäa hetken aikaa sailiön tāyttämisen jälkeen, ennen kuin lammitin on taas täysin käytövalmis.

J:Kun FUEL-merkkivalo sytty, tietonaytossa naytetaan, kuinka moneksi minuutiksi sailiossa on poltoainetta.

K: Vilkkuva VENT-merkkivalo ilmoittaa,
etta ilmanvaihtoa on tehostettava.

M 'VENT'-MERKKIVALO

Kun huoneen ilmanvaihto on riittämätön VENT-merkkivalo vilkkuu. Lämmitin sommuu automaattisesti (kuva K). Jos merkkivalo jatkaa vilkumista, vaikka ilmanvaihtoa on lisätt, ota yhteytä jälleenmyjääsi.

N KUNNOSSAPITO

Sammuta lammitin ja anna sen jäahtyä ennen kuin aloitat kunnossapitotyt. Irrotamyös pistoke pistorasiasta. Lammitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeätä, etta puhdistat ilmansuodattimen kann 7 ja ilmanvaiahtosuodattimen 8 polynimurilla sekä rtilän 2 kostealla liinalla viikkoittain. Irrota ilmansuodattimen kansi ajoittain (kuva L) ja puhdista se saippuavedellä. Varmista, etta ilmansuodattimen kansi on kokonaan kuivunut, ennen kuin asetat sen takaisin paikalleen.

Tarkista myös polttoainenuodatin saannollisesti:

1 Poista irrotettava sāliö 6 lämmittimestä ja irrota poltoainesuodatin (kuva M). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina.
2 Poista lika naputtamalla poltoainesuodatinta ylosalaisin kovaa pintaa vasten. (Alä koskaan puhdista sitä vedellä!)

3 Asenna polittoainesuodatin takaisin lammitttimeen.

Suosittelemme, etta poly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä.

Älä poista lammittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjän. Jos virtajohto on vaurioitunut, sen saa vaihtaa vain valtuutettu sähköasentaja. Käytä uutta H05 VV-F -tyypin virtajohtoa.

OVARASTOINTI (LÄMMITYSKAUDEN PÄATTYESSÄ)

Varastoi lämmitin polyttömaa n paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttemätontä poltoainetta ei voi käyttaa seuraavalla lämmityskaudella. Siksi kaikki polittoaine on suositeltavaa polttaa loppuun. Jos poltoainetta on viel jäljellä, alä heita sitä pois vaan huolehdi sen havittämisetä kemiallisten kotitalousjätteiden käsittelya koskevien paikallisten märäysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta poltoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttoohjeita (alkaen kohdasta A ja kuten ohjeissa on kuvattu).

P KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lammittimen kuljetuksen aikana:

1 Anna lammittimen jäahtyä.
2 Poista irrotettava säliö 6 lämmittimestä ja irrota polttoainesuodatin (katso osa N, kuva M). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säliö tä lämmittimen ulkopuolella.
3 Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva N). Paina se tiukasti kiinni. Kuljetuskorkki estaennimmät öljyvuodot lammittimestä siirtämisen aikana.
4 Liikuta lammitintä aina pystysuorassa asennossa.
5 Poista polttoojly lammittimessä kiinn olevasta sailiostä pumpulla ennen siirtämistä tai jos olj on vaaränlaista tai likaista. Irrota ensin oljynsuodatin ja syotä pumpun letku lammittimessä kiinn olevaan sailiöön. Toimi samalla ravoin, jos sailiöön on paassyt vetä.

Kuljetuskorkki

Q
TEKNISET TIEDOT

Sytytys	sähköinen	Mitat (mm)	leveys	435
Poltoaine	parafiini	pohjalevyn kanssa:	syvyys	315
Teho (kW) maks.	3,50		korkeus	437
Teho (kW) min.	1,05	Lisävarusteet:- käsikäytöinen polttoainepumppu
Sopiva tila (m3)**	54-140		- kuljetuskorkki
Poltoaineen kulutus (l/h)*	0,365	Verkkovirta	230 V
			-- AC / 50 Hz
Poltoaineen kulutus (g/h)*	292	Sähkönkulutus:
Palamisaika aika yhdellä säliöllisellä (h)*	20,8	- sytytin	320 W
Irrotettavan säliön tilavuus (litraa)	7,6	- jatkuva	24 W
Paino (kg)	11,5	Sulak	250V, 5A

• Maksimiasetuksella ** Märitetyt arvot ovat suuntaa antavia

R

TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa OSTOPÄivästa. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien valillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljetti.
2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivat pidennataikuaka.
3 Takuu ei ole voimassa, jos lammittimeen on tehty muutoksia, siinä on käytety muita kuin alkuperäisia varaosia tai korjauksia on teetetty kolmannella osapuolella.
4 Takuu ei koske kulumiselle alteiita componentteja, kuten polttimen mattoa, pakkausmaterialiaaleja ja polittoaineletkua.
5 Takuu on voimassa ainoastaan esitettaessa alkuperainen, paivatty ostotosite, johon ei ole tehty muutoksia.
6 Takuu ei koske vahinkoja, jotka johtuvat käytöohjeiden vastaisesta toimin-nasta, huolimattomuudesta tai värärantyyppisen tai vanhentuneen polttoaineen käytösta. Väräränlaisen polttoaineen käytö voi olla jopa vaarallista*.
7 Kuljetuskustannukset ja lammittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, etta luet aina ensin käyttoohjeet huolellisesti. Jos käyttoohjeista ei ole apua, vie lammitin tuotteen myyjälle korjausta varten.

*Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos nain pääsee käymän, alä koskaan yritä siirtä lammitinta vaan sammuta se valittömästi. Hätatapauksissa voit käytta palosammutinta, mutta vain B-tyypin sammutimia eli hiilidioksidi-tai jauhesammutinta.

TUOTSESELOSTE

(a) Tavarantoimittajan nimi / tavaramerkki TOYOTOMI Europe Sales B.V.
(b) Mallin LC-135
(c) Energiatehokkuusluokka A
(d) Suora lampietoho 3.5kW
(e) Epäsuora lämpöteho N/A
(f) Energiatehokkuusindeksi 95.5%
(g) Hyötsyuhde 100%
(h) Erityiset varotoimenpiteet Katso asennus-, tal nuolto-onjeet kayttooppaasta.

T TÄRKEÄT OSAT

1 Etulevy
Ristikko
3 Alustalevy
4 Irrotettavan sällönn kansi
⑤ Kayttopaneeli
6 Irrotettava sāilio
Illmansuodattimen korkki
Illmanvaihtoakon suodatin
Lammönsaedin
Pistoke + johto
Tietonäytto
12 nappain
13 Lapsiturvalukko
14 Saatönappäimet (aika ja lämpötila)
15 Ajastin
16 SAVE-saastönappän
17 Kahva
18 PIDENNYS / day /set (Weekly timer)
19 Ajastinlamppu
20 Korkeuden asetuspainike
21 Clean start nappain

Jos haluat lisātietoja tai kohtaat ongelmia, joita ei kāsitellä nàissä ohjeissa, verkkosivustolla osoitteessa www. toyotomi.eu tai pyydä tarvittavat tiedot myynnin tupiosastolta (osoite ja puhelinnumero lóytyy sivustolta www. toyotomi.eu).
