Tuotetyyppi	UPS (Katkoton Sähkönsyöttö) Linja-interaktiivinen
Tuotemerkki	EATON
Malli	ELLIPSE PRO 650 IEC
Näennäisteho	650 VA
Tulojännite	230 V AC
Tulotaajuus	50/60 Hz
Tekniikka	Linja-interaktiivinen AVR:llä (Automaattinen Jännitteensäätö)
Akkuvarmennetut pistorasiat	Kyllä, useita pistorasioita
Suojatut pistorasiat	Kyllä, useita pistorasioita
Datayhteyksien suojaus	RJ11/RJ45 (modeemi/verkko)
Tietoliikenne	USB-portti, Eaton UPS Companion -ohjelmisto
Näyttö	LCD-näyttö ilmaisimilla
EcoControl-toiminto	Kyllä, ohjelmistolla konfiguroitava
Automaattinen uudelleenkäynnistys	Kyllä, sähkön palattua
Ylikuormitussuojaus	Uudelleenkytkettävä suojakatkaisin
Äänihälytys	Kyllä, muokattavissa
Käyttölämpötila	0-40 °C
Käyttökosteus	20-80 % ilman kondensaatiota
Paino	Noin 7-10 kg
Mitat	Noin 200 x 300 x 100 mm
Takuu	Verkkorekisteröinti vaaditaan

Usein kysytyt kysymykset - ELLIPSE PRO 650 IEC EATON

Voiko UPS toimia ilman PC-yhteyttä?

Kyllä, EATON ELLIPSE PRO 650 IEC on itsenäinen laite. Se voi syöttää laitteita ilman tietokoneyhteyttä. Akkuvarmennetut pistorasiat antavat virtaa sähkökatkon aikana riippumatta PC-yhteydestä.

Miten EcoControl-toiminto aktivoidaan?

EcoControl-toiminto on oletuksena pois päältä. Aktivoidaksesi sen, asenna mukana toimitettu Eaton UPS Companion -ohjelmisto, ja valitse konfigurointityökalussa 'EcoControl-toiminto' -vaihtoehto. Säädä tarvittaessa tunnistuskynnyksiä.

Mitä tehdä, jos EcoControl-pistorasiat eivät katkaise oheislaitteita?

Jos oheislaitteet saavat edelleen virtaa, vaikka tietokone (Master-pistorasia) on sammutettu, nosta ylempää tunnistuskynnystä konfigurointiohjelmistossa. Jos ne taas sammuvat normaalin toiminnan aikana, laske alempaa kynnystä.

Miten UPS:n katkaisin nollataan?

Etsi UPS:n takana oleva katkaisin (merkintä 20). Jos se on lauennut, paina sen painiketta palauttaaksesi sen. Irrota ensin vikaa aiheuttava laite, jotta vältät uuden ylikuormituksen.

Miksi UPS antaa äänihälytyksen 10 sekunnin välein?

Tämä tarkoittaa, että UPS toimii akkuvirralla (sähkökatkos). Akun loppuessa äänimerkki nopeutuu (3 sekunnin välein). Voit kytkeä hälytyksen hiljaiseksi painamalla tarkoitettua painiketta (jos saatavilla).

Miten LCD-näyttöä tulkitaan?

Näyttö näyttää akun lataustason, lähtötehon ja tilasymbolit (akkutila, AVR, vika). Käytä selauspainiketta liikkuaksesi valikoiden välillä. Näyttö sammuu 3 minuutin käyttämättömyyden jälkeen.

Mikä on akun kesto?

Kesto riippuu liitetystä kuormasta. Tyypillisellä 300 W kuormalla se on noin 10-15 minuuttia. Ensimmäinen lataus kestää 8 tuntia täyden kapasiteetin saavuttamiseksi. Pidä UPS jatkuvasti kytkettynä akun ylläpitämiseksi.

Voinko kytkeä tulostimen akkuvarmennettuihin pistorasioihin?

Lasertulostimia tai muita suuritehoisia laitteita ei suositella kytkettäväksi varavirtapistorasioihin, koska niiden virtapiikki voi ylikuormittaa UPS:n. Käytä näille laitteille mieluummin suojattuja pistorasioita (ei akkuvarmennettuja).

Miten suojata puhelinlinjani?

Yhdistä seinäpistorasia UPS:ään RJ11-kaapelilla ja UPS:stä modeemiin/puhelimeen toisella kaapelilla. Tämä suojaa linjan ylijännitteiltä. Kaapeleita ei toimiteta mukana.

Mistä voin ladata hallintaohjelmiston?

Eaton UPS Companion -ohjelmisto on saatavilla osoitteessa powerquality.eaton.com. Voit myös käyttää UPS:n mukana toimitettua CD-ROM-levyä. Se mahdollistaa EcoControlin, hälytysten konfiguroinnin ja UPS:n tilan seurannan.

KÄYTTÖOHJE ELLIPSE PRO 650 IEC EATON

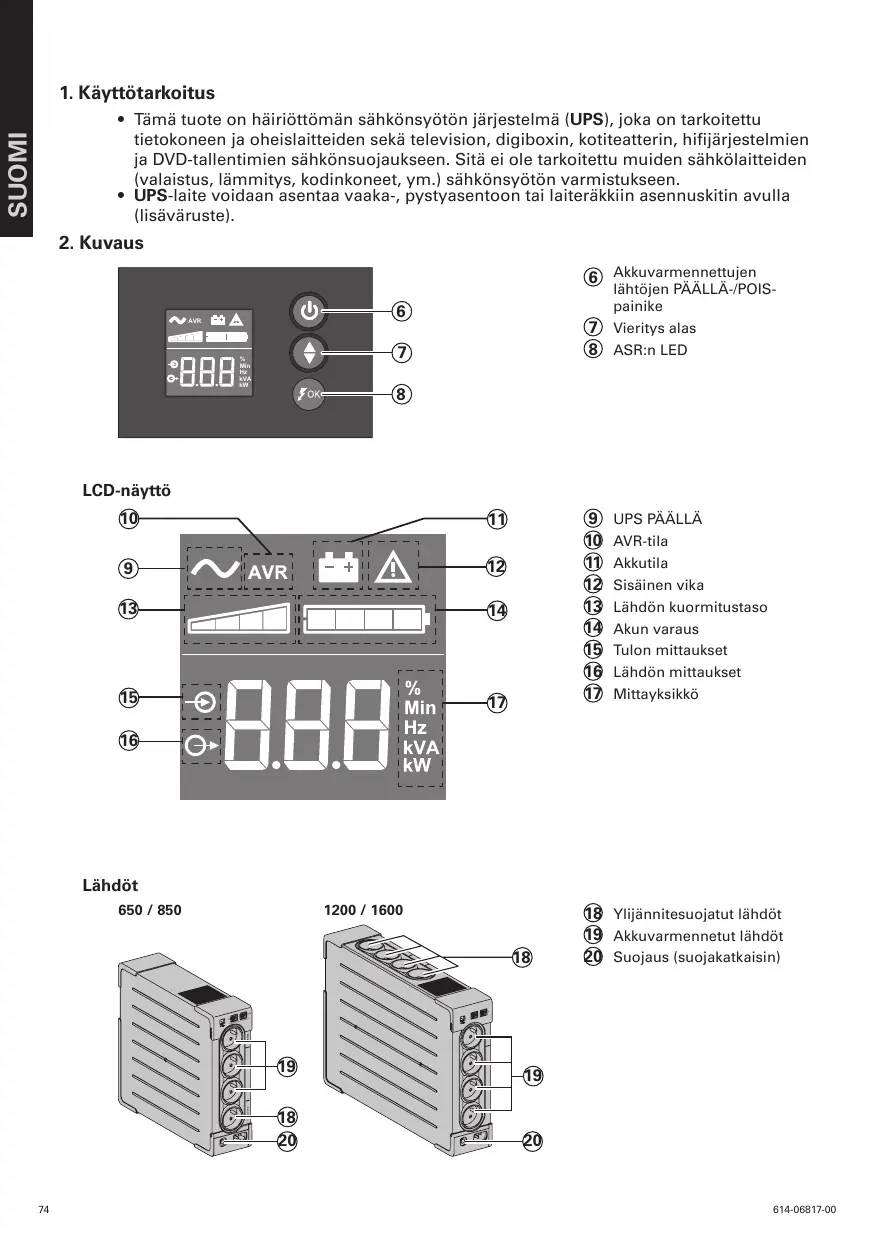

• Tämä tuote on häiriottöman sähkönsyöton järestelmä (UPS), joka on tarkoitettu tietokoneen ja oheisaitteiden sekä television, digoboxin, kotiteatterin, hifijärestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyöton varmistukseen.
• UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiterakkiin asennuskitin avulla (lisäväruste).

2. Kuvaus

(6) Akkuvarmennettujen lahtoen PÄALLA-/POIS-painike
⑦ Vierityas alas
⑧ ASR:n LED

LCD-näytto

UPS PÄLLÄ
10 AVR-tila
1 Akkutila
Sisäinen vika
13 Lähdon kuormitustaso
14 Akun varaus
15 Tulon mittaukset
16 Lähdon mittaukset
17 Mittayksikko

Lahdot
650/850

1200/1600

Ylijannitesuojatut lahdot
19 Akkuvarmennetut lahdtot
20 Sujoaus (suojakatkaisin)

3. UPS-Iiitannat

LiitäUPS 1 maadoitettuuin seinäpistorasiaan (katso kuva A).
- Kytke kriittiset laitteet 19 (tietokone, näytö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus etta ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlasketu janniteteho ylitä UPSin VA tai W -arvoja.
- Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkea ylijannitesuojattuihin lahtoihin 18 (katso kuva B). Ylijannitesuojattuja lahtojä ei varmenneta akkuvirralla sahkokatkoksen yhteydessä.

Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijannitteita vastaan liittamalladatajohto UPSiin katso kuva C.

Tietokone voidaan liittäu UPSlaitteseen mukana tulevalla USBkaapelilla (katso kuva C).

Ohjelmisto on staatavana CD-ROM-levyllä ⑤, tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com.

Rekisteröi takuu osoitteessa: powerquality.eaton.com.

4. Master- eli päapistorasian ja EcoControl -pistorasioiden toiminta:

Jotta voitaisin vähentä oheislaitteiden (skanneri, printeri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasian kytketty laite (tietokone/ TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet gammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkaukssessa).

HUOM. Kun tämä toiminto on aktivoitu, EcoControl -pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.

EcoControl-virransäätön asennus

Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden. Jos EcoControl toimintaohalutaan kuitenkin muuttaa paalaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin:

• Ensimmäiseksi, varmista, etta "EcoControl Function" -painike on aktivoitu kofiguraatiotyökaluista.
• Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on saädettävä korkeaksi "High."
• Jos paälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka paälalite olisikin toimintatilassa, havaintoherkkyys on saädettävā matalaksi "Low".

5. UPS-laitteen asetukset LCD-nayton kautta

Valitse valikko vapauttamalla alaspainvierityksen painike

LCD-näytö sammu,Jos sitä ei käyteta 3 minuuttin.

6. Ellipse ECon toiminnot

Akuston varaus

UPS varaa akuston heti kun se on kytketty verkkosahkoo, riippumatta siitta onko painike ⑥ painettu paille tai ei. Kun kaytat laitetta ensimmäisen kerran akusto antaa tayden varakayntiajan 8 tunnin varausajan jälleen. On suositeltavaa, etta UPS on aina kytketynä verkkosahkoo, jolloin saadaan pisin mahdollinen varakayntiaika sähkökatkon aikana.

UPS:n pääle kytkeminen

Paina painiketta ⑥ noin 1 sekuntti

Ylijannitesuojat lahdot 18, joissa ei ole akkuvarmennusta

Kun virtajohto ④ on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen ⑥ asento ei vaikuta niiden toimintaan.

Akkuvarmennetut pistorasiat 19

Laitteet, jotka on kytketty naihin pistorasioihin, ovat suojattuja sen jälkeen kun painike ⑥ on painentu alas ja vihrea valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä paälle, vaikka UPS ei saisikaan verkkosähköä (painike ⑥ vilkkuu silloin).

Verkkohäiriötilanne

• Sähköhäirön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike ⑥ vilkkuu vihreänä. Aluksi hälytssääni piippaa kymmelen sekunnin valein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin valein. UPSin saa myös säädetty hiljaisen toimintatilaan, jolloin hälytss piippaa vain kerran, kun UPS siirtyk kayttämään akuston varavirtaa.
• Mikäli sähkökatoskestäpidempänkuin kaytettavissəlevaakustonvarakayntiaika, UPSmeneepoispaaltaja kaynnistyyautomaattisesti uudestaan sahkjojen tultua takaisin.Akuston varaukseen kuluu mutama tuntia aikaa,jos akusto on purkautunut kokonaan.

Ylijannitesuojaus:

Kaikki myntypisteet ovat ylijannitesuoja.

Akkuvarmennettujen pistorasioiden 19 alasajo

Paina painiketta ⑥ yli kaksi sekuntia.

7. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com

	Ongelma	Vianmärritys	Ratkaisu
1	• Akkuvarmennetut pistorasiat 19 eivät saa virtaa.	• Painiketta 12 ei ole painenlu.	• Paina painiketta 6 ja tarkista,etty vihrea valo sytty.
2	• Kytketyt laitteet eivät saa virtaa sähkökatkon aikana.	• Laitteita ei ole kytketyt akkuvarmennettuihin pistorasioihin 19.	• Kytke laitteet akkuvarmennettuihin pistorasioihin 19.
3	• Verkosta saadaan sähköö, mutta UPS toimii akustosähköllä.	• UPS-laitteen lähdön ylikuormitus on laukaisut UPS-laitteen takapuolella sjaitsevan suojakatkaisen 20.	• Irroita ylimäärasetlaiteet UPSista ja resetoi sulakekatkaisin painamalla painiketta 20.
4	• Vihreän painikkeen 6 valovilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein.	• Akkuvarmennetut pistorasiat 19 ovat ylikuormitettuja.	• Irroita ylimäärasetlaiteet, jotka on kytketyt akkuvarmennettuihin pistorasioihin 19.
5	• LCD-näytöön tulee vikamerkki 12, ja äänimerkki kuuluu jatkuvasti.	• UPS on vikaantunut. Akustovarmennetut pistorasiat 19 eivät saa enää virtaa.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
6	• Vihreävalo 8 ei pala ja ylijännitesuojatuissa pistorasioissa 18 on virtaa.	• Laitteessa ei ole enää ylijännitesuojausta.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
7	• EcoControl pistorasiat eivät sammu, vaikka päläite on smmutettu.	• EcoControl-asetusta ei ole aktivoitu, tai asetetu oikein.	• Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla
