Produkttyp	UPS (Avbrottsfri Strömförsörjning) Line-Interactive
Märke	EATON
Modell	ELLIPSE PRO 650 IEC
Skenbar effekt	650 VA
Inspänning	230 V AC
Infrekvens	50/60 Hz
Teknik	Line-Interactive med AVR (Automatisk Spänningsreglering)
Skyddade uttag (batteri)	Ja, flera uttag
Skyddade uttag (överspänning)	Ja, flera uttag
Skydd för datalinjer	RJ11/RJ45 (modem/nätverk)
Kommunikation	USB-port, Eaton UPS Companion-programvara
Display	LCD-skärm med indikatorer
EcoControl-funktion	Ja, med programvaruinställning
Automatisk omstart	Ja efter strömåtergång
Överbelastningsskydd	Återställbar brytare
Ljudlarm	Ja, anpassningsbart
Driftstemperatur	0-40 °C
Driftfuktighet	20-80 % utan kondens
Vikt	Cirka 7-10 kg
Mått	Cirka 200 x 300 x 100 mm
Garanti	Registrering online krävs

Vanliga frågor - ELLIPSE PRO 650 IEC EATON

Kan UPS:en fungera utan PC-anslutning?

Ja, EATON ELLIPSE PRO 650 IEC är en fristående enhet. Den kan driva utrustning även utan anslutning till en dator. Batteriskyddade uttag levererar ström vid strömavbrott oavsett datoranslutning.

Hur aktiverar jag EcoControl-funktionen?

EcoControl-funktionen är inaktiverad som standard. För att aktivera, installera den medföljande programvaran Eaton UPS Companion, och markera sedan alternativet 'EcoControl-funktion' i konfigurationsverktyget. Justera därefter detektionsgränserna om nödvändigt.

Vad gör jag om EcoControl-uttagen inte stänger av kringutrustningen?

Om kringutrustningen fortfarande får ström när datorn (Master-uttaget) är avstängd, höj den övre detektionsgränsen i konfigurationsprogramvaran. Om de tvärtom stängs av under normal drift, sänk den nedre gränsen.

Hur återställer jag UPS:ens brytare?

Lokalisera brytaren på baksidan av UPS:en (märkning 20). Om den har löst ut, tryck på dess knapp för att återställa den. Koppla först bort den orsakande enheten för att undvika en ny överbelastning.

Varför avger UPS:en ett ljudlarm var tionde sekund?

Det indikerar att UPS:en arbetar på batteri (strömavbrott). I slutet av batteritiden blir pipet snabbare (var tredje sekund). Du kan tysta larmet genom att trycka på den avsedda knappen (om tillgänglig).

Hur tolkar jag LCD-displayen?

Skärmen visar batteriladdningsnivå, uteffekt och statusikoner (batteriläge, AVR, fel). Använd scrollknappen för att navigera mellan menyerna. Skärmen släcks efter 3 minuters inaktivitet.

Vad är batteritiden?

Batteritiden beror på ansluten belastning. För en typisk belastning på 300 W är den cirka 10-15 minuter. Första laddningen tar 8 timmar för att nå full kapacitet. Låt UPS:en alltid vara inkopplad för att underhålla batteriet.

Kan jag ansluta en skrivare till batteriskyddade uttag?

Det rekommenderas inte att ansluta laserskrivare eller andra storförbrukare till batteriskyddade uttag, eftersom deras strömförbrukning kan överbelasta UPS:en. Använd istället de överspänningsskyddade (icke-batteriskyddade) uttagen för sådana enheter.

Hur skyddar jag min telefonlinje?

Anslut vägguttaget till UPS:en med en RJ11-kabel, och sedan från UPS:en till ditt modem/telefon med en andra kabel. Detta skyddar linjen mot överspänningar. Kablar medföljer inte.

Var kan jag ladda ner hanteringsprogramvaran?

Programvaran Eaton UPS Companion finns på webbplatsen powerquality.eaton.com. Du kan också använda den medföljande CD-ROM-skivan. Den gör det möjligt att konfigurera EcoControl, larm och övervaka UPS:ens status.

BRUKSANVISNING ELLIPSE PRO 650 IEC EATON

• Denna produit àr en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning,TV, stereo-system och video... Den fär inte användas for att drivà annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
• UPS:en kan installeras horizontally, vertikalt aller placerad i rack 2U (tillvalskit).

2. Beskrivning

6 PÁ/AV-knapp für batteriets backuputgangar
⑦ Rulla nedat
⑧ ASR-LED

LCD

⑨ UPS PÅ
10 AVR-lage
1 Batterilage
12 Internet fel
13 Utgaende belastningsnivá
14 Batterinivá
15 Inkommande matningar
16 Utgaende matningar
17 Matenhet

Utgangar

650/850

1200/1600

18 Utgangar for spikskydd
19 Utgangar for batteribackup
20 Skydd (overspänningssskydd)

3. UPS anslutninger

• Anslut UPS:en ① till växelsprüning via vägguttag med skyddsjord och den medfoljande kabeln ④ für UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator for UPS med IEC-kontakter (se bild A).
• Anslut kritik last (datorer, monitorer, modem mm.) till uttag 19 for batteribackup och skydd mot spansningstransienter (se bild B) men se till att ni inte överskrider den maximala utgangsströmmen for UPS:en.
• Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgangarna for spikskydd 18 (se bild B). Utgangarna for spikskydd har inte batteribackup vid ett strömavbrott.

Valfritt Internet modem / Nätverksanslutting:

Ett modem aller Ehternet datalinje kan skyddas mot spanningstransienter genom att koppla dem via UPS:en. Anslut den existerende utrustningskabeln mellan vagguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medfoljer inte).

Valfritt USB anslutting: UPS:

En kan anslutas till datorn med den medfoljande USB-kabeln (5) (se bild C). Programvaran finns på CD-skivan (5) aller också kan du ladda ner Eaton UPS Companion-programvaran från powerquality.eaton.com.

Registrarangaarantipa:powerquality.eaton.com.

4. Driftinstruktion for Master och EcoControl uttagen

For att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby进展情况 auf den Kungsmittel.

Notera: Närenna Funktion ar aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

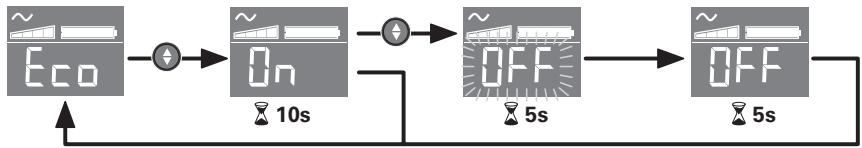

Tröskelvárdesinställning

En Förinställd inställning sakrar en korrekt drift av EcoControl funktionen. Dock, beroende på forbrukningen av huvudlasten sökan EcoControl funktionens tröskelvarde behöva justeras med konfigurationsmjukvaran som medfoljer UPS: en.

• Se Först till att Funktionen ar aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
• Om kringutrustingen kopplad till EcoControl uttagen inte stängs av nar huvudlasten inte ar i normal-läge (t.ex. i standby-läge) maste upptaktströskelvärdet ställas in på Hög (High).
• Om forbrukningsniván på huvudlasten ar låg och EcoControl uttagen stängs av;narr huvudlasten ar i normal-läge måste upptaktströskelvärdet ställas in på Låg (Low).

Slapp den nedatrixde bladdringsknappen for att valja menu

Exempel påinstalling
Spara detnya vardet

• LCD-panelen stängs av om ingen aktivitet registrareras på tre minuter.

6. Drift

Batterbyte

UPS:en laddar batterierna sa fort den ar ansluten till ett vagguttag, oavsett om knapp 6 ar intryckt ether inte. Forsta gangen UPS:en anvands sa narr Batteriet sin fulla laddning after att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en ar konstant inkopplad till ett uttag med vexelspanning for att sakerstalla basta möjiga laddning.

Starta UPS

en: Tryck och häll in knapp 6 i ungefar en sekund.

Utgangar for spikskydd 18utan batteribackup

Urustning ansluten till dessa uttag fär spanning sá fort växelströmskabel ④ blir ansluten. De påverkas inte av knapp ⑥.

Batteribackup uttag 19

Urustning ansluten till dessa uttag fär spanning SSE fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spanningsattas även om UPS:en inte ar ansluten till växelspenning (knapp ⑥ blinkar).

Växelspänningsstörning

• Om væxelspänningen blir störd eller forsvinner sä fortsettter UPS:en gå på batteridrift. Knapp ⑥ blinkar gront. I normal-läge larmar den med att pip var tionde sekund och var tredje sekund Near batteritiden börjar ta slut. I tyst lage (silent mode) larmar UPS:en bara en gang nar den gär over i batteridrift.
• Om spanningsbortfallet varar langre an batteribackuptiden sa stannar UPS:en och Återstartar automatiskt igen nar spanninger Återkommen. Efter en fullständig urladdning behövs det ett par timmar for att ladda upp batteriet till full backuptid igen.

Spikskydd:

Alla butiker har översänningssskydd.

Avstängning av batteribackuputtagen 19

(Förytterligare information, besök www.powerquality.eaton.com aller kontakta afterförsäljning-support)

	Problem	Orsak	Lösning
1	• Batteribackup uttagen 19 saknar spanning.	• Knapp 6 ar inte tillslagen och lyser.	• Tryck ochhall in knapp 6 och kontrollera att den blir grön.
2	• Anslutna utrustningen ar inte spanningsatta nagvælspenningen till UPS: en försvinner.	• Utrustningen ar inte ansluten till batterbackup uttagen 19.	• Anslut utrustningen till batteribackup uttagen 19.
3	• Vælspenningen ar tillganglig men UPS:engår på batteridrift.	• Överspänningskydd 20, på baksidan av UPS-enheten, har lössts ut av en överbelastning i UPS-utgången.	• Koppla bort onödig utrusting och äterställ strömbrytare 20 genom att trycka in den.
4	• Den gröna knappen 6 blinkar och en ljud signalhörsvar tredje sekund.	• UPS:ens batteribackup uttag 19 ar overlastade.	• Koppla bort onödig utrusting som ar kopplad till batteribackuputtagen 19.
5	• En felsignat 12 visas på LCD-panelen och en ljud signalhörsvoavbrutet.	• Det har uppstätt ett fel på UPS:en och batteribackup uttagen 19 ar inte langre spanningsatta.	• Ring Teknisk Support.
6	• Grón knapp 8 ar mörk och de filtrerade uttagenär spanningsatta.	• Skydd mot spanningstransienter ar intelängre forutsatt.	• Ring Teknisk Support.
7	• EcoControl uttagen fortsetter att vara spanningsattanär huvudaplicationen (Master outlet) ar stoppad.	• EcoControl Funktionen ar inte aktiverad eller inte korrekt inställd.	• Aktivera eller ställ in EcoControl Funktionen korrekt genom att användamjukvaran (software) som medfoljerprodukten.
