Tuotetyyppi	AM/FM-stereoradio AUX-tulolla
Merkki	TANGENT
Malli	UNO
Vastaanotettavat aallot	AM ja FM
Äänitulot	AUX (stereo)
Äänilähdöt	Kuulokkeet (jack), Ulkoinen kaiutin (SPEAKER OUT), Subwoofer (SUBWOOFER), REC OUT (mono)
Antenni	Sisäänrakennettu teleskooppiantenni, mahdollisuus liittää ulkoinen antenni (koaksiaali 75 ohmia)
Ilmaisimet	Taajuusilmaisin, viritysilmaisin, virtamerkkivalo
Säätimet	Monitoimipainike (päälle/pois, aallonpituusalueen valinta, äänenvoimakkuus, viritys)
Virtalähde	Verkkovirta (mukana tuleva johto) tai ulkoinen DC-virtalähde (ei mukana)
Puhdistus	Pehmeä, hieman kostea liina, ilman voimakkaita pesuaineita
Asennusohjeet	Tasainen pinta, riittävä ilmanvaihto (takana vapaata tilaa ≥ 20 cm), vältä suoraa auringonvaloa, kosteutta ja tärinää
Turvallisuus	Älä avaa koteloa, irrota virtajohto ennen puhdistusta, jätä korjaukset valtuutetulle teknikolle
Hyväksyntä	CE (eurooppalaisten standardien mukainen)

Usein kysytyt kysymykset - UNO TANGENT

Kuinka laite kytketään päälle ja valitaan lähde (AM/FM/AUX)?

Käännä nuppia oikealle: yksi napsautus AM:lle, kaksi napsautusta FM:lle, kolme napsautusta AUX:lle. Sammuttaaksesi käännä vasemmalle.

Kuinka radiosäädin asetetaan?

Käännä viritysnuppia (sama kuin äänenvoimakkuus) muuttaaksesi taajuutta. Viritysilmaisin syttyy maksimissaan, kun asema on hyvin vastaanotettu.

Miksi ääni on heikko tai puuttuu?

Tarkista, että äänenvoimakkuus on riittävästi auki (oikealle). Varmista, että lähde on oikein valittu ja antenni on hyvin esillä. Jos käytät kuulokkeita, kaiutin on pois päältä.

Kuinka kuulokkeet liitetään?

Työnnä jack-liitin kuulokeliitäntään (yleensä takana). Kuulokkeiden liittäminen katkaisee pääkaiuttimen.

Voinko liittää ulkoisen antennin?

Kyllä, voit irrottaa teleskooppiantennin ja liittää ulkoisen antennin 75 ohmin koaksiaalikaapelilla tarkoitettuun liittimeen.

Kuinka subwoofer liitetään?

Käytä SUBWOOFER-lähtöä (RCA-liitin) aktiivisen subwooferin liittämiseen. Tämä parantaa matalia taajuuksia.

Voinko tallentaa radiosta?

Kyllä, REC OUT-lähtö (linjalähtö) mahdollistaa tallentamisen monoäänenä vahvistimelle tai tallentimelle.

Kuinka radio puhdistetaan?

Irrota laite ensin verkkovirrasta. Käytä pehmeää, hieman kosteaa liinaa (ei voimakkaita pesuaineita). Vältä kosteuden pääsyä sisään.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että verkkovirtajohto on kunnolla liitetty ja pistorasia toimii. Varmista, että kytkin on ON-asennossa (käännetty oikealle). Jos käytät DC-virtalähdettä, tarkista jännite ja napaisuus.

Mistä löytyy varaosia?

Ota yhteyttä TANGENTin huoltopalveluun tai valtuutettuun jälleenmyyjään. Korjaukset tulee tehdä valtuutetun teknikon toimesta.

KÄYTTÖOHJE UNO TANGENT

Parhaimmat onnittelumme uudesta radiosta. Lue tämä käyttoohje huolellisesti lapi vältaäksesi toimintavirheitä ja radion vahingoittumista. Nän staat radiosta pitkääikaisen ilonaiheen.

1. Laitetta ei saa koskaan altistaa suoraan auringonvaloon, suureen kosteuteen,likaan voimakkaaseen tarinaan tai aärimmäisiin lampötiloihin.
2. Laite on asetettava tukevalle ja tasaiselle alustalle.
3. On huolehdittava siä, etta ilmanvaiht o laitteen ympärillä on riittäva. Laitetta ei saa asettaa pehmeälle alustalle esim. Matolle. Laitteen taakse on varmistettava vapaata tilaa vähintään 20 cm.
4. Laitetta ei saa avata. Laitteensisäisi osia savat puhdistaa vain asiantuntevat teknikot.
5. On varmistuttava siita, etta laitteen sisalle ei paase.
   nesteita, eikä vieraita esineita.
6. Jos laitetta pitäa korjata, sen saa tehdä vain ammattiinkoulutetut teknikot.
7. Seuraavissa tapauksissa virta on heti katkaistava:

A Kosketin tai johto on viallinen.
B Laitteeseen on paassyt vieraita esineita tai nesteitä.
C Laitetta ei ena pystytä kayttamän oikealla tavalle.
D Laite on pudonnut tai sen päälyste on vahingoittunut.

1. Tämä käytöohje on sailytettävå mahdollista tulevaa käytöä varten.
2. Laitteen puhdistamiseen käytetän polyriepua tai hieman kosteaa, pehmyttä ja nukatonta riepua.
   10.Syövyttäviä tai voimakkaita pesuaineita ei saa käytä. Puhdistuksen yhteydessä on huolehdtittava siitä, ettei laitteeseen paase Kostenutta. Puhdistuksen ajaksi laite on poistettava verkosta.
3. On varmistuttava siita, etta laitteen takaosaan kirjoitettu verkkojannitys vastaa kaytettavan koskettimen verkkojannitysta.
   12.Jos laitetta ei kayteta pitempaan aikaan on sahkovirta katkaistava.

Vastuuvapaus

Huolimatta lajalle ulottuvista pyrkimiysistä emme silti takaa sitä, etta annetut tekniset tiedot ovat virheettomiä, taydellisia ja ajankohtaisia. Muutosoikeus pidatetaan teknisin muutoksin ilman ennakkoon varoittamista.

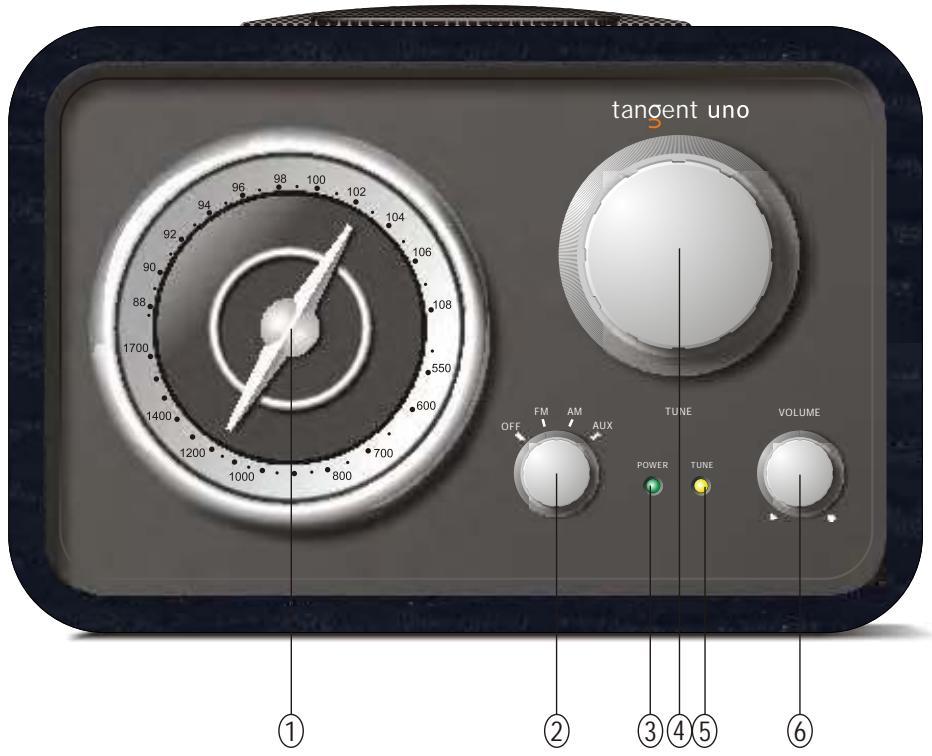

1. TAAJUUS TAULUKKO: Nayttä haetun kanavan taajuuden.
2. OFF/FM/AM/AUX: Pyöräytä nappulaa yhden klikkauksen oikealle saadaksesi FM:n., kaksi klikkausta oikealle saadaksesi AM:n.VaKierra nappulaa 3 klikkausta oikealle aktivoidaksesi AUX-toiminnan.semmalle tãysin loppuun pyöräytety nappula katkaisee virran ja sulkee radion.
3. POWER INDIKATOR: Merkkivalo nayttä vihreaa laitteen ollessa kytkettyna.
4. TUNING: Kanavanhakunappulaa pyöräytetään oikealle tai vasemmalle halutulle kanavalle. Taajuustaulukosta nakyy samanaikaisesti haetun kanavan tajuuslukema.
5. TUNING INDIKATOR: Merkkialo nikyy kirkkaimillaan, kun on saavutettu parhain mahdollinen vastaanotto. Joidenkin heikkojen AM asemien kohdalla merkkivalo voi pysya heikkona. Nämä asemat on pyrittäva saamaan selvinpään mahdolliseen vastaanottoon.
6. VOLUME: Äänenvoimakkuus saadelläan suuremmaksi oikealle ja pienemmaksi vasemmalle. Tästa nappulasta saadetäan myös äänenvoimakkuus korvakuulokkeisiin, jos kuulokkeet ovat käytössa.

1. EKSTERN ANTENN: Tämä radio on varustetu ulkopuolisella teleskooppiantennilla. Parantaaksesi vastaanottoa, kierra antennia parhaimpaan mahdolliseen tulokseen. Teleskooppiantenni voidaan poistaa, jos halutaan radion yhdistetyksi ulkoantenniin tai antennilaitteeseen 75 ohmin koaksiaalisella kaapelijohdolla.
2. 12-15VDC: Yhdistä mukana seuraava virtajohto tähän koskettimeen.
3. SPEAKER OUT: Tämä Tangent Uno radio on stereo radio. Siihen on mahdollista yhdistää lisakaiutin oikealle änen parantamiseksi.
4. HEADPHONE: Korvakuulokkeet yhdistetaan tahan koskettimeen. Kun kuulokkeet ovat kaytossa, mykistaa tamä laitteen kaiuttimen, ulkopuolisen lisakaiuttimen ja ulkopuolisen bassokaiuttimen.
5. SUBWOOFER: Tahan koskettimeen yhdistetaan ulkopuolinen aktivi bassokaiutin aänen parantamiseksi.
6. REC OUT: Tähän koskettimeen yhdistetään nauhuri tai vastaava radiokanavien nauhoitukseen. Radio Tangent Unoa voidaan käyttaa myös erillisenä kanavanhakijana järjestelmässä yhdistämllä REC OUT vahvistajaan.
7. AUX IN: Yhdistäulkopuolinen stereo- tai monolähde tahan koskettimeen Esimerkina voidaan mainita CD-laite.
