KÄYTTÖOHJE PLBS 30 A1 PARKSIDE
Kaytto- ja turvaohjeel
DK
FINLODDEKOLBE-SAET
Kännä ennen lukemista kuvalinen sivu esin ja tutustu seuraavaksi laitteen kaikkin toimtoihin.
SE
Märäystemukainen käytö. Sivu 23
Varusteet. Sivu 24
Toimitusmaarä Sivu 24
Tekniset Tiedot. Sivu 24
Turvallisuusohjeita
- Työpaikkaturvallisuus. Sivu 25
- Sähköturvallisuus .Sivu 25
- Henkilöiden turvallisuus. Sivu 26
- Sähkötyokalujen huolellinen küssitely ja käytö....Sivu 28
Alkuperäistarvikkeet/-lisälaitteet. Sivu 28
Ennen käyttoönottoa
Kierrejousen asentaminen. .Sivu 29
Juottokarjen asentaminen/vahtaminen.. Sivu 29
Käytöönotto
Kytkeminen paalle ja pois paaltä. .Sivu 30
Kolmas kasi .Sivu 30
Puhdistussieni Sivu 30
Juottaminen .Sivu 31
Huolto ja puhdistus .Sivu 32
Huolto Sivu 32
Takuu .Sivu 33
Havitys. Sivu 34
Vaatimustemmukaisuusvakuutus/ Valmistaja .Sivu 35

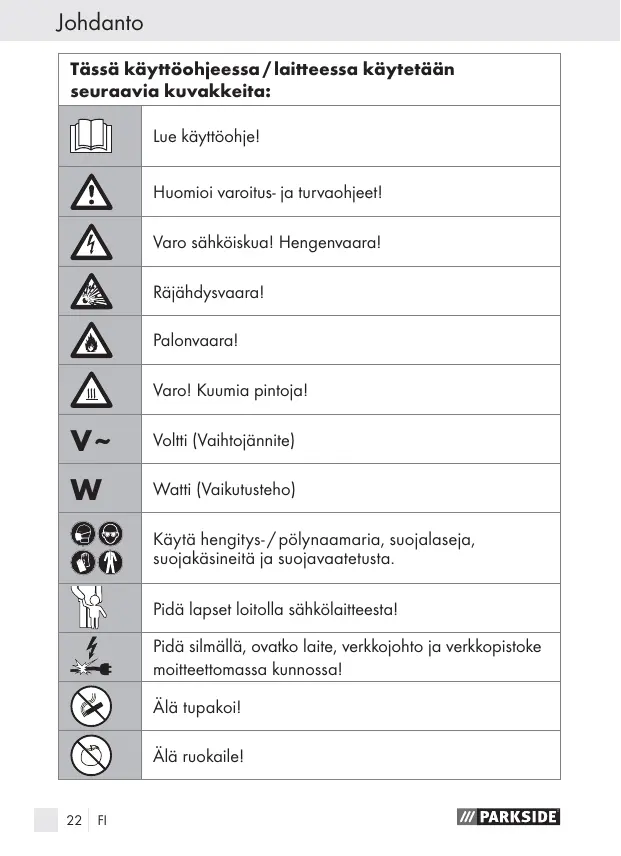

| Tässä käytöohjeessa / laitteessa käytetään seuraavia kuvakkeita: | |
| Lue käytöohje! | |
| Huomioi varoitus- ja turvaohjeet! | |
| Varo sähköiskua! Hengenvaara! | |
| Räjähdysvaara! | |
| Palonvaara! | |
| Varo! Kuumia pintoja! | |
| V~ | Voltti (Vaihtojännite) |
| W | Watti (Vaikutusteho) |
| Käytä hengitys-/ polynaamaria, suojalaseja, suojakäsineitä ja suojavaatetusta. | |
| Pidä lapset loitolla sähkölaitteesta! | |
| Pidä silmällä, ovatko laite, verkkojhohto ja verkkopistoke moitteettomassa kunnossa! | |
| Älä tupakoil | |
| Älä ruokaile! | |
| Älä nauti juomia! | |
| Hävitätä pakkaus ja laite ympäristöystävällisesti! | |
Juotoskolvisarja PLBS 30 A1
Johdanto
Tutustu ennen ensi käytökertaa laitteen toimintoinhin ja sen oikeaan käsittelyyn. Lue tämän lisäksi tarkasti seuraava käytööhje. Näin työskeentelet vaarattomasti ja saavutat
töissäparempia tuloksia. Säilytä tämä ohje huolellisesti ja anna se tarvittaessa muille käytäjille.
Märäystemukainen käytö
Tuote on soveltuu elektroniikan juotokiin vapaa-iaika- ja harrastekaytössa. Se on tarkoitetu juotokiin, puupolttoon, muovien hitsausliimaukeen ja koristeluun. Käytä laitetta vain kuvatulla ravalla ja vain mainituilla käytövaluella. Laite ei ole tarkoitetu ammattikaytöön. Kaikki muu käytö tai koneen muttaminen ei ole märäystemukaista ja sisältaa runsaasti tapaturmavaaroja. Käytötarktoituksen vastaisesta käytösta johtuvista vahingoista valmistaja ei vastaa millään ravalla.
- Varusteet
1 Hienojuottokolvi
2 Juottokärki
3 Kierrejousi
4 Pitopihdt
5 Kolmas kasi
6 Kuparikärkien kiinnitn
7 Monitoimikärki
8 Juotosiensi
9 Yleiskärki
10 Terävä kärki
11 Kartiokärki
Toimitusmaaara
1 Juotoskolvisarj a PLBS 30 A1
1 Monitoimipidike
1 Tinajote, 20 grammaa
2 Juottokärkea (1 x asennettu)
4 Kuparikärjet (liekkikärjet)
1 Puhdistussieni
1 Kayttoohje
Tekniset Tiedot
Virranotto: 230V~ Taajus: 50Hz Teho: 30W
Turvallisuusohjeita
VARO! Virheet seuraavassa mainittujen ohjeiden noudattamisesa voivat aiheuttaa sähköiskun, tulipalon ja / tai yakavia vammoja.
1. Työpaikkaturvallisuus
a) Pidä työskentelypiaikka puhtaana ja hyvin valaistuna. Epäjärestys ja huono valaistus voivat johtaa tapaturmiin.
b) Älä käytä laitetta räjähdysaarallissessa ympäristössä, jossa sailytetään helposti syttyviä nestsiteit, kaasa ja tai jossa kehittyy
polya. Sahkotyokalut kehittavat kipinointia, joka voi sytyttä polyn tai hóryn.
c) Lapsien ja asiattomien henkilöiden lasnäoly työpaikalla laitteen ollessa käynnissä ei ole sallittua. Voit helposti menettä kontrollin laitteeseen.
2. Sähköturvallisuus
Välta sahköiskun aiheuttamaa hengenvaaraa:
a) Laitteen pistokteen pitä sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adaptereria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat pistorasia vähentävät sahköiskuvaaraa.
b) Älä pidä laitetta sateessa tai muussa kosteudessa.
Veden päsy laitteeseen lisä sahköisku vaaraa.
c) Jos sähkötyökalua joudutaan käytämään kosteassaa ympäristössa, on käytettä vikavirtakytkintä.
Vikavirtakytkimen käytö piententa sahköiskun vaaraa.
Älä kanna laitetta riiputtamalla sitä kaapelista ja vedä kaapeli irti pistorasiasta pitä-mällä kiinni pistokkeesta. Älä jatä kaapelia
kuumaan paikkaan, älä päästä sihen öljä, varo teräviä reunoja sekä laitteen pyörivä osia. Vialiset tai kietoutuneet kaepelit lisävät riskä saada sähköisku.
e) Älä käytä laitetta, jos sen verkkokaapeli tai verkkopistoke on vioittunut.
A VAROLTUS! Gioittuneet verkkokaapelit merkitsevat hengenvaaraa sahkoiskun vuksi.
f) Pidä verkkokaapeli aina loitolla latteen vaikutusalueelta ja johda kaepeli taakse laitteesta poispän.
g) Vedaverkopistoke aina irti, kun jatat laitteen ilman valvontaa tai teet toitä laitteessa.
3. Henkilöiden turvallisuus
a) Lapset tai henkilöt, jotka kokemattomuutensa tai tietämattömytensä takia eivät ole kykeneviä käytämaän laitetta tai joilla on fyysisiä, sensorisia tai henkisiä vammoja, eivät saa käytää laitetta ilman valvontaa tai ilman, että heidän turvallisuudestaan vastuussa oleva ihminen on opastanut heidät laitteen käyttoön. Lapsia on valvo ttava, että he eivät ala leikkiä laitteella.
b) Ole aina tarkkaavainen, tarkista aina, mitä teet ja toimi järkevästi sähkölaitteilla työskennellessävi. Älä käytä laitetta,Jos olet väsnyt, käytänty huumeita, alkoholia tai läkkeitä. Epātarkkaavaisuus laitetta käytettäessä voi aiheuttaa vaikeita loukkaantumisia.
PALOVAMMAVAARA! Ää koskaan kosketa kuumentunutta juottokärkeä tai sulanutta juotetta. Vaarana on palovammat. Anna laitteen ehottomasti jähtyä, vaihdat, puhdistat tai tarkastat laitekomponentteja.
Kuvata hienojuottokolvi toiden jälkeen vain ilmassa. Älä missään tapauksessa äkkijäähdytä sitä vedessä!
VARO! TULIPALOVAARA! Laita kuuma hienojuot- tokolvi vain erikoiseen monitoimidikkeeseen tai muulle tulenkestavalle alustalle.
Laita tyotauoilla hienojuottokolvi aina monitoimipidikkeeseen.
Pida laite loitolla palavista materiaialesta.
Alä koskaan jatā virtaan kytkettya laitetta ilman valvontaa.
VARO! LOUKKAANTUMISVAARA! Pidä kätesi loitolla kuumentuneesta työkappaleesta. Kuumuus voi sateillä työkappaleen lapi. Käytä tastä systä pienten työkappaleiden pitämiseen ns. kolmatta kattä.
Välta monitoimipidikkeen muoviosien joutumista kosketukseen kuuman juottokärjen kanssa. Laitteeseen voi syntä siitä vaurioita.
Vedä vaaran uhatessa verkkopistoke heti pois pistorasiasta.
VARO! MYRKYTYSVAARA! Pidä höryt loitolla hengittämis-alueelta.
Pidä huoli työtilan riittävastä tuuletuksesta pitemään
kestävissä toösä, joissa voi syntyä terveydelle Haitallisia
höryjä. Suosittelavaa on lisäksi käyttaa suojakaseinitä,
suusuojainta sekä työesiliinaa.
Älä mahdollisuuksen mukaan syö, juo tai tupakoi tilassa, jossa tehdään juottotöità. Kasiin tarttuneet lyijjäänteet voisivat tällöin joutua elintarvikkeiden tai savukkeen mukana ihmisen elimistöön.
Pese aina juottotöiden jälkeen perusteellisesti kädet.
Ala koskaan heita juattojatteita talousjatteisin. Juattojatteet kuulvat ongelmajatekeraykseen.
4. Sähkötyökalujen huolellinen käsittely ja käytto
a) Säilytä sahkötyökaluja silloin, kun niitta ei käytetä,lasten ulottumattomissa. Alä anna henkilöidenkäyttaa laitetta, jos he eivat tunne sitaa tai eivat olelukeneet naita käyttoohjeita. Sahkötyokalut ovat vaarallisia, jos kokemattomat henkilö käytvät niitta.
b) Hoida laitetta huolella. Tarkasta, onko osia murtunut tai vioittunut niin, etta laitteen toiminta on karsinyt. Korjauta vioittuneet osat ennen laitteen kayttöä.
Monien onnettomuuksien syynä on huonosti huolletut sahkötyokalut.
Alkuperäistarvikkeet/-lisälaitteet
Käytä vain käyttohjeessa mainittuja tarvikkeita. Muiden kuin ohjeessa suositeltujen osien tai muiden tarvikkeiden käytto voi merkitä loukkaantumisvaaraa.
- Ennen käytöönottoa
Kierrejousen asentaminen
Työnnä kierrejousi 3 kapeampi pää edellä monitoimidikiekteen 7 aukkoon. Kiinittä huomiota, etta ulospain taivutettu kierteinpää osoit taa ylos ja työnnä se sille tarkoitettuu monitoimidikkeessä 7 olevaan koloon (katso nuoli, kuva B).
Paina kierrejousi 3 aukkoon rajoittimeen asti.
Kierra kierrejousta 3 myotapäivän, niin etta se kiinnitty monitoinipidikkeseen 7.
- Juottokärjen asentaminen/ vaihtaminen
VARO! PALOVAMMAARA! Älä kuumenna hienojuottokolvia milloinkaan ilman kärkeä.
Juotoskarki 2 tai kuparikarki 9 10 11 saadaan poistaa vain, kun laite on kytketty pois pälä ja juotoskarki tai karjet ovat jäah-tyneet.
Kaikissa juotoskarjissä ja muissa karjissä on ruuvikierteet ja ne voidaan nain vaihtaa nopeasti ja helposti tarkkuusjuotoskolvissa 1. Irrota juotoskarki tai muu kärki vasemalle kiertamalla. Kiinnitä juotoskarki tai muu kärki oikealle kiertamalla.
Käyttoönonto
Kytkeminen pälle ja pois pälä
Kytkeminen pälle:
Liitta verkkopistoke sopivaan pistorasiaan.
Kytkeminen pois päältä:
Vedä verkkopistoke irti pistorasiasta laitteen kytkemiseksi pois paälta.
- Kolmas käsi
VARO! PALOVAMMAVAARA! Kolmannen kaden pitopihidt voivat kuumua tyokappaleen juottamisen aikana.
- Taita kolmas käsi 5 ylös.
- Kierrä pitopihdit 4 haluamaasi suuntaan.
- Kiinnitä työkappale molempien pitopihtien 4 vallin.
Puhdistussieni
VARO! Kuuma juottokärkei saa koskaan joutua kosketuk-seen kuivan puhdistussienen kanssa. Puhdistussieni voi vahingoittua siitä.
Puhdistussienta 8 kayetaaan juottokarkien puhistukseen.
Kostuta puhistussieni 8ennen sen kayttoa.
- Juottaminen
Hienojuottokolvi soveltuu 30 watin nimellisteholla ihanteellisesti elektroniikkajuottoon.
- Kolvin muoto soveltuu erityisesti vakeapääsysiin paikkoihin ja hienoihin juottotöihin.
- Parhaimmat tulokset saat käytämälä elektroniikkajuotetta, 1,0 tai 1,5 mm lapimitta, 100% Sn. Juoksutteeks suosittelemme juottotahnaa (ei juottorasvaa tai juottovettä).
Puhdista juottokärk [2] kostealla puhdistussienell 8.
Puhdistamisen jälkeen juottokärki [2] on tinattava. Suorita kuuman juottokärjen [2] tinaaminen sulattamalla juottotinaa.
Vie juottokärk [2]juottokhoitaan ja kuumenna kärki.
Anna juottotinan sulaa (juoksatteen kannssa) juottokohdan ja juottokärjen 2 valissä.
Lisaa juottotinaa, kunnes koko juottokoha on tinan peitossa.
Poista sen jälkeen juottokärki heti, jotta sulanut juote ei kuumene liikaa.
Anna juotteen jahmettyä ja välta tärinäa.
Huom: Juoksute joko sisalhyj juotteeseen tai sitä kaytetaan erikseen. Ota selvää oston yhteydessä kayttotavasta ja soveltuvasta juotteesta.
Kärjet ja niiden käytö:
HUOMIO! Åla tee sahkörakenteisiin aläkä muhin osiin mitään erityisia muutoksia tai korjauksia. Poikkeus: työn suorittavalla henkilöllä on sihen pätevyys.
Voit muokata tarkkuusjuotoskolvilla eri materiaialeja ja tehdä koristeita. Suorita pinnan muotoilu tai polta elementit pintaan (katso kuva D).
Voit tehdä namä koristeet esimerkiki si puuhun, nahkaan, pperiin, pahviin, sileisiin kudokiin, ohuisiin muovimateriaialeihin tai kynttilavahaan.
Testaa jokainen työ ylimääräiseen materiaaliin ja tarkista nain onko tu-los toivotun mukainen. Nain välätat vauroiottamasta työkappaletta.
Yleiskarki 9:
esim. piirustuksiin levein ja ohuin vivoin erilaisin materiaialeihin.
Terävä kärki 10:
esim. yksityiskohtiin ja suurpintaaisin varjostuksiin
Kartiokärki 11:
esim. pisteiden, kayrien piirtamiseen ja kirjoitukseen, yksityskohtiin.
Huolto ja puhdistus
A VAROLTUS! LOUKKAANTUMISVAARA! Veda aina verkopistoke pois pistorasiasta ja anna laitteen jähtyä, ennen kuin suoritat tõitä laitteessa.
Puhdista laite toiden paatyta.
Käytä kotelon puhdistamiseen liinaa ja tarvittaessa mietoa puhdistusainetta.
Alä käytä missän tapauksessa teräviä esineita, bensiiniä, liuottimia tai puhistusaineita, jotka syövytävat muovia.
Alä päästa nesteita laitteen sisään.
Huolto
A VAROLTUS! Anna laitteen huoltotoimeneet pätevien ammatthienkilöden tehtäväksi. Käytä aino
astaan alkuperäisià varaosia. Nain varmistat laitteen turvallisen toiminnan.
A VAROLTUS! Laitteen pistokkeen tai verkkojohdon saa vaihtaa vain laiteen valmistaja tai sen valtuuttama huoltoliike. Laiteesi sailyn nain turvallisena.
Takuu
Laitteen takuu on 3 vuotta ostopäivastä. Laite on valmistetu huolellisesti ja tarkistettu tarkasti ennen toimitusta. Säilytä ostokuitti todisteeksi takuun voimassaolosta. Ota takuutapaukssa puhelimitse yhteyttä huoltopisteeseesi. Vain nain voidaan taata tuotteesi maksuton lahettäminen huoltoon.
Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kutenkaan kuljetusvauroiota, kuluvia osia tai herkästi vauroituvien osien, esim. kytkinten tai akkujen vauroiota. Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen käytöän.
Väärä tai asiaton käytö, väkivallan käytö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisaäteisiä oikeuksia.
Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vahidetttuja ja korjattuja osia. Mahdollisista jo ostettaessa olemassa olevista vahingoista ja puutteista on ilmoitettava valittomasti pakkauksesta purkamisen jälkeen, kuitenkin viimeistänn kaksi paiväa ostopäiväyksen jälkeen. Takuuajan jälkeen suoritetut korjauket ovat maksullisia.
FI
Kompernass Service Suomi
Tel.: 010 30 935 80 (Soittamisen hinta lankaliitty-mästä: 8,21 snt/puh + 5,9 snt/min/Matkapu-helimesta: 8,21 snt/puh + 16,90 snt/min)
e-mail: support.fi@kompernass.com
Havitys
Pakkaus on valmistetu ymparistoystavllisista kieratettavista materiaaleista.
Alaheit sahkolaiteita talousjatteisiin!
Käytösta poistettujen sahkö- ja elektroniikkalaitteiden havitystä koskevan EY-direktivin 2002/96/EC mukaan sekä EY-jasenvaltioiden vastaavan kansallisen lainsädännon mukaan on käytösta poistetut sahköilatteet kerätävärikseen ja saatettava ympäristöystvälliseen kierräykseen.
Kysi lisatietoja kunnan / kaupunginvirastolta.
- Vaatimustemmukaisuusvakuutus/ Valmistaja C∈
Me, Kompernaß GmbH, dokumentoinnista vastaava: herra Felix Becker, Burgstr. 21, D-44867 Bochum, Saksa, vakuutamme taten, etta tamä tuote vastaa seuraavia standardeja, normatiivisia dokumentteja ja EYdirektiivejä:
Pienjannitedirektiivi (2006/95/EC)
Elektromagneettista yhteensopivuutta koskevat direktiivit (2004/108/EC)
Sovelletut harmonisoidut normit
EN 55014-1:2006
EN 55014-2/A2:2008
EN 60335-1/A13:2008
EN 60335-2-45/A1:2008
EN 61000-3-2:2006
EN 61000-3-3:2008
EN 62233:2008
Tyyppi/Laitekuvaus:
Juotoskolvisarja PLBS 30 A1
Pidätämme oikeuden mutoksiin.
