The In-Nova Premium - Liesituuletin FABER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Faber
Malli	The In-Nova Premium
Leveys	90 cm
Syvyys	50 cm
Korkeus (min/max)	60 - 110 cm
Nettopaino	18 kg
Sähköliitäntä	220-240 V / 50 Hz
Imuteho	650 m³/h
Melutaso	55 dB (A)
Suodatintyyppi	Aktiivihiilisuodatin ja metallisuodatin
Nopeuksien määrä	3
Valaistus	Sisäänrakennettu LED
Ohjaimet	Kosketusohjaimet
Toimintatapa	Poisto tai kierto
Energialuokka	A
Suodattimien huolto	Metallisuodattimen kuukausittainen pesu astianpesukoneessa
Turvallisuus	Automaattinen sammutus, ylikuumenemissuoja
Takuu	2 vuotta
Varaosat saatavilla	Suodattimet, LED-lamput, kaukosäädin

Usein kysytyt kysymykset - The In-Nova Premium FABER

Kuinka asentaa liesituuletin The In-Nova Premium?

Asennus tulee teettää pätevällä ammattilaisella. Varmista, että liesituuletin on kiinnitetty tukevasti seinään tai kaapin alle, 65-75 cm etäisyydelle sähkölieden yläpuolella tai 75-85 cm kaasulieden yläpuolella. Noudata mukana toimitetun asennuskaavion ohjeita.

Kuinka puhdistaa metallisuodattimet?

Metallisuodattimet pestään astianpesukoneessa tai käsin lämpimällä saippuavedellä. Ne on suositeltavaa puhdistaa kuukausittain liesituulettimen tehokkuuden ylläpitämiseksi. Kuivaa ne täysin ennen takaisin asettamista.

Kuinka vaihtaa LED-lamppu?

Irrota laite ensin verkkovirrasta. Poista valaisimen suojus työntämällä varovasti klipseistä. Vaihda viallinen LED-moduuli identtiseen malliin (Faber-viite). Asenna suojus takaisin ja kytke liesituuletin uudelleen.

Miksi liesituuletin pitää ääntä?

Liiallinen ääni voi johtua tukkeutuneesta suodattimesta, epävakaasta asennuksesta tai likaisesta moottorista. Tarkista suodattimien puhdistus ja kiristä kiinnitykset. Jos ääni jatkuu, ota yhteys huoltopalveluun.

Kuinka käyttää kosketusohjaimia?

Kosketusohjaimet reagoivat kevyeen kosketukseen. Paina painiketta kytkeäksesi liesituuletin päälle/pois, + ja - -symboleja säätääksesi imutehoa. Pidä valopainiketta painettuna säätääksesi valon voimakkuutta.

Mitä eroa on poisto- ja kiertoilmatilalla?

Poistotilassa ilma johdetaan ulos kanavan kautta. Kiertoilmatilassa ilma suodatetaan hiilisuodattimella ja palautetaan huoneeseen. Kiertoilmatila edellyttää sopivan hiilisuodattimen hankintaa.

Kuinka vaihtaa hiilisuodattimet?

Hiilisuodattimet on vaihdettava 3-6 kuukauden välein käytöstä riippuen. Avaa liesituulettimen luukku, poista vanhat suodattimet ja aseta uudet paikoilleen oikeassa asennossa. Sulje luukku.

Liesituuletin ei syty, mitä tehdä?

Tarkista ensin sähköliitäntä (pistoke, sulake). Varmista, että liesituuletin on kunnolla kytketty. Jos mikään ei toimi, kokeile toista laitetta. Jos vika jatkuu, ota yhteys valtuutettuun huoltoteknikkoon.

Kuinka usein suodattimet vaihdetaan?

Metallisuodattimet puhdistetaan kuukausittain. Hiilisuodattimet vaihdetaan 3-6 kuukauden välein käyttöintensiteetin mukaan. Merkkivalo tai ilmoitus voi muistuttaa huollosta.

Kuinka säätää imutehoa?

Käytä kosketusohjaimia valitaksesi haluamasi nopeus (yleensä 3 tasoa). Nopeus 1 on hellävaraista kypsennystä varten, nopeus 3 voimakkaita hajuja tai höyryjä varten. Paina vastaavaa painiketta.

KÄYTTÖOHJE The In-Nova Premium FABER

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

Verkossa on sopiva maadoitus.

- Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

- Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.

- Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

- Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

- Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.

- Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

- Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on

noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien

terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen. Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.

• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

- Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

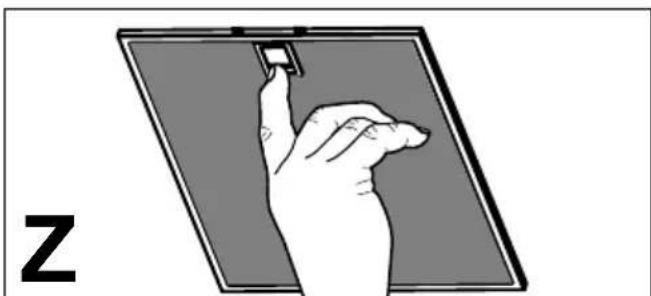

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. KYTKIMET

Painike Toiminto Merkkivalo
L Sytyttää /sammuttaa valon suurimmalla kirkkaudella. -
T1 Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. Kiinteä.
		Jos painiketta pidetään painettuna noin 2 sekuntia lämpötila-anturi aktivoituu/ poistuu käytöstä.
T2 Käynnistää moottorin toisella nopeudella.Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, aktivoituu aktiivihiilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaava merkkivalo vilkkuu kerran.		1 merkkivalojen T2 ja T3 vilkutus algoritmi aktivoitu.2 merkkivalojen T2 ja T3 vilkutusta algoritmi poistettu käytöstä.
T3 Käynnistää moottorin kolmannella nopeudella.Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, tapahtuu suodattimien täyttymisen hälytyksen kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.		Kiinteä.
T4 Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastettu 6 minuutin ajaksi. Kun aika on kulunut, järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toiminnon moottorin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF.Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin aktivoituu ja sen merkkivalo vilkkuu kaksi kertaa.Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin poistuu käytöstä ja sen merkkivalo vilkkuu vain kerran.		Kiinteä.
S1 Osoittaa metallisten rasvasuodattimien täyttymisen hälytyksen. Suodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käyttötunnin jälkeen.		Kiinteä.
		Osoittaa aktivoituessaan aktiivihiilihajusuodattimen täyttymisen hälytyksen. Suodatin täytyy vaihtaa ja metalliset rasvasuodattimet täytyy pestä. Aktiivihiilihajusuodattimen täyttymisen hälytys käynnistyy liesituulettimen 200 käyttötunnin jälkeen.

HUOMIO: Liesituuletin käynnistyy lämpötila-anturi aktiivisena. Kun lämpötila-anturi liesituuletin sammutettuna havaitsee lämpötilan, joka ylittää asetetun rajan, liesituuletin käynnistyy toisella nopeudella. Kun anturin lukema lämpötila palaa raja-arvon alapuolelle, liesituuletin sammuu. Jos lämpötila ei noin 90 minuutin kuluessa palaa raja-arvon alapuolelle, liesituuletin sammuu (anturi pysyy pois käytöstä noin 15 minuuttia, minkä jälkeen se palaa aikaisemmin asetettuun toimintaan). Jos liesituulettimelle tehdään manuaalisia toimenpiteitä (käynnistäminen/nopeuden säätö) anturi poistuu käytöstä ja liesituuletin täytyy sammuttaa.

Kun liesituuletin on sammutettu, anturi pysyy pois käytöstä noin 15 minuuttia ja palaa sitten aikaisemmin asetettuun toimintaan. Lämpötila-anturi ei takaa liesituulettimen automaattista käynnistymistä koska sen toimintaan vaikuttavat ympäristöolosuhteet, kypsennystyyppi ja liesituulettimen korkeus ja asennus (testattu 530 mm korkeudella).

HUOMIO: Anturi ei toimi induktiotasojen kanssa.

5. KAUKO-OHJAIN (LISÄVARUSTE)

Tätä laitetta voidaan ohjata kauko-ohjaimella, joka toimii 3 V paristolla, tyyppi CR2032 (ei kuulu toimitukseen).

• Älä laita kauko-ohjainta lämmönlähteiden lähelle.
• Älä jätä paristoja ympäristöön, vaan vie ne asianmukaiseen keräysastiaan.

• Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.
• Vaihtoa varten ota yhteys huoltopalveluun.

5. KAUKO-OHJAIN

Tätä laitetta voidaan ohjata kauko-ohjaimella, joka toimii 3 V paristolla, tyyppi CR2032 (ei kuulu toimitukseen).
