KÄYTTÖOHJE RPD 965 DD EU HOTPOINT

Käyttöohjeet PESUKONE Yhteenveto

Asennus, 38-39 Suomi Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot Huolto ja hoito, 40 Veden ja sähkövirran pois sulkeminen Pyykinpesukoneen puhdistaminen Pesuainelokerikon puhdistaminen Luukun ja rummun hoito Pumpun puhdistaminen Veden syöttöletkun tarkistaminen Varotoimet ja neuvot, 41 Yleinen turvallisuus Hävittäminen Luukkuoven manuaalinen avaaminen RPD 965 D Pyykinpesukoneen kuvaus, 42-43 Ohjauspaneeli Näyttö Ohjeet pesujakson toteuttamiseen, 44 Ohjelmat ja toiminnot, 45 Ohjelmataulukko Pesutoiminnot Pesuaineet ja pyykit, 46 Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Lastin tasapainottamisjärjestelmä Häiriöt ja korjaustoimet, 47 Huoltoapu, 48

! On tärkeää säilyttää huolella tämä ohjekirjanen, jotta sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin. Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle. ! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. Vesi- ja sähköliitännät Pakkauksen purku ja vaakatasoon asettaminen Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.

2. Tarkista, että pyykinpesukone ei ole kärsinyt

vahinkoja kuljetuksen aikana. Mikäli se on vahingoittunut, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

3. Poista 4 kuljetuksen suojaruuvia ja

tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa ( katso kuvaa).

4. Sulje reiät toimitetuilla muovitapeilla.

5. Säilytä kaikki osat: mikäli pyykinpesukonetta

tulee kuljettaa, ne tulee asentaa takaisin. ! Pakkaukset eivät ole lasten leluja. Vaakatasoon asettaminen

1. Asenna pyykinpesukone tasaiselle ja kovalle

lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin.

2. Jos lattia ei ole

täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

Veden tuloletkun liittäminen

1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuaukossa on ¾” putkikierteet (katso kuvaa).

Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläkulmassa olevaan vesiliittimeen (katso kuvaa).

3. Ole varovainen, jotta letku ei taitu tai joudu

puristuksiin. ! Hanan vedenpaineen tulee olla Teknisten tietojen taulukossa esitettävien arvojen mukainen (katso viereistä sivua). ! Jos tuloletkun pituus ei ole riittävä, käänny erikoisliikkeen tai alan ammattilaisen puoleen. ! Älä koskaan käytä käytettyjä letkuja. ! Käytä koneen mukana toimitettuja letkuja. Veden poistoletkun liittäminen

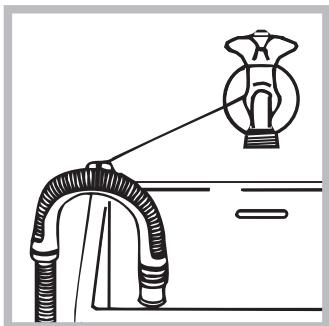

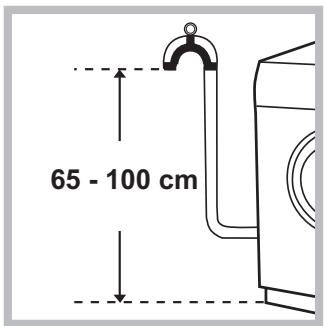

Liitä poistoletku lattiaviemäriin tai 65 - 100 cm:n korkeudella olevaan seinäviemäriin välttäen ehdottomasti taittamasta sitä; Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä. Ensimmäinen pesujakso Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma auto puhdistus (katso “Pyykinpesukoneen puhdistaminen”). Tekniset tiedot tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain vesihanaan (katso kuvaa). Poistoletkun vapaa pää ei saa jäädä veden alle. ! Älä mielellään käytä jatkoletkuja; jos niiden käyttö on välttämätöntä, käytä halkaisijaltaan alkuperäisen kokoista ja korkeintaan 150 cm mittaista jatkoletkua. Sähköliitäntä Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;
• pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);
• syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen);
• pistorasia on yhteensopiva pesukoneen pistokkeen kanssa. Päinvastaisessa tapauksessa vaihda pistorasia. RPD 965 D leveys cm 59,5 Mitat korkeus cm 85 syvyys cm 60,5 Täyttömäärä 1 - 9 kg Sähköliitän- Katso koneessa olevaa teknisten tietojen tietolaatnät taa. maks. Vedenpaine 1 MPa (10 bar) Vesiliitännät min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 62 litraa Linkousno1600 kierr./min saakka peus TestiohjelOhjelma 9; 60°C:n mat säätö 1061/2010 ja Eko puuvilla. Ohjelma 9; 40°C:n 1015/2010 Eko puuvilla. mukaisesti Tämä kodinkone on seuraavien Euroopan yhteisön direktiivien vaatimusten mukainen: - 2004/108/CE (Sähkömagneettinen yhteensopivuus) - 2006/95/CE Pienjännite) - 2012/19/EU (WEEE) Malli ! Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle. ! Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa. ! Älä käytä jatkojohtoja ja liitinkappaleita. ! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin. ! Sähköjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille.

Veden ja sähkövirran pois sulkeminen Pumpun puhdistaminen

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara.
• Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi. Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella. Pyykinpesukoneen puhdistaminen ! Varmista, että pesujakso on päättynyt ja irrota pistoke.

• Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita.
• Pyykinpesukoneessa on erityinen sisäisten osien puhdistusta varten suunniteltu ohjelma: auto puhdistus ohjelma tulee suorittaa rumpu tyhjänä. Parhaan lopputuloksen saat kun käytät kyseisen puhdistusohjelman apuaineina pesuainetta (noin 10 % määrästä, joka suositellaan likaisille pyykeille) ja erityisiä lisäaineita pyykinpesukoneen puhdistusta varten. Puhdistusohjelma suositellaan suoritettavaksi joka 40 pesujakson jälkeen. Ohjelman päälle kytkemiseksi paina näppäintä noin 5 sekuntia ja paina sitten näppäintä START/TAUKO, ohjelma käynnistyy ja se kestää noin 70 minuuttia. Pesuainelokerikon puhdistaminen

Irrota lokerikko nostaen sitä ja vetäen sitä ulospäin (katso kuvaa). Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti. Luukun ja rummun hoito

• Jätä luukku aina hieman auki, jotta vältetään pahan hajun muodostuminen. Eteisen saavuttamiseksi:

1. poista pesukoneen etupuolella oleva

suojapaneeli ruuvimeisselin avulla (katso kuvaa);

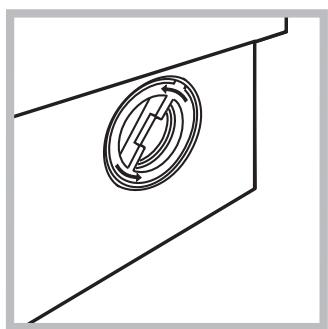

2. ruuvaa irti kansi

kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä;

3. puhdista huolellisesti sisäpuoli;

4. ruuvaa kansi takaisin paikalleen;

5. asenna suojapaneeli paikoilleen varmistaen

ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin. Veden syöttöletkun tarkistaminen Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen. ! Älä käytä koskaan käytettyjä letkuja.

Varotoimet ja neuvot ! Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti. Luukkuoven manuaalinen avaaminen Yleinen turvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa.

• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.

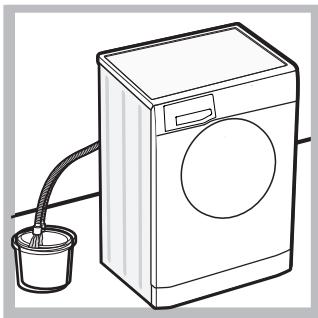

Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti:

1. poista pistoke pistorasiasta.

2. tarkista, että veden taso

koneen sisällä on alhaisempi kuin luukun suu; päinvastaisessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin kuten osoitettu kuvassa.

3. poista pesukoneen etupuolella oleva suojapaneeli

ruuvimeisselin avulla (katso kuva).

• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta.
• Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä.
• Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa.
• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.
• Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi.
• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.
• Pesun aikana luukku voi kuumentua.
• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.
• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen. Hävittäminen
• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.
• Euroopan Direktiivi 2012/19/EU Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen. Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

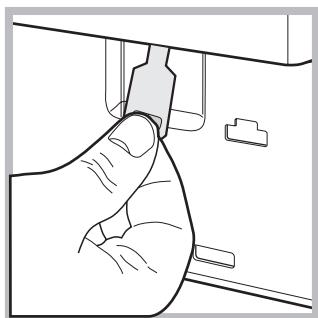

4. kuvassa osoitettua kielekettä käyttäen vedä ulospäin,

kunnes vapautetaan muovinen vetonipukka kiinnittimestä; sen jälkeen vedä sitä alaspäin ja samanaikaisesti avaa luukku.

5. asenna suojapaneeli paikoilleen varmistaen ennen sen

työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Pyykinpesukoneen kuvaus

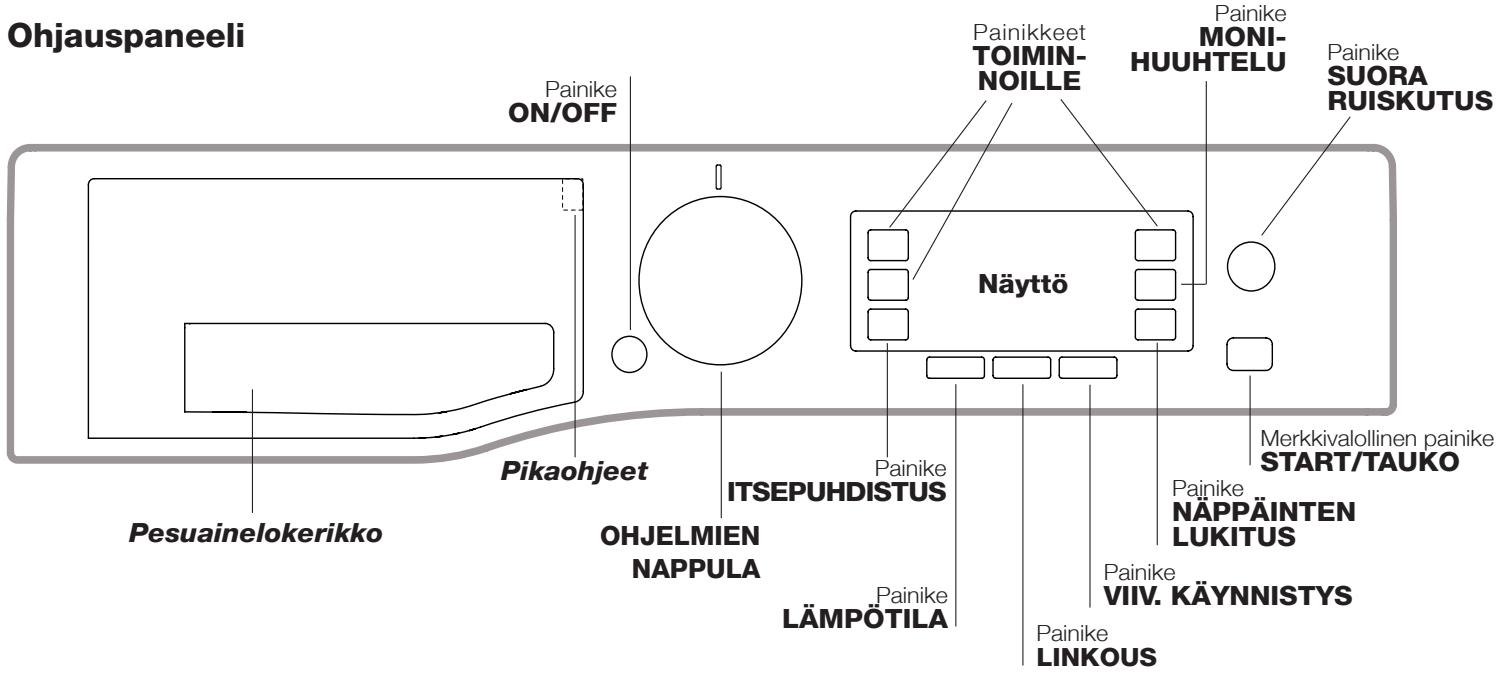

Ohjauspaneeli Painike Painikkeet MONIHUUHTELU TOIMINNOILLE Painike ON/OFF Painike SUORA RUISKUTUS Näyttö Merkkivalollinen painike Pikaohjeet Pesuainelokerikko Painike Painike ITSEPUHDISTUS OHJELMIEN NAPPULA Painike

Painike LINKOUS Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämiseksi (katso “Pesuaineet ja pyykit”). Pikaohjeet: pesuainelokerikon sisällä on pikaohjeet, joista löytyvät kaikki käytettävissä olevat ohjelmat sekä graafinen ohje siitä, miten käyttää lokerikon yksittäisiä kaukaloita. Painike ON/OFF : paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/TAUKO, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 3 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun. OHJELMIEN NAPPULA: halutun ohjelman asettamiseksi (katso ”Ohjelmataulukko”). Painikkeet TOIMINNOILLE: paina painiketta halutun toiminnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo. Painike ITSEPUHDISTUS: paina sitä koneen sisäosien puhdistamiseksi (katso “Pyykinpesukoneen puhdistaminen”). Painike SUORA RUISKUTUS: paina lisätoiminnon SUORA RUISKUTUS valitsemiseksi. Painike MONIHUUHTELU huuhteluohjelma. : paina valitaksesi haluttu Painike LINKOUS : paina vähentääksesi tai sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä. Painike LÄMPÖTILA : paina lämpötilan vähentämiseksi: arvo osoitetaan näytöllä. Painike NÄPPÄINTEN LUKITUS : ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Kun näytölle ilmestyy kirjoitus “NÄPPÄINTEN LUKITUS KÄYTÖSSÄ”, ohjauspaneeli on lukittu (lukuun ottamatta painiketta ON/OFF). Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti

mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia. Painike VIIV. KÄYNNISTYS : paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä. Merkkivalollinen painike START/TAUKO: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus ei ole pala, voidaan avata luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta. Valmiustila Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle. Antimikrobinen tiiviste Luukun tiiviste on valmistettu erityisestä seoksesta, joka kykenee takaamaan antimikrobisen suojan vähentäen bakteerien lisääntymistä jopa 99,99 %. Luukun tiiviste sisältää pyritionisinkkiä, joka on biosidinen aine, jonka avulla voidaan ehkäistä monien vahingollisten mikrobien lisääntymistä (*). Mikrobit kuten bakteerit ja homeet voivat aiheuttaa tahroja, ikäviä hajuja ja tuotteen huononemista. (*) Asiaa todistavat Perugian yliopiston suorittamat testit seuraaville mikrobeille: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum. Harvinaisissa tapauksissa pitkäaikaiset kosketukset tiivisteisiin voivat aiheuttaa ihon allergisia reaktioitae. Näyttö

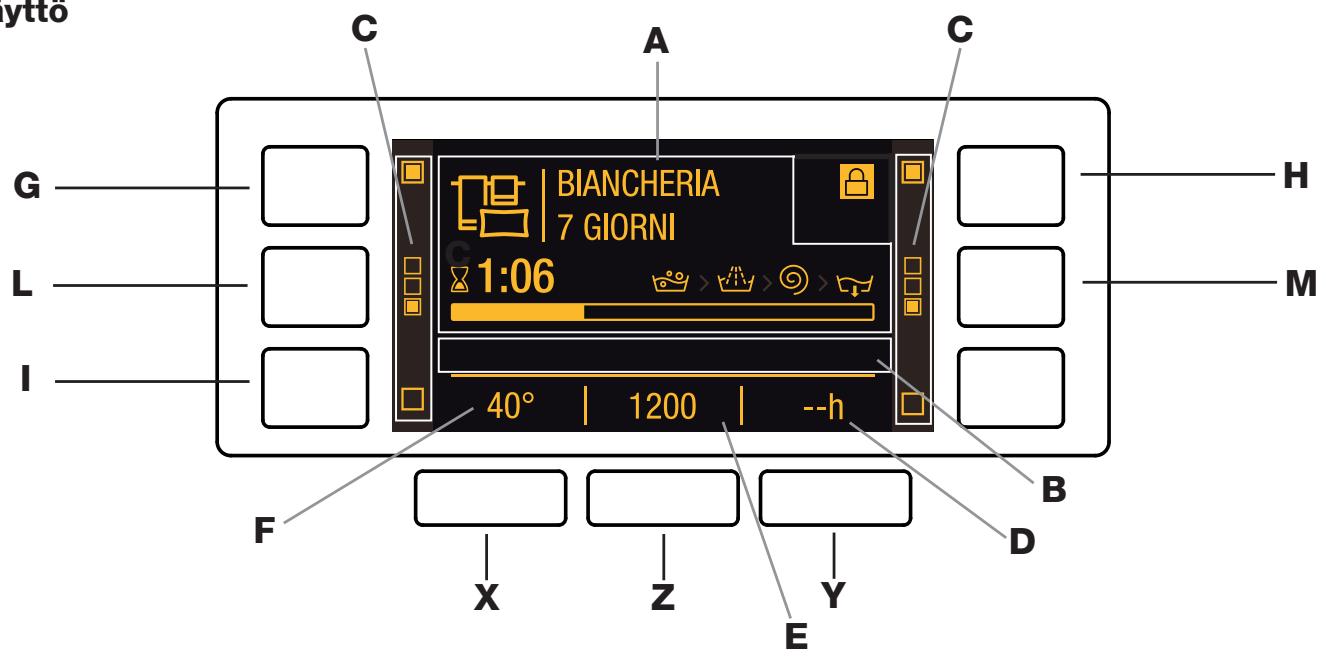

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja. Alueella A osoitetaan valittu kuvake ja pesuohjelma, pesuvaiheet sekä jäljellä oleva aika pesun loppuun. Alueella B osoitetaan kaksi tehotasoa, jotka ovat käytettävissä lisätoiminnon SUORA RUISKUTUS kanssa. Alueilla C sijaitsevat merkkivalot, jotka liittyvät saatavilla oleviin toimintoihin. Alueella D osoitetaan aika, jonka kuluttua valittu ohjelma käynnistyy, mikäli on asetettu VIIV. KÄYNNISTYS. Merkkijonolla E osoitetaan linkousnopeuden enimmäisarvo, jonka kone voi suorittaa asetetun ohjelman mukaisesti; jos ohjelmassa ei ole saatavilla linkouksen asetusta, alueella näkyy tunnus “--” alhaisella kirkkaudella. Alueella F osoitetaan lämpötilan arvo, joka voidaan valita asetetun ohjelman mukaisesti; jos ohjelma ei sisällä lämpötilan asetusta, tunnus “--” näkyy alueella alhaisella kirkkaudella. Tunnus Luukku lukossa Palava tunnus osoittaa, että luukku on lukossa vahingonomaisten avaamisien estämiseksi. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku. HUOM.: jos on päällä toiminto VIIV. KÄYNNISTYS, luukkua ei voida avata, sen avaamiseksi laita kone taukotilaan painaen painiketta START/TAUKO. ! Ensimmäisen käynnistyksen yhteydessä pyydetään valitsemaan kieli ja näyttö siirtyy automaattisesti kielen valinnan valikkoon. Kielen valitsemiseksi paina painikkeita X ja Y, valinnan vahvistamiseksi paina painiketta Z. Jos halutaan vaihtaa kieli, sammuta kone ja paina sitten samanaikaisesti painikkeita G, H, I, kunnes kuulet äänimerkin. Tällöin näytetään uudelleen kielen valintavalikko. ! Jos halutaan vaihtaa näytön kirkkautta, jonka oletusasetus on korkein taso, sammuta kone ja paina samanaikaisesti näppäimiä G, L ja M, kunnes kuulet äänimerkin. Paina näppäimiä X ja Y valitaksesi halutun kirkkauden, valinnan vahvistamiseksi paina näppäintä Z. ! Pesujakson kuluessa tai kun asetetaan VIIV. KÄYNNISTYS, jos näyttöä ei käsitellä 1 minuuttiin, “NÄYTÖNSÄÄSTÄJÄ” kytkeytyy päälle. Edelliseen näyttöruutuun palaamiseksi riittää, että painetaan mitä tahansa näppäintä..

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta , näytölle

ilmestyy teksti HOTPOINT; merkkivalo START/TAUKO vilkkuu hitaasti vihreänä.

2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita

pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.

3. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos

ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa “Pesuaineet ja pyykit”.

5. OHJELMAN VALINTA. Valitse OHJELMIEN nappulalla

haluttu ohjelma; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele asianmukaisia

painikkeita: Lämpötilan ja/tai linkousnopeuden muuttaminen. Kone valitsee automaattisesti valitun ohjelman mukaisen korkeimman mahdollisen lämpötilan sekä linkousnopeuden ja niitä ei ole mahdollista nostaa. Painettaessa painiketta vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu (Näytöllä osoitetaan tunnus “--”). Painettaessa painiketta vähennetään asteittain linkousnopeutta aina siihen saakka, että linkous on pois suljettu (Näytöllä osoitetaan tunnus “--”). Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot. ! Poikkeus: valittaessa ohjelma 2 lämpötila voidaan nostaa aina 40° saakka. ! Poikkeus: valittaessa ohjelma 3 lämpötila voidaan nostaa aina 90° saakka. ! Poikkeus: valittaessa ohjelma 4 lämpötila voidaan nostaa aina 60° saakka. Viivästetyn käynnistyksen asettaminen. Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti “-- h”. Aseta huuhtelun tyyppi. Lisätoiminnon avulla voidaan valita huuhteluohjelma, joka sopii parhaiten herkälle iholle. Painikkeen ensimmäisellä painalluksella asetetaan valinta “Extra +1”, jolloin kone suorittaa yhden lisähuuhtelun normaalien perushuuhteluiden lisäksi. Toisella painalluksella saadaan valinta “Extra +2”, jolloin kone suorittaa kaksi ylimääräistä huuhtelua jakson perushuuhteluiden lisäksi. Tämän valinnan käyttöä suositellaan herkkäihoisille. Näppäimen kolmannella painalluksella asetetaan taso “Extra +3” ja sen avulla voidaan valita 3 lisähuuhtelua jakson perushuuhteluiden lisäksi. Lisätoiminto aktivoituna 40°:en jaksojen kanssa sallii tärkeimpien allergian aiheuttajien, kuten kotieläinten karvat sekä siitepölyt, poistamisen ja yli 40°:en jaksoja käytettäessä saavutetaan optimaalinen

allergiaa ehkäisevä taso. Paina painiketta uudelleen palataksesi huuhtelun tyyppiin ”Normaali Huuhtelu”. Mikäli ohjelman/valinnan asetuksia ei voida muuttaa, tulee näytölle näkyviin ”Ei Valittavissa” tai Ei Muutettavissa”. Jakson ominaisuuksien muuttaminen.

• Paina painiketta toiminnon kytkemiseksi päälle; vastaava merkkivalo näytöllä syttyy.
• Paina uudelleen painiketta toiminnon kytkemiseksi pois päältä; vastaava merkkivalo näytöllä sammuu. ! Jos valittu toiminto ei ole yhteensopiva asetetun ohjelman kanssa, vastaava merkkivalo näytetään alhaisella kirkkaudella, lisäksi yhteensopimattomuus osoitetaan äänimerkillä (3 piippausta) ja näytölle ilmestyvällä kirjoituksella “Ei Valittavissa”. ! Jos valittu toiminto ei ole yhteensopiva muun aiemmin asetetun toiminnon kanssa, näytöllä osoitetaan kirjoitus “Ei Valittavissa” ja toimintoa ei oteta käyttöön. ! Toiminnot voivat vaihdella suositellun täyttömäärän ja/ tai jakson keston mukaan.

7. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta

START/TAUKO. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA palaa). Pesun aikana näytölle ilmestyy käynnissä olevan vaiheen nimi. Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/TAUKO (merkkivalo START/ TAUKO vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/TAUKO. Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/TAUKO; jos tunnus LUUKKU LUKOSSA on sammuksissa, on mahdollista avata luukku. Paina uudelleen painiketta START/TAUKO ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

8. OHJELMAN LOPPU. Se osoitetaan näytölle

ilmestyvällä kirjoituksella “JAKSO LOPPU”, kun tunnus LUUKKU LUKOSSA sammuu, voidaan avata luukku. Avaa luukku, poista pyykit ja sammuta kone. ! Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään painiketta . Jakso keskeytetään ja kone sammuu. Suora Ruiskutus Pyykinpesukone on varustettu innovatiivisella tekniikalla «Suora Ruiskutus», joka sekoittaa veden ja pesuaineen ensin aktivoiden siten heti pesuaineen puhdistavat tehoaineet. Tämä aktiivinen emulsio laitetaan suoraan pesukoneen rumpuun ja se imeytyy tehokkaammin kuituihin poistaen pinttyneimmänkin lian jo alhaisissa lämpötiloissa vahingoittamatta värejä ja tekstiilejä. Voidaan valita tila «Teho» parhaan puhdistustehon saavuttamiseksi tai tila «EkoEnergia», jos halutaan säästää energiaa. Ohjelmat ja toiminnot Ohjelmataulukko Valkaisuaine Energian kulutus kWh Kokonaisvesimäärä lt Jakson kesto

Puuvilla: erittäin likainen kestävä kirjo- ja valkopyykki. 40° (Max. 90°C)

Synteettiset (4): hieman likainen kestävä kirjopyykki. 40° (Max. 60°C)

Pika 30’: kevyesti likaisten pyykkien raikastamiseen (ei sovi villalle, silkille tai käsin pestäville tuotteille). 30°

30’ Ohjelman kuvaus Jäämäkosteus% Residual dampness% Pesu 20° Ohjelmat Huuhteluaine Pesuaineet ja lisäaineet Tahranpoisto Teho 20°C EnimEnimmäis- mäislämpötila nopeus (kierros(°C) ta/min) DAILY CLEAN

Kirjopyykki (default) => Värilliset 40°

60°C:n Eko Puuvilla 60°/40° (1): erittäin likainen kestävä kirjo- ja valkopyykki. 60°

40°C:n Eko Puuvilla 60°/40° (2): hieman likainen kestävä kirjo- ja valkopyykki. 40°

40°C:n Eko Puuvilla (3): hieman likainen kestävä kirjo- ja valkopyykki. 40°

13 Silkki & Verhot: silkki- ja viskoosituotteet, alusvaatteet. 30°

14 Höyhentuote: untuvilla tai höyhenillä täytetyt tuotteet. 30°

Linkous + Vedenpoisto

Tekstiilit 7 Päivää: vuodevaatteet ja pyyhkeet. Osittaiset Huuhtelu

• Kun valitaan ohjelma ja suljetaan pois linkous, kone suorittaa vain vedenpoiston. ** Pesuohjelmien kestoa voidaan seurata näytöltä.. Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.

1) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 9 ja lämpötilaksi 60°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 60°C :ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmoitetusta.

2) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 9 ja lämpötilaksi 40°C.

Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 40°C :ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmoitetusta. Kaikille testauslaitoksille:

3) Pitkä puuvillaohjelma: aseta ohjelma 9 lämpötilaan 40°C ja paina näppäintä SUORA RUISKUTUS tilassa “Teho”.

4) Pitkä synteettisetohjelma: aseta ohjelma 4 ja lämpötilaksi 40°C.

Pesutoiminnot ! Jos valittu toiminto ei ole yhteensopiva asetetun ohjelman kanssa, vastaava merkkivalo näytetään alhaisella kirkkaudella, lisäksi yhteensopimattomuus osoitetaan äänimerkillä (3 piippausta) ja näytölle ilmestyvällä kirjoituksella “Ei Valittavissa”. ! Jos valittu toiminto ei ole yhteensopiva muun aiemmin asetetun toiminnon kanssa, näytöllä osoitetaan kirjoitus “Ei Valittavissa” ja toimintoa ei oteta käyttöön. Ajan Säästö Valitsemalla tämä lisätoiminto ohjelman kestoa lyhennetään jopa 50% valitusta jaksosta riippuen ja samalla säästetään vettä sekä energiaa. Käytä tätä jaksoa pyykeille, jotka eivät ole kovin likaisia. Kirjopyykki Asettamalla jakso 6 ja valitsemalla tämä toiminto, on mahdollista valita 3 ohjelmasta, jotka on suunniteltu erityisesti säilyttämään parhaalla mahdollisella tavalla värien kirkkaus ja valkoisen heleys: Värilliset: vaaleiden värillisten pyykkien pesuun. Ohjelma on suunniteltu siten, että värien kirkkaus säilyy mahdollisimman pitkään. Tummat: ohjelma on suunniteltu tummien värien säilyttämiseksi pitkään. Parhaan tuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta tummien vaatteiden pesuun. Valkoiset: ohjelma on suunniteltu siten, että valkoinen säilyy kirkkaana mahdollisimman pitkään. Jotta taataan parhaat tulokset, suositellaan käyttämään jauhemaista pesuainetta. Superpesu Tämän lisätoiminnon avulla saadaan korkealaatuinen pesutulos, koska jakson alkuvaiheessa käytetään enemmän vettä ja ohjelma kestää pidempään. Tämä toiminto on hyödyllinen vaikeimpien tahrojen poistamiseksi. Voidaan käyttää valkaisuaineen kanssa tai ilman sitä. Jos halutaan suorittaa myös valkaisu, laita toimitettu lisäkaukalo 3 varsinaiseen kaukaloon 1. Älä ylitä valkaisuaineen annostelussa keskellä olevan tapin osoittamaa enimmäismäärää (katso kuvaa sivulla 46). Jos halutaan suorittaa ainoastaan valkaisu ilman täydellistä pesuohjelmaa, kaada valkaisuainetta lisäkaukaloon 3, aseta ohjelma ja kytke päälle lisätoiminto

Pesuaineet ja pyykit

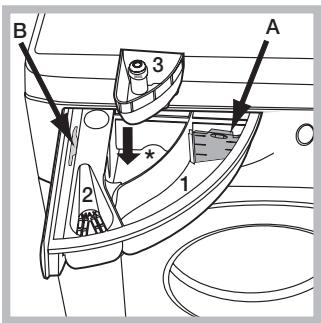

Pesuainelokerikko Hyvä pesutulos riippuu myös pesuaineen oikeasta annostelusta: liioittelemalla pesuaineen käytössä ei paranneta pesutulosta vaan aiheutetaan pesukoneen sisäosien karstautumista ja saastutetaan ympäristöä. ! Käytä jauhemaista pesuainetta, joka sopii valkoisille puuvillapyykeille, esipesuun ja pesuun yli 60°C:en lämpötiloissa. ! Noudata pesuainepakkauksen ohjeita. ! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden liiallisen vaahtoutumisen vuoksi. Vedä ulos pesuainelokeA rikko ja laita pesuaine tai lisäaine seuraavasti. ! Älä laita pesuainetta keskikaukaloon (*). MAX

Kaukalo 1: Pesuaine varsinaista pesua varten (jauheena tai nesteenä) Mikäli käytetään nestemäistä pesuainetta, käytä (mukana toimitettua) seinämää A oikeaa annostelua varten. Jauhemaista pesuainetta varten aseta seinämä uudelleen koloon B. Kaukalo 2: Lisäaineet (huuhteluaine, jne.) Huuhteluaine ei saa tulla ulos ritilästä. lisäkaukalo 3: Valkaisuaine

Jaottele pyykit seuraavasti: kangastyyppi / merkki tuoteselosteessa. värit: erottele värilliset vaatteet valkoisista. Tyhjennä taskut ja tarkista napit. Älä ylitä osoitettuja arvoja, jotka viittaavat kuivaan pyykkimäärään: katso ”Ohjelmataulukko”. merkintöjä sekä tämän kodinkoneen valmistajan ohjeita. (M1127) Vauva: ohjelma, joka kykenee poistamaan lasten vaatteille tyypillisen likaisuuden ja joka takaa pesuaineen huolellisen huuhtelun, jotta voidaan välttää allergiat lasten herkällä iholla. Jakso 10 on suunniteltu vähentämään bakteereja käyttämällä enemmän vettä ja optimoimalla erityisten pesuaineeseen lisättyjen hygienisoivien aineiden vaikutusta. Antiallergia: käytä ohjelmaa 11 poistaaksesi tärkeimmät allergeenit kuten siitepölyt, pölypunkit, kissan ja koiran karvat. Tekstiilit 7 Päivää: pestäksesi koko kodin liinavaatteet kerralla käytä ohjelma 12, joka optimoi huuhteluaineen käytön ja mahdollistaa ajan sekä energian säästämisen. Suositellaan käyttämään jauhemaista pesuainetta. Silkki: käytä kyseistä ohjelmaa 13 kaikkien silkkivaatteiden pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden pesuun soveltuvaa pesuainetta. Verhot: taita verhot ja laita ne tyynynpäällisen tai verkkopussin sisälle. Käytä ohjelmaa 13. Höyhentuote: höyhen- tai untuvatäytteisten tuotteiden kuten untuvaisten tavallisten tai parisängynpeitteiden (ei yli 3,5 kg painavien), tyynyjen tai takkien pesuun sopii erityinen ohjelma 14. Suositellaan asettamaan untuvatuotteet rumpuun taittaen niiden reunat sisäänpäin (katso kuvaa) sekä ettei ylitetä ¾ rummun tilavuudesta. Parhaan mahdollisen pesutuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta, joka annostellaan pesuainelokerikkoon. Paljonko pyykit painavat? 1 lakana 400-500 gr. 1 tyynynpäällinen 150-200 gr. 1 pöytäliina 400-500 gr. 1 kylpytakki 900-1.200 gr. 1 pyyhe 150-250 gr. Erityisohjelmat Tahranpoisto Teho 20°C: tämän ohjelman avulla saavutetaan paras mahdollinen tahranpoisto ilman esikäsittelyä ja alhaisessa lämpötilassa, säilyttäen tekstiilit ja värit muuttumattomina. Tahranpoisto Turbo 45’: tämä jakso takaa erinomaisen tahranpoistokyvyn jo 20 °C:ssa vain 45 minuutissa. Tämän jakson lämpötilaa voidaan nostaa aina 40 °C:een. Ultra Herkät: käytä ohjelmaa 7 pestäessä erittäin herkkiä pyykkejä, joissa on strassi- tai paljettikoristeita. Ennen pesua käännä vaatteet nurinpäin ja laita pienet pyykit asianmukaiseen pesupussiin. Herkän pyykin pesuun soveltuvat parhaiten nestemäiset pesuaineet. Villa - Woolmark Apparel Care - Green: tämän pesukoneen ”Villa”-pesujakson on hyväksynyt Woolmark Company, jonka mukaan se sopii “käsinpestäville” villatuotteille, kunhan pesu suoritetaan noudattaen tuotteen

Lastin tasapainotusjärjestelmä Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit. Häiriöt ja korjaustoimet Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso “Huoltoapu”), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma. Häiriöt: Mahdolliset syyt / Ratkaisu: Pesukone ei käynnisty.

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei muodostu kontaktia.
• Kodissa on sähkökatkos. Pesujakso ei aloita toimintaansa.

Luukku ei ole kunnolla kiinni. Näppäintä ON/OFF ei ole painettu. Näppäintä START/TAUKO ei ole painettu. Vesihana ei ole auki. On asetettu viivästys käynnistykseen. Pesukoneeseen ei tule vettä (Näytölle ilmestyy teksti “VESI PUUTTUU, Avaa hana”).

Veden syöttöletkua ei ole liitetty vesihanaan. Letku on taittunut. Vesihana ei ole auki. Kodista puuttuu vesi. Vedenpaine ei ole riittävä Painiketta START/TAUKO ei ole painettu. Pesukone täyttää ja poistaa vettä jatkuvasti.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso “Asennus”).
• Poistoletkun pää on veteen upotettuna (katso “Asennus”).
• Seinäviemärissä ei ole ilma-aukkoa. Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili. Pesukone ei poista vettä tai linkoa.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee käynnistää se manuaalisesti (katso ”Ohjelmat ja toiminnot”).
• Veden poistoletku on taittunut (katso ”Asennus”).
• Veden poistokanava on tukkeutunut. Pesukone tärisee voimakkaasti linkouksen aikana.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso “Asennus”).
• Pesukone ei ole vaakatasossa (katso “Asennus”).
• Pesukone on tiukassa huonekalujen ja seinän välissä (katso “Asennus”). Pesukoneesta vuotaa vettä.

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso “Asennus”).
• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso ”Huolto ja hoito”).
• Veden poistoletkua ei ole kiinnitetty kunnolla (katso ”Asennus”). Kone on lukkiutunut, näyttö vilkkuu ja osoittaa häiriökoodia (esim. F-01, F-..).

• Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen. Jos häiriö on edelleen havaittavissa, soita huoltoapuun. Vaahtoa muodostuu liikaa.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesukoneille”, “pesukoneille tai käsinpesuun”, tai vastaava).
• Annostelu on ollut liiallinen.

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso ”Häiriöt ja korjaustoimet”);
• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;
• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta. ! Älä koskaan käytä valtuuttamattomia teknikoita. Ilmoita:
• koneen malli (Mod.);
• sarjanumero (S/N). Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.
