KÄYTTÖOHJE M190D ACER

M190HQD Käyttäjän opas

Sisällysluettelo

Tärkeitä turvallisuusohjeita 3

Hävitysohjeet 4

LCD TV:si yleiskuva 5

Etupaneelin näkymä 5

Takapaneelinäkymä 6

Kauko-ohjain 7

Yleiset näppäimet 7

Teksti-TV 8

Perusliitännät 9

Virtajohdon kytkeminen 9

Kaukosäätimen käyttöönotto 9

Analogisesta ja digitaalisesta TV:stä nauttiminen --9

Antennin/kaapelin liittäminen 9

TV:n katsomisen aloittaminen 10

Ulkoisten ääni-/videolaitteiden liittäminen ---- 12

DVD:n, VCR:n, STB:n tai ääni-/videolaitteen liittäminen 12

Kameran, videokameran tai pelikonsolin liittäminen 13

PC:n tai kannettavan tietokoneen liittäminen 14

Tulolähteen valitseminen 14

Kanavaohjaimet 15

Kanavaluettelo 15

Suosikkikanavaluettelo 16

Sähköinen ohjelmaopas 17

Ruudun valikkojen käyttö 19

Ruudun valikoissa liikkuminen kauko-ohjainta käyttäen 19

Valikkojen asetusten säätäminen 20

Näytön valikot 22

Kuvan asetukset 22

Ääniasetukset 24

Kanavahallinta 26

Asetukset 28

Lisäasetukset 29

Vianetsintä----31

PC:n tulosignaalin viitetaulukko 32

Tuotteen tekniset tiedot 33

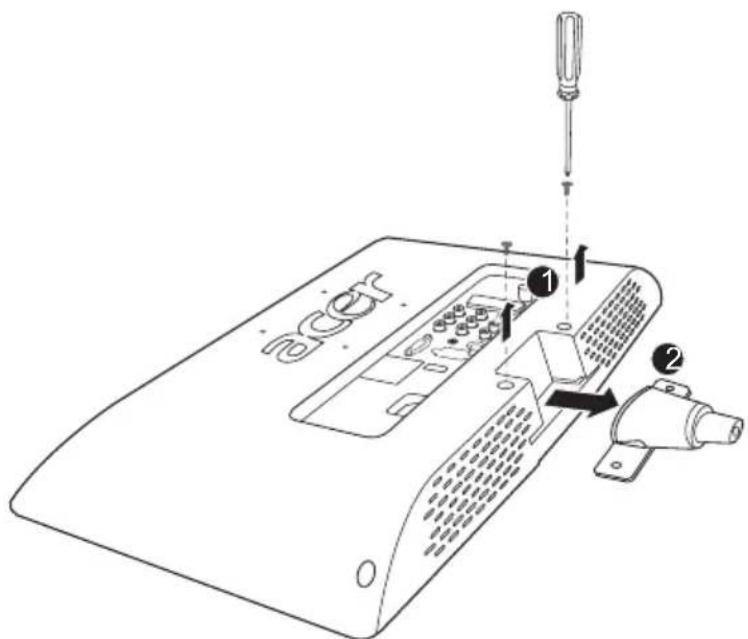

Seinäkiinnike asentaminen 35

© 2010 Kaikki oikeudet pidätetään.

Acer LCD-TV:n käyttäjän opas

Alkuperäinen painos: 03/2010

Mallinumero: ____

Sarjanumero:

Ostopäivämäärä: ____

Ostopaikka:

HDMI	HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
Digital Video Broadcasting	DVB on DVB Projectin rekisteröity tavaramerkki.

Tärkeitä turvallisuusohjeita

Lue nämä ohjeet huolellisesti. Säilytä ne turvallisesti tulevaa käyttöä varten.

1. Käytä vain valmistajan suosittelemia lisävarusteita/lisälaitteita.

2. Käytä vain käyttäjän määrittämän tai laitteen kanssa myydyn kärryn, jalustan,kolmijalan, tuen, tai pöydän kanssa. Kärryä käyttäessäsi ole varovainen kärry-/laiteyhdistelmä liikutettaessa välttääksesi kaatumisesta johtuvan vamman.

3. Irrota tämä laite ukkosmyrskyjen aikana tai kun se on käyttämättömänä pidempiä ajanjaksoja.

4. Älä asenna tätä laitetta rajoitettuun tilaan kuten kirjahylly tai vastaava yksikkö.

5. Älä aseta laitteen päälle avotulta, kuten kynttilöitä.

6. Jos kauko-ohjainta ei käytetä pitkään aikaan, poista sen paristot. Käytä kauko-ohjainta huolellisesti. Älä pudota kauko-ohjainta lattialle. Pidä se poissa kosteudesta, suorasta auringonvalosta ja korkeista lämpötiloista.

7. Käytetyt tai purkautuneet paristot täytyy hävittää oikein tai kierrättää kaikkien soveltuvien lakien mukaisesti. Yksityiskohtaisia tietoja varten ota yhteys kiinteän jätteen hävityksen viranomaiseen.

8. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

9. Irrota tämä tuote pistorasiasta ennen puhdistamista. Älä käytä nestemäisiä tai aerosolia sisältäviä puhdistusaineita. Käytä puhdistamiseen kosteaa kangasta.

10. Älä käytä tätä tuotetta veden lähellä.

11. Älä aseta tätä tuotetta epävakaalle vaunulle, jalustalle tai pöydälle. Tuote voi kaatua aiheuttaen pahoja vaurioita.

12. Aukot ja urat ovat ilmanvaihtoa varten; näitä aukkoja ei saa tukkia tai peittää, jotta varmistetaan tuotteen luotettava toiminta ja estetään sen ylikuumeneminen. Näitä aukkoja ei saa koskaan tukkia asettamalla tuote sängylle, sohvalle, matolle, tai vastaavalle pinnalle. Tätä tuotetta ei tule koskaan asettaa lämmönlähteen tai lämpösäleikön lähelle tai päälle, ellei huolehdita kunnollisesta ilmanvaihdosta.

13. Tätä laitetta saa käyttää vain tunnustarrassa ilmoitetulla virtatyypillä. Ota yhteys kauppiaaseen tai paikalliseen sähköyhtiöön, jos et ole varma käytettävän virran tyypistä.

14. Älä pidä mitään virtajohdon päällä. Älä sijoita tätä tuotetta paikkaan, jossa johdon päältä kävellään.

15. Jos tämän tuotteen kanssa käytetään jatkojohtoa, varmista, että jatkojohtoon kytkettyjen laitteiden kokonaisampeeriarvo ei ylitä jatkojohdon ampeeriarvoa. Varmista myös, etteivät kaikki pistorasiaan kytketyt laitteet ylitä sulakkeen arvoa.

16. Älä koskaan työnnä minkäänlaisia esineitä tähän tuotteeseen kotelon aukkojen kautta, sillä ne voivat osua vaarallisiin jännitekohtiin tai oikosulkuosiin, mikä voi johtaa tulipaloon tai sähköiskuun. Älä milloinkaan kaada mitään nesteitä tuotteen päälle.

17. Älä yritä huoltaa tätä tuotetta itse, sillä kuorien avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitepisteille tai muille vaaroille. Käänny huoltoasioissa pätevän huoltohenkilön puoleen.

18. Irrota tämän tuotteen pistoke pistorasiasta ja käänny pätevän huoltohenkilön puoleen seuraavissa olosuhteissa:

a. Virtajohto tai pistoke on vaurioitunut tai hankaantunut.
b. Laitteeseen on kaadettu nestettä.
c. Laite on altistunut sateelle tai vedelle.
e. Jos tuote on pudotettu tai kotelo on vaurioitunut.
f. Jos tuotteen toiminnassa ilmenee selvä, huoltoa vaativa muutos.

d. Jos tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Säädä vain niitä säätimiä, jotka kuvataan käyttöohjeissa. Muiden ohjainten virheellinen säätäminen voi johtaa vaurioihin; tuotteen palauttaminen normaaliin tilaan voi tällöin vaatia pätevän teknikon suurta työmäärää.

1. Käytä laitteen kanssa vain oikeantyyppistä virransyöttöjohtoa (toimitetaan tarvikelaatikossa). Irrota virtajohto aina pistorasiasta ennen tämän laitteen huoltamista tai purkamista.
2. Älä ylikuormita AC-pistorasiaa, virtaliuskaa, tai vastaavaa. Järjestelmän kokonaiskuorma ei saa ylittää 80% haroitusjohdon arvosta. Virtaliuskaa käytettäessä kuorma ei saa ylittää 80% virtaliuskan tuloarvosta.
3. Jotkin laitteet on varustettu kolmijohtimisella maadoitustyypin pistokkeella, jossa kolmas johdin on maadoitusta varten. Tämä pistoke sopii vain maadoitettuun sähköpistorasiaan. Tämä on turvallisuusominaisuus. Varmista, että AC-pistorasia on maadoitettu oikein. Älä hävitä maadoitustyypin pistokkeen turvallisuustarkoitusta yrittämällä laittaa sitä maadoittamattomaan pistorasiaan. Jos et pysty kytkemään pistoketta pistorasiaan, ota yhteyttä sähköasentajaan vanhanmallisen pistorasian vaihtamista varten.
4. Älä käytä tätä LCD-TV:tä BildscharbV:n mukaisella työpaikalla ja pidä siihen riittävä etäisyys katsottaessa. Ison television katsominen liian läheltä saattaa rasittaa silmiä.
5. Tämä TV on suunniteltu ainoastaan kotiviihteen tarkoituksiin. Varmista, että sinun ja TV:n välillä on riittävä etäisyys, kun katselet sisältöä, välttääksesi silmiesi vahingoittumisen.

Maadoitusnasta on tärkeä turvallisuusominaisuus. Väärin maadoitetusta järjestelmästä voi saada sähköiskun.

Maadoituspinni tarjoaa myös hyvän häiriönestonkyvyn muiden lähellä olevien sähkölaitteiden tuottamalle odottamattomalle häiriöäänelle, joka vaikuttaa tämän tuotteen toimintaan.

Hävitysohjeet

Älä heitä tätä sähkölaitetta hävitettäessä roska-astiaan/-säiliöön. Kierrättämällä minimoit saastuttamisen ja teet kaikkesi ympäristönsuojelun varmistamiseksi.

Saat lisätietoja WEEE:sta osoitteesta

http://global.acer.com/about/environmental.htm

(Yhdenmukainen säätelevän venäläisen tyyppihyväksynnän kanssa)

ME61

LCD TV:si yleiskuva

Etupaneelin näkymä

1 Cl-paikka

2 Kuuloke

3 Kaukosäätimen vastaanotin

4 Virtapainike/Virta-LED

5 Äänenvoimakkuus alas	Kun OSD on päällä, toiminnot samat kuin Vasen nuoli.
6 Äänenvoimakkuus ylös	Kun OSD on päällä, toiminnot samat kuin Oikea nuoli.
7 Kanava	Kun OSD on päällä, toiminnot samat kuin Alas-nuoli.
8 Kanava ylös	Kun OSD on päällä, toiminnot samat kuin Ylös-nuoli.
9 Valikkonäppäin	Kytkee näytön valikon PÄÄLLE tai POIS PÄÄLTÄ.
10 Lähde (Tulo)-näppäin	Muuta tulolähdettä painamalla tätä. Vahvista valinta painamalla tätä näytön valikon ollessa esillä.

Takapaneelinäkymä
1 AC-tulo 2 Huoltoportti
3 HDMI 4 VGA-tulo + PC-äänitulo
5 SPDIF-lähtö 6 AV-tulo - S-video, CVBS,	Ääni	V/O
7 AV-tulo - KOMPONENTTI + Ääni V/O	8 SCART
9 Viritin*

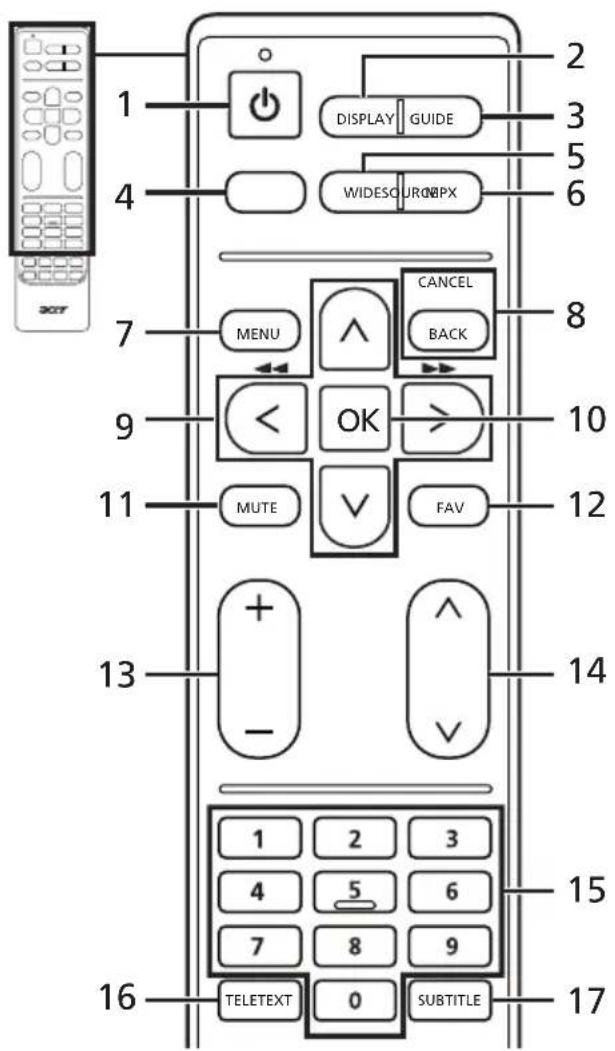

Kauko-ohjain

Yleiset näppäimet

1 POWER (VIRTA)

Kytkee TV:n päälle/pois päältä.

2 DISPLAY (NÄYTÄ)

Näyttää tai vaihtaa tulon/kanavan tietoja (riippuu tulon/lähteen tyypistä).

3 GUIDE (OPAS)

Avaa sähköisen ohjelmaoppaan (EPG) (Vain digitaali-TV-tilassa). Katso sivu 34.

4 SOURCE (LÄHDE)

(TV/Video/S-Video/Komponentti/SCART/D-Sub/HDMI)

Oikean tulotilan valitsemiseen.

5 WIDE (LAAJAKUVA)

Paina vaihtaaksesi aluesovitustilan 4:3, 16:9 ja Letterbox 1, 2, 3 -tilojen välillä

6 MPX

Näyttää valitun äänisignaalin ja mahdollistaa sen vaihtamisen.

7 MENU (VALIKKO)

Avaa tai sulkee valikon.

8 Back/CANCEL (Takaisin/PERUUTA)

Palaa edelliseen valikkoon.

9 Suuntanäppäimet

*◀◀▶▶ Vain tietyille malleille.

10 OK/ENTER/CH LIST

(KANAVALUETTELO)

ENTER: Vahvistaa kanavanumeron valinnan.

CH LIST (KANAVALUETTELO):

Avaa kanavaluettelon. Katso sivu 33.

11 MUTE (MYKISTYS)

Kytkee äänen päälle tai pois päältä.

12 FAV (SUOSIKIT)

Näyttää suosikkikanavaluettelon.

Lisää tai vähentää äänenvoimakkuutta.

14 CH (KANAVA) (ylös/alas)

Valitse TV-kanava painamalla peräkkäisesti.

15 Numeronäppäimet.

Vaihtaa TV/AV-tilasta Teksti-TV-tilaan. Näyttää teksti-TV-sivun päällekkäin TV-kuvan kanssa.

17 SUBTITLE (TEKSTITYS)

Näyttää tekstityksen ruudulla.

Teksti-TV

Käyttää vastaavaa painiketta teksti-TV-sivulla.

2 INDEX (HAKEMISTO)

Palaa etusivulle.

3 SIZE (KOKO)

Muuta teksti-TV-sivun koko kaksinkertaiseksi painamalla kerran. Jatka painamalla uudestaan.

4 HOLD (PIDÄ)

Pysäyttää nykyisen teksti-TV-sivun.

5 REVEAL (PALJASTA)

Paina paljastaaksesi piilotetut teksti-TV:n tiedot.

Vain tietyille malleille.

Perusliitännät

Virtajohdon kytkeminen

1 Kytke AC-johto laitteen takana olevaan AC-tuloon.
2 Liitä pistoke pistorasiaan kuvan mukaisesti.

Kaukosäätimen käyttöönotto

1 Avaa kaukosäätimen takana oleva kansi.
2 Laita sisään kaksi AA-paristoa (toimitetaan mukana) paristolokerossa ilmoitettujen napaisuuksien mukaisesti.

Analogisesta ja digitaalisesta TV:stä nauttiminen

Antennin/kaapelin liittäminen

Kytke antennikaapeli näytetysti TV:n takana olevaan soveltuvaan antenniliitäntään.

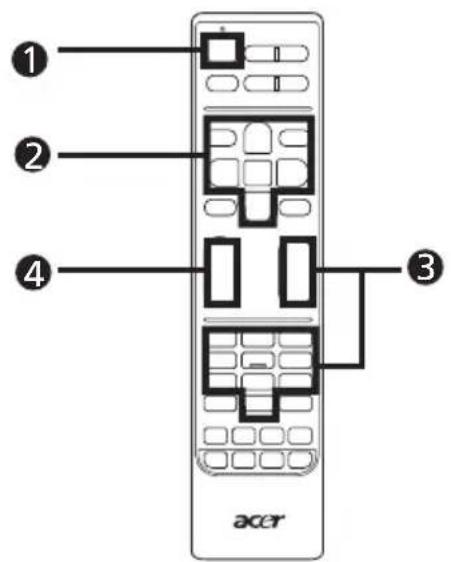

TV:n katsomisen aloittaminen

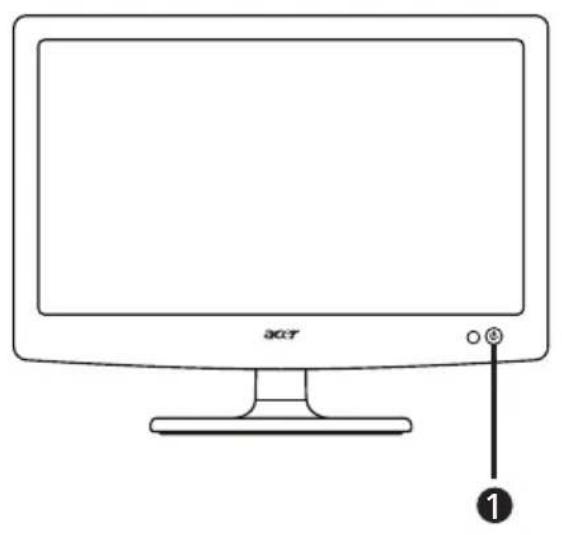

① Virta

a. Kytke ruudun alla oleva virtakytkin päälle.
b. Paina kaukosäätimen virtapainiketta tai kanava ylös/alas -painiketta.

② Asennusopas

Kun ensimmäisen kerran käynnistät TV'n, sinua pyydetään valitsemaan kielen ja hakemaan kanavia.

Aloita asentaminen painamalla OK.

Voit säätää näitä asetuksia käyttämällä etuosan ohjauspaneelia.

Katso "Etupaneeli-näkymä" sivulta 8 lisätietoja varten.

Vaihe 1. Valitse haluamasi asennuskieli.

Vaihe 2. Valitse oikea maa signaalin vastaanottamista varten.

Vaihe 3. Varmista, että koaksiaalikaapelit on liitetty oikein ennen jatkamista.

Vaihe 4. Hae digitaalisia ja analogisia kanavia.

Vaihe 5. Asennus on nyt valmis. Voit aloittaa TV:n katselun.

Asennus voi vaihdella paikallisista lähetyseroista riippuen.

③ Kanavien vaihtaminen

a. Valitse kanava painamalla kauko-ohjaimen painikkeita 0 - 9. Kanava vaihtuu 2 sekunnin kuluttua. Valitse kanava välittömästi painamalla OK.
b. Myös kauko-ohjaimen kanava (CH) ylös/alas -painikkeen painaminen vaihtaa kanavaa.
4 Äänenvoimakkuuden säätäminen

Säädä äänenvoimakkuutta käyttämällä kauko-ohjaimen (VOL) ylös/alas -painiketta.

Ulkoisten ääni-/videolaitteiden liittäminen

DVD:n, VCR:n, STB:n tai ääni-/videolaitteen liittäminen

Liitä DVD-soitin, VCR tai ääni-/videolaite alla olevan kuvan mukaisesti LCD-TV:n takana olevaa SCART-porttia käyttäen.

Tulolähde

Y Keltainen
R Punainen
W Valkoinen
B Sininen
G Vihreä

* Acer suosittelee liitäntätypeille seuraavaa ensisijaisuusjärjestystä: HDMI -> KOMPONENTTI -> SCART -> S-Video -> Komposiitti.

* Analoginen TV-signaalilähtö SCART:n kautta on käytettävissä vain analogista TV-kanavaa katsottaessa.

Kameran, videokameran tai pelikonsolin liittäminen

Kytke kamera tai videokamera TV:n vasemmalla puolella oleviin video-/audioportteihin.


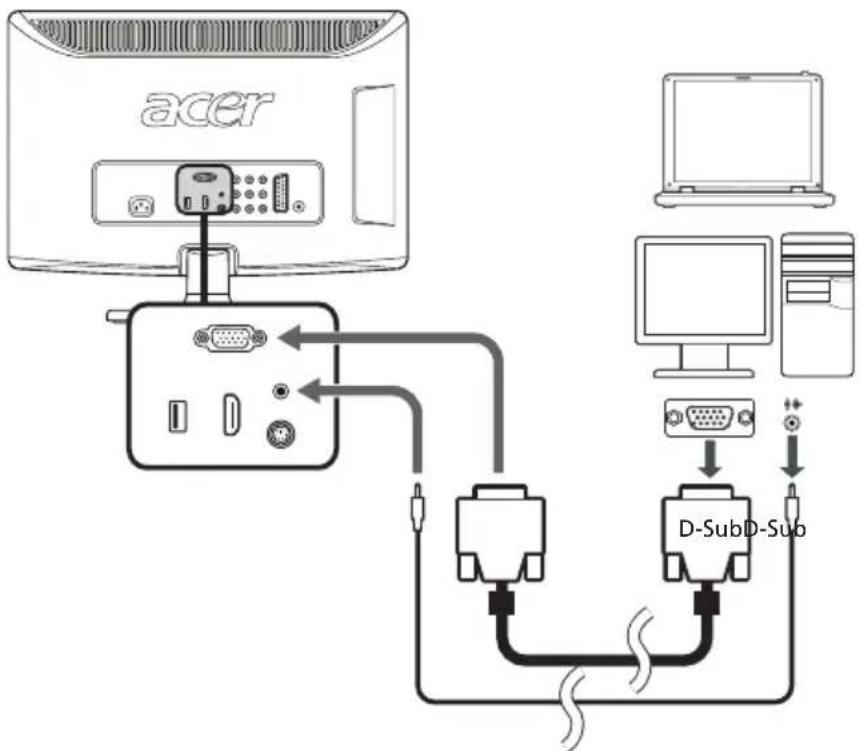

PC:n tai kannettavan tietokoneen liittäminen

Näytä PC-lähtö TV:llä liittämällä PC tai kannettava tietokone televisioon alla näytetysti.

Acer suosittelee PC:n ulkoisen näytön resoluutioksi 1360 x 768 pikseliä 60 Hz virkistystaajuudella VGA-liitäntää käytettäessä.

Tulolähteen valitseminen

Kun olet kytkenyt antennin tai ulkoisen laitteen TV:seen, sinun on valittava oikea tulolähde.

Paina kauko-ohjaimen SOURCE (LÄHDE) -painiketta valitaksesi oikean tulolähteen (TV/Video/S-Video/Komponentti/SCART/D-Sub/HDMI).

Kanavaohjaimet

Kanavaluettelo

Kanavaluettelo mahdollistaa etsittävän TV-kanavan löytämisen nopeasti.

Kanavaluettelo-ominaisuuden avaaminen:
1		Paina kauko-ohjaimen OK-näppäintä. Tämä tuo esiin kanavaluettelovalikon.
2		Nykyinen kanava on korostettu.
3		Liiku luettelossa suuntanäppäimiä käyttämällä ja valitse kanava, jota haluat katsoa.

Suosikkikanavaluettelo

Suosikkikanavaluettelo mahdollistaa suosikki-TV-kanavien tallentamisen ja niiden selaamisen painiketta koskettamalla.

Aseta suosikkikanava seuraamalla tällä sivulla kuvattuja ohjeita.

Suosikkikanavien tallentaminen
1		Paina kauko-ohjaimen OK-näppäintä. Tämä tuo esiin kanavaluettelovalikon.
2		Nykyinen kanava korostetaan ja FAV-näppäimen painaminen tallentaa sen suosikkikanaviin.
3		Poistu painamalla kauko-ohjaimen BACK (EDELLINEN)-näppäintä.
Suosikkikanavien näyttäminen
		Jos painat kauko-ohjaimen FAV-näppäintä, TV näyttää luettelon suosikki-TV-kanavista. Valitse kanava käyttämällä ylös- ja alas-suuntanäppäimiä, ja paina sen jälkeen OK.

Sähköinen ohjelmaopas

Sähköinen ohjelmaopas (EPG) on digi-TV:ssä käytettävissä oleva palvelu, joka näyttää tietoja ohjelmistossa lähetettävistä ohjelmista kaikilla kanavilla ajan, nimen ja kanavan perusteella.

Opasruutu

EPG-ruudussa on neljä pääaluetta:

a. Tietopalkki

Ruudun yläosassa näkyy katsottavan signaalin tyyppi ja nykyinen aika; kanavanumero, kanavan nimi ja valitun ohjelman nimi näkyvät oikealla.

b. Ohjelmaopas

Vasemmalla oleva osio näyttää ohjelmaoppaan alkamisajan ja nimen kanssa. Valitse eri ohjelmia painamalla ylös- ja alas-suuntanäppäimiä.

c. Ohjelman tiedot

Oikealla oleva osio näyttää tiedot valitusta ohjelmasta: alkamis- ja loppumisajat, ikäluokituksen ja yhteenvedon.

d. Kanavan vaihtaminen

Vaihda edelliselle tai seuraavalle kanavalle käyttämällä suuntanäppäimiä. Alaosan palkki ilmoittaa näytettävän kanavan.

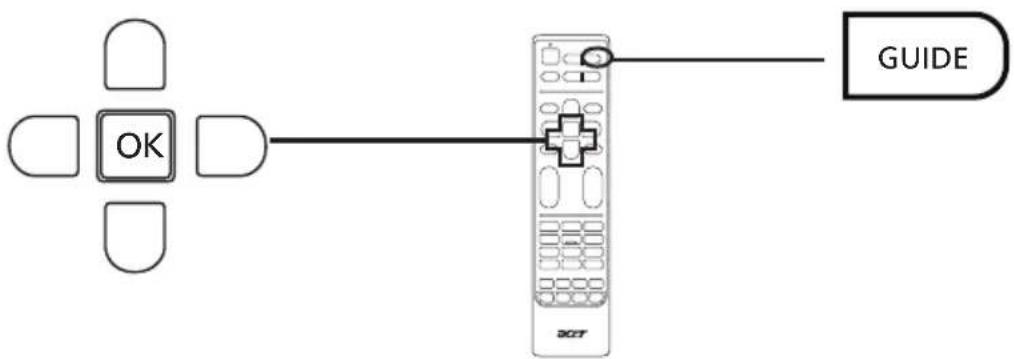

EPG:ssä liikkuminen (vain digi-TV-tilalle)

1		Paina kauko-ohjaimen GUIDE (OPAS)-näppäintä.
2		Liiku EPG-valikossa suuntanäppäimiä käyttämällä ja valitse korostamasi vaihtoehto painamalla OK.

Ruudun valikkojen käyttö

Monet lisäasetuksista ja säädöistä ovat käytettävissä OSD-valikossa (ruudun valikkossa), kuten alla olevassa esimerkkikuvassa näytetään.

Näissä valikoissa (Kuva, Ääni, Kanavahallinta, Asetukset ja Lisäasetukset) liikkumiseen tarvittavat perustoiminnot on kuvattu tässä osiossa.

Ruudun valikoissa liikkuminen kauko-ohjainta käyttäen

Voit käyttää näitä valikoita myös oikean paneelin ohjaimilla. Katso lisätietoja osiosta "Etupaneelinäkymä" sivulta 5.

Päävalikoita on viisi. Ne ovat: Kuva, Ääni, Kanavahallinta, Asetukset ja Lisäasetukset.Käytä seuraavaa menetelmää näissä valikoissa liikkumiseen.
1		Paina kauko-ohjaimen MENU (VALIKKO) -painiketta tai ohjauspaneelin MENU (VALIKKO) -painiketta.
2		Valitse haluttu valikko viidestä vaihtoehdosta käyttämällä ylös ja alas -suuntanäppäimiä.Mene valikkoon painamalla OK tai oikeaa suuntanäppäintä.Palaa valikoissa painamalla BACK (EDELLINEN) tai vasenta suuntanäppäintä.
3		Käytä valikkoja suuntanäppäimillä. Ylös/alamas -suunnat vierittävät valikon vaihtoehdoissa ja vasen/oikea säätää eri asetuksia (esim. Kuva-valikossa asetuksia kuten kirkkaus, kontrasti jne.). Poistu painamalla MENU (VALIKKO).

Valikkojen asetusten säätäminen

Valikkoa voidaan käyttää LCD-TV:n asetusten säätämiseen.

Avaa valikko painamalla MENU (VALIKKO)-näppäintä. Voit käyttää valikkoa kuvan laadun, ääniasetusten, kanava-asetusten ja yleisasetusten säätämiseen. Tietoja lisäasetuksista löytyy seuraavalta sivulta:

Kuvanlaadun säätäminen

1 Tuo valikko näkymiin painamalla MENU (VALIKKO)-näppäintä.
2 Valitse valikosta kohta Kuva käyttämällä suuntanäppäimiä. Siirry sen jälkeen siihen kuvan osa-alueeseen, jota haluat säätää.
3 Säädä liukuvalitsimia käyttämällä vasenta tai oikeaa suuntanäppäintä tai valitse yksi esiasetetuista näkymätiloista. Tallenna ja poistu painamalla MENU (VALIKKO).
4 Kuva-valikkoa voidaan käyttää nykyisen Näkymätila, Kirkkaus, Kontrasti, Sävy, Väri, Terävyys ja muiden kuvaan liittyvien piirteiden asettamiseen.

Ääniasetusten säätäminen

1 Tuo valikko esiin painamalla MENU (VALIKKO)-näppäintä.
2 Valitse valikosta kohta Ääni käyttämällä suuntanäppäimiä. Siirry tämän jälkeen ominaisuuteen, jota haluat säätää.
3 Säädä liukuvalitsimia käyttämällä vasenta tai oikeaa suuntanäppäintä tai valitse yksi esiasetetuista näkymätiloista. Tallenna ja poistu painamalla MENU (VALIKKO).
4 Ääni-valikkoa voidaan käyttää myös nykyisen Näkymätila, Diskantti, Basso, Tasapaino, Tasainen ääni, Äänitehosteet ja muiden tärkeiden ääneen liittyvien asetusten säätämiseen.

Kanavanhallinnan säätäminen

1 Tuo valikko esiin painamalla MENU (VALIKKO)-näppäintä.
2 Valitse valikosta Kanavahallinta käyttämällä nuolinäppäimiä.
3 Käytä valikoissa liikkumiseen nuolinäppäimiä.
4 Kanavahallinta-valikkoa voidaan käyttää Autom. haku, Aikavyöhyke, Manuaalihaku, Kanavan muokkaus ja muiden tärkeiden kanaviin liittyvien asetusten säätämiseen.

Asetusten säätäminen

1 Tuo valikko esiin painamalla MENU (VALIKKO)-näppäintä.
2 Valitse valikosta kohta Asetukset nuolinäppäimiä käyttämällä. Siirry tämän jälkeen ominaisuuteen, jota haluat säätää.
3 Asetukset-valikkoa voidaan käyttää näytön Laajakuvatila, Valikon kieli, Uniajastin, Älykäs kanavapuj ja muiden tärkeiden asetuksien säätämiseen.

Lisäasetusten säätäminen

1 Tuo valikko esiin painamalla MENU (VALIKKO)-näppäintä.
2 Valitse valikosta kohta Lisäasetukset nuolinäppäimiä käyttämällä. Siirry tämän jälkeen ominaisuuteen, jota haluat säätää.
3 Lisäasetukset-valikkoa voidaan käyttää Lapsilukko, Kuvan lisäsäätö, SCART, LED-valo ja muiden tärkeiden asetusten säätämiseen.

Valikoissa käytettävissä olevat vaihtoehdot saattavat vaihdella TV-signaalilähteestä ja mallista riippuen. Jotkin digitaaliset asetukset eivät välttämättä ole käytettävissä analogisella signaalilla ja päinvastoin.

Näytön valikot

Kuvan asetukset

Avaa Kuva-valikko, kuten osiossa Ruudun valikkojen käyttö kuvattiin. Tässä valikossa on seuraavat asetukset:

Näkymätila

Näkymätilalla on viisi esiasetettua katselutilaa, jotka on suunniteltu tarjoamaan paras kuvanlaatu tietyntyypistä ohjelmaa katsottaessa. Nämä tarjoavat esiasetetut arvot kirkkaudelle, kontrastille, värisävylle ja terävyydelle. Esimääritettyjä ääni- ja kuvaasetuksia on optimaalista nautintoa varten seuraaville näkymille: Vakio, Elokuva, Peli, Urheilu, Konsertti, Käyttäjä.

Tila Tiedot
Vakio	Vakiotila mahdollistaa suosikkikanaviesi katsomisen terävällä ja kirkkaalla kuvalla, mukautuvalla kirkkauden ja kontrastin säädöillä, sekä selvän äänen kuuntelemisen.
Elokuva	Jotta elokuvista voidaan nauttia mukavasti kotona, Elokovatila näyttää hämärät kohtaukset selvillä yksityiskohdilla; sovittaa värin ja esittää liikkuvat kuvat pehmeästi. Tämä saavutetaan optimaalisella gamman korjauksella sekä kylläisyyden, kirkkauden ja kontrastin säädöillä. Elokovatila hyödyntää elokuvien korkealaatuiset ääniraidat parhaalla tavalla.
Urheilu	Urheilutila soveltuu ulkourheiluohjelmille, tarjoten tarkan taustan värin syvyyden ja selvän sävyjyrkkyyden kirkkaan ulkopelikentän ja tummien katsomojen välille. Urheilutila myös parantaa värejä näyttävästi ja esittää nopeasti liikkuvat kuvat ilman jälkikuvia. Kaikki tämä saavutetaan tarkoilla gamman korjauksilla ja kylläisyyden säädöillä. Tarkka ääni voidaan kuulla.
Konsertti	Konserttitila asettaa sinut virtuaaliseen konserttisaliin, oopperataloon tai muuhun himmeään ympäristöön mukautuvan kirkkauden ja kontrastin säätämisen avulla. Konserttitila korostaa sinfonisia harmonioita ja tenorin äänialuetta.
Peli	Pelitila yksityiskohtaistaa modernien videopelien hienon grafiikan, tarjoten todenmukaisen ympäristön samalla suojaten näköäsi kirkkautta ja kontrastia säätämällä. Lisäksi Pelitila tarjoaa tehostetun äänielämyksen.
Käyttäjä	Käyttäjätila mahdollistaa suosikkiasetusten tallentamisen kuvalle ja äänelle.

Kirkkaus

Muuttaa kuvan kirkkautta.

Kontrasti

Muuttaa kuvan kontrastia.

Sävy

Muuttaa kuvan sävyä.

Väri

Muuttaa kuvan värisyvyyttä.

Terävyys

Muuttaa kuvan terävyyttä.

Kohinan vähentäminen

Tämä asetus suodattaa kohinaa kuvasta. Voit valita asetukseksi Auto, Matala, Keskitaso tai Suuri mieltymyksesi mukaisesti.

Värilämpötila

Tämä asetus säätää kuvan värlilämpötilaa. Voit valita asetukseksi Vakio, Kylmä, Käyttäjä tai Lämmin mieltymyksestäsi riippuen. Käyttäjä-asetuksella värien arvoja voidaan muuttaa yksitellen.

VGA

Tämä osio tarjoaa vaaka- ja pystyasetukset, jotka säätävät kuvan sijaintia VGA-liitäntää käytettäessä. Muut asetukset tarjoavat mahdollisesti tarvittavat lisäsäädöt VGA-signaalista riippuen.

Nollaa kuva

Palauttaa kaikki kuva-asetukset oletusarvoihin, jolloin kaikki muutokset häviävät.

Ääniasetukset

Avaa Ääni-valikko, kuten osiossa Ruudun valikkojen käyttö kuvattiin. Tässä valikossa on seuraavat asetukset:

Näkymätila

Näkymätilalla on viisi esiasetettua äänitilaa, jotka on suunniteltu tarjoamaan paras äänenlaatu tietyntyypistä ohjelmaa kuunneltaessa. Nämä tarjoavat esiasetetut arvot diskantille ja bassolle. Esimääritettyjä ääni- ja kuva-asetuksia on optimaalista nautintoa varten seuraaville näkymille: Vakio, Elokuva, Peli, Urheilu, Konsertti, Käyttäjä.

Tila Tiedot
Vakio	Vakiotila mahdollistaa suosikkikanaviesi katsomisen terävällä ja kirkkaalla kuvalla, mukautuvalla kirkkauden ja kontrastin säädöillä, sekä selvän äänen kuuntelemisen.
Elokuva	Jotta elokuvista voidaan nauttia mukavasti kotona, Elokuvatila näyttää hämärät kohtaukset selvillä yksityiskohdilla; sovittaa värin ja esittää liikkuvat kuvat pehmeästi. Tämä saavutetaan optimaalisella gamman korjauksella sekä kylläisyyden, kirkkauden ja kontrastin säädöillä.Elokuvatila hyödyntää elokuvien korkealaatuiset ääniraidat parhaalla tavalla.
Urheilu	Urheilutila soveltuu ulkourheiluohjelmille, tarjoten tarkan taustan värin syvyyden ja selvän sävyjyrkkyyden kirkkaan ulkopelikentän ja tummien katsomojen välille. Urheilutila myös parantaa värejä näyttävästi ja esittää nopeasti liikkuvat kuvat ilman jälkikuvia. Kaikki tämä saavutetaan tarkoilla gamman korjauksilla ja kylläisyyden säädöillä. Tarkka ääni voidaan kuulla.
Konsertti	Konserttitila asettaa sinut virtuaaliseen konserttisaliin, oopperataloon tai muuhun himmeään ympäristöön mukautuvan kirkkauden ja kontrastin säätämisen avulla. Konserttitila korostaa sinfonisia harmonioita ja tenorin äänialuetta.
Peli	Pelitila yksityiskohtaistaa modernien videopelien hienon grafiikan, tarjoten todenmukaisen ympäristön samalla suojaten näköäsi kirkkautta ja kontrastia säätämällä. Lisäksi Pelitila tarjoaa tehostetun äänielämyksen.
Käyttäjä	Käyttäjätila mahdollistaa suosikkiasetusten tallentamisen kuvalle ja äänelle.

Diskantti

Tehostaa tai vähentää korkeita äänen sävyjä.

Basso

Tehostaa tai vähentää matalia äänen sävyjä.

Tasapaino

Muuttaa tasapainoa vasemman ja oikean kaiuttimen välillä.

Tasainen ääni

Tämä toiminto estää yllättävät muutokset äänilähdön tasossa. Jos tämä toiminto on Päällä, äänenvoimakkuuden tasot ovat yhdenmukaisia, kun vaihdat tulolähteiden välillä ja vaihdat kanavia.

Ääniefektit

Lisää virtuaalinen surround-ääni kytkemällä ääniefektit päälle . Jos ääniefektit ovat päällä, diskantin ja basson asetukset eivät ole käytettävissä.

Nollaa ääni

Palauttaa kaikki ääniasetukset oletusarvoihin, jolloin kaikki muutokset häviävät.

Kanavahallinta

Avaa Kanavahallinta-valikko, kuten osiossa Ruudun valikkojen käyttö kuvattiin. Tässä valikossa on seuraavat asetukset:

Automaattihaku

Automattihaku mahdollistaa haun uusien tai poistettujen kanavien havaitsemiseksi. Jos teit ohjatun toiminnon loppuun television ensimmäisellä käynnistyskerralla, kaikki käytettävissä olevat kanavat on luetteloitu.

Hae kanavia uudestaan valitsemalla asetus Autom. haku ja sen jälkeen oikea maa maaluettelosta. Valitse Käynnistä suuntanäppäimiä käyttämällä ja paina OK-painiketta.

Odota, kunnes haku on valmis; tämä kestää useita minuutteja.

Aikavyöhyke

Valitse paikallinen aikavyöhyke, jos maassasi on useita aikavyöhykkeitä. Tämä asetetaan automaattisesti maille, joissa on vain yksi aikavyöhyke.

Digitaalinen manuaalihaku

Voit lisätä digikanavia manuaalisesti hakemalla tietyiltä UHF-kanavilta. Muuta skannattavaa kanavaa käyttämällä vasenta ja oikeaa nuolinäppäintä.

Analoginen manuaalihaku

Voit lisätä analogisia kanavia manuaalisesti säätämällä täällä olevia asetuksia. Valitse muutettava asetus käyttämällä ylös- tai alas-suuntapainikkeita ja muuta asetusta käyttämällä vasenta tai oikeaa suuntapainiketta. Voit asettaa: analogisen kanavan, jolle signaali tallennetaan, koodausjärjestelmän, joka ohjaa käymään läpi analogiset taajuudet, hienovirityksen tietylle taajuudelle, sekä jos tämä kanava ohitetaan kanavaluettelossa.

Muuta skannattavaa kanavaa käyttämällä vasenta ja oikeaa nuolinäppäintä.

Kanavan muokkaus

Voit muokata tunnistettuja kanavia tai muuttaa niiden näyttämistä kanavaluettelossa. Valitse kanava käyttämällä ylös- tai alas-suuntanäppäimiä, ja lisäksi voit sen jälkeen käyttää värillisiä näppäimiä eri toimintojen suorittamiseen :

* Poista (punainen): Poistaa kanavan Kanavaluettelosta. Punaisen näppäimen painaminen kerran valitsee kanavan poistamista varten, jonka jälkeen punaista painiketta on painettava uudestaan. Poista kanava valitsemalla lopuksi Kyllä ja painamalla sen jälkeen OK. Peruuta painamalla BACK (EDELLINEN)- tai MENU (VALIKKO)-näppäintä.
* Nimeä uudestaan (vihreä): Analoginen kanava voidaan nimetä uudestaan (ei toimi digitaalisille kanaville, sillä lähettäjä määrittää nimet). Paina vihreää näppäintä, käytä vasenta ja oikeaa suuntanäppäintä muutettavan merkin valitsemiseen ja muuta sen jälkeen merkkiä käyttämällä ylös- ja alas-suuntanäppäimiä. Nimien enimmäispituus on 5 merkkiä. Vahvista painamalla vihreää näppäintä tai peruuta painamalla MENU (VALIKKO).
* Siirrä (keltainen): Paina ensin keltaista näppäintä ja käytä sen jälkeen ylös- ja alassuuntanäppäimiä kanavan siirtämiseen kanavaluettelossa ylös- tai alaspäin . Vahvista painamalla OK tai peruuta painamalla MENU (VALIKKO).
* Ohita (sininen): Valitse ohitettavat kanavat painamalla sinistä näppäintä. Nämä kanavat ohitetaan jatkossa automaattisesti, kun kanavia valitaan OK-näppäimellä. Voit kuitenkin yhä valita nämä kanavat manuaalisesti.

MPX

Useampaa äänisignaalia (esim. NICAM, monikielinen) tukevaa kanavaa katsottaessa käytettävä signaali voidaan valita.

Ensisijainen äänen kieli

TV yrittää käyttää täällä valittua kieltä, kun useita äänivirtoja on käytettävissä.

Nykyinen asetus näytetään tietonäytöllä (paina DISPLAY (NÄYTÄ)-näppäintä).

Ensisijainen tekstityskieli

Jos useita tekstityksiä on saatavissa, TV näyttää valitun kielen tässä valinnassa, jos se on käytettävissä.

Katsoessasi TV'tä paina SUBTITLE (TEKSTITYS) –näppäintä nähdäksesi käytettävissä olevien tekstitysten luettelon.

CI-tiedot

Tämä asetus näyttää tiedot Cl-liitännästä Cl-korttia käytettäessä.

Asetukset

Avaa Asetukset-valikko, kuten osiossa Ruudun valikkojen käyttö kuvattiin. Tässä valikossa on seuraavat asetukset:

Laajakuvatila

Paina vaihtaaksesi aluesovitustilan 4:3, 16:9 ja eri Letterbox-tilojen (1, 2, 3) välillä Myös Tunnista laajakuva on käytettävissä digi-TV-, HDMI-, ja SCART-signaaleja katseltaessa.

HDMI-skannaustiedot

Tätä asetusta käytetään kuvan koon säätämiseen HDMI-liitäntää käytettäessä.

Valikon kieli

Aseta ruudun valikoissa käytettävä kieli.

Uniajastin

Voit asettaa aikaviiveen, jonka jälkeen TV kytkeytyy pois päältä. Viive voi olla 15, 30, 45, 60, 90 tai 120 minuuttia.

Älykäs kanavapujottelu

Lyhyen aikaa näytettyjä kanavia ei lisätä pujottelumuistiin, jos Älykäs kanavapujottelu on käytössä.

Pujottelun aikaviive

Tämä asettaa viiveen, jonka jälkeen kanava lisätään pujottelumuistiin.

Nollaa asetukset

Palauttaa kaikki asetukset oletusarvoihin, jolloin kaikki muutokset häviävät.

Lisäasetukset

Avaa Lisäasetukset-valikko, kuten osiossa Ruudun valikkojen käyttö kuvattiin.

Tässä valikossa on seuraavat asetukset:

Lapsirajoitukset

Lapsirajoitukset on kätevä ominaisuus, joka voi estää valitut TV-lähteet.

Lapsirajoitukset mahdollistaa salasanan syöttämisen, jonka avulla voidaan estää salasanaa tietämättömiä katsomasta TV:tä. Käytettävissä olevia valintoja on kolme: Kanavalukitus, Ikälukitus ja Vaihda salasana.

Mene Lapsirajoitukset-asetukseen ja paina OK. Syötä salasanasi (katso alta) ja valitse yksi kolmesta vaihtoehdosta.

Kanavalukitus

Näytä luettelo kanavista painamalla OK. Valitse lukittava kanava käyttämällä ylös- ja alassuuntanäppäimiä, ja paina tämän jälkeen vihreää näppäintä. Lukittujen kanavien vieressä näytetään riippulukko-symboli. Poista kanavan lukitus painamalla vihreää näppäintä uudestaan.

Jos kanavia katsottaessa valitaan lukittu kanava, TV pyytää syöttämään salasanan. Näytä kanava syöttämällä salasanasi.

Ikäluokitus (digi-TV:lle)

Useimmat digitaali-TV:t mahdollistavat sisällön estämisen luokitusjärjestelmän perusteella. Käytettävä ikäluokitusjärjestelmä riippuu alueesta, ja on käytettävissä digikanavilla. Tämä asetus ei lukitse analogisia kanavia.

Asetukset ovat 4-18 ikävuoden väliltä. Kun luokka lukitaan, kyseiselle iälle tai nuoremmille tarkoitettujen luokkien katsominen estetään.

Vaihda salasana

Oletussalasana voidaan muuttaa halutuksi nelinumeroiseksi yhdistelmäksi. Lapsirajoituksia käytettäessä suosittelemme vaihtamaan salasanan ajoittain.

Tämän TV:n oletussalasana on "0000". Syötä ensin "0000", kun haluat muuttaa salasanaa. Jos unohdat salasanan, nollaa se syöttämällä 6163.

Kuvan lisäsäädöt

Valitse tämä vaihtoehto, jos haluat säätää taustavalon kirkkautta tai ottaa ACM:n (Adaptive Contrast Management, kontrastin muuttuva hallinta) käyttöön, joka muuttaa kirkkautta näytöllä olevasta kuvasta riippuen.

SCART

SCART-liitäntä pystyy lähettämään AV- tai S-video-signaaleja, tai molempia. Valitse oikea, tai parhaan laadun tarjoava signaali käyttämällä tätä asetusta.

Helppokäyttöisyys

Voit valita normaalien tekstitysten ja kuulorajoitteisille tarkoitettujen tekstitysten välillä, silloin kun ne ovat käytettävissä.

LED-valo

Voit kytkeä täällä valmiustilan valon pois käytöstä.

Automaattimen sammutus

Jos TV on automaattista sammutusta käytettäessä neljä tuntiä ilman kanavien vaihtamista tai muuta toimintaa, se kytkee itsensä pois päältä. Varoitusviesti tulee näkyviin minuuttia ennen TV:n sammuttamista.

Lisäasetusten nollaaminen

Palauttaa kaikki lisääasetukset oletusarvoihin, jolloin kaikki muutokset häviävät.

Vianetsintä

Tarkista seuraavat kohteet ennen Acerin huoltokeskukseen soittamista:

Tässä on lista mahdollisista tilanteista, jotka voivat ilmetä LCD-TV:n käytön aikana.

Jokaiseen tarjotaan helpot vastaukset ja ratkaisut.

Kuvaa tai ääntä ei ole.

• Varmista, että virtajohto on kytketty oikein pistorasiaan.
• Varmista, että tulotila on asetettu oikein valitulle tulolle.
• Varmista, että antennikaapeli on kytketty oikein TV:n taakse.
  • Varmista, että päävirtakytkin on kytketty päälle.
• Varmista, ettei äänenvoimakkuutta ole asetettu minimiin eikä ääntä ole mykistetty.
  • Varmista, ettei kuulokkeita ole kytketty.
• Muiden kuin lähetettävien kanavien vastaanottamista voidaan harkita.

Kuva ei ole selvä.

• Varmista, että antennikaapeli on kytketty oikein.
- Tutki onko vastaanotetettava TV-signaali kunnollinen.
- Huono kuvanlaatu voi johtua samanaikaisesti liitettynä olevasta VHS-kamerasta, videokamerasta tai muusta oheislaitteesta. Sammuta jokin muista lisälaitteista.
- 'Haamu-' tai kaksoiskuva voi johtua antennin esteenä olevista korkeista rakennuksista tai mäistä. Tarkasti suunnattu antenni saattaa parantaa kuvanlaatua.
- Vaakasuorat pisteviivat kuvassa voivat johtua sähköisestä häiriöstä, kuten hiustenkuivaimesta, lähellä olevista neonvaloista jne. Sammuta tai poista nämä.

Kuva on liian tumma, liian valoisa tai sävyttynyt.

• Tarkista värinsäätö.
• Tarkista kirkkausasetus.
• Tarkista terävyystoiminto.
- Loistelamppu voi olla käyttöikänsä lopussa.

Kaukosäädin ei toimi.

• Tarkista kaukosäätimen paristot.
• Varmista, ettei voimakas loistevalo osu kauko-ohjaimen anturiin.
- Yritä puhdistaa kaukosäätimen anturin linssi TV:ssä pehmeällä kankaalla.
- Käytä TV:n painikkeita (pikanäppäimiä), kunnes kaukosäädin jälleen toimii.

Jos ylläolevat ehdotukset eivät ratkaisseet teknistä ongelmaasi, katso huollon tiedot takuukortista.

PC:n tulosignaalin viitetaulukko

	Resoluutio Vaakataaajuus (kHz) Pystytaajuus	(Hz) Vakio
1 640 x 480 31,5 60,0 VGA
2 640 x 480 37,9 72,8 VGA
3 640 x 480 37,5 75,0 VGA
4 640 x 480 35,0 66,7 MAC
5 720 x 400 31,5 70,1 VESA
6 800 x 600 35,2 56,3 SVGA
7 800 x 600 37,9 60,3 SVGA
8 800 x 600 48,1 72,2 SVGA
9 800 x 600 46,9 75,0 SVGA
10 832 x 624 49,7 74,6 MAC
11 1024 x 768 48,4 60,0 XGA
12 1024 x 768 56,5 70,1 XGA
13 1024 x 768 60,0 75,0 XGA
14 1280 x 720 45,0 59,9 VESA
15 1366 x 768 47,7 59,7 WXGA

1). PC-tulo ei tue vihreän synkronointia tai komposiittisynkronointia.
2). PC-tulo ei tue lomiteltuja signaaleja.

Tuotteen tekniset tiedot

Malli M190HQD
Paneelin tiedot
Resoluutio (pikseliä) 1366 x 768
Kirkkaus (tyyp.) 250 nitiä
Kontrastisuhde (tyyp.) 1000:1
Dynaaminen kontrastisuhde (maks.)	1000000:1
Katselukulma (tyyp.) V: 80	°; P: 80°
Vaste (tyyp.) 5 ms (harmaa-harmaa)
Virtalähde
Syöttö 100 - 240 V AC (50~60 Hz)
Maks. virrankulutus < 46 W
Virransäästö < 1 W
Mekaaniset
Koko (L x K x S mm) 451,3 x 351,7 x 168
Paino (kg) 3,4
Paino (paunaa) 7,5
Nettopaino (kg) 4,2
Nettopaino (paunaa) 9,26
Analoginen TV-järjestelmä
Värijärjestelmä PAL, SECAM
Äänijärjestelmä B/G/D/K/I/L
Stereojärjestelmä	NICAM/A2
Tekstitys Teksti-TV 1.5 (1000 sivua)
Digitaalinen TV-järjestelmä
Digitaalisen TV:n standardi	DVB-T
Äänijärjestelmä	ISO11172-3 kerros1 ja kerros232 kHz,44,1 kHz, 48 kHz
Stereojärjestelmä	PCM/MPEG (Layer I & II) Stereo 32/44,1/48 KHz
Taajuus	7/8 MHz
Liitännät
Analoginen/digitalinen viritintulo	Hybridi
SCART 1	CVBS (tulo/lähtö), RGB (tulo), Ääni O/V
Komponenttitulo	YPbPr, Audio (O/V)
AV-tulo	CVBS, S-Video, Audio (O/V)
HDMI	Kyllä (HDMI 1.3)
PC D-sub tulo	Kyllä
PC-ääntitulo	Kyllä
SPDIF-lähtö Kyllä (koaksiaali)
Kuulokelähtö	Kyllä
Huoltoportti	Kyllä
Resoluutio
HDMI SD (576i/480i/480p)	HD (720p/1080i/1080p)
Äänijärjestelmä
Kaiuttimet 3 W + 3 W

Seinäasennuksen valmistelu/alustan irrottaminen

Varoitus: Pura jalusta varovaisesti, sillä muutoin muoviset osat ja/tai TV:n runko voivat vaurioitua.

M190HQD

1) Poista pohjalevy.

2) Irrota ruuvit jalustan sisältä.
3) Kasaa seinäkiinnike kiinnikkeen mukana tulevien ohjeiden mukaisesti.
