KÄYTTÖOHJE CCB241HYK ACER

Kaikki oikeudet pidätetään.

Acer LCD -näytön käyttöopas

Ensimmäinen painos: 01/2015

Tämän julkaisun tietoihin saattaa tulla tarkistuksia tai muutoksia ilman velvoitusta ilmoittaa niistä kenellekään. Tällaiset muutokset lisätään tämän käyttöohjeen uusiin painoksiin tai lisääasiakirjoihin ja -julkaisuihin. Yrityksemme ei myönnä minkäänlaista joko suoraan tai epäsuoraan ilmaistua takuuta tämä asiakirjan sisällölle ja erityisesti sanoutuu irti epäsuorista takuista myytävyydestä tai tiettyyn tarkoitukseen sopivuudesta.

Merkitse tietokoneen mallinumero, sarjanumero ja ostopaikan tiedot alla oleviin kenttiin. Sarja- ja mallinumero löytyvät tietokoneessa olevasta tarrasta. Jos otat meihin yhteyttä, ota valmiiksi koneen sarja- ja mallinumero sekä ostotiedot.

Mitään osaa tästä julkaisusta ei saa kopioida, tallentaa tai lähettää sähköisesti, mekaanisesti, kopioimalla, tallentamalla tai millään muulla keinolla ilman Acer Incorporatedin etukäteen antamaa kirjallista lupaa.

Acer LCD -näytön käyttöopas

Mallinumero: ____

Sarjanumero: ____

Ostopäivämäärä:

Ostopaikka:

Acer ja Acer-logo ovat Acer Incorporatedin rekisteröityjä tavaramerkkejä. Muiden yritysten tuotteiden nimiä ja tavaramerkkejä käytetään tässä vain yksilöimistarkoituksissa ja ne ovat haltijoidensa omaisuutta.

LCD-näyttöjä koskevat huomautukset

Seuraavat tapaukset ovat täysin normaaleja, eivätkä ne tarkoita, että LCD-näytössä olisi vikaa.

• Loistevalon luonteesta johtuen näyttö saattaa alussa väristä. Käännä virta pois päältä ja sitten uudelleen päälle saadaksesi värinän häviämään.
• Saatat havaita epätasaista kirkkautta näytöllä käyttämäsi työpöydän taustakuvan mukaan.
• LCD-näytössä on 99,99% tai enemmän tehollisia kuvapisteitä. Se saattaa sisältää 0,01% tai vähemmän kuvapistehäiriöitä johtuen puuttuvasta kuvapisteestä tai kuvapisteestä, joka on aina valaistu.
• LCD-näytön rakenteesta johtuen näytölle saattaa jäädä jälkikuva, jos sama kuva on pysynyt ruudussa useiden tuntien ajan. Tässä tapauksessa näyttö palautuu hitaasti normaaliksi, kun kuva vaihdetaan, tai jos virta käännetään pois päältä muutamaksi tunniksi.

Turvallisuuttasi ja mukavuuttasi koskevia tietoja

Turvallisuusohjeet

Lue nämä ohjeet huolellisesti. Säilytä tämä asiakirja tulevaa käyttöä varten. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

Näytön puhdistaminen

Noudata tarkasti näitä ohjeita puhdistaessasi näytön.

• Irrota pistoke pistorasiasta aina ennen näytön puhdistusta.
• Pyyhi näyttö ja molemmat sivut pehmeällä liinalla.

Laitteen käynnistäminen/sammuttaminen

Toimi seuraavien ohjeiden mukaisesti, kun yhdistät tai katkaiset virran LCD-näytöstä:

• Varmista, että näyttö on kiinnitetty alustaan ennen virtajohdon liittämistä pistorasiaan.
• Varmista, että sekä LCD-näyttö että tietokone on molemmat kytketty pois päältä ennen kaapelien tai virtajohtojen liittämistä tai irrottamista.
• Jos järjestelmällä on useita virtalähteitä, katkaise virta järjestelmästä irrottamalla kaikki virtajohdot virtalähteistä.

Helppopääsyisyys

Varmista, että virtalähteeseen, johon liität virtajohdon, on helppo pääsy, ja että se sijaitsee mahdollisimman lähellä laitteen käyttäjää. Kun laitteesta pitää katkaista virta, varmista, että irrotat virtajohdon sähköpistorasiasta.

Turvallinen kuuntelu

Noudata seuraavia ohjeita suojellaksesi kuuloasi.

• Lisää äänenvoimakkuutta asteittain, kunnes kuulet äänen selkeästi ja mukavasti ja ilman vääristymistä.
• Kun olet asettanut äänenvoimakkuuden tason, älä lisää sitä sen jälkeen, kun korvasi tottuvat.
• Älä kuuntele musiikkia kovalla äänenvoimakkuudella pitkään.
• Älä lisää äänenvoimakkuutta peittääksesi ympäristön melua.
• Laske äänenvoimakkuutta, jollet pysty kuulemaan lähellä olevien puhetta.

Varoitukset

• Älä käytä tätä tuotetta veden lähellä.
• Älä aseta tätä tuotetta epävakaalle kärrylle, telineelle tai pöydälle. Jos tuote putoaa, se voi vahingoittua vakavasti.
• Raot ja aukot ovat tuuletusta varten laitteen luotettavan käytön varmistamiseksi ja ylikuumenemiselta suojaamiseksi. Näitä aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla tuote vuoteelle, sohvalle, nukkamatolle tai vastaaville pinnoille. Tätä tuotetta ei saa koskaan asettaa lähelle lämpöpatteria tai muita lämmönlähteitä eikä niiden päälle tai suljettuihin rakenteisiin, jollei niissä ole kunnollista tuuletusta.
• Älä työnnä vieraita esineitä kotelon raoista projektorin sisään, sillä ne voivat koskettaa kohtia, joissa on vaarallisen korkeita jännitteitä tai osia, joihin voi syntyä oikosulkuja, jotka voivat aiheuttaa tulipalon tai sähköiskun. Älä kaada mitään nesteitä tuotteelle tai sen sisään.
• Välttääksesi vahingon syntymisen sisäisille osille ja estääksesi akun vuodon älä aseta tuotetta värähtelevälle pinnalle.
• Älä käytä laitetta urheillessa, harjoitellessa tai missään tärähtelevässä tilassa, sillä se voi aiheuttaa odottamattoman oikosulkuvirran tai vahingoittaa sisäisiä osia.

"Jos näytössä on kiiltävä etureunus, on näytön paikkaa mietittävä tarkoin koska kiiltävä reunus saattaa aiheuttaa häiritseviä heijastuksia ympäröivästi valosta tai kirkkaista pinnoista."

Käytettävä sähkö

• Tätä laitetta on käytettävä sen arvokilvessä osoitetulla sähkövirralla. Jollet ole varma käytettävän virran laadusta, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

• Älä pidä mitään virtajohdon päällä. Älä sijoita tätä laitetta paikkaan, jossa ihmiset tallovat johtoa.

• Jos laitteen kanssa käytetään jatkojohtoa, varmista, ettei jatkojohtoon liitetyn laitteen kokonaisampeerimäärä ylitä jatkojohdon ampeerimäärää. Varmista myös, että kaikkien seinäpistorasiaan kytkettyjen laitteiden nimellisarvo ei ylitä sulakkeen nimellisarvoa.

• Älä ylikuormita virtalähdettä, moniosaista pistorasiaa tai pistorasiaa liittämällä siihen liikaa laitteita. Järjestelmän kokonaiskulutus ei saa ylittää 80%:ia haroituskytkennän nimellisarvosta. Jos käytetään moniosaista pistorasiaa, kuormitus ei saa ylittää 80%:ia moniosaisen pistorasian tulojännitteestä.
• Tämän tuotteen virtajohto on varustettu kolmijohtoisella maadoitetulla pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Varmista, että pistorasia on maadoitettu, ennen kuin liitäät siihen virtajohdon pistokkeen. Älä liitä pistoketta maadoittamattomaan pistorasiaan. Ota yhteyttä sähköasentajaan lisätietojen saamiseksi.

Varoitus! Maadoitusnasta on turvallisuusominaisuus. Maadoittamattoman pistorasian käyttö voi johtaa sähköiskuun ja/tai loukkaantumiseen.

Huomautus: Maadoitusnasta antaa myös hyvän suojauksen muiden lähellä olevien sähkölaitteiden aiheuttamalta odottamattomalta kohinalta, joka voi haitata tämän laitteen toimintaa.

- Käytä vain tuotteen toimitukseen kuuluvaa virtajohtoa. Jos virtajohto on vaihdettava, varmista, että uusi virtajohto täyttää seuraavat vaatimukset: irrotettava tyyppi, UL-hyväksytty/CSA-standardin mukainen, tyyppi SPT-2, virta/jännite vähintään 7 A 125 V, VDE-hyväksytty tai vastaava, maksimipituus 4,5 metriä.

Laitteen huolto

Älä yritä huoltaa tätä tuotetta itse, koska kansien avaaminen tai poistaminen voi altistaa sinut vaarallisen korkeille jännitteille tai muille vaaroille. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

Irrota tämä tuote seinäpistorasiasta ja turvaudu huollossa vain pätevään huoltohenkilöstöön, kun:

• virtajohto tai pistoke on vahingoittunut, poikki tai kulunut
• tuotteeseen on joutunut nestettä
• tuote on altistunut sateelle tai vedelle
• tuote on pudonnut tai kotelo on vahingoittunut
- tuotteen toiminnassa esiintyy selvästi erottuvia muutoksia, jotka osoittavat huoltotarpeen
- tuote ei toimi normaalisti, vaikka noudatetaan käyttöohjeita

Huomautus: Säädä vain niitä säätöjä, joita käsitellään käyttöohjeissa, koska muiden säätöjen säätäminen väärin voi aiheuttaa vahinkoja ja ne vaativat usein koulutetulta teknikolta paljon työtä laitteen palauttamiseksi normaaliin tilaan.

Mahdollisesti räjähdysalttiit ympäristöt

Sammuta laite, kun olet alueella, jossa on räjähdyksen mahdollisuus ja tottele kaikkia signaaleita ja ohjeita. Mahdollisesti räjähtävä alue sisältää alueet, jolla sinut normaalisti pyydetään sammuttamaan ajoneuvon moottori. Kipinät sellaisella alueella voivat johtaa räjähdykseen tai tulipaloon, jotka aiheuttavat fyysisiä vammoja tai jopa kuolemaan. Sammuta laite lähellä polttoainepumppuja ja huoltoasemilla. Huomioi radiolaitteiden käytön rajoitukset polttoainevarikkoalueilla, varastoissa ja jakelalueilla, kemiantehtailla tai missä tapahtuu räjäytystöitä. Alueet, jotka ovat mahdollisesti räjähdysalttiita, ovat usein mutta eivät aina, selvästi merkittyjä. Niihin kuuluvat laivojen kannenalaiset osat, kemiallisten tuotteiden siirto- tai varastokiinteistöt, ajoneuvot, jotka käyttävät nesteytettyä polttoainekaasua (kuten propaania tai butaania) ja alueet, jossa ilma sisältää kemikaaleja tai hiukkasia, kuten jyviä, tomua tai metallipölyä.

Lisäturvallisuustietoja

Laitteesi ja sen lisäosat voivat sisältää pieniä osia. Pidä ne pienten lasten ulottumilla.

IT-laitteiden kierrätystiedot

Acer on vahvasti sitoutunut ympäristönsuojeluun ja pitää kierrätystä käytettyjen laitteiden talteen ottamisen ja hävittämisen muodossa yhtenä yrityksen ensisijaisista toiminnoista ympäristölle koituvan taakan minimoimiseksi.

Me Acer issa olemme hyvin tietoisia liiketoimintamme ympäristövaikutuksista ja pyrimme löytämään ja omaksumaan parhaat valmistustavat vähentääksemme tuotteittemme ympäristövaikutusta.

Saadaksesi lisätietoja ja ohjeita kierrätyksestä, käy seuraavilla www-sivuilla: http://www.acer-group.com/public/Sustainability

Katso lisätietoja muiden tuotteittemme ominaisuuksista ja hyödyistä sivulta www.acer-group.com.

Hävitysohjeet

Älä heitä tätä elektronista tuotetta roskiin hävittäessäsi sen. Saastumisen minimoimiseksi ja globaalin ympäristön parhaimmin suojelemiseksi kierrätä laite. Saat lisätietoja sähkö- ja elektroniikkalaitejätesäännöksistä (WEEE) osoitteesta http://www.acer-group.com/public/Sustainability

LCD-näytön pikseleitä koskeva lausunto

LCD-näyttö on valmistettu erittäin tarkoilla valmistusmenetelmillä. Tästä huolimatta muutamat pikselit saattavat olla toimimattomia tai näkyä mustina tai punaisina pilkkuina. Tällä ei ole merkitystä kuvalle, eikä sitä lasketa viaksi.

Tämä tuote on toimitettu virranhallinta käyttöön otettuna:

• Aktivoi näytön lepotila 15 minuutin käyttämättömyyden jälkeen.
• Aktivoi tietokoneen lepotila 30 minuutin käyttämättömyyden jälkeen.
• Herätä tietokone lepotilasta painamalla virtapainiketta.

Vihjeitä ja tietoa mukavaa käyttöä varten

Tietokoneiden käyttäjät saattavat kärsiä silmien rasittumisesta ja päänsärystä pitkän käytön jälkeen. Käyttäjät altistuvat myös fyysisille vammoille, jos joutuvat työskentelemään liian pitkään tietokoneen ääressä. Pitkät työajat, huono ryhti, huonot työtavat, stressi, puutteelliset työolosuhteet, oma terveys ja muut tekijät lisäävät suuresti fyysisen vamman riskiä.

Vääränlainen tietokoneen käyttö saattaa johtaa karpaalitunnelioireyhtymään, sidekudostulehdukseen, jännetuppitulehdukseen tai muihin lihasrakenteiden häiriöihin. Seuraavat oireet saattavat ilmetä käsissä, ranteissa, käsivarsissa, hartioissa, niskassa tai selässä:

• tunnottomuus tai polttava tai kutittava tunne
• särky, kipu tai arkuus
- kipu, turvotus tai sykähtely
- jäykkyys tai tiukkuus
• kylmyys tai heikkous

Jos sinulla on näitä oireita tai muuta toistuvaa tai pysyvää epämukavuutta ja/tai kipua tietokoneen käytöstä, ota välittömästi yhteys lääkäriin ja kerro asiasta yrityksesi terveys- ja turvallisuusosastolle.

Seuraavassa osassa on vihjeitä mukavampaa tietokoneen käyttöä varten.

Mukavuusalueen löytäminen

Löydä mukavuusalueesi säätämällä näytön katselukulmaa, käyttämällä jalkatelinettä tai nostamalla istumakorkeuttasi saadaksesi mukavimman mahdollisen asennon. Katso seuraavat vihjeet:

• vältä olemasta liian kauan samassa asennossa
• vältä eteen- ja/tai taaksepäin nojaamista
- nouse ylös ja kävele säännöllisesti rentouttaaksesi jalkalihaksiasi

Näön hoito

Pitkät katseluajat, vääränlaiset silmälasit tai piilolinssit, valonhohto, liiallinen huoneenvalaistus, huonosti tarkennetut näytöt, hyvin pienet kirjasimet ja matalakontrastiset näytöt saattavat rasittaa silmiäsi. Seuraavassa osassa on ehdotuksia silmien rasituksen vähentämiseksi.

Silmät

• Lepuuta silmiäsi usein.
- Anna silmillesi säännöllisiä taukoja katsomalla poispäin näytöstä ja keskittämällä katse kaukaiseen pisteeseen.
• Räpäytä silmiä usein, jotta ne eivät kuivu.
- Jos näytössä on kiiltävä etureunus, on näytön paikkaa mietittävä tarkoin koska kiiltävä reunus saattaa aiheuttaa häiritseviä heijastuksia ympäröivästi valosta tai kirkkaista pinnoista.

Näyttö

• Pidä näyttö puhtaana.
• Pidä pääsi korkeammalla kuin näytön yläreuna, jotta silmät katsovat alaspäin, kun katsot näytön keskikohtaa.
• Paranna tekstin luettavuutta ja grafiikan selvyyttä säätämällä näytön kirkkaus ja/ tai kontrasti mukavalle tasolle.

• Poista valonhohto ja heijastukset seuraavasti:

• aseta näyttö sivuttain ikkunaan tai muuhun valonlähteeseen

• minimoi huoneen valo käyttämällä verhoja tai sälekaihtimia
• käytä lisävaloa
  • vaihda näytön katselukulmaa
• käytä kirkasvalosuodatinta
• käytä näyttövisiiriä, kuten pahvinpalaa, asetettuna näytön yläetureunasta ulospäin

• Vältä näytön säätämistä omituiseen katselukulmaan.

- Vältä katsomasta kirkkaita valonlähteitä, kuten avoimia ikkunoita, liian pitkiä aikoja.

Hyvien työtapojen kehittäminen

Tee tietokoneen käytöstäsi rennompaa ja tuottavampaa kehittämällä seuraavia työtapoja:

• Pidä lyhyitä taukoja säännöllisesti ja usein.
• Venyttele.
• Hengitä raitista ilmaa niin usein kuin mahdollista.
• Kuntoile säännöllisesti ja pidä yllä terveyttäsi.

LCD-näyttöjä koskevat huomautukset iii

Turvallisuuttasi ja mukavuuttasi koskevia tietoja iii

Turvallisuusohjeet iii

Näytön puhdistaminen iii

Laitteen käynnistäminen/sammuttaminen iii

Helppopääsyisyys iv

Turvallinen kuuntelu iv

Varoitukset iv

Käytettävä sähkö iv

Laitteen huolto v

Mahdollisesti räjähdysalttiit ympäristöt vi

Lisäturvallisuustietoja vi

IT-laitteiden kierrätystiedot vi

Hävitysohjeet vii

LCD-näytön pikseleitä koskeva lausunto vii

Vihjeitä ja tietoa mukavaa käyttöä varten vii

Mukavuusalueen löytäminen viii

Näön hoito viii

Hyvien työtapojen kehittäminen ix

Pakkauksesta purkaminen 1

Näytön asennon säätö 3

Virtajohdon liittäminen 5

Virransäästö 5

Display Data Channel (DDC) 5

Liittimen nastamääritykset 6

Vakioajoitustaulukko 8

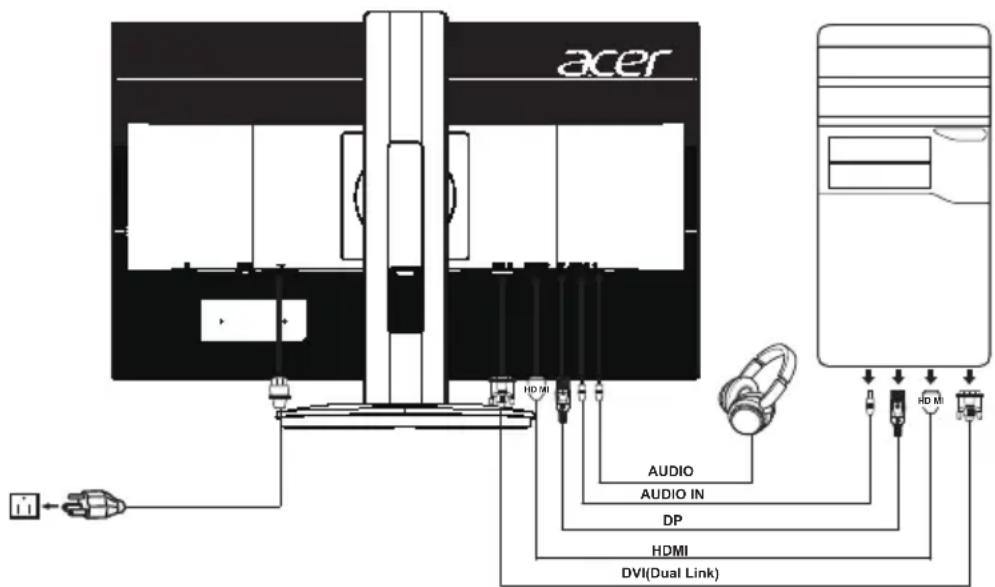

Asennus 9

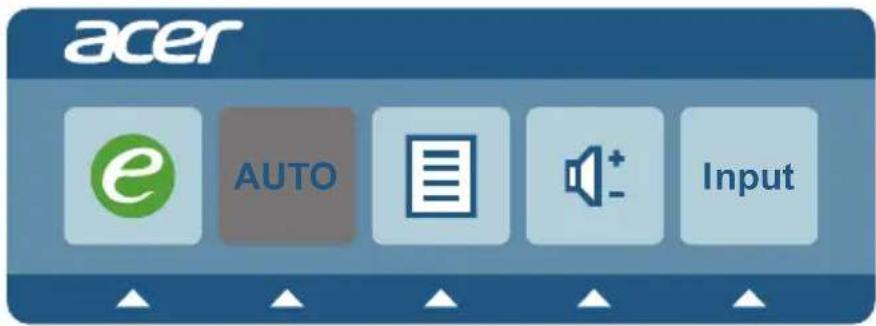

Käyttäjän säätimet 10

Kuvaruutuvalikon asetusten säätäminen 12

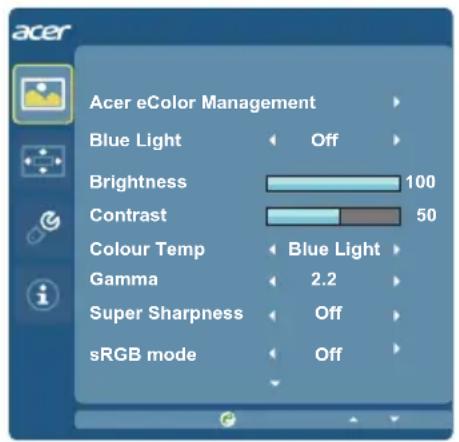

Kuvanlaadun säätäminen 12

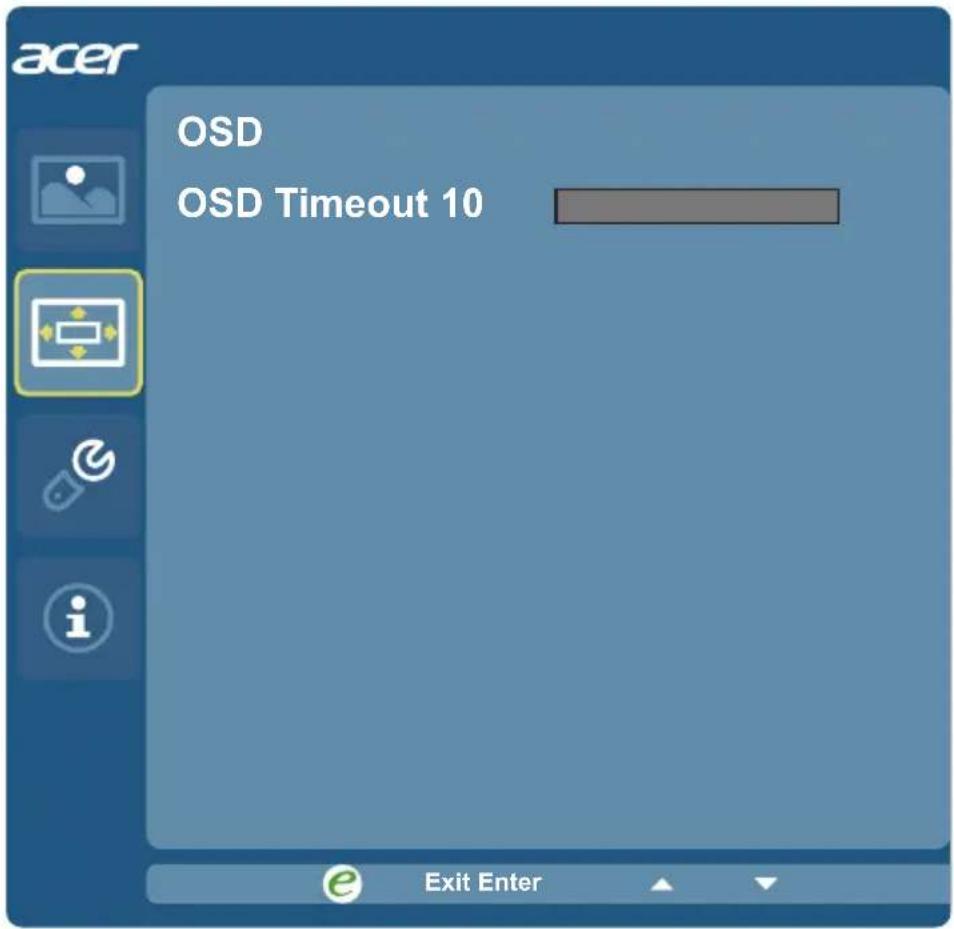

Kuvaruutuvalikon sijainnin säätäminen 13

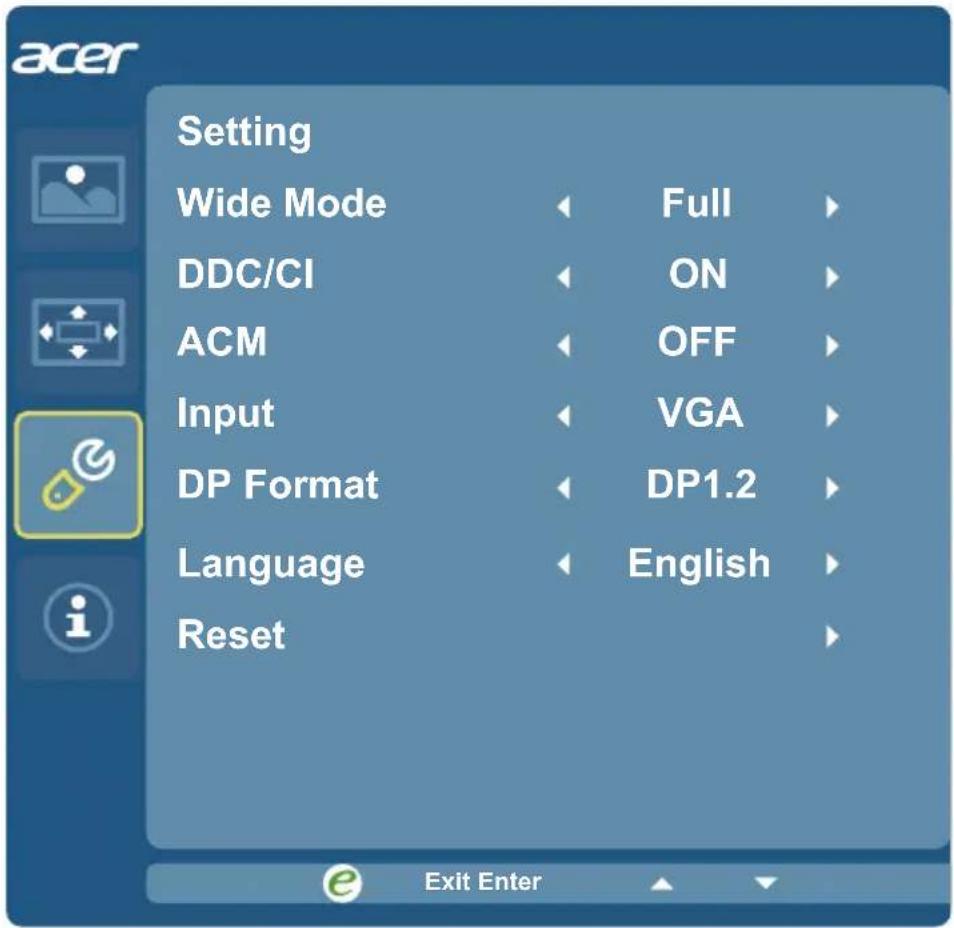

Asetuksen säätäminen 14

Tuotetiedot 15

Vianetsintä 16

DVI (Dual Link) / HDMI -tila 16

DP-tila 16

Pakkauksesta purkaminen

Kun avaat laatikon, tarkista, että pakkauksessa on seuraavat tuotteet ja säästä pakkausmateriaalit, jos sinun tarvitsee kuljettaa näyttöä tulevaisuudessa.

LCD-näyttö Pikaopas DP-kaapeli (valinnainen)

Asentaminen: Kohdista alusta jalustan kanssa ja työnnä alustaa kohti näytön yläosaa ja kierrä sitten alustaan myötäpäivään. Kiristä ruuvi myötäpäivään.

Irrottaminen: Irrota alusta suorittamalla toimenpiteet käänteisessä järjestyksessä.

Varoitus:

• Seuraavat toiminnat eivät ole sallittuja liikkeellä ollessa ja kävellessä: Korkeuden säätö, kallistus, kääntö, kierto - turvallisuusvaatimusten vuoksi.
• Estääksesi hauraan näytön särkymisen tuotetta siirrettäessä tai purettaessa, monitorin yläosaa on vedettävä ensin ylöspäin ja asetettava se sitten vaaka-asentoon pöydälle.

NÄYTÖN ASENNON SÄÄTÖ

Optimoidaksesi parhaan katseluasennon, voit säätää näytön korkeutta/kallistusta/kääntöä/kiertoa.

- Korkeuden säätö

Painettuasi näytön yläosaa, voit säätää näytön korkeutta.

- Kallistus

Katso alla olevasta kuvasta esimerkki kallistusalueesta.

35 asteen kallistuskulma on käytettävissä vain korkeimmassa kohdassaan.

• Kääntö

Sisäisen tuen avulla voit kääntää näyttöä itsellesi mukavimpaan katselukulmaan.

- Näytön kierto

Nosta näyttö yläasentoon ennen kiertämistä ja työnnä se sitten takaisiin ääriasentoon. Kierrä näyttö myötäpäivään, kunnes se pysähtyy 90°:een.

Virtajohdon liittäminen

• Tarkista ensin, että virtajohto on alueellasi käytettävän jännitteen mukainen.
• Tässä näytössä on yleisvirransyöttö, joka mahdollistaa sen käytön 100/120 V AC - tai 220/240 V AC -jännitealueilla. Käyttäjän ei tarvitse tehdä mitään säätöjä.
• Liitä virtajohdon toinen pää virtaliitäntään ja toinen pistorasiaan.
• Laitteet, jotka käyttävät 120 V AC:n jännitettä: Käytä UL-listed -johtosarjaa, tyypin SVT johtoa ja nimellisarvoltaan 10 A/125 V -pistoketta.

- Näyttö, joka käyttää jännitettä 220/240 V AC: Käytä johtosarjaa, joka koostuu H05VV-F-johdosta ja 10 A, 250 V -pistokkeesta. Johtosarjan tulee olla asennusmaan turvallisuusvaatimusten mukainen.

Virransäästö

Näyttö kytkeytyy "virransäästötilaan" näytönohjaimen ohjaussignaalilla, mikä ilmaistaan kullanruskealla virran LED-merkkivalolla.

Tila LED-valo

Päällä Sininen

Virransäästö Kullanruskea

Näyttö pysyy virransäästötilassa, kunnes näppäimistön näppäintä painetaan tai tietokoneen hiirtä liikutetaan. Palautumisaika valmiustilasta aktiiviseen tilaan on noin 3 sekuntia.

Display Data Channel (DDC)

Asennuksen helpottamiseksi näyttö voidaan asentaa järjestelmään Plug and Play-toiminnolla, jos järjestelmä tukee DDC-protokollaa. DDC (Display Data Channel) on tiedonsiirtoprotokolla, jolla näyttö ilmoittaa järjestelmälle automaattisesti sen ominaisuuksista, esim. tuetuista resoluutioista ja ajoituksesta. Näyttö tukee DDC2B-standardia.

Liittimen nastamääritykset

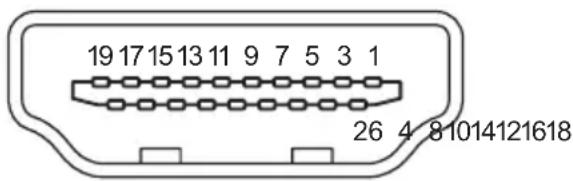

19-nastainen värinäytön signaalikaapeli

Nastanumero Kuvaus Nastanumero Kuvaus
1 TMDS-data 2+		2 TMDS-data 2 vaippa
3 TMDS-data 2-		4 TMDS-data 1+
5 TMDS-data 1 vaippa		6 TMDS-data 1-
7 TMDS-data 0+		8 TMDS-data 0 vaippa
9 TMDS-data 0-		10 TMDS-kello+
11	TMDS-kellon vaippa	12	TMDS-kello-
13	CEC	14	Varattu (N.C. laitteessa)
15	SCL	16	SDA
17	DDC/CEC-maadoitus	18	+5 V Teho
19	Käynnin aikaisen liitinkytkennän havaitseminen

* Vain tietyt mallit

20-nastainen väri-MHL-kaapeli*

Nastanumero		Kuvaus	Nastanumero		Kuvaus
7	MHL+		9	MHL-
18	VBUS		19	CBUS
5	MAA		11	MAA
17	MAA

* Koskee vain MHL-malleja

24-nastainen värinäytön signaalikaapeli*

Nastanumero Kuvaus Nastanumero Kuvaus

1 TMDS-data 2- 13 TMDS-data 3+

2 TMDS-data 2+ 14 +5 V Teho

3 TMDS-data 2/4 vaippa 15 GND (paluu +5 V hsync.vsync)

4 TMDS-data 4- 16 Käynnin aikaisen liitinkytkennänhavaitseminen

5 TMDS-data 4+ 17 TMDS-data 0-

6 DDC-kello 18 TMDS data 0+

7 DDC-data 19 TMDS-data 0/5 vaippa

8 NC 20 TMDS-data 5-

9 TMDS-data 1- 21 TMDS-data 5+

10 TMDS-data 1+ 22 TMDS-kellon vaippa

11 TMDS-data 1/3 vaippa 23 TMDS-kello+

12 TMDS-data 3- 24 TMDS-kello-

20-nastainen värinäytön signaalikaapeli*

Nastanumero Kuvaus Nastanumero Kuvaus
1	Reitti0(p)	11 MAA
2	MAA	12	Reitti3(n)
3	Reitti0(n)	13	Määritys1
4	Reitti1(p)	14	Määritys2
5	MAA	15	AUX_CH (n)
6	Reitti1(n)	16	MAA
7	Reitti2(p)	17	AUX_CH (p)
8	MAA	18	Käynnin aikaisen liitinkytkennän havaitseminen
9	Reitti3(n)	19	DP-virta_Paluu
10	Reitti3(p)	20	DP-virta

* Vain tietyt mallit

Vakioajoitustaulukko

Tila
1 VGA 640x480@60Hz
2 VGA 640x480@72Hz
3 VGA 640x480@75Hz
4 MAC 640x480@66,66Hz
5 VESA 720x400@70Hz
6 SVGA 800x600@56Hz
7 SVGA 800x600@60Hz
8 SVGA 800x600@72Hz
9 SVGA 800x600@75Hz
10 MAC 832x624@74,55Hz
11 XGA 1024x768@60Hz
12 XGA 1024x768@70Hz
13 XGA 1024x768@75Hz
14 MAC 1152x870@75Hz
15 VESA 1152x864@75Hz
16 VESA	1280x960@60Hz
17	SXGA	1280x1024@60Hz
18	SXGA	1280x1024@75Hz
19 VESA	1280x720@60Hz
20	WXGA	1280x800@60Hz
21	WXGA+	1440x900@60Hz
22	WSXGA+	1680x1050@60Hz
23 FHD 1920x1080@60Hz
24 UHD	3840x2160@30Hz
25*	UHD	3840x2160@60Hz

* Vain DisplayPort ja HDMI 2.0

Asennus

Asenna näyttö isäntäjärjestelmään seuraavalla tavalla:

Vaiheet

1 Liitä videokaapeli.

a Varmista, että sekä näyttö että tietokone ovat pois päältä.
b Liitä digitaalikaapeli (vain kaksoistulomallit).

(1) Varmista, että sekä näyttö että tietokone ovat pois päältä.
(2) Liitä 24-nastaisen DVI (Dual Link) -kaapelin toinen pää näytön taakse ja toinen pää tietokoneen liittimeen.

c Liitä digitaalikaapeli (vain DP-mallit).

(1) Varmista, että sekä näyttö että tietokone ovat pois päältä.
(2) Liitä 20-nastaisen DP-kaapelin toinen pää näytön takana olevaan liitäntään ja toinen pää tietokoneen porttiin.

d HDMI-kaapeli (vain malleille, joissa on HDMI- tai MHL-tulot).

(1) Varmista, että sekä näytön että tietokoneen virta on katkaistu.
(2) Liitä HDMI- tai MHL-kaapeli tietokoneeseen.

2 Virtajohdon liittäminen

Liitä virtajohto näyttöön ja sitten oikein maadoitettuun pistorasiaan.

3 Valinnainen: Liitä LCD-näytön audiotuloliitäntä (AUDIO IN) ja tietokoneen linja ulos -portti audiokaapelilla.

4 Käynnistä näyttö ja tietokone.

Käynnistä ensin näyttö ja sitten tietokone. Tämä järjestys on hyvin tärkeä.

5 Jos näyttö ei toimi oikein, katso lisätietoja käyttöoppaan vianetsintäosasta ongelman diagnostisoimiseksi.

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Käyttäjän säätimet

Virtakytkin / Virran LED-merkkivalo:

Näytön kytkemiseen PÄÄLLE tai POIS.

Syttyy ilmaisemaan, että virta on kytketty PÄÄLLE.

Pikakuvakevalikon käyttö

Avaa pikakuvakevalikko painamalla toimintopainiketta. Pikakuvakevalikosta voit valita nopeasti useimmin käytetyt asetukset.

e Empowering:

Avaa Acer eColor Management OSD painamalla Empowering-näppäintä, jolloin pääset näkymätiloihin.

AUTO (Automaattinen) Poistu OSD-näytöltä

Jos OSD on aktiivinen, poistu OSD:sta painamalla AUTO.

MENU (Valikko) Kuvaruutunäyttötoiminnot

Aktivoi kuvaruutuvalikko painamalla tätä painiketta.

INPUT (Tulo) Tulonäppäin

Valitse Input (Tulo) -näppäimellä näyttöön liitettyjä eri videolähteitä.

(a) HDMI-tulo

(b) DVI (Dual Link) -tulo

(c) DP-tulo

Selatessasi näitä lähteitä, seuraavat viestit tulevat näkyviin näytön yläosaan oikealla

ilmaisemaan parhaillaan valitun lähteen. Kuvan tuleminen näkyviin voi kestää 1–2 sekuntia.

HDMI tai DVI (Dual Link) tai DP

Jos toinen DVI (Dual Link) -tulo on valittu mutta DVI (Dual Link) –kaapeleita ei ole kytketty, avautuu kelluva viesti-ikkuna: “Kaapeleita ei ole kytketty” tai “Ei signaalia”.

Vaihe 1: Paina "E-näppäintä avataksesi Acer eColor Management -kuvaruutuvalikon ja käyttääksesi skenaariotiloja

Vaihe 2: Paina "◀" tai "▶" valitaksesi Features and Benefits (Ominaisuudet ja hyödyt) -tilan

Vaihe 3: Vahvista tila ja poistu eColor-valikosta painamalla "AUTO" (Automaattinen) -näppäintä.

Ominaisuudet ja edut

Päävalikkokuvake	Alavalikkokuvake	Alavalikkokohde Kuvaus
	Ei sovellu Käyttäjä		Käyttäjän määrittämä. Asetuksia voi hienosäätä sopivaksi eri tilanteesiin.
	Ei sovellu	ECO Mode (Virransäästötila)	Säätää asetukset vähentämään virrankulutusta.
	Ei sovellu Vakiotila		Oletusasetus. Laitteen näyttöominaisuuden mukainen.
	Ei sovellu Grafiikkatila		Parantaa värejä ja korostaa hienoja yksityiskohtia.Kuvat ja valokuvat näyttävät eloisilta terävine yksityiskohtineen.
	Ei sovellu Elokuvatila		Näyttää näkymän yksityiskohdat selvemmin. Säilyttää näyttävän visuaalisuuden jopa epäsopivissa valaistusolosuhteissa.

Kuvaruutuvalikon asetusten säätäminen

Huomautus: Seuraava sisältö on vain viitteellistä. Todellisen tuotteen tekniset tiedot voivat vaihdella.

Kuvaruutuvalikkoa voi käyttää LCD-näytön asetusten säätämiseen.

Avaa kuvaruutuvalikko painamalla Menu (Valikko) -painiketta. Voit säätää kuvaruutuvalikolla kuvan laatua, kuvaruutuvalikon aikakatkaisun ja yleisiä asetuksia. Katso tiedot lisäasetuksista seuraavalta sivulta:

Kuvanlaadun säätäminen

1. Avaa kuvaruutuvalikko painamalla MENU (Valikko) -painiketta.
2. Valitse ◀, / ▶ -näppäimillä kuvaruutuvalikosta Picture (Kuva). Navigoi sitten säädettävään kuvaelementtiin.
3. Käytä ◀/▶-näppäimiä liukuasteikkojen säätämiseen.
4. Kuva-valikkoa käytetään Kirkkauden, Kontrastin, Värilämpötilan, 6-akselisen värikylläisyyden, 6-akselisen värisävyn sekä muiden kuvan ominaisuuksien säätämiseen.
5. 6-akselinen värikylläisyys: Säätää punaisen, vihreän, sinisen, keltaisen, magentan ja syaanin kuusiakselista värisävyä.

6-akselinen värisävy: Säätää punaisen, vihreän, sinisen, keltaisen, magentan ja syaanin värisävyä.

1. Gamma-tilaa käytetään Värikylläisyyden sävyn säätämiseen. Oletusarvo on 2,2 (vakioarvo Windowsille).
2. sRGB-tilaa käyttävät digitaalisten kameroiden käyttäjät, tulostajat ja valokuvaajat saadakseen värit vastaamaan paremmin oheislaitteen värejä.

3. Superterävyysteknologia voi simuloida korkearesoluutioisia kuvia korottamalla matalaresoluutioisten kuvien pikselitiheyttä. Se voi tehdä kuvasta terävämmän ja selkeämmän.

4. Sininen valo: suodata sininen valo pois säätämällä eri sinisen valon näyttösuhteita - 80%, 70%, 60%, 50%.

Kuvaruutuvalikon sijainnin säätäminen

1. Avaa kuvaruutuvalikko painamalla MENU (Valikko) -painiketta.

2. Valitse suuntanäppäimillä ruutunäytöstä OSD (Kuvaruutuvalikko). Navigoi sitten säädettävään ominaisuuteen.

Asetuksen säätäminen

1. Avaa kuvaruutuvalikko painamalla MENU (Valikko) -painiketta.
2. Valitse ▶, / ▶ -näppäimillä kuvaruutuvalikosta Setting (Asetus). Navigoi sitten säädettävään ominaisuuteen.
3. Asetusvalikkoa voi käyttää näytön valikkokielen ja muiden tärkeiden asetusten säätämiseen.
4. DP-tilan valinnassa oletusasetus DP-signaalille on DP1.2. Asetuksista voidaan valita tilaksi joko DP1.2 tai DP1.1.

Tuotetiedot

1. Avaa kuvaruutuvalikko painamalla MENU (Valikko) -painiketta.
2. Valitse / -näppäimillä kuvaruutuvalikosta Information (Tiedot). Tällöin LCD-näytön perustiedot tulevat näkyviin nykyisessä tulossa.

Vianetsintä

Ennen kuin lähetät LCD-näytön huoltoon, tarkista seuraava vianetsintäluettelo nähdäksesi, voitko diagnostisoida ongelman itse.

DVI (Dual Link) / HDMI -tila

Ongelma	LED-tila Korjaus
Kuvaa ei näy Sininen Säädä OSD-valikolla kirkkaus ja kontrasti maksimiin tai nollaa ne oletusarvoihinsa.
	Pois päältä Tarkista virtakytkin.Tarkista onko virtajohto liitetty oikein näyttöön.
	Kullanruskea Tarkista onko videosignaalikaapeli näytön takana liitetty oikein.Tarkista onko tietokonejärjestelmä kytketty päälle ja onko se virransäästö-/valmiustilassa.

DP-tila

Ongelma LED-tila Korjaus
Kuvaa ei näy	Sininen Säädä kuvaruutuvalikolla kirkkaus ja kontrasti maksimiin tai nollaa ne oletusarvoihinsa.
	Pois päältä Tarkista virtakytkin.Tarkista onko virtajohto liitetty oikein näyttöön.
	Kullanruskea Tarkista onko videosignaalikaapeli näytön takana liitetty oikein.Tarkista onko tietokonejärjestelmä kytketty päälle ja onko se virransäästö-/ valmiustilassa.
