KÄYTTÖOHJE SSA220Q ACER

Kaikki oikeudet pidätetään.

Acer LCD -näytön käyttöopas

Ensimmäinen painos: 07/2016

Tämän julkaisun tietoihin saattaa tulla tarkistuksia tai muutoksia ilman velvoitusta ilmoittaa niistä kenellekään. Tällaiset muutokset lisätään tämän käyttöohjeen uusiin painoksiin tai lisääasiakirjoihin ja -julkaisuihin. Yrityksemme ei myönnä minkäänlaista joko suoraan tai epäsuoraan ilmaistua takuuta tämä asiakirjan sisällölle ja erityisesti sanoutuu irti epäsuorista takuista myytävyydestä tai tiettyyn tarkoitukseen sopivuudesta.

Merkitse tietokoneen mallinumero, sarjanumero ja ostopaikan tiedot alla oleviin kenttiin. Sarja- ja mallinumero löytyvät tietokoneessa olevasta tarrasta. Jos otat meihin yhteyttä, ota valmiiksi koneen sarja- ja mallinumero sekä ostotiedot.

Mitään osaa tästä julkaisusta ei saa kopioida, tallentaa tai lähettää sähköisesti, mekaanisesti, kopioimalla, tallentamalla tai millään muulla keinolla ilman Acer Incorporatedin etukäteen antamaa kirjallista lupaa.

Acer LCD -näytön käyttöopas

Mallinumero:

Sarjanumero:

Ostopäivämäärä:

Ostopaikka:

Acer ja Acer-logo ovat Acer Incorporatedin rekisteröityjä tavaramerkkejä. Muiden yritysten tuotteiden nimiä ja tavaramerkkejä käytetään tässä vain yksilöimistarkoituksissa ja ne ovat haltijoidensa omaisuutta.

LCD-näyttöjä koskevat huomautukset

Seuraavat tapaukset ovat täysin normaaleja, eivätkä ne tarkoita, että LCD-näytössä olisi vikaa.

• Loistevalon luonteesta johtuen näyttö saattaa alussa väristä. Käännä virta pois päältä ja sitten uudelleen päälle saadaksesi värinän häviämään.
• Saatat havaita epätasaista kirkkautta näytöllä käyttämäsi työpöydän taustakuvan mukaan.
• LCD-näytössä on 99,99% tai enemmän tehollisia kuvapisteitä. Se saattaa sisältää 0,01% tai vähemmän kuvapistehäiriöitä johtuen puuttuvasta kuvapisteestä tai kuvapisteestä, joka on aina valaistu.
• LCD-näytön rakenteesta johtuen näytölle saattaa jäädä jälkikuva, jos sama kuva on pysynyt ruudussa useiden tuntien ajan. Tässä tapauksessa näyttö palautuu hitaasti normaaliksi, kun kuva vaihdetaan, tai jos virta käännetään pois päältä muutamaksi tunniksi.

Turvallisuuttasi ja mukavuuttasi koskevia tietoja

Turvallisuusohjeet

Lue nämä ohjeet huolellisesti. Säilytä tämä asiakirja tulevaa käyttöä varten. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

Näytön puhdistaminen

Noudata tarkasti näitä ohjeita puhdistaessasi näytön.

• Irrota pistoke pistorasiasta aina ennen näytön puhdistusta.
• Pyyhi näyttö ja molemmat sivut pehmeällä liinalla.

Laitteen käynnistäminen/sammuttaminen

Toimi seuraavien ohjeiden mukaisesti, kun yhdistät tai katkaiset virran LCD-näytöstä:

• Varmista, että näyttö on kiinnitetty alustaan ennen virtajohdon liittämistä pistorasiaan.
- Varmista, että sekä LCD-näyttö että tietokone on molemmat kytketty pois päältä ennen kaapelien tai virtajohtojen liittämistä tai irrottamista.
- Jos järjestelmällä on useita virtalähteitä, katkaise virta järjestelmästä irrottamalla kaikki virtajohdot virtalähteistä.

Helppopääsyisyys

Varmista, että virtalähteeseen, johon liität virtajohdon, on helppo pääsy, ja että se sijaitsee mahdollisimman lähellä laitteen käyttäjää. Kun laitteesta pitää katkaista virta, varmista, että irrotat virtajohdon sähköpistorasiasta.

Turvallinen kuuntelu

Noudata seuraavia ohjeita suojellaksesi kuuloasi.

• Lisää äänenvoimakkuutta asteittain, kunnes kuulet äänen selkeästi ja mukavasti ja ilman vääristymistä.
• Kun olet asettanut äänenvoimakkuuden tason, älä lisää sitä sen jälkeen, kun korvasi tottuvat.
• Älä kuuntele musiikkia kovalla äänenvoimakkuudella pitkään.
• Älä lisää äänenvoimakkuutta peittääksesi ympäristön melua.
• Laske äänenvoimakkuutta, jollet pysty kuulemaan lähellä olevien puhetta.

Varoitukset

• Älä käytä tätä tuotetta veden lähellä.
• Älä aseta tätä tuotetta epävakaalle kärrylle, telineelle tai pöydälle. Jos tuote putoaa, se voi vahingoittua vakavasti.
• Raot ja aukot ovat tuuletusta varten laitteen luotettavan käytön varmistamiseksi ja ylikuumenemiselta suojaamiseksi. Näitä aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla tuote vuoteelle, sohvalle, nukkamatolle tai vastaaville pinnoille. Tätä tuotetta ei saa koskaan asettaa lähelle lämpöpatteria tai muita lämmönlähteitä eikä niiden päälle tai suljettuihin rakenteisiin, jollei niissä ole kunnollista tuuletusta.
• Älä työnnä vieraita esineitä kotelon raoista projektorin sisään, sillä ne voivat koskettaa kohtia, joissa on vaarallisen korkeita jännitteitä tai osia, joihin voi syntyä oikosulkuja, jotka voivat aiheuttaa tulipalon tai sähköiskun. Älä kaada mitään nesteitä tuotteelle tai sen sisään.
• Välttääksesi vahingon syntymisen sisäisille osille ja estääksesi akun vuodon älä aseta tuotetta värähtelevälle pinnalle.
• Älä käytä laitetta urheillessa, harjoitellessa tai missään tärähtelevässä tilassa, sillä se voi aiheuttaa odottamattoman oikosulkuvirran tai vahingoittaa sisäisiä osia.
• Verkkolaite on tarkoitettu käytettäväksi vain tämän näytön kanssa. Älä käytä sitä muihin tarkoituksiin.

Käytettävä sähkö

• Tätä laitetta on käytettävä sen arvokilvessä osoitetulla sähkövirralla. Jollet ole varma käytettävän virran laadusta, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

• Älä pidä mitään virtajohdon päällä. Älä sijoita tätä laitetta paikkaan, jossa ihmiset tallovat johtoa.

• Jos laitteen kanssa käytetään jatkojohtoa, varmista, ettei jatkojohtoon liitetyn laitteen kokonaisampeerimäärä ylitä jatkojohdon ampeerimäärää. Varmista myös, että kaikkien seinäpistorasiaan kytkettyjen laitteiden nimellisarvo ei ylitä sulakkeen nimellisarvoa.

• Älä ylikuormita virtalähdettä, moniosaista pistorasiaa tai pistorasiaa liittämällä siihen liikaa laitteita. Järjestelmän kokonaiskulutus ei saa ylittää 80 %:ia haroituskytkennän nimellisarvosta. Jos käytetään moniosaista pistorasiaa, kuormitus ei saa ylittää 80 %:ia moniosaisen pistorasian tulojännitteestä.
• Tämän tuotteen virtajohto on varustettu kolmijohtoisella maadoitetulla pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Varmista, että pistorasia on maadoitettu, ennen kuin liität siihen virtajohdon pistokkeen. Älä liitä pistoketta maadoittamattomaan pistorasiaan. Ota yhteyttä sähköasentajaan lisätietojen saamiseksi.

Varoitus! Maadoitusnasta on turvallisuusominaisuus. Maadoittamattoman pistorasian käyttö voi johtaa sähköiskuun ja/tai loukkaantumiseen.

Huomautus: Maadoitusnasta antaa myös hyvän suojauksen muiden lähellä olevien sähkölaitteiden aiheuttamalta odottamattomalta kohinalta, joka voi haitata tämän laitteen toimintaa.

- Käytä vain tuotteen toimitukseen kuuluvaa virtajohtoa. Jos virtajohto on vaihdettava, varmista, että uusi virtajohto täyttää seuraavat vaatimukset: irrotettava tyyppi, UL-hyväksytty/CSA-standardin mukainen, tyyppi SPT-2, virta/jännite vähintään 7 A 125 V, VDE-hyväksytty tai vastaava, maksimipituus 4,6 metriä.

Laitteen huolto

Älä yritä huoltaa tätä tuotetta itse, koska kansien avaaminen tai poistaminen voi altistaa sinut vaarallisen korkeille jännitteille tai muille vaaroille. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

Irrota tämä tuote seinäpistorasiasta ja turvaudu huollossa vain pätevään huoltohenkilöstöön, kun:

• virtajohto tai pistoke on vahingoittunut, poikki tai kulunut
• tuotteeseen on joutunut nestettä
• tuote on altistunut sateelle tai vedelle
• tuote on pudonnut tai kotelo on vahingoittunut
- tuotteen toiminnassa esiintyy selvästi erottuvia muutoksia, jotka osoittavat huoltotarpeen
- tuote ei toimi normaalisti, vaikka noudatetaan käyttöohjeita.

Huomautus: Säädä vain niitä säätöjä, joita käsitellään käyttöohjeissa, koska muiden säätöjen säätäminen väärin voi aiheuttaa vahinkoja ja ne vaativat usein koulutetulta teknikolta paljon työtä laitteen palauttamiseksi normaaliin tilaan.

Mahdollisesti räjähdysalttiit ympäristöt

Sammuta laite, kun olet alueella, jossa on räjähdyksen mahdollisuus ja tottele kaikkia signaaleita ja ohjeita. Mahdollisesti räjähtävä alue sisältää alueet, jolla sinut normaalisti pyydetään sammuttamaan ajoneuvon moottori. Kipinät sellaisella alueella voivat johtaa räjähdykseen tai tulipaloon, jotka aiheuttavat fyysisiä vammoja tai jopa kuolemaan. Sammuta laite lähellä polttoainepumppuja ja huoltoasemilla. Huomioi radiolaitteiden käytön rajoitukset polttoainevarikkoalueilla, varastoissa ja jakelalueilla, kemiantehtailla tai missä tapahtuu räjäytystöitä. Alueet, jotka ovat mahdollisesti räjähdysalttiita, ovat usein mutta eivät aina, selvästi merkittyjä. Niihin kuuluvat laivojen kannenalaiset osat, kemiallisten tuotteiden siirto- tai varastokiinteistöt, ajoneuvot, jotka käyttävät nesteytettyä polttoainekaasua (kuten propaania tai butaania) ja alueet, jossa ilma sisältää kemikaaleja tai hiukkasia, kuten jyviä, tomua tai metallipölyä.

Lisäturvallisuustietoja

Laitteesi ja sen lisäosat voivat sisältää pieniä osia. Pidä ne pienten lasten ulottumilla.

IT-laitteiden kierrätystiedot

Acer on vahvasti sitoutunut ympäristönsuojeluun ja pitää kierrätystä käytettyjen laitteiden talteen ottamisen ja hävittämisen muodossa yhtenä yrityksen ensisijaisista toiminnoista ympäristölle koituvan taakan minimoimiseksi.

Me Acerissa olemme hyvin tietoisia liiketoimintamme ympäristövaikutuksista ja pyrimme löytämään ja omaksumaan parhaat valmistustavat vähentääksemme tuotteittemme ympäristövaikutusta.

Saadaksesi lisätietoja ja ohjeita kierrätyksestä, käy seuraavilla www-sivuilla: http://www.acer-group.com/public/Sustainability/sustainability

Katso lisätietoja muiden tuotteittemme ominaisuuksista ja hyödyistä sivulta www.acer-group.com.

Hävitysohjeet

Älä heitä tätä elektronista tuotetta roskiin hävittäessäsi sen. Saastumisen minimoimiseksi ja globaalin ympäristön parhaimmin suojelemiseksi kierrätä laite. Saat lisätietoja sähkö- ja elektroniikkalaitejätesäännöksistä (WEEE) osoitteesta

LCD-näytön pikseleitä koskeva lausunto

LCD-näyttö on valmistettu erittäin tarkoilla valmistusmenetelmillä. Tästä huolimatta muutamat pikselit saattavat olla toimimattomia tai näkyä mustina tai punaisina pilkkuina. Tällä ei ole merkitystä kuvalle, eikä sitä lasketa viaksi.

Tämä tuote on toimitettu virranhallinta käyttöön otettuna:

• Aktivoi näytön lepotila 5 minuutin käyttämättömyyden jälkeen.
• Herätä näyttö Active Off -tilasta liikuttamalla hiirtä tai painamalla jotain näppäintä.

Vihjeitä ja tietoa mukavaa käyttöä varten

Tietokoneiden käyttäjät saattavat kärsiä silmien rasittumisesta ja päänsärystä pitkän käytön jälkeen. Käyttäjät altistuvat myös fyysisille vammoille, jos joutuvat työskentelemään liian pitkään tietokoneen ääressä. Pitkät työajat, huono ryhti, huonot työtavat, stressi, puutteelliset työolosuhteet, oma terveys ja muut tekijät lisäävät suuresti fyysisen vamman riskiä.

Vääränlainen tietokoneen käyttö saattaa johtaa karpaalitunnelioireyhtymään, sidekudostulehdukseen, jännetuppitulehdukseen tai muihin lihasrakenteiden häiriöihin. Seuraavat oireet saattavat ilmetä käsissä, ranteissa, käsivarsissa, hartioissa, niskassa tai selässä:

• tunnottomuus tai polttava tai kutittava tunne
• särky, kipu tai arkuus
- kipu, turvotus tai sykähtely
- jäykkyys tai tiukkuus
• kylmyys tai heikkous

Jos sinulla on näitä oireita tai muuta toistuvaa tai pysyvää epämukavuutta ja/tai kipua tietokoneen käytöstä, ota välittömästi yhteys lääkäriin ja kerro asiasta yrityksesi terveys- ja turvallisuusosastolle.

Seuraavassa osassa on vihjeitä mukavampaa tietokoneen käyttöä varten.

Mukavuusalueen löytäminen

Löydä mukavuusalueesi säätämällä näytön katselukulmaa, käyttämällä jalkatelinettä tai nostamalla istumakorkeuttasi saadaksesi mukavimman mahdollisen asennon. Katso seuraavat vihjeet:

• vältä olemasta liian kauan samassa asennossa
• vältä eteen- ja/tai taaksepäin nojaamista
- nouse ylös ja kävele säännöllisesti rentouttaaksesi jalkalihaksiasi

Näön hoito

Pitkät katseluajat, vääränlaiset silmälasit tai piilolinssit, valonhohto, liiallinen huoneenvalaistus, huonosti tarkennetut näytöt, hyvin pienet kirjasimet ja matalakontrastiset näytöt saattavat rasittaa silmiäsi. Seuraavassa osassa on ehdotuksia silmien rasituksen vähentämiseksi.

Silmät

• Lepuuta silmiäsi usein.
- Anna silmillesi säännöllisiä taukoja katsomalla poispäin näytöstä ja keskittämällä katse kaukaiseen pisteeseen.
• Räpäytä silmiä usein, jotta ne eivät kuivu.

Näyttö

• Pidä näyttö puhtaana.
• Pidä pääsi korkeammalla kuin näytön yläreuna, jotta silmät katsovat alaspäin, kun katsot näytön keskikohtaa.
• Paranna tekstin luettavuutta ja grafiikan selvyyttä säätämällä näytön kirkkaus ja/ tai kontrasti mukavalle tasolle.

- Poista valonhohto ja heijastukset seuraavasti:

• aseta näyttö sivuttain ikkunaan tai muuhun valonlähteeseen
• minimoi huoneen valo käyttämällä verhoja tai sälekaihtimia
• käytä lisävaloa
  • vaihda näytön katselukulmaa
• käytä kirkasvalosuodatinta
• käytä näyttövisiiriä, kuten pahvinpalaa, asetettuna näytön yläetureunasta ulospäin

• Vältä näytön säätämistä omituiseen katselukulmaan.

• Vältä katsomasta kirkkaita valonlähteitä, kuten avoimia ikkunoita, liian pitkiä aikoja.

Hyvien työtapojen kehittäminen

Tee tietokoneen käytöstäsi rennompaa ja tuottavampaa kehittämällä seuraavia työtapoja:

• Pidä lyhyitä taukoja säännöllisesti ja usein.
• Venyttele.
• Hengitä raitista ilmaa niin usein kuin mahdollista.
• Kuntoile säännöllisesti ja pidä yllä terveyttäsi.

LCD-näyttöjä koskevat huomautukset iii

Turvallisuuttasi ja mukavuuttasi koskevia tietoja iii

Turvallisuusohjeet

Näytön puhdistaminen

Laitteen käynnistäminen/sammuttaminen

Helppopääsyisyys

Turvallinen kuuntelu

Varoitukset

Käytettävä sähkö

Laitteen huolto

Lisäturvallisuustietoja

IT-laitteiden kierrätystiedot

Hävitysohjeet

LCD-näytön pikseleitä koskeva lausunto

Vihjeitä ja tietoa mukavaa käyttöä varten

Pakkauksen purkaminen 1

Jalustan kiinnittäminen (tietyillä malleilla) 2

Näytön asennon säätö 3

Verkkolaitteen ja virtajohdon liittäminen 3

Virransäästö

Display Data Channel (DDC) 4

Liittimen nastamääritykset 4

15-nastainen värinäytön signaalikaapeli 4

24-nastainen värinäytön signaalikaapeli 4

19-nastainen värinäytön signaalikaapeli 5

3

Vakioajoitustaulukko

Asennus

Käyttäjän säätimet 8

Paneelin säätimet 8

Pikakuvakevalikon käyttö 9

Signaalilähteen valinta 9

Ominaisuudet ja edut 10

OSD-valikkojen käyttö 11

Kuvavalikko

OSD-valikko

6

7

0

11

2

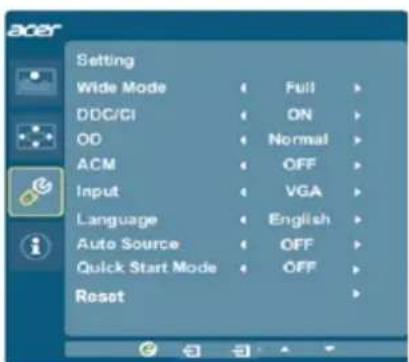

Asetusvalikko 13

Tietovalikko 14

Vianetsintä 15

VGA-tila 15

DVI/HDMI-tila (Valinnainen) 16

Pakkauksen purkaminen

Kun avaat laatikon, tarkista, että pakkauksessa on seuraavat tuotteet ja säästä pakkausmateriaalit, jos sinun tarvitsee kuljettaa näyttöä tulevaisuudessa.

LCD-näyttö Pikaopas		Audiokaapeli (Valinnainen)
D-Sub-kaapeli	HDMI-kaapeli (Valinnainen)	Vaihtovirtajohto
DVI-kaapeli (Valinnainen)	Virtamuuntaja

Jalustan kiinnittäminen (tietyillä malleilla)

Huomautus: Poista näyttö ja näytön jalusta pakkauksesta. Aseta näyttö varovaisesti kuvaruutu alaspäin vakaalle tasolle – käytä liinaa, jotta kuvaruutu ei naarmuuntuisi.

1 Kiinnitä näytön jalustan varsi alustaan.

2 Varmista, että alusta lukkiutuu monitorin jalustan varteen.

- Kiinnitä alusta näytön jalustan varteen kiertämällä valkoista ruuvia integroidulla liuskalla tai sopivan kokoisella kolikolla. (tietyille malleille)

Huomautus: Ole varovainen, jotta et asentaessasi loukkaa itseäsi.

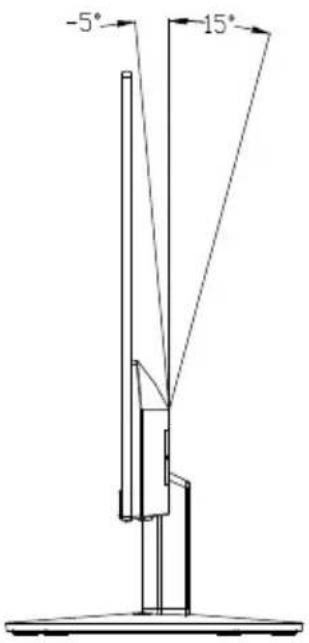

Näytön asennon säätö

Parhaan katselukulman saavuttamiseksi, voit säätää näytön kallistuskulmaa tarttumalla molemmin käsin näytön kulmiin, kuten kuvassa. Näyttöä voidaan säätää 15 astetta ylös tai 5 astetta alas.

Verkkolaitteen ja virtajohdon liittäminen

• Tarkista ensin, että virtajohto on alueellasi käytettävän jännitteen mukainen.
• Tässä näytössä on yleisvirransyöttö, joka mahdollistaa sen käytön 100/120V AC tai 220/240 V AC -jännitealueilla. Käyttäjän ei tarvitse tehdä mitään säätöjä.
• Liitä virtajohdon toinen pää verkkolaitteeseen ja toinen pistorasiaan.
• Näyttö, joka käyttää jännitettä 120 V AC: Käytä UL-listed -johtosarjaa, tyypin SVT johtoa ja nimellisarvoltaan 10 A/125 V -pistoketta.
• Näyttö, joka käyttää jännitettä 220/240 V AC: Käytä johtosarjaa, joka koostuu H05VV-F-johdosta ja 10 A, 250 V -pistokkeesta. Johtosarjan tulee olla asuinmaasi turvallisuusvaatimusten mukainen.

Virransäästö

Vilkkuva sininen valo ilmaisee, että näytön ohjaimen signaali kytkee näytön virransäästötilaan.

Tila LED-valo

Päällä Sininen

Valmiustila/Virransäästö Vilkkuva sininen

Näyttö pysyy virransäästötilassa, kunnes näppäimistön näppäintä painetaan tai tietokoneen hiirtä liikutetaan. Palautumisaika valmiustilasta aktiiviseen tilaan on noin 3 sekuntia.

Asennuksen helpottamiseksi näyttö voidaan asentaa järjestelmään Plug and Play-toiminnolla, jos järjestelmä tukee DDC-protokollaa. DDC (Display Data Channel) on tiedonsiirtoprotokolla, jolla näyttö ilmoittaa järjestelmälle automaattisesti sen ominaisuuksista, esim. tuetuista resoluutioista ja ajoituksesta. Näyttö tukee DDC2B-standardia.

Liittimen nastamääritykset

15-nastainen värinäytön signaalikaapeli

Nastanumero Kuvaus Nastanumero Kuvaus

1 Punainen 9 +5 V

2 Vihreä 10 Looginen maa

3 Sininen 11 Näytön maa

4 Näytön maa 12 DDC-sarjadata

5 DDC-paluu 13 H-sync

6 R-Maa 14 V-sync

7 G-Maa 15 DDC-sarjakello

8 B-Maa

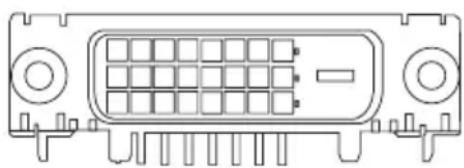

24-nastainen värinäytön signaalikaapeli

Nastanumero Kuvaus Nastanumero Kuvaus
1 TMDS-data 2- 13 NC
2 TMDS-data 2+ 14 +5 V Teho
3 TMDS-data 2/4 vaippa	15 DVI-tunnistus
4 NC	16 Käynnin aikaisenliitinkytkennän havaitseminen
5 NC	17 TMDS-data 0-
6 DDC-kello	18 TMDS data 0+
7 DDC-data	19 TMDS-data 0/5 vaippa
8 NC	20 NC
9 TMDS-data 1- 21 NC
10 TMDS-data 1+ 22 TMDS-kellon vaippa
11 TMDS-data 1/3 vaippa	23 TMDS-kello+
12 NC	24 TMDS-kello-

19-nastainen värinäytön signaalikaapeli

Nastanumero Kuvaus Nastanumero Kuvaus

1 TMDS-data 2+ 2 TMDS-data 2 vaippa

3 TMDS-Data 2- 4 TMDS-data 1+

5 TMDS-data 1 vaippa 6 TMDS-data 1-

7 TMDS-data 0+ 8 TMDS-data 0 vaippa

9 TMDS-data 0- 10 TMDS-kello+

11 TMDS-kello vaippa 12 TMDS-kello-

13 CEC 14 Varattu (N.C. laitteessa)

15 SCL 16 SDA

17 DDC/CEC-maadoitus 18 +5 V Teho

19 Käynnin aikaisenliitinkytkennän havaitseminen

Vakioajoitustaulukko

Nro Tila Resoluutio Virkistystaajuus
1	VGA	640x480 60 Hz
2 640x480 72 Hz
3 MAC 640x480 66,7 Hz
4 VESA 720x400 70 Hz
5	XGA	800x600 56 Hz
6 800x600 60 HSVGA
7 800x600 72 Hz
8	XGA	1024x768 60 Hz
9 1024x768 70 Hz
10	VESA	1152x864 75 Hz
11		1280x960 60 Hz
12	SXGA	1280x1024	60 Hz
13	VESA	1280x720 60 Hz
14	WXGA	1280x800 60 Hz
15		1360x768 60 Hz
16	WXGA+	1440x900 60 Hz
17	WSXGA+	1680x1050	60 Hz
18	UXGA	1600x1200	60 Hz
19	VESA	1920x1080	60 Hz

Asennus

Asenna näyttö isäntäjärjestelmään seuraavalla tavalla:

Vaiheet

1 Liitä videokaapeli.

a Varmista, että sekä näyttö että tietokone ovat pois päältä.

b Liitä videokaapeli tietokoneeseen.

c Liitä DVI-kaapeli

(1) Varmista, että sekä näyttö että tietokone ovat pois päältä.
(2) DVI-kaapeli (Valinnainen, vain kaksoistulo-malli)

a. Varmista, että sekä näyttö että tietokone ovat pois päältä.

b. Asenna DVI-kaapeli tietokoneeseen.

(3) HDMI-kaapeli (Valinnainen, vain HDMI-tulomalli)

a. Varmista, että sekä näyttö että tietokone ovat pois päältä.
b. Liitä HDMI-kaapeli tietokoneeseen.

d Liitä audiokaapeli (Valinnainen, koskee vain äänitulolla varustettua mallia).

2 Liitä verkkolaite

a Liitä virtajohto verkkolaitteeseen.
b Liitä verkkolaitteen toinen pää näyttöön ja toinen pää oikein maadoitettuun pistorasiaan.

3 Käynnistä näyttö ja tietokone.

Käynnistä ensin näyttö ja sitten tietokone. Tämä järjestys on hyvin tärkeä.

4 Jos näyttö ei vielä toimi kunnolla, katso käyttöoppaan vianetsintäosiota ongelman

ratkaisemiseksi.

Huomautus: Äänilähtö koskee vain malleja, joissa sellainen on.

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Käyttäjän säätimet

Paneelin säätimet

Nro Nimike Kuvaus
1 Virtapainike/merkkivalo	Näytön kytkemiseen päälle/pois.Sininen ilmaisee, että virta on päällä. Vilkkuva sininen ilmaisee, että näyttö on valmius-/virransäästötilassa.
2 < / >-painike	Siirry haluttuun toimintoon painamalla < / >-painiketta ja valitse haluttu toiminto painamalla Valikko -painiketta. Muuta parhaillaan käytettävän toiminnon asetusta painamalla < / >-painiketta.
3 Valikko /Enter -painike	Paina tuodaksesi OSD-valikon näkyviin. Paina uudelleen tehdäksesi valinnan OSD-valikossa.
4 Automaattinen /Lopeta -painike	Kun OSD-valikko on aktiivinen, paina tätä painiketta sulkeaksesi OSD-valikon.Kun OSD-valikko ei ole aktiivinen, paina tätä painiketta kaksi sekuntia aktivoidaksesi automaattisen säätötoiminnon, jolloin monitori optimoi automaattisesti näytön sijainnin, tarkennuksen ja kellon.
5 Empowering-näppäin	Voit käyttää skenaariotiloja avaamalla tätä painiketta painamalla Acer eColor Management OSD -valikon.

Pikakuvakevalikon käyttö

nput

Avaa pikakuvakevalikko painamalla jotakin toimintopainiketta (Empowering-näppäin, Automaattinen-painike tai Valikko-painike). Pikakuvakevalikosta voit valita nopeasti useimmin käytetyt asetukset.

Kuvake Nimike Kuvaus
	Empowering Voit käyttää skenaariotiloja avaamalla Empowering-painiketta painamalla Acer eColor Management -valikon.
	Automaattinen	Paina Automaattinen-painiketta aktivoidaksesi Automaattinen säätö -toiminnon, jolloin näyttö optimoi automaattisesti näytön sijainnin, tarkennuksen ja kellon.
	Valikko	Aktivoi OSD-valikko painamalla Valikko-painiketta.
	Äänenvoimakkuus	Säädä äänenvoimakkuutta painamalla Äänenvoimakkuus-painiketta. (Valinnainen, vain äänitulomalli)
	Tulo	Paina Tulo-painiketta valitaksesi erilaisista videolähteistä, jotka on voitu liittää monitoriin. (Valinnainen, vain kaksoistulomallissa tai HDMI-tulomallissa) Kun Auto Source -toiminto on pois käytöstä, näytä signaalilähdevalikko painamalla "Input"-pikanäppäintä. Käyttäjä voi vaihtaa signaalilähdettä tai ohjata "Auto Source" -toimintoa.

Signaalilähteen valinta

1 Auto Source -toiminnon oletusarvona on "Päällä". Se etsii signaalilähteen automaattisesti.
2 Kun Auto Source -toiminto on pois käytöstä, näytä signaalilähdevalikko painamalla "Input"-pikanäppäintä. Käyttäjä voi vaihtaa signaalilähdettä tai ohjata "Auto Source" -toimintoa.

1 Paina Empowering-näppäintä avataksesi Acer eColor Management OSD -valikon ja käytä skenaario-tiloja.

graphicsStandardECOUser

2 Valitse haluttu tila painamalla < / > -painiketta.
3 Vahvista valinta painamalla Automaattinen-painiketta ja sulje Acer eColor Management.

Ominaisuudet ja edut

Kuvake Tilatyyppi Kuvaus
	Käyttäjä Käyttäjän määrittämä. Asetukset voidaan hienovirittää sopimaan mihin tahansa tilanteeseen
	Virransäästötila Säätää asetukset vähentämään virrankulutusta.
	Vakiotila Oletusasetus. Kansallisen näyttöominaisuuden mukainen.
	Grafiikkatila Parantaa värejä ja korostaa hienoja yksityiskohtia. Kuvat ja valokuvat näyttävät eloisilta terävine yksityiskohtineen.
	Elokuvatila Näyttää näkymän yksityiskohdat selvemmin. Näyttää kuvamateriaalin laadukkaana jopa huonosti valaistussa ympäristössä.

OSD-valikkojen käyttö

Huomautus: Seuraava sisältö on yleisluonteista. Varsinaiset tuotteen tekniset tiedot voivat vaihdella.

Tämä LCD-näyttö on varustettu kuvaruutuvalikolla (OSD), jolla voi tehdä erilaisia säätöjä ja asetuksia.

Avaa OSD-valikko painamalla Valikko-painiketta. Voit säätää OSD-valikolla kuvan laatua, OSD:n aikakatkaisun ja yleisiä asetuksia.

Kuvavalikko

Kuvavalikolla säädetään kuvanlaatua.

1 Tuo OSD-valikko näkyviin painamalla Valikko-painiketta.
2 Paina < / > -painiketta valitaksesi kohdan Kuva ja paina Valikko-painiketta siirtyäksesi Kuva-valikkoon.
Seuraavat valinnat ovat käytettävissä Kuva-valikossa: Acer ecolor Management, Sininen valo, Kirkkaus, Kontrasti, Vaakasijainti, Pystysijainti, Tarkennus, Kello, Värilämpötila ja Automaattinen määritys.
3 Paina < / > -painiketta selataksesi Kuva-valintoja ja paina Valikko-painiketta siirtyäksesi sen alivalikkoon.
4 Säädä/valitse asetus painamalla < / > -painiketta ja vahvista valinta painamalla Automaattinen-painiketta.
5 Sininen valo: suodata sininen valo pois säätämällä eri sinisen valon näyttösuhteita - 80%, 70%, 60%, 50%.

Huomautus: Suuremmat arvot päästävät enemmän sinistä valoa läpi.

Valitse parhaan suojauksen takaamiseksi pienempi arvo.

6 Kirkkaus: Säädä kirkkautta välillä 0 – 100.

Huomautus: Säätää vaaleiden ja tummien sävyjen välistä tasapainoa.

7 Kontrasti: Säädä kontrastia välillä 0 – 100.

Huomautus: Asettaa vaaleiden ja tummien alueiden välisen eron.

1. Vaakasijainti: säätää kuvan sijainnin vaakasuunnassa.
2. Pystysijainti: säätää kuvan sijainnin pystysuunnassa.
3. Tarkennus: säädä kellovaihe arvoon ADC.
4. Kello: säädä ADC Clock Fast Lock.
5. Colour Temp: asetuksella säädetään värilämpötilaksi sininen valo, lämmin, kylmä tai käyttäjä. Oletusarvona on lämmin.
6. 6-akselinen värikylläisyys: Säätää punaisen, vihreän, sinisen, keltaisen, magentan ja syaanin värikylläisyyden. 6-akselinen värisävy: Säätää punaisen, vihreän, sinisen, keltaisen, magentan ja syaanin värisävyä.
7. Auto Config: Aktivoi automaattinen säätötoiminto painamalla tätä painiketta. Automaattista säätötoimintoa käytetään vaakasijainnin, pystysijainnin, kellon ja tarkennuksen asettamiseen. (Saatavissa vain VGA-portissa.)

OSD-valikko

OSD-valikkoa käytetään OSD-valikon sijainnin ja aikakatkaisuasetuksen säätämiseen.

1 Tuo OSD-valikko näkyviin painamalla Valikko-painiketta.
2 Paina < / > -painiketta valitaksesi OSD-valikon ja paina Valikko-painiketta siirtyäksesi OSD-valikkoon.
3 Paina < /> -painiketta ja säädä näyttövalikon aikakatkaisu (10 \~ 120 sekuntia). Oletuksena on 10 sekuntia.

Asetusvalikko

Asetukset-valikolla säädetään parhaillaan käytössä olevan tulosignaalin yleisiä asetuksia, kuten kuvasuhdetta, OSD-valikon kieltä jne.

1 Tuo OSD-valikko näkyviin painamalla Valikko-painiketta.

2 Paina < /> -painiketta valitaksesi kohdan Asetus ja paina Valikko-painiketta siirtyäksesi Asetus-valikkoon.

Seuraavat valinnat ovat käytettävissä Asetus -valikossa: Laajakuvatila, DDC/CI, OD, ACM, Tulo, kieli, automaattinen lähde, pikakäynnistystila ja asetusten palautus.

3 Paina < / > -painiketta selataksesi Asetus-valintoja ja paina Valikko-painiketta siirtyäksesi sen alivalikkoon.

4 Säädä/valitse asetus painamalla < / >-painiketta ja vahvista valinta painamalla Automaattinen-painiketta.

5 Laaja-tila: Voit valita käytettävän kuvasuhteen. Vaihtoehtoina ovat Täysi, Aspekti ja 1:1.

6 DDC/CI: Mahdollistaa näyttöasetusten asettamisen tietokoneen ohjelmiston kautta.

Huomautus: DDC/CI, lyhenne sanoista Display Data Channel/Command Interface, mahdollistaa näytön käskyjen lähettämisen ohjelmiston kautta.

7 OD: Valitse Pois, Normaali tai Äärimmäinen.

8 ACM: Kytke ACM päälle tai pois. Oletusarvona on pois.

9 Tulo: Valitse lähteeksi VGA, DVI, HDMI.

10 Kieli: Asettaa kuvaruutuvalikon kielen.

11 Automaattinen lähde: Oletusarvona on "Päällä". Se etsii signaalilähteen automaattisesti.

12 Pikakäynnistystila: Valitse toiminto pois tai päälle. Oletusarvona on "pois". Ota toiminto käyttöön käynnistyksen nopeuttamiseksi.

Tietovalikko

Tietovalikko näyttää LCD-näytön perustiedot.

1 Tuo OSD-valikko näkyviin painamalla Valikko-painiketta.

2 Voit näyttää LCD-näytön perustiedot painamalla < / >-painiketta valitaksesi kohdan Tiedot.

Vianetsintä

Ennen kuin lähetät LCD-näytön huoltoon, tarkista seuraava vianetsintäluettelo nähdäksesi, voitko diagnostisoida ongelman itse.

VGA-tila

Ongelma LED-tila Korjaus
Kuvaa ei näy Sininen Säädä OSD-valikolla kirkkaus ja kontrastimaksimiin tai nollaa ne oletusarvoihinsa.
	Pois päältä Tarkista virtakytkin.Tarkista onko virtajohto liitetty oikein näyttöön.
	VilkkuvasininenTarkista onko videosignaalikaapeli näytöntakana liitetty oikein.Tarkista onko tietokonejärjestelmä kytkettypäälle ja onko se virransäästö-/valmiustilassa.
Epävakaa kuva Sininen Tarkista onko grafiikkasovittimen janäytön määritykset yhteensopivia.Yhteensopimattomuus voi aiheuttaatulosignaalin taajuuden sopimattomuuden.
Epänormaali kuva (Kuva puuttuu, kuva ei ole keskitetty, liian suuri tai pieni näytölle.)	Sininen Säädä OSD-valikkoa käyttäen ei-standardisignaalin tarkennus, kello, vaakasijainti ja pystysijainti.Tarkista järjestelmän näyttöasetus. Jos kuvaa ei näy, valitse toinen kuvatarkkuus tai pystyvirkistystaajuus.Odota kuvan koon säädön jälkeen muutama sekunti ennen kuin vaihdat tai irrotat signaalikaapelin tai sammutat näytön.

DVI/HDMI-tila (Valinnainen)

Ongelma LED-tila Korjaus

Kuvaa ei näy Sininen Säädä OSD-valikolla kirkkaus ja kontrasti maksimiin tai nollaa ne oletusarvoihinsa.

Pois päältä Tarkista virtakytkin.

Tarkista onko virtajohto liitetty oikein näyttöön.

Vilkkuva sininen

Tarkista onko videosignaalikaapeli näytön takana liitetty oikein.

Tarkista onko tietokonejärjestelmä kytketty päälle ja onko se virransäästö-/valmiustilassa.
