KÄYTTÖOHJE AT2618MF ACER

Tärkeitä turvallisuusohjeita 3

Hävitysohjeet 4

LCD TV:n yleiset ominaisuudet ----5

Etu- ja sivupaneelit ----5

Takapaneeli 6

Sivupaneeli 7

Kauko-ohjain 8

Yleisnäppäimet 8

Teksti-TV ja Multimedia 9

Perusliitännät 10

Verkkojohdon kytkeminen 10

Kaukosäätimen käyttöönotto 10

Analogisesta ja digitaalisesta TV:stä nauttiminen ---- 10

Antennin/kaapelin liittäminen 10

TV:n katsomisen aloittaminen 11

Seinäasennuksen valmistelu/pohjalevyn poistaminen -- 12

Ulkoisten ääni/video-laitteiden liittäminen 13

DVD:n, VCR:n, STB:n tai ääni-/videolaitteen liittäminen 13

Kameran, videokameran tai pelikonsolin liittäminen 14

PC:n tai kannettavan tietokoneen liittäminen 15

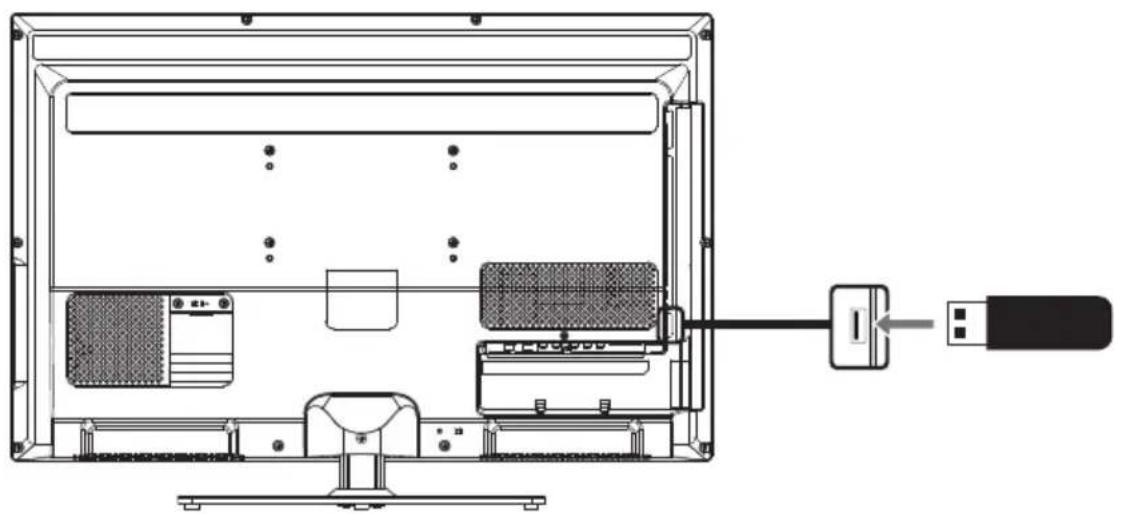

USB-tallennuslaitteen liittäminen 15

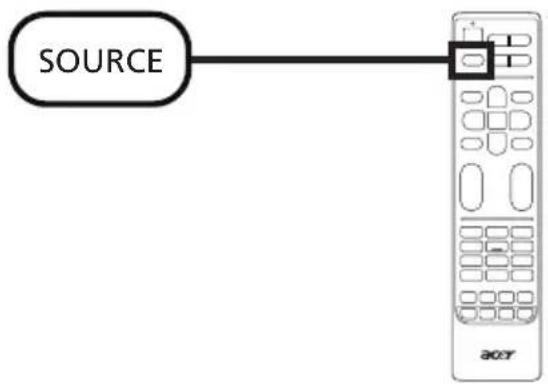

Tulolähteen valitseminen 16

Multimedia-tiedostojen toistaminen

USB-tallennuslaitteesta 17

USB-tallennuslaitteen liittäminen 17

Navigoiminen multimedianäytössä 17

Kanavasäätimet 20

Kanavaluettelo 20

Suosikkikanavaluettelo 21

Ohjelmatiedot 22

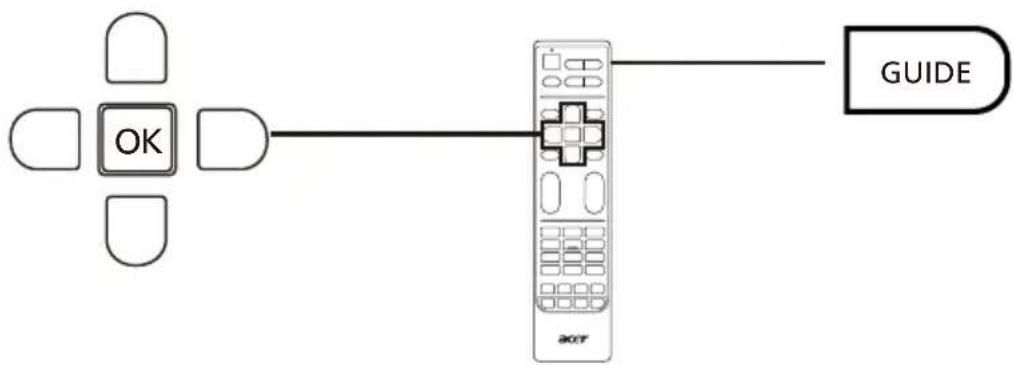

Sähköinen ohjelmaopas 22

OSD-navigointi 24

Ruudun valikoissa liikkuminen kauko-ohjainta käyttäen 24

OSD-asetusten säätäminen 25

OSD-valikot 27

Kuvan asetukset 27

Ääniasetukset 28

PAP-toiminto 29

Asetukset 29

Ajastinasetukset 31

Lukkoasetukset 31

Määritä perusasetukset 32

Erikoistoiminnot 34

Ongelmanratkaisu 35

PC:n tulosignaalin viitetaulukko 36

Tuotteen tekniset tiedot 37

Mallinumero: ____

Sarjanumero:

Ostopäivämäärä: ____

Ostopaikka:

HDMI	HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
Digital Video Broadcasting	DVB on DVB Projectin rekisteröity tavaramerkki.

Tärkeitä turvallisuusohjeita

Lue nämä ohjeet huolellisesti. Säilytä ne turvallisesti tulevaa käyttöä varten.

1. Käytä vain valmistajan suosittelemia lisävarusteita/lisälaitteita.

2. Käytä vain käyttäjän määrittämän tai laitteen kanssa myydyn kärryn, jalustan,kolmijalan, tuen, tai pöydän kanssa. Kärryä käytettäessä noudata varovaisuutta kun liikut kärry/laite-yhdistelmän kanssa välttääksesi kaatumisesta johtuvan vamman.

3. Irrota tämä laite ukkosmyrskyjen aikana tai kun se on käyttämättömänä pidempiä ajanjaksoja.

4. Älä asenna tätä laitetta rajoitettuun tilaan kuten kirjahylly tai vastaava yksikkö.

5. VArOiTUS

Tulipalovaaran välttämiseksi pidä kynttilät ja muut avotulen lähteet aina riittävän kaukana tästä laitteesta.

1. Jos kauko-ohjainta ei käytetä pitkään aikaan, poista sen paristot. Käytä kauko-ohjainta huolellisesti. Älä pudota kauko-ohjainta lattialle. Pidä se poissa kosteudesta, suorasta auringonvalosta ja korkeista lämpötiloista.

2. Akkua ei saa altistaa auringon, tulen tai muiden vastaavien aiheuttamalle liialle kuumuudelle. Käytetyt tai purkautuneet paristot täytyy hävittää oikein tai kierrättää kaikkien soveltuvien lakien mukaisesti. Yksityiskohtaisia tietoja varten ota yhteys kiinteän jätteen hävityksen viranomaiseen.

3. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

4. Irrota tämä tuote pistorasiasta ennen puhdistamista. Älä käytä nestemäisiä tai aerosolia sisältäviä puhdistusaineita. Käytä puhdistamiseen kostea kangasta.

5. Laitetta ei saa altistaa vedelle tai roiskeille. Laitteen päälle ei saa asettaa nesteellä täytettyjä astioita, kuten kukkamaljakoita.

6. Älä aseta tätä tuotetta epävakaalle vaunulle, jalustalle tai pöydälle. Tuote voi kaatua aiheuttaen pahoja vaurioita.

7. Aukot ja urat ovat ilmanvaihtoa varten; näitä aukkoja ei saa tukkia tai peittää, jotta varmistetaan tuotteen luotettava toiminta ja estetään sen ylikuumeneminen. Näitä aukkoja ei saa koskaan tukkia asettamalla tuote sängylle, sohvalle, matolle, tai vastaavalle pinnalle. Tätä tuotetta ei tule koskaan asettaa lämmönlähteen tai lämpösäleikön lähelle tai päälle, ellei huolehdita kunnollisesta ilmanvaihdosta.

8. Tätä laitetta saa käyttää vain tunnustarrassa ilmoitetulla virtatyypillä. Ota yhteys kauppiaaseen tai paikalliseen sähköyhtiöön, jos et ole varma käytettävän virran tyypistä.

9. Älä pidä mitään virtajohdon päällä. Älä sijoita tätä tuotetta paikkaan, jossa johdon päältä kävellään.

10. Jos tämän tuotteen kanssa käytetään jatkojohtoa, varmista, että jatkojohtoon kytkettyjen laitteiden kokonaisampeeriarvo ei ylitä jatkojohdon ampeeriarvoa. Varmista myös, etteivät kaikki pistorasiaan kytketyt laitteet ylitä sulakkeen arvoa.

11. Älä koskaan työnnä minkäänlaisia esineitä tähän tuotteeseen kotelon aukkojen kautta, sillä ne voivat osua vaarallisiin jännitekohtiin tai oikosulkuosiin, mikä voi johtaa tulipaloon tai sähköiskuun. Älä milloinkaan kaada mitään nesteitä tuotteen päälle.

12. Älä yritä huoltaa tätä tuotetta itse, sillä kuorien avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitepisteille tai muille vaaroille. Anna huolto aina asiantuntijoiden tehtäväksi.

13. Irrota tämän tuotteen pistoke pistorasiasta ja käänny pätevän huoltohenkilön puoleen seuraavissa olosuhteissa:

a. Kun virtajohto tai pistoke on vaurioitunut tai hankaantunut.
b. Jos laitteeseen on kaadettu nestettä.
c. Jos laite on altistunut sateelle tai vedelle.
d. Jos tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Säädä vain niitä säätimiä, jotka kuvataan käyttöohjeissa. Muiden ohjainten virheellinen säätäminen voi johtaa vaurioihin; tuotteen palauttaminen normaaliin tilaan voi tällöin vaatia pätevän teknikon suurta työmäärää.
e. Jos tuote on pudotettu tai kotelo on vaurioitunut.
f. Jos tuotteen toiminnassa ilmenee selvä, huoltoa vaativa muutos.

1. Käytä laitteen kanssa vain oikeantyyppistä virransyöttöjohtoa (toimitetaan tarvikelaatikossa). Irrota virtajohto aina pistorasiasta ennen tämän laitteen huoltamista tai purkamista.
2. Älä ylikuormita AC-pistorasiaa, virtaliuskaa, tai vastaavaa. Järjestelmän kokonaiskuorma ei saa ylittää 80% jatkojohdon virrankestosta. Jatkojohtoa käytettäessä kuorma ei saa ylittää 80% jatkojohdon virrankestosta.
3. Jotkut laitteet on varustettu kolmijohtimisella maadoitustyypin pistokkeella, jossa kolmas johdin on maadoitusta varten. Tämä pistoke sopii vain maadoitettuun sähköpistorasiaan. Tämä on turvallisuusominaisuus. Varmista, että pistorasia on maadoitettu oikein. Älä hävitä maadoitustyypin pistokkeen turvallisuustarkoitusta yrittämällä laittaa sitä maadoittamattomaan pistorasiaan. Jos et pysty kytkemään pistoketta pistorasiaan, ota yhteyttä sähköasentajaan vanhanmallisen pistorasian vaihtamista varten.
4. Älä käytä tätä LCD TV'tä työpaikalla BildscharbV'n mukaisesti, ja pidä suuri etäisyys siitä katsoessasi. Ison television katsominen liian läheltä saattaa rasittaa silmiä.
5. Tämä TV on suunniteltu vain kotiviihdetarkoituksiin. Varmista, että sinun ja TV:n välillä on riittävä etäisyys, kun katsot sisältöä välttääksesi silmiesi rasittumisen.
6. Silloin kun laitteen virran irtikytkemiseen käytetään sen pistotulppaa tai virtajohtoa, pistotulppa tai virtajohto on pidettävä helposti luoksepäästävissä.

Maadoitusnasta on tärkeä turvallisuusominaisuus. Väärin maadoitetusta järjestelmästä voi saada sähköiskun.

Maadoitusnasta tarjoaa myös hyvän häiriönestonkyvyn muiden lähellä olevien sähkölaitteiden tuottamalle odottamattomalle häiriöäänelle, joka vaikuttaa tämän tuotteen toimintaan.

Hävitysohjeet

Älä heitä tätä sähkölaitetta hävitettäessä roska-astiaan / -säiliöön. Kierrättämällä minimoit saastuttamisen ja teet kaikkesi ympäristönsuojelun varmistamiseksi.

Saat lisätietoja WEEE:sta osoitteesta http://global.acer.com/about/environmental.htm

Соответствует сертификатам, обязательным в РФ (Yhdenmukainen venäläisen säädössertifioinnin kanssa)

UA.TR.002

ME61

LCD TV:n yleiset ominaisuudet

Etu- ja sivupaneelit (AT2618MF/AT3218MF)
1 Valmius Kytkee virran päälle tai pois päältä.
2	Kanavanvaihto ylöspäin	Kun OSD on päällä, toiminnot ovat samat kuin nuolella ylös.
3	Kanavanvaihto alaspäin	Kun OSD on päällä, toiminnot ovat samat kuin nuolella alas.
4	Äänenvoimakkuutta lisää	Kun OSD on päällä, toiminnot ovat samat kuin nuolella oikealle.
5	Äänenvoimakkuutta vähemmän	Kun OSD on päällä, toiminnot ovat samat kuin nuolella vasemmalle.
6 Valikkonäppäin Kytkee näytön OSD-valikon PÄÄLLE tai POIS PÄÄLTÄ.
7 AC-virtapainike Kytkee virran päälle tai pois päältä.

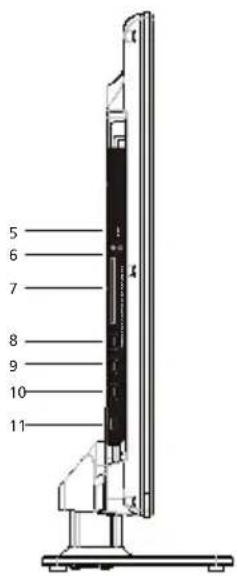

Etu- ja sivupaneelit (AT2628ML/AT3228ML/AT4028ML)
8	Kanavanvaihto ylös/alaspäin	Kun OSD on päällä, toiminnot ovat samat kuin nuolilla ylös/alas.
9	Äänenvoimakkuutta lisää/vähemmän	Kun OSD on päällä, toiminnot ovat samat kuin nuolilla oikealle/vasemmalle.
10	Valikkonäppäin Kytkee näytön OSD-valikon PÄÄLLE tai POIS PÄÄLTÄ.
11	Syöttö Kun OSD on päällä, toiminto on sama kuin OK-painikkeella.
12	Valmius Kytkee virran päälle tai pois päältä.

Takapaneeli (AT2618MF/AT3218MF/AT2628ML)
1 AV (SCART) 5 PC-ääni L/R
2	COMPONENT-tulo + Äänitulo L/R	6 HDMI 2 -liitäntä
3 VGA-tulo 7 Antenni/Kaapelitulo
4 SPDIF-lähtö

Sivupaneeli (AT2618MF/AT3218MF/AT2628ML)
1 Y	leisliitäntä 3 USB-liitäntä
2 H	DMI1-liitäntä 4 Kuuloke

Sivupaneeli (AT3228ML/AT4028ML)
5 SPDIF-lähtö 9 HDMI2-liitäntä
6 Kuuloke 10 HDMI3-liitäntä
7 Yleisliitäntä 11 USB-liitäntä
8 HDMI1-liitäntä

Kauko-ohjain

Yleisnäppäimet

1 VIRTA

Paina TV:n käynnistämiseksi/sammuttamiseksi.

2 DISPLAY

Paina nähdäksesi kanavan tiedot (riippuu tulon/lähteen tyypistä).

3 GUIDE

Paina käynnistääksesi sähköisen ohjelmaoppaan (EPG) tilan (vain Digitaalinen TV -tila). Katso sivu 22.

4 SOURCE

Paina avataksesi Source-valikon.

5 WIDE

Paina vaihtaaksesi kuvatilojen Cinerama, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom up, Wide Zoom, Zoom 2, 16:9 format ja 4:3 välillä.

6 MPX

Paina vaihtaaksesi analogisen TV-ohjelman äänitilaa tai vaihtaaksesi digitaalisen TV-ohjelman kieltä.

7 MENU

Paina avataksesi Menu-valikon. Paina palataksesi edelliseen valikkoon.

8 BACK/CANCEL

Paina sulkeaksesi Menu-valikon. Paina poistuaksesi tietyistä toiminnoista. Paina palataksesi viimeksi katsellulle kanavalle.

9 Suuntanäppäimet

Valikoissa voit valita kohdan painamalla alas- ja ylösnuolinäppäimiä ja säätää arvoa oikealla ja vasemmalla nuolinäppäimellä.

10 OK/ENTER/CH LIST (KANAVALUETTELO)

ENTER: Paina vahvistaaksesi valinnan. CH LIST: Avaa kanavaluettelon. Katso sivu 20.

11 MUTE

Paina vaihtaaksesi äänen päälle ja pois.

12 FAV

Näyttää suosikkikanavaluettelon.

13 VOL (+/-)

Lisää tai vähennä äänenvoimakkuutta.

14 CH (KANAVA) (ylös/alas)

Paina vaihtaaksesi kanavia tai kuvalähteitä järjestyksessä.

15 Numeronäppäimet

16 TELETEXT

Vaihtaa TV/AV-tilasta teksti-TV-tilaan. Paina uudelleen asettaaksesi teksti-TV-sivun päällekkäin TV-kuvan kanssa.

17 SUBTITLE

Paina valitaksesi digitaaliselle TV-ohjelmalle valittavissa olevan tekstityskielen.

Teksti-TV

1 Väripainikkeet (P/V/K/S)

Käyttää vastaavaa painiketta teksti-TV-sivulla.

2 INDEX

Ei toimintoa.

3 SIZE

Paina kerran suurentaaksesi teksti-tv-kuvan kaksinkertaiseksi ja nähdäksesi yläosan.

Paina kaksi kertaa nähdäksesi teksti-tvsivun alaosan.

Jatka painamalla uudestaan.

4 HOLD

Pysäyttää nykyisen teksti-TV-sivun.

5 REVEAL

Paina paljastaaksesi piilotetut teksti-TV:n tiedot.

Multimedia

2 Edellinen raita

Mene raidan alkuun, tai edelliselle raidalle.

3 Seis

Pysäytä toisto.

4 Toista/Tauko

Käynnistä valitun raidan toistaminen, tai pysäytä jos raitaa jo toistetaan.

5 Seuraava raita

Hyppää seuraavalle raidalle, jos useita raitoja on valittu.

* Voit käyttää vasen- ja oikea-suuntapainikkeita edetäksesi tai mennäksesi taaksepäin raidalla. Paina uudelleen nopeuttaaksesi eteenpäin siirtymistä raidalla. Paina Toista/Tauko-painiketta jatkaaksesi toistoa.

Vasen- ja oikea-nuolinäppäin toimii myös nopeasti takaisin- ja eteenpäinnäppäimenä multimediatiedostoja näytettäessä.

Perusliitännät

Verkkojohdon kytkeminen

1 Kytke AC-johto laitteen takana olevaan AC-tuloon.
2 Kytke pistoke pistorasiaan kuvan mukaisesti.

Kaukosäätimen käyttöönotto

1 Avaa kaukosäätimen takana oleva kansi.
2 Laita sisään kaksi AA-paristoa (toimitettu mukana) paristolokerossa ilmoitettujen napaisuuksien mukaisesti.

Analogisesta ja digitaalisesta TV:stä nauttiminen

Antennin/kaapelin liittäminen

Kytke antennikaapeli näytetyllä tavalla TV:n takana olevaan antenniliitäntään kuvan mukaisesti.

TV:n katsomisen aloittaminen

Paina kaukosäätimen tai TV:n virtapainiketta.

② Asennusopas

Kun ensimmäisen kerran kytket TV:n päälle, sinua pyydetään valitsemaan kieli ja hakemaan kanavia.

Paina OK-näppäintä asennusprosessin aloittamiseksi.

Vaihe 1. Valitse haluamasi asennuskieli.

Voit säätää näitä asetuksia käyttämällä etuosan ohjauspaneelia. Katso lisätietoja kohdasta "Etu- ja sivupaneelit" sivulta 5.

Vaihe 2. Valitse oikea maa signaalin vastaanottamista varten.

Vaihe 3. Valitse oikea viritintila.

Vaihe 4. Varmista, että koaksiaalikaapelit on liitetty oikein ennen jatkamista.

Vaihe 5. Hae digitaalisia ja analogisia kanavia.

Vaihe 6. Valitse Koti-tila.

Vaihe 7. Asennus on nyt valmis. Voit aloittaa TV:n katselun.

③ Kanavien vaihtaminen

a. Valitse kanava painamalla kauko-ohjaimen painikkeita 0 - 9. Kanava vaihtuu 2 sekunnin kuluttua. Valitse kanava välittömästi painamalla OK.

b. Myös kauko-ohjaimen kanavanvaihto (CH) ylös / alas -painikkeen painaminen vaihtaa kanavaa.

4 Äänenvoimakkuuden säätäminen

Säädä äänenvoimakkuutta painamalla kauko-ohjaimen (VOL) ylös/alas -painiketta.

Asennus voi vaihdella paikallisista lähetyseroista riippuen.

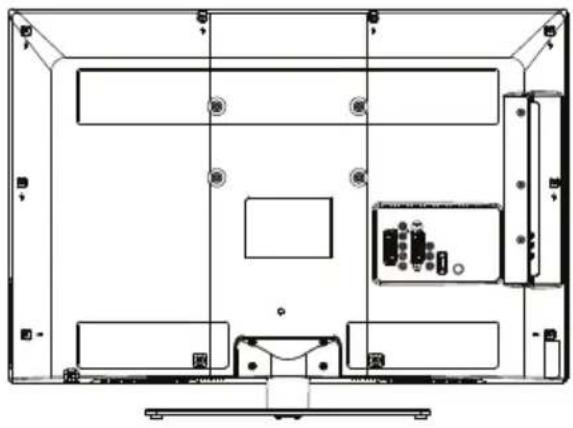

Seinäasennuksen valmistelu/pohjalevyn poistaminen

Varoitus: Pura jalusta varovaisesti, sillä muutoin muoviset osat ja/tai TV:n runko voivat vaurioitua.

1) Poista pohjalevy.
2) Irrota ruuvit jalustan sisältä.

AT2618MF/AT3218MF

3) Kasaa seinäkiinnike kiinnikkeen mukana tulevien ohjeiden mukaisesti.

Ulkoisten ääni/video-laitteiden liittäminen

DVD:n, VCR:n, STB:n tai ääni-/videolaitteen liittäminen

Liitä DVD-soitin, videonauhuri tai muu audio/videolaite LCD TV:n takana oleviin liittimiin alla olevan kuvan mukaisesti.

Tulolähde

for AT3228ML/AT4028ML

for AT2628ML/AT2618MF/AT3218MF

Vihreä

G

Y

Keltainen Pumainen Valkoinen W

Sininen

B

* Acer suosittelee liitäntätypeille seuraavaa ensisijaisuusjärjestystä: HDMI -> COMPONENT -> AV (SCART).

for AT3228ML/AT4028ML

for AT2628ML/AT2618MF/AT3218MF

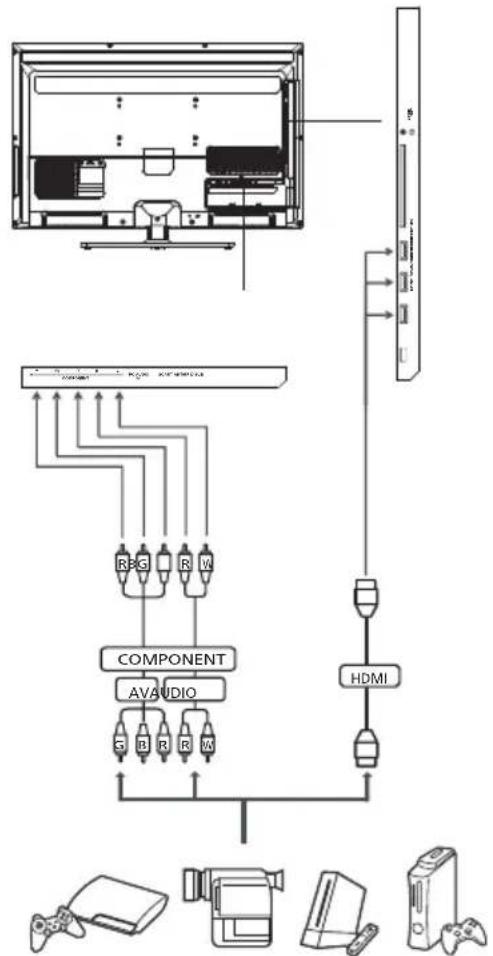

Kameran, videokameran tai pelikonsolin liittäminen

Liitä kamera tai videokamera TV:n liittimiin alla olevan kuvan mukaisesti.

for AT3228ML/AT4028ML

for AT2628ML/AT2618MF/AT3218MF

PC:n tai kannettavan tietokoneen liittäminen

Näytä PC-kuva TV:llä liittämällä PC tai kannettava tietokone televisioon alla näytetyllä tavalla.

VGA-liitännöissä Acer suosittelee asettaa PC'n ulkoisen näytön resoluutioksi 1920 x 1080 pikseliä @ 60 Hz virkistystaajuudella (AT3218MF/AT3228ML/AT4028ML) ja 1366 x 768 pikseliä @ 60 Hz virkistystaajuudella (AT2618MF/AT2628ML).

USB-tallennuslaitteen liittäminen

Multimedian sisällön näyttämiseksi TV:ssä liitä USB-laite TV-vastaanottimeen alla olevan kuvan mukaisesti.

Tulolähteen valitseminen

Kun olet kytkenyt antennin tai ulkoisen laitteen TV:hen, sinun on valittava oikea tulolähde.

Paina kaukosäätimen painiketta SOUrCE avataksesi Source-valikon. Käytä ylös/alas-suuntanuolinäppäimiä navigoidaksesi luettelossa ja valitaksesi katsottavan tulon: TV/CMP/AV/VGA/HDMI1/HDMI2/HDMI3 (HDMI3 vain mallissa AT3228ML/AT4028ML).

Multimedia-tiedostojen toistaminen USB-tallennuslaitteesta

USB-tallennuslaitteen liittäminen

Liitä USB-tallennuslaite TV:si USB-liittimeen, TV avaa mediakeskuksen valikon automaattisesti.

Tuetut tiedostomuodot:

Valokuva JPG, JPEG

Musiikki MP3, AC 3, LPCM, ADPCM, AAC, MPEG

Video AVI, MPEG1, MPEG2, H.264 BP/MP/HP, MPEG4 SP/ASP

Huomautus: Jotkin USB-laitteet ja -tuotteet, kuten digitaalikamerat ja matkapuhelimet eivät ole yhteensopivia USB 2.0 -standardin kanssa, joten ne eivät ehkä toimi TV:n multimediasoittimessa. Kaikki USB-laitteet eivät ole yhteensopivia multimediasoittimen kanssa.

Navigoiminen multimedianäytössä

Multimedianäytössä on kolme pääaluetta:

a. Mediatyyppipalkki

Näyttöruudun yläosa näyttää näytössä olevan mediatyypin: Valokuva, Musiikki tai Video.

b. Navigointivalikko

Näytön keskiosa näyttää USB-laitteen sisällön. Käytä nuolinäppäimiä ja paina OK avataksesi tiedoston tai kansion. Vasemmalla näkyy tietoja valitusta tiedostosta. Paina MENU-painiketta nähdäksesi vaihtoehdot: Lajittele, Muokkaa tai Parseri.

Lajittele: tiedostojen ja kansioiden lajittelu.

Muokkaa: tähän kuuluvat toiminnot Kopioi, Liitä ja Poista.

Parseri: Valitse Perättäinen, kun haluat nähdä valitun mediatyypin kaikki tiedostot.

Paina BACK-painiketta palataksesi kansioon, joka sisältää näytettävänä olevan kansion.

c. Tiedoston valinnan palkki

Näytön alaosa näyttää lisävalinnat näytettävänä olevalle tiedostolle, kuten äänenvoimakkuuden tason tai erityistoiminnot värillisille painikkeille kaukosäätimellä.

Huomautus: Yläpalkki häviää näkyvistä tiedostoa toistettaessa. Elokuvia toistettaessa tai valokuvia näytettäessä yläpalkki katoaa lyhyen viiveen kuluttua. Näytä se painamalla MENU.

Näytä valokuvia

Valitse kuva ja avaa se painamalla OK. Kuvatiedostot näytetään diaesityksenä. Paina OK tai Toista/Tauko pysäyttääksesi esityksen haluamaasi valokuvaan.

Paina MENU-näppäintä nähdäksesi tietopalkin näytön alareunassa.

Paina uudelleen MENU, kun haluat nähdä toimintovalikon ja valita toiminnon ylös/ alas-näppäimillä ja säätää toiminnon arvoa vasen/oikea-näppäimillä.

Voit kiertää kuvaa painamalla ensin OK ja sitten MENU ja valitsemalla kiertotoiminnon luettelosta. Valitse Kierrä ja paina OK kiertääksesi kuvaa myötäpäivään.

Paina BACK tai palataksesi kansion navigointiluetteloon.

Musiikin kuunteleminen

Valitse musiikkitiedosto ja avaa se painamalla OK. Paina OK tai Toista/Tauko asettaaksesi toiston tauolle.

Paina Edellinen ('Index') tai Seuraava ('Reveal') ohittaaksesi edellisen raidan tai edetäksesi seuraavaan raitaan kansiossa.

Paina uudelleen MENU, kun haluat nähdä toimintovalikon ja valita toiminnon ylös/ alas-näppäimillä ja säätääksesi toiminnon asetuksia vasemmalle/oikealle-näppäimillä. Valikossa on myös Pelkkä ääni-toiminto. Valitse se ja paina OK, niin kuulet pelkän musiikin ilman kuvaa. Paina mitä tahansa näppäintä poistuaksesi äänitilasta.

Paina vasenta tai oikeaa nuolipainiketta edetäksesi tai mennäksesi taaksepäin raidassa.

Paina BACK palataksesi kansion navigointiluetteloon ja esikatselunäyttöön.

Videon katselu

Valitse elokuvatiedosto ja avaa se painamalla OK. Paina OK tai Toista/Tauko siirtääksesi toiston tauolle.

Paina MENU-näppäintä nähdäksesi tietopalkin näytön alareunassa.

Paina uudelleen MENU, kun haluat nähdä toimintovalikon ja valita toiminnon ylös/alasnäppäimillä ja säätää toiminnon arvoa vasen/oikea-näppäimillä.

Voit myös käyttää vasenta ja oikeaa nuolinäppäintä edetäksesi tai mennäksesi taaksepäin elokuvassa. Paina näppäintä uudelleen nopeuttaaksesi eteen- tai taaksepäin siirtymistä raidalla.

Paina BACK palataksesi kansion navigointiluetteloon ja esikatselunäyttöön.

Poistuminen multimedia-tallennusnäytöstä

Lopeta USB-tallennus painamalla toistuvasti BACK-näppäintä.

Varoitus: Älä poista USB-tallennuslaitetta samalla kun media-tiedostoa toistetaan. Pysäytä toisto ja vaihda eri lähteeseen ennen laitteen poistamista USB-portista.

Kanavasäätimet

Kanavaluettelo

Kanavaluettelosta voit nopeasti etsiä haluamasi TV-kanavan.

Kanavaluettelon avaaminen:
1		Paina kaukosäätimestä OK. Tämä tuo kanavaluettelon valikon esiin.
2	Nykyine prostettuna.
3		Paina ylös/allas-nuolinäppäimiä siirtyäksesi luettelossa ja valitaksesi katseltavan kanavan.Siirry virittimen valintavalikkoon painamalla punaista näppäintä ja paina ylös/allas vaihtaaksesi Antennin ja Kaapelin välillä.Paina keltaista näppäintä siirtyäksesi kanavan valintavalikkoon ja paina ylös/allas vaihtaaksesi kanavaluetteloiden Kaikki, TV, radio ja Vapaa välillä.Poistu luettelosta painamalla sinistä painiketta.

Suosikkikanavaluettelo

Suosikkikanavaluetteloon voit tallentaa neljä suosikki-TV-kanavaasi ja vaihtaa nopeasti niiden välillä yhdellä painikkeella.

Suosikkikanavien katselu
	Jos kaukosäätimellä painat FAV -näppäintä, TV näyttää luettelon suosikki-TV-kanavista. Käytä ylös- tai alassuuntanäppäimiä valitaksesi kanavan, ja sen jälkeen paina OK.

Suosikkikanavat asetetaan noudattamalla tällä sivulla kuvattuja vaiheita.

Suosikkikanavien tallentaminen
1		Paina kaukosäätimellä FAV. Tämä tuo kanavaluettelon valikon esiin.
2		Esiin tulee suosikkiluettelo. Valitse, poista tai lisää suosikkikanava painamalla OK.
3		Paina kaukosäätimestä joko BACK tai FAV poistuaksesi luettelosta.

Ohjelmatiedot

Paina DISPLAY-näppäintä kerran nähdäksesi tiedot nykyisestä ohjelmasta (jos käytettävissä), paina kahdesti nähdäksesi alemman osan tiedot ja kolme kertaa nähdäksesi pelkän kanavanumeron ja ajan.

a. Ohjelman otsikko
b. Ohjelman aikataulu
c. Ohjelmayhteenveto
d. Tekstitys

Jos symboli 'STTL' näkyy, voit valita tekstityksen painamalla SUBTiTLE-näppäintä.

e. Äänen kieli

Sähköinen ohjelmaopas

Sähköinen ohjelmaopas (EPG) on digitaalisessa ja kaapeli-TV:ssä käytettävissä oleva ruutupalvelu, joka tarjoaa tietoja aikataulutetuista lähetysohjelmista kaikilla digitaalisilla kanavilla ajan, otsikon ja kanavan mukaan.

Opasnäyttöruutu

EPG-ruudussa on neljä pääaluetta:

Katselupäivämäärä ja aika näkyvät ruudun yläosassa.

Vasemmanpuolinen osio näyttää kaikkien digitaalisten kanavien nimet.

Oikealla oleva osa näyttää tiedot ohjelmista valitulle kanavalle: aloitus- ja lopetusajat, ikäluokitus ja yhteenveto.

Käytä vasen- tai oikea-suuntanäppäimiä vaihtamaan edelliselle tai seuraavalle kanavalle.

Navigointi EPG:ssä (Digitaalinen TV-tila)

1		Paina GUIDE-näppäintä kaukosäätimellä.
2		Käytä suuntanuolinäppäimiä siirtyäksesi eri kohtiin EPG-valikossa ja paina OK valitaksesi korostetun vaihtoehdon.

OSD-navigointi

Monet lisäasetuksista ja säädöistä ovat käytettävissä OSD-valikossa (ruutunäyttö), kuten alla olevassa esimerkkikuvassa näytetään.

Navigoinnin perustoiminnot näille valikoille (Kuva, Ääni, PAP, Valinnat, USB, Ajastin, Lukitse ja Asetus) kuvataan tässä osassa.

Ruudun valikoissa liikkuminen kauko-ohjainta käyttäen

Voit käyttää näitä valikoita myös oikean paneelin ohjaimilla. Katso lisätietoja kohdasta "Etu- ja sivupaneelit" sivulta 5.

OSD-valikoita on kahdeksan. Ne ovat: Kuva, Ääni, PAP, Valinnat, USB, Ajastin, Lukitse ja Asetus. Käytä seuraavaa menetelmää siirtyäksesi näihin valikkoihin.
1		Paina kaukosäätimen MENU-painiketta tai ohjauspaneelin MENU (VALIKKO) -painiketta.
2		Valitse haluamasi valikko ylös/alas- ja vasemmalle/oikealle-suuntanuolinäppäimillä.Avaa valikko painamalla OK.Voit palata päävalikkoon painamalla MENU.
3		Käytä valikkoja suuntanäppäimillä. Ylös / alas-suunnat vaihtavat valikon kohtia ja vasen/oikea säätää eri asetuksia (esim. Kuva-valikossa asetuksia kuten kirkkaus, kontrasti jne.).Alivalikkoon pääset painamalla OK tai oikeaa nuolinäppäintä. Poistu valikosta painamalla BACK.

OSD-asetusten säätäminen

OSD:tä voidaan käyttää LCD-TV:n asetusten säätämiseen.

Avaa valikko painamalla MENU-näppäintä. Voit käyttää OSD:tä kuvan laadun, ääniasetusten, kanava-asetusten ja yleisasetusten sätämiseen. Tietoja lisäasetuksista löytyy seuraavalta sivulta:

Kuvanlaadun säätäminen

1 Avaa OSD-valikko painamalla MENU-näppäintä.
2 Valitse valikosta kohta Kuva käyttämällä suuntanäppäimiä. Siirry sen jälkeen siihen kuvan osa-alueeseen, jota haluat säätää.
3 Säädä liukuvalitsimia käyttämällä vasenta tai oikeaa nuolinäppäintä tai valitse yksi esiasetetuista näkymätiloista. Tallenna ja poistu painamalla MENU.
4 Kuva-valikosta voidaan säätää kuvan kuvansäätö, Kirkkautta, Kontrasti, Värikylläisyys, Terävyys, Dynaam. ECO-taustavalo ja muita kuvaan liittyviä ominaisuuksia.

Ääniasetusten säätäminen

1 Avaa OSD-valikko painamalla MENU-näppäintä.
2 Valitse suuntanuolinäppäimillä valikosta kohta Ääni. Siirry sen jälkeen siihen osa-alueeseen, jota haluat säätää.
3 Säädä liukuvalitsimia käyttämällä vasenta tai oikeaa nuolinäppäintä tai valitse yksi esiasetetuista äänitiloista. Tallenna ja poistu painamalla MENU.
4 Ääni-valikosta voidaan säätää Äänen esiasetus, Kanavatasapaino, Lääj astereo, Ääniviive ja muita ääneen liittyviä asetuksia.

PAP-asetusten säätäminen

1 Avaa OSD-valikko painamalla MENU-näppäintä.
2 Valitse suuntanuolinäppäimillä valikosta kohta PAP.
3 Ota PAP käyttöön vasemmalla/oikealla nuolinäppäimellä.
4 Kun PAP on käytössä, voit säätää kuvan paikkaa: Vasen tai Oikea.

Asetusten säätäminen
	1 Avaa OSD-valikko painamalla MENU-näppäintä.2 Valitse suuntanuolinäppäimillä valikosta kohta Valinnat.Siirry sen jälkeen siihen osa-alueeseen, jota haluat säätää.3 Valinnat-valikosta voidaan säätää Tekstitys, Dekoodaasivun kieltä, Dig. teksti-TV:n kieli ja muita asetuksia.
Ajastinasetusten säätäminen
	1 Avaa OSD-valikko painamalla MENU-näppäintä.2 Valitse suuntanuolinäppäimillä valikosta kohta Ajastin.Siirry sen jälkeen siihen osa-alueeseen, jota haluat säätää.3 Ajastin-valikosta voidaan valita Aikavyöhyke, Alueen nimi,Kellotus ja Uniajastin.
Asetusten säätäminen
	1 Avaa OSD-valikko painamalla MENU-näppäintä.2 Valitse valikosta kohta Lukitse nuolinäppäimillä. Siirry senjälkeen siihen osa-alueeseen, jota haluat säätää.3 Lukitse-valikosta voidaan säätää kohtia Kanavanestäminen, Ohj elman esto, Syötön esto, Takapaneelinlukitus ja muita tärkeitä asetuksia.
Aloitusasetusten säätäminen
	1 Avaa OSD-valikko painamalla MENU-näppäintä.2 Valitse valikosta kohta Asetus nuolinäppäimillä. Siirry senjälkeen siihen osa-alueeseen, jota haluat säätää.3 Asetus-valikosta voidaan säätää kohtia Kieli, Maa,Viritintila, Kanavat ja muita tärkeitä asetuksia.

Valikoissa käytettävissä olevat vaihtoehdot saattavat vaihdella TV-signaalilähteestä ja mallista riippuen. Jotkin digitaaliset asetukset eivät välttämättä ole käytettävissä analogisella signaalilla ja päinvastoin.

OSD-valikot

Kuvan asetukset

Avaa Kuva-valikko, kuten osiossa OSD-navigointi kuvattiin. Tässä valikossa on seuraavat asetukset:

Näkymätila

Tässä TV:ssä on valmiita näkymätiloja, joita saavutat parhaan mahdollisen kuvanlaadun katsoessasi tietyntyypisiä TV-ohjelmia. Nämä tarjoavat esiasetetut arvot kirkkaudelle, kontrastille, värisävylle ja terävyydelle. Seuraaville näkymille on esimääritettyjä audio- ja videoasetuksia parhaan mahdollisen nautinnon aikaansaamiseksi: ECO, Elävä, Studio, Oma, Elokuva.

Tila Tiedot
ECO ECO-tilalla voit vähentää television virrankulutusta minimiin.
Elävä	Elävä-tilassa voit katsoa suosikkikanaviasi, joissa on terävä, kirkas kuva, jonka kirkkaus- ja kontrastisäädöt sopivat kirkkaisiin ympäristöihin.
Studio	Studio-tilassa voit katsoa suosikkikanaviasi, joissa on terävä, kirkas kuva mukautettavilla kirkkaus- ja kontrastisäädöillä.
Oma Oma-tilaan voit tallentaa omat kuva-asetuksesi.
Elokuva	Jotta elokuvista voidaan nauttia mukavasti kotona, Elokovatila näyttää hämärät kohtaukset selvillä yksityiskohdilla; sovittaa värin ja esittää liikkuvat kuvat pehmeästi. Tämä saavutetaan optimaalisella gamman korjauksella sekä kylläisyyden, kirkkauden ja kontrastin säädöillä.

Kirkkaus

Muuttaa kuvan kirkkautta.

Kontrasti

Muuttaa kuvan kontrastia.

Värikylläisyys

Muuttaa kuvan värisyvyyttä.

Terävyys

Muuttaa kuvan terävyyttä.

ECO-dynaaminen taustavalo

Tämä asetus muuttaa virransäästötilaa. Voit valita asetukseksi Auto, Korkea, Keski ja Matala mieltymyksestäsi riippuen.

Värilämpötila

Tämä asetus muuttaa kuvan värilämpötilaa. Voit valita asetukseksi Vakio, Lämmin tai Kylmä.

Näkymätila

Tämä asetus muuttaa kuvan näkymätilaa. Voit valita asetukseksi Cinerama, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom up, Wide Zoom, Zoom 2, 16:9 format ja 4:3 mieltymyksistäsi riippuen.

Automaattitila

Ottaa automaattitilan käyttöön ja poistaa sen käytöstä.

Lisäasetukset

Tämä asetus säätää videon laatua.

Ääniasetukset

Avaa Ääni-valikko, kuten osiossa OSD-navigointi kuvattiin. Tässä valikossa on seuraavat asetukset:

Äänitila

Äänitila on joukko esiasetettuja äänitiloja, jotka on suunniteltu tarjoamaan parhaan äänenlaadun tietyntyypistä ohjelmaa katsottaessa. Nämä tarjoavat esiasetetut arvot diskantille ja bassolle. Seuraaville tyypeille on esimääritettyjä audio- ja videoasetuksia parhaan mahdollisen nautinnon tuottamiseksi: Rock, Pop, Live, Dance, Techno, Klassinen, Pehmeä, Oma. Esimerkiksi Soft-tila korostaa sinfonista harmoniaa ja tenoriäänialuetta.

Tasapaino

Muuttaa tasapainoa vasemman ja oikean kaiuttimen välillä.

Äänen viive

Luo kaikutehosteen ääneen viivästämällä ääntä.

Leveä stereo

Lisää virtuaalisen surround-äänen kytkemällä äänitehosteet päälle.

Automaattinen äänenvoimakkuuden säätö

Voit asettaa television säätämään ohjelman äänenvoimakkuutta.

Äänityyppi

Valitsee äänityypin valitulle analogiselle ohjelmalle.

Äänen kieli

Valitse äänen kieli valitulle digitaaliselle ohjelmalle.

Tyyppi

Valitse aktivoidaksesi heikkonäköisille tarkoitetut toiminnot.

Huononäköinen

Asettaa yleisen äänenvoimakkuuden sekä se, käytetäänkö heikkonäköisten tilassa kaiuttimia, kuulokkeita vai molempia.

PAP-toiminto

Avaa PAP-valikko, kuten OSD-navigointiosassa kuvattiin. Tässä valikossa on seuraavat asetukset:

PAP

Ottaa PAP-toiminnon käyttöön tai poistaa sen käytöstä. Kun PAP-toiminto on käytössä, voit katsella kahden eri kuvalähteen kuvaa vierekkäin. Huomaa, että toinen kuva on analoginen tai digitaalinen TV-kuva, toinen on VGA-, HDMI- tai CMP-tulo.

Huomautus: PAP-toiminto ei ole käytettävissä AV-tuloille.

TV-sijainti

Valitsee TV-ikkunan paikan, vasemmalla tai oikealla.

Voit vaihtaa ikkunaa oikealla ja vasemmalla nuolinäppäimellä. Kun TV-ikkuna on valittu, numeronäppäimet ja näppäimet CH+/- vaikuttavat TV-ikkunassa. Kun toinen ikkuna on valittu, näppäimet CH+/- vaihtavat kuvalähteiden välillä.

Asetukset

Avaa Asetukset-valikko kuten osiossa OSD-navigointi kuvattiin. Tässä valikossa on seuraavat asetukset:

Tekstitys

Käytä näitä asetuksia tekstityksen säätämiseen.

Tekstitys

Ottaa tekstityksen käyttöön ja poistaa sen käytöstä.

Digitaalinen tekstityskieli

Valitse ensisijainen tekstityskieli.

Toinen digitaalinen tekstityskieli

Valitse toissijainen tekstityskieli.

Tekstityksen tyyppi

Voit valita normaalien tekstitysten ja kuulorajoitteisille tarkoitettujen tekstitysten välillä, silloin kun ne ovat käytettävissä.

Koodinpurkaussivun kieli

Valitse teksti-tv-sivuilla käytettävän kielen tyyppi.

Digitaalisen teksti-TV:n kieli

Valitse digitaalisen teksti-TV:n sivuilla käytettävä ensisijainen kieli.

SPDIF-tyyppi

Valitse näkyvän ohjelman äänityyppi SPDIF-liitäntään liitetylle laitteelle. Vaihtoehdot riippuvat katseltavasta ohjelmasta. Jos ohjelman ääni on Dolby D -muodossa, voit valita Dolby D tai PCM. Jos ohjelma ei ole Dolby D -muodossa, voit valita joko PCM tai ei lainkaan ääntä. Valitse Pois, kun et halua lainkaan ääntä.

SPDIF-viive

Jos SPDIF-tyypiksi on valittu PCM, voit valita viiveen, jonka aikana ääni synkronoidaan.

Clear.fi-linkki

Hakee TV:si HDMI-liitäntöihin liitettyjä CEC-laitteita (Consumer Electronics Control). CEC:llä voit ohjata useita laitteita samalla kaukosäätimellä.

Verkkopäivitys

Ottaa verkkopäivitystoiminnon käyttöön tai poistaa sen käytöstä.

Yleisliitäntä

Näyttää yleisliitäntäaukkoon laitettavan kortin tiedot. Sammuta TV ennen kortin asettamista korttipaikkaan. Aseta kortti paikalleen varovasti ja paina se niin syvälle kuin se menee. Vääränlainen kortin asettaminen saattaa vahingoittaa sekä korttia että televisiota.

Sijainti

Valitse sijaintisi: Koti tai Liike.

Huomautus: Koti-tilassa TV menee automaattisesti valmiustilaan, jos mitään toimintoa ei ole käytetty neljään tuntiin.

Ohjelmistopäivitys

Nykyinen versio

Näyttää nykyisen ohjelmiston version.

Tuotteen nimi

Näyttää mallinumeron.

OAD (lataaminen verkon kautta)

Asentaa uusimman ohjelmistoversion, jos sellainen on saatavilla. Avaasetusvalikko painamalla OK. Valitse Manuaalinen OAD-lataaminen ja paina OK aloittaaksesi uusimman ohjelmiston manuaalisen lataamisen. Voit perua tai lopettaa prosessin painamalla OK/BACK.

Valitse Automaattinen lataus ja valitse Kyllä painamalla vasen/oikea aloittaaksesi automaattisen latauksen tai peruuta se valitsemalla Ei.

Ajastinasetukset

Avaa Ajastin-valikko, kuten osiossa OSD-navigointi kuvattiin. Tässä valikossa on seuraavat asetukset:

Aikavyöhyke

Valitse aikavyöhyke.

Kello

Automaattinen synkronointi

Ota automaattinen synkronointi käyttöön ja TV synkronoi ajan automaattisesti digitaalisilta kanavilta.

Päivämäärä

Jos automaattinen synkronointi ei ole käytössä, voit asettaa päiväyksen käsin.

Aika

Jos automaattinen synkronointi ei ole käytössä, voit asettaa ajan käsin.

Virta päälle -ajastin

Kun tämä toiminto on käytössä, TV menee päälle asetettuun aikaan ja asetetulle kanavalle tai tulolle.

Virta pois -ajastin

Kun tämä on käytössä, TV sammuu asetettuun aikaan.

Uniajastin

Aseta uniajastimen aika tai kytke se pois käytöstä.

Lukkoasetukset

Avaa Lukitse-valikko, kuten osiossa OSD-navigointi kuvattiin. Lapsirajoitukset mahdollistaa salasanan syöttämisen, jonka avulla voidaan estää salasanaa tietämättömiä katsomasta TV:tä. Oletussalasana on 1234. Jos unohdat salasanan, voit poistaa lukitukset yleissalasanalla 0423.

Tässä valikossa on seuraavat asetukset:

Kanavalukitus

Paina OK tai oikeaa nuolinäppäintä nähdäksesi kanavaluettelon. Valitse lukittava kanava ylös- ja alas-nuolinäppäimillä, ja paina tämän jälkeen OK-näppäintä. Poista kanavan lukitus painamalla OK-näppäintä uudestaan.

Jos kanavia katsottaessa valitaan lukittu kanava, TV pyytää syöttämään salasanan. Näytä kanava syöttämällä salasanasi.

Lapsilukon ohjaus

Useimmat digitaali-TV:t mahdollistavat sisällön estämisen luokitusjärjestelmän perusteella. Käytettävä ikäluokitusjärjestelmä riippuu alueesta, ja on käytettävissä digikanavilla. Tämä asetus ei lukitse analogisia kanavia.

Tulon lukitus

Paina OK nähdäksesi luettelon sisääntulolähteistä (AV, HDMI jne.). Valitse lukittava tulo käyttämällä ylös- ja alas-nuolinäppäimiä, ja paina tämän jälkeen OK-näppäintä. Paina jälleen OK sisääntulolähteen eston poistamiseksi.

Etupaneelin lukitus

Lukitsee tai avaa sivupaneelin lukituksen.

Asetusten lukitus

Lukitsee tai avaa asetusvalikon.

Suurin äänenvoimakkuus

Asettaa suurimman äänenvoimakkuuden.

Muuta salasana

Oletussalasana voidaan muuttaa halutuksi nelinumeroiseksi yhdistelmäksi. Lapsirajoituksia käytettäessä suosittelemme vaihtamaan salasanan ajoittain.

Tyhjää kaikki

Palauttaa kaikki lapsilukkoasetukset oletusarvoihin, jolloin kaikki muutokset häviävät.

Määritä perusasetukset

Avaa Asetukset-valikko, kuten osiossa OSD-navigointi kuvattiin. Tässä valikossa on seuraavat asetukset:

Kieli

Käytä näitä asetuksia kielen valintaan.

Maa

Valitse maa jossa asut oikeiden signaalien hakemiseksi.

Viritintila

Valitse viritintila: Antenni tai Kaapeli.

Kanavien asetus

Automaattinen haku

Automaattisella haulla haetaan kanavia. Jos teit ohjatun toiminnon loppuun television ensimmäisellä käynnistyskerralla, kaikki käytettävissä olevat kanavat on luetteloitu. Odota, kunnes haku on valmis. Tämä kestää useita minuutteja. Jos haluat lopettaa kanavahaun ja tallentaa löytyneet kanavat, paina MENU tai BACK.

Automaattinen päivitys

Jos viritintila on Antenni, voit käyttää Automaattista päivitystä uusien tai poistettujen kanavien hakuun.

Analoginen manuaalihaku

Voit lisätä analogisia kanavia manuaalisesti säätämällä tämän valikon asetuksia.

Digitaalinen manuaalihaku

Voit lisätä kanavia manuaalisesti säätämällä täällä olevia asetuksia.

Tyhjennä kanavaluettelo

Voit manuaalisesti poistaa kaikki tässä asetetut kanavat.

Organisointi

Näillä toiminnoilla voit hypätä kanavien yli, vaihtaa kanavien numeroita ja järjestää kanavia.

Tuloasetukset

Valitse kuhunkin liittimeen liitetyn laitteen tyyppi.

Dekoodaus

Käytä ylös- ja alas-nuolinäppäimiä valitaksesi analogisen kanavan ja paina sen jälkeen OK dekoodataksesi sen.

Diagnostiikka

Näyttää tietoja valitusta digitaalisesta kanavasta ja sen signaalista.

Ajansiirto

Ota ajansiirtotoiminto käyttöön tai pois käytöstä.

Nollaa

Nollaa TV:n tehdasasetuksiin. Sinun on annettava salasana TV:n nollaamiseksi tehdasasetuksiin. Alkuvalikko avautuu nollaamisen jälkeen.

Erikoistoiminnot

TV:hen on liitettävä USB-tallennuslaite ennen ajansiirto- tai PVR-toimintojen käyttöä.

Ajansiirto

Tällä toiminnolla voit tallentaa TV-ohjelmia eivätkä ne jää sinulta katsomatta, vaikka et olisikaan kotona. USB-tallennuslaite on liitettävä ja sen asetukset määritettävä ennen ajansiirtotoiminnon käyttöä.

Avaa ajansiirtovalikko painamalla kaukosäätimen painiketta HOLD. Siirry ajansiirtovalikkoon painamalla punaista näppäintä ja käytä ruudun toimintoja kaukosäätimellä.

Kun käytät ajansiirtoa ensimmäistä kertaa, määritä USB-tallennuslaitteen asetukset ohjeiden mukaisesti.

Muistiinpanot:

1) Suosittelemme, että käytät USB-tallennuslaitetta, jonka vapaa tallennuskapasiteetti on yli 1 GB ja jonka luku/tallennusnopeus on yli 5,0 MB/sec.
2) Jos vaihdat kanavaa ajansiirron aikana, ruudulle avautuu viesti jossa kysytään haluatko lopettaa ajansiirron.

PVR (Personal Video Record, henkilökohtainen videotallennin)

Tällä toiminnolla voit tallentaa mieliohjelmiasi.

Avaa PVR-valikko painamalla kaukosäätimen painiketta SIZE ja aloita tallennus painamalla punaista näppäintä. Tallennettua tiedostoa voidaan katsella Mediakeskuksen video-osasta. Tiedosto tallennetaan PVR-kansioon ja nimetään kanavanumeron mukaan.

Käytä ruudun toimintoja kaukosäätimellä, aseta tallennusaika nuolinäppäimillä.

Muistiinpanot:

1) Tämä toiminto on käytettävissä vain digitaalisille kanaville.
2) Tämä toiminto vaatii USB-tallennuslaitteen, joka käyttää FAT32-tiedostomuotoa.
3) Jos vaihdat kanavaa tai tulolähdettä, ruudulle avautuu viesti jossa kysytään haluatko lopettaa PVR-toiminnon. Valitse Kyllä, jos haluat poistua PVR-toiminnosta ja säilyttää kaiken tallennetun tiedon.
4) Tallennusaika voidaan asettaa välille 2 minuuttia - 5 tuntia riippuen USB-tallennuslaitteesta.
5) PVR-toimintoa ei voi käyttää Cl+-kortin kanssa.
6) Maavaatimuksista johtuen PVR ei ole käytettävissä Suomessa.

Ongelmanratkaisu

Tarkista seuraavat kohteet ennen Acerin huoltokeskukseen soittamista:

Tässä on lista mahdollisista tilanteista, jotka voivat ilmetä LCD-TV:n käytön aikana. Jokaiseen tarjotaan helpot vastaukset ja ratkaisut.

Kuva tai ääni puuttuu

• Varmista, että virtajohto on kytketty oikein pistorasiaan.
• Varmista, että tulotila on asetettu oikein valitulle tulolle.
• Varmista, että antennikaapeli on kytketty oikein TV:n taakse.
  • Varmista, että päävirtakytkin on kytketty päälle.
• Varmista, ettei äänenvoimakkuutta ole asetettu minimiin eikä ääntä ole mykistetty.
  • Varmista, ettei kuulokkeita ole kytketty.
• Muiden kuin lähetettävien kanavien vastaanottamista voidaan harkita.

Kuva ei ole selvä

• Varmista, että antennikaapeli on kytketty oikein.
- Tutki onko vastaanotetettava TV-signaali kunnollinen.
- Huono kuvanlaatu voi johtua samanaikaisesti liitettynä olevasta VHS-kamerasta, videokamerasta tai muusta oheislaitteesta. Sammuta jokin muista lisälaitteista.
- 'Haamu-' tai kaksoiskuva voi johtua antennin esteenä olevista korkeista rakennuksista tai mäistä. Tarkasti suunnattu antenni saattaa parantaa kuvanlaatua.
- Vaakasuorat pisteviivat kuvassa voivat johtua sähköisestä häiriöstä, kuten hiustenkuivaimesta, lähellä olevista neonvaloista jne. Sammuta tai poista nämä.

Kuva on liian tumma, liian vaalea tai tummennettu

• Tarkista värinsäätö.
• Tarkista kirkkausasetus.
• Tarkista terävyystoiminto.
- Loistelamppu voi olla käyttöikänsä lopussa.

Kaukosäädin ei toimi

• Tarkista kaukosäätimen paristot.
• Varmista, ettei voimakas loistevalo osu kauko-ohjaimen anturiin.
- Yritä puhdistaa kaukosäätimen anturin linssi TV:ssä pehmeällä kankaalla.
- Käytä painikkeita (pikanäppäimiä) TV:ssä ennen kuin kaukosäädin toimii.

Jos ylläolevat ehdotukset eivät ratkaisseet teknistä ongelmaasi, katso huollon tiedot takuukortista.

PC:n tulosignaalin viitetaulukko

AT2628ML & AT2618MF

Kohde resoluutio Taajuus (Hz)
1 640x480 60
2 640x480 75
3 800x600 60
4 800x600 75
5 1024x768 60
6 1024x768 75
7 1366x768 60

AT3228ML & AT4028ML & AT3218MF

Kohde resoluutio Taajuus (Hz)
1 640x480 60
2 640x480 75
3 800x600 60
4 800x600 75
5 1024x768 60
6 1024x768 75
7 1280x1024 60
8 1280x1024 75
9 1600x1200 60
10 1366x768 60
11 1920x1080 60

Tuotteen tekniset tiedot

Malli AT2628ML AT3228ML AT4028ML
Paneelin tiedot
Resoluutio (pikseliä) 1366 x 768 1920 x 1080
Kirkkaus (tyyp.) 350 cd/m	2	400 cd/ m2
Dynaaminen kontrastisuhde (maks.)	3000:1 4000:1
Katselukulma (tyyp.) 89° (H),	89° (V)
Vaste (tyyp.) 6,5ms 8ms
Virtalähde
Syöttö 220 VAC - 240 VAC, 50 Hz
Max. virrankulutus 43 W 70 W 110 W
Virransäästö < 0,5 W < 0,3 W
Mekaaniset
Mitat (L x K x S mm)	645,2 x 462,6 x 155	764 x 538 x 183	951,3 x 655,4 x 231
Paino (kg)	6,55	9,7	15,1
Paino (paunaa)	14,5	21,3	33,3
Nettopaino (kg)	8,18	11,5	18,1
Nettopaino (paunaa)	18,03	25,3	39,9
Seinäkiinnitysreiät VESA,	100mm x 100mm	VESA,200 mm x 100mm	VESA,400mm x 400mm
Analoginen TV-järjestelmä
Värijärjestelmä	PAL, SECAM
Äänijärjestelmä	B/G/D/K/I/L
Stereojärjestelmä	NICAM/A2
Tekstitys	Teksti-TV 1.5 (1000 sivua)
Digitaalinen TV-järjestelmä
Digitaalisen TV:n standardi	DVB-T HD (H.264)/DVB-C
Äänijärjestelmä	PCM/MPEG (Kerros I ja II), HE-AAC Dolby Digital/Dolby Digital plus
Taajuus	7/8 MHz
Liitännät
Analoginen/digitalinen viritintulo	Hybridi
SCART CVBS (tulo), RGB (tulo), Ääni O/V (tulo/lähtö)ATV/DTV CVBS -lähtö
Komponenttitulo YPbPr, Ääni (O/V)
HDMI 1 Kyllä (HDMI 1.3)
HDMI 2 Kyllä (HDMI 1.3)
HDMI 3 Ei Kyllä (HDMI 1.3)
PC D-sub tulo Kyllä
PC ääni sisään Kyllä
SPDIF-lähtö Kyllä (koaksiaali)	Kyllä (Optinen)
Kuulokelähtö Kyllä
USB-liitin Kyllä
HDMI 480i/p, 576i/p, 720p, 1080i, 1080p
Kaiuttimet 3 W x 2	5 W x	2
Valokuva	JPG, JPEG
Ääni	MP3, AC3, LPCM, ADPCM, AAC, MPEG
Video	MPEG1, MPEG2/H.264 BP/MP/HP, MPEG4 SP/ASP

Malli AT2618MF AT3218MF
Paneelin tiedot
Resoluutio (pikseliä) 1366 x 768 1920 x 1080
Kirkkaus (tyyp.) 450 cd/m	2	400 cd/ m2
Dynaaminen kontrastisuhde (maks.)	4000:1 5000:1
Katselukulma (tyyp.) 89° (H),	89° (V)
Vaste (tyyp.) 8 ms 6,5 ms
Virtalähde
Syöttö 220 VAC - 240 VAC, 50 Hz
Max. virrankulutus 80 W 110	W
Virransäästö < 0,5 W
Mekaaniset
Mitat (L x K x S mm) 656 x 48	3 x 165 785 x 575 x 196
Paino (kg) 6,9 9,74
Paino (paunaa)	15,18 21,43
Nettopaino (kg)	8,7 12,2
Nettopaino (paunaa)	19,14	26,8
Seinäkiinnitysreiät	VESA, 100 mm x 100 mm	VESA, 200 mm x 100 mm
Analoginen TV-järjestelmä
Värijärjestelmä	PAL, SECAM
Äänijärjestelmä B / G / D / K / I / L
Stereojärjestelmä	NICAM / A2
Tekstitys	Teksti-TV 1.5 (1000 sivua)
Digitaalinen TV-järjestelmä
Digitaalisen TV:n standardi	DVB-T HD (H.264) / DVB-C
Äänijärjestelmä	PCM/MPEG (Kerros I ja II), HE-AAC Dolby Digital / Dolby Digital plus
Taajuus	7/8 MHz
Liitännät
Analoginen/digitalinen viritintulo	Hybridi
SCART CVBS (tulo), RGB (tulo), Ääni O/V (tulo/lähtö), ATV/DTV CVBS -lähtö
Komponenttitulo YPbPr, Ääni (O/V)
AV-tulo CVBS, Ääni (O/V)
HDMI 1 Kyllä (HDMI 1.3)
HDMI 2 Kyllä (HDMI 1.3)
PC D-sub tulo Kyllä
PC ääni sisään Kyllä
SPDIF-lähtö Kyllä (koaksiaali)
Kuulokelähtö Kyllä
USB-liitin Kyllä
HDMI 480i/p, 576i/p, 720p, 1080i, 1080p
Kaiuttimet 3 W x 2 5 W x 2
Valokuva JPG, JPEG
Ääni MP3, AC3, LPCM, ADPCM, AAC, MPEG
Video MPEG1, MPEG2, H.264 BP/MP/HP, MPEG4 SP/ASP
