KÄYTTÖOHJE SN6009 ELEKTRO HELIOS

Liedet kehittyvät, ja uudessa liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti. Kun käytät ja hoidat liettäsi oikein, sinulla on siitä iloa ja hyötyä vuosikausiksi. Kiinnitä erityistä huomiota symbolilla -merkittyihin turvallisuusohjeisiin, jotta et turhaan vahingoittaisi itseäsi, muita tai liettä. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten.

Lapset

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Keittotason suojan (lisävaruste) tulee olla asennettu ja luukkujen turvasalvan toiminnassa.

Pidä lapsia silmällä. Astiat, keittolevyt ja uuni kuumenevat ja pysyvät kuumina jonkin aikaa lieden käytön jälkeen. Niihin koskeminen voi aiheuttaa palovammoja.

Asennus

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/ tai omaisuusvahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

Kaatumisesteen tulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

Käyttö

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä vääntimet nolla-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, ÄLÄ KOSKAAN KÄYTÄ VETTÄ.

Käytä vain keittolevyä ja uunia varten suunniteltuja astioita.

Varmista, että lieden vääntimet ovat nolla asennossa, kun liettä ei käytetä.

Puhdistus

Pidä keittolevyt ja uuni puhtaina hygienia- ja turvallisuussyistä. Rasva ja roiskeet käryävät kuumennettaessa ja aiheuttavat pahimmassa tapauksessa palovaaran.

Varo vaurioittamasta luukun lasia puhdistuksen yhteydessä. Jos lasin reunoihin tulee säröjä, se saattaa särkyä muutaman lämmityskerran jälkeen.

Hoito ja huolto

Käännä kaikki vääntimet nolla-asentoon ennen lampun vaihtoa.

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesirasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

Sisällysluettelo

Turvallisuus 2

Opi tuntemaan 3

Vääntimet ja merkkivalot 4

Ennen lieden käyttöönottoa 6

Lieden käyttö 6

Uuni 7

Leivontataulukko 8

Ruoanvalmistustaulukko / grillaus 9

Hoito ja puhdistus 10

Huolto 12

Pakkauksen purkaminen 13

Tekniset tiedot 13

Asennus 14

Turvavarusteiden asentaminen 15

Sähköliitäntä 16

Neuvoja ja vinkkejä käytännön ongelmiin 17

Neuvoja ja vinkkejä teknisiin ongelmiin 18

Opi tuntemaan:

Liesi

SN 5009 SN 6009

1. Keittotaso
2. Vääntimet ja merkkivalot
3. Uuni
4. Jalusta
5. Säilytyslaatikko

Vääntimet ja merkkivalot

SN 5009

SN 3009 Elektro Helios 1 2 3 4 5

SN 6009 Elektro® Helios 1 2 3 4 5

1. Keittolevyjen tehonvalintavääntimet

2. Uunin toiminto-väännin

3. Uunin lämpötilan valitsin

4. Lieden merkkivalo

5. Uunin merkkivalo

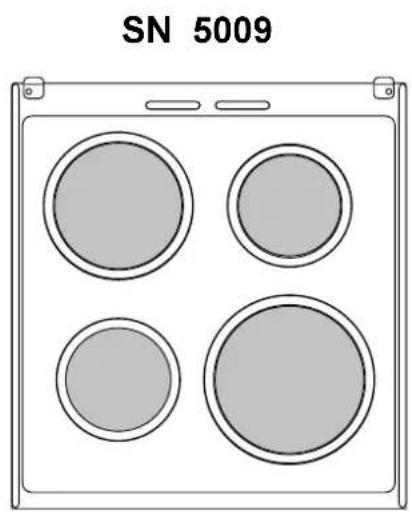

Keittolevyt

Liedessä on neljä valurautalevyä.

SN 5009

SN 6009

Uuni

Tiedot siitä miten käytät toimintoja, löydät kappaleesta "Lieden käyttö", sekä taulukoista käyttöohjeen lopussa. Voit valita seuraavista toiminnoista:

Ylä-/alalämpö

Ylälämpö

Alalämpö

Grilli

Uuni on pinnoitettu sileällä emalilla. Uunin luukun rakenne on kaksiosainen. Luukun lasit ovat sisäpinnoiltaan lämpöä heijastavat, jonka ansiosta luukun ulkopinnan lämpötila on alhainen. Katso kappaleesta "Hoito ja puhdistus", kuinka luukun osat voi puhdistaa.

Säilytyslaatikko

(vain mallissa SN 6009)

Uunin alla on varusteiden säilytyslaatikko. Laatikko avataan nostamalla hieman kahvasta ja vetämällä sitten ulospäin.

Turvavarusteet

• Lapsiturvallisuus paranee, jos luukun salpa eli lapsilukko ja keittotason suoja (lisävaruste) on toiminnassa.
• Lisäksi suosittelemme vähintään 40 cm leveää laskutilaa lieden molemmin puolin.

KEITTOTASON SUOJA asennetaan estämään lapsia kaatamasta kuumia nesteitä päälleen.

KAATUMISESTEEN pitää olla asennettuna, ettei liesi kaadu normaalia suuremmankaan kuormituksen yhteydessä, esim. jos lapsi istuu avonaisen uunin luukun päälle. Kaatumiseste toimii vain, jos liesi on työnnetty paikalleen.

LUUKUN SALVAN eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua.

Ennen lieden käyttöönottoa

Puhdista varusteet

Pese leivinpelti, uunipannu ym. lämpimällä vedellä ja astianpesuaineella. Huuhtele ja pyyhi kuivaksi.

Polta uunin suojarasva

Pidä lapsia silmällä! Uuni tulee erittäin kuumaksi.

1. Valitse ylä-/alalämpö ja korkein lämpötila. Uunin luukun pitää olla kiinni.
2. Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on lakannut.
3. Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja astianpesuaineella. Pyyhi kuivaksi.

Lieden käyttö

Keittolevyt

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittolevyjen vääntimet 0-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA,ÄLÄ KOSKAAN KÄYTÄ VETTÄ.

Keittolevyjen tehonvalintavääntimissä on kiinteät asennot 1-6. Asennossa 6 teho on suurimmillaan. Vääntimiä voi kääntää sekä myötä- että vastapäivään. Lieden punainen merkkivalo syttyy, kun väännin käännetään nolla-asennosta.

Alkuvaiheessa voit ensin kiehauttaa ruoan suurimmalla teholla ja pienentää sen jälkeen tehoa. Ajan myötä opit valitsemaan sopivan vääntimen asennon valmistettavan ruoan, ruokamäärän ja keittoastian mukaan. Käytä kantta energiankulutuksen alentamiseksi. Älä unohda kytkeä virtaa pois keittolevyistä!

Keittoastioiden valinta

Ajan- ja energiansäästön vuoksi pitäisi kattilan/paistinpannun pohjan olla

vähintään yhtä suuri kuin keittolevy. Jos pohja on liian pieni, ruoka palaa helposti kiinni levyyn mahdollisen ylikiehumisen yhteydessä.
· hieman kovera ts. kaarella sisäänpäin, koska se tasoittuu lämmetessään.

Alumiinilla on hyvä lämmönjohtokyky, mutta saattaa jättää tasolle hopeanvärisiä tahroja. Tahrat häviävät tehokkaalla puhdistuksella.

Ostaessasi uutta keittoastiaa, valitse mieluiten ruostumaton kerrospohjainen kattila.

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta.

Uuni kuumenee käytössä. Pidä lapsia silmällä.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi pizzalla. Pelti palautuu jäähtyessään alkuperäiseen muotoonsa. Uunissa voit käyttää:

YLÄ-/ALALÄMPÖÄ, ylä- ja alavastus kytkettynä

YLÄLÄMPÖÄ, ylävastus kytkettynä

ALALÄMPÖÄ, alavastus kytkettynä

GRILLIÄ, grillivastus kytkettynä

Kaikissa toiminnoissa keltainen merkkivalo palaa kuumennusvaiheessa ja sammuus kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisee virran syötön).

Leivonta/Ruoanlaitto

Noudata taulukon ohjeita. Kokeile pehmeitä kakkuja hammastikulla noin 5 minuuttia ennen täyttä aikaa. Voit silloin lyhentää tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen.

Paistaminen

Uunissa paistaminen on vaivatonta ja kätevää. Naudanliha, kuten paahto- ja sisäpaisti ovat maukkaimpia, jos ne valmistetaan 125°C lämmössä, vaikka se viekin enemmän aikaa. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, tällöin paistoliemi ei kuivu. Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistovatia tai uunipannua ja ota se uunista varovasti.

Paistinlämpömittarin käyttö

Parhaan tuloksen saavuttamiseksi lämpömittarin kärjen on oltava keskellä paistin paksuinta osaa, joka lämpenee viimeisenä. Uunin lämpö vaikuttaa lämpömittariin, minkä takia koko putkiosan on oltava lihan sisässä. Muista myös, että lämpömittari voi näyttää väärin mikäli mittarin kärki osuu rasvakerrokseen tai luuhun.

Aseta paisti esilämmitetyn uunin alaosaan. Kun liha on saavuttanut halutun lämpötilan, ota paisti ulos uunista, peitä se alumiinifoliolla ja anna jäähtyä noin 15 minuuttia. Näin liha on helpompi leikata ja paisti jää mehukkaammaksi.

Grillaus

Grillattavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) eivät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista. Kuivaa ruoka ja aseta se uuniritilälle. Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafileet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon ja lämpötilan valitsin haluttuun lämpötilaan, max 250°C. Aloita grillaus 3-5 MINUUTIN lämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa, ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

Leivontataulukko

Kakkupohja 175-200 1 30 - 40
Kääretorttu 225-250 2 / 3 5 - 7
Marengit 100-125 2 / 3 40 - 50
Muffinsit 225 2 / 3 10 - 12
Pikkuleivät murotaikinasta 175-200 2 / 3 5 - 10
Pikkupullat/Sämpylät 225 2 / 3 8- 12
Piparkakut 175 2 / 3 5 - 7
Pitkot/kranssit 200-225 1 15 - 20
Pitkulaiset, raskaat leivät 175-200 1 50 - 60
Pyöreät leivät	225	1 30 - 35
Reikäleivät	200-225 2 / 3 10 - 15
Sokerikakku, kevyt	175	1	35 - 45
Sokerikakku, raskas 150-175 1 50 - 60
Teeleivät	225-250	2 / 3	8 - 10
Vehnäsämpylät	225-250 2 / 3 8 - 12
Vuokaleivät/pitkulaiset
leivät, kevyet	200-225 1	30 - 40

Yleistä

Siirrä aina paistetut leivät tms. ritilälle. Peitä leivonnaiset leivinliinalla, paitsi ne joihin haluat rapean kuoren.

Pellin korkeuden valinta

Uunissa on neljä kannatinta (katso kuva).

① ② ③ ④

Ruoanvalmistustaulukko / grillaus

			[KSTZ]	MINUUTIT
Broileri 175 1 / 2Broilerinpuolikkaat * 200-225 1 40-50Filee (sian, naudan, riistan) 175 1 / 2Grillimakkara 250 3 / 4 5-8Jauhelihapihvi, pakastettu, 100 g 250 Kala	55-603 / 4 10-12
- keitetty	200		1
- omassa liemessä keitetty	100		1
- paistettu	200-225		1
Kinkku, tuore	175		1		70
Kohokkaat	175-200		2 / 3
Lapapaisti	175		1		75
Lihamureke	175-200		1 / 2
Lihapullat uunipannussa	225		2 / 3
Maksa, noin 1,5 cm		250 3 / 4	10-12
Munakkaat	200-225		2 / 3
Naudanpaisti	125		1		70-75
Paahtokylki *	175	200-225 1
Paahtopaisti	125		1		55-60
Paisti (vasikka, lammas, riista)		175	1		70-75
Paistokset	225 1 / 2
Pekonipannari	225		2 / 3
Pihvi, noin 1,5 cm		250 3 / 4	6-8
Piirakat	225 2 / 3
Pizza		250 2 / 3
Porsaankyljys, noin 1,5 cm		250 3 / 4	12-15
Porsaan selkäpaisti	175		1		80-85
Silakkapihvit	225 2 / 3
Uuniperuna	225		2 / 3
Vuoat, laatikot	200-225		1 / 2
Välikyljys, noin 1,5 cm		250 3 / 4	10-15

* Valitse alhaisempi lämpötila, kun käytät grillausmausteita tai -öljyjä.

Romutus

Irrota lieden kaapeli seinärasiasta.

Katkaise kaapeli niin läheltä lieden takaosaa kuin mahdollista.

Poista uunin luukun turvalukitus toiminnasta, ettei siitä ole vaaraa pikkulapsille.

Ota yhteyttä paikalliseen kierrätyskeskukseen lieden romuttamista varten.

Hoito ja puhdistus

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty astianpesuainetta. Älä käytä koskaan hankausaineita tai muita naarmuttavia aineita lieden puhdistukseen.

Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Noudata silloin seuraavia ohjeita. Älä unohda puhdistaa myös irrotettavan höyryaukon suojuksen alta. Suojuksen voit pestä astianpesukoneessa.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain kun liesi on sijoituspaikallaan.

Keittolevyt

Likainen keittolevyn pinta huonontaa lämmön johtumista levystä keittoastiaan. Pyyhi levyn pinta jokaisen käyttökerran jälkeen kostealla pyyhkeellä ja astianpesuaineella.

Puhdistus ja ruosteenestokäsittely

1. Puhdista levy perusteellisesti saippuoidulla teräsvillalla. Huuhtele ja kuivaa talouspaperilla.
2. Levitä, esim. pienellä kangastikulla, ohut kerros ruosteenestoainetta kuivalle, kylmälle levylle. Aineen voit hankkia valtuutetusta huoltoliikkeestä.
3. Polta aine kiinni keittolevyn kuumentamalla yhtä levyä kerrallaan täydellä teholla, korkeintaan viisi minuuttia. Kevyttä savua ja höyryä muodostuu, kun liotinaineet höyrystyvät.
4. Kaikki väri puhdistuu emalista (jonka on oltava kylmä) ja käsistä lakkabensiinillä.

Uuni

Jos uuni on hyvin likainen, menettele seuraavasti:

1. Poista kiinnitarttuneet roiskeet ja ylikiehumiset esim. puisella tai muovisella paistinlastalla.
2. Levitä sienellä uunin pohjalle suopaa, mieluimmin nestemäistä.
3. Sulje luukku. Valitse lämpötilaksi 100°C ja kytke ylä-/alalämpö ☐pin 10 minuutiksi.
4. Kun uuni on jäähtynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuivaksi.

Varo vaurioittamasta luukun lasia puhdistuksen yhteydessä. Jos lasin reunoihin tulee säröjä, se saattaa särkyä muutaman lämmityskerran jälkeen.

Uunin luukku voidaan irrottaa puhdistusta varten seuraavasti:

1. Avaa luukku, käännä saranasuojat auki, irrota luukku nostamalla 30° kulmassa.
2. Asenna luukku takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

30°

Lamput

Uunilampun vaihto

1. Käännä KAIKKI vääntimet NOLLA-ASENTOON ja varmista, ettei uuni ole lämmin.
2. Irrota suojalasi (katso kuva).
3. Irrota viallinen lamppu.
4. Asenna tilalle uusi E14-kannalla varustettu lamppu, jossa on merkinnät 230V, 25W ja 300°C.
5. Asenna suojalasi paikalleen.

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja, ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

1. Laatikossa on kannattimet, yksi molemmilla puolilla. Tyhjennä laatikko ja vedä sitä ulospäin niin pitkälle kuin se tulee.
2. Ota kiinni laatikon molemmilta puolilta niin läheltä liettä kuin mahdollista.
3. Nosta laatikkoa kevyesti ylöspäin kunnes sulut avautuvat.
4. Vedä laatikko pois kannattimilta.

Aseta laatikko takaisin kannattimille puhdistuksen jälkeen ja työnnä paikalleen.

Huolto

Lieden korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö ja/tai omaisuusvahinkoja.

Liedelle myönnetään ostopäivästä lukien kahden (2) vuoden takuu, joka kattaa materiaali- ja valmistusviat. Takuuehdot noudattavat alan yleisiä ehtoja, ja niitä on saatavana joko myyjälikkeestä tai maahantuojalta. Säilytä ostokuitti, jotta siitä voidaan määrittää takuun alkamispäivä.

Joitakin yksinkertaisia toimenpiteitä saa ja voi itse tehdä, mikäli liesi ei toimi moitteettomasti, katso sivut 17 ja 18. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200-2662 (0,95 mk/min + pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. [phone]. Korvaus huollosta voidaan periä myös takuuaikana:

· aiheettomasta valituksesta
· ellei käyttöohjeita ole noudatettu.

Lieden uunikammion oikealle sivulle kiinnitetyssä arvokilvessä on tiedot liedestä. Kopioi tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli

Tuotenumero

Sarjanumero

KULUTTAJANEUVONTA Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,95 mk/min.+pvm).

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle.

Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

Nämä toimitetaan lieden mukana:

· Emaloidut leivinpellit ja uunipannu
· uuniritilä
- kaatumiseste asennustarvikkeineen
· käyttöohje.

Keittotason suojan voi ostaa LISÄVARUSTEENA.

Tekniset tiedot

Oikeudet muutoksiin pidätetään

Tämä laite tävttää EN:n asettamat määräykset

89/336/EU ja 73/23 EEC.

IEC luokka Y

MITAT(mm) SN 5009 SN 6009

leveys 500 600

korkeus, toimitettaessa 900 900

syvyys 600 600

TILAVUUS (litraa)

uuni 37 42

LIITÄNTÄTEHO(W)

230 V - 400 V liesi 8225 8225

KEITTOLEVYT

Koko (mm)/Teho (W)

takavasen ∅180/1500W ∅145/1000W

takaoikea ∅145/1000W ∅180/1500W

etuvasen ∅145/1500W ∅180/2000W

etuoikea ∅180/2000W ∅145/1500W

LAMPUT

Merkkivalolamppu: glimlamppu

Uunilampun kanta E14, merkinnät 230-240V, 25W

Asennus

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö.

Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (katso kuva). Liesi voidaan myös asentaa seinän tai vaihtoehtoisesti korkean kaapin viereen.

Lieden jalusta on toimitettaessa sovitettu 900 mm työtasokorkeuteen ja 550 mm kalustesokkelisyvyyteen.

Lieden korkeusmittaa voidaan muuttaa korkeudelle 850 mm.

Jalustan korkeuden muuttaminen

1. Kallista liesi varovasti kyljelleen lattiaa vasten (katso kuva). Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin.
2. Irrota sokkelin peitelista.
3. Irrota säätöjalat "A" (4 kpl) ruuvaamalla. Katso kuva.
4. Irrota ruuvit "B" (kiinnitetty lieden pohjarunkoon) ristipääruuvimeissellillä, sokkeli irtoaa kokonaan. Katso kuva.
5. Aseta säätöjalat paikaileen. Katso kuva, kohta C.
6. Nosta liesi pystyasentoon ja asenna vaakasuoraan.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täytetty paistinpannu keittotasolle.

Lieden jalkoja voi tarvittaessa nostaa ja laskea. Säädä jalkoja moniotepihdeillä.

A B

Turvavarusteiden asentaminen

Kaatumiseste

Kaatumiseste pitää olla, asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Katso lieden mukana tulevaa kaatumisesteen asennuskuvaa.

1. Aseta asennuskuva lieden asennusaukon takaseinään (katso kuva).
2. Katso kuvasta mitat, jotka pätevät kummallekin puolelle. Mittaa kaatumisesteen paikka ja ruuvaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.
3. Työnnä liesi paikalleen.

Muista että kaatumiseste toimii vain jos liesi on työnnetty paikoilleen.

FASTÄTTNING LAV TIPP SKIDD NETTER AVTURNNET DE SPINN WALL STÅ RABBEN 2.10K SPINN UNSALTY FIRMING RABBEN 2.10K SPINN WALL STÅ RABBEN 2.10K SPINN WALL STÅ

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

Aseta keittotason suoja paikalleen painamalla suojan takaosaa, jotta se tarttuu tason reunoihin.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Liitäntäohje on liitäntäriman välittömässä läheisyydessä. Lieden liitäntäteho ja jännite on mainittu arvokilvessä, joka on lieden uunikammion oikealla sivulla.

Neuvoja ja vinkkejä käytännön ongelmiin

ONGELMA SYY TOIMENPITEET

Ruoka-/vehnäleivät, pehmeät kakut eivät nouse. leivonnainen nousee ensin ja sen tai reseptin suosituksiin.jälkeen laskee ja jää litteäksi.	Jos uunin lämpötila on liian alhainen, Vertaa valittua lämpötilaa taulukoneiin ja sen tai reseptin suosituksiin.	vertaa valittua lämpötilaa taulukoneiin ja sen tai reseptin suosituksiin.
	Ruoka-/vehnäleipätaikina ei ole Ruoka-/vehnäleipätaikina on kohonnut oikein. Liian pitkä kohotus kohotettava vedottomassa tilassaleivonnen jälkeen jättää leivonnaiset huoneenlämmössä. Painettaessalitteiksi. taikinaa kevyesti on painauman	tasoituttava itsestään. Tarkistakohotusaika reseptistä
	Liian vähän hiivaa tai leivinjauhetta. Tarkista reseptistä, että olet mitannut oikean määrän.
	Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.	Tarkista aina nesteen lämpötila, ennen kuin lisäät sen. Tuorehiivalle 37°C, kuivahiivalle 45-50°C.
Ruoka-/vehnäleivästä, pehmeistä kakuista tulee kuivia.	Leivän kuivumisen syynä voi olla liian pieni nestemäärä, liian suuri jauhomäärä tai väärä jauholaatu.	Tarkista reseptistä, että olet valinnut oikean jauholaadun ja oikean määrän jauhoja/nestettä.
	Jos uunin lämpötila on liian alhainen, leivonnaiset joutuvat paistumaan uunissa liian kauan ja kuivuvat.	Tarkista, että olet asettanut oikean lämpötilan.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivonnaiset tummuvat liikaa ennen kypsymistä.	Tarkista, että olet asettanut oikean lämpötilan.
	Liian korkealle asetettu leivonnainen/ ruokalaji saa tavallisessa paistossa että liikaa ylälämpöä. Vaikutus on päinvastainen asetettaessa pelti liian alas.	Tarkista taulukosta tai reseptistä, olet valinnut oikean kannatin-korkeuden.
Leivonnaiset/ruoat ovat vaaleita.	Uunin pohjalle asetettu alumiinifolio, leivinpelti tai uunipannu estää alalämmön siirtymistä ja saattaa vaurioittaa uunin emalipintaa.	Tarkista, ettei uunin pohjalla ole mitään.
	Vaaleissa kakkuvuoissa kakut pais-tuvat vaaleammiksi kuin tummissa vuoissa.	Vaihda mahdollisesti tummempiin vuokiin.

Neuvoja ja vinkkejä teknisiin ongelmiin

Älä tee mitään, mikä voisi aiheuttaa henkilö- tai tuotevaurioita. Mikäli vika ei korjaannu alla olevilla toimenpiteillä, ota yhteys valtuutettuun huoltoliikkeeseen.

ONGELMA SYY TOIMENPITEET

Liesi ei toimi tai osittain epäkun-nossa. viallinen sulake	Liesi ei saa virtaa.	Tarkista sulake ja tarvittaessa vaihda
	Vikavirtasuoja on lauennut. Tarkista, että se on kytketty.
Keitto/paistoajat ovat pitkiä.	Kattila/paistinpannu on sopimaton.	Valitse hieman koverapohjainen kattila tai paistinpannu.Liesikäyttöön sopivilla lasi- ja posliiniastioilla on huonompi lämmönjohtokyky kuin esim. alumiiniastioilla.
	Väärä vääntimen asento. Yleensä on parasta ensin kiehauttaa ruoka suurimmalla teholla ja alentaa tehoa sen jälkeen.
Uunivalo ei toimi. Lamppu on rikki. Vaihda viallinen lamppu uuteen
Keittolevyt ovat ruosteisia	Liettä käytetään harvoin esim.kesämökillä.	käsittele keittolevyt ruosteen estoaineella säännöllisesti
	Keittolevynsuojus	Älä koskaan laita suojusta likaiselle tai kostealle levylle. Lika sitoo kosteutta ja edistää näin ruosteen muodostumista.

Oy Electrolux Kotitalouskoneet Ab- Elektro Helios

Teollisuuskatu 1aA - puh. (09) 39 611
