KÄYTTÖOHJE SN5250 ELEKTRO HELIOS

Pakkauksen purkaminen 4

Varusteet 4

Turvavarusteet 5

Kaatumiseste 5

Keittotason suoja (lisävaruste) ...... 5

Luukun salpa 6

Ennen lieden käyttöönottoa.... 7

Yleistä 7

Puhdista varusteet 7

Kuumenna keittolevyt 7

Polta uunin suojarasva 7

Toimintopaneeli....8

Merkkivalolamput 8

Keittolevyt 9

Keittotason käyttäminen 9

Keittolevyjen puhdistaminen ..... 11

Turvatoiminnot ....12

Uuni 13

Uunin toiminnot 13

Hyödyllisiä ohjeita 14

Puhdistus ja hoito 16

Asennus 18

Jalustan korkeuden muuttaminen . 18

Asennus vaakasuoraan 18

Sähköliitäntä 19

Huolto 20

Tekniset tiedot 21

Taulukot 22

Leivontataulukko 22

Pellin korkeuden valinta 22

Ruoanvalmistustaulukko & grillaus 23

Neuvoja ja vinkkejä käytännön

ongelmiin 24

Neuvoja ja vinkkejä 25

Romutus 25

Innehåll

Säkerhet 26

Spisen 27

Uppackning 27

Tillbehören 27

Liedet kehittyvät ja uudessa liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti ja tutustu uuden lietesi käyttöön ja sen toimintoihin. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten. Ota yhteyttä, jos sinulla on kysyttävää lieden ominaisuuksista tai sen toiminnasta. Yhteydenottotiedot löydät kohdasta "Huolto".

Teksti, joka on merkitty VAROITUSKOLMIO-symbolilla sisältää tietoa lieden turvallisesta käytöstä. LUE NE KOHDAT HUOLELLISESTI, jotta et turhaan vahingoittaisi itseäsi, muita tai liettä.

Lapset

Lapset ovat luonnostaan uteliaita ja kiinnostuneita kaikesta, jopa liesistä. Haluamme turvallisuuden vuoksi painottaa muutamia asioita, jos sinulla on lapsia:

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtochoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Keittotason suojan tulee olla asennettu ja luukkujen turvasalvan toiminnassa.

Anna lasten olla mukana lieden käyttämisessä, mutta kerro heille, että kattilat, taso ja uuni kuumenevat ja pysyvät kuumana vielä jonkun aikaa käytön jälkeenkin. PALOVAMMAN VAARA!

Asennus

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/tai omaisuusvahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

KAATUMISESTIENI tulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

Käyttö

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä vääntimet nollaasentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Käytä vain keittolevyä ja uunia varten suunniteltuja astioita.

Varmista, että lieden vääntimet ovat nolla-asennossa, kun liettä ei käytetä.

Varoitus! Uunissa ei saa käyttää alkoholia eikä muita vastaavia nesteitä, jotka saattavat muodostaa räjähtäviä kaasuja tai muita aineita, jotka saattavat aiheuttaa tulipalon tai räjähdyksen.

Tällaisia aineita on käytettävä liedellä erittäin varovasti. Esimerkiksi liekittäminen konjakilla tai muulla alkoholilla saattaa aiheuttaa liedellä olevien rasvaroiskeiden syttymisen, mistä on seurauksena vakava tulipalo. Myös tulenlieskat ja palavat rasvatahrat saattavat aiheuttaa henkilövahinkoja.

Puhdistus

Pidä keittolevyt ja uuni puhtaina hygienia- ja turvallisuussyistä. Rasva ja roiskeet käryävät kuumen- nettaessa ja aiheuttavat pahimmassa tapauksessa pal- ovaaran.

Hoito ja huolto

Nollaa kaikki vääntimet ennen viallisen lampun vaihtoa.

Huollot ja tarvittavat korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesirasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

Liesi

I Höyryaukko
2 Keittotaso
3 Ohjauspaneeli ja VÄÄNTIMET
4 Uuni
5 Säilytyslaatikko
6 Jalusta

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Avaa luukku, nosta liettä varovasti uunin yläreunasta ja vedä liesi ulos.

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle.

Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

NÄMÄ TOIMITETAAN LIEDEN MUKANA:

• Emaloidut leivinpellit ja uunipannu
  • Uuniritilä
  • Kaatumiseste asennustarvikkeineen
• Käyttöohje

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA:

• Keittotason suoja asennustarvikkeineen

Turvavarusteet

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila (KATSO KUVA). Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimukset, jos seuraavat varusteet/toiminnot on asennettu:

Kaatumiseste

Kaatumiseste pitää olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 18.

NÄIN ASENNAT KAATUMISESTEEN PAIKALLEEN:

Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (KATSO KUVA).
2 Katso kuvasta mitat, jotka pätevät kummallekin puolelle. Mittaa kaatumisesteen paikka ja ruu- vaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM! Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

3 Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

Muista, että kaatumiseste toimii vain jos liesi on työnnetty paikalleen.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

I Paina tulpat etummaisiin reikiin.
2 Aseta suoja keittotasolle niin, että tulpat ovat reunan yläpuolella.
3 Käännä suojaa vinosti alaspäin ja
4 sitten ylöspäin niin, että suojan päätyjen reunat tart- tuvat tason reunoihin.
5 Lukitse takimmaisilla tulpilla.

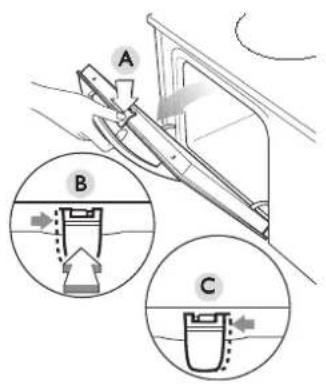

Luukun salvan eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Salpa on kytketty tehtaalla toimintaan, mutta sen voi poistaa toiminnasta tarvittaessa.

LUUKUN TURVASALPA ELI LAPSILUKKO

Paina salpa (A) alas, kun haluat AVATA uunin luukun. Salpaa voi tarpeen mukaan pitää toiminnassa tai sen voi poistaa toiminnasta. Lukitustapaa muutettaessa on aina ensin tarkistettava, ettei uuni ole kuuma.

LAPSILUKON POISTAMINEN TOIMINNASTA (B):

Paina salpa alas ja työnnä luukun yläreunassa olevaa kielekettä pari millimetriä oikealle.

Työnnä luukun yläreunassa olevaa kielekettä pari mil- limetriä vasemmalle.

A B C

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty astianpesuainetta. Älä käytä koskaan hankausaineita tai muita naarmuttavia aineita lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Noudata silloin seuraavia ohjeita. Älä unohda puhdistaa myös irrotettavan höyryaukon suojuksen alta. Suojuksen voit pestä astianpesukoneessa.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese lei vinpelti, uunipannu ym. lämpimällä vedellä ja astianpesuaineella. Huuhtele ja pyyhi kuivaksi.

Kuumenna keittolevyt

Keittolevyt on käsitelty ruosteenestoaineella, joka kiinnittyy keittolevyihin paremmin, jos levyjä kuumennetaan ennen käyttöä.

Kuumenna yhtä levyä kerrallaan täydellä teholla enintään 5 minuutin ajan. Muista pitää levyjä silmällä, ettei kukaan polta niissä itseään. Liuotinaineen jäänteet savuavat hieman höyrystyessään. Älä polta uunin suojarasvaa, ennen kuin olet kuumentanut kaikki levyt.

Polta uunin suojarasva

Pidä lapsia silmällä!

Uuni tulee erittäin kuumaksi.

1 Valitse □ ylä-/alalämpö ja korkein lämpötila. Uunin luukun pitää olla kiinni.
2 Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on lakannut.
3 Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja astianpesuaineella. Pyyhi kuivaksi.

la LIEDEN merkkivalo
Ib UUNIN merkkivalo
2 UUNIN lämpötilan valitsin
3 UUNNIN toimintoväännin
4 KREITTOCEVYJEN tehonvalintavääntimet
5 Liesilukko

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

Keittolevyt

Liedessä on neljä valurautalevyä. Kaksi oikeanpuolista keittolevyä ovat salamalevyjä, jotka on merkitty punaisella merkillä ja varustettu ylikuumenemissuojalla.

Ø 145 mm Ø 180 mm Ø 180 mm Ø 145 mm

Keittotason käyttäminen

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittolevyjen vääntimet 0-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Levyissä on kiinteät asennot 0–6. Asennossa 6 teho on suurimmillaan. Vääntimiä voi kääntää sekä myötä-että vastapäivään.

Ajan myötä opit valitsemaan sopivan vääntimen asennon valmistettavan ruoan, ruokamäärän ja keittoastian mukaan.

Keittäminen

Voit käyttää korkeinta tehoa kiehauttamiseen ja sen jälkeen asettaa alemman tehon ruoan kypsentämiseen ja hauduttamiseen. Veden kiehumisääni ja vesikuplien koko auttavat valitsemaan oikean tehoalueen.

MIETO TEHO: Melkein äänetön kiehuminen, hieman poreileva vesi. Sopiva puurojen hauduttamiseen, kalan kypsentämiseen sekä vihannesten, kuten herneiden ja parsakaalin keittämiseen.

KESKI TEHO: Kiehuva ääni, hiilihappopitoisen juoman kokoiset poreet. Sopii suurimmalle osalle keitettäviä ruokatarvikkeita, esim. punajuuret ja liha.

KORKEA TEHO: Ääni hiljenee ennen kiehumisen alkamista. Poreileva vesi. Sopiva kiehauttamiseen.

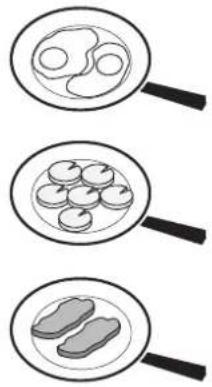

Paistaessasi saat parhaan tuloksen, kun paistettava ruoka ei ole jääkaappikylmää ja ruokamäärä peittää korkeintään 2/3 osaa paistinpannun pohjasta.

Lisää margariini/voi paistinpannuun ja aseta tehoalue väännintä kääntämällä. Rasvan väri kertoo, milloin paistaminen voidaan aloittaa. Näet värin helposti painamalla teräksisen paistinlastan pannun pohjaa vasten, kun rasva ei enää sihise.

MIETO TEHO: Hieman ruskea rasva. Sopii esim. munien, raa'an perunan, sipulin, kyljysten ja pihvien, sekä kokonaisen kalan paistamiseen.

KESKI TEHO: Keskiruskea rasva. Sopii useimpien ruokien paistamiseen, esim. jauheliha, lihakuutiot, makkara ja ohuet kalafileet, sekä ohukaiset.

KORKEA TEHQ: Tummanruskea rasva. Sopiva ohuiden pihvien nopeaan paistamiseen. Ole varovainen, rasva palaa helposti.

Kattilan/paistinpannun valinta

Ajan- ja energiansäästön vuoksi pitäisi kattilan/paistinpannun pohjan olla

• yhtä suuri kuin keittolevyn. Liian pieni pohjan halkaisija lisää vaaraa, että ruoka palaa kiinni levyyn ylikiehumisen yhteydessä
• tasainen. Epätasainen pohja pidentää keitto-aikaa.

Levyn lämpö vaikuttaa keittoastiaan. Hankkiessasi uusia keittoastioita, valitse mielummin kerrospohjaisia teräskattiloita.

Säästä energiaa!

• Käytä kantta keittoastialla, niin energiankulutus alenee.
• Käytä jälkilämpö hyväksi.
• Höyryttämällä kypsentäminen, painekeittimen käyttö ja puhtaat keittolevyt alentavat energiankulusta.
• Epätasainen keittoastian pohja lisää energian kulutusta n. 30%.

Keittolevyjen puhdistaminen

Likainen keittolevyn pinta huonontaa lämmön johtumista levystä keittoastiaan. Pyyhi levyn pinta jokaisen käyttökerran jälkeen kostealla pyyhkeellä ja astianpesuaineella.

Puhdistus ja ruosteenestokäsittely

1 Puhdista levyt perusteellisesti saippuoidulla teräsvillalla. Huuhtele ja kuivaa talouspaperilla.
2 Levitä, esim. pienellä kangastilkulla, ohut kerros ruosteenestoainetta kuivalle, kylmälle levylle. Aineen voit hankkia valtuutetusta huoltoliikkeestä.
3 Polta aine kiinni keittolevyyn kuumentamalla yhtä levyä kerrallaan täydellä teholla, korkeintaan viisi minuuttia. Kevyttä savua ja höyryä muodostuu, kun liuotinaineet höyrystyvät.
4 Kaikki väri puhdistuu emalista (jonka on oltava kylmä) ja käsistä lakkabensiinillä.

Uunin lämpötilanvalitsimeen on asennettu salpa ja siinä on kaksi toimintoa. Halutessasi kytkeä liesilukon toimintaan, valitse tarpeen mukaan yksinkertainen tai kaksoistoiminto. HUOM! Lieden päävirransyöttö ei katkea.

YKSINKERTAINEN TOIMINTO: Lieden levyiltä ja uunin käytöltä on katkaistu virta, kun uunin lämpötilan valitsin on käännetty off- asentoon.

KAKSOISTOIMINITÖ: Kun salpa on toiminnassa, virtalukon avaamiseen tarvitaan kahden käden otetta. Silloin lasten on vielä vaikeampi "käyttää" liettä.

Yksinkertainen toiminto

Lukitse liesi näin (KATSO KUVA A): Käännä termostaatin väännin vastapäivään OFF-asentoon.

Tee näin, kun haluat käyttää liettä:

I Käännä väännin myötäpäivään nolla-asentoon (ts. kunnes väännin osoittaa kohtisuoraan klo 12.00).
2 Liettä voi nyt käyttää normaalisti. Varmista, että vain käyttämäsi toiminnot on valittuna. (Joku on saattanut käännellä vääntimiä virtalukon ollessa suljettu.)

Kaksoistoiminto

Salpa pitää asettaa toimintaan, ennen kuin voit käyttää tätä toimintoa (KATSO KUVA B):

1 Varmista, että uunin lämpötilan valitsin on "nolla-asennossa" ts. väännin osoittaa kohtisuoraan klo 12.
2 Työnnä pöytäveitsi vääntimen taakse ja irrota väännin kevyesti vipuamalla.
3 Poista punainen holkki.
4 Asenna väännin takaisin "nolla-asennossa"

Jatkossa voit lukita lieden vain kääntämällä termostaatin väännin vastapäivään OFF-asentoon (KATSO KUVA A).

TEE NÄIN, KUN HALUAT KÄYTTÄÄ LIETTÄ

(KATSO KUVA C):

I Työnnä salpaa vasemmalle ja
2 käännä väännintä myötäpäivään nolla-asentoon (ts. kunnes väännin osoittaa kohtisuoraan klo 12.00).
3 Liettä voi nyt käyttää normaalisti. Varmista, että vain käyttämäsi toiminnot on valittuna. (Joku on saattanut käännellä vääntimiä virtalukon ollessa suljettu.)

OFF °C

A

0-π OFF

B 0-π I c 0-π

C

Uunissa on irrotettavat uunikannattimet, joissa on kolme kannatintasoa. Voit katsoa tämän käyttöohjeen Leivonta- ja ruoanlaittotaulukoista, mikä kannatintaso on sopiva eri uunitoiminnolle ja eri lämpötiloille.

Kaikissa toiminnoissa merkkivalo palaa kuumennus-vaiheessa ja sammuu kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisee). Valitaksesi uunitoiminnon, käännä uunin toimintoväännintä myötäpäivään haluamasi toimin-non kohdalle (katso alla).

UUNISSA ON SEURAAVAT TOIMINNOT:

Valaistus

Uunin valaistus syttyy automaattisesti aina, kun valitset toimintoja. Voit halutessasi kytkeä ainoastaan valon, ilman että mikään muu toiminto on kytkettynä.

Ylä-/alalämpö

Ylä- ja alavastus kytkettynä.

Ylälämpö

Ylävastus kytkettynä.

Alalämpö

Alavastus kytkettynä.

Grilli

Grillivastus kytkettynä.

Pikakuumennus

Grilli- ja alavastus kytkettynä. Uuni lämpiää 200°C:een noin 7 minuutissa. Voidaan käyttää myös kuorrutuksen yhteydessä.

Hyödyllisiä ohjeita

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta. Uuni kuumenee käytössä. PIDÄ LAPSIA SILMÄLLÄ.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi pizzalla. Pelti palautuu jäähtyessään alkuperäiseen muotoonsa.

Miten valita oikea uunitoiminto? Seuraavassa käytännön neuvoja ja vihjeitä miten valitset uunitoiminnon valmistaessasi erilaisia ruokalajeja:

Leivonta

Noudata taulukon ohjeita. Kokeile pehmeitä kakkuja hammastikulla noin 5 minuuttia ennen täyttä aikaa. Voit lyhentää tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen. Kirkkaissa alumiinivuoissa pais-tetut kakut ovat yleensä vaaleita. YLÄ-/ALALÄMPÖ antaa tasaisen värin koko pinnalle.

Ruoanvalmistus

Noudata taulukon ohjeita.

Paistaminen

Uunissa paistaminen on vaivatonta ja kätevää. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, tällöin paistoliemi ei kuivu. Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistovatia tai uunipannua ja ota se uunista varovasti.

Paistolämpömittarin käyttö

Parhaan tuloksen saavuttamiseksi lämpömittarin kärjen on oltava keskellä paistin paksuinta osaa, joka lämpenee viimeisenä. Uunin lämpö vaikuttaa lämpömittariin, minkä takia koko putkiosan on oltava lihan sisässä. Muista myös, että lämpömittari voi näyttää väärin mikäli mittarin kärki osuu rasvakerrokseen tai luuhun.

Aseta paisti esilämmitetyn uunin alaosaan. Kun liha on saavuttanut halutun lämpötilan, ota paisti ulos uunista, peitä se alumiinifoliolla ja anna jäähtyä noin 15 minuuttia. Näin liha on helpompi leikata ja paisti jää mehukkaammaksi.

Grillaus

Grillattavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) eivät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista. Kuivaa ruoka ja aseta se uuniritilälle. Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafileet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon 📋 ja lämpötilan valitsin haluttuun lämpötilaan, max 250°C. Aloita grillaus 3–5 minuutin lämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa, ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

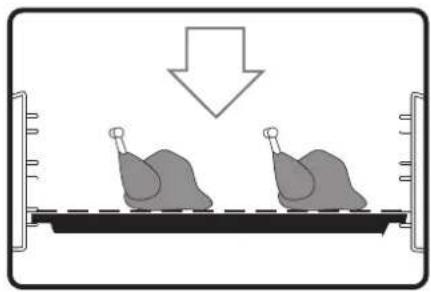

S Pikakuumennus (gratinointi)

Antaa väriä kuorrutuksiin esim. paistoksiin ja lämpimiin voileipiin. Tätä toimintoa voit myös käyttää uunin pikakuumentamiseksi asetettuun lämpötilaan. Kun uuni on lämmennyt haluamaasi lämpötilaan, valitset haluamasi uunitoiminnon. Uuni kuumenee 200°C:seen n. 9-10 minuutissa. Älä valitse tätä toimintoa, jos aioit paistaa pikkuleipiä tai marenkeja.

Uuni on pinnoitettu sileällä emalilla. Katso kappaleesta "Uunin luukku", kuinka luukun osat voi puhdistaa.

JOS UUNI ON HYVIN LIKAINEN, MENETTELE SEURAAVASTI:

1 Poista kiinnitarttuneet roiskeet ja ylikiehumiset esim. puisella tai muovisella paistinlastalla.
2 Levitä sienellä uunin pohjalle suopaa, mielui min nestemäistä.
3 Sulje luukku. Valitse lämpötilaksi 100°C ja kytke ylä-/alalämpö noin 10 minuutiksi.
4 Kun uuni on jäähtynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuiivaksi.

Uunin luukku

LASIEN VÄLIN PUHDISTAMINEN

Varo vaurioittamasta luukun lasia puhdistuksen yhteydessä. Jos lasin reunoihin tulee säröjä, se saattaa särkyä muutaman lämmityskerran jälkeen.

I Varmista, ettei uuni ole lämmin ja että luukun salpa on toiminnassa, ennen kuin irrotat ulomman lasin.
2 Avaa sitten luukku ja aseta saranakaarien väliin esim. rullatut patalaput (KATSO KUVA). Ne estävät luukkua sulkeutumasta. Käännä luukku sitten ylös.
3 Pidä kiinni luukun kahvasta, paina luukun yläreunan kaksi jousta sisään ja vapauta lasi.
4 Aseta lasi ikkunanpesuaineella tehdyn puhdistuksen jälkeen molemmista reunoistaan (KATSO KUVA) pienen koukun päälle. Varmista, että luukku kiinnittyy hyvin molemmilta puolilta.
5 Paina sitten luukun yläreunan kaksi jousta sisään ja paina lasi paikalleen.
6 Poista patalaput.

I Käännä kaikki vääntimet nolla-asentoon ja varmista, ettei uuni ole lämmin.
2 Irrota suojalasi (KATSO KUVA)
3 Irrota viallinen lamppu.
4 Asenna tilalle uusi E14-kannalla varustettu lamppu, jossa on merkinnät 230-240V, 15W ja 300°C.
5 Asenna suojalasi paikalleen.

Uunivarusteet

Irrota uunikannattimet alakulmasta (1), nosta vinosti ylöspäin ja poista ne uunista (2). Pese kannattimet ja ritilä (kuten myös muut mahdolliset grillausvarusteet) käsin tai astianpesukoneessa. Mikäli kannattimet ovat erittäin likaiset, liota niitä ennen kuin esim. puhdistat ne saippuoidulla teräsvillalla.

Leivinpelti, reikäpellit ja uunipannu pyyhitään talouspaperilla käytön jälkeen ja voidaan tarvittaessa pestä käsin. Kiinnipalanutta likaa voi kaapia esim. puu- tai muovilastalla (ei kuitenkaan reikäpeltiä).

Säilytyslaatikko

I Tyhjennä laatikko puhdistusta varten. Vedä laatikko auki "pysäytttimeen" asti.
2 Nosta laatikkoa kahvasta, jotta se vapautuu takareunan pysäyttimestä.
3 Vedä laatikko kokonaan auki ja nosta se pois.
Aseta puhdistuksen jälkeen laatikon pyörät kannattimille (KATSO KUVA). Nosta laatikkoa hieman työntäessäsi sitä sisään, jotta pysäytin ei tarttuisi kannattimiin.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (KATSO KUVA). Liesi voidaan myös asentaa seinän tai vaihtoehtoisesti korkean kaapin viereen.

Lieden jalusta on toimitettaessa sovitettu 90 cm työtasokorkeuteen ja 55 cm kalustesokkelisyvyyteen. Ellei tämän lieden korkeusmitta ole sopiva, sitä voidaan muuttaa korkeudelle 88 tai 85 cm (katso alta). Tarkista, ettei lieden johto jää puristuksiin liettä liikutettaessa.

55 90 88 85

Jalustan korkeuden muuttaminen

1 Kallista liesi varovasti etuosa lattiaa vasten (KATSO KUVA). Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin.
2 Ole varovainen, lieden alla on teräviä reunoja Irrota ruuvi A (1 KPL) jalustan takaosan keskellä sekä ruuvit B (4 KPL, KATSO KUVA).
3 Siirrä jalustan sisempi osa haluamallesi korkeudelle, joko 85, 87 tai 90 cm (KATSO KUVA).
4 Kiinnitä uudelleen ruuvit A ja B.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täytetty paistinpannu tasolle. Ensin lieden vasemmalle tai oikealle sivureunalle, sitten etureunalle.

Lieden jalkoja ja pyöriä voi tarvittaessa nostaa ja laskea (-6, +12 mm) jalustan etupuolelta. Säädä etujalat moni- otepihdeillä ja takapyörät ristipää ruuvitaltalla.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Lieden liitäntäohje on lieden takaosassa. Lieden liitäntäteho ja jännite on mainittu lieden arvokilvessä (katso lieden oikealta sivulta).

HUOM! Kun liitetään puolikiinteästi, pitää kiinteään sähköverkoon asentaa kaikkinapainen kytkin liettä varten. Mikäli liesi liitetään liesipistotulpalla, ei erillistä kytkintä tarvita.

Huelto

Lieden korjaukset saa suorittaa vain asennus-oikeudet omaava huoltoliike tai henkilö. Puut-teellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö – ja/tai omaisuus-vahinkoja.

Joitakin yksinkertaisia toimenpiteitä saa ja voi itse tehdä, mikäli liesi ei toimi moitteettomasti, katso sivut 24 ja 25.

Takuu

Liedelle myönnetään ostopäivästä lukien kahden (2) vuoden takuu, joka kattaa materiaali- ja valmistusviat. Takuuehdot noudattavat alan yleisiä ehtoja, ja niitä on saatavana joko myyjälikkeestä tai maahantuojalta. Säilytä ostokuitti, jotta siitä voidaan määrittää takuun alka-mispäivä.

Huollot ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 €/min (0,95mk/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moiteettoman toiminnan, vaadi aina käytettävksi sopivinta, siis alkuperäistä varaosaa. Huollosta vastaa Oy Electrolux Kotitalouskoneet Ab -HUOLTOLUX, Porissa, puh. [phone]. Korvaus huollosta voidaan perä myös takuuaikana:

• aiheettomasta valituksesta
- ellei käyttöohjeita ole noudatettu.
- Mainitse soittaessasi tuotteen merkki.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 €/min (0,95mk/min) + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostütse osoitteessa [e-mail]. Lieden oikealle sivulle kiinnitetyssä arvokilvessä on tiedot liedestä. Kopioi tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli:
Tuotenumero
Sarjanumero
Ostopäivä

Oikeudet muutoksiin pidätetään. Tämä laite täyttää EN:n asettamat määräykset 89/336/EU ja 73/23 EEC.

SN 5250

Leveys (mm): 497 497

Korkeuss,

toimitettaessa (mm): 900 900

Syvyys (mm): 595 595

Tilavuus, uuni (litraa): 36

Liitäntäteho 2

30V-lliesi (W): 8915

	°C Minuutit		M
Kakkupohja	175–200 A 30–40
Kääretorttu	225–250 K 5–7	K	5–7
Marengit	100–125 K 40–50	K	40–50
Muffinssit	225 K 10–12	K	10–12
Murotaikinapilkuleivätt	175–200 K 5–10	K	5–10
Piparkakut	175 K 5–7	K	5–7
Pitkot/kranssit	200–225 A 15–20
Pitkulaiset leivät, raskaat	175–200 A 50–60
Pullat, ruoka– & kahvileivät	225 K 8–12
Pyöreat leivät	225 A 30–35
Reikäleivät	200–225 K 10–15
Sokerikakku, kuohkea	175 A 35–45
Sokerikakku, tiivis	150–175 A 50–60
Sämpylät	225–250 K 8–10
Teeleivät	225–250 K 8–10
Vuokaleivät,/pitkulaiset leivät, kevyet	200–225 A 30–40

Pellin korkeuden valinta

UUNISSA ON KOLME KANNATINTASOA (KATSO KUVA):

Y= Uunin yläosa (kannatintaso 3)

K= Uunin keskiosa (kannatintaso 2)

A= Uunin alaosa (kannatintaso 1)

Ruoanvalmistustaulukko & grillaus

Max. 250°C grillauksessa	°C °C	Minuutit			°C
Broileri	175 K
Broilerinpuolikkaat *		200 – 225	40 – 50	A
Entrecôte, n. 1,5 cm		250	10	-15 Y
Filee (sika, nauta, riista)	175 A/K 55 – 60
Grillimakkara		250 5 – 8	Y
Jauhelihapihvi, pakastettu 90 g		250 10 –12 Y
Kala
-keitetty		200 A
-omassa liemessä keitetty		100 A
-paistettu		200 – 225 A
Kinkku, tuore	175 A 70
Kohokkaat	175 – 200			K
Lapapaisti	175 A 75
Lihamureke	175 – 200			A/K
Lihapullat uunipannussa	225 K
Munakkaat	200 – 225			K
Naudanpaisti	125 A	70 – 75
Paahtokylki*	175 200 – 225 A
Paahtopaisti	125 A	55 – 60
Paisti (vasikka, lammas, riista)	175 A	70 – 75
Paistokset	225 A/K
Pekonipannukakku	225 K
Pihvi, n. 1,5 cm		250 6 – 8	Y
Piirakat	225 K
Pizza				K
Porsaan selkäpaisti	175 A	80 – 85
Porsaankyljys n. 1,5 cm		250	12 – 15 Y
Sian selkäpaisti n. 1,5 cm		250 15 –20 Y
Silakkapihvit	225 K
Uuniperuna	225 A/K
Vuoat, laatikot	200 – 225			A/K

* Valitse alhaisempi lämpötila, kun käytät grillausmausteita tai –öljyjä.

Neuvoja ja vinkkejä käytännön omgelmiin

Ongelma Syy Toimenpiteet

Ruoka-/vehnäleivät, pehmeät kakut eivät nouse.	Jos uunin lämpötila on liian alhainen, leivonnainen nousee ensin ja sen jälkeen laskee ja jää litteäksi.Ruoka- /vehnäleipätaikina ei ole kohon-nut oikein. Liian pitkä kohotus leivonnan jälkeen jättää leivonnaiset litteiksi.Liian vähän hiivaa tai leivinjauhetta.Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.	Vertaa valittua lämpötilaa taulukon tai reseptin suosituksiin.Ruoka- /vehnäleipätaikina on kohotet-tava vedottomassa tilassa huoneenläm-mössä. Painettaessa taikinaa kevyesti on painauman tasoituttava itsestään. Tarkista kohotusaika reseptistä.Tarkista reseptistä, että olet mitannut oikean määrän.Sopiva nesteen lämpötila tuorehiivaa käytettäessä on 37°C. Kuivahiiva käytettäessäsi tarkista nesteen lämpötila kuivahiivapakkauksesta.
Ruoka-/vehnäleivästä, pehmeistä kakuista tulee kuivia.	Leivän kuivumisen syynä voi olla liian pieni nestemäärä, liian suuri jauhomäärä tai väärä jauholaatu.Jos uunin lämpötila on liian alhainen, leivonnaiset joutuvat paistumaan uunissa liian kauan ja kuivuvat.	Tarkista reseptistä, että olet valinnut oikean jauholaadun ja oikean määrän jau-hoja/nestettä.Tarkista, että olet asettanut oikean lämpö-tilan.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivon-naiset tummuvat liikaa ennen kypsymistä.Liian korkealle asetettu leivonnainen/ ruokalaji saa tavallisessa palstossa liikaa ylälämpöä. Vaikutus on päinvastainen ase-tettaessa pelti liian alas.Pikakuumennus on kytketty.	Tarkista, että olet asettanut oikean lämpö-tilan.Tarkista taulukosta tai reseptistä, että olet valinnut oikean kannatinkorkeuden.Tarkista toimintovääntimen asento ja val-itse haluamasi toiminto.
Leivonnaiset/ruoat ovat vaaleita.	Uunin pohjalle asetettu alumiinifolio, leivinpelti tai uunipannu estää alalämmön siirtymistä ja saattaa vaurioittaa uunin emalipintaa.Vaaleissa kakkuvuoissa kakut paistuvat vaaleammiksi kuin tummissa vuoissa.	Tarkista, ettei uunin pohjalla ole mitään.Vaihda mahdollisesti tummempiin vuokiin.

Neuvoja ja vinkkejä

Älä tee liedelle mitään, mikä voisi aiheuttaa henkilövahinkoja tai vaurioittaa tuotetta. Seuraavassa on lueteltu neuvoja ja vinkkejä, joilla saat itse yrittää ratkaista ongelmat. Mikäli vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

Ongelma Syy/Toimenpide

Liesi ei saa virtaa

Tarkista, että

• SULAKE/SULAKKEET ovat ehjät
• mahd. PISTOTULPPA on kunnolla pistorasiassa
• mahd. VIKAVIRTASUOJA ei ole lauennut

Liesi ei toimi

Tarkista, että liesilukko ei ole toiminnassa (katso sivu 12)

Keitto/paistoaika on liian pitkä.

Tarkista, että keittoastia on sopiva (katso sivu 10)

Uunivalo ei toimi

Vaihda viallinen lamppu (katso sivu 17)

Luukun salpa ei toimi

Aseta salpa toimintaan (katso sivu 6)

Anna ammattitaitoisem sähköasentajam irrattaaliedenkoppelil seinärasiasta.
2 Katkaise kaapeli niin läheltäi lieden takaosaa kuim mahddollista.
3 Poista uumin luukum turwalukkitusstömininastagetetiesistölele vaaraa pikkulapsille.

Ota yhteyttä paikalliseen kierrätyskeskukseen lieden romuttamista varten.

Säkerhet

Oy Electrolux Kotitalouskoneet Ab– Elektro Helios

Teollisuuskatu 1aA, 00510 HELSINKI

Puh. (09) 39 611
