KÄYTTÖOHJE SK5254 ELEKTRO HELIOS

Pakkauksen purkaminen......

Varusteet ....

Turvavarusteet ....

Kaatumiseste......

Keittotason suoja

(lisävaruste) ......

Luukun salpa......

Ennen lieden käyttöönottoa......

Yleistä ....

Puhdista varusteet......

Polta uunin suojarasva....

Toimintopaneeli......

Merkkivalolamput......

Keraaminen taso......

Keittotason käyttäminen......

Keittotason puhdistaminen......

Uuni....

Uunin toiminnot ....

Hyödyllisiä ohjeita......

Puhdistus ja hoito......

Asennus....

Jalustan syvyyden ja korkeuden asettaminen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Asennus vaakasuoraan......

Sähköliitäntä ....

Huolto....

Tekniset tiedot......

Neuvoja ja vinkkejä käytännön ongelmiin

......

Neuvoja ja vinkkejä....

Romutus....

Innehåll

3 Säkerhet.... 25

4 Spisen 26

4 Uppackning.... 26

4 Tillbehören 26

5 Säkerhetsutrustingen.... 27

5 Tippskyddet.... 27

Kastrullskyddet (extra

5 tillbehör) 27

6 Luckspärren.... 28

Liedet kehittyvät ja uudessä liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti ja tutustu uuden lietesi käyttöön ja sen toimintoihin. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten. Ota yhteyttä, jos sinulla on kysyttävää lieden ominaisuuksista tai sen toiminnasta. Yhteydenottotiedot löydät kohdasta "Huolto".

Teksti, joka on merkitty VAROITUSKOLMIO-SYMBOLILLA sisältää tietoa lieden turvallisesta käytöstä. LUE NE KOHDAT HUOLELLISESTI, jotta et turhaan vahingoittaisi itseäsi, muita tai liettä.

Lapset

Lapset ovat luonnostaan uteliaita ja kiinnostuneita kaikesta, jopa liesistä. Haluamme turvallisuuden vuoksi painottaa muutamia asioita, jos sinulla on lapsia:

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtochtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

KAATUMISESTEEN tulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

KEITTOTASON suojan (lisävarusteena) tulee olla asennettu.

Älä anna keittotason puhdistuskaavinta lasten käyttöön.

Anna lasten olla mukana lieden käyttämisessä, mutta kerro heille, että kattilat, taso ja uuni kuumenevat ja pysyvät kuumana vielä jonkun aikaa käytön jälkeenkin. PALOVAMMAN VAARA.

Asennus

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeuden omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/tai omaisuusvahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

KAATUMISESTEEN otulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

Käyttö

Älä koskaan käytä vaurioitunutta keraamista tasoa. Neste voi ylikiehuessaan ja/tai puhdistuksessa päästä lieden jännitteisiin osiin. Katkaise virta liedestä ja ota yhteyttä huoltoon lieden korjaamiseksi.

Älä jätä alumiinifoliota, muovia tms. keittotasolle. Lämmin keittoalue saattaa polttaa/sulattaa paperin/muovin.

Älä koskaan jätä kiehuvaä öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä vääntimet nolla-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Käytä vain keraamista tasoa ja uunia varten suunniteltuja astioita. Tarkista, että astioiden pohjat ovat tasaisia.

Kuperapohjaiset astiat johtavat huonosti lämpöä ja pyörivät helposti keraamisella tasolla. Uunipannu kuumence uunissa, käytä aina patakinnasta ottaessasi uunipannua pois uunista.

Laite kuumenee käytön aikana. Ole varovainen, etenkin ettet polta itseäsi uunin sisällä oleviin kuumennusvastuksiin.

Varmista, että lieden vääntimet ovat nolla-asennossa, kun liettä ei käytetä.

Varoitus! Uunissa ei saa käyttää alkoholia eikä muita vastaavia nesteitä, jotka saattavat muodostaa räjähtäviä kaasuja tai muita aineita, jotka saattavat aiheuttaa tulipalon tai räjähdyksen.

Tällaisia aineita on käytettävä liedellä erittäin varovasti. Esimerkiksi liekittäminen konjakilla tai muulla alkoholilla saattaa aiheuttaa liedellä olevien rasvaroiskeiden syttymisen, mistä on seurauksena vakava tulipalo. Myös tulenlieskat ja palavat rasvatahrat saattavat aiheuttaa henkilövahinkoja.

Puhdistus

Pidä keraaminen taso ja uuni puhtaina. Rasva ja roiskeet käryävät kuumennettaessa ja aiheuttavat pahimmassa tapauksessa palovaaran.

Poista välittömästi ylikiehumiset kuumalta keraamiselta tasolta. Sokeri ja sokeria sisältävät keitokset (hillo, marmeladi, mehu yms.), sula muovi ja alumiinifolio saattavat vaurioittaa tasoa. Käsittele kaavinta varovasti, sen terä on erittäin terävä.

Hoito ja huolto

Nollaa kaikki vääntimet ennen viallisen lampun vaihtoa. Huollot ja tarvittavat korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesirasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

Liesi

1. Höyryaukko
2. Lämpöalueet
3. Toimintopaneeli ja vääntimet
4. Uuni
5. Säilytyslaatikko
6. Jalusta

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Avaa luukku, nosta liettä varovasti uunin yläreunasta ja vedä liesi ulos.

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle. Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

NÄMÄ TOIMITETAAN LIEDEN MUKANA:

• Emaloitu uunipannu
• Emaloidut leivinpellit (2 kpl)
  • Uuniritilä
  • Keraamisen tason kaavin ja puhdistusaine
  • Kaatumiseste asennustarvikkeineen
• Käyttöohje
• Kondenssivesisuoja

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA:

• Keittotason suoja asennustarvikkeineen

Turvavarusteet

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila (KATSO KUVA).

Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimukset, jos seuraavat varusteet/toiminnot on asennettu:

Kaatumiseste

Huomioi liettä asennettaessa, että kaatumiseste on asennettava paikalleen.

Kaatumiseste tulee olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 17.

1. Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (katso kuva).

2. Katso kuvasta mitta, joka pätee vasemmalle puolelle. Mittaa kaatumisesteen paikka ja ruuvaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM! Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

1. Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

1. Aseta suoja keittotasolle.
2. Työnnä suoja keittotason reunan yli takimmaiset kiinnikkeet ylös nostettuna.
3. Lukitse suoja painamalla etummaiset kiinnikkeet paikalleen ja paina takimmaiset kiinnikkeet alas.

Luukun salvan eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Avataksesi luukun, nosta salpaa samalla kun vedät luukkua itseäsi kohden.

Salpa estää luukun avaamisen, mutta luukun ympärille ja ohjauspaneelin ja luukun väliin jää pienet raot, joihin etenkin pienet lapset voivat työntää sormensa ja polttaa itsensä.

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty käsitiskiainetta. ÄLÄ KÄYTÄ KOSKAAN HANKAUSAINEITA TAI MUITA NAARMUTTAVIA AINEITA lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain, kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese leivinpelti, uunipannu, ym. Lämpimällä vedellä ja käsitiskiaineella. Huuhtele ja pyyhi kuivaksi.

Polta uunin suojarasva

Pidä lapsia silmällä! Uuni tulee erittäin kuumaksi.

Ennen kuin käytät uunia ensimmäistä kertaa, se tulee kuumentaa tyhjänä. Toimi seuraavasti:

1. Valitse □ (ylä/alalämpö) ja korkein lämpötila. Uunin luukun pitää olla kiinni.
2. Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on loppunut.
3. Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja käsitiskiaineella. Pyyhi kuivaksi.

max, °C

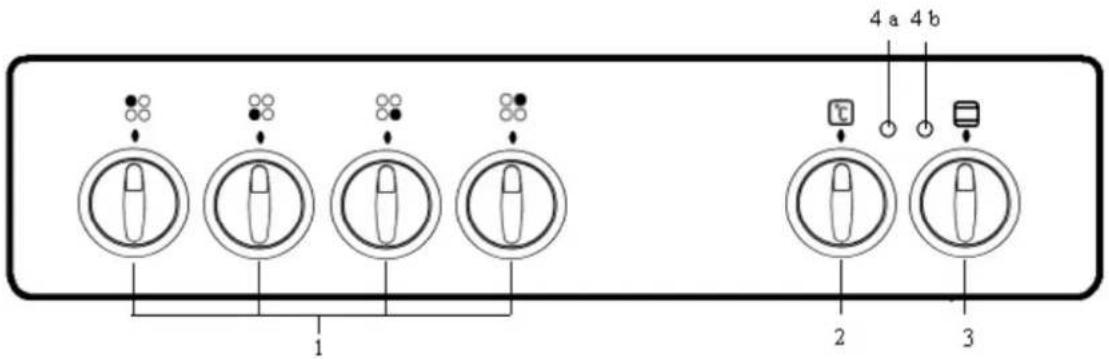

Toimintopaneeli

4 a 4 b 1 2 3

1 KEITTOALUEIDEN vääntimet
2 UUNIN lämpötilan valitsin
3 UUNIN toimintoväännin
4a UUNIN merkkivalo
4b LIEDEN merkkivalo

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

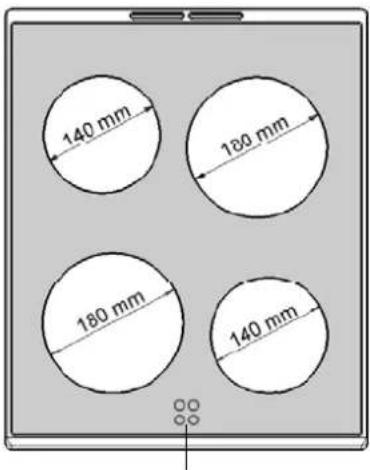

Keraaminen taso

Keraamisessa tasossa on neljä lämpöaluetta. Kytkiessäsi virran keittoalueeseen, se loistaa tietyn ajan riippuen valitsemastasi tehosta. Myös suurinta tehoa käytettäessä keittoalue syttyy ja sammuu ylikuumenemisen välttämiseksi.

Jokaisella keittoalueella on oma varoitusvalonsa. Valo loistaa jos lämpötila ylittää noin 55°C riippumatta siitä, onko virta kytketty keittoalueeseen vai ei.

Keraaminen taso on kova ja sileä. Se kestää hyvin lämmintä, kylmää ja lämpötilanvaihteluita, mutta voi vioittua iskuista, kuten lasi yleensäkin. Taso voi rikkoutua esim. maustepurkin pudotessa tasolle. Älä koskaan seiso keittotasolla, sillä liettä ei ole suunniteltu kestämään tällaista kuormitusta.

140 mm 180 mm 180 mm 140 mm

Keittoalueen varoitusvalot

Keittotason käyttäminen

ÄLÄ KOSKAAN KÄYTÄ VAURIOITUNUTTA KERAAMISTA TASOA.

Neste voi ylikiehuessaan ja/tai puhdistuksessa päästä lieden jännitteisiin osiin. Katkaise virta liedesta ja ota yhteys valtuutettuun huoltolikkeeseen korjausta varten. Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittoalueiden vääntimet 0-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Keittoalueiden tehoa ohjataan vääntimellä, jossa on merkinnät 0-12. Asento 12 merkitsee suurinta tehoa. Vääntimiä voi kääntää myötä- ja vastapäivään.

KEITTOTASON KÄYTTÖ:

1. Käännä haluamasi keittoalueen väännintä halutun tehon kohdalle.

2. Nollaa väännin käytön jälkeen.

Kuinka valita oikea teho? Ajan myötä opit valitsemaan sopivan vääntimen asennon valmistettavan ruoan, ruokamäärän ja keittoastian mukaan. Seuraavana muutamia ohjeita tehon valitsemiseksi:

Keittäminen

Voit käyttää korkeinta tehoa kiehauttamiseen ja sen jälkeen asettaa alemman tehon ruoan kypsentämiseen ja hauduttamiseen. Veden kiehumisääni ja vesikuplien koko auttavat valitsemaan oikean tehoalueen:

MIETO TEHO: Melkein äänetön kiehuminen, hieman poreileva vesi. Sopiva puurojen hauduttamiseen, kalan kypsentämiseen sekä vihannesten, kuten herneiden ja parsakaalin keittämiseen.

KESKI TEHO: Kiehuva ääni, hiilihappopitoisen juoman kokoiset poreet. Sopii suurimmalle osalle keitettäviä ruokatarvikkeita, esim. punajuuret ja liha.

KORKEA TEHO: Ääni hiljenee ennen kiehumisen alkamista. Poreileva vesi. Sopii kiehauttamiseen.

Paistaminen

Paistaessasi saat parhaan tuloksen, kun paistettava ruoka ei ole jääkaappikylmää ja ruokamäärä peittää korkeintaan 2/3 osaa paistinpannun pohjasta.

Lisää margariini/voi paistinpannuun ja aseta tehoalue väännintä kääntämällä. Rasvan väri kertoo, milloin paistaminen voidaan aloittaa. Näet värin helposti painamalla teräksisen paistinlastan pannun pohjaa vasten, kun rasva ei enää sihise.

MIETO TEHO: Hieman ruskea rasva. Sopii esim. munien, raa'an perunan, sipulin ja pihvien sekä kokonaisen kalan paistamiseen.

KESKI TEHO: Keskiruskea rasva. Sopii useimpien ruokien paistamiseen, esim. jauheliha, lihakuutiot, makkara ja ohuet kalafileet sekä ohukaiset.

KORKEA TEHO: Tummanruskea rasva. Sopiva ohuiden pihvien nopeaan paistamiseen. Ole varovainen, rasva palaa helposti.

Liesi, jossa on keraaminen keittotaso, asettaa keittoastioille suurempia vaatimuksia kuin valurautalevyillä varustettu liesi. Seuraavat asiat ovat tärkeitä:

• Tarkista keittoastian pohja. Kupera pohja pyörii keraamisella tasolla ja lämmön siirtyminen on huonoa.
• Alumiinilla on hyvä lämmönjohtokyky, mutta saattaa jättää tasolle hopeanvärisiä tahroja. Tahrat poistetaan lieden mukana toimitetulla erikoispuhdistusaineella.
• Lasiset tai emaloidut karkeapohjaiset keittoastiat kuluttavat tasoa enemmän kuin muuta materiaalia olevat keittoastian pohjat.

Ajan- ja energiansäästön vuoksi pitäisi kattilan/paistinpannun pohjan olla:

• vähintään samankokoinen kuin keittoalue. Liian pienestä kattilasta ylikiehuva ruoka palaa kiinni keittoalueeseen.
• sileäpohjainen.
• tasainen. Epätasainen pohja pidentää keittoaikaa.

Hankkiessasi uusia keittoastioita, valitse mielummin kerrospohjaisia teräskattiloita.

Säästä energiaa!

• Käytä aina kantta keittoastialla, niin energiankulutus alenee.
• Käyttämällä tasapohjaisia keittoastioita energiaa säästyy 25% (verrattuna keittoastiaan, jossa on epätasainen pohja).
• Pidä keittolevyt puhtaana ja kuivana. Lika ja kosteus alentavat lämmönjohtumista keittoastioihin ja pannuihin.
• Käytä jälkilämpö hyväksi.
• Höyryttämällä kypsentäminen ja painekeittimen käyttö alentavat energiankulutusta.

Keittotason puhdistaminen

Estääksesi tason vahngoittumisen, poista heti, tason vielä ollessa kuuma, kaapimella tasolle ylikichuneet runsaasti sokeria sisältävät keitokset (esim. marmeladi), samoin sulanut muovi ja folio.

JOS TASO ON HYVIN LIKAINEN, MENETTELE SEURAAVASTI:

1. Poista tahrat yms. kaapimella (katso kuva).
2. Käytä lieden mukana toimitettua puhdistusainetta, kun keittoalueiden varoitusvalot ovat sammuneet. Ravista pulloa, annostele muutama tippa ja levitä kuivalla talouspaperilla. Poista lika/puhdistusaine kaapimella edestakaisin työnnöin.
3. Hankaa kiiltäväksi kostealla talouspaperilla. Älä jätä puhdistusainetta tasolle, vaan poista kostealla pyyhien huolellisesti. Aine saattaa muuten syöpyä kiinni keittoaluetta seuraavan kerran käytettäessä. Lopuksi taso kuivataan.

Puhdistuskaavin:

PIDÄ PUHDISTUSKAAVIN POISSA LASTEN ULOTTUVILTA. Käsittele kaavinta varovasti, sen terä on erittäin terävä.

Käytä kaavinta vaikeasti puhdistettavan lian puhdistamiseen keraamiselta keittotasolta.

KÄYTÄ KAAVINTA NÄIN:

1. Irrota lukitsin (1).
2. Työnnä lukituspainiketta (2) eteenpäin (katso kuva).
3. Varmista, että kaapimen terä on puhdas, koska muuten se voi vahingoittaa keittotasoa. Uuden terän puhdistuskaapimeen voit hankkia lähimmän valtuutetun huollon kautta.
4. Kallista kaavinta noin 45° ja kaavi taso puhtaaksi. Kaapimen terää voi painaa voimakkaasti tasoa vasten tasoa vahingoittamatta.
5. Pyyhi lika terästä varovasti talouspaperilla.
6. Työnnä suojusta käytön jälkeen eteenpäin niin pitkälle kuin se menee. Säilytä kaavin lasten ulottumattomissa.

Uunissa on irrotettavat uunikannattimet, joissa on neljä kannatintasoa.

Uunin toiminnot

Kaikissa toiminnoissa merkkivalo palaa kuumennusvaiheessa ja sammuu, kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisee). Valitaksesi uunitoiminnon, käännä uunin toimintoväännintä myötäpäivään haluamasi toiminnon kohdalle (katso alla).

UUNISSA ON SEURAAVAT TOIMINNOT:

Valaistus

Uunin valaistus syttyy automaattisesti aina, kun valitset toimintoja. Voit halutessasi kytkeä ainoastaan valon, ilman että mikään muu toiminto on kytkettynä.

Ylä/alalämpö

Ylä- ja alavastus kytkettynä.

Ylälämpö

Ylävastus kytkettynä.

Alalämpö

Alavastus kytkettynä.

Grilli

Grilli- ja ylävastus kytkettynä.

Pikakuumennus

Grilli- ja alavastus kytkettynä. Uuni lämpiää 200°C:een noin 7 minuutissa. Voidaan käyttää myös kuorrutuksen yhteydessä.

Hyödyllisiä ohjeita

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta. Uuni kuumenee käytössä. PIDÄ LAPSIA SILMÄLLÄ.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi pizzalla.

Pelti palautuu jäähtyessään alkuperäiseen muotoonsa. Miten valita oikea uunitoiminto? Seuraavassa käytännön ohjeita ja vihjeitä miten valitset uunitoiminnon valmistaessasi erilaisia ruokalajeja:

Kokeile pehmeitä kakkuja hammastikulla noin 5 minuuttia ennen täyttä aikaa. Voit lyhentää tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen. Kirkkaissa alumiinivuoissa paistetut kakut ovat yleensä vaaleita. YLÄ-/ALALÄMPÖ antaa tasaisen värin koko pinnalle.

Ruoanvalmistus

YLÄ-/ALALÄMPÖ on yleensä paras ruoan kypsennykseen yhdellä kannattimella. Noudata taulukon ohjeita.

Paistaminen

Uunissa paistaminen on vaivatonta ja kätevää. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, tällöin paistoliemi ei kuivu. Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistovatia tai uuniritilää ja sen alla uunipannua. Laita pannulle tilkka vettä, joka estää rasvan kiinnipalamisen.

Grillaus

Grillattavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) civät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista. Kuivaa ruoka ja aseta se uuniritilälle. Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafileet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon ja lämpötilan valitsin haluttuun lämpötilaan. Aloita grillaus 3-5 minuutin esilämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

Pikakuumennus (Gratinointi)

Antaa väriä kuorrutuksiin esim. paistoksiin ja lämpimiin voileipiin. Tätä toimintoa voit myös käyttää uunin pikakuumentamiseksi asetettuun lämpötilaan. Kun uuni on lämmennyt haluamaasi lämpötilaan, valitset haluamasi uunitoiminnon. Uuni kuumenee 200°C:seen n. 8 minuutissa. Älä valitse tätä toimintoa, jos aiot paistaa pikkuleipiä tai marenkeja.

Puhdista uuni säännöllisesti. Rasva ja muut ruoantähteet saattavat aiheuttaa palonvaaran. Varmista ennen puhdistusta, että kaikki vääntimet ovat nolla-asennossa ja että laite on kunnolla jäähtynyt.

Puhdistusaineet

Tarkista, että käyttämäsi puhdistusaine soveltuu uuninpuhdistamiseen.

ÄLÄ käytä valkaisuainetta sisältäviä puhdistusaineita, koska ne saattavat vahingoittaa pinnoitetta. Laitteen puhdistus höyrysuihkupuhdistimella on kielletty. Vältä hankausaineiden käyttöä.

Ulkoinen puhdistus

Käytä naarmuttamattomia puhdistusaineita; vältä hankaavien välineiden, kuten teräsvillan ym. käyttöä. Puhdista käyttöpaneeli, uunin luukku ja luukun tiiviste säännöllisesti pyyhkimällä pehmeällä, kostealla liinalla, joka kastettu puhdistusaineeseen.

Uuni

Emalilla pinnoitettu uunikammio on paras puhdistaa, kun se on vielä vähän lämmin. Pyyhi uuni jokaisen käyttökerran jälkeen pehmeällä, kostealla liinalla, johon on lisätty hieman käsitiskiainetta.

JOS UUNI ON HYVIN LIKAINEN, MENETTELE SEURAAVASTI:

1. Poista kiinnitarttuneet roiskeet ja ylikiehumiset esim. puisella tai muovisella paistinlastalla.
2. Levitä sienellä uunin pohjalle suopaa, mieluimmin nestemäistä.
3. Sulje luukku. Valitse lämpötilaksi 100°C ja kytke ylä-/alalämpö noin 10 minuutiksi.
4. Kun uuni on jäähtynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuivaksi.

Uunin luukku voidaan irrottaa puhdistusta varten.

1. Avaa uunin luukku kokonaan.
2. Käännä molemmissa saranoissa olevat lukitusvivut täysin auki (1).
3. Sulje luukku 3/4 verran vastuksesta huolimatta (2).
4. Tartu kiinni molemmin käsin luukun reunoista. Nosta luukkua ylöspäin (varo: painava!) ja vedä luukku pois uunista (3).

Uunin luukun kiinnittäminen paikalleen

1. Tartu kiinni molemmin käsin luukun reunoista kahvapuolelta.
2. Pidä luukkua n. 60°:een kulmassa.
3. Työnnä saranat uunin alaosan oikeassa ja vasemmassa reunassa oleviin koloihin samanaikaisesti mahdollisimman pitkälle (1).
4. Nosta luukkua ylös, kunnes tunnet vastusta (2) ja avaa sitten kokonaan (3).
5. Käännä molempien saranoiden lukitusvivut takaisin alkuperäiseen asentoon (4).
6. Sulje uunin luukku.

Uunilampun vaihto

Ennen uunilampun vaihtamista: - Käännä kaikki vääntimet nolla-asentoon!

1. Aseta liina uunin pohjalle.
2. Irrota suojalasi kääntämällä vastapäivään ja puhdista se.
3. Asenna tilalle uusi lamppu, jossa on merkinnät 25 W, 230V ja 300°C.
4. Asenna suojalasi paikalleen.
5. Poista liina uunista.

Uunivarusteet

1. Irrota kiinnitysruuvit (A) ruuvaamalla, poista kannattimet uunista. Pese kannattimet ja ritilä käsin tai astianpesukoneessa. Mikäli kannattimet ovat erittäin likaiset, liota niitä ennen kuin esim. puhdistat ne saippuoidulla teräsvillalla.
2. Aseta varusteet takaisin paikalleen päinvastaisessa järjestyksessä kuin äsken kuvattu.

Leivinpellit ja uunipannu pyyhitään talouspaperilla käytön jälkeen ja voidaan tarvittaessa pestä käsin. Kiinnipalanutta likaa voi kaapia esim. puu- tai muovilastalla.

Säilytyslaatikko kuumenee, jos uuni on käytössä pidemmän aikaa. Älä säilytä vetolaatikossa kuumuudelle arkoja materiaaleja, kuten esim. muovipusseja, leivinliinoja, ym.

1. Tartu laatikosta kuvan mukaisesti ja vedä sitä ulospäin.
2. Vedä laatikko auki pysäyttimeen asti. Nosta laatikkoa, jotta se vapautuu pysäyttimestä ja nosta se pois.
3. Puhdistuksen jälkeen aseta laatikko takaisin paikalleen päinvastaisessa järjestyksessä kuin aikaisemmin kuvattu.

Säilytyslaatikon yläpuolella olevissa kannattimissa on mahdollisuus säilyttää uunipannua.

Kondenssisuoja kerää uunin toiminnan aikana uuniin muodostuvan kondenssiveden. Suoja asetetaan säilytyslaatikkoon. Käytön jälkeen suoja tulee tyhjentää.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. KÄYTÄ KÄSINEITÄ liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (katso kuva). Liesi voidaan myös asentaa seinän tai vaihtoehtoisesti korkean kaapin viereen.

Lieden jalusta on toimitettaessa sovitettu 90 cm korkeuteen ja 50 cm sokkelisyvyyteen. Ellei tämän lieden korkeusmitta ole sopiva, sitä voidaan muuttaa korkeudelle 85, 88 tai 90 cm ja syvyydeksi 49, 50, 51 tai 52 cm (katso kuva). Tarkista, ettei lieden johto jää puristuksiin liettä liikuteltaessa.

52 51 50 49 90 88 85

Jalustan syvyyden ja korkeuden muuttaminen

Jos molempia mittoja muutetaan, se kannattaa tehdä samalla kertaa. Lue alla olevat ohjeet ennen kuin aloitat.

1. Laske liesi varovasti takaosan varaan. Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin.
2. Muuttaaksesi sokkelin syvyyttä, irrota ruuvit A (2 ruuvia) ja irrota ruuvit B (2 ruuvia), katso kuva.
3. Aseta sokkeli haluttuun syvyyteen (KATSO KUVA).
4. Kiinnitä ruuvit A ja B.

A B B A

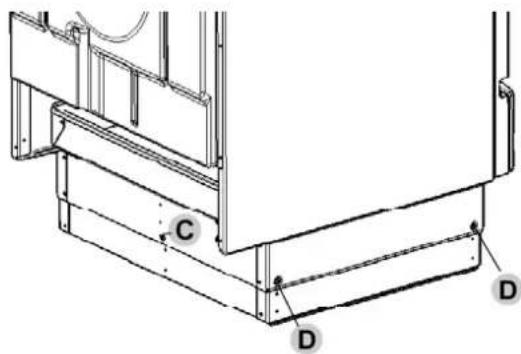

1. Muuttaaksesi lieden korkeutta, irrota ruuvi C (1 ruuvi) sokkelin takaa keskeltä. Irrota sivulta ruuvit D (4 ruuvia, KATSO KUVA).
2. Aseta sokkeli haluttuun korkeuteen, 90, 88 tai 85 cm (KATSO KUVA).
3. Kiinnitä ruuvit C ja D.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täytetty paistinpannu keraamiselle tasolle. Ensin lieden vasemmalle tai oikealle sivureunalle, sitten etureunalle.

Lieden jalkoja ja pyöriä voi tarvittaessa nostaa ja laskea. Säädä etujalat moniotepihdeillä ja takapyörät ristipääruuvitaltalla.

Sähköliitäntä

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Liitäntäohje on liitäntäriman välittömässä yhteydessä. Lieden liitäntäteho ja jännite on mainittu arvokilvessä (uunitilan etuosassa alhaalla vasemmalla puolen).

Lieden korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Joitakin yksinkertaisia toimenpiteitä saa ja voi itse tehdä, mikäli liesi ei toimi moitteettomasti, katso sivut 23 ja 24.

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuuajan alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Huollot

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200-2662 (0,1597 €/min+pvm).

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

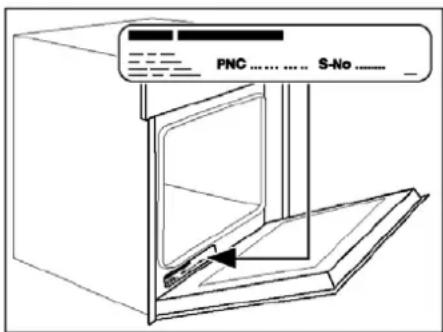

Lieden arvokilvessä, kiinnitetty uunitilan etuosaan alhaalle vasemmalla puolen, on tiedot liedestä.

Kopioi tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli:
Tuotenumero:
Sarjanumero:
Ostopäivä:

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597

€/min+pvm). Voit olla yhteydessä

kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Oikeudet muutoksiin pidätetään. Tämä laite täyttää EN:n asettamat määräykset 89/336/EEC ja 73/23/EEC IEC luokka:Y.

SK5254

Leveys (mm):	500
Korkeus (mm):	850/880/900
Syvyys (mm):	600
Tilavuus, uuni (litraa):	49
Liitäntäteho 230V-liesi (w):	8925
Liitäntäteho 400V-liesi (w):	8945
KEITTOALUEET	KOKO (mm)	TEHO (W)
Takavasen	140	1200
Takaoikea:	180	1800
Etuvasen:	180	1800
Etuoikea:	140	1200
ENERGIALUOKKA	A
ENERGIAN KULUTUS
Ylä-/alampö (kWh)	0,79
Kiertoilma (kWh)	-
VALMISTUSAIKA VAKIOKUORMITUKSELLA
Ylä-/alalämpö (min)	43
Kiertoilma (min)	-
LEIVINPELLIN ALA ( cm^2 )	1200

Energialuokkamäärityksessä on käytetty ylä-/alalämpötoimintoa.

MERKKIVALOLAMPUT: glimlamppu

UUNILAMPUN KANTA: E-14, merkinnät 230V, 25W ja 300°C.

Taulukot

Leivontataulukko

Ylä/alalämpö

	Kannatin-taso alhaalta lukien	Lämpötila°C		Aika, min.
Wienerleivät	3	1)	160-180	20-25
Pienet kakut 2 170-190		1)		25-35
Pitkot/kranssit	2	1)	215-235	10-20
Kakkupohja	2	1)	170-190	25-30
Sokerikakku	2		180-200	20-25
Juustokakku	2		170-190
Omenatorttu, hiivataikina 3 180-200 45-50
Omenapiirakka	1	1)	175-185	55-60
Sveitsiläinen hedelmätorttu 2 210-230		1)		30-50
Sokerikakku, tiivis 2 170-180 50-55
Hedelmäkakku	2		160-180
Murokakku	3	190-200		25-35
Marengit	2	115-125		40-50
Sämpylät	2	225-250		8-10
Reikäleivät	2	200-225
Pizza	2 210-230			25-30

1) esilämmitä uuni

Paistaminen

	Kannatin-taso alhaalta lukien	°C	Aika, min.
Broileri	2		195-2050-70
Broilerin puolikas 3 195-205			30+30
Paahtokylki	3		195-205 100-105

Grillaustaulukko

	Kannatin-taso alhaalta lukien	°C	Aika, min.
Kuorrutettu voileipä 3 230Broilerin puolikas 2 230 30+30Paahtokylki	3	1)	3-5
		230

1) esilämmitä uuni

Neuvoja ja vinkkejä käytännön ongelmiin

Ongelma	Syy	Toimenpiteet
Ruoka-/vehnäleivät, pehmeät kakut eivät nouse.	Jos uunin lämpötila on liian alhainen, leivonnainen nousee ensin ja sen jälkeen laskee ja jää litteäksi.Ruoka-/vehnäleipätaikina ei ole kohonnut oikein. Liian pitkä kohotus leivonnan jälkeen jättää leivonnaiset litteiksi. Ruoka-/vehnäleipätaikina on kohotettava vedottomassa tilassa huoneenlämmössä. Painettaessa taikinaa kevyesti on painauman tasoituttava itsestään.Liian vähän hiivaa tai leivinjauhetta.	Vertaa valittua lämpötilaataulukon tai reseptin suosituksiin.Tarkista kohotusaika reseptistä.
	Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.	Tarkista reseptistä, että olet mitannut oikean määrän.Sopiva nesteen lämpötilatuorehiivaa käytettäessä on 37°C.Kuivahiivaa käyttäessäsi tarkistanesteen lämpötilakuivahiivapakkauksesta.
Ruoka-/vehnäleivästä, pehmeistä kakuista tulee kuivia.	Leivän kuivumisen syynä voi olla liian pieni nestemäärä, liian suuri jauhomäärä tai värärä jauholaatu.Jos uunin lämpötila on liian alhainen, leivonnaiset joutuvat paistumaan uunissa liian kauan ja kuivuvat.	Tarkista reseptistä, että olet valinnut oikean jauholaadun ja oikean määrän jauhoja/nestettä.Tarkista, että olet asettanut oikean lämpötilan.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivonnaiset tummuvat liikaa ennen kypsymistä.Liian korkealle asetettuleivonnainen/ruokalaji saa tavallisessa paistossa liikaa ylälämpöä. Vaikutus on päinvastainen asetettaessa pelti liian alas.Pikakuumennus on kytketty.	Tarksta, että olet asettanut oikean lämpötilan.Tarkista taulukosta tai reseptistä, että olet valinnut oikeankannatinkorkeuden.
		Tarkista toimintovääntimenasento ja valitse haluamasi toiminto.
Leivonnaiset/ruoat ovat vaaleita.	Uunin pohjalle asetettu alumiinifolio, leivinpelti tai uunipannu estää alalämmön siirtymistä ja saattaa vaurioittaa uunin emalipintaa.Vaaleissa kakkuvuoissa kakut paistuvat vaaleammiksi kuin tummissa vuoissa.	Tarkista, ettei uunin pohjalla ole mitään.Vaihda mahdollisesti tummempiin vuokiin.

Neuvoja ja vinkkejä

Älä tee liedelle mitään, mikä voisi aiheuttaa henkilövahinkoja tai vaurioittaa tuotetta. Seuraavassa on lueteltu neuvoja ja vinkkejä, joilla saat itse yrittää ratkaista ongelmat. Mikäli vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

Ongelma

Syy/Toimenpide

Liesi ei saa virtaa

Tarkista, että:

• SULAKE/SULAKKEET ovat ehjät
- mahd. PISTOTULPPA on kunnolla pistorasiassa

Keitto/paistoaika on liian pitkä

Tarkista, että keittoastia on sopiva (katso sivu 9)

Uunivalo ei toimi

Vaihda viallinen lamppu (katso sivu 15)

Romutus

I Anna ammattitaitoisen sähköasentajan irrottaa lieden kaapeli seinarasiasta.
2 Katkaise kaapeli niin läheltä lieden takaosaa kuin mahdollista.
3 Poista uunin luukun turvalukitus toiminnasta, ettei siitä ole vaaraa pikkulapsille.

Ota yhteyttä paikalliseen kierrätyskeskukseen lieden romuttamista varten.

Säkerhet

Electrolux-konsneri on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, polynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
