KÄYTTÖOHJE WHMDC14C9E81 PANASONIC

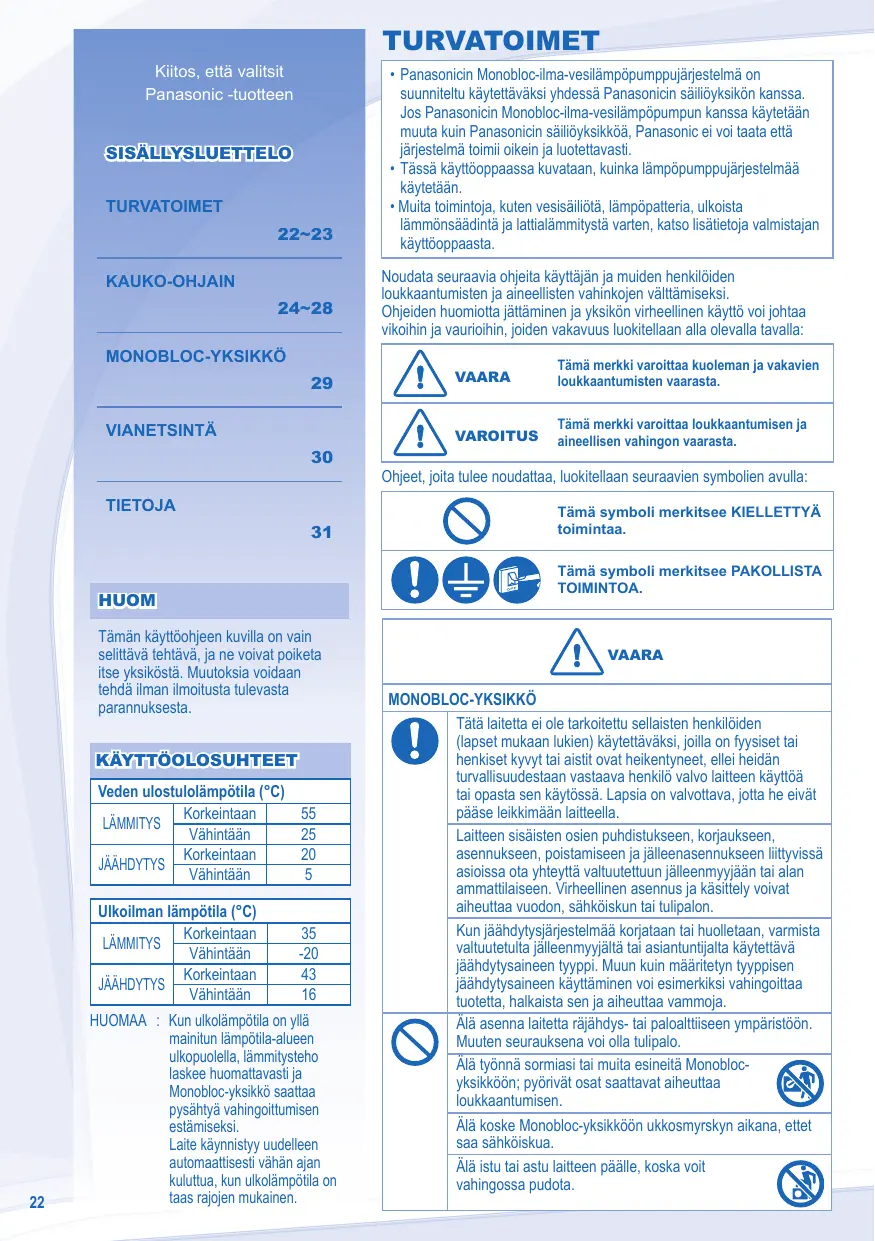

TURVATOIMET Kiitos, että valitsit Panasonic -tuotteen SISÄLLYSLUETTELO TURVATOIMET 22~23 KAUKO-OHJAIN 24~28

• Panasonicin Monobloc-ilma-vesilämpöpumppujärjestelmä on suunniteltu käytettäväksi yhdessä Panasonicin säiliöyksikön kanssa. Jos Panasonicin Monobloc-ilma-vesilämpöpumpun kanssa käytetään muuta kuin Panasonicin säiliöyksikköä, Panasonic ei voi taata että järjestelmä toimii oikein ja luotettavasti.
• Tässä käyttöoppaassa kuvataan, kuinka lämpöpumppujärjestelmää käytetään.
• Muita toimintoja, kuten vesisäiliötä, lämpöpatteria, ulkoista lämmönsäädintä ja lattialämmitystä varten, katso lisätietoja valmistajan käyttöoppaasta. Noudata seuraavia ohjeita käyttäjän ja muiden henkilöiden loukkaantumisten ja aineellisten vahinkojen välttämiseksi. Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: MONOBLOC-YKSIKKÖ VIANETSINTÄ TIETOJA

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

Veden ulostulolämpötila (°C) Korkeintaan LÄMMITYS Vähintään Korkeintaan JÄÄHDYTYS Vähintään

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta. VAROITUS Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta. Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla: Tämä symboli merkitsee KIELLETTYÄ toimintaa. Tämä symboli merkitsee PAKOLLISTA TOIMINTOA. HUOM Ulkoilman lämpötila (°C) Korkeintaan LÄMMITYS Vähintään Korkeintaan JÄÄHDYTYS Vähintään VAARA

HUOMAA : Kun ulkolämpötila on yllä mainitun lämpötila-alueen ulkopuolella, lämmitysteho laskee huomattavasti ja Monobloc-yksikkö saattaa pysähtyä vahingoittumisen estämiseksi. Laite käynnistyy uudelleen automaattisesti vähän ajan kuluttua, kun ulkolämpötila on taas rajojen mukainen. VAARA MONOBLOC-YKSIKKÖ Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai opasta sen käytössä. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella. Laitteen sisäisten osien puhdistukseen, korjaukseen, asennukseen, poistamiseen ja jälleenasennukseen liittyvissä asioissa ota yhteyttä valtuutettuun jälleenmyyjään tai alan ammattilaiseen. Virheellinen asennus ja käsittely voivat aiheuttaa vuodon, sähköiskun tai tulipalon. Kun jäähdytysjärjestelmää korjataan tai huolletaan, varmista valtuutetulta jälleenmyyjältä tai asiantuntijalta käytettävä jäähdytysaineen tyyppi. Muun kuin määritetyn tyyppisen jäähdytysaineen käyttäminen voi esimerkiksi vahingoittaa tuotetta, halkaista sen ja aiheuttaa vammoja. Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo. Älä työnnä sormiasi tai muita esineitä Monoblocyksikköön; pyörivät osat saattavat aiheuttaa loukkaantumisen. Älä koske Monobloc-yksikköön ukkosmyrskyn aikana, ettet saa sähköiskua. Älä istu tai astu laitteen päälle, koska voit vahingossa pudota. VAARA Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi. Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.
• Älä käytä laitetta märin käsin.
• Älä taivuta virtajohtoa liikaa. Jos syöttöjohto vaurioituu, valmistajan, valmistajan valtuuttaman huoltohenkilön tai muun vastaavan pätevän henkilön tulee vaihtaa se vaaratilanteiden välttämiseksi. Tässä laitteessa on ylikuormitussuojalla varustettu vikavirtakytkin. Varmista laitteen toiminta tarkistamalla vikavirtakytkimen toiminta asentamisen jälkeen ja ajoittain valtuutetun kauppiaan suorittaman huollon yhteydessä. Muussa tapauksessa laitteen toimintahäiriö voi aiheuttaa sähköiskun tai tulipalon. Suosittelemme, että asennuspaikalle asennetaan jäännösvirtakatkaisin (RCD) sähköiskujen ja tulipalon estämiseksi. Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä. (Savun/tulipalon/sähköiskun vaara) Esimerkkejä epänormaalista toiminnasta/ virheistä
• Vikavirtakytkin kytkeytyy itsestään pois päältä.
• Laitteessa havaitaan käytön aikana palaneen haju, epätavallinen ääni tai tärinä.
• Laitteesta tulee jatkuvasti kuumaa vettä. Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten. Huolto- ja korjaustoimenpiteitä tehtäessä on suositeltavaa käyttää käsineitä vaaratilanteiden välttämiseksi. Tämä laite on maadoitettava sähköisku- ja tulipalovaaran takia. Vältä sähköisku katkaisemalla virransyöttö seuraavissa tilanteissa: - Ennen puhdistamista tai huoltoa. Tämä laite on monikäyttöinen. Kaikki virtapiirit on sammutettava, ennen kuin mitään yksikön terminaaleja käytetään, jotta vältyttäisiin sähköiskulta, palamiselta tai kuolemanvakavalta loukkaantumiselta. MONOBLOC-YKSIKKÖ Älä asenna laitetta tulenaran laitteiston läheisyyteen tai kylpyhuoneeseen. Muussa tapauksessa seurauksena voi olla sähköisku tai tulipalo. Älä kosketa veden poistoputkea käytön aikana. Älä aseta laitteen päälle tai alle mitään esineitä. Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen. Älä käytä järjestelmää sterilisoinnin aikana, jotta palamiselta tai liialta kuumentumiselta vältyttäisiin suihkun aikana. Varmista, että valumaputki on liitetty oikein. Muuten seurauksena voi olla vuoto. Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi. Valtuutetun jälleenmyyjän on määritettävä sterilointitoiminto-kentän asetukset paikallisten lakien ja määräysten mukaisesti. SUOMI VIRRANSYÖTTÖ VAROITUS KAUKO-OHJAIN Älä anna kaukosäätimen kastua. Muuten seurauksena voi olla toimintahäiriö. Älä paina kaukosäätimen painikkeita kovilla, terävillä esineillä. Tämä voi vahingoittaa laitetta. Älä pese kaukosäädintä vedellä, bentseenillä, tinnerillä tai hankausjauheella. Älä tutki tai huolla kaukosäädintä itse. Ota yhteyttä valtuutettuun jälleenmyyjään. Muuten se voi vahingoittua tai siihen voi tulla toimintahäiriö. Paneeli Suihku Kauko-ohjain Virransyöttö

Lattialämmitys Monobloc-yksikkö Vesisäiliöyksikkö

• Eräät tässä oppaassa kuvaillut toiminnot eivät välttämättä koske omaa laitettasi.
• Saat lisätietoa lähimmältä valtuutetulta jälleenmyyjältä.
• Normaalissa toiminnassa painikkeet ERROR RESET

Avaa painikkeiden suojakansi. OUTDOOR STATUS SETTING

Lämmitystilan OFF/ON-osoitin

Ajastin-/kelloasetuksen näyttö

Jäähdytystila päällä/pois -osoitin

Ulkoilman lämpötilan näyttö

Säiliön tilan ilmaisin m Veden ulostulolämpötilan näyttö

Hiljaisen tilan ilmaisin

Varalämmittimen käytössä/pois käytöstä -ilmaisin

Teholämmitinpyynnön OFF/ON-osoitin Järjestelmän huurteenpoiston toiminnan OFF/ON-ilmaisin Ulkoisen lämpötilaohjaimen kytkennän näyttö

Järjestelmän tilan tarkastustilan OFF/ON-osoitin

Järjestelmän huoltotilan OFF/ON-ilmaisin Järjestelmäasetustilan OFF/ON-osoitin Varoitusmerkkivalo (Säiliön lämpötila yli 60°C)

Ajastinasetusryhmän painikkeet

Hiljaisen toiminnan painike

Järjestelmän huoltotilan painike

Varalämmittimen käyttöönottopainike

Järjestelmän tilan tarkistuspainike

Järjestelmäasetustilan painikkeet 10 Virheen nollauspainike

KAUKOSÄÄTIMEN VALMISTELU

Nykyisen päivän ja ajan asetus CLOCK

2. Aseta nykyinen päivä painamalla

3. Vahvista painamalla

4. Aseta nykyinen aika toistamalla vaiheet 2 ja 3.

• Nykyinen päivä ja aika on asetettava, kun: - Virta kytketään päälle ensimmäisen kerran. - Kun virran viimeisimmästä käynnistyksestä on kulunut pitkä aika.
• Nykyinen asetettu aika toimii vakioaikana kaikille ajastintoiminnoille. ERIKOISTOIMINTOJEN ASETTAMINEN
• Alkuasennuksen jälkeen voit säätää asetuksia manuaalisesti. Alkuasetus pysyy aktiivisena, kunnes käyttäjä muuttaa sitä.
• Kaukosäädintä voidaan käyttää monissa asennuksissa. Eräät toiminnot eivät välttämättä koske omaa laitettasi.
• Varmista, että käytön merkkivalo on pois päältä ennen asetusten tekemistä.

1. Voit siirtyä erikoisasetustilaan painamalla 5 sekunnin ajan samanaikaisesti

Osoittimet “SETTING” ja “STATUS” ovat päällä (ON).

2. Selaa toimintoja painamalla

3. Avaa toiminto painamalla

4. Voit ottaa toiminnon käyttöön (YES) tai poistaa sen käytöstä (NO) tai määrittää muita

asetuksia painamalla -tai -painiketta. SET

5. Vahvista painamalla

Aseta Ohjauspaneelin näyttö

SUOMI SETTING SET SET Kuvaus Ulkoinen lämmönsäädin (KYLLÄ / EI) Asettaa ulkoisen lämmönsäätimen liitännän. Varalämmittimen kapasiteetin valinta (3 kW / 6 kW / 9 kW) Lämmittimen tehon alentamiseksi tarvittaessa. Vaihtoehdot vaihtelevat mallikohtaisesti. Vesijärjestelmän jäätymisenestotoiminto (KYLLÄ / EI) Ottaa veden jäätymisestojärjestelmän käyttöön tai poistaa sen käytöstä, kun yksikkö on OFF. Säiliöyhteys (KYLLÄ / EI) Säiliöyhteyden asettaminen. Huomautus: Jos valinta “Tank connection” (Säiliön liitäntä) on NO, asetus 5 - 14 ohitetaan. Aurinkovoiman ensisijaisuus (KYLLÄ / EI) Valitsee aurinkovoiman vesitankin lämmittämiseen. Jäähdytyksen ensisijaisuus (KYLLÄ / EI) Valitsee huoneen jäähdytyksen ensisijaiseksi COOL + TANK -tilan aikana. Jos ”Jäähdytyksen ensisijaisuus” on tilassa ”KYLLÄ”, asetukset 8 ~ 9 eivät vaikuta COOL + TANK -tilassa. Lämmitysprioriteetti (KYLLÄ / EI) Valitsee huoneen lämmityksen etusijalle HEAT + TANK -tilassa. Huomautus: Jos ”Lämmityksen ensisijaisuus” on tilassa ”KYLLÄ”, asetukset 8 ~ 9 eivät vaikuta HEAT + TANK -tilassa. Jäähdytys-/lämmitystoiminnon asetettu väli Asettaa ajastimen jäähdytys- tai lämmitystilalle COOL + TANK -tilassa tai HEAT + TANK -tilassa (0,5 tuntia ~ 10 tuntia). Jos sekä ”Lämmityksen ensisijaisuus” että ”Jäähdytyksen ensisijaisuus” ovat tilassa ”KYLLÄ”, asetukset 8 ~9 ohitetaan. Säiliön lämmitysväliasetus Asettaa ajastimen säiliölle COOL + TANK -tilassa tai HEAT + TANK -tilassa (5 minuuttia ~ 1 tunti 35 minuuttia). Lisälämmittimen toiminta (KYLLÄ / EI) Ottaa säilön lisälämmitintoiminnon käyttöön tai poistaa sen käytöstä. Huomautus: Jos valinta “Booster heater function” (Lisälämmitintoiminto) on NO, asetus 11 ohitetaan. Lisälämmittimen viiveaika-asetus Asettaa lisälämmittimen viiveajastimen arvoksi ON, jos vesisäiliön lämpötilaa ei ole saavutettu (20 minuuttia ~1 tunti 35 minuuttia).

• Älä käytä järjestelmää sterilisoinnin aikana, jotta palamiselta tai liialta kuumentumiselta vältyttäisiin suihkun aikana.
• Valtuutetun jälleenmyyjän on määritettävä sterilointitoiminto-kentän asetukset paikallisten lakien ja määräysten mukaisesti.

Sterilointi (KYLLÄ / EI) Steriloinnin asetus tarvittaessa. Huomautus: Jos valinta “Sterilization” (Sterilointi) on NO, asetus 13 - 15 ohitetaan. Sterilointipäivän & -ajan asetus Asettaa ajastimen sterilointia varten (ainoastaan kerran viikossa, toimii myös valmiustilassa). Sterilointilämpötilan asetus Sterilointitoiminnon lämpötilan asetus (40°C ~ 75°C). Steriloinnin jatkoaika Ajastimen asetus lämmityslämpötilan säilyttämiseksi sterilointitoiminnon valmiiksi saattamista varten (5 minuuttia ~ 1 tunti).

• Kun laite on käynnissä (ON), käynnin merkkivalo palaa ja veden ulostulon ja ulkoilman todellinen lämpötila näkyvät kaukosäätimen näytössä. MODE TOIMINTATILAN VALITSEMINEN HEAT COOL HEAT +TANK TANK COOL + TANK

• HEAT (LÄMMITYS) -TILA - Paneeli-/lattialämmitystoiminnon kytkeminen päälle (ON) tai pois päältä (OFF). - Tässä tilassa Monobloc-yksikkö tuottaa lämpöä järjestelmään.
• HEAT + TANK (LÄMMITYS + SÄILIÖ) -TILA - Tässä tilassa Monobloc-yksikkö tuottaa lämpöä varaajasäiliöön ja järjestelmään. - Tätä toimintoa ei käytetä, kun hygieeninen vesisäiliö ei ole asennettuna.
• TANK (SÄILIÖ) -TILA - Hygieenisen säiliön toiminnan kytkeminen päälle (ON) tai pois päältä (OFF). - Tässä tilassa Monobloc-yksikkö tuottaa lämpöä varaajasäiliöön.
• JÄÄHDYTYSTILA - Kytke paneelikäyttö päälle (ON) tai pois (OFF). - Tässä tilassa Monobloc-yksikkö jäähdyttää järjestelmää.
• VIILEÄ + SÄILIÖ -TILA - Tässä tilassa Monobloc-yksikkö jäähdyttää järjestelmää. - Monobloc-yksikkö ohjaa varaajasäiliön lisälämmitintä. QUIET

HILJAINEN TOIMINTAÄÄNI

• Tämä toiminto alentaa Monobloc-yksikön toimintaääntä. Se saattaa vähentää lämmitys-/jäähdytyskapasiteettia. HEATER

VARALÄMMITTIMEN KÄYTTÖÖNOTTO

• Varalämmitin tuottaa lisälämpöä ulkolämpötilan ollessa kylmä. Sitä on mahdollista käyttää vain lämmitystilassa tätä painiketta painamalla.
• Varalämmitin kytkeytyy automaattisesti päälle (ON), kun asetuksen ehdot täyttyvät.
• Lämmitin voidaan poistaa käytöstä manuaalisesti painamalla painiketta uudelleen. STATUS CHECK SEARCH

JÄRJESTELMÄN TILAN TARKASTUSTILA

1.Siirry STATUS-tilaan painamalla CHECK -painiketta 5 sekunnin ajan. 2.Tarkista vedenoton lämpötila, kompressorin käyntitaajuus tai virhehistoria painamalla CANCEL -tai

• Poistu STATUS-tilasta painamalla
• Kun laite on STATUS-tilassa, tilanmäärityksen (STATUS) osoitin on päällä (ON).
• Tilanmääritystilaan (STATUS) ei voida siirtyä, kun asetustilan (SETTING) osoitin on päällä (ON).

• Jos veden lämpötila-aluetta muutetaan, on erittäin suositeltavaa, että otetaan yhteyttä lähimpään valtuutettuun jälleenmyyjään.
• Kaukosäätimellä voi asettaa veden ulostulon ja ulkoilman lämpötilan.

JÄRJESTELMÄASETUSTILA

Toimintatila Lämpötilanäyttö SETTING SET TIMER HEAT COOL TANK QUIET CANCEL HEATER FORCE OPERATION

BOOSTER DEFROST SETTING STATUS SERVICE WATER OUTLET Parametri *

1. Siirry SETTING-tilaan painamalla

OUTDOOR SET SETTING (Asetus) -osoitin -painiketta 5 sekunnin ajan. Asetustilan (SETTING) osoitin on päällä (ON). -tai -painiketta.

3. Kun haluttu parametri on valittu, syötä se järjestelmään painamalla

4. Aseta haluttu lämpötila painamalla

5. Vahvista asetukset painamalla

SET SUOMI SELECT -tai SELECT -painiketta. -painiketta. -painiketta uudelleen.

• Aseta muut parametrit toistamalla vaiheet 2-5. Toimintatila Parametri * Kuvaus Alhaisen ympäröivän ulkolämpötilan asetus Veden lämpötila (-15°C ~ 15°C). Korkean ympäröivän ulkolämpötilan asetus (-15°C ~ 15°C). Veden ulostulon asetuslämpötila, kun ulkoilman lämpötila alhainen (25°C ~ 55°C). Veden ulostulon asetuslämpötila, kun ulkoilman lämpötila korkea (25°C ~ 55°C). HEAT HEAT HEAT HEAT HEAT Asetuslämpötila lämmitystoiminnon sammutusta (OFF) varten (5°C ~ 35°C). OFF HEATER Ulkolämpötila

Ulkoilman asetuslämpötila lämmitintoiminnon käynnistystä (ON) varten (-15°C ~ 20°C). COOL Veden asetuslämpötila jäähdytystilassa (5°C~20°C). TANK Hygieenisen säiliön asetuslämpötila (40°C ~ 75°C). VEDEN LÄMPÖTILAN LÄMMÖNVAIHTELUASETUS SET

-painiketta 5 sekunnin kuluessa.

• Aseta haluttu vaihtoalue (-5°C ~ 5°C) toistamalla vaiheet 3-5. Huom:
• Poistu SETTING-tilasta painamalla CANCEL -painiketta tai odottamalla 30 sekunnin ajan.

• Asetettu lämpötila tallentuu järjestelmään, kun se on vahvistettu.
• Asetustilaan (SETTING) ei voi siirtyä, jos ulospumppauksen (SERVICE) tai tilanmäärityksen (STATUS) osoitin on päällä (ON).

VIIKKOAJASTINASETUS Ilmaisee valitun päivän Syttyy, jos ajastintoiminto valitaan Päivässä voidaan valita 6 eri ohjelmaa (1 ~ 6) TIMER STATUS SETTING

OFF TIMER SET OFF/ON SELECT SOLAR REMOTE CLOCK MODE QUIET HEATER CANCEL Veden lämpötilan arvon vaihtelu (-5ºC ~ 5ºC). OFF (Sammutus) -ajastin Laitteen automaattinen sammutus (OFF) ON (Käynnistys) -ajastin Laitteen automaattinen käynnistys (ON) Päivä on valittava Toiminto Vaihe Ajastintilan avaus Paina Aseta päivä ja aika

1. Valitse haluamasi päivä painamalla

2. Vahvista painamalla

3. “1” vilkkuu, paina

asettaaksesi ohjelman 1. OFF/ON

4. Valitse ON (Käynnistys)- tai OFF (Sammutus) -ajastin painamalla

5. Valitse haluamasi aika painamalla

MODE Voit asettaa tilan -painikkeella.

ja haluamasi lämpötilan arvon vaihtelun ajastimella SET

vahvistaaksesi ohjelman 1. Valittu päivä korostetaan painikkeella ▼.

• Näyttö siirtyy seuraavaan ohjelmaan 2 sekunnin kuluttua.

7. Aseta ohjelmiksi 2 - 6 toistamalla vaiheet 4 - 7.

• Ellei ajastimen asetuksen aikana paineta mitään painiketta 30 sekunnin kuluessa tai jos SET painetaan painiketta , sen hetkinen asetus vahvistetaan ja ajastimen asetus päätetään. Ajastimen lisäys/muokkaus Toista edellä mainitut vaiheet. Ajastimen poisto käytöstä Paina Ajastimen otto käyttöön Ajastimen tarkistus Paina TIMER TIMER

tai , kunnes haluttu päivä näytetään, vahvista valinta painamalla

3. Tarkista asetetut ohjelmat painamalla

tai , kunnes haluttu päivä näytetään, vahvista valinta painamalla

3. Avaa ohjelman asetus painamalla

, kunnes haluttu ohjelma näytetään. CANCEL

5. Peruuta ohjelma painamalla

• Voit asettaa ajastimen kullekin viikonpäivälle (maanantaista sunnuntaihin) 6 ohjelmalla päivässä.
• Kun yksikkö kytkeytyy käyttöön ajastimen avulla, se käyttää aiemmin asetettua lämpötilaa veden ulostulolämpötilan hallintaan.
• Samaa ajastinohjelmaa ei voi asettaa samana päivänä.
• Voit myös valita samalla ajastinasetuksella yhteiset päivät.
• Jopa 6 ohjelman asettaminen mille tahansa päivälle auttaa säästämään energiaa. -ja SUOMI MONOBLOC-YKSIKKÖ MONOBLOC-YKSIKKÖ Jos virransyötössä tai pumpun toiminnassa on virhe, tyhjennä järjestelmä (seuraavan kuvan mukaisesti).

Kun vesi on paikallaan järjestelmässä, se voi jäätyä, mikä voi vahingoittaa järjestelmää.

• Älä tuki ilman tulo- ja poistoaukkoja, sillä se voi häiritä laitteen toimintaa tai aiheuttaa laitteen rikkoutumisen. Varmista riittävä ilmanvaihto poistamalla esteet.
• Poista talvisin Monobloc-yksikön ympärillä oleva lumi, jotta se ei peittäisi ilman sisäänotto- tai poistoaukkoa. ULKOINEN SUODATIN
• Puhdista ulkoinen suodatin vähintään kerran vuodessa. Puhdistamisen laiminlyönti voi aiheuttaa suodattimen tukkeutumisen ja järjestelmän hajoamisen. Käänny valtuutetun jälleenmyyjän puoleen. TARKISTAMINEN
• Laitteen parhaan mahdollisen toiminnan takaamiseksi laite, ulkoinen suodatin ja johdotukset on tarkistettava säännöllisesti. Huolto on jätettävä valtuutetun jälleenmyyjän tehtäväksi.
• Poista kaikki esteet Monobloc-yksikön ilman sisäänotto- ja poistoaukkojen edestä.

PIDEMPIAIKAINEN KÄYTTÄMÄTTÖMYYS

• Älä katkaise virransyöttöä. Virransyötön katkaiseminen pysäyttää automaattisen vesipumpun toiminnon, mikä voi tukkia vesipumpun. KRIITTISET VIKATAPAUKSET KATKAISE VIRRANSYÖTTÖ ja ota yhteyttä valtuutettuun jälleenmyyjään, jos kyseessä on jokin seuraavista tilanteista:
• Epätavallinen ääni käytön aikana.
• Kaukosäätimeen on joutunut vettä/vieraita esineitä.
• Katkaisija kytkee pois päältä toistuvasti.
• Virtajohto lämpenee epätavallisen kuumaksi.

VIANETSINTÄ Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä. ILMIÖ Virtauksen ääni toiminnan aikana. Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen. Monobloc-yksiköstä tulee vettä/höyryä. Monobloc-yksiköstä tulee lämmitystilassa höyryä. Monobloc-yksikkö ei toimi. Monobloc-ilma-vesilämpöpumppujärjestelmä sammuu. Vaikeuksia järjestelmän lämpenemisessä. Järjestelmä ei lämpene välittömästi. Varalämmitin aktivoituu automaattisesti, jos se ei ole käytössä. Toiminta alkaa automaattisesti myös, kun ajastin ei ole päällä. SYY ► • Jäähdytysaine virtaa laitteen sisällä. ► • Viivästyminen suojaa yksikön kompressoria. ► • Putkissa tapahtuu tiivistymistä tai höyrystymistä. ► • Syynä on lämmönvaihtimessa tapahtuva sulatus. ► • Kun ulkolämpötila ei ole laitteen sallimalla alueella, lämpöpumpun suojausjärjestelmä aktivoituu. ► • Lämpöpumppujärjestelmä siirtyy suojaustilaan. Kompressori pysähtyy, kun veden lämpötila on alle 18°C, ja varalämmitin aktivoituu, kun veden lämpötila on alle 23°C. ► • Kun lämmitystä käytetään yhdessä lattia- tai paneelilämmityksen kanssa, joskus lämpimän veden lämpötila voi madaltua ja heikentää lattia- tai paneelilämmityksen lämmitystä.

• Kun ulkoilman lämpötila on alhainen, lämpeneminen voi vaikeutua.
• Tukkiiko lumi Monobloc-yksikön sisäänotto- tai poistoaukot?
• Kun veden ulostulon asetuslämpötila on alhainen, lämpeneminen voi vaikeutua. ► • Lämpöpumppujärjestelmän luonteesta johtuen veden kuumeneminen voi kestää jonkin aikaa, jos laite käynnistetään kylmänä. Varalämmittimen ► lämmönsiirrintä. aktivoituminen suojaa sisäyksikön ► • Steriloinnin ajastin on asetettu. Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen. ILMIÖ Lämmitys-/jäähdytystoiminto ei toimi tehokkaasti. Äänekäs toiminnan aikana. Yksikkö ei toimi. Käytön merkkivalo ei pala tai kaukosäätimen näyttö on tyhjä. TARKISTA ► • Aseta oikea lämpötila.
• Onko paneelilämmittimen venttiili kiinni?
• Poista kaikki esteet Monobloc-yksikön ilman sisäänottoja poistoaukkojen edestä. ► • Tarkista, että yksikköä ei ole asennettu vinoon ja että sen kansi on kunnolla kiinni. ► • Tarkista, onko vikavirtakytkin lauennut. ► • Onko virransyöttö katkaistu tai onko verkossa sähkökatkos? Käytön merkkivalo vilkkuu ja virhekoodi näkyy kaukosäätimen näytössä. TIMER TIMER

• Sammuta laite ja ilmoita virhekoodi valtuutetulle jälleenmyyjälle.
• Ajastintoiminto peruuntuu, kun esiintyy virhekoodi. Teholämmitintilan painike
• Jos Monobloc-ilma- vesilämpöpumppujärjestelmä ei toimi, varalämmitintä voidaan käyttää FORCE

FORCE lämmitysveden lämmittämiseen. Paina -painiketta varalämmittimen käynnistämiseksi. OFF / ON

• Lopeta teholämmitintoiminto painamalla

• Teholämmitintilan aikana mitään muita toimintoja ei sallita. TIETOJA Nämä tuotteessa, tuotepakkauksessa ja/tai sen käyttöohjeissa olevat symbolit tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana. Toimita vanhat laitteet keräyspisteisiin asianmukaisesti käsiteltäviksi ja kierrätettäviksi paikallisen lainsäädännön ja direktiivien 2002/96/EY ja 2006/66/EY mukaisesti. Tuotteiden asianmukainen hävittäminen säästää luonnonvaroja ja estää mahdollisten terveys- ja ympäristöongelmien syntymisen jätteiden virheellisen käsittelyn seurauksena. Lisätietoja vanhojen laitteiden keräyksestä ja kierrätyksestä saat kotikuntasi viranomaisilta, jätehuoltoyhtiöstäsi tai myymälästä, josta ostit tuotteen. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. SUOMI Tietoja käyttäjille vanhojen laitteiden keräyksestä ja hävittämisestä [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
