ZVM 64 X - Liesi ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesi (keittotaso + uuni)
Merkki	Zanussi
Malli	ZVM 64 X
Rakenne	Vapaasti seisova
Väri	Ruostumaton teräs (X)
Leveys	60 cm
Syvyys	60 cm
Korkeus	85 cm
Paino	n. 55 kg
Energiansyöttö	230 V / 400 V, 50 Hz
Liitäntäteho	n. 10,5 kW
Keittotason tyyppi	Keraaminen (lasikeramiikka)
Keittoalueiden määrä	4
Uunin tilavuus	65 litraa
Uunin luukku	Kääntöluukku katseluikkunalla
Uunin valaistus	Kyllä
Lämmitystavat	Ylä-/alalämpö, kiertoilma, grilli, kuumailmakierto
Puhdistustoiminto	EasyClean (höyrypuhdistus)
Turvallisuus	Lapsilukko, ylikuumenemissuoja, jäännöslämmön merkkivalo
Varusteet	Leivinpelti, ritilä, rasvapannu
Energiatehokkuusluokka	A (uuni)

Usein kysytyt kysymykset - ZVM 64 X ZANUSSI

Kuinka liitän ZVM 64 X -lieden?

Liitäntä saa tehdä vain pätevä sähköasentaja. Huomioi liitäntäteho n. 10,5 kW ja käytä asianmukaista liesiliitännän rasiapistoketta. Liesi liitetään joko 230 V tai 400 V (kolmivaihevirta).

Mitä keittotason symbolit tarkoittavat?

Symbolit osoittavat keittoalueet, esim. ympyrä normaalialueelle, kaksi ympyrää paistinuunialueelle jne. Jäännöslämmön merkkivalo palaa sammuttamisen jälkeen.

Kuinka puhdistan keraamisen keittotason?

Käytä keraamisen keittotason puhdistusainetta ja pehmeää liinaa. Jos on palaneita jäämiä, anna liedeksi jäähtyä ja levitä aine. Vältä hankaavia aineita.

Kuinka aktivoin lapsilukon?

Paina turvallisuuspainiketta (yleensä avainsymboli) noin 3 sekuntia, kunnes ääni kuuluu. Lapsilukko estää tahattoman päälle kytkemisen.

Uuni ei lämmitä – mitä tehdä?

Tarkista virtalähde ja onko sulake palanut. Jos ei, lämmityselementti saattaa olla viallinen. Ota yhteyttä asiakaspalveluun.

Mikä uunin lämpötila sopii kakkuihin?

Useimmille kakkuille suosittelemme ylä-/alalämpöä 160–180 °C tai kiertoilmaa 140–160 °C. Tarkat arvot löydät reseptistä.

Kuinka vaihdan uunin valaistuksen?

Sammuta liesi ja anna sen jäähtyä. Poista kansi ja vaihda halogeenilamppu (G9, 25 W). Huomioi oikea watteus.

Liesi antaa virhekoodin E1 – mitä se tarkoittaa?

Virhe E1 osoittaa anturin häiriötä. Sammuta liesi 10 minuutiksi ja kytke uudelleen päälle. Jos virhe jatkuu, ota yhteys asiakaspalveluun.

Voinko puhdistaa uunin luukun itse?

Kyllä, luukun lasit voidaan puhdistaa kostealla liinalla ja miedolla puhdistusaineella. Vältä voimakkaita kemikaaleja. Voimakkaan likaantumisen tapauksessa luukku voidaan purkaa (katso ohjeet).

Mistä löydän ZVM 64 X:n käyttöohjeen?

Käyttöohje on saatavilla notice-facile.com -sivustolla PDF-muodossa ladattavaksi. Voit myös pyytää sen suoraan verkkosivuston kautta.

KÄYTTÖOHJE ZVM 64 X ZANUSSI

Turvallisuusohjeet	16
Asennus	16
Laitteen kuvaus	19
Käyttöohjeet	19

Hyödyllisiä neuvoja ja vinkkejä	20
Hoito ja puhdistus	21
Käyttöhäiriöt	21
Ympäristönsuojelu	21

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä, jotta osaat käyttää sitä turvallisesti ja oikein. Pidä käyttöohjeet aina laitteen mukana esimerkiksi muuton yhteydessä tai jos myyt laitteen toiselle. Käyttäjien tulee hallita täydellisesti laitteen käyttö ja tuntea sen turvallisuusominaisuudet.

Yleiset turvallisuusohjeet

Varoitus! Laite ei ole tarkoitettu fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

Lasten turvallisuus

• Tämä laite on tarkoitettu vain aikuisten käyttöön. Pikkulapsia on valvottava, eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumisvaaran.
• Pidä lapset poissa laitteen luota silloin, kun se on toi-minnassa.

Käyttöturvallisuus

• Poista kaikki pakkausmateriaalit, tarrat ja suojamuovit laitteesta ennen sen ensimmäistä käyttöä.
• Kytke keittoalueet aina pois toiminnasta käytön jälkeen.
• Palovammojen vaara! Älä laita keittotasolle ruokailuvälineitä tai kattilankansia, sillä ne voivat kuumentua.

Asennus

Kirjaa ennen asennusta muistiin arvokilven sarja-numero (Ser. Nr.). Arvokilpi sijaitsee laitteen poh-jassa.

Varoitus! Tulipalon vaara! Ylikuumentunut rasva tai öljy syttyy herkästi palamaan.

Asianmukainen käyttö

• Valvo laitteen toimintaa aina käytön aikana.
• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Älä käytä keittotasoa työtasona tai laskualustana.
• Älä laita tulenarkoja nesteitä, helposti syttyviä tai sulavia esineitä (esimerkiksi muovi- tai alumiiniesineitä) laitteen päälle tai sen lähelle.
• Ole varovainen kytkiessäsi muita laitteita keittotason lähellä olevaan pistorasiaan. Älä anna niiden virtajohtojen koskettaa keittotasoa tai kuumia astioita. Varo, että virtajohdot eivät takerru kiinni mihinkään.

Laitteen vaurioitumisen välttäminen

• Jos keraamiselle pinnalle putoaa esineitä tai keittoa-stioita, pinta voi vaurioitua.
• Valurautaiset ja alumiiniset keittoastiat tai pohjasta vaurioituneet keittoastiat voivat naarmuttaa pintaa, jos vedät niitä keittotasolla.
• Älä anna nesteen kiehua kuiviin, jotta keittoastia ja ke-raaminen taso eivät vaurioidu.
• Älä laita keittoalueille tyhjiä astioita äläkä kytke aluei-ta toimintaan ilman keittoastiaa.
• Älä peitä mitään laitteen osaa alumiinifoliolla.

Varoitus! Jos keittotason pintaan tulee särö, katkaise virta laitteesta sähköiskuvaaran

välttämiseksi.

Modell ZVM 64X		Prod.Nr. 949 592 733 03
Typ 58PEE11AO	220-240 V 50-60-Hz
Made in Germany	Ser.Nr.......	6,0 kW
ZANUSSI

Turvallisuusohjeet

Varoitus! Lue ohjeet huolellisesti!

Tarkista, ettei laite ole vaurioitunut kuljetuksessa.

Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

Laitteen asennuksen, sähköliitännän ja korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Kalusteeseen sijoitettavia laitteita saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty. Ne voivat aiheuttaa henkilövahinkoja ja laitteen vaurioitumisen.

Asennuksessa tulee noudattaa käyttömaassa voimassa olevia lakeja, määräyksiä, direktiivejä ja standardeja (turvallisuusmääräykset, kierrätysmääräykset, sähköturvallisuusmääräykset jne.).

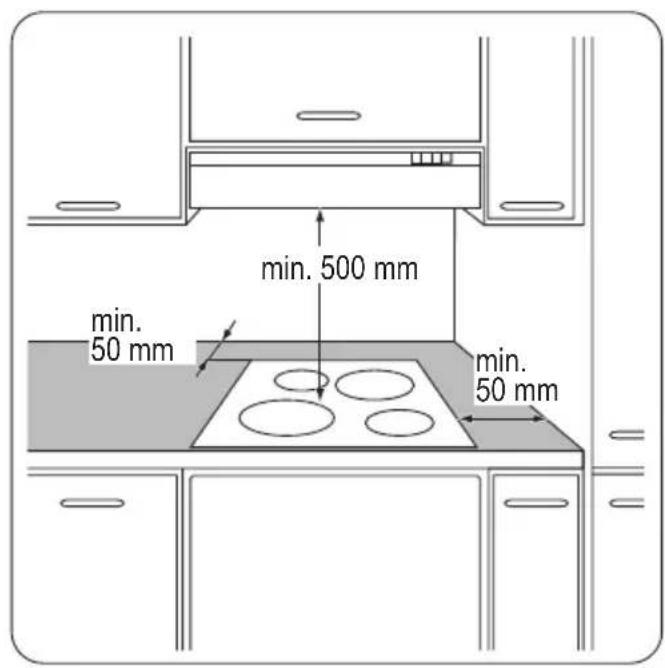

Noudata mainittuja minimietäisyyksiä muihin laitteisiin ja kalusteisiin.

Asennuksen on taattava kosketussuojaus. Esimerkiksi laatikoita saa asentaa vain, kun välittömästi laitteen alapuolella on suojaava lattia.

Suojaa työtason leikatut pinnat kosteudelta käyttäen sopivaa tiivistettä.

Kiinnitä tiiviste siten, että laitteen ja työtason väliin ei jää aukkoja.

Suojaa laitteen alapinta esimerkiksi astianpesukoneesta tai uunista tulevalta höyryltä ja kosteudelta.

Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Avautuva ovi tai ikkuna voi tönäistä keittoastian tasolta aiheuttaen vaaratilanteen.

Varoitus! Sähköiskuvaara. Noudata tarkasti sähköliitäntää koskevia ohjeita.

• Sähköverkon liitin on jännitteinen.
• Tee sähköverkon liitin jännitteettömäksi.
• Varmista, että kosketussuojaus on asianmukaisesti asennettu.
• Löysät tai vääränlaiset pistokkeet ja pistorasiat voivat aiheuttaa liittimen ylikuumenemisen.
• Myös pistorasian ja pistokkeen käsittely on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Käytä kaapelissa vedonpoistajaa.
• Yksi- tai kaksivaiheliitännässä on käytettävä virtajohtoa, jonka tyyppi on H05BB-F Tmax 90°C (tai korke-ampi).
• Vaihda vahingoittuneen virtajohdon tilalle erikoisjoh-to (typpi H05BB-F Tmax 90°C tai korkeampi). Ota yhteys valtuutettuun huoltoliikkeeseen.

Sähköliitäntään on asennettava kytkin, joka erottaa laitteen kaikki navat sähköverkosta ja jonka kontaktien väli on vähintään 3 mm.

Sopivia erotuslaitteita ovat esimerkiksi suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.

Asennus

Jälkilämmön merkkivalo

Jälkilämmön merkkivalo syttyy, kun jokin keittoalue on kuuma.

Käyttöohjeet

Keittoalue kytketään toimintaan ja tehotasoa nostetaan kääntämällä säädintä myötäpäivään. Tehotasoa alennetaan kääntämällä säädintä vastapäivään. Keittotaso kytketään pois toiminnasta kääntämällä säädin asentoon 0.

1 Yhden lämpöalueen keittoalue 1200 W
2 Yhden lämpöalueen keittoalue 1800 W
3 Säätimet
4 Yhden lämpöalueen keittoalue 1200 W
5 Jälkilämmön merkkivalo
6 Yhden lämpöalueen keittoalue 1800 W

1 Kutakin säädintä vastaava keittoalue
2 Tehotaso (0-9)

Varoitus! Palovammojen vaara jälkilämmön vuoksi!

Kun keittoalue kytketään toimintaan, siitä kuuluu hetken aikaa surinaa. Tämä on kaikkien keraamiseittotasojen ominaisuus eikä tarkoita laitteen toimin-riötä.

Keittoastiat

- Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

- Emaloidusta teräksestä valmistetut tai alumiini- tai kuparipohjaiset keittoastiat voivat tehdä läiskiä keraamiseen pintaan.

Energiansäästö

- Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia keittoalueelle, ennen kuin kytket alueen toimintaan.
• Kytke keittoalueet pois toiminnasta ennen kypsennysajan päättymistä ja hyödynnä jälkilämpö.
• Keittoastioiden pohjan tulee olla keittoalueen kokoinen.

Esimerkkejä keittotoiminnoista

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehota-So	Käyttökohde: Aika Vinkkejä
1 Valmiiden ruokien lämpimänäpito tarpeen		mukaan	Peitä kannella
1-2 Hollandaise-kastike, sulatus: voi, suklaa, liiva-te		5 - 25 min Sekoita välillä
1-2 Hyydyttäminen: kuohkeat munakkaat, keitetyt munat		10 - 40 min	Keitä kannen alla
2-3 Riisin ja maitoruokien haudutus, valmisruo-kien kuumentaminen		25 - 50 min	Lisää nestettä riisin suhteen kaksinkertai-nen määrä, sekoita maitoruokia kypsen-nyksen aikana
3-4 Höyrytetyt vihannekset, kala, liha 20 - 45		min	Lisää nestettä muutama ruokalusikallinen
4-5 Höyryssä kypsennetyt perunat 20 - 60		min	Käytä korkeintaan 1⁄4 litraa vettä/750 g pe-runoita
4-5 Suurten ruokamäärien kypsentäminen, pata-ruoat ja keitot		60 - 150 min	Enintään 3 litraa nestettä + valmistusaineet
6-7 Kevyt paistaminen: leikkeet, vasikanliha, kot-letit, pyörykät, makkarat, maksa, kastikepohja, kananmunat, ohukaiset, munkit		tarpeen mukaan	Käännä kypsennyksen puolivälissä
7-8 Voimakas paistaminen: sipuliperunat, ulkofi-lee, pihvit		5 - 15 min Käännä kypsennyksen puolivälissä
9	Suuren vesimäärän keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranska-laiset perunat

Tietoa akryyliamidista

Tärkeää Tuoreimpien tieteellisten tutkimustulosten mukaisesti (erityisesti tärkkelyspitoisten) ruokien

voimakas ruskistaminen voi aiheuttaa terveysvaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

Hoito ja puhdistus

Puhdista keittotaso jokaisen käytön jälkeen. Tarkista aina, että keittoastian pohja on puhdas.

Varoitus! Terävät esineet ja hankaavat pesuaineet vahingoittavat laitetta.

Turvallisuussyistä laitetta ei saa puhdistaa höyrypesulaitteella tai painepesurilla.

Keraamisen pinnan naarmut tai tummat läiskät eivät vaikuta laitteen toimintaan.

Lian poistaminen:

1. – Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Muutoin lika voi aiheut-

taa laitteeseen vaurioita. Käytä erityistä lasipintaan tarkoitettua kaavinta. Aseta kaavin viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

- Poista sitten, kun laite on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Käytä keraamisen keit-totason tai ruostumattoman teräksen puhdistuk-seen tarkoitettua puhdistusainetta.

1. Puhdista laite kostealla liinalla käyttäen vähän puhdistusainetta.

2. Kuivaa pinta lopuksi puhtaalla liinalla.

Käyttöhäiriöt

Ongelma Mahdollinen syy ja korjaustoimenpide
Laite ei toimi. • Aseta tehotaso.	• Tarkista sulake kodin sähkötaulusta. Jos sulake palaa useita kertoja, ota yhteys sähköasentajaan.
Jälkilämmön merkkivalo ei syty.	Keittoalue ei ole kuuma, koska sitä on käytetty vain vähän aikaa. Jos keit- toalueen pitäisi olla kuuma, ota yhteys valtuutettuun huoltoliikkeeseen.

Ellei ongelma poistu edellä kuvattujen toimenpiteiden avulla, ota yhteys valtuutettuun huoltoliikkeeseen. Ilmoi-ta arvokilpeen merkityt tiedot, keraamisen keittotason kol-mikirjaiminen tunnus (keittotason kulmassa) sekä näy-tössä näkyvä virheilmoitus.

Valtuutetun huoltoliikkeen käynnistä aiheutuvat kulut voidaan veloittaa myös takuuaikana, jos toimintahäiriö on aiheutunut virheellisen käytön vuoksi. Kuluttajaneuvonnon yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä

josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste: >PE<,>PS< jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.
