Produkttyp	Herd (Kochfeld + Backofen)
Marke	Zanussi
Modell	ZVM 64 X
Bauform	Freistehend
Farbe	Edelstahl (X)
Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Gewicht	ca. 55 kg
Energieversorgung	230 V / 400 V, 50 Hz
Anschlussleistung	ca. 10,5 kW
Kochfeldart	Ceran (Glaskeramik)
Anzahl Kochzonen	4
Backofenvolumen	65 Liter
Backofentür	Klapptür mit Sichtfenster
Backofenbeleuchtung	Ja
Beheizungsarten	Ober-/Unterhitze, Umluft, Grill, Heißluft
Reinigungsfunktion	EasyClean (Dampfreinigung)
Sicherheit	Kindersicherung, Überhitzungsschutz, Restwärmeanzeige
Zubehör	Backblech, Rost, Fettpfanne
Energieeffizienzklasse	A (Backofen)

Häufig gestellte Fragen - ZVM 64 X ZANUSSI

Wie schließe ich den Herd ZVM 64 X an?

Der Anschluss darf nur durch einen qualifizierten Elektriker erfolgen. Beachten Sie die Anschlussleistung von ca. 10,5 kW und verwenden Sie eine entsprechende Herdanschlussdose. Der Herd wird entweder an 230 V oder 400 V (Drehstrom) angeschlossen.

Was bedeuten die Symbole auf dem Kochfeld?

Die Symbole zeigen die Kochzonen an, z. B. ein Kreis für die normale Zone, zwei Kreise für die Bräterzone usw. Die Restwärmeanzeige leuchtet nach dem Ausschalten.

Wie reinige ich das Cerankochfeld?

Verwenden Sie ein Ceranfeld-Reinigungsmittel und ein weiches Tuch. Bei eingebrannten Resten lassen Sie den Herd abkühlen und tragen Sie das Mittel auf. Vermeiden Sie Scheuermittel.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Sicherheitstaste (meist ein Schlüsselsymbol) für ca. 3 Sekunden, bis ein Signal ertönt. Die Kindersicherung verhindert unbeabsichtigtes Einschalten.

Der Backofen heizt nicht – was tun?

Prüfen Sie die Stromversorgung und ob die Sicherung ausgelöst hat. Wenn nicht, könnte das Heizelement defekt sein. Wenden Sie sich an den Kundendienst.

Welche Backofentemperatur ist für Kuchen geeignet?

Für die meisten Kuchen empfehlen wir Ober-/Unterhitze bei 160–180 °C oder Umluft bei 140–160 °C. Die genauen Werte entnehmen Sie dem Rezept.

Wie tausche ich die Backofenbeleuchtung aus?

Schalten Sie den Herd aus und lassen Sie ihn abkühlen. Entfernen Sie die Abdeckung und ersetzen Sie die Halogenlampe (G9, 25 W). Achten Sie auf die richtige Wattzahl.

Der Herd gibt Fehlercode E1 – was bedeutet das?

Fehler E1 weist auf eine Störung des Sensors hin. Schalten Sie den Herd für 10 Minuten aus und wieder ein. Bleibt der Fehler, kontaktieren Sie den Kundendienst.

Kann ich die Backofentür selbst reinigen?

Ja, die Türscheiben können Sie mit einem feuchten Tuch und mildem Reiniger säubern. Vermeiden Sie aggressive Chemikalien. Bei starken Verschmutzungen kann die Tür demontiert werden (siehe Anleitung).

Wo finde ich die Bedienungsanleitung für den ZVM 64 X?

Die Anleitung steht auf notice-facile.com als PDF zum Download bereit. Sie können sie auch direkt über die Website anfordern.

BEDIENUNGSANLEITUNG ZVM 64 X ZANUSSI

Sicherheitshinweise	22
Montage	23
Gerätebeschreibung	25
Gebrauchsanweisung	25

Praktische Tipps und Hinweise	26
Reinigung und Pflege	27
Was tun, wenn ...	27
Umwelttipps	27

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

⚠️ Warnung! Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Halten Sie Kinder vom Gerät fern, wenn dieses eingeschaltet ist.

Sicherheit während des Betriebs

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Verbrennungsgefahr! Legen Sie kein Besteck und keine Deckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

Warnung! Feuergefahr! Überhitztes Öl oder Fett kann sich sehr schnell entzünden.

Bestimmungsgemäße Verwendung

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt!
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Stellen Sie entflammbare Flüssigkeiten, entflammbares Material oder Gegenstände, die schmelzen können (aus Kunststoff oder Alufolie), nicht in der Nähe des Geräts oder auf dem Gerät ab.
• Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorgsam vor. Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren können. Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

Vermeiden von Schäden am Gerät

• Wenn Sie Kochgeschirr oder andere Gegenstände auf das Glaskeramikkochfeld fallen lassen, kann dieses beschädigt werden.
• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Glaskeramik beim Verschieben verkratzen.
• Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls kann das Kochgeschirr oder die Glaskeramik beschädigt werden.
• Verwenden Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
• Decken Sie das Gerät weder ganz noch teilweise mit Alufolie ab.

Warnung! Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Spannungsversorgung

aus. Andernfalls besteht die Gefahr eines Stromschlags.

Notieren Sie vor der Montage des Geräts die Seriennummer (Ser. Nr.), die Sie auf dem Typenschild finden. Das Typenschild befindet sich unten am Gehäuse des Geräts.

Modell ZVM 64X		Prod.Nr. 949 592 733 03
Typ 58PEE11AO	220-240 V 50-60-Hz
Made in Germany	Ser.Nr. ......	6,0 kW
ZANUSSI

Sicherheitshinweise

⚠️ Warnung! Bitte Folgendes unbedingt lesen! Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Anbieter.

Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle installiert, angeschlossen oder repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden. Verwenden Sie Einbaugeräte erst nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten.

Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden!

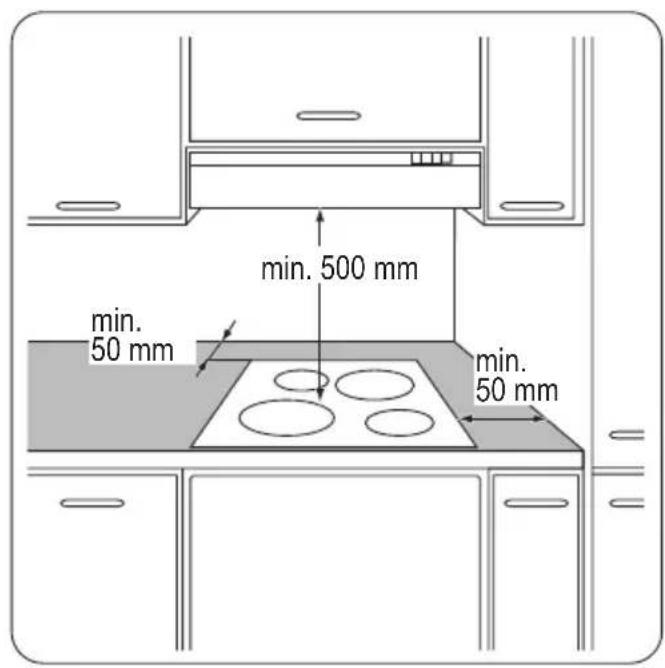

Halten Sie die Mindestabstände zu anderen Geräten ein! Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Bodenschutz direkt unter dem Gerät installiert werden!

Die Schnittflächen an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden!

Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete Dichtung erforderlich!

Das Kochfeld muss so eingebaut werden, dass die Geräteunterseite vor Dampf und Feuchtigkeit, z. B. durch einen Geschirrspüler oder Backofen, geschützt ist! Das Gerät darf nicht direkt neben Türen oder unter Fenstern installiert werden! Andernfalls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.

⚠️ Warnung! Es besteht Verletzungsgefahr durch elektrischen Strom. Beachten Sie genau sämtliche Anweisungen zu den elektrischen Anschlüssen.

• Die Netzanschlussklemme liegt an Spannung.
- Die Netzanschlussklemme muss spannungsfrei gemacht werden.
- Der Berührungsschutz muss durch fachgerechten Einbau gewährleistet sein.
- Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
- Die Klemmverbindungen müssen von einem qualifizierten Elektriker fachgerecht ausgeführt werden.
- Am Kabel ist eine Zugentlastung erforderlich.
- Bei einem ein- oder zweiphasigen Anschluss muss eine Netzanschlussleitung des Typs H05BB-F Tmax 90°C (oder höher) verwendet werden.
- Wenn die Netzanschlussleitung beschädigt ist, muss sie durch eine Spezialanschlussleitung (Typ H05BB-F Tmax 90°C oder höher) ersetzt werden. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst. Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsquelle abzuklemmen.
Geeignete Isolierungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.

Montage

Ausstattung des Kochfelds

1 Einkreis-Kochzone 1200 W
2 Einkreis-Kochzone 1800 W
3 Einstellknöpfe
4 Einkreis-Kochzone 1200 W
5 Restwärmeanzeige
6 Einkreis-Kochzone 1800 W

Einstellknopf für Kochzonen

1 Anordnung der Einstellknöpfe
2 Kochstufen (0-9)

Restwärmeanzeige

Die Restwärmeanzeige leuchtet auf, wenn eine Kochzone heiß ist.

Gebrauchsanweisung

Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Bedienknopf im Uhrzeigersinn. Drehen Sie zum Verringern der Kochstufe den Bedienknopf gegen den Uhrzeigersinn. Drehen Sie zum Ausschalten den entsprechenden Einstellknopf auf 0.

Warnung! Es besteht Verbrennungsgefahr durch Restwärme!

Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein Brummen zu hören. Das ist typisch für Glaskeramikkochfelder. Es liegt keine Fehlfunktion am Gerät vor.

Kochgeschirr

- Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

- Kochgeschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen

Energie sparendes Kochen

- Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.
• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Anwendungsbeispiele zum Kochen

Die Angaben in der folgenden Tabelle sind Richtwerte.

Koch-stufe	Zweck Zeit Tipps
1 Warmhalten von gegarten Speisen nach Be-		darf	Abdecken
1-2 Sauce	Hollandaise; Zerlassen Butter, Schoko-lade, Gelatine	5-25 Min.	Gelegentlich umrühren
1-2 Stocken: Luftiges Omelett, Rühreier 10-40 Mi		n.	Mit Deckel garen
2-3 Köcheln von Reis und Milchgerichten, Erhit-zen von Fertiggerichten		25-50 Mi n.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischen-durch umrühren
3-4 Dünsten von Gemüse, Fisch, Fleisch 20-45		Min.	Einige Esslöffel Flüssigkeit hinzugeben
4-5 Dämpfen von Kartoffeln 20-60 Mi		n.	Max. 1⁄4 l Wasser für 750 g Kartoffeln ver-wenden
4-5 Kochen größerer Speisemengen, Eintopfge-richte und Suppen		60-150 M in.	Bis zu 3 l Flüssigkeit plus Zutaten
6-7 Bei geringer Hitze anbraten: Schnitzel, Cor-don bleu, Koteletts, Frikadellen, Bratwürste,Leber, Mehlschwitze, Eier, Pfannkuchen,Doughnuts		nach Be-darf	Nach der Hälfte der Garzeit einmal wen-den.
7-8 Bei starker Hitze anbraten: Rösti, Lendenstü-cke, Steaks		5-15 Min.	Nach der Hälfte der Garzeit einmal wen-den.
9	Große Mengen Wasser zum Kochen bringen, Kochen von Nudeln, Anbraten von Fleisch (Gulasch,Schmorbraten), Frittieren von Pommes frites

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln,

speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Reinigung und Pflege

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Warnung! Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät.

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts

So entfernen Sie Verschmutzungen:

1. – Sofort entfernen: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls

können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Entfernen, nachdem sich das Gerät ausreichend abgekühlt hat: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Was tun, wenn ...

Störung Mögliche Ursachen und Abhilfe
Das Gerät funktioniert überhaupt nicht.	• Stellen Sie die Kochstufe ein.• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an einen qualifizierten Elektriker.
Die Restwärmeanzeige leuchtet nicht auf.	Die Kochzone ist nicht heiß, da sie nur eine kurze Zeit lang in Betrieb war. Soll die Kochzone eigentlich heiß sein, wenden Sie sich bitte an Ihren Kundendienst.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Code für die Glaskeramik (befindet sich in der Ecke des Kochfelds) und die angezeigte Fehlermeldung an.

Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Umwelttipps

Das Symbol ☒auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit

internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.
