KÄYTTÖOHJE DFT60BC24 BOSCH

[fi] Käyttöohje ja asennusohjeet Liesituuletin 16

1 Turvallisuus 16
2 Esinevahinkojen välttäminen 18
3 Ympäristönsuojelu ja säästö 18
4 Käyttötavat 18
5 Tutustuminen 19
6 Käytön perusteet 19

7 Puhdistus ja hoito 19

8 Toimintahäiriöiden korjaaminen 21

9 Hävittäminen 21

10 Huoltopalvelu 22

11 ASENNUSOHJE 22

11.4 Turvallinen asennus 23

Turvallisuus

Noudata seuraavia turvallisuusohjeita.

1.1 Yleisiä ohjeita

■ Lue tämä ohje huolellisesti.
■ Säilytä ohjeet ja tuotetiedot myöhempää käyttötarvetta tai mahdollista uutta omistajaa varten.
■ Jos laitteessa on kuljetusvaurioita, älä kytke laitetta käyttöön.

1.2 Määräyksenmukainen käyttö

Tämä laite on tarkoitettu ainoastaan kalusteeseen asennettavaksi. Noudata asennusohjeita.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

Käytä laitetta vain:

■ ruokahöyryn imemiseen.
■ yksityisissä kotitalouksissa ja kodinomaisen ympäristön suljetuissa tiloissa.
■ enintään 2000 m korkeudella merenpinnasta.

1.3 Käyttäjien rajoitukset

Kahdeksanvuotiaat ja sitä vanhemmat lapset ja sellaiset henkilöt, joilla on alentunut fyysinen, aistillinen tai henkinen toimintakyky tai joilta puuttuu kokemusta ja/tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena tai kun heille on neuvottu, miten laitetta käytetään turvallisesti ja he ovat ymmärtäneet laitteesta aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta, paitsi jos he ovat vähintään 15-vuotiaita ja aikuinen valvoo toimenpiteitä.

Pidä alle kahdeksanvuotiaat lapset poissa laitteen ja liitäntäjohdon läheltä.

1.4 Turvallinen käyttö

⚠️ VAROITUS – Tulipalovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan.

• Älä käytä laitetta koskaan ilman rasvasuodatinta.
  ▶ Puhdista rasvasuodattimet säännöllisesti.
• Älä käytä avotulta laitteen läheisyydessä (älä esimerkiksi liekitä ruokia).
• Asenna laite kiinteillä polttoaineilla toimivien (esimerkiksi puu- tai hiililämmitteisten) tulisijojen lähelle vain, kun tulisija on varustettu suljetulla, kiinteällä luukulla. Kipinöitä ei saa muodostua.

Kuuma öljy ja rasva syttyvät nopeasti palamaan.

• Pidä kuumaa öljyä ja rasvaa koko ajan silmällä.
• Älä sammuta palavaa öljyä tai rasvaa vedellä. Kytke keittoalue pois päältä. Tukahduta liekit varovasti kannella, palopeitteellä tai vastaavalla ja anna jäähtyä. Kaasukeittoalueet, joilla ei ole astiaa, muodostavat käytössä erittäin korkean kuumuuden. Sen päälle asennettu liesituuletin voi vaurioitua tai syttyä tuleen.

- Käytä kaasukeittoalueita vain keittoastia paikalleen asetettuna.

Useamman kaasukeittoalueen samanaikaisesta käytöstä kehittyy korkea kuumuus. Sen yläpuolelle asennettu liesituuletin voi vaurioitua tai syttyä palamaan.

• Käytä kaasukeittoalueita vain keittoastia paikalleen asetettuna.

• Aktivoi tuuletin.

• Älä käytä kahta kaasulla toimivaa keittoaluetta isolla liekillä samanaikaisesti pidempään kuin 15 minuuttia. Kaksi kaasukeittoaluetta vastaavat suurta poltinta.

• Älä käytä yli 5 kW:n suurta poltinta suurimmalla liekillä pidempään kuin 15 minuuttia, esimerkiksi wokki.

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan.

▶ Puhdista rasvasuodattimet säännöllisesti.

⚠️ VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla. Lapset voivat vetää henkeen tai niellä pieniä osia ja tukehtua niihin.
• Pidä pienet osat poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pienillä osilla.

⚠️ VAROITUS – Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

• Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa.
• Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma-/ poistoilmaseinääukon yhteydessä tai muista teknisistä toimenpiteistä johtuen

palamisilman tilalle pääsee virtaamaan korvausilmaa. Tuloilma-/ poistoilmaseinäaukko ei yksin takaa raja-arvossa pysymistä.

• Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
• Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia.

Huoneeseen muodostuu kaasukeittolaitetta käytettäessä lämpöä, kosteutta ja palamistuotteita.

- Kytke kaasukeittolaitetta käytettäessä liesituuletin päälle.

⚠️ VAROITUS – Palovammavaara!

Käden ulottuvilla olevat osat kuumenevat käytössä.

• Älä kosketa kuumia osia.
• Pidä lapset poissa laitteen läheltä.
  Laite kuumenee käytön aikana.
  ▶ Anna laitteen jäähtyä ennen puhdistamista.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

▶ Puhdista laitteen sisätila varovasti.

Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

- Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

LED-lamppujen valo on hyvin kirkas ja se voi vahingoittaa silmiä (riskiluokka 1).

- Älä katso suoraan LED-valoon yli 100 sekuntia kauempaa.

Epäasianmukaiset korjaukset ovat vaarallisia.

- Varsinaisia korjaustöitä saa suorittaa vain alan ammattihenkilöstö.

- Jos laite on rikki, ota yhteys huoltopalveluun. → "Huoltopalvelu", Sivu 22

⚠️ VAROITUS – Sähköiskun vaara!

Viallinen laite tai verkkojohto on vaarallinen.

• Älä käytä vaurioitunutta laitetta.
• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä.
  ▶ Soita huoltopalveluun. →Sivu 22

Epäasianmukaiset korjaukset ovat vaarallisia.

• Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
• Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
• Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

- Irrota ennen puhdistusta verkkopistoke pistorasiasta tai irrota sulake tai kytke sitä vastaava automaattisulake pois päältä.

- Älä käytä laitteen puhdistukseen höyry- tai painepesuria.

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

- Älä käytä märkiä sieniliinoja.

⚠️ VAROITUS – Räjähdysvaara!

Voimakkaan emäksiset tai runsashappoiset pesuaineet voivat yhdessä astianpesukoneeseen laitettujen alumiiniosien kanssa aiheuttaa räjähdyksen.

- Älä käytä voimakkaan emäksisiä tai runsashappoisia pesuaineita. Varo varsinkin käyttämästä ammatti- tai teollisuuskäyttöön tarkoitettuja puhdistusaineita alumiiniosien, kuten esim. liesituulettimen rasvasuodatinten, yhteydessä.

2 Esinevahinkojen välttäminen

HUOMIO

Kondenssivesi voi aiheuttaa korroosiovaurioita.

- Käynnistä laite aina ruokaa laittaessasi, jotta estät kondenssiveden kerääntymisen laitteeseen.

Valitsimiin päässyt kosteus voi aiheuttaa vaurioita.

- Älä puhdista valitsimia märällä liinalla.

Virheellinen puhdistus vaurioittaa pintoja.

▶ Noudata puhdistusohjeita.

- Älä käytä voimakkaita tai hankaavia puhdistusaineita.

- Puhdista jaloteräspinnat vain hiontasuunnassa.

- Älä puhdista valitsimia jaloteräksen puhdistusaineella.

Takaisin valuva kondenssivesi voi vaurioittaa laitetta.

- Jotta vältät kondenssiveden paluuvirtauksen, asenna poistoilmaputki 1° kaltevuudelle laitteesta.

Jos kuormitat somiste-elementtejä väärin, ne voivat murtua.

• Älä vedä somiste-elementeistä.
• Älä aseta mitään esineitä somiste-elementtien päälle tai ripusta niihin mitään.

Pinta vaurioituu, jos suojakalvoa ei poisteta.

- Poista suojakalvo laitteen kaikista osista ennen ensimmäistä käyttöä.

Maalatut pinnat vahingoittuvat helposti.

▶ Noudata puhdistusohjeita.
→ "Laitteen puhdistus", Sivu 19

- Varo naarmuttamasta maalattuja pintoja.

3 Ympäristönsuojelu ja säästö

3.1 Pakkausmateriaalin hävittäminen

Pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

- Hävitä yksittäiset osat lajiteltuina.

3.2 Energiansäästö

Laitteesi kuluttaa vähemmän sähköä, kun noudatat näitä ohjeita.

Kytke valo pois päältä, kun sitä ei enää tarvita.

- Kun valo on kytketty pois päältä, se ei kuluta energiaa.

Puhdista tai vaihda suodattimet annetuin aikavälein.

- Suodattimien teho pysyy hyvänä.

Käytä keittäessäsi kantta.

- Keittämishöyryjä ja kondenssivettä muodostuu vähemmän.

Käytä lisätoimintoja vain tarvittaessa.

- Lisätoimintojen kytkeminen pois päältä pienentää virrankulutusta.

4 Käyttötavat

4.1 Poistoilmakäyttö

Liesituulettimen imemä ilma johdetaan rasvasuodattimien puhdistamana hormijärjestelmän kautta ulkoilmaan.

Poistoilmaa ei saa johtaa hormiin, jota käytetään kaasua tai muita polttoaineita polttavien laitteiden pakokaasun poistoon (tämä ei koske kiertoilmalaitteita).

• Mikäli poistoilma johdetaan savukanavaan tai ilmanvaihtohormiin, joka ei ole käytössä, on siihen saatava lupa paikalliselta nuohoojalta.
• Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta.

5 Tutustuminen

5.1 Valitsimet

Käyttöpaneelin avulla asetetaan laitteen toiminnot ja nähdään tiedot sen käyttötilasta.

6.1 Laitteen kytkeminen päälle

1. Vedä esiin vedettävä suodatin ulos.
2. Paina VL
   √ Merkkivalo palaa.
   √ Tuuletinluukku sulkeutuu automaattisesti 60 minuutin kuluttua.

6.2 Laitteen kytkeminen pois päältä

▶ Paina VL

6.3 Valon kytkeminen päälle

Voit kytkeä valon päälle tai pois päältä riippumatta siitä, onko tuuletin kytketty päälle.

▶ Paina ⚙️

6.4 Valon kytkeminen pois päältä

▶ Paina ⚙️

7 Puhdistus ja hoito

Puhdista ja hoida laitetta huolellisesti, jotta se pysyy pitkään toimintakuntoisena.

7.1 Puhdistusaineet

Tarkoitukseen sopivia puhdistusaineita on saatavana huoltopalvelusta tai verkkokaupasta.

HUOMIO

Soveltumattomat puhdistusaineet voivat vahingoittaa laitteen pintoja.

• Älä käytä voimakkaita tai hankaavia puhdistusaineita.
• Älä käytä vahvasti alkoholipitoisia puhdistusaineita.
• Älä käytä kovia hankaustyynyjä tai puhdistussieniä.

• Älä käytä lämpöpuhdistukseen tarkoitettuja erikoispuhdistusaineita.

• Käytä lasinpuhdistusainetta, lasinpuhdistuslastaa tai teräksen puhdistusainetta vain, kun niitä suositellaan kyseisen osan puhdistusohjeessa.

• Huuhtele uudet sieniliinat huolellisesti ennen käyttöä.

7.2 Laitteen puhdistus

Puhdista laite ohjeiden mukaan, jotta virheellinen puhdistus tai epäsopivat puhdistusaineet eivät vaurioita eri osia ja pintoja.

⚠️ VAROITUS – Räjähdysvaara!

Voimakkaan emäksiset tai runsashappoiset pesuaineet voivat yhdessä astianpesukoneeseen laitettujen alumiiniosien kanssa aiheuttaa räjähdyksen.

- Älä käytä voimakkaan emäksisiä tai runsashappoisia pesuaineita. Varo varsinkin käyttämästä ammatti- tai teollisuuskäyttöön tarkoitettuja puhdistusaineita alumiiniosien, kuten esim. liesituulettimen rasvasuodatinten, yhteydessä.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

• Irrota ennen puhdistusta verkkopistoke pistorasiasta tai irrota sulake tai kytke sitä vastaava automaattisulake pois päältä.
• Älä käytä laitteen puhdistukseen höyry- tai painepesuria.

⚠️ VAROITUS – Palovammavaara!

Laite kuumenee käytön aikana.

- Anna laitteen jäähtyä ennen puhdistamista.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

▶ Puhdista laitteen sisätila varovasti.

1. Noudata puhdistusaineita koskevia ohjeita.

2. Puhdista pinnasta riippuen seuraavasti:

3. Puhdista teräspinnat sieniliinalla ja kuumalla astianpesuaineliuoksella hionnan suuntaan.

4. Puhdista lakatut pinnat sieniliinalla ja kuumalla astianpesuaineliuoksella.
5. Puhdista alumiini pehmeällä liinalla ja lasinpuhdistusaineella.
6. Puhdista muovi pehmeällä liinalla ja lasinpuhdistusaineella.

7. Puhdista lasi pehmeällä liinalla ja lasinpuhdistusaineella.

8. Kuivaa pehmeällä liinalla.

9. Sivele teräspinnoille hyvin ohut kerros teräksen hoitoainetta pehmeällä liinalla. Teräksen hoitoainetta on saatavana huoltopalvelusta tai verkkokaupasta.

7.3 Valitsimien puhdistus

⚠️ VAROITUS – Sähköiskun vaara!

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

- Älä käytä märkiä sieniliinoja.

1. Noudata puhdistusaineita koskevia ohjeita.
2. Puhdista kostealla sieniliinalla ja kuumalla astianpesuaineliuoksella.
3. Kuivaa pehmeällä liinalla.

7.4 Rasvasuodattimen irrotus

1. HUOMIO – Putoavat rasvasuodattimet voivat vaurioittaa alla olevaa keittotasoa.

- Tartu toisella kädellä alhaalta rasvasuodattimeen.

Avaa rasvasuodattimien lukitsimet.

1. Poista rasvasuodattimet pidikkeistä. Pidä rasvasuodattimet vaakatasossa, jotta vältät rasvan tippumisen suodattimista.

7.5 Rasvasuodattimen puhdistaminen käsin

Rasvasuodattimet suodattavat rasvan keittiöhöyryistä. Säännöllisesti puhdistetut rasvasuodattimen varmistavat rasvan tehokkaan poistamisen.

⚠️ VAROITUS – Tulipalovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan. - Puhdista rasvasuodattimet noin 2 kuukauden välein.

Vaatimus: Rasvasuodattimet on irrotettu.

→ "Rasvasuodattimen irrotus", Sivu 20

1. Noudata puhdistusaineita koskevia ohjeita.
2. Liuota rasvasuodattimia kuumassa astianpesuaineliuoksessa. Jos lika on pinttynyttä, voit käyttää rasvaa irrottavaa puhdistusainetta. Rasvaa irrottavaa puhdistusainetta on saatavana huoltopalvelusta tai verkkokaupasta.
3. Puhdista rasvasuodattimet harjalla.
4. Huuhtele rasvasuodattimet huolellisesti.
5. Anna rasvasuodattimien valua kuiviksi.

7.6 Rasvasuodattimien puhdistaminen astianpesukoneessa

Rasvasuodattimet suodattavat rasvan keittiöhöyryistä. Säännöllisesti puhdistetut rasvasuodattimen varmistavat rasvan tehokkaan poistamisen.

⚠️ VAROITUS – Tulipalovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan. ▶ Puhdista rasvasuodattimet noin 2 kuukauden välein.

HUOMIO

Rasvasuodattimet voivat vaurioitua, jos ne joutuvat puristuksiin.

- Älä jätä rasvasuodattimia puristuksiin.

Huomautus: Rasvasuodattimien väri saattaa vähän muuttua, kun ne pestään astianpesukoneessa. Värjäytymät eivät vaikuta rasvasuodattimien toimintaan.

Vaatimus: Rasvasuodattimet on irrotettu.

→ "Rasvasuodattimen irrotus", Sivu 20

1. Noudata puhdistusaineita koskevia ohjeita.

2. Aseta rasvasuodattimen väljästi astianpesukoneeseen.

Älä pese erittäin likaisia rasvasuodattimia yhdessä astioiden kanssa.

Jos lika on pinttynyttä, voit käyttää rasvaa irrottavaa puhdistusainetta. Rasvaa irrottavaa puhdistusainetta on saatavana huoltopalvelusta tai verkkokaupasta.

1. Käynnistä astianpesukone.

Valitse lämpötilasäätimellä lämpötila enintään 70 °C.

1. Anna rasvasuodattimien valua kuiviksi.

7.7 Rasvasuodattimien asennus

HUOMIO

Putoavat rasvasuodattimet voivat vaurioittaa alla olevaa keittotasoa.

- Tartu toisella kädellä alhaalta rasvasuodattimeen.

1. Asenna rasvasuodattimet paikoilleen.
2. Käännä rasvasuodattimet ylöspäin ja napsauta lukitsimet kiinni.
3. Varmista, että lukitsimet lukittuvat paikoilleen.

8 Toimintahäiriöiden korjaaminen

Voit poistaa itse laitteen pienet toimintahäiriöt. Tutustu häiriöiden korjaamisesta annettuihin ohjeisiin ennen kuin otat yhteyden huoltopalveluun. Näin vältät turhia kustannuksia.

⚠️ VAROITUS – Loukkaantumisvaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

• Varsinaisia korjaustöitä saa suorittaa vain alan ammattihenkilöstö.
• Jos laite on rikki, ota yhteys huoltopalveluun.
  → "Huoltopalvelu", Sivu 22

⚠️ VAROITUS – Sähköiskun vaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

• Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
• Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
• Jos laitteen verkkjojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

8.1 Toimintahäiriöt

Vika Syy ja vianhaku

Laite ei toimi. Verkkojohdon pistoke ei ole liitetty.

► Liitä laite sähköverkkoon.

Sulake on luennut sulakerasiassa.

► Tarkasta sulakerasiassa oleva sulake.

Virransaanti on katkennut.

► Tarkista, toimivatko huoneen valot tai muut huoneessa olevat laitteet.

Valo ei pala ^1 . Mahdollisia syitä on useita.

Soita

→ "Huoltopalvelu", Sivu 22

Ilmenee yleisiä toimintahäiriöitä. Toimintahäiriö

1. Kytke sulake sulakerasiassa pois päältä.
2. Kytke sulake n. 10 sekunnin kuluttua taas päälle.
3. Jos toimintahäiriö tulee uudelleen esiin, soita huoltopalveluun.

9 Hävittäminen

9.1 Käytöstä poistetun laitteen hävittäminen

Ympäristön huomioivan hävittämisen avulla arvokkaita raaka-aineita voidaan käyttää uudelleen.

1. Irrota verkkojohdon pistoke pistorasiasta.

2. Katkaise verkkojohto.

3. Hävitä laite ympäristöystävällisesti.
   Tarkempia tietoja kierrätysmahdollisuuksista saat kodinkoneliikkeistä sekä paikkakuntasi jätehuollosta vastaavilta viranomaisilta.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU.

Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys- säännökset koko EU:n alueella.

10 Huoltopalvelu

Ekosuunnittelua koskevan asetuksen mukaisia toiminnan kannalta oleellisia osia on saatavilla huoltopalvelumme kautta vähintään 10 vuoden ajan laitteen markkinoille saattamisen jälkeen Euroopan talousalueella.

Huomautus: Huoltopalvelu on valmistajan takuun puitteissa maksuton.

Lisätietoja käyttömaan takuuajasta ja takuuehdoista saat QR-koodista, joka on mukana olevassa huoltoyhteystietoja ja takuuehtoja koskevassa dokumentissa, huoltopalvelustamme, kauppiaaltasi tai verkkosivultamme.

Kun otat yhteyden huoltopalveluun, tarvitset laitteen mallinumeron (E-Nr.) ja valmistusnumeron (FD).

Huoltopalvelun yhteystiedot saat QR-koodista, joka on mukana olevassa huoltoyhteystietoja ja takuuehtoja koskevassa dokumentissa, tai verkkosivultamme. Tuote sisältää energiatehokkuusluokkaan F kuuluvan valonlähteen. Valonlähteitä on saatavilla varaosina. Ne saa vaihtaa vain koulutettu ammattihenkilö.

10.1 Mallinumero (E-nro) ja valmistusnumero (FD)

Mallinumero (E-nro) ja valmistusnumero (FD) on merkitty koneen tyyppikilpeen.

Tyyppikilpi sijaitsee kylmälaitteen mallista riippuen:

• laitteen sisätilassa (irrota rasvasuodatin).
• laitteen yläpuolella.

Merkitse laitteen tiedot ja huoltopalvelun puhelinnumero muistiin, niin löydät ne taas nopeasti.

11 Asennusohje

Ota laitteen asennuksen yhteydessä huomioon seuraavat tiedot.

11.1 Toimituksen sisältö

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

Tästä löydät laitteen mitat.

11.3 Turvaetäisyydet

Noudata laitteen turvaetäisyyksiä.

11.4 Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

VAROITUS – Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

- Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa.

- Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/ poistoilma-seinääaukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.

• Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
• Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

- Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa käyttävä tulisija, liesituulettimen virransyöttöön on asennettava asianmukainen turvakytkin.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

▶ Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.
- Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.
- Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, siihen on saatava lupa paikalliselta nuohoojalta.

VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

VAROITUS – Tulipalovaara!

Rasvasuodattimeen kerääntynyt rasva voi syttyä palamaan.

• Ilmoitettuja turvaetäisyyksiä tulee noudattaa, jotta vältetään ylikuumeneminen.
• Noudata keittotason tai lieden mukana tulevia ohjeita. Jos lieden tai keittotason asennusohjeissa ilmoitetaan poikkeava etäisyys, noudata aina suurempaa etäisyyttä. Jos kaasu- ja sähkökeittoalueita käytetään yhdessä, noudata suurinta ilmoitettua etäisyyttä.

Rasvasuodattimeen kerääntynyt rasva voi syttyä palamaan.

• Älä käytä avotulta liesituulettimen läheisyydessä (älä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun

liesi on varustettu suljetulla, kiinteällä kannella. Kipinöitä ei saa muodostua.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

• Käytä suojakäsineitä.
  Jos laitetta ei ole kiinnitetty asianmukaisesti, se voi pudota.
• Kaikki kiinnityselementit pitää kiinnittää kunnolla ja varmasti.

Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

- Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteen sisällä olevat teräväreunaiset rakenneosat voivat vaurioittaa liitäntäjohtoa.

- Älä taita liitäntäjohtoa tai jätä sitä puristuksiin.

Viallinen laite tai verkkojohto on vaarallinen.

• Älä käytä viallista laitetta.
• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä.
  ▶ Soita huoltopalveluun. → Sivu 22

Epäasianmukaiset korjaukset ovat vaarallisia.

• Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
• Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
• Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Epäasianmukaiset asennukset ovat vaarallisia.

• Liitä laite ainoastaan tyyppikilvessä olevien tietojen mukaiseen sähköverkkoon.
• Liitä laite vain määräysten mukaisesti asennetun, maadoitetun pistorasian kautta vaihtovirtaverkkoon.
• Talon suojamaadoitusjärjestelmän täytyy olla asennettu määräysten mukaisesti.
• Älä syötä laitteeseen virtaa ulkoisella kytkentälaitteella, esimerkiksi kellokytkimellä tai kauko-ohjaimella.
• Kalusteeseen asennetun laitteen verkkojohdon pistokkeen on aina oltava ulottuvilla. Jos sitä ei ole mahdollista pitää ulottuvilla, kiinteään sähköliitäntään on

asennettava ylijänniteluokan III ehtojen ja asennusmääräysten mukainen kaikki navat erottava katkaisin.

- Laitetta asentaessasi varmista, että verkkojohto ei jää puristuksiin eikä vahingoitu.

11.5 Yleisiä ohjeita

Noudata näitä yleisiä asennusohjeita.

• Asennettaessa tulee noudattaa voimassa olevia rakennusmääräyksiä ja paikallisen sähkö- ja kaasulaitoksen määräyksiä.
• Poistoilman ohjauksessa on noudatettava viranomaisten ja lainsäätäjien säännöksiä, kuten esimerkiksi rakennusmääräyksiä.
• Jotta laitteeseen pääsee huoltotapauksessa esteettä käsiksi, valitse helppopääsyinen asennuspaikka.
  ■ Laitteen pinnat vahingoittuvat helposti. Varo vahingoittamasta pintoja asennuksen yhteydessä.

11.6 Asennuspaikkaa koskevia ohjeita

• Asenna tämä laite keittiökaappiin.
• Noudata lisävarusteosien asennuksessa niiden mukana toimitettua asennusohjetta.
  ■ Liesituulettimen tulee olla vähintään lieden levyinen.
• Jotta keittämishöyryt saadaan optimaalisesti talteen, asenna laite keittotason keskelle.

11.7 Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteen irrottaminen verkkovirrasta pitää olla aina mahdollista. Laitteen saa liittää ainoastaan määräystenmukaisesti asennettuun maadoitettuun pistorasiaan.

• Verkkoliitäntäjohdon pistokkeeseen pitää päästä vapaasti käsiksi laitteen asennuksen jälkeen.
• Jos tämä ei ole mahdollista, kiinteään sähköliitäntään on asennettava ylijänniteluokan III ehtojen ja asennusmääräysten mukainen jokanapainen katkaisin.
• Kiinteän sähköasennuksen saa tehdä vain sähköasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (Fl-katkaisin) laitteen jännitteensaannin virtapiiriin.

Laitteen sisällä olevat teräväreunaiset rakenneosat voivat vaurioittaa liitäntäjohtoa.

• Älä taita liitäntäjohtoa tai jätä sitä puristuksiin.
  ■ Liitäntätiedot löytyvät tyyppikilvestä. → Sivu 22
  ■ Liitäntäjohto on n. 1,30 m pitkä.
• Laite on radiohäiriösuojattu EY-määräysten mukaisesti.
• Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa.
• Älä liitä laitetta sähkövirtaan asennuksen aikana.
• Varmista, että asennus takaa kosketussuoja.

11.8 Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

• Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea.
• Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, pienentävät poistoimutehoa ja nostavat tuulettimen äänitasoa.
• Käytä palamattomasta materiaalista olevaa poistoilmaputkea.
• Jotta vältät kondenssiveden paluuvirtauksen, asenna poistoilmaputki 1° kaltevuudelle laitteesta.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150 mm (suositus) tain vähintään 120 mm.

11.9 Poistoilmakäyttöä koskevia ohjeita

Poistoilmakäytössä pitää asentaa takaiskuläppä.

Huomautukset

• Jos laitteen mukana ei tule takaiskuläppää, se voidaan hankkia alan liikkeestä.
• Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta.

11.10 Asennus

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittävän kantava.
   Laitteen maksimipaino on 6 kg.
   Huomautus: Noudata kalustevalmistajan ohjeita kalusteen kantavuudesta.
2. Varmista, että kaluste kestää kuumuutta 90 °C saakka.
3. Varmista, että kalusteen vakaus on taattu vielä myös asennusaukon valmistamisen jälkeen.

Kalusteen esivalmistelut

Vaatimus: Kaluste soveltuu asennukseen.

→ "Kalusteen tarkastaminen", Sivu 25
1. Peitä keittotaso, jotta vältät sen vaurioitumisen.
2. Varmista, että kalusteen vakaus on taattu vielä myös asennusaukon valmistamisen jälkeen.

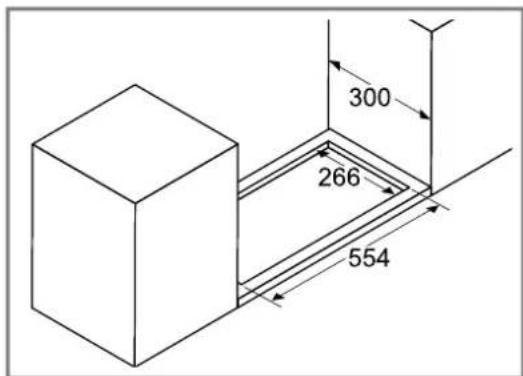

3. Tee aukko poistoilmaputkea varten.
4. Jos laite asennetaan kaappiin, jossa on välipohja, tee välipohjaan aukko.

1. Poista lastut.

Laitteen esivalmistelut

- Poista rasvasuodattimet. Älä taivuta rasvasuodattimia, jotta vältät vauriot.

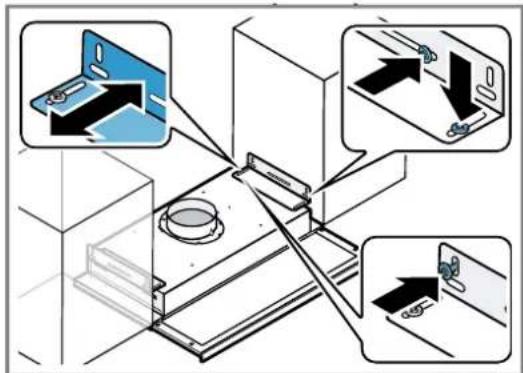

Laitteen asentaminen

1. Jos asennustilassa ei ole välipohjaa, mittaa ja merkitse kannattimien reiät sivuseiniin.

1. Jos asennustilassa on välipohja, kiinnitä kannattimet kevyesti ruuveilla laitteeseen. Aseta laite välipohjan aukkoon. Merkitse kannattimien reiät sivuseiniin. Kierrä kannattimet taas pois laitteesta.
2. Kiinnitä kannattimet ruuveilla kalusteeseen. Kiristä ruuveja vain sen verran, että kannatinta saa liikutettua.
3. Kiinnitä laite ruuveilla kannattimiin.
4. Kohdista laite ja kannattimet kaapissa suoraan ja kiristä kaikki ruuvit.

1. Kiinnitä poistoilmaputki asennuskaulukseen.
2. Liitä poistoilmaputki ulkoisen poistoilmajärjestelmän poistoilma-aukkoon.
3. Tiivistä liitoskohdat.
4. Liitä verkkopistoke maadoitettuun pistorasiaan.
5. Asenna rasvasuodattimet paikoilleen. Älä taivuta rasvasuodattimia, jotta vältät vauriot.

Esiin vedettävän suodattimen rajoittimen muuttaminen

1. Vedä esiin vedettävä suodatin kokonaan ulos.

fi Asennusohje

1. Löystytä etummaisen vasteen ruuvia ja vedä mahdollisimman pitkälle eteenpäin.

1. Sulje esiin vedettävä suodatin ja kohdista se kalusteeseen.

1. Vedä esiin vedettävä suodatin taas ulos.
2. Kiristä taas etummaisen vasteen ruuvi.

Ilmavirtauksen säätäminen

Vaatimus: Rasvasuodattimet on irrotettu.

→ "Rasvasuodattimen irrotus", Sivu 20

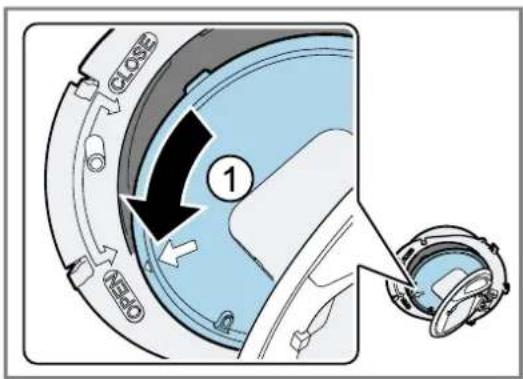

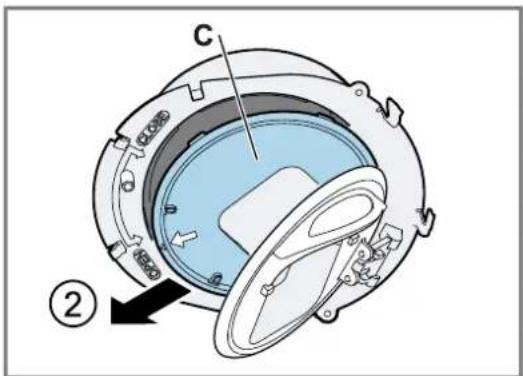

1. Avaa takaiskuläppä ①ja poista vähennyslevy ②

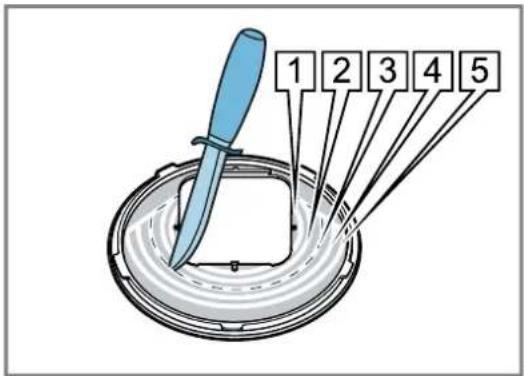

1. Kun haluat muuttaa vähennyslevyä, leikkaa sopiva määrä renkaita irti.

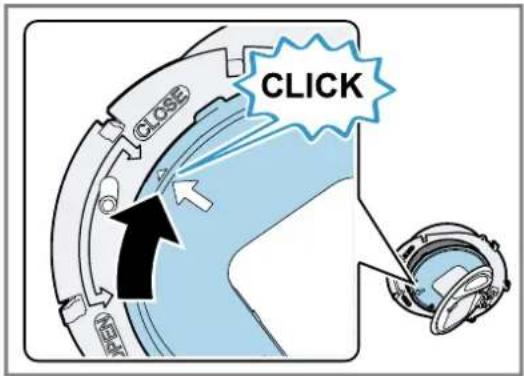

1. Aseta vähennyslevy paikalleen ja sulje takaiskuläppä.

Kiinnitä huomio ohjausuran oikeaan paikkaan, kun asennat vähennyslevyn takaisin paikalleen.

Ilmavirtauksen mittaaminen

- Kun haluat mitata paineenlaskun, aseta letku mittausaukkoon 📄almaputken etureunaan.

Laitteen irrottaminen

1. Irrota laite sähköverkosta.
2. Irrota poistoilmaputki.
3. Poista rasvasuodattimet. Älä taivuta rasvasuodattimia, jotta vältät vauriot.
4. Irrota kalusteessa oleva ruuvikiinnitys.
5. Ota laite pois paikaltaan.

11.11 Ilmavirtauskaaviot

Seuraavassa näet ilmavirtauskaaviot.

Pakkotuuletus - säätökaavio

Staattinen paineenlasku

L_pA = A -mitattu äänitaso kun 10 m² Sabin
L_WA= A-mitattu äänitaso suhteessa arvoon 1 pW
K-kerroin q=k*√Δp

Perustuuletus - säätökaavio

Staattinen paineenlasku
Asetus

L_pA = A -mitattu äänitaso kun 10 m² Sabin
L_WA = A -mitattu äänitaso suhteessa arvoon 1 pW

	Mittausalue 10-20 l/sKeskiarvot
	K1	K2	K3	K4	K5	K6	K7	K8	K9	K10	K11	K12
K-kerroing=k*√Δp	0,46	0,57	0,70	0,80	0,92	1,04	1,13	1,20	1,36	1,46	1,60	1,71

Innholdsfortegnelse

BRUKSANVISNING
