BRUKSANVISNING DFT60BC24 BOSCH

[sv] Bruks- och installationsanvisningar Fläkt 42

Indholdsfortegnelse

BETJENINGSVEJLEDNING

Læg låg på under madlavning.

- Hold samtidig med en hånd under fedtfiltret.

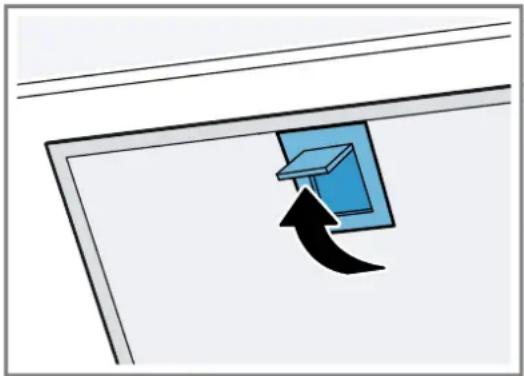

Åbn fedtfiltrenes låseanordninger.

- Hold samtidig med en hånd under fedtfiltret.

1. Sæt fedtfiltrene på plads.
2. Klap fedtfiltrene op, og lad låseanordningerne gå i indgreb.
3. Kontroller, at låseanordningerne går i indgreb.

- Ikke bruk väte svampkluter.

Slå av lyset när det ikke trengs lenger.

- Ikke bruk väte svampkluter.

Åpne läsene på fettfiltrene.

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet 42
2 Förhindrande av sakskador 44
3 Miljöskydd och sparsamhet 44
4 Funktioner 44
5 Lär känna 44
6 Användningsprincip 45

7 Rengöring och skötsel 45

8 Avhjälpning av fel 46

9 Avfallshantering 47

10 Kundtjänst 47

11 MONTERINGSANVISNING 48

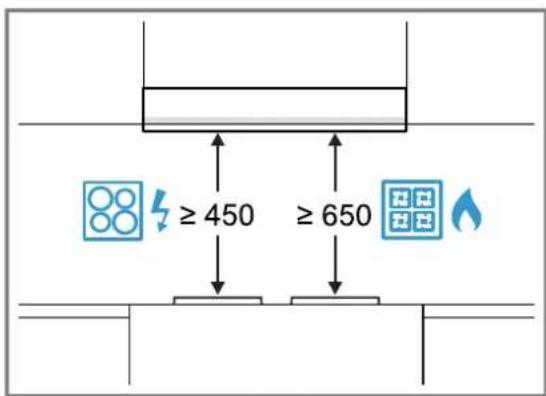

11.4 Säker montering 48

Säkerhet

Följ säkerhetsanvisningarna nedan.

1.1 Allmänna anvisningar

■ Läs igenom anvisningen noga.
- Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
■ Anslut inte enheten om den har transportskador.

1.2 Användning för avsett ändamål

Apparaten är enbart avsedd för inbyggnad. I-aktta särskilda monteringsanvisningar.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Använd bara enheten för:

■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till 2000 m höjd över havet.

1.3 Begränsning av användarkretsen

Denna apparat kan användas av barn från 8 år och äldre och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvida detta sker under uppsikt eller om de undervisats i hur man säkert använder apparaten och förstätt de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

⚠️ WARNING – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.

• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor. Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.

• Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv försiktigt lågorna med ett lock, en brandfilt eller liknande och låt allt svalna.

Gasbrännare utan kastrull, gryta eller panna blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

- Använd bara gasbrännarna med kastrull, gryta eller panna.

Har du flera brännare igång samtidigt, så blir det väldigt varmt. Fläkten ovanför kan bli skadad eller börja brinna.

• Använd bara gasbrännarna med kastrull, gryta eller panna.
  ▶ Slå på fläkten.
• Ha inte två gaskokzoner igång samtidigt på högsta effektläge längre än 15 minuter. Två gaskokzoner motsvarar en effektbrännare.
• Ha inte igång effektbrännare på mer än 5 kW som t.ex. wokbrännare på högsta effektläge längre än 15 minuter.

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

⚠️ WARNING – Kvävningsrisk!!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

Barn kan andas in eller svälja smådelar och kvävas av dem.

• Låt inte barn komma i närheten av smådelar.
• Låt inte barn leka med smådelar.

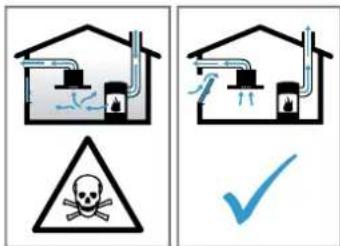

⚠️ WARNING – Förgiftningsrisk!!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten eller rökgång att gå i retur till boendeutrymmena.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
- Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.
- Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.
När du använder gashäll bildas värme, fukt och förbränningsprodukter i utrymmet där enheten står.
- Slå på fläkten när du använder gashäll.

⚠️ WARNING – Risk för brännskador!!

Komponenterna blir mycket varma när enheten är i drift.

• Vidrör inte heta komponenter.
  ▶ Håll barnen borta.

Enheten blir varm vid användning.

- Låt enheten svalna innan du rengör den.

⚠️ WARNING – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

- Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

Obehöriga reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.

→ "Kundtjänst", Sid. 47

⚠️ WARNING – Risk för elstötar!!

Skadad maskin eller sladd är farligt.

▶ Slå inte på skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Obehöriga reparationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med originalreservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

⚠️ WARNING – Explosionsrisk!!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföre-

mål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

2 Förhindrande av sakskador

OBS

Kondens kan orsaka korrosion.

• Slå alltid på enheten vid matlagning för att undvika kondens.
  Kontrollerna kan bli skadade om det tränger in fukt.
• Torka aldrig av kontrollerna med våt trasa.
  Felaktig rengör skadar ytorna.
  ▶ Följ rengöringsanvisningarna.
• Använd inga skarpa eller skurande rengöringsmedel.
• Rengör bara de rostfria ytorna i slipriktningen.
• Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

Kondensatretur kan skada enheten.

• Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.
  Felbelastar du designelementen, så kan de gå av.
• Dra inte i designelementen.
• Ställ aldrig föremål på designelementen och häng inget i dem.

Ytskada pga. att skyddsfolien inte var avdragen.

- Dra av skyddsfolien från alla enhetsdelar före första användningen.

Lackade ytor är känsliga.

▶ Följ rengöringsanvisningarna. → "Rengöra enheten", Sid. 45
- Skydda lackade ytor mot repor

3 Miljöskydd och sparsamhet

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Slå av belysningen när den inte behövs längre.

- Belysningen förbrukar ingen effekt när den är av.

Rengör eller byt filter med angivna intervall.

√ Det bibehåller filterfunktionen.

Locket på.

- Då minskar du matos och kondens.

Använd bara extrafunktioner om de behövs.

- Slår du av extrafunktionerna, så minskar du strömförbrukningen.

4 Funktioner

4.1 Evakuering

Fläkten suger upp luft som fettfiltren renar och sedan le- der ut i det fria via ett rörsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cirkulationsenheter).

• Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
• Ska evakueringen gå genom yttervägg, använd anslutningsläda mot mur.

5 Lär känna

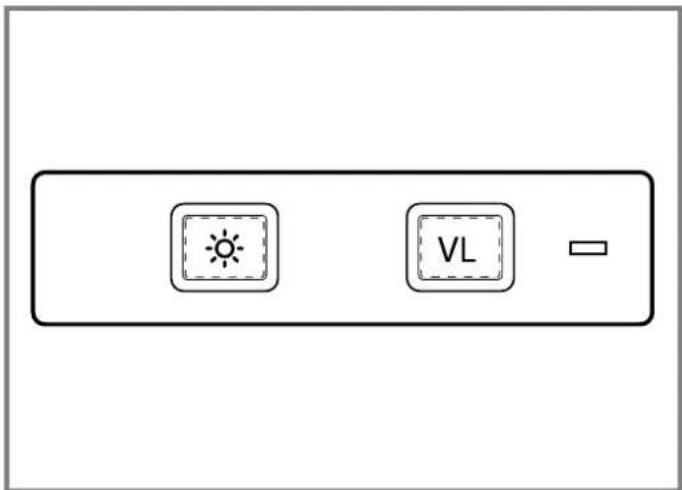

5.1 Kontroller

Med kontrollfält ställer du in apparatens alla funktioner och får information om drifttillständet.

6 Användningsprincip

6.1 Slå på enheten

1. Dra ut fläktutdraget.

2. Tryck på VL

- Kontrollampan lyser.

- Spjället stänger automatiskt efter 60 minuter.

6.2 Slå av enheten

- Tryck på VL

6.3 Slå på belysningen

Belysningen går att slå på och av även när fläkten av.

▶ Tryck på ⚙

6.4 Slå av belysningen

▶ Tryck på ✿

7 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

7.1 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

OBS

Olämpliga rengöringsmedel kan skada apparatens ytor.

- Använd inga starka eller repande rengöringsmedel.

- Använd inte starkt alkoholhaltiga rengöringsmedel.

- Använd inga hårda skurbollar eller putssvampar.

- Använd inte specialmedel för varmrengöring.

- Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.

- Skölj ur nya disktrasor noga innan du använder dem.

7.2 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

⚠️ WARNING – Explosionsrisk!!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- el

ler industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING – Risk för elstötar!!

Risk för stötar om fukt tränger in.

- Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.

- Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING – Risk för brännskador!!

Enheten blir varm vid användning.

- Låt enheten svalna före rengöring.

⚠️ WARNING – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

- Rengör enheten försiktigt invändigt.

1. Följ informationen om rengöringsmedlen.

2. Rengör de olika ytorna såhär:

- Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

- Rengör lackytor med varmt vatten och diskmedel med disktrasa.

- Rengör aluminium med fönsterputs och mjuk trasa.

- Rengör plast med fönsterputs och mjuk trasa.

- Rengör glas med fönsterputs och mjuk trasa.

1. Torka torrt med mjuk trasa.

2. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa.

Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

7.3 Rengöra kontrollerna

WARNING – Risk för elstötar!!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.
3. Torka torrt med mjuk trasa.

7.4 Ta ur filtret

1. OBS – Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

Öppna filterlåsningarna.

Håll filtren vågrätt, så att det inte droppar fett.

7.5 Rengöra filtren för hand

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör filtren ca en gång var 2:e månad.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 46

1. Följ informationen om rengöringsmedlen.
2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Rengör filtren med borste.
4. Skölj ur filtren ordentligt.
5. Låt filtren dropptorka.

7.6 Maskindiska filtren

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

- Rengör filtren ca en gång var 2 :e månad.

OBS

Filtren kan bli klämskadade.

- Kläm inte fast filtren.

Notering: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 46

1. Följ informationen om rengöringsmedlen.
2. Ställ filtren lösa i diskmaskinen.

Maskindiska inte jättesmutsiga filter tillsammans med annan disk.

Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

1. Slå på diskmaskinen.
   Välj temperaturinställning på max. 70°C.
2. Låt filtren dropptorka.

7.7 Sätta i filtren

OBS

Faller filtren ned kan de skada hällen under.

- Håll ena handen under filtret.

1. Sätt i metallfiltret.
2. Fäll upp metallfiltren och snäpp fast låsningarna.
3. Se till så att låsningarna snäpper fast ordentligt.

8 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

WARNING – Risk för personskador!!

Obehöriga reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.

→ "Kundtjänst", Sid. 47

WARNING – Risk för elstötar!!

Obehöriga reparationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med originalreservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

8.1 Funktionsfel

Fel Orsak och felsökning

Apparaten fungerar inte. Kontakten sitter inte i.

► Anslut apparaten till elnätet.

Säkringen har gått i proppskåpet.

► Kontrollera säkringen i säkringsboxen.

Strömförsörjningen har fallit bort.

► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.

Belysningen fungerar inte1. Olika orsakar är möjliga.

► Ring .→ "Kundtjänst", Sid. 47

Det uppstår allmänna funktionsfel. Funktionsfel
1. Slå av säkringen eller skruva ur proppen i proppskåpet.
2. Slå på säkringen igen efter ca 10 sekunder.
3. Ring service om du får funktionsfelet igen.

9 Avfallshantering

9.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta enheten miljövänligt.
   Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

10 Kundtjänst

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notering: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och -villkor i ditt land hittar du med QR-koden på medföljande dokument map. servicekontakter och garantivillkor, hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (F-D).

Service kontaktinfo hittar du med QR-koden på medföljande dokument map. servicekontakter och garantivillkor eller på vår webbsajt.

Produkt innehåller ljuskällor i energieffektivitetsklass F. Ljuskällorna finns som reservdelar och får bara bytas av för ändamålet utbildad yrkespersonal.

10.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

11 Monteringsanvisning

Följ enhetens monteringsanvisningar.

11.1 Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

Här hittar du enhetens mått

11.3 Säkerhetsavständ

Håll enhetens säkerhetsavständ.

11.4 Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

⚠️ WARNING – Förgiftningsrisk!!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten eller rökgång att gå i retur till boendeutrymmena.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
- Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
- Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.
Rökgaser som går i retur kan ge förgiftning.
Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.
Rökgaser som går i retur kan ge förgiftning.
- Evakuera inte via rök- eller skorstensgång som är i bruk.
- Evakuera inte via ventilationschakt från utrymmen med eldstäder.
Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

⚠️ WARNING – Kvävningsrisk!!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

- Låt inte barn komma i närheten av förpackningsmaterial.

- Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING – Brandrisk!!

Fettavlagringar i filtret kan börja brinna.

- Håll angivna säkerhetsavständ för att undvika värmeackumulering.

- Följ anvisningarna till enheterna. Anger enheternas monteringsanvisningar avvikande avständ, ta alltid det större avståndet. Ska du ha gas- och elhäll tillsammans gäller största angivna avständ.

Fettavlagringar i filtret kan börja brinna.

- Använd aldrig öppen låga vid enheten (som t.ex. flambering).

- Montera bara enheten vid eldstad för fasta bränslen (som t.ex. trä eller kol) om det finns sluten käpa som inte går att ta av. Det får inte finnas något gnistregn.

⚠️ WARNING – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

Enheten kan falla ned om den inte är ordentligt fastsatt.

- Alla fästkomponenter måste monteras stadigt och säkert.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

⚠ WARNING – Risk för elstötar!!

Vassa komponenter inuti enheten kan skada sladden.

- Se till så att sladden inte blir vikt eller klämd. Skadad maskin eller sladd är farligt.

- Använd aldrig skadad enhet.

- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.

- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Felinstallationer är farliga.

- Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med originalreservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den för att risker ska förhindras bytas av tillverkaren eller dennes kundtjänst eller av en person med likvärdiga kvalifikationer.

Obehöriga reparationer är farliga.

- Anslut och använd bara maskinen enligt uppgifterna på typskylten.

- Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.

- Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.

- Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.

- Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.

- Se noga till när apparaten ställs upp att nä- tanslutningsledningen inte blir klämd eller skadad.

11.5 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

- Följ gällande byggnadsföreskrifter samt el- och gasleverantörernas lokala föreskrifter vid installation.

- Följ gällande myndighets- och lagföreskrifter vid luftevakuering.

- Välj lättåtkomlig monteringsplats, så det går att komma åt enheten för service.

- Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

11.6 Anvisningar om monteringsstället

■ Montera enheten i en skåpstomme.

- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.

- Köksfläkten ska vara minst lika bred som hällen.

- Montera enheten centrerad över hällen för optimalt ut-sug av matoset.

11.7 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

⚠️ WARNING – Risk för elstötar!!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

- Det måste gå att komma åt kontakten efter inbyggnad av enheten.

- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt över-

spänningskategori III och är monterad enligt föreskrifterna.

Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (Fl-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifter hittar du på typskylten. → Sid. 47
■ Sladden är ca 1,3 m lång.
- Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
- Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
■ Se till så att installationen ger fullgott petskydd.

11.8 Anvisningar om evakueringen

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

• Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
• Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
  ■ Använd evakueringsmaterial som inte är brännbara.
• Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

Rundrör

Använd rundrör med inner-∅ 150 mm (rek.) eller min. 120 mm.

11.9 Anvisningar för evakuering

Montera kallrasspjäll vid evakuering.

Noteringar

• Medföljer det inte något kallrasspjäll till enheten, köp hos din återförsäljare.
• Ska evakueringen gå genom yttervägg, använd anslutningsläda mot mur.

11.10 Montering

Kontrollera stommen

1. Kontrollera att stommen är vågrätt och tillräckligt hållfast.

Enhetens maxvikt är 6 kg.

Notering: Följ stomtillverkarens uppgifter map. stombärighet.

1. Se till så att stommen är värmebeständig upp till 90°C.
2. Se till så att stommen är stabil även efter att du gjort urtagen.

Förbereda stommen

Krav: Stommen ska vara inbyggnadsklar.

→ "Kontrollera stommen", Sid. 50

1. Täck hällen, så undviker du skador.
2. Se till så att stommen är stabil även efter att du gjort urtagen.

3. Gör urtag för evakueringen.

4. Gör urtaget i hyllplanet vid montering i skåpstomme med hyllplan.

1. Ta bort spånen.

Förbereda enheten

▶ Ta ur metallfiltret.

Böj inte metallfiltret, det kan bli skadat.

Montera enheten

1. Mät upp och markera borrhålen för fästena på sidoväggarna vid montering utan hyllplan.

1. Skruva fast fästena lite på enheten vid montering med hyllplan. Sätt enheten i öppningen i hyllplanet. Markera borrhålen för fästena på sidoväggarna. Skruva av fästena från enheten igen.
2. Skruva fast fästen på stommen. Dra inte åt skruvarna, så att fästet går att röra.
3. Skruva fast enheten på fästena.
4. Rikta enhet och fästen i stommen och dra åt alla skruvar.

1. Fäst evakueringen på luftanslutningen.
2. Anslut evakueringsöppningen till det externa frånluftssystemet.

3. Täta anslutningarna.

4. Sätt kontakten i det jordade uttaget.

10.Sätt i metallfiltren.

Böj inte metallfiltret, det kan bli skadat.

Ändra anslag på fläktutdraget

1. Dra ut fläktutdraget helt.

2. Lossa skruven till främre anslaget och dra fram så långt det går.

1. Stäng fläktutdraget och rikta in i stommen.

1. Dra ut fläktutdraget igen.

2. Dra åt skruven till främre anslaget igen.

Ställa in luftflödet

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 46

1. Öppna kallrasspjället ①och ta bort strypningen för ökat luftflöde.

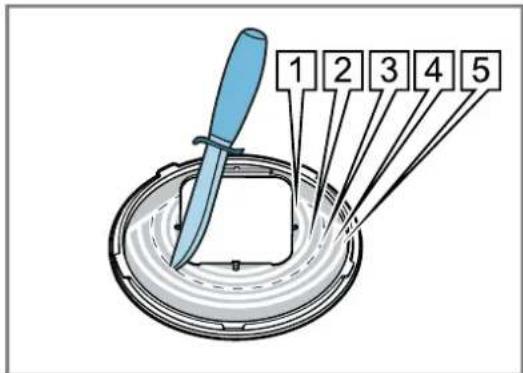

1. Skär ut lämpligt antal ringar för att anpassa strypningen.

1. Sätt i strypningen och stäng kallrasspjället.

Se till så att styrspåret hamnar rätt vid återmonteringen av strypningen.

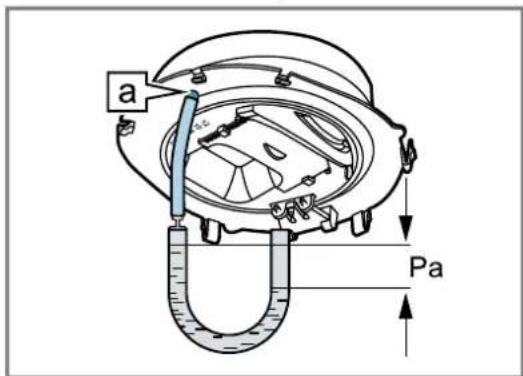

Mäta luftflödet

- Sätt slangen i mätöppningen avid luftanslutningens framkant för att mäta tryckfallet.

Demontera enheten

1. Gör enheten strömlös.

2. Lossa evakueringen.

3. Ta ur metallfiltret.

Böj inte metallfiltret, det kan bli skadat.

1. Lossa skruvarna mot skåpstommen.

2. Ta bort enheten.

11.11 Luftflödesscheman

Nedan hittar du luftflödesscheman.

Forcerad ventilation - inställningsschema

Statiskt tryckfall

Grundventilation - inställningsschema

Statiskt tryckfall
Inställning

L_pA = A -viktad ljudtrycksnivå vid 10 m² Sabin
L_WA = A -viktad ljudtrycksnivå relativ mot 1 pW

	Mätintervall 10-20 l/sGenomsnittsvärden
	K1	K2	K3	K4	K5	K6	K7	K8	K9	K10	K11	K12
K-faktor q = k^* p	0,46	0,57	0,70	0,80	0,92	1,04	1,13	1,20	1,36	1,46	1,60	1,71
