BRUGSANVISNING DFT60BC24 BOSCH

[da] Betjenings- og installationsvejledning Emhætte 2

1 Sikkerhed 2
2 Forhindring af materielle skader .... 4
3 Miljøbeskyttelse og besparelse 4
4 Driftstyper 5
5 Lær apparatet at kende 5
6 Generel betjening .... 5

7 Rengøring og pleje 5

8 Afhjælpning af fejl 7

9 Bortskaffelse 7

10 Kundeservice 8

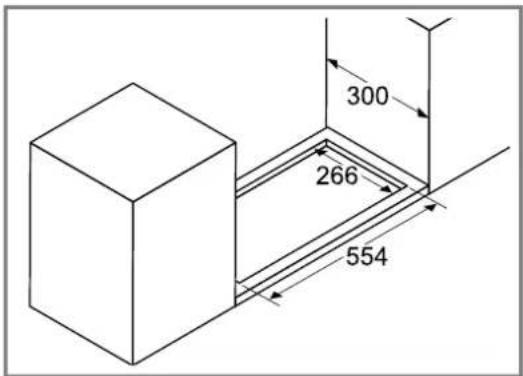

11 MONTAGEVEJLEDNING 8

11.4 Sikker montage 9

Sikkerhed

Overhold følgende sikkerhedsanvisninger.

1.1 Generelle henvisninger

¡ Læs denne vejledning omhyggeligt igennem.
¡ Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
¡ Tilslut ikke apparatet i tilfælde af en transportskade.

1.2 Bestemmelsesmæssig brug

Dette apparat er kun beregnet til indbygning. Overhold den specielle monteringsvejledning. Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Anvend kun apparatet:

¡ til at bortsuge mados.
¡ i privat husholdning og i lukkede rum i huslige omgivelser.
¡ Op til en højde på maksimalt 2000m over havets overflade.

1.3 Begrænsning af brugerkreds

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysi- ske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet til leg.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker brug

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks.flambering).

• Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.
  Varm olie eller fedt antændes hurtigt.

• Hold altid øje med varm olie og fedt.

• Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende, og lad det afkøle.
  Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

- Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.

Der udvikles meget kraftig varme, når flere gaskogezoner er i brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller antændt.

• Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.

• Aktiver ventilationen.

• Brug aldrig to gaskogezoner med maksimal flammestørrelse samtidigt i mere end 15 minutter. To gaskogezoner svarer til ét storblus.

• Brug aldrig det store blus længere end 15 minutter med over 5 kW, f.eks. med en wok.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

- Rengør fedtfiltrene med regelmæssige mellemrum.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale. Børn kan indånde eller sluge smådele og dermed blive kvalt.
• Opbevar smådele utilgængeligt for børn.
• Lad ikke børn lege med smådele.

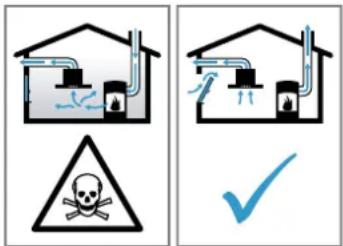

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, når apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.

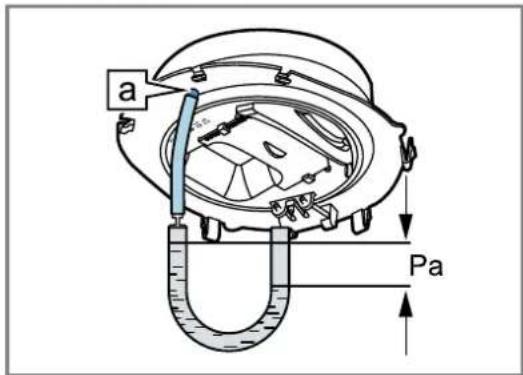

• Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller

i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.

• Kontakt under alle omstændigheder den an-svarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstil-stand, og som kan rådgive om korrekt venti-lation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Anvendelsen af gasapparatet medfører dannelse af varme, fugt og forbrændingsprodukter i opstillingsrummet.

- Tænd emhætten, när du bruger et gaskomfur.

⚠ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.
▶ Hold børn på sikker afstand.

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af inden rengøringen.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejlfunktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

- Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

Ukorrekte reparationer er farlige.

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
• Hvis apparatet er defekt, så kontakt kundeservice.

→ "Kundeservice", Side 8

⚠ ADVARSEL – Fare for elektrisk stød!

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettislutningsledningen for at afbryde apparatets forbindelse til strømnet tet. Tag altid fat i nettislutningsledningens netstik, og træk det ud.

• Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
• Kontakt kundeservice. →Side 8

Ukorrekte reparationer er farlige.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
• Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Indtrængende fugtighed kan forårsage et elektrisk stød.

- Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.
  Indtrængende fugtighed kan medføre et elektrisk stød.
• Brug ikke meget våde rengøringssvampe.

⚠ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

2 Forhindring af materielle skader

BEMÆRK!

Kondensvand kan medføre korrosionsskader.

• Tænd for apparatet under madlavning for at undgå kondensvanddannelse.
  Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.
• Betjeningselementer må aldrig rengøres med en våd klud.
  Forkert rengøring beskadiger overfladen.
  ▶ Følg anvisningerne om rengøring.
• Der må ikke anvendes aggressive eller skurende ren-gøringsmidler.
• Overflader af rustfrit stål må kun rengøres i slibningens retning.
• Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål.

Kondensvand fra aftrækskanalen kan beskadige apparatet.

- For at undgå tilbageløb af kondensat skal aftræksrøret installeres fra apparatet med et fald på 1°.

Hvis designer-elementer belastes forkert, kan de knække af.

• Træk ikke i designer-elementerne.
• Hæng ikke genstande på designer-elementerne.

Beskadigelse af overflade, hvis beskyttelsesfolie ikke fjernes.

- Træk beskyttelsesfolien af alle komponenter i apparatet, inden det bruges første gang.

Lakerede overflader er sarte.

• Følg anvisningerne om rengøring.
  → "Rengøring af apparat", Side 6
• Beskyt lakerede overflader mod ridser.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

▶ Bortskaf de enkelte dele adskilt efter art.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Sluk for belysningen, når der ikke længere er brug for den.

- Når belysningen er slukket, forbruger den ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaller.

√ Filtrenes effektivitet bevares.

√ Damp og kondensvand fra madlavningen reduceres.
Brug kun ekstrafunktionerne, när der er behov for det.
- Deaktivering af ekstrafunktionerne reducerer strømforbruget.

4 Driftstyper

4.1 Ventilation med aftræk

Den indsugede luft renses i fedtfiltret og ledes ud i det fri gennem et rørsystem.

Luften må ikke ledes ud gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

- Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.

- Hvis aftræksluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

5 Lær apparatet at kende

5.1 Betjeningselementer

Via betjeningsfeltet indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

6.1 Tænde for apparat

1. Træk filterudtrækket ud.

2. Tryk på VL

√ Indikatorlampen lyser.

√ Efter 60 minutter lukkes ventilationsklappen automatisk.

6.2 Slukke apparat

▶ Tryk på VL

6.3 Tænde belysning

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på ⚙

6.4 Slukke belysning

▶ Tryk på ⚙

7 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

7.1 Rengøringsmidler

Uegnede rengøringsmidler kan beskadige apparatets overflader.

- Der må ikke anvendes stærke eller skurende rengøringsmidler.

- Brug ikke rengøringsmidler med højt indhold af alkohol.

- Brug ikke hårde skuresvampe eller rengøringssvampe.

• Brug ikke specialrengøringsmidler til varm rengøring.
• Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
• Vask nye rengøringssvampe grundigt ud inden brug.

7.2 Rengøring af apparat

Rengør apparatet som foreskrevet, så de forskellige de- le og overflader ikke bliver beskadiget ved forkert ren- gøring eller brug af uegnede rengøringsmidler.

⚠️ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør afhængigt af den pågældende overflade på følgende måde:

- Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.

- Rengør lakerede overflader med en svampeklud og varmt opvaskevand.

- Rengør aluminium med en blød klud og et rengøringsmiddel til glas.

- Rengør kunststof med en blød klud og et rengøringsmiddel til glas.

- Rengør glas med en blød klud og et rengøringsmiddel til glas.

1. Tør efter med en blød klud.
2. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

7.3 Rengøring af betjeningselementer

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

• Brug ikke meget våde rengøringssvampe.

• Følg anvisningerne om rengøringsmidlerne.

• Brug en fugtig rengøringssvamp og varmt opvaskevand til rengøring.

• Tør efter med en blød klud.

7.4 Afmontering af fedtfilter

1. BEMÆRK! – Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

7.5 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

1. Følg anvisningerne om rengøringsmidlerne.
2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Rengør fedtfiltrene med en børste.
4. Skyl fedtfiltrene grundigt.
5. Lad fedtfiltrene dryppe af.

7.6 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 6

1. Følg anvisningerne om rengøringsmidlerne.
2. Placer fedtfiltre løst i opvaskemaskinen.

Meget snavsede fedtfiltre må ikke vaskes sammen med service.

Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

1. Start opvaskemaskinen.
   Vælg en temperatur på maksimalt 70 °C.
2. Lad fedtfiltrene dryppe af.

7.7 Montage af fedtfiltre

BEMÆRK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

8 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

ADVARSEL – Fare for tilskadekomst!

Ukorrekte reparationer er farlige.

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
• Hvis apparatet er defekt, så kontakt kundeservice.

→ "Kundeservice", Side 8

ADVARSEL – Fare for elektrisk stød!

Ukorrekte reparationer er farlige.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

8.1 Funktionsfejl

Fejl Årsag og fejlafhjælpning

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.
	► Tilslut apparatet til strømnettet.
	Sikringen i sikringsskabet er udløst.► Kontroller sikringen i sikringsskabet.
	Strømforsyning er afbrudt.► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.
Belysningen fungerer ikke1. Forskellige årsager er mulige.► Kontakt .→ "Kundeservice", Side 8
I tilfælde af almindelige funktions-fejl.	Funktionsfejl1. Afbryd sikringen i sikringsskabet.2. Slå sikringen til igen efter ca. 10 sekunder.3. Kontakt kundeservice, hvis funktionsfejlen kommer igen.

9 Bortskaffelse

9.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettislutningsledningens netstik ud.

2. Skær nettislutningsledningen over.

3. Bortskaf apparatet miljørigtigt.

Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om af- fald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

10 Kundeservice

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for det aktuelle land via QR-koden på det medfølgende dokument om servicekontakter hos vores kundeservice, forhandleren eller på vores website. Hav apparatets produktnummer (E-Nr.) og fabrikationsnummer (FD-Nr.) parat, hvis du kontakter kundeservice. Der findes kontaktdata til kundeservice via QR-koden på det medfølgende dokument om servicekontakter og garantibetingelser eller på vores website.

Dette produkt indeholder lyskilder i energieffektivitetsklasse F. Lyskilderne fås som reservedele og må kun udskiftes af faguddannet personale, der er uddannet til dette.

Typeskiltet er afhængigt af model placeret:

• indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
  ■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

11 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

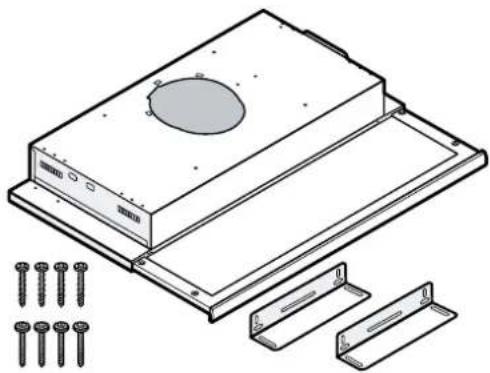

11.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

Her findes apparatets mål.

11.3 Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

11.4 Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, når apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
• Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den an-svarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstil-stand, og som kan rådgive om korrekt venti-lation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.
  Retursugning af forbrændingsgas kan medføre forgiftning.
  Når en emhætte installeres med et rumluftafhængigt brændselsfyret komfur eller ildsted, skal emhættens strømtilførsel være udstyret med en egnet sikkerhedsafbryder.

Retursugning af forbrændingsgas kan medføre forgiftning.

• Aftræksluften må ikke ledes ind i en skorsten til røggas, som er i brug.
• Aftræksluften må ikke ledes ind i en skakt, som bruges til ventilation af rum, hvor der er opstillet ovne, kaminer eller andre former for ildsteder.
  Hvis aftræksluften skal ledes ind i en skorsten til røggas, som ikke er i brug, skal installationen godkendes af den ansvarshavende skorstensfejermester.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
  ▶ Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
▶ Overhold også anvisningerne for kogesektionen. Hvis der er angivet en afvigende afstand i kogesektionens installationsanvisninger, er det altid den største afstand, der skal overholdes. Hvis der anvendes gas- og elkogesektioner sammen, gælder den største af de angivne afstande.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke tilberedes med åben ild i nærheden af apparatet (f.eks. flambering).

- Apparatet må kun installeres i nærheden af et ildsted til fast brændstof (f.eks. træ eller kul), når der forefindes en lukket afdækning, som ikke kan tages af. Der må ikke forekomme gnister.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.

- Alle befæstigelseselementer skal være monteret fast og sikkert.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejlfunktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

⚠ ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

• Brug aldrig et beskadiget apparat.
• Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
  Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
• Kontakt kundeservice. →Side 8

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
• Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Ukorrekte installationer er farlige.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
• Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
• Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
• Sørg under opstilling af apparatet for, at nettilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

Fagligt ukorrekt tilslutning af apparater op til 13 A/3 kW er farlig. Angivelserne om dette apparats effekt findes på typeskiltet.

→ "Produktnummer (E-Nr.) og fabrikationsnummer (FD-Nr.)", Side 8
- I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E/F.

- Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservice.

Fagligt ukorrekt tilslutning af apparater over 13 A/3 kW er farlig. Angivelserne om dette appa-rats effekt findes på typeskiltet

• Inden apparatet tilsluttes skal det sikres at installationen er egnet til apparater med en mærkestrøm der overstiger 13 A. I tvivlstilfælde bør en autoriseret el-installatør kontaktes.
• Apparatet skal sikres med en 16 A ledningssikkerhedsafbryder.
• Apparater med Schuko-stik må kun anvendes med en stikdåsetype E/F. Det er forbudt at anvende en stikdåse af type K.

- Hvis der er installeret en stikdåse af type K, skal der anvendes en egnet adapter. Den kan bestilles via kundeservice (kundeservice-nr. 00623333). Kun på denne måde kan det sikres, at apparatet er korrekt jordforbundet.

- Hvis apparatet skal tilsluttes med en fast forbindelse til den elektriske installation, kan der bestilles en særlig tilslutningsledning uden stik via kundeservice. Den faste tilslutning skal udføres af en autoriseret elektriker.

11.5 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. byggelovgivningen, overholdes.
• For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
• Apparatets overflader er sarte. Undgå beskadigelse under montagen.

11.6 Oplysninger om indbygningsforhold

■ Monter dette apparat i et køkkenskab.
- Følg den medfølgende installationsvejledning ved montage af ekstra tilbehør.
- Bredden af emhætten skal som minimum svare til kogesektionens bredde.
- For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.

11.7 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

⚠ ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

• Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt.
  Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
• Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

• Tilslutningskablet må ikke knækkes eller komme i klemme.
  ■ Tilslutningsdata findes på typeskiltet. →Side 8
  ■ Tilslutningskablet er ca. 1,30 m langt.
• Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.
• Apparatet opfylder beskyttelsesklasse 1 og må derfor kun anvendes med jordledningstilslutning.
• Strømforsyningen til apparatet må ikke tilsluttes under montagen.
• Det skal sikres, at indbygningen yder berøringsbeskyttelse.

11.8 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

• Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
• Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
• Der må ikke anvendes aftræksrør af brændbare materialer.
• For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

Rundrør

Anvend runde rør med en indvendig diameter på 150 mm (anbefalet) og mindst 120 mm.

11.9 Anvisninger om drift med aftræk

Ved drift med aftræk bør der indbygges en kontraklap.

Bemærkninger

• Hvis der ikke følger en kontraklap med apparatet, kan den købes via forhandleren.
• Hvis aftræksluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

11.10 Montage

Kontrol af indbygningsskab

1. Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.
   Apparatet vejer maksimalt 6 kg.
   Bemærk: Overhold møbelproducentens angivelser om indbygningsskabets bæreevne.
2. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90 °C.
3. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.

Forberedelse af indbygningsskab

Krav: Skabet er egnet til indbygning.

→ "Kontrol af indbygningsskab", Side 12

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
3. Lav udskæringen til aftræksrøret.
4. Ved indbygning i et skab med en mellembund skal der laves en udskæring i mellembunden.

1. Fjern spånerne.

Forberede apparat

Tag fedtfiltrene ud. Fedtfiltrene må ikke bøjes, fordi dette kan beskadige dem.

Montage af apparat

1. Ved indbygning uden mellembund skal hullerne til holderne udmåles og markeres på sidevæggene.

1. Ved indbygning med mellembund skal holderne skrues løst fast på apparatet. Sæt apparatet i åbningen i mellembunden. Marker hullerne til holderne sidevæggene. Skru holderne af apparatet igen.

2. Skru holderne på skabet. Spænd kun skruerne så fast til, at holderne stadig kan bevæges.

3. Skru holderne på apparatet.
4. Indjuster apparatet og holderne i skabet, og skru alle skruer fast til.

1. Fastgør aftræksrøret på luftstudsen.
2. Forbind aftræksrøret med luftaftræksåbningen i det eksterne aftrækssystem.
3. Aftæt samlingerne.
4. Sæt netstikket i en sikkerhedsstikdåse.
5. Sæt fedtfiltrene på plads. Fedtfiltrene må ikke bøjes, fordi dette kan beskadige dem.

Ændre filterudtrækkets anslag

1. Træk filterudtrækket helt ud.
2. Skru skruen for det forreste anslag løs, og træk det så langt fremad som muligt.

1. Luk filterudtrækket, og indjuster det til skabet.

1. Træk filterudtrækket ud igen.
2. Spænd skruen for det forreste anslag til igen.

Indstilling af luftstrøm

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 6

1. Åbn kontraklappen ① og tag reduktionsskiven ud ②

1. Tilpas reduktionsskiven ved at skære et passende antal ringe ud.

11.11 Luftstrømsdiagrammer

I det følgende findes luftstrømsdiagrammerne.

1. Sæt reduktionsskiven ind, og luk kontraklappen.

Vær opmærksom på den korrekte placering af styrenoten, när reduktionsskiven sættes ind igen.

Måling af luftstrøm

- For at måle trykfaldet skal slangen anbringes på måleåbningen aved forkanten af luftstudsen.

Afmontage af apparat

1. Afbryd apparatets forbindelse til strømnettet.
2. Frigør aftræksrøret.
3. Tag fedtfiltrene ud. Fedtfiltrene må ikke bøjes, fordi dette kan beskadige dem.
4. Skru sammenskruningen med indbygningsmøblet op.
5. Tag apparatet af.

Tvangsventilation - indstillingsdiagram

Statisk trykfald

L_pA = Det A-mälte lydtryksniveau ved 10 m^2 Sabin
LWA= Det A-mälte lydtryksniveau relativt til 1 pW
K-faktor q = k^* p

Basisventilation - indstillingsdiagram

Statisk trykfald
Indstilling

L_pA = Det A-målte lydtryksniveau ved 10 m^2 Sabin
L_WA = Det A-målte lydtryksniveau relativt til 1 pW

	Måleområde 10-20 l/sGennemsnitsværdier
	K1	K2	K3	K4	K5	K6	K7	K8	K9	K10	K11	K12
K-faktor q = k^* p	0,46	0,57	0,70	0,80	0,92	1,04	1,13	1,20	1,36	1,46	1,60	1,71

Sisällysluettelo

KÄYTTÖOHJE

Følg sikkerhetsanvisningene nedenfor.

1.1 Generelle merknader

Barn må ikke få leke med apparatet.

• Hold emballasjen borte fra barn.
  ▶ Barn må ikke få leke med emballasjen.

• Hold smådeler borte fra barn.
• Ikke la barn leke med smådeler.

En vaskemaskin med skader eller en strømledning med skader er farlig.

Lakkerte overflater er ømfintlige.

Følg sikkerhetsinstruksene når du monterer apparatet.

• Hold emballasjen borte fra barn.
  ▶ Barn må ikke få leke med emballasjen.

⚠ ADVARSEL – Brannfare!

Fettavleiringer i fettfilteret kan antennes.

▶ Bruk vernehansker.
Hvis apparatet ikke er festet forsvarlig, kan det falle ned.
- Alle festeelementer må være fast og sikkert montert.

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

Når du stiller opp apparatet, må du påse at strømkabelen ikke kommer i klem eller får skader.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

- Strømkabelen må ikke knekkes eller komme i klem.

- Tilkoblingsdata står på typetypeskiltet. →Side 34

■ Strømledningen er ca. 1,30 m lang.

- Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.

- Påse at monteringen ikke går ut over berøringsbeskyttelsen.
