KÄYTTÖOHJE 43-180 Biltema

Biltema vakuuttaa, että tämä radiolähetintyyppi, Peruutuskamera 4,3":n näytöllä, täyttää direktiivin 2014/53/EU vaatimukset.

EU-vaatimustenmukaisuusvakuutus on kokonai-suudessaan luettavissa Internet-osoitteessa: www.biltema.com.

MERKITSEMINEN

Mukana ohjekirja, joka tulee lukea ttöä ja säästää tulevaa

tarvetta varten.

TEKNISET TIEDOT

Taajuuskaista: .....2400 MHz – 2486,6 MHz

Radiotaajuus maks.: ..<18,16 dBm

Ajomatka: ....maks. 60 m, esteettä

Näyttö

Jännite .....12/24 DC

Virrankulutus ....≤180 mA

Koko .....4,3"/12 cm

Pikselimäärä .....480 x 272

Säilytyslämpötila .....-20 - +60 °C

Käyttölämpötila .....-10 - +50 °C

Katselukulma .....75° pystysuunnassa, 115° vaakasuunnassa

Kamera

Virransyöttö .....12/24 VDC

Virrankulutus ....<150 mA

Kuvakenno ....CMOS

Pikselimäärä .....640 x 480

Erottelutarkkuus: .....480TVL

Objektiivi .....F2,2/14 mm

Suojausluokka .....IP68

TURVALLISUUSOHJEET

- Lue käyttöohje aina ennen käyttöä ja säästä se tulevaa tarvetta varten.

- Tuotetta ei saa muuntaa tai muuttaa.

- Älä koskaan upota tuotetta veteen tai muuhun nesteeseen, älä huuhtele tuotetta juoksevan veden alla.

- Suojaa tuote aina sateelta, vedeltä, auringon-paisteelta ja kuumuudelta.

- Älä koskaan sijoita tuotetta kuumalle pinnalle tai avotulen läheisyyteen.

- Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.

- Pieniä lapsia on valvottava niin, etteivät he pääse leikkimään tuotteella.

- Älä koskaan aseta latauskaapelia riippumaan alustana käytetyn pöydän tai työtason reunan yli.

- Käytä vain mukana toimitettua latauskaapelia.

- Lataus on tehtävä sisätiloissa, hyvin tuulettuvassa paikassa.

VAROITUS! Pitkäaikainen altistuminen liian suurelle kuulokkeiden äänenvoimakkuudelle voi aiheuttaa kuulovaurion tai kuulonaleneman.

HUOMIO! Käytä kuulokkeita aina vastuullisesti. Kuulokkeiden käyttäminen tai pitäminen korvilla heikentää kykyäsi kuulla varoitusääniä.

TUOTTEEN OSAT

1. Näyttö/vastaanotin ja pidike.
2. Kamera
3. Virransyöttökaapelit 12 V -liittimellä
4. Virransyöttökaapelit kameralle.
5. Haaroitusliitin
6. Ruuvit (2 kpl)
7. Kaksipuolinen teippi kameralle
8. Nippuside (4 kpl)

ASENTAMINEN

Pariliittäminen

Varmista toimivuus yhdistämällä laitteet ennen asennusta.

Kamera ja näyttö on yhdistetty tehtaalla.

Jos haluat lisätä tai vaihtaa kameran, yhdistä se näyttöön alla olevien ohjeiden mukaan.

1. Käynnistä näyttö ja kamera.
2. Paina painiketta K1 ja valitse AV1/AV2.
3. Aloita yhdistäminen painamalla K2-painiketta 3 sekunnin ajan.

Pairing

1. Käynnistä kamera. Toista, kunnes näyttö ottaa signaalin vastaan.
2. Kun yhteys on muodostettu, kuva ilmestyy näytölle.

Näytön asentaminen

Näyttö on sijoitettava kohtaan, jossa se ei estä näkymääsi ajon aikana.

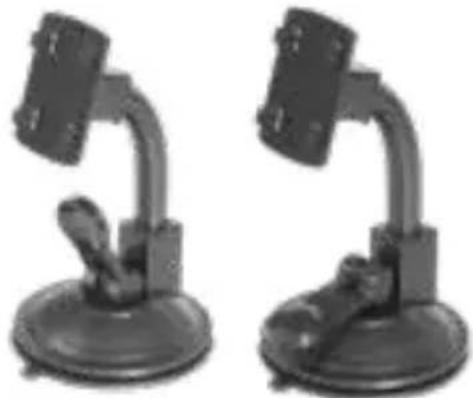

1. Puhdista kiinnityspinta hyvin ennen näytön asentamista.
2. Aseta imukuppi kojelautaa vasten.
3. Paina pidikettä kojelaudan pintaan niin, että imukuppi kiinnittyy.

1. Napsauta näyttö telineen kiinnitysvarteen.

1. Säädä kiinnitysvarsi niin, että näytön katselukulma on asentoosi nähden oikea.

Näytön jännitekaapelin asennus

1. Vedä näytön mukana tullut virtajohto ajoneuvon savukkeensytyttimen liitäntään/12V-liitäntään. Kaapelin reitti ei saa häiritä ajoneuvon turvallista käyttöä.
2. Yhdistä 12/24 voltin savukkeensytyttimen liitäntä ajoneuvon savukkeensytyttimen liitäntään.

Seuraavat yleiset ohjeet eivät sovellu kaikille ajoneuvoille. Saat ajoneuvokohtaisiin kysymyksiin vastaukset ottamalla yhteyden ajoneuvon valmistajaan.

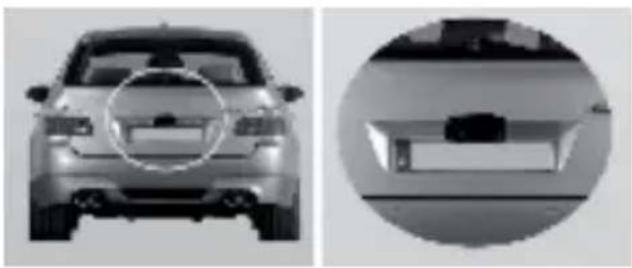

Kamera voidaan asentaa rekisterikilven päälle tai alle. Kiinnityslevy asennetaan rekisterikilven taakse. Kamera asennetaan kiinnityslevyyn.

Varmista, että ajoneuvon ulkonevat osat eivät peitä kameraa. Kameran kulmaa voi säätää pystysuunnassa käsin.

1. Irrota takarekisterikilpi irrottamalla ruuvit tai pultit.
2. Aseta kiinnityslevy rekisterikilven taakse. Kiinnitä kiinnityslevy ja rekisterikilpi ruuveilla tai pulteilla.
3. Aseta rekisterikilpi takaisin paikalleen.
4. Peruutuskamerasta lähtevä johto on vedettävä auton takavaloon siististi. Yritä saada johto mahdollisimman piiloon, jotta esimerkiksi autonpesuharja ei tartu siihen.
5. Tietyissä autoissa on aukko rekisterikilven valaistusta varten. Jos sitä ei ole, poraa aukko. Jos aukko on olemassa, siirry seuraavien kahden vaiheen yli.

6. Jos johtoa varten on porattava aukko, poraa se mahdollisimman lähelle peruutuskameraa. Varmista, että aukko porataan siten, että poraaminen ei vaurioita sähkö- tai polttoaine-järjestelmän osia.

7. Aseta aukkoon suojus, jotta auton pelti ei hankaa johtoa.

8. Käännä virta-avain sytytysasentoon. Kytke seisontajarru ja peruutusvaihde, jotta näet, missä peruutusvalo sijaitsee.
9. Paikanna peruutusvalon virtajohto sekä sen plus- ja miinusjohdot. Vedä peruutuskameran virtajohto peruutusvalon virtajohdon luokse. Johto on pujotettava siten, että mikään ei voi tarttua siihen. Älä koskaan vedä johtoa ajoneuvon ulkopuolelta.
10. Yleensä peruutusvaloon on kytketty kaksi johtoa: musta miinusjohto ja värillinen plus-johto. Jos et tiedä varmasti, kumpi johto on plus- ja kumpi miinusjohto, käytä 12 voltin yleismittaria.
11. Sammuta sytytysvirta ja irrota miinusjohto akusta.
12. Yhdistä virtajohto peruutusvalon liitäntään.

1. Kun asennus on valmis, yhdistä miinusjohto akkuun.

Kun näyttö ja kamera on asennettu ja yhdistetty, käännä virta-avainta ja tarkista, että näytön liittimen punaisessa painikkeessa palaa valo, ja laita peruutusvaihde päälle. Kameran kuva näkyy nyt näytöllä. Jos kuva ei näy, tarkista, että kaikki kaapelit on liitetty oikein.

Valikko

Kun kuva näkyy oikein, tee näytön asetukset seuraavien ohjeiden avulla.

K1: AV1/AV2-valinta- ja Lisää-painike

• Paina K1-painiketta ja valitse kanava AV1 tai AV2.
• Valikossa K1-painike lisää nykyistä arvoa.

K2: Valikko ja yhdistäminen

- Avaa valikko painamalla K2-painiketta ja aseta "kirkkaus", "kontrasti" ja "pysäköintiviivat" päälle tai pois.

- Siirry kameran yhdistämistilaan painamalla K2-painiketta 3 sekunnin ajan. Kuva ilmestyy näytölle, kun yhteys on muodostettu.

K3: Kierrä- ja Vähennä-painike

• Voit kiertää kameran kuvaa painamalla K3-painiketta.
• Valikossa K1-painike vähentää nykyistä arvoa.

Valikkotoiminnot

Aktivoi valikko painamalla K2. Valikossa voit säätää kirkkautta, kontrastia ja pysäköintiviivoja painikkeilla K1, K2 ja K3.

1. Valitse kirkkauden kuvake painamalla painiketta K2. Lisää/vähennä arvoa painikkeilla K1/K3.
2. Valitse kontrastin kuvake painamalla painiketta K2. Lisää/vähennä arvoa painikkeilla K1/K3.
3. Valitse pysäköintiviivojen kuvake painamalla painiketta K2. Valitse päälle tai pois painikkeilla K1/K3.

Peilikuva

K3-painikkeella voit kääntää näytön kuvan ylösalaisin ja peilikuvaksi kameran asennustavan mukaan.

Valitse AV1/AV2

Paina K1-painiketta ja valitse kanava AV1 tai AV2 liitetyn kameran mukaan.

Pysäköintiviivat

Paina K2-painiketta ja valitse "Line services".

Laita toiminto päälle tai pois päältä painikkeilla K1 ja K3.

Kun toiminto on päällä, pysäköinnin apuviivat näkyvät näytöllä.

1. Asenna ajoneuvon akun miinuskaapeli takaisin.
2. Käännä avaimesta virta päälle käynnistämättä ajoneuvoa.
3. Kytke seisontajarru ja valitse peruutusvaihde.
4. Kun kamera toimii oikein, akkukaapelin voi asentaa pysyvästi.
5. Vie kaikki kaapelit sisäpaneelien takaa tai maton alta niin, että ne ovat kokonaan piilossa.
   Kokoa mahdollinen yli jäävä johto yhteen mukana toimitettujen nippusiteiden avulla

KUNNOSSAPITO

Kameran puhdistus

Huuhtele kamera vedellä ja pyyhi tarvittaessa miedolla puhdistusaineella. Pyyhi lopuksi kui- valla puhtaalla liinalla.

Älä käytä kameran puhdistamiseen alkoholia, bentseeniä tai tinneriä. Ne aiheuttavat värimuutoksia.

Näyttö

Pyyhi näyttö varovasti kuivalla pehmeällä liinalla.

Älä yritä poistaa mahdollisia tahroja painamalla pintaa kovemmin. LCD-näytön painaminen johtaa usein pikseleiden palamiseen.

Voit tarvittaessa kostuttaa liinan tislatulla vedellä tai liuoksella, jossa on puolet tislattua vettä ja puolet väkiviinaetikkaa.

Älä pyyhi LCD-näyttöä paperipyyhkeillä, wc-paperilla, silkkipaperilla tai esimerkiksi hihallasi. Ne saattavat naarmuttaa näyttöä.

Älä käytä puhdistusaineita, jotka sisältävät ammoniakkia, etyylialkoholia, asetonia, tolueenia, etyylihappoa tai

metyylikloridia. Aineet voivat aiheuttaa näytön kellastumisen tai vahingoittaa sitä.

Älä koskaan suihkuta nestettä suoraan LCDnäytölle, koska se voi valua näytön sisään ja aiheuttaa

vahinkoa.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
