BRUGSANVISNING 43-180 Biltema

Hermed erklærer Biltema, at denne type radioudstyr, Bakkamera med 7" skærm, er i overensstemmelse med direktiv 2014/53/EU.

Den fuldstændige tekst i EU-overensstemmelseserklæringen findes på følgende webadresse: www.biltema.com.

MÆRKNING

Manual medfølger og skal læses og gemmes til fremtidig brug.

TEKNISKE DATA

Frekvensbånd: .....2400 MHz – 2486,6 MHz

Maks. radiofrekvens: ..<18,16 dBm

Rækkevidde: . . . . . . . maks. 60 m uden forhindringer

Monitor

Spænding .....12/24 DC

Strømforbrug ....≤ 180 mA

Arbejdstemperatur ....-10 - +50 °C

Synsvinkel ....75 grader lodret, 115 grader vandret

Kamera

Strømforsyning .....12/24 VDC

Strømforbrug ....<150 mA

Billedsensor.....CMOS

• Læs manualen før brug, og gem den til senere brug.
• Produktet må ikke ændres eller ombygges.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.
• Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.
• Placer aldrig produktet på varme overflader eller i nærheden af åben ild.
• Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget.
• Små børn skal være under opsyn, så de ikke leger med produktet.
• Lad aldrig ladeledningen hænge over en bordkant eller arbejdsplade, hvor produktet er placeret.
• Brug kun den medfølgende ladeledning.
• Ladning skal ske inden døre på et godt ventileret sted.

ADVARSEL! Alt for høje lydniveauer i lang tid i hovedtelefoner og headset kan føre til høreskader eller nedsat hørelse.

OBS! Brug altid hovedtelefonerne ansvarligt. At lytte og have hovedtelefoner på nedsætter din evne til at være opmærksom på advarselslyde omkring dig.

MEDF∅LGENDE DELE

1. Display/modtagerenhed med holder.
2. Kamera
3. Ledninger til spændingstilførsel med 12 stikprop
4. Ledninger til spændingstilførsel til kamera.
5. Strømtyv
6. Skruer (2 stk.)
7. Dobbeltklæbende tape til kameraet
8. Kabelbindere (4 stk.)

MONTERING

Parring

Udfør parringen før installationen for at sikre funktionen.

Når du har brug for at tilføje eller ændre et kamera, skal du følge nedenstående trin for parring.

1. Tænd monitoren og kameraet.
2. Tryk på K1-knappen for at vælge AV1/AV2.
3. Hold K2-knappen inde i 3 sekunder for at starte parringen.

Pairing

1. Tænd for kameraet. Gentag, indtil monitoren modtager signalet.
2. Når parringen er fuldført, vises billedet på skærmen.

Montering af monitor

Monitoren skal placeres et sted, hvor den ikke blokerer udsynet under kørslen.

1. Rengør overfladen grundigt, før du monterer monitoren.
2. Placer sugekoppen på instrumentbrættet.
3. Tryk holderen mod instrumentbrættets overflade for at fastgøre den.

Montering af spændingskablet til monitoren

1. Før det medfølgende strømkabel til køretøjets lighterstikdåse/12V udtag.

Ledningerne må ikke forstyrre køretøjets sikre drift.

1. Tilslut 12/24 volt lighterstikproppen til køretø-jets lighterstikdåse.

Følgende instruktioner er generelle og passer ikke for alle biler. Specifikke spørgsmål om køretøjet bedes rettet til bilproducenten.

Kameraet kan monteres over eller under nummerpladen. Monteringspladen fastgøres bag nummerpladen. Kameraet monteres på monteringspladen. Sørg for, at kameraet ikke skjules af andre dele på bilen. Det er muligt at justere kameravinklen manuelt i lodret retning.

1. Fjern den bagerste nummerplade ved at løsne skruerne/boltene.

2. Placer monteringspladen bag nummerpladen. Sæt både monteringsplade og nummerplade fast med skruerne/boltene.

3. Sæt nummerpladen på igen.

4. Kablet fra bakkameraet skal trækkes ind i bilen til baklyset på en passende og pæn måde. Forsøg at føre ledningen, så den skjules mest muligt, da den ellers let kan blive fanget ved f.eks. bilvask.

5. Nogle biler har en gennemføring, hvor nummerpladebelysningen sidder, ellers skal der bores hul. Er der en gennemføring, skal de næste to trin springes over.

6. Hvis der skal bores hul til kabelgennemføringen, skal det gøres så tæt på bakkameraet som muligt. Sørg for, at hullet bores et sikkert sted, dvs. at der ikke må være ledninger eller brændstofførende dele, hvor der bores.

7. Sæt en gummitylle i hullet, så ledningen ikke gnaver mod kanten i karrosseripladen.

8. Slå tændingen til i bilen, aktivér parkeringsbremsen, og sæt i bakgear for at se, hvor baklyset sidder på bilen.

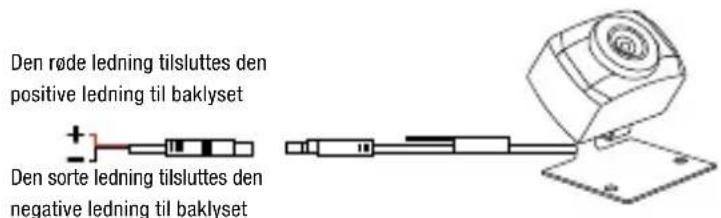

9. Find tilslutningerne til baklyset samt hvilke der er + og -, og tilslut bakkameraets ledninger hertil. Ledningerne skal fastgøres sikkert, så andre genstande ikke fanger ledningerne. Placer aldrig ledningen uden på bilen.
10. Det almindeligste er, at der fører 2 ledninger til baklyset, - (sort ledning) og + (farvet ledning). Brug et 12 V multimeter, hvis du er usikker på, hvilke ledninger der er + og -.
11. Slå tændingen fra, og afmonter minuskablet fra batteriet.

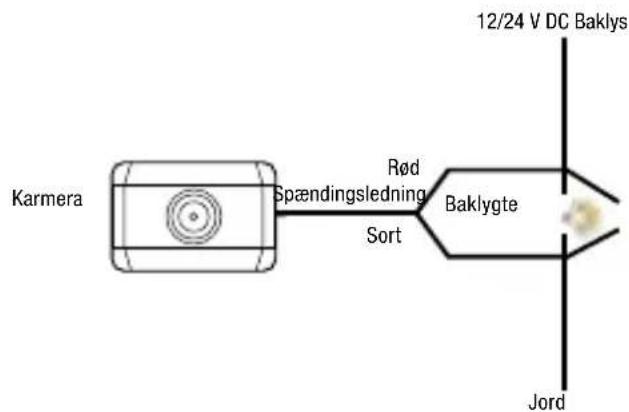

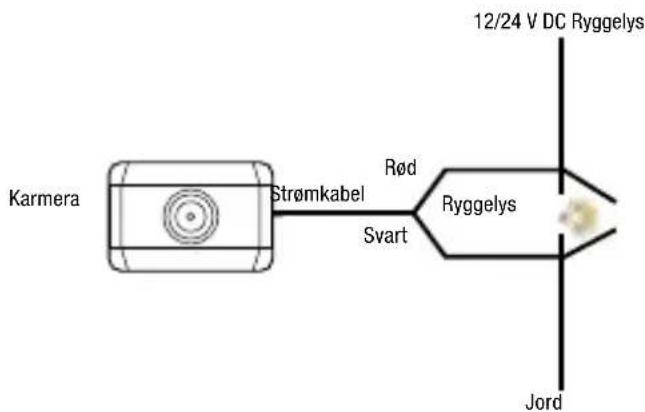

12. Slut kameraets spændingstilførselsledning til baklysets klemme.

1. Når installationen er færdig, monteres minus-kablet på batteriet igen.

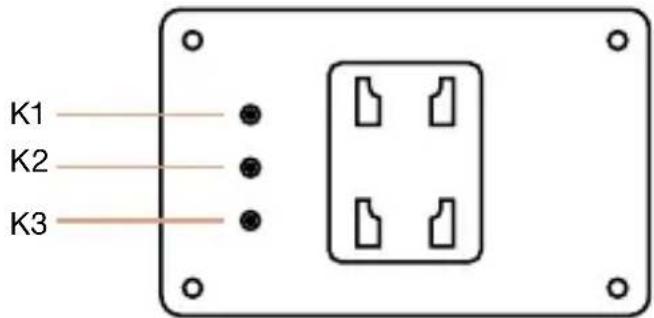

FUNKTIONER OG KNAPPER

Når monitoren og kameraet er monteret og parret, skal du dreje tændingsnøglen og kontrollere, at den røde knap på monitorens stikprop lyser, og sætte bilen i bakgear. Nu vises kamerabilledet på monitoren. Hvis der ikke vises et billede - kontroller, at alle ledninger er tilsluttet korrekt.

Menu

Når billedet vises korrekt, skal du følge neden- stående instruktioner for at indstille monitoren.

• Tryk på K1-knappen for at vælge AV1- eller AV2-kanal.
• I menuen bruges K1-knappen til at øge værdien.

K2: Menu og parring

- Tryk på K2-knappen for at åbne menugrænsefladen, og vælg "Lysstyrke, kontrast, parkeringslinjer til / fra.

- Hold K2-knappen inde i 3 sekunder for at skifte til kameraets parringsfunktion. Kamera-billedet vises, när parringen er fuldført.

K3: Knapperne Roter og Formindsk

- I menuen bruges K1-knappen til at mindske værdien.

Menufunktioner

Tryk på K2 at aktivere menuen. Her kan du indstille lysstyrke, kontrast og parkeringslinjer med knapperne K1, K2 og K3.

1. Tryk på K2-knappen for at vælge ikonet for lysstyrke. Forøg/formindsk med knapperne K1/K3.
2. Tryk på K2-knappen for at vælge ikonet for kontrast. Forøg/formindsk med knapperne K1/K3.
3. Tryk på K2-knappen for at vælge parkeringslinjer. Vælg On/Off med knapperne K1/K3.

Spejling

Tryk på K3-knappen for at vende billedet på hovedet og spejlvende det, afhængigt af hvordan kameraet er monteret.

Vælg AV1/AV2

Tryk på K1-knappen for at vælge AV1 eller AV2 for det tilsluttede kamera.

Parkeringslinjer

Tryk på K2-knappen for at vælge "Line services". Funktionen aktiveres/deaktiveres med knapperne K1 og K3.

Når funktionen er aktiv, vises der parkeringshjælpelinjer på skærmen

1. Monter bilens minus-batterikabel igen.
2. Drej tændingsnøglen uden at starte bilen.
3. Aktiver parkeringsbremsen, og sæt i bakgear.
4. Når enheden fungerer som den skal, kan ledningerne placeres permanent.
5. Før alle ledninger bag indvendige paneler eller under gulvtæppet, så de er skjult. Brug de medfølgende kabelbindere til at samle evt. overskydende ledning pænt.

VEDLIGEHOLDELSE

Rengøring af kamera

Skyl kameraet med vand. og tør det evt. af med et mildt rengøringsmiddel. Tør det derefter af med en tør, ren klud.

Brug ikke alkohol, benzen eller fortynder til at rengøre kameraet. Det vil medføre misfarvning.

Monitor

Brug en tør, blød klud, og tør forsigtigt skærmen af.

Tryk ikke hårdere for at forsøge at fjerne pletter. Hvis du trykker direkte på LCD-skærmen, kan det ofte medføre, at pixels brænder ud.

Fugt om nødvendigt kluden med destilleret vand eller med lige dele destilleret vand og hvid eddike.

Undgå at bruge køkkenrulle, toiletpapir, silkepapir eller dele af dit tøj til at tørre LCD-skærmen af. Dette for at undgå at ridse skærmen.

Undgå rengøringsmidler, der indeholder ammoniak, etylalkohol, acetone, toluen, etylsyre eller metylklorid. Disse stoffer kan medføre, at skærmen gulner eller bliver beskadiget.

Sprøjt aldrig væske direkte på LCD-skærmen, da det kan trænge ind i monitoren og medføre skade.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
