KÄYTTÖOHJE 43-183 Biltema

Biltema vakuuttaa, että tämä radiolähetintyyppi, Peruutuskamera 7":n näytöllä, täyttää direktiivin 2014/53/EU vaatimukset.

EU-vaatimustenmukaisuusvakuutus on kokonai-suudessaan luettavissa Internet-osoitteessa: www.biltema.com.

MERKITSEMINEN

Mukana ohjekirja, joka tulee lukea ttöä ja säästää tulevaa

tarvetta varten.

TEKNISET TIEDOT

Taajuuskaista: .....2400 MHz – 2486,6 MHz

Ajomatka: .....maks. 100 m, esteettä

Näyttö

Jännite .....12/24 VDC

Virrankulutus ....≤380 mA

Koko .....7,0"/17,8 cm

Pikselimäärä .....1024 x 600

Säilytyslämpötila .....-20 - +60 °C

Käyttölämpötila .....-10 - +50 °C

Katselukulma .....75° pystysuunnassa, 115° vaakasuunnassa

Kamera

Virransyöttö .....12/24 VDC

Virrankulutus ....<210 mA IR-LED pois päältä, <250 mA IR-LED päällä

Kuvakenno .....AHD-anturi

Pikselimäärä .....1280x720

Objektiivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F2,2/14 mm

Suojausluokka .....IP68

IR-LED-valot....Kytkeytyvät päälle auto- maattisesti ja varmistavat hyvän kuvanlaadun myös pimeässä.

TURVALLISUUSOHJEET

- Lue käyttöohje aina ennen käyttöä ja säästä se tulevaa tarvetta varten.

- Tuotetta ei saa muuntaa tai muuttaa.

- Älä koskaan upota tuotetta veteen tai muuhun nesteeseen, älä huuhtele tuotetta juoksevan veden alla.

- Suojaa tuote aina sateelta, vedeltä, auringon-paisteelta ja kuumuudelta.

- Älä koskaan sijoita tuotetta kuumalle pinnalle tai avotulen läheisyyteen.

- Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.

- Pieniä lapsia on valvottava niin, etteivät he pääse leikkimään tuotteella.

- Älä koskaan aseta latauskaapelia riippumaan alustana käytetyn pöydän tai työtason reunan yli.

- Käytä vain mukana toimitettua latauskaapelia.

- Lataus on tehtävä sisätiloissa, hyvin tuulettuvassa paikassa.

VAROITUS! Pitkäaikainen altistuminen liian suurelle kuulokkeiden äänenvoimakkuudelle voi aiheuttaa kuulovaurion tai kuulonaleneman.

HUOMIO! Käytä kuulokkeita aina vastuullisesti. Kuulokkeiden käyttäminen tai pitäminen korvilla heikentää kykyäsi kuulla varoitusääniä.

TUOTTEEN OSAT

1. Näyttö/vastaanotin ja pidike.
2. Kamera (2 kpl)
3. Virransyöttökaapelit 12 V -liittimellä
4. Virransyöttökaapelit kameralle.
5. Haaroitusliitin
6. Ruuvit (2 kpl)
7. Kaksipuolinen teippi

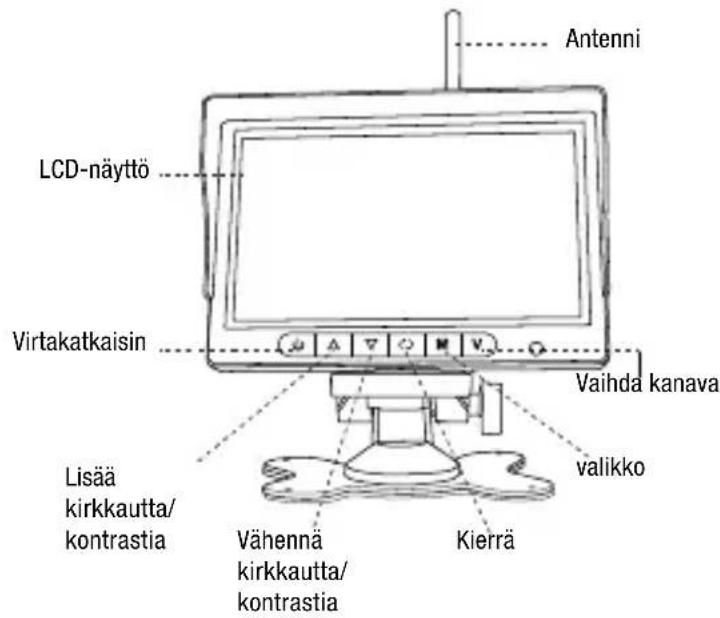

Näyttö

ASENTAMINEN

Pariliittäminen

Varmista toimivuus yhdistämällä laitteet ennen asennusta.

Kamera ja näyttö on yhdistetty tehtaalla.

Jos haluat lisätä tai vaihtaa kameran, yhdistä se näyttöön alla olevien ohjeiden mukaan.

1. Käynnistä näyttö ja kamera.
2. Valitse kanava painamalla V-painiketta (CH1, CH2, CH3, CH4).
3. Aloita yhdistäminen painamalla V-painiketta 3 sekunnin ajan.

1. Käynnistä kamera. Jos kameroita on enemmän kuin 2, toista yhdistäminen yllä kuvatulla tavalla.
2. Kun yhteys on muodostettu, kuva ilmestyy näytölle.

HUOM

Jos kuva ei näy yhteyden muodostamisen jälkeen, yritä uudelleen ja käynnistä kamera uudelleen. Yhdistäminen on suoritettava 10 sekunnin kuluessa, muuten kamera on käynnistettävä uudelleen yhdistämistä varten.

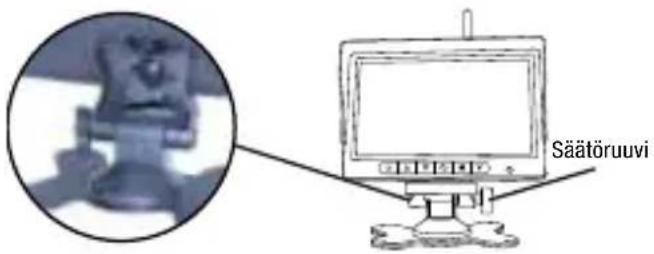

Pidikkeen asentaminen näyttöön

Kiinnikkeessä on kaksipuolinen teippi asennusta varten.

Varmista ennen asennusta, että kamera antaa mahdollisimman hyvän vastaanottosignaalin.

Hyvä signaali Huono signaali
Voit hienosäätää signaalia näytön antennilla.

Näytön asentaminen

Näyttö on sijoitettava kohtaan, jossa se ei estä näkymääsi ajon aikana.

1. Puhdista kiinnityspinta hyvin ennen näytön asentamista. Kiinnitä kaksipuolinen teippi pidikkeen alapintaan.
2. Aseta teline kojelaudan päälle.
3. Paina telinettä kojelaudan pintaan niin, että se kiinnittyy.
4. Napsauta näyttö telineen kiinnitysvarteen.
5. Säädä kiinnitysvarsi niin, että näytön katselukulma on asentoosi nähden oikea.

Huomioitavaa:

Varmista, että pinta on puhdas ja kuiva ja että siinä ei ole pölyä eikä rasvaa. Ympäristön lämpötilan tulee olla 21–38 °C. Älä tee asennusta alle 10 °C:n lämpötilassa tai suorassa auringonpaisteessa.

Yritä valita asennuspaikalle kohta, jossa aurinko ei pääse suoraan kuumentamaan näyttöä ja kiinnikettä.

Näytön jännitekaapelin asennus

1. Vedä näytön mukana tullut virtajohto ajoneuvon savukkeensytyttimen liitäntään/12V-liitäntään.
   Kaapelin reitti ei saa häiritä ajoneuvon turvallista käyttöä.
2. Yhdistä 12/24 voltin savukkeensytyttimen liitäntä ajoneuvon savukkeensytyttimen liitäntään.

1. Valitse asennukselle paikka, josta on paras näkymä alueelle heti ajoneuvon takana. Yleensä korkeampi sijaintipaikka tarjoaa paremman näkökentän.

1. Poraa reiät U-kiinnikkeen koon mukaan, kiinnitä kameran kiinnike ruuveilla ja säädä kulma.
2. Poraa U-kiinnikkeen viereen reikä kameran kaapelia varten.

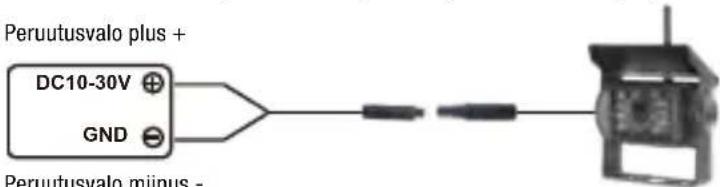

3. Paikanna ajoneuvosta peruutus- tai ajovalo- kaapeli ja kytke punainen kaapeli plusnapaan ja musta kaapeli maahan tai miinukseen. Älä sekoita johtimien plus- ja miinusnapoja.

Järjestelmän testaaminen

1. Tarkista, että ajoneuvon negatiivinen akku- kaapeli (maa) liitetty takaisin.
2. Käännä avaimesta virta päälle käynnistämättä ajoneuvoa.
3. Kytke seisontajarru ja valitse peruutusvaihde. Näyttö käynnistyy itsestään. Mikäli niin ei tapahdu, paina näytön virtapainiketta.
4. Jos et vielä tehnyt tätä, niin: Yhdistä kamera tai kamerat näyttöön.
5. Kun olet testannut (ja tarvittaessa säätänyt) laitteen, kaikki kaapelit on asennettava pysyvästi: Vie kaikki kaapelit sisäpaneelien takaa tai mattojen alta. Kokoa johtojen ylimääräinen pituus mukana toimitetuilla nippusiteillä pieniksi siisteiksi nipuiksi.

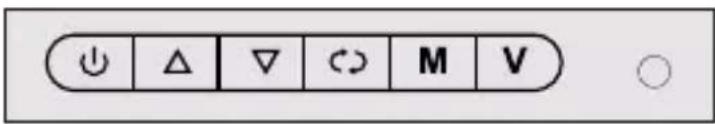

PAINIKKEET

TOIMINTAPERIAATE
	Päällä/pois/valmiustilassa
	Lisää
	Vähennä
	Kierrä kuvaa: normaali, peilikuva, ylösalaisin tai peilikuva+ylösalaisin
M	Valikko: kirkkaus, kontrasti, värikyl- läisyys, pysäköintiviivat päällä/pois päältä
V	Vaihda liitettyjen kameroiden välillä, koko näyttö, puoliksi, neliosainen.

VALIKKO

Avaa valikko painamalla Valikko-painiketta. Valikossa voit säätää kirkkautta, kontrastia, värikylläisyyttä ja pysäköintiviivoja.

Valitse haluamasi toiminto painamalla painiketta M. Muuta haluamaasi arvoa nuolipainikkeilla. Tekemäsi asetukset tallennetaan automaattisesti, kun poistut valikkotilasta M-painikkeella tai kun valikkotila sulkeutuu automaattisesti.

Pysäköintiviivat

Kun toiminto on päällä, pysäköinnin apuviivat näkyvät näytöllä. Toiminto otetaan käyttöön ja pois käytöstä valikkotilassa.

V-painikkeella voit valita, näkyykö näytöllä 1, 2 vai 4 kameraa kerralla. Luonnollisesti sillä edellytyksellä, että järjestelmään liitetyt kamerat on yhdistetty oikein.

Yu11	CAM1CAM21
Yu11	CAM3CAM41

Peilikuva

- painikkeella voit kääntää näytön kuvan ylösalaisin ja peilikuvaksi kameran asennustavan mukaan.

KUNNOSSAPITO

Kameran puhdistus

Huuhtele kamera vedellä ja pyyhi tarvittaessa miedolla puhdistusaineella. Pyyhi lopuksi kui-valla puhtaalla liinalla.

Älä käytä kameran puhdistamiseen alkoholia, bentseeniä tai tinneriä. Ne aiheuttavat värimuutoksia.

Näyttö

Pyyhi näyttö varovasti kuivalla pehmeällä liinalla. Älä yritä poistaa mahdollisia tahroja painamalla pintaa kovemmin. LCD-näytön painaminen johtaa usein pikseleiden palamiseen.

Voit tarvittaessa kostuttaa liinan tislatulla vedellä tai liuoksella, jossa on puolet tislattua vettä ja puolet väkiviinaetikkaa.

Älä pyyhi LCD-näyttöä paperipyyhkeillä, wc-paperilla, silkkipaperilla tai esimerkiksi hihallasi. Ne saattavat naarmuttaa näyttöä.

Älä käytä puhdistusaineita, jotka sisältävät ammoniakkia, etyylialkoholia, asetonia, tolueenia, etyylihappoa tai metyylikloridia. Aineet voivat aiheuttaa näytön kellastumisen tai vahingoittaa sitä.

Älä koskaan suihkuta nestettä suoraan LCDnäytölle, koska se voi valua näytön sisään ja aiheuttaa vahinkoa.

VIANMÄÄRITYS

TOIMINTAPERIAATE
Ei kuvaa Tarkasta tehty asennus. Paina päällä-painiketta.Tee yhdistäminen uudelleen.
Ei sig-naalia	Tarkista, että kamera saa virtaa.Tarkista, että sekä näytön että kameran antennit on asennettu.Tarkista antennin kulma.Tarkista, ettei kameran edessä ole esteitä.Tee yhdistäminen uudelleen.
Tumma kuva	Tarkista/säädä kirkkaus ja kontrasti.
Ei värejä Käynnistä järjestelmä uudelleen.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
