KÄYTTÖOHJE 805-777 Nordic Play
NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset
Varoitus:
- Ajoneuvoa ei saa käyttää teillä, jalkakäytävillä, rinteillä tai hiekalla.
- Ajoneuvoa saa käyttää vain tasaisilla pinnoilla.
- Älä ylikuormita ajoneuvoa. Kiinnitä huomiota painorajoituksiin. Tyypillinen enimmäispaino on 25 - 35 kg. Tarkista käyttämäsi mallin enimmäispaino käyttäjälle.
- Aikuisen pitää huolehtia akun latauksesta.
- Ajoneuvoa käyttävien lasten on oltava aina vastuullisen aikuisen valvonnassa.
- Älä yritä ladata ajoneuvoa ohjeiden vastaisesti.
- Älä aja vedessä tai muussa nesteessä.
- Pysäytä ajoneuvo, kun se lähestyy estettä, käänny pois esteen luota ja aja muualla.
- Lataa akku, kun ajoneuvo alkaa toimia hitaasti, muutoin akun käyttöikä saattaa lyhentyä.
- Lataa akku täyteen ennen akun säilytystä pitkiä aikoja ilman käyttöä. Lataa akku kolmen kuukauden välein akun käyttöiän pidentämiseksi.
- Älä aja sateessa.
- Akku, laturi, sähköjohdot, pistorasiat, runko ja muut osat on tarkistettava säännöllisesti. Jos vauriota havaitaan, ajoneuvoa ei saa käyttää ennen korjaamista.
- Laturi on tarkistettava säännöllisesti, jotta varmistetaan ettei sen virtajohto tai muut osat ole vioittuneet. Jos vauriota ilmenee, laturia ei saa käyttää ennen vahingon korjaamista.
- Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä laitetta.
- Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
- Ajoneuvoa saa käyttää vain suositellun laturin kanssa.
• Laturi ei ole lelu. - Puhdista ajoneuvo vain kostealla liinalla.
- Tarkista, että kaikki ajoneuvon osat ovat ehjiä. Jos ei, korjaa tai vaihda ne.
- On suositeltavaa käyttää suojavarusteita ajoneuvosta riippuen.
- Kuluneet akut ja paristot on poistettava ajoneuvosta tai vaihdettava.
- Akku ja paristot on poistettava ja kierrätettävä asianmukaisesti erillään ajoneuvon hävittämisestä.
- Vaatimustenmukaisuusvakuutus: Tämä tuote on EU-direktiivin 2014/53 / EU vaatimusten mukainen.
Varoitus:
Kiinnitä huomiota lapsen turvallisuuteen seuraavasti:
- Vain aikuiset voivat asentaa tuotteen käyttökuntoon.
- Pienet osat, pakkausmateriaali ja muovipussit on pidettävä poissa lasten ulottuvilta tukehtumisvaaran takia.
- Lapset eivät saa päästä käsiksi akkuun.
- Aikuisten valvonta on välttämätöntä aina kun ajoneuvoa käytetään.
- Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä ajoneuvoa.
- Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
- Käytä ajoneuvoa aina varovasti ja huomaa, että ajo-osaaminen on välttämätöntä, jotta vältettäisiin kaatumiset ja muut onnettomuudet, jotka voivat aiheuttaa vahinkoa käyttäjälle tai kolmannelle osapuolelle.
NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset
Varoitus:
- Lapset on perehdytettävä huolella ajoneuvon käyttöön ennen ensimmäistä ajokertaa, erityisesti ajoneuvon jarrujen ja pysäyttämisen suhteen.
- Ei saa missään tapauksessa käyttää liikenteessä. Käytä ajoneuvoa vain yksityisellä alueella.
- Aja vain tasaisilla pinnoilla, kaukana muista ajoneuvoista ja esteistä.
- Vältä teräviä kuoppia ja pintoja, joiden rakenne tai muoto muuttuu yllättäen.
- Vältä teitä ja pintoja, joilla esiintyy vettä, hiekkaa, soraa, kuraa, lehtiä tai muuta häiritsevää materiaalia.
- Märkä sää voi heikentää ajoneuvon etenemiskykyä, jarrujen toimintaa ja näkyvyyttä.
- Älä aja, kun on hämärää.
- Vältä liiallista nopeutta alamäessä.
- Varo jalankulkijoita.
- Tarkista ja kiristä kaikki ruuvit ennen jokaista käyttökertaa. Älä anna kahden tai useamman lapsen käyttää ajoneuvoa samanaikaisesti. Ajoneuvo on tarkoitettu vain yhdelle käyttäjälle kerrallaan.
- Älä käytä ajoneuvoa, jos se on vaurioitunut.
• Vaihda vaurioituneet osat välittömästi.
Kytke virtajohdot akkuun ohjeiden mukaisesti. Kytke laturin johto ajoneuvon pistokkeeseen ja latauslaite 220V -pistorasiaan. Ajoneuvo alkaa latautua. Anna latautua 8-12 tuntia ennen ensimmäistä käyttökertaa.
Huomio!: Vaihdettaessa eteen/taakse -suunnan välillä, ajoneuvon pitää olla kokonaan pysähtyneenä, muutoin moottori ja vaihteisto voivat vaurioitua.
Eteen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Forward" (eteen)
- Paina jalkapainiketta, jotta ajoneuvo liikkuu eteenpäin
Pysäyttäminen: 1. Nosta jalka pois jalkapainikkeelta, jotta ajoneuvo pysähtyy.
Peruuttaminen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Backward" (taakse)
- Paina jalkapainiketta, jotta ajoneuvo liikkuu taaksepäin
Akun kytkeminen
Irrota istuinta rungossa kiinni pitävä ruuvi. Poista istuin ja kytke sen alta löytyvän akun johtimet seuraavasti: kytke punainen johto akun punaiseen liittimeen ja musta johto akun mustaan liittimeen. Älä milloinkaan kytke johtoja ristiin tai vääriin väreihin. Aseta sitten istuin takaisin paikoilleen ja kiristä istuinta kiinni pitävä ruuvi. Lataa akkua 8-12 tuntia ennen ensimmäistä käyttöä.
Miten vältetään ajoneuvon ylikuormitusta:
- Ylikuormituksen välttämiseksi ajoneuvoa saa kuljettaa enintään 25 kg henkilö.
- Älä kiinnitä mitään kuormaa tai lastia autoon.
- Älä aja jyrkkiä mäkiä.
- Älä aja sellaisten esineiden tai esteiden yli, jotka voivat estää renkaiden vapaan pyörimisen.
- Älä aja, kun on erittäin kuuma sää. Kuuma sää voi aiheuttaa ylikuumenemisen vaaran.
- Älä anna veden tai muun nesteen joutua kosketuksiin akun tai muiden sähköisten komponenttien kanssa.
- Älä yritä muuttaa tai virittää sähköjärjestelmiä. Tämä voi aiheuttaa oikosulun ja sulake katkaisee virran.
Auton sähköjärjestelmä voi myös vahingoittua pysyvästi.
Akun vaihto ja hävittäminen
Kaikki akut kuluvat lopulta loppuun ja menettävät kykynsä latautua. Riippuen latauskertojen määrästä ja latausten suoritustavasta, akku toimii yhdestä kolmeen vuotta. Seuraa näitä ohjeita akun vaihtamiseen ja turvalliseen kierrättämiseen.
- Ota istuin irti.
- Irrota kaapelit akusta.
- Irrota akun mahdolliset metallikiinnikkeet.
- Poista mahdollinen akkukansi.
• Nosta akku ulos ajoneuvosta. - On suositeltavaa käyttää käsineitä, kun irrotat akkua.
- Älä nosta akkua johdoista.
- Laita akku muovipussiin. Tärkeää! Hävitä vanha akku ainoastaan viemällä se paikalliseen, erityiseen jätepisteeseen, joka on varustettu ongelmajätteiden vastaanottotoiminnoilla. Akku on lyijyakku, jonka sisältö on myrkyllistä. Akkua ei saa missään tapauksessa hävittää talousjätteen mukana!
- Aseta uusi akku ja kytke kaapelit uudelleen.
- Kiinnitä akun mahdolliset metallikiinnikkeet.
- Asenna istuin paikoilleen ja lataa akku ensimmäisen käyttökerran ohjeiden mukaan 8-12 tuntia ennen ensimmäistä käyttökertaa.

Ympäristön suojelemiseksi paristot ja sähkölaitteet on hävitettävä erillään kotitalousjätteistä. Ota yhteyttä kuntaan lähimmän kierrätyspisteen löytämiseksi.
| Ongelma Syy Ratkaisu | ||
| Ajoneuvolla ei voi ajaa Akussa ei ole virtaa Lataa akku. | ||
| Automaattisulake on lauennut Sammuta ajoneuvo vähintään viideksi minuutiksi. Vältä ylikuormaa. | ||
| Löysät johdot Tarkista, että kaikki johdot on kiinnitetty kunnolla. Lataa ajoneuvon akku uudelleen. | ||
| Akun käyttöikä on päättynyt Hanki uusi akku. Kierrätä vanha akku vastuullisesti | ||
| Sähköpiiri on vaurioitunut Lähetä tuote korjattavaksi. | ||
| Moottori on vaurioitunut Lähetä tuote korjattavaksi. | ||
| Ajoneuvo ei toimi kovin pitkään kerrallaan | Akku ei lataudu täysin Tarkista, että johdot on kytketty kun-nolla akkuun, ja lataa akku uudelleen. | |
| Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti. | ||
| Pyörä kulkee epätavallisen hitaasti | Akussa ei ole virtaa Lataa akku. | |
| Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti. | ||
| Ajoneuvossa on ylikuormaa | Vähennä kuormaa. Ajoneuvon kan-tavuus on 25 kg. | |
| Ajoneuvoa käytetään epäsopivassa maastossa. | Löydä parempi alue ajoa varten. | |
| Ajoneuvoa pitää työntää, jotta se lähtisi liikkeelle | Löysät johdot Tarkista, että kaikki johdot ovat paikoillaan ja kiinnitetty lujasti. Lataa akku uudelleen. | |
| Moottori on vaurioitunut Lähetä tuote korjattavaksi. | ||
| Vaihteita on vaikea vaihtaa Vaihteita käytetään vastoin ohjeita, ajoneuvon ollessa liikkeessä | Ajoneuvon on oltava täysin paikoilla-an vaihteita käytettäessä. | |
| Oudot mekaaniset äänet moottorista tai vaihteistosta | Vaihteet ovat vaurioituneet. | Lähetä tuote korjattavaksi. |
| Moottori on vaurioitunut. | Lähetä tuote korjattavaksi. | |
| Akku ei lataudu | Löysät johdot | Tarkista, että kaikki johdot ovat paiko-illaan ja kiinnitetty lujasti. Lataa akku uudelleen. |
| Laturi ei ole kytkettynä | Tarkista, että laturi on kytketty oikein. | |
| Laturi on vaurioitunut | Vaihda laturi. | |
| Laturi kuumenee latauksen aikana | Tämä on normaalia | Mitään toimenpiteitä ei tarvita. |
Ajoneuvon ylläpito
- Tarkista kaikki ruuvit säännöllisesti ja kiristä tarvittaessa.
- Tarkista ajoneuvon muoviosat usein vaurioiden varalta.
- Pyörän mekaaniset osat voidaan tarvittaessa voidella öljyllä.
- Säilytä tuote sisätiloissa ja suojassa sääolosuhteilta
- Pidä tuote etäällä kuumista kohteista, kuten tulisijoista, lämmittimistä ja vastaavista.
- Älä puhdista tuotetta puutarhaletkulla. Älä myöskään käytä saippuaa. Kuiva tai hieman kostea kangas riittää.
- Älä aja sateessa, lumessa, hiekalla tai soralla, koska se voi vahingoittaa ajoneuvoa.
- Jos tuotetta ei tulla käyttämään pitkään aikaan, lataa akku ensin täyteen ja irrota sitten kaikki kaapelit.
7. Funktion: Termosäkring

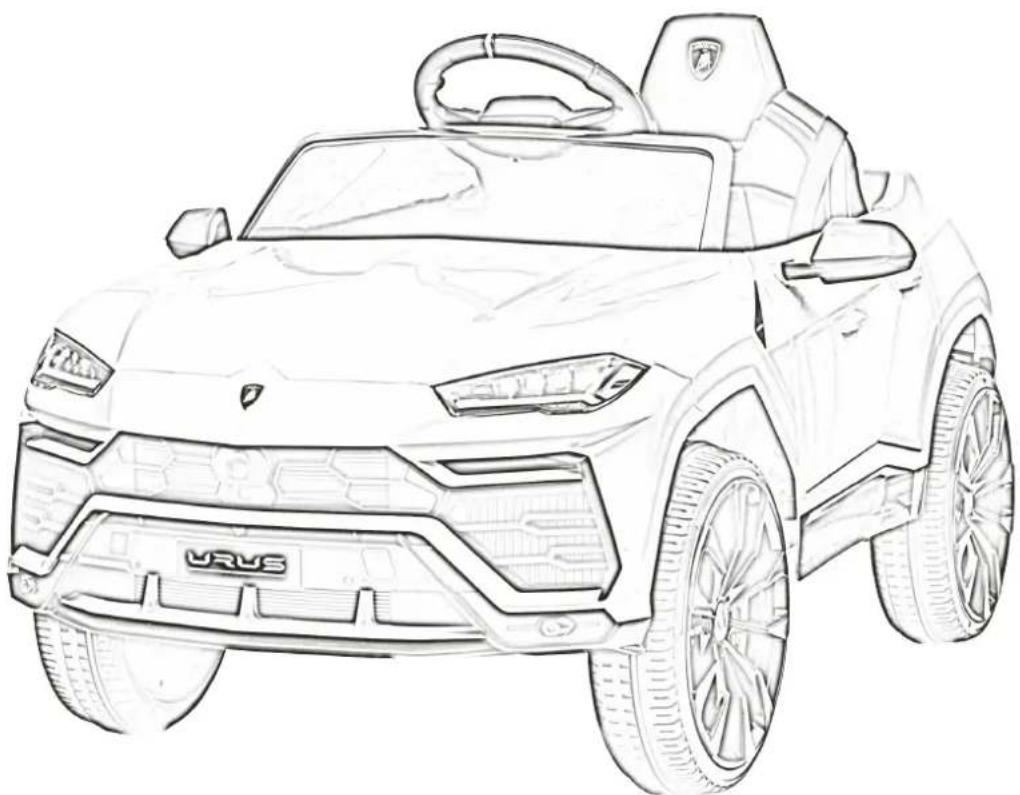

Asennus- ja käyttöohjeet

| Suositusikä: 37 - 96 kuukautta Akku: | 12V 4.5AH (6-FM-4.5 (AH) *1 | |
| Enimmäiskuorma: 28 kg Ajoneuvon mitat: 105 x 65 x 52 cm | ||
| Nopeus: 2 - 4 km/h Pakkauksen koko: 110 x 56 x 33 cm | ||
| Materiaalit: PP (polypropylene) ja teräs | Suosituslämpötila: Max 60° astetta | |
| Sisäänmeno: 220V Latausaika: 8 - 12 hours | ||
| Laturi: Output: DC 12V 500 MA/ Sulake: Auto 3A | ||
| Käyttöaika: 2 - 300 maksua | ||
Osaluettelo
| # Määra Kuva | # Määra Kuva | ||||
| 1 | 1 | A (ohjauspyörä)![]() | 2 | 1 | B (ohjekirja)![]() |
| 3 1 pari | C (taustapeilit))![]() | 4 | 2 | D (hammaspyörä)![]() | |
| 5 | 1 | E (kaukosäädin)![]() | 6 | 1 | F (tuulilasi)![]() |
| 7 | 4 | G (pyörä)![]() | 8 | 4 | H (koristekapseli)![]() |
| 9 | 1 | I (istuin)![]() | 10 | 1 | Q (oikea moottori)![]() |
| 11 1 | Y (vasen moottori)![]() | 12 | 2 | X (itseporautuva ruuvi)![]() | |
| 13 | 2 | L (M8 väännin)![]() | 14 | 1 | T (laturi)![]() |
Asennus vaiheittain


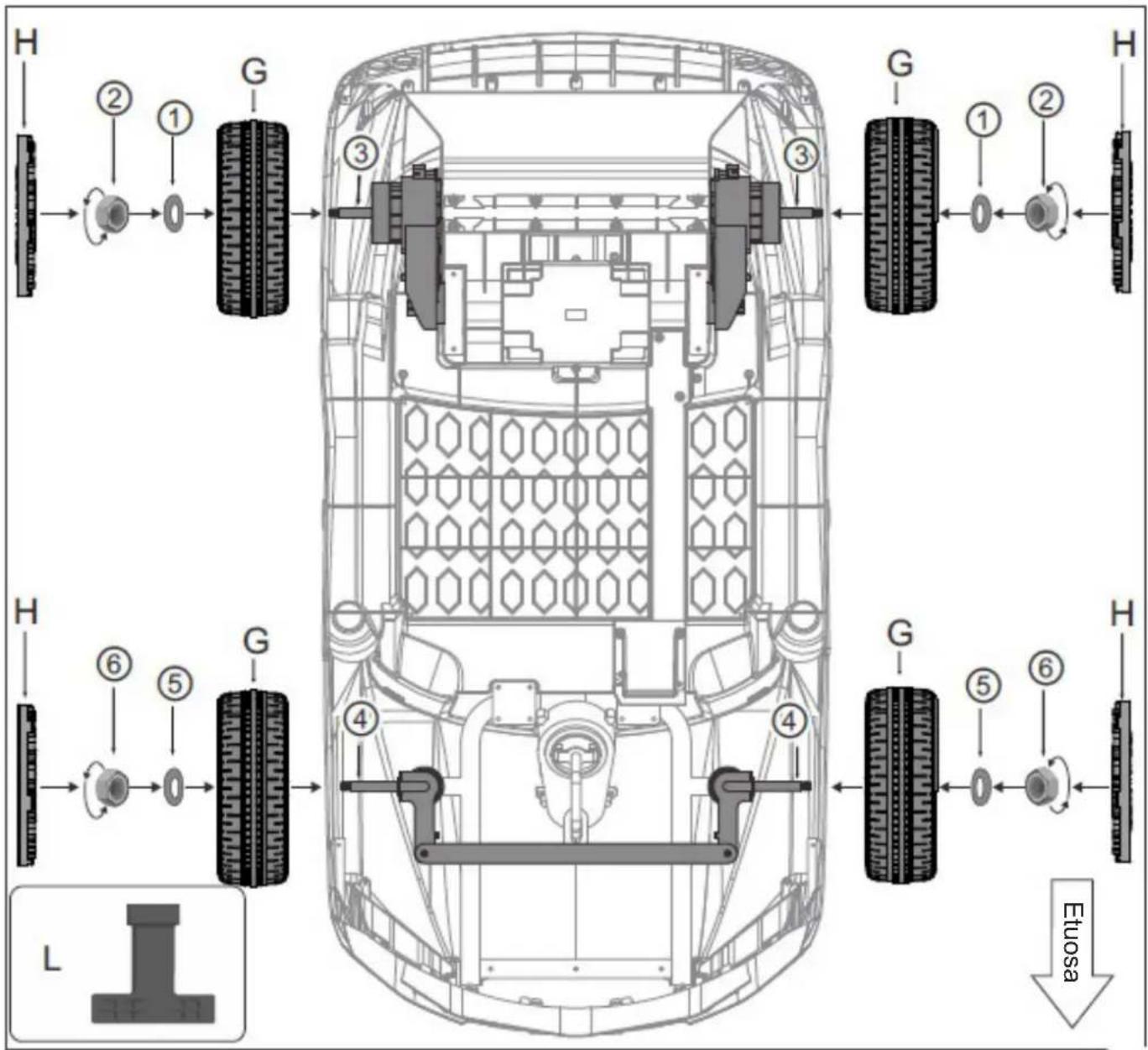

Etuosa ② ① ④ ③ ③ ④ ① ② L ④ ④Vaihe 1: irrota mutterit ja prikat akselilta
Käytä työkalua L (M8 väännnin) irrottaaksesi osat 2 (M8 mutteri) ja 1 (M8 prikka) ja 4 (putki) irti osasta 3 (akseli) vastapäivään kääntämällä. (huomautus: putken 4 voi laittaa roskiin).

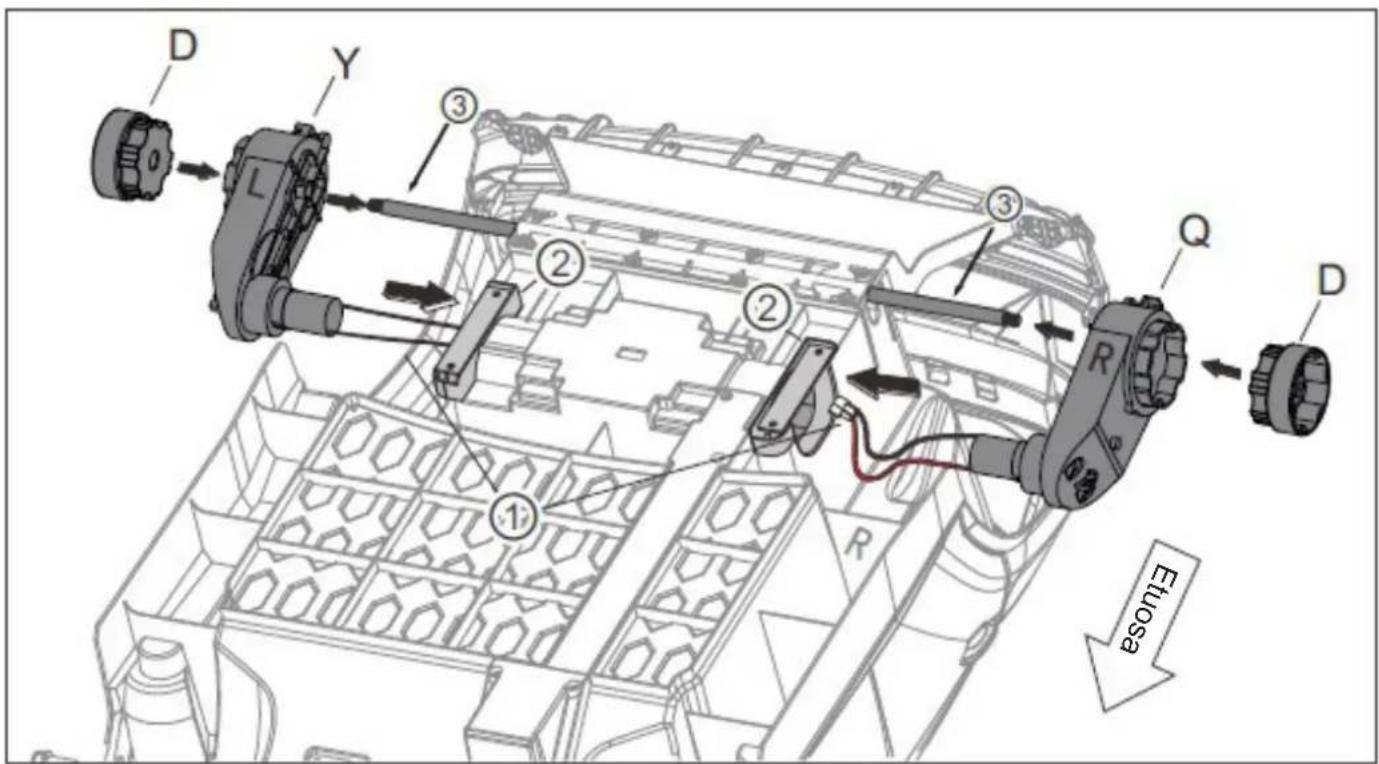

Vaihe 2: asenna moottori
Kiinnitä 1 (moottorin virtajohdin) pistokkeeseen 2, sitten asenna Q (moottori oikea, R) ja Y (moottori vasen, L) osaan 3 (akseli), ja samalla asenna moottori paikoilleen osaan 2, lopuksi asenna hammaspyörät D (hammaspyörä) mottoreille kuvan mukaisesti (huomaa, asenna vasen ja oikea, R/L moottorit autoon oikeille puolilleen kuvan mukaisesti).
Asennus vaiheittain

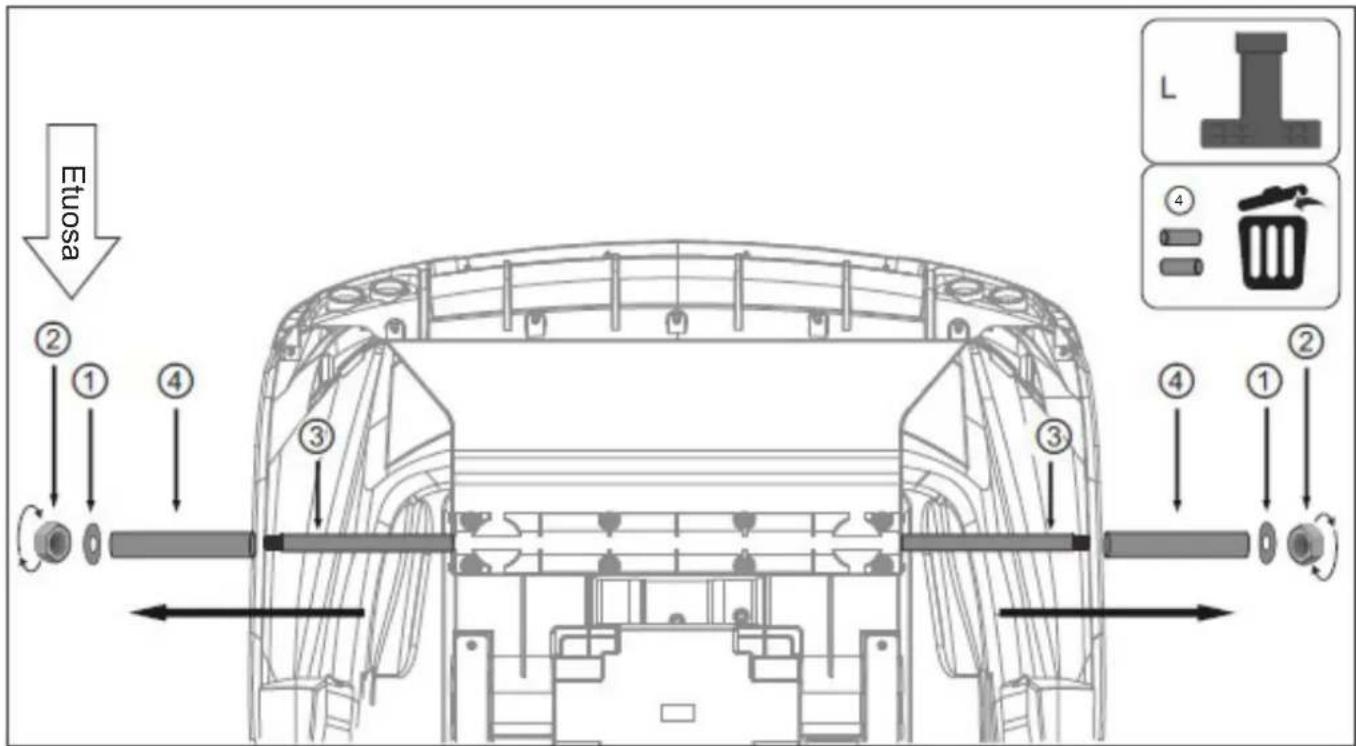

Vaihe 3: irrota mutterit ja prikat etuakselilta
Käytä työkalua L (M8 väännin) ja irrota 2 (M8 mutteri) ja 1 (M8 prikka) osasta 3 (etuakseli) kääntämällä vastapäivään.

Vaihe 4: asenna pyörät
- Asennal G (pyörä) osaan 3 (akseli), aseta akselille osa 1 (M8 prikka), sitten työkalulla L (M8 väännin) kiristä akselille 2 (M8 mutteri) myötäpäivään. Lopuksi asenna osa H (koristekapseli) oikeassa asennossa (kohdista koristekapselin nystyrät ja vanteen urat kiinnityksen yhteydessä)
- Asenna kaikki pyörät samalla tavalla.

Vaihe 5: asenna ohjauspyörä
Yhdistä S ja M johtimet, sitten kohdista ratti ohjausakselille ja paina A (ohjauspyörä) osaan 1 (ohjausakseli) kuten kuvassa. Jos ohjauspyörä pitää joskus poistaa, paina ohjauspyörän alta painikkeita 3 ja vedä sitten ohjauspyörä paikoiltaan ja kytke irti johtimet S ja M.
Aseta F (tuulilasi) paikoilleen vastaaviin kiinnikkeisiin kuvan osoittamalla tavalla.
Asennus vaiheittain

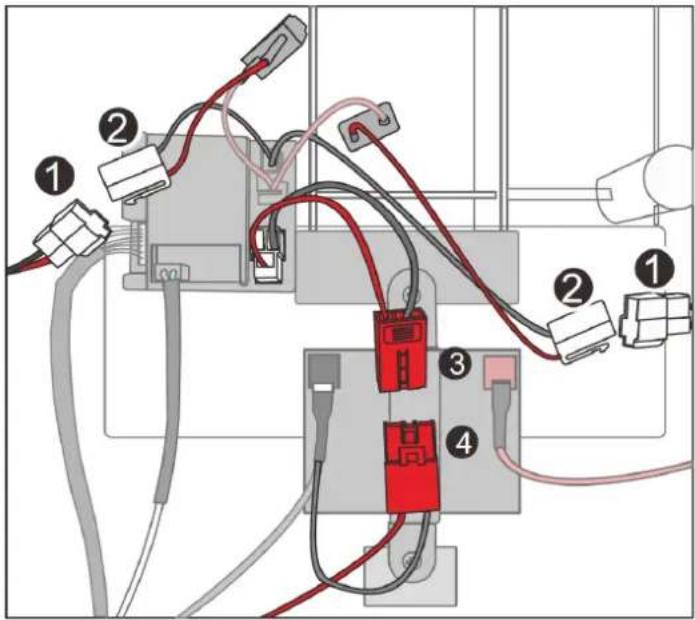

Vaihe 7: kytke virtapiirit
Kytke johtimet 1 ja 2, sitten kytke liitin 3 paikoilleen reikään 4 (vastakappale).

Vaihe 8: asenna istuin
Aseta I (istuin) paikoilleen, kiinnitä penkin takana olevat koukut vastaaviin koloihin auton korissa ja sitten kiinnitä istuin käyttäen 2 kp osaa X (itseporautuva ruuvi) kuten kuva osoittaa.


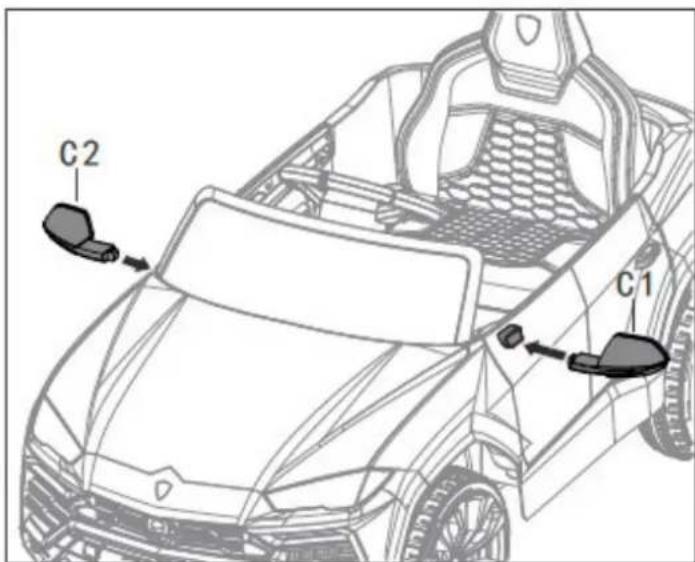

C2 C1Vaihe 9: asenna taustapeilit
Asenna C1 ja C2 (vasen ja oikea taustapeili) autoon kuvan mukaisesti.
Ajoneuvon käyttö
- Paristojen asentaminen ja vaihtaminen.

- Kauko-ohjaimen ja auton taajuuden parittaminen.


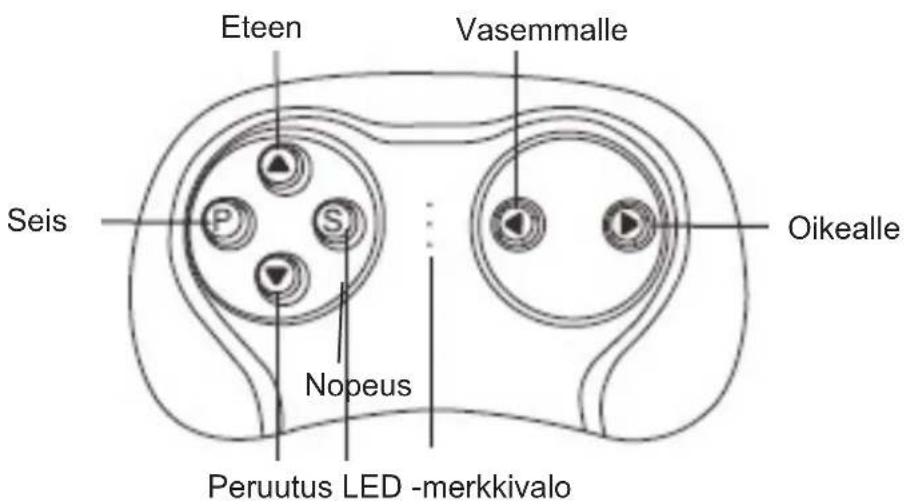

Eteen Vasemmalle Seis Nopeus Peruutus LED -merkkivalo OikealleKauko-ohjaimen käyttö ohittaa aina ajoneuvon oman jalkapolkimen käytön, joten ajoneuvon jalkapoljin ei toimi käytettäessä kaukosäädintä.
- Kytke ajoneuvosta virta pois.
- Poista paristokotelon kansi. Aseta paikoilleen 2 kpl AAA paristoja. Kolme LED -merkkivaloa alkaa vilkkua.
- Kytke ajoneuvoon virta päälle. Kun kaukosäätimen merkkivalot lakkaavat vilkkumasta ja kaksi merkkivaloa jää päälle, on ohjain paritettu onnistuneesti auton taajuudelle.
- Paritusta ei tarvitse suorittaa uudelleen, ellei paristoja irroteta paikoiltaa tai vaihdeta uusiin.
- Kauko-ohjain menee lepotilaan, jollei sitä käytetä pitkään aikaan. LED -merkkivalot sammuvat lepotilan merkiksi. Minkä tahansa näppäimen painallus herättää kaukosäätimen ja sitä voidaan taas käyttää normaalisti.
Ajoneuvon käyttö

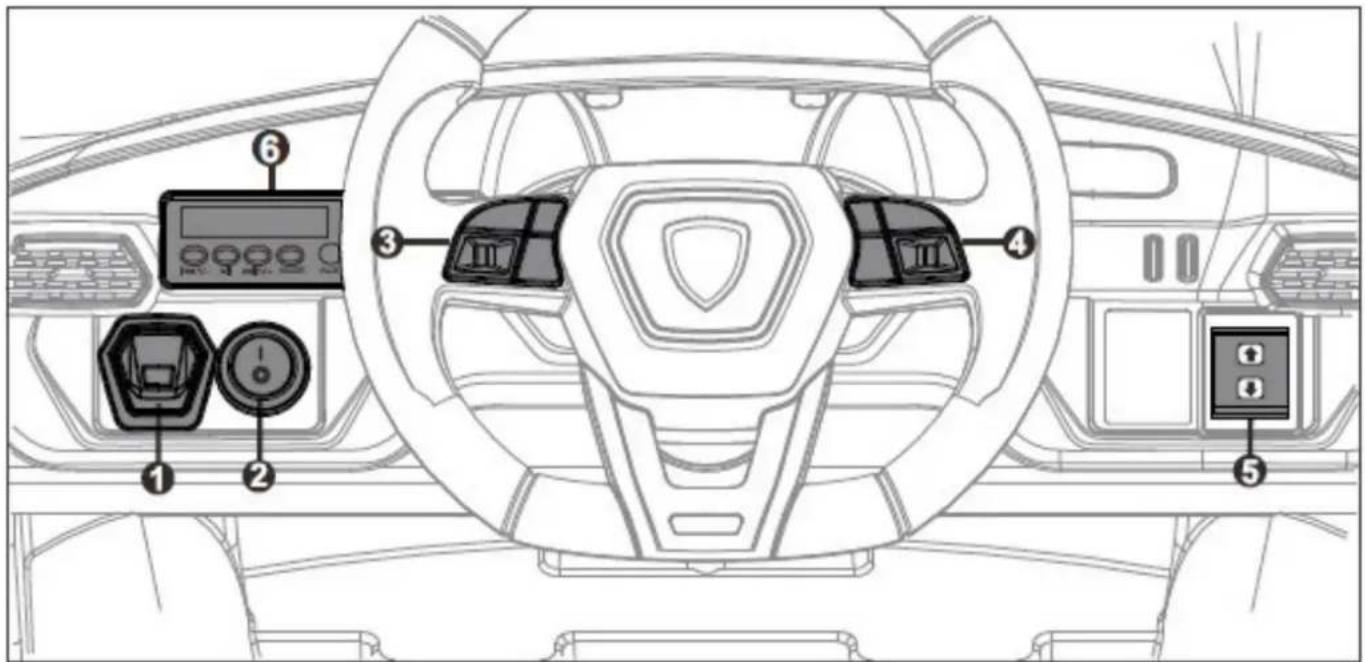

3. Painikkeiden ja kytkimien selitykset.

- Päävirtakytkin: kytkee ajoneuvon virran päälle/pois.
- Valokytkin: I on päälle, O on pois.
- Musiikkikytkin: yhdellä painalluksella kuulet musiikkia, napin pitäminen pohjassa lisää musiikin äänenvoimakkuutta.
- Äänimerkki: paina napista ja ajoneuvo antaa äänmerkin, napin painaminen pitkään muuttaa äänenvoimakkuutta.
- Eteen/taakse -kytkin: valitse kytkimestä, kulkeeko auto eteen vai taakse.
- Mp3 -soitin
4. Ajoneuvolla ajaminen
Kun kuljettaja on istunut aloilleen, paina päävirtakytkimestä ajoneuvon virta päälle. Ajoneuvo antaa käynnistymisääntä muutaman sekunnin ajan. Valitse Eteen/taakse -kytkimestä suunnaksi ‘Eteen’ (Forward) ja paina jalkapoljinta. Ajoneuvo liikkuu eteenpäin. Hellitä jalkapolkimesta ja ajoneuvo pysähtyy. Valitse sitten Eteen/taakse -kytkimestä suunnaksi ‘taakse’ (Reverse) ja paina jalkapoljinta. Ajoneuvo liikkuu taaksepäin. Hellitä jalkapolkimesta ja ajoneuvo pysähtyy.
Ajoneuvon käyttö

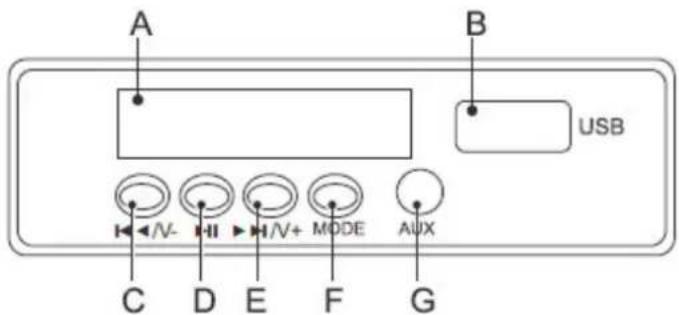

5. MP# -soittimen käyttö
B. USB -liitin: tähän kytketään USB -muistitikku (vain MP3 -muotoiset musiikkitiedostot ovat hyväksytty tiedostoformaatti).
C. Edellinen kanava tai kappale sekä äänenvoimakkuus alas: lyhyt painallus vaihtaa kanavaa tai kappaletta, pitkä painallus pienentää äänenvoimakkuutta.
D. Haku ja keskeytys: pitkä painallus aloittaa kanavahan, lyhyt painallus keskeyttää soitettavan kappaleen. Uusi painallus jatkaa toistoa.
E. Seuraava kanava tai kappale sekä äänenvoimakkuus ylös: lyhyt painallus vaihtaa kanavaa tai kappaletta, pitkä painallus kasvattaa äänenvoimakkuutta.
F. Toimintatavan valinta: valitsee radion tai MP3 -soittimen.
G. AUX -liitin: MPE -toimintatilassa voidaan toistaa tähän miniplugilla liitetyn laitteen ääntä.
I. FM -radiotoiminnot: Paina MODE -näppäintä (F) päästäksesi radiotilaan, paina pitkään ▶II -näppäintä (D) käynnistääksesi automaattisen kanavahaun, joka kestää noin minuutin. Kavahaun jälkeen kuuluu ensimmäiseksi tallennettu kanava ja kanavat pysyvät muistissa myös ajoneuvon virran ollessa pois kytkettynä. Toista edelliset vaiheet, jos haluat hakea kanavat uudelleen. ▶▶▶ I / V+ -näppäin ( C ) vaihtaa seuraavan kanavan ja I◀◀ /V -näppäin vaihtaa edellisen kanavan kuu-luvin. Kanavaa voidaan vaihtaa myös ratin näppäimistä.
Kun nopeuden valintakytkin on asennossa "low speed" jalkapoljinta painettaessa auto liikkuu hitaasti ja kun valintakytkin on asennossa "high speed" ajoneuvo liikkuu jalkapoljinta painettaessa vastaavasti nopeammin. Kun jalkapoljin vapautetaan, ajoneuvo pysähtyy.

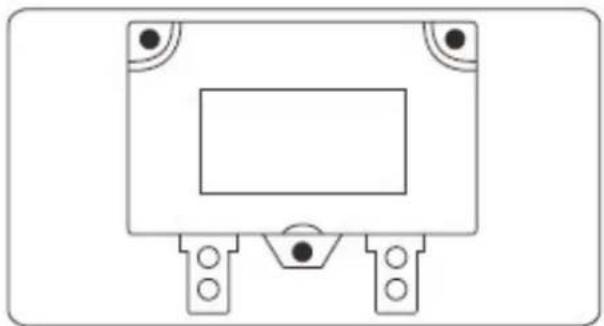

7. Automaattisulake
Kun ajoneuvoa rasitetaan liiaksi ja se ylikuumenee, kataisee automaattisulake virran 5-10 sekunniksi. Virta palautuu sen jälkeen automaattisesti. Ajoneuvon on kuitenkin syytä antaa jäähtyä ja liikaa rasitusta tulee välttää.

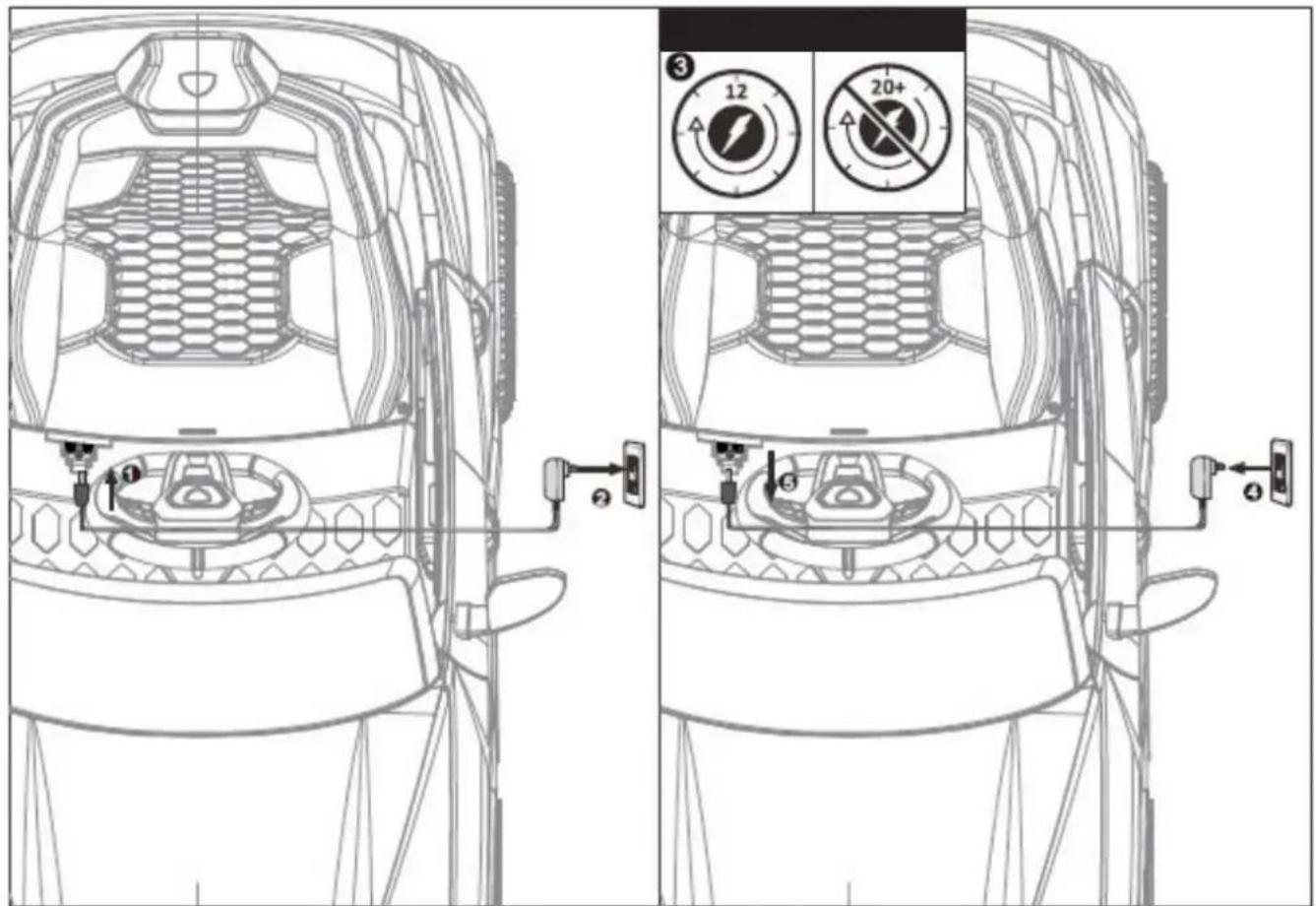

Kytke laturi suoraan pistorasiaan. Älä käytä jatkojohtoja.

Kun akun varaus on laskenut, lataa akku välittömästi. Latauspistoke on istuimen kohdalla kuvan osoittamalla tavalla. Huomaa, että ajoneuvoa ei voi käyttää, kun lataus on käynnissä. Aikuisen pitää aina huolehtia ajoneuvon latauksesta.
NORDIC
PLAY
